Обзор материнской платы MSI P55-GD80

В данном обзоре мы рассмотрим самое функциональное решение на чипсете Intel P55 Express в продуктовой линейке материнских плат компании MSI. Это модель MSI P55-GD80. Напомним, что чипсет Intel P55 Express разработан для поддержки не так давно анонсированных корпорацией Intel процессоров Intel Core i5 и Intel Core i7 с разъемом LGA 1156. Помимо этого, отличительной особенностью системной платы MSI P55-GD80 является официальная поддержка еще не анонсированных 32-нанометровых процессоров с кодовым названием Clarkdale, которые корпорация Intel планирует представить общественности в первом квартале 2010 года.

Также от более простых решений, модель с индексом GD80 отличается наличием трех слотов PCI Express 2.0 x16 с поддержкой технологий NVIDIA SLI и ATI CrossFireX. Но поддержка трех видеокарт является далеко не самой важной особенностью платы MSI P55-GD80. Устройство оснащено рядом функций и технологий, которые не встретишь во всех остальных системных платах линейки и которые в основном ориентированны на сектор энтузиастов, но обо все по порядку.

MSI P55-GD80



Спецификация материнской платы MSI P55-GD80:

Производитель

MSI

Модель

MSI P55-GD80 (MS-7581)

Чипсет

Intel P55 Express

Процессорный разъем

Socket LGA1156

Поддерживаемые процессоры

Intel Core i5/ Intel Core i7 (Lynnfield и Clarkdale)

Поддерживаемая память

4 слота DDR3 DIMM с частотой 2133*(OC)/2000*(OC)/1800*(OC)/1600*(OC)/1333/1066 МГц

Слоты расширения

3 x PCI Express 2.0 x16
2 x PCI Express x1
2 x PCI

Multi-GPU

NVIDIA SLI и ATI CrossFireX в режиме х8+х8+x4

Дисковая подсистема

Чипсет Intel P55 Express:
6 x SATA 3.0 Гб/с поддержка SATA RAID 0, 1, 5,10
JMicron JMB322:
2 x SATA 3.0 Гб/с поддержка SATA RAID 0, 1 и JBOD
JMicron JMB363:
1 x eSATA/USB Combo
1 x UltraDMA 133/100/66 для подключения 2 ПАТА-устройств

LAN

2 x гигабитных сетевых LAN-контроллера Realtek 8111DL

Звуковая подсистема

8-канальный High-Definition Audio кодек Realtek ALC889

Питание

24-контактный разъем питания ATX
8-контактный ATX12V разъем питания

Разъемы для вентиляторов

1 x CPU
4 x корпусных вентиляторов

Внешние порты I/O

1 x PS/2 (Клавиатура)
1 x PS/2 (Мышь)
1 x IEEE 1394
1 x коаксиальный S/PDIF-out
1 x оптический S/PDIF-out
1 x eSATA/ USB Combo
7 x USB 2.0
2 x RJ45 LAN
6 аудио разъемов для подключения 8-канального звука

Внутренние порты I/O

6 x разъемов USB 2.0
1 x разъем IEEE 1394
6 x разъемов USB 2.0
1 x разъем IEEE 1394
1 x разъем датчика открытия корпуса
1 x разъем CD-In
1 x разъем S/PDIF-Out
1 x разъем для подключения аудио на передней панели
1 x разъем TPM модуля
1 x разъем на панели D-LED2
1 x GreenPower Genie
1 x переключатель Over-Voltage & 1 контрольная точка для измерения напряжения
1 x кнопка питания
1 x кнопка Reset
1 x кнопка Green Power
1 x кнопка сброса CMOS
1 x кнопка OC Genie
2 x кнопки управления Base clock
1 x индикатор фаз CPU
1 x индикатор установки Debug

BIOS

AMI BIOS

Форм-фактор
Размеры, мм

ATX
305 x 244

Сайт производителя

http://ua.msi.com/
Новые версии BIOS и драйверов можно скачать со страницы поддержки.

Все цены на MSI P55-GD80

 Упаковка

MSI P55-GD80

Коробка материнской платы выполнена в бело-оранжевой цветовой гамме. С помощью небольших логотипов на передней части упаковки указана поддержка системной платой технологий мультипроцессорного рендеринга трехмерных изображений ATI CrossFireX и NVIDIA SLI, совместимость с еще не выпущенной операционной системой Windows 7, а также поддержка набора технологий MSI Xtreme Speed и наличие программного пакета резервирования данных на жестких дисках HDD Backup.

Набор технологий MSI Xtreme Speed включает в себя три составляющие: DrMOS, OC Genie и SuperPipe. И если технологией DrMOS сейчас оснащаются практически все решения среднего и высокого уровня компании MSI, то технологии OC Genie и SuperPipe являются прерогативой системных плат только на базе чипсета Intel P55 Express.

MSI P55-GD80



На обратной стороне коробки, помимо технологии MSI Xtreme Speed, указана спецификация материнской платы. Также здесь кратко описана технология активного переключения фаз питания процессора – APS, и указана поддержка технология Winki 2.0, которая представляет собой встроенную операционную систему на ядре Linux для быстрого выхода в Интернет, просмотра фотографий и обмена мгновенными сообщениями без загрузки основной операционной системы. Здесь же описано назначение набора технических средств V-Kit, о которых мы расскажем чуть ниже.

Комплект поставки

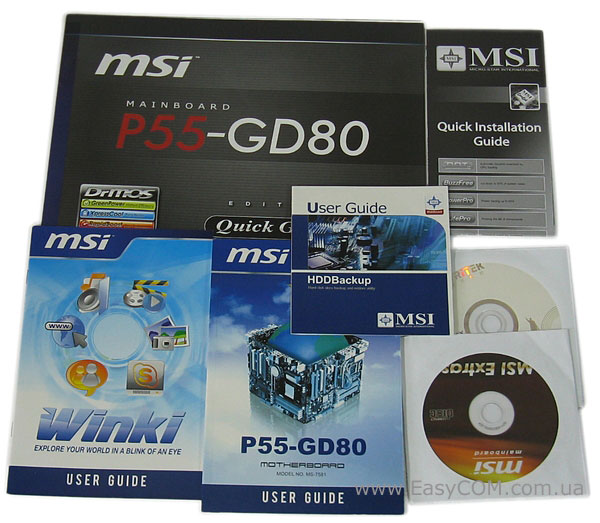

В комплекте с материнской платой MSI P55-GD80 идут следующие аксессуары:

  • Инструкция по установке;
  • Инструкция пользователя по функции резервирования данных «HDD Backup»;
  • Инструкция по использованию Winki;
  • 2 x диска с драйверами и утилитами;
  • 6 x кабелей SATA;
  • 1 x шлейф для подключения устройств ATA;
  • 3 x переходника с Molex на питание SATA;
  • Мостик для организации ATI CrossFireX;
  • 3 x мостика для организации NVIDIA SLI;
  • Двухпортовый модуль eSATA на заднюю панель корпуса;
  • Два eSATA-кабеля;

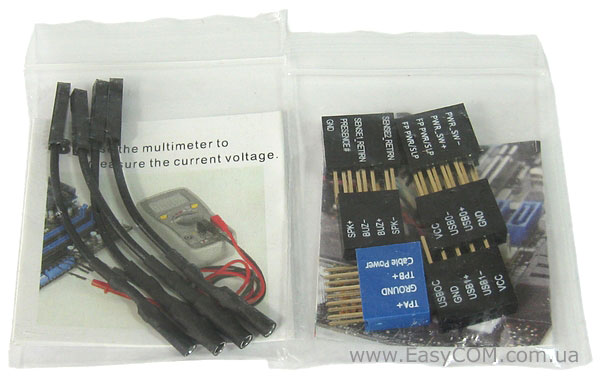

  • 4 x кабеля для подключения мультиметра к панели замера напряжения;
  • М-Connectors для внутренних панелей;
  • Интерфейсная заглушка.



Достаточно большой набор бумажных инструкций, прилагающихся к материнской плате MSI P55-GD80, включает в себя основную инструкцию пользователя, инструкцию по быстрой установке, а также инструкции по использованию встроенной операционной системы Winki 2.0 и пакета резервирования данных HDD Backup.

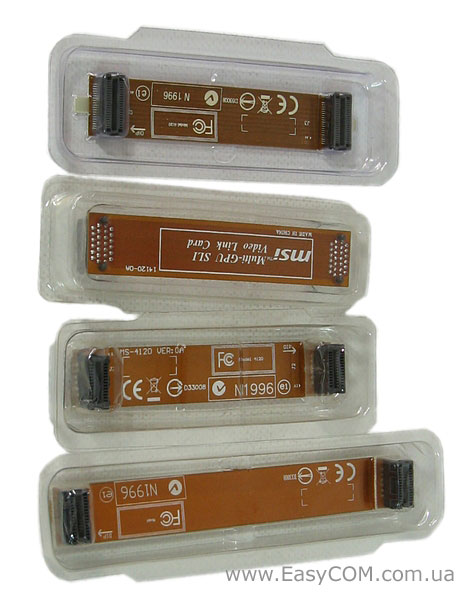

В комплект поставки материнской платы входят три соединительных мостика NVIDIA SLI и один ATI CrossFireX.

Материнская плата MSI P55-GD80 оснащена специальной панелью для замера напряжения на основных узлах системы. Для удобства ее использования в комплекте с платой предусмотрены четыре кабеля. С одной стороны к кабелям подводятся щупы мультиметра, а другой стороной кабеля подключаются к панели замера напряжения Voltage Check Point. Пользоваться такими кабелями-переходниками очень удобно и безопасно.

Также в комплекте поставки предусмотрены «M-коннекторы», облегчающие подключение проводов к внутренним панелям системной платы.

Дизайн платы

MSI P55-GD80

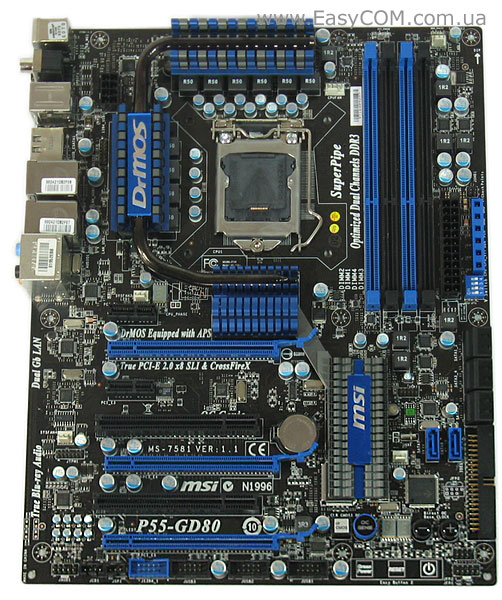

Компоновка элементов и разъемов системной платы MSI P55-GD80 имеет свои плюсы и минусы. К плюсам можно отнести достаточно низкую посадку слотов расширения, чтобы не блокировать защелки оперативной памяти. К минусам можно отнести то, что самый верхний разъем PCI Express x1 расположен близко к радиатору системы охлаждения материнской платы и установить в него можно только короткие платы расширения. А если к этому добавить недоступность второго разъема PCI Express x1 в случае установки двухслотовой видеокарты, то на использование интерфейса PCI Express x1 в системной плате MSI P55-GD80 накладываются жесткие ограничения.





Также к недочетам компоновки можно отнести не самое удачное расположение шести основных портов SATA2. Даже при установке одной длинной видеокарты, доступ к разъемам SATA1-SATA6 становится затрудненным. Если бы порты SATA2 поменять местами с разъемом IDE, то ситуация изменилась бы в лучшую сторону, так как не все пользователи могут установить в систему сразу две видеокарты, а необходимость свободного доступа к разъему IDE значительно меньше, чем к разъемам SATA2.

Система охлаждения

MSI P55-GD80

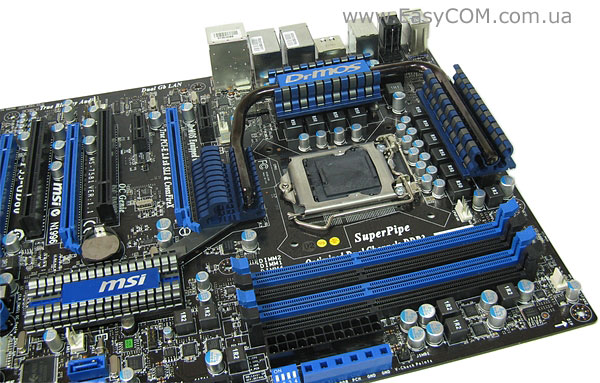

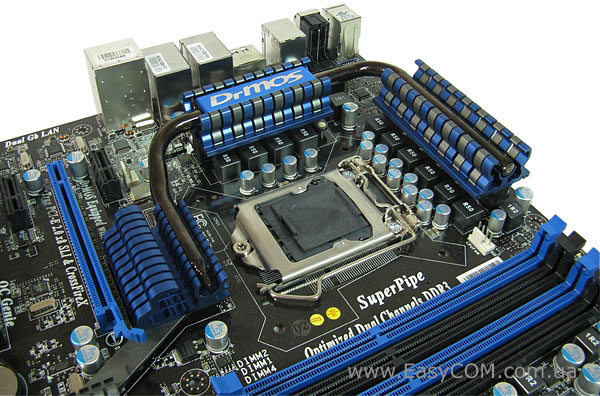

Система охлаждения материнской платы состоит из четырех массивных алюминиевых радиаторов. Два больших радиатора в верхней части системной платы накрывают систему питания процессора, а если точнее, микросхемы DrMOS. Если учесть, что тепловыделение микросхем DrMOS значительно ниже традиционных полевых транзисторов, то применение таких больших радиаторов является не совсем оправданным с точки зрения формирования цены продукта. Также непонятно назначение радиатора, расположенного на месте, где обычно находится северный мост. Материнские платы на чипсете Intel P55 Express не имеют северного моста, а сам чипсет отвечает в основном за функции южного моста и расположен в соответствующем месте. Радиатор северного моста не только не охлаждает никаких компонентов системной платы, он еще и является существенной помехой для слота расширения PCI Express x1. Единственной пользой от этого радиатора является то, что он выступает связующим звеном между радиатором чипсета и радиаторами системы питания.



Два радиатора системы питания процессора и радиатор на месте северного моста соединены между собой тепловой трубкой SuperPipe, которая имеет увеличенный по сравнению с аналогами диаметр – 8 мм. Радиатор чипсета материнской платы связан с остальными радиаторами обычной алюминиевой пластиной.

MSI P55-GD80



Чипсет Intel P55 Express отвечает за поддержку 14 портов USB (8 внешних, 6 внутренних) и 6 портов SATA2. С помощью портов SATA2 в системе можно организовать RAID-массивы четырех уровней: 0, 1, 5, 10. Помимо этого на материнской плате есть два дополнительных разъема SATA2 с поддержкой RAID 0 и 1, реализованных с помощью микросхемы JMicron JMB322.

Порт IDE реализован с помощью чипа JMicron JMB363, который к тому же отвечает за поддержку универсального порта MSI Power eSATA, выведенного на заднюю панель. К разъему MSI Power eSATA можно подключить как внешние накопители с интерфейсом eSATA, так и любые USB устройства. Важной особенностью MSI Power eSATA является то, что при использовании «правильных» накопителей eSATA отпадает необходимость в использовании дополнительного питания с помощью USB кабеля, так как порт Power eSATA оснащен дополнительными контактами питания.



Ввиду того, что материнская плата оснащена тремя слотами PCI Express 2.0 x16, разнообразие слотов расширения платы MSI P55-GD80 не является богатым – два слота PCI Express x1 и два PCI. Если же в систему установить сразу три видеокарты, занимающих два слота расширения, то по сути в распоряжении пользователя останется один верхний разъем PCI Express x1 для установки короткой платы расширения и один разъем PCI. В таком случае возможности расширения функционала системной платы будут минимальными.

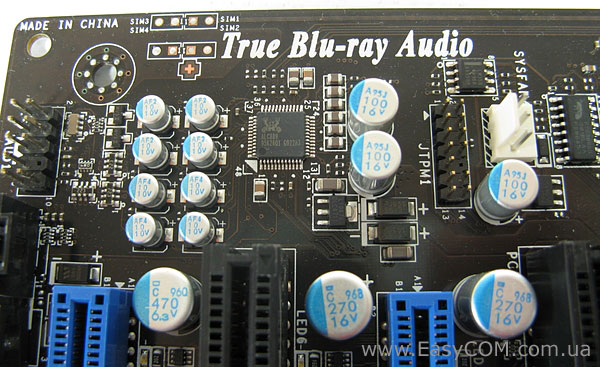

Звуковая подсистема материнской платы основана на интегрированном восьмиканальном HD аудиокодеке Realtek ALC889. Звуковой кодек Realtek ALC889 позволяет переназначить подключаемые к системе аудио разъемы, совместим со спецификацией Azalia 1.0 и осуществляет поддержку двух дополнительных аудиовыходов – коаксиального и оптического S/PDIF-out.

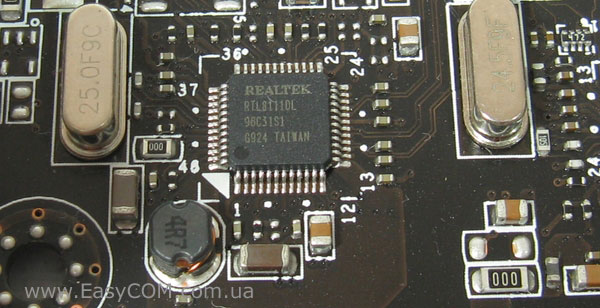

Коммуникационные возможности системной платы обеспечиваются двумя гигабитными сетевыми контроллерами Realtek RTL8111DL.

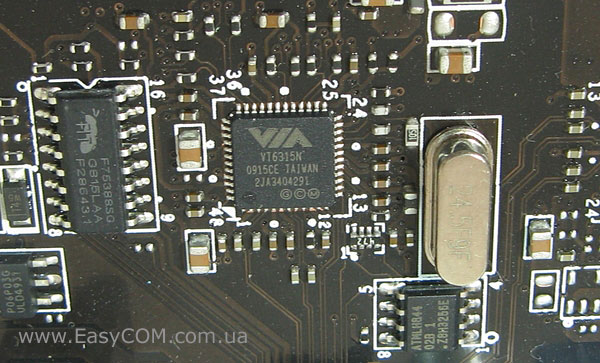

Микросхема VIA VT6315N отвечает за поддержку системной платой двух портов (внешнего и внутреннего) интерфейса FireWire (IEEE 1394). При этом скорость передачи данных по интерфейсу может достигать 400 Мбит/с.

Материнская плата оснащена сложной 10-фазной системой питания процессора по схеме 8+2, что позволяет надеяться на хороший разгонный потенциал устройства. Каждая фаза питания процессора состоит из одной микросхемы DrMOS, вместо традиционных двух полевых транзисторов и управляющей микросхемы, что позволяет добиться более высокого КПД и меньшего нагрева системы питания. В цепи питания используются дроссели с ферритовыми сердечниками и конденсаторы с твердым электролитом, повышающие надежность и долговечность системной платы.

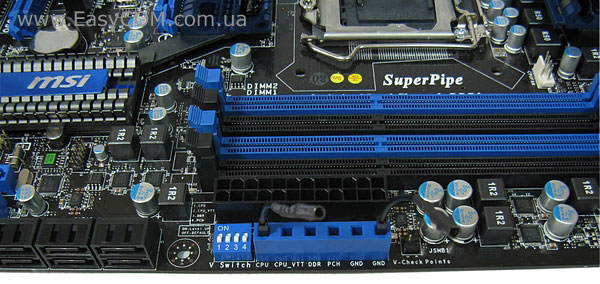

Рядом с 24-контактным разъемом основного питания системной платы расположена панель для замера напряжения на основных узлах системы - Voltage Check Point. С помощью мультиметра и специальных кабелей, идущих в комплекте поставки, несложно измерить напряжение на процессоре (CPU), напряжение терминации системной шины (CPU_VTT), а также напряжение подаваемое на оперативную память (DDR) и чипсет (PCH).

Рядом с панелью Voltage Check Point расположен четырехпозиционный переключатель Over-Voltage (V Switch). Данный переключатель предназначен для увеличения диапазона регулируемых напряжений в BIOS, что будет не лишним при экстремальном разгоне. Четыре рычажка переключателя позволяют увеличить диапазон напряжения на тех же узлах системы, с которых панель Voltage Check Point позволяет снимать показания напряжения.

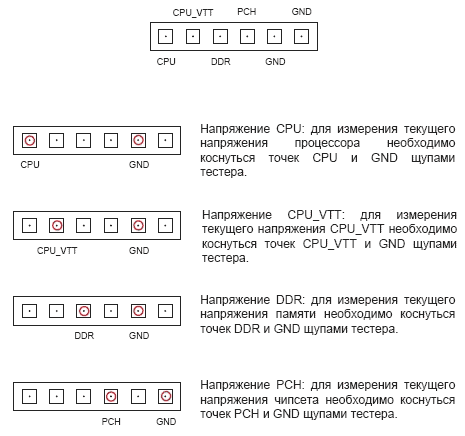

На изображении выше, показана схема подключения мультиметра для замера напряжения CPU, CPU_VTT, DDR и PCH с помощью панели Voltage Check Point. Учитывая то, что обычные программные датчики напряжения на компонентах системы часто отображают значения не соответствующие действительным, польза от панели Voltage Check Point будет особенно ощутима при серьезном оверклокинге.

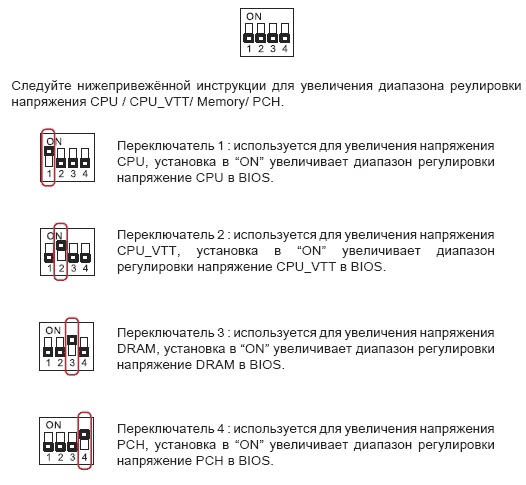

А это схема работы переключателя Over-Voltage (V Switch). Четыре рычажка позволяют увеличивать диапазон подаваемого напряжения на процессор, системную шину, память и чипсет.

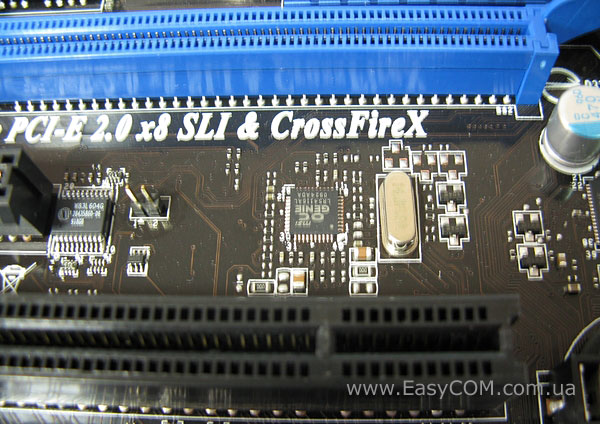

Поддержка материнской платой технологии OC Genie осуществляется с помощью специального интеллектуального процессора. Чип OC Genie позволяет осуществлять автоматический разгон процессора и оперативной памяти. При этом для увеличения стабильности работы системы, интеллектуальный процессор не только повышает частоту указанных выше узлов, но и увеличивает подаваемое на них напряжение.

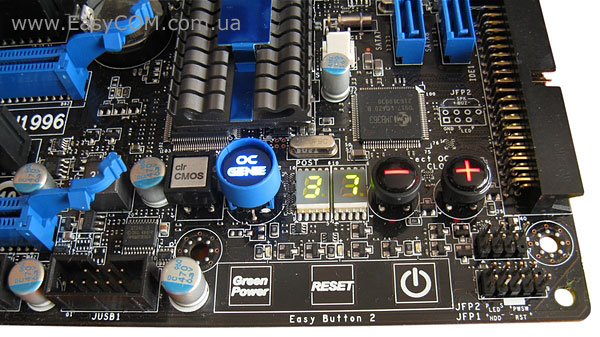

В правом нижнем углу системной платы рассоложена кнопка OC Genie, а также кнопки Base Clock minus и Base Clock plus. Кнопка OC Genie предназначена для включения авторазгона системы, а кнопки Base Clock minus и Base Clock plus для уменьшения и увеличения опорной частоты процессора на 1 МГц. Отметим, что при использовании кнопок увеличения/уменьшения опорной частоты процессора, стабильность работы системы может быть под вопросом и такой разгон требует проверки на стабильность со стороны пользователя.

Также в нижней части платы расположена кнопка сброса настроек BIOS – clr BIOS и индикатор POST-кодов BIOS. Для индикатора POST-кодов в инструкции пользователя есть соответствующая таблица с описанием всех возможных значений, что поможет определить на каком этапе прервалась загрузка.

Не совсем обычным является применение на материнской плате сенсорных кнопок включения и перезагрузки ПК, а также сенсорной кнопки Green Power. Учитывая большую скученность кнопок в этом месте платы, на сенсорные кнопки легко нажать и случайно.

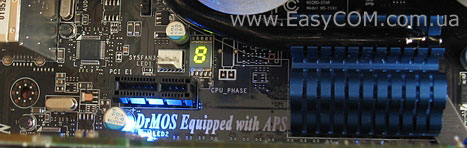

Материнская плата MSI P55-GD80 оснащена технологией активного переключения фаз питания процессора в зависимости от нагрузки - APS. Для отображения числа задействованных фаз питания процессора используется специальный индикатор, который расположен над самым верхним разъемом PCI Express x1. Возможными значениями индикатора могут быть числа от 1 до 8, что соответствует числу активных фаз питания процессора в процессе работы системы. Включить или отключить индикатор фаз питания процессора можно с помощью сенсорной кнопки Green Power, которая включает или отключает одноименную технологию.

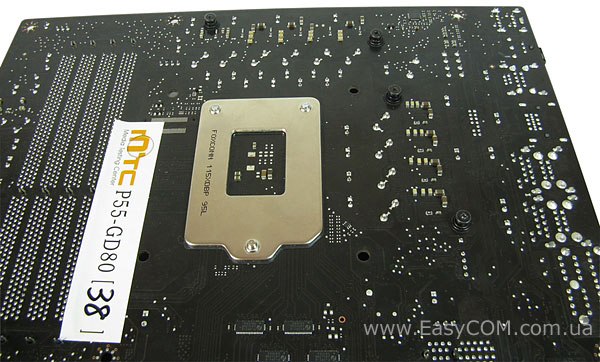

На обратной стороне материнской платы имеется специальная опорная пластина, предохраняющая печатную плату от изгибов при монтаже процессорных кулеров. Также здесь можно увидеть крепежные болты системы охлаждения материнской платы, которые позволяют легко полностью демонтировать ее в случае необходимости.

MSI P55-GD80

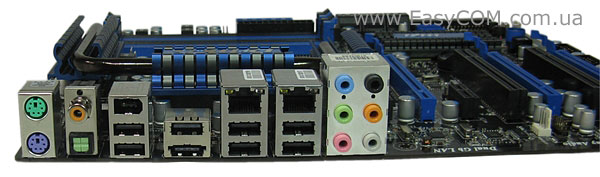

На интерфейсную панель портов материнской платы выведены следующие разъемы:

  • 1 x PS/2 порт для Клавиатуры;
  • 1 x PS/2 порт для Мыши;
  • 1 x оптический SPDIF;
  • 1 x коаксиальный SPDIF;
  • 1 x IEEE 1394;
  • 1 x eSATA / USB Combo порт;
  • 7 x USB;
  • 2 x RJ45 LAN;
  • 6 аудио разъемов для подключения 8-канальной акустики;

Стоит отметить высокую функциональность интерфейсной панели, которая предоставляет все необходимое для полноценной мультимедийной системы.

BIOS

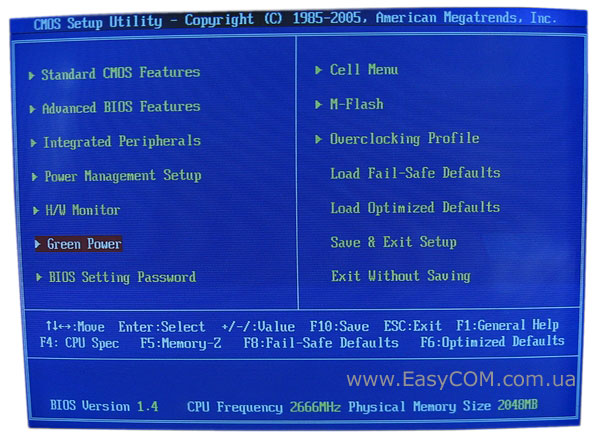

В качестве базовой системы ввода-вывода материнская плата MSI P55-GD80 использует AMI BIOS v.1.4. Основные функции и настройки для разгона находятся в специальном разделе BIOS – «Sell Menu»:

Параметр

Название меню

Диапазон

Шаг

Процессорные технологии

C1E, EIST, OverSpeed Protection, Virtualization Technology, C-STATE





Управление активными ядрами процессора

Active Processor

1 Core; 2 Cores



Опорная частота процессора, МГц

Adjust CPU Base Frequency

100 - 600

1

Множитель процессора

Adjust CPU Ratio

В зависимости от процессора



Множитель системной шины QPI

QPI Ratio

16; 18



Множитель оперативной памяти

Memory Ratio

3 - 5

1

Частота шины PCI Express, МГц

Abjust PCI Express Frequency

90 - 190

1

Задержки ОЗУ (Channel1, Channel2)



1T/2T Memory Timing, CAS Latency, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tRFC, tRTP, tFAW



Изменение напряжения на процессоре, В

CPU Voltage

0,9 – 2,1

0,01 или 0,02

CPU VTT

0,482 – 2,092

0,01 или 0,02

Напряжение на чипсете, В

PCH 1.8 (V)

0,200 – 2,4

0,01 или 0,02

PCH 1.05 (V)

0,464 – 1,964

0,01 или 0,02

Напряжение на модулях памяти, В

DRAM Voltage

0,930 – 2,430

0,01 или 0,02

DDR_VREF_CA_A

0,450 – 1,150

0,01 или 0,02

DDR_VREF_CA_B

0,450 – 1,150

0,01 или 0,02

DDR_VREF_DA_A

0,450 – 1,150

0,01 или 0,02

DDR_VREF_DA_B

0,450 – 1,150

0,01 или 0,02

Контроль амплитуды напряжения шины PCI-e, мВ.

PCI Express Amplitude Control

700 - 1000

100

Контроль амплитуды напряжения процессора, мВ.

CPU Amplitude Control

700 - 1000

100

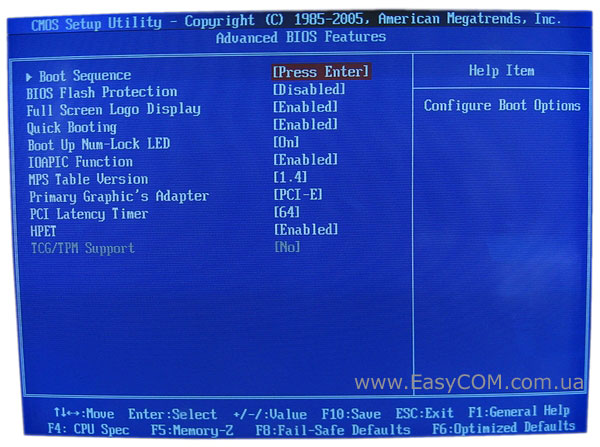

В основном разделе BIOS – «Advanced BIOS Features» есть пункт «TCG/TPM Support». Данный пункт отвечает за активацию TPM-модуля.

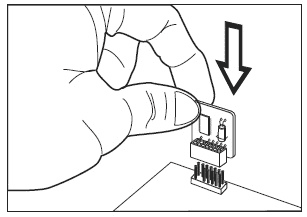

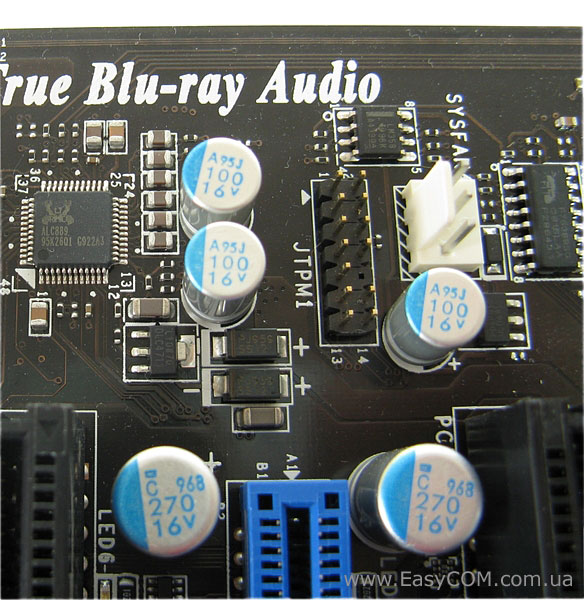

А на материнской плате имеется специальный разъем JTPM1, к которому подключается TPM-модуль.

TPM-модуль предназначен для защиты компьютера от несанкционированного доступа. Данный модуль жестко привязывается к аппаратному и программному обеспечению системы и при малейшем нарушении изначальной конфигурации блокирует доступ к защищенным данным.

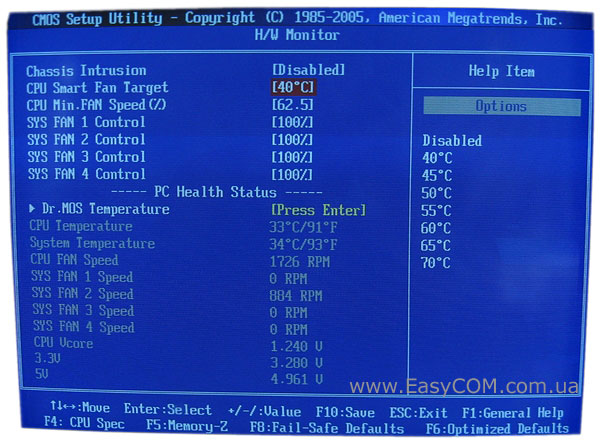

В разделе H/W Monitor можно задать температуру процессора, которую система будет автоматически поддерживать, уменьшая или увеличивая скорость вращения вентилятора процессорного кулера. Также в данном разделе можно выбрать минимальную скорость вращения процессорного кулера в процентном выражении и одно из трех значений, которое будет соответствовать скорости вращения четырех корпусных вентиляторов: 50%, 75%, 100%. Здесь же можно просмотреть важные параметры системы, такие как напряжение питания процессора и его температура, скорость вращения всех вентиляторов системы, а также напряжение на линиях питания +3В, +5В и 12В.

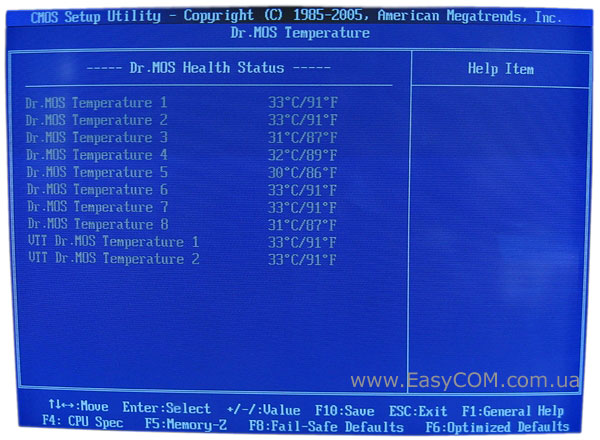

В информационном подразделе Dr.MOS Temperature основного раздела H/W Monitor отображается информация о температурных показателях восьми фаз питания процессора и двух фаз стабилизации напряжения терминации системной шины.

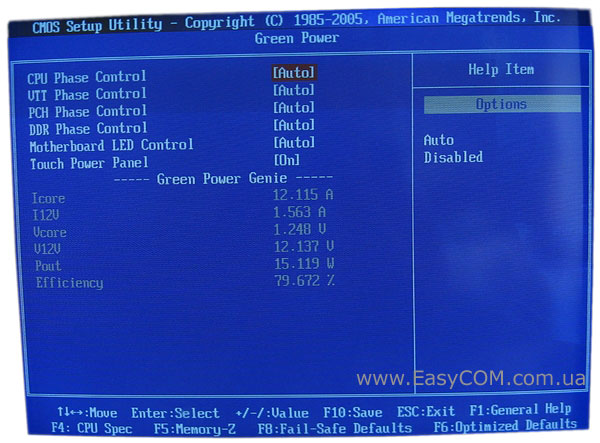

Раздел Green Power позволяет управлять всеми энергосберегающими технологиями материнской платы MSI P55-GD80. Здесь можно включить или выключить автоматическое управление фазами питания процессора, системной шины, чипсета и оперативной памяти. Также здесь можно отключить световые индикаторы и панель сенсорных кнопок на материнской плате.

Здесь же в информационном поле Green Power Genie отображается информация о токах, напряжении, потребляемой мощности системы питания процессора и в процентном выражении выводится информация о ее эффективности.

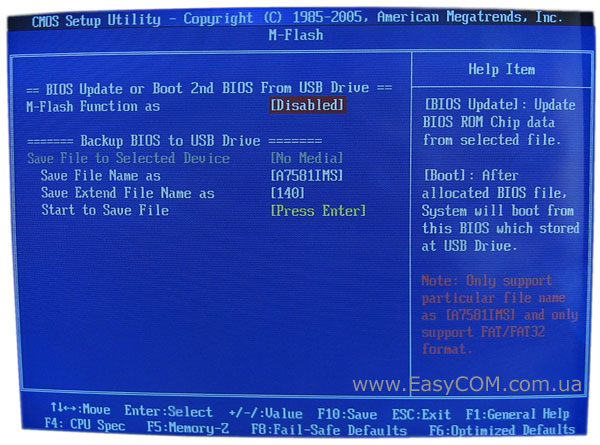

Благодаря разделу M-Flash можно легко сохранить старую и обновить новую версию прошивки BIOS используя внешние USB-накопители.

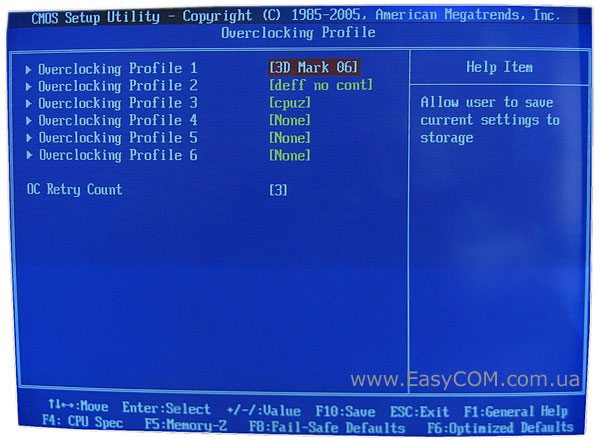

Раздел Overclocking Profile позволяет сохранить шесть пользовательских конфигураций BIOS для тех, кто часто экспериментирует с настройками базовой системы ввода вывода.

Тестирование

Для проверки возможностей материнской платы использовался следующий тестовый стенд:

Процессор

Intel Core i5-750 (LGA1156, 2,66 ГГц, L3 8 МБ)

Кулер

Scythe Kama Angle Rev. B

Оперативная память

2/3x DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX

Видеокарта

EVGA GeForce 8600 GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300)

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/выдув

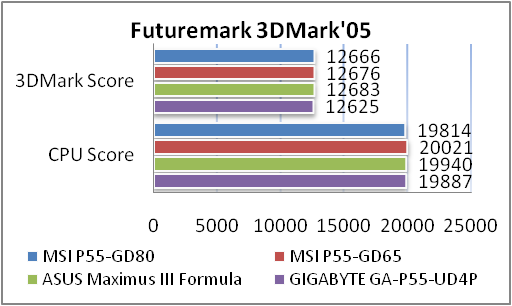

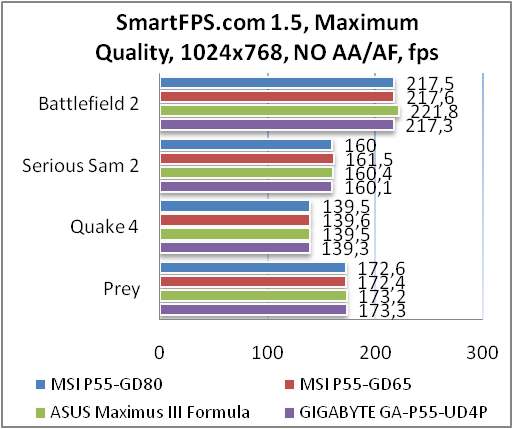

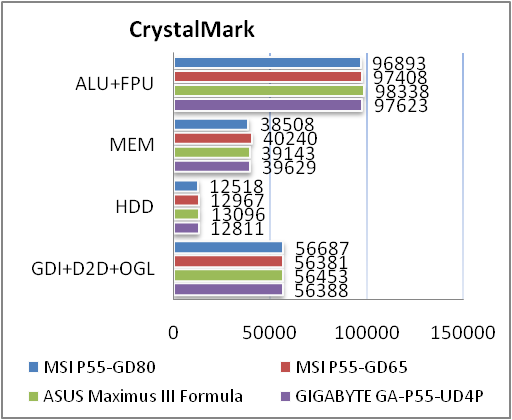

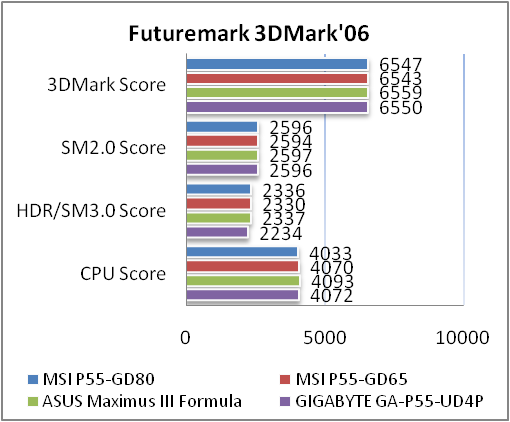

Результаты тестов:

Никаких скачков или падений производительности у системной платы MSI P55-GD80 мы не обнаружили, и она продемонстрировала стабильно высокие результаты во всех тестовых приложениях.

Разгон

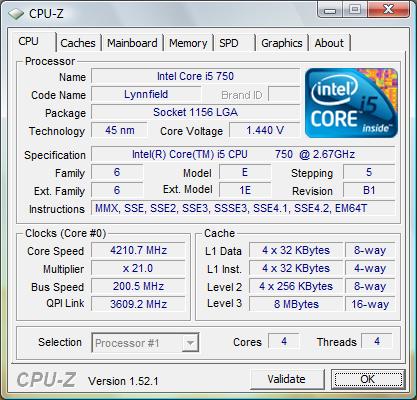

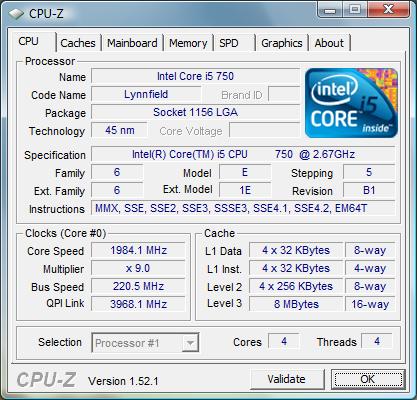

С процессором Intel Core i5-750 (2,66 ГГц) нам удалось разогнать системную шину материнской платы до 220,5 МГц, что более чем на 65% выше номинальной частоты шины - 133 МГц. Такого же высокого результата нам удалось добиться на менее дорогой модели MSI P55-GD65, которая является упрощенным вариантом платы с индексом GD80.

Так же, как и у модели MSI P55-GD65, нами была замечена «просадка» подаваемого на процессор напряжения и у модели MSI P55-GD80 при высокой нагрузке на CPU.

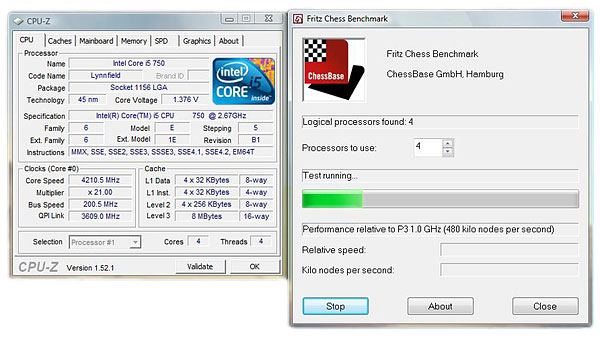

Для проверки, мы разогнали наш тестовый процессор Intel Core i5-750 до 4,2 ГГц при напряжении питания 1,440 В.

При прохождении теста Fritz Chess Benchmark подаваемое на процессор напряжение «просело» с 1,440 В до 1,376 В. Из представительства MSI в Украине нас заверили, что ситуация с «просадкой» напряжения у обеих моделей материнских плат MSI P55-GD65 и MSI P55-GD80 будет исправлена с появлением новых версий прошивок BIOS, поэтому потенциальным покупателям данных устройств не стоит волноваться по этому поводу, хотя, если планируется действительно экстремальный разгон, не мешало бы подождать подтверждения исправления.

Чтобы оценить все возможности разгона материнской платы MSI P55-GD80 мы также использовали инновационную технологию авторазгона OC Genie. При активации режима OC Genie наш тестовый процессор Intel Core i5-750 был автоматически разогнан до частоты 3340,8 МГц. При этом напряжение на процессоре было увеличено до 1,4 В, множитель процессора был снижен с 20 до 17, а частота шины увеличена до 196,5 МГц. Прибавка дополнительных 680 МГц частоты процессора является довольно существенной, если учесть, что для разгона даже обычному пользователю не нужно практически ничего делать. Единственное, что требуется для получения такого результата, нажать кнопку OC Genie на материнской плате.

MSI Control Center

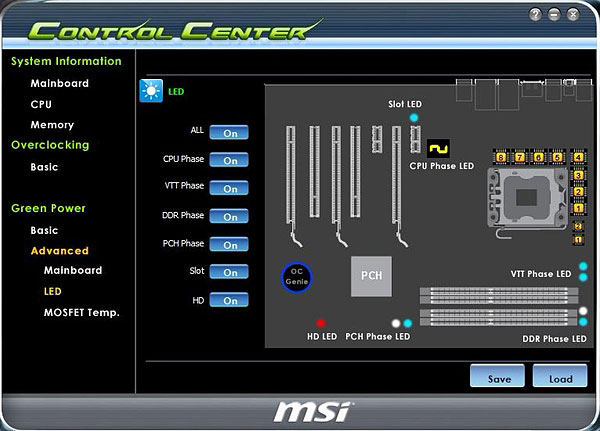

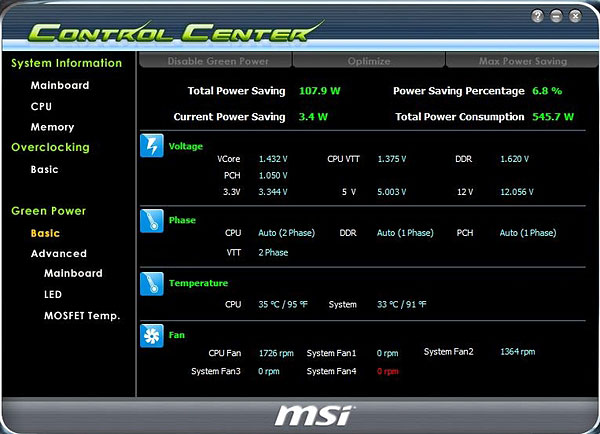

Для разгона под операционной системой в комплекте с материнской платой имеется утилита MSI Control Center. С ее помощью можно изменять практически все параметры системы, необходимые для разгона.

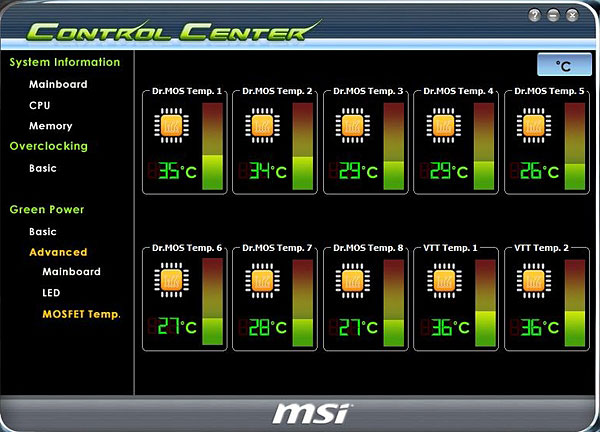

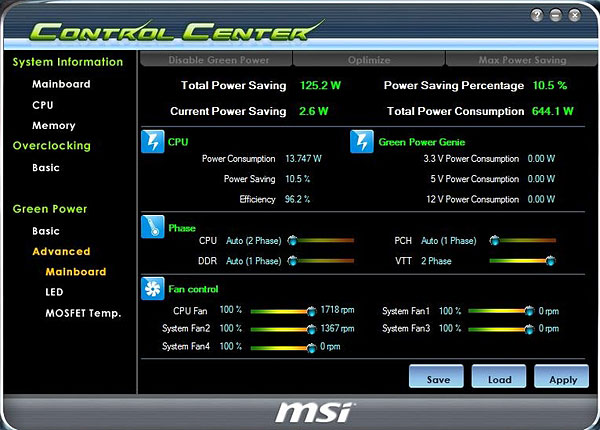

Кроме возможностей разгона, утилита MSI Control Center предоставляет развернутую информацию мониторинга системы. Здесь можно увидеть значения напряжения, подаваемого на все основные компоненты системы, температурные показатели со всех датчиков, включая микросхемы Dr.MOS, а также число задействованных фаз питания на процессоре, системной шине, памяти и чипсете, с возможностью изменения их количества. Помимо этого утилита позволяет отключить все LED‑индикаторы материнской платы.

Тестирование звукового кодека Realtek ALC 889

Качество звуковой подсистемы материнской платы MSI P55-GD80 оценивалось с помощью программы RightMark Audio Analyzer.

Общие результаты (RightMark Audio Analyzer, 16-bit, 44 kHz):

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.19, -0.21

Очень хорошо

Уровень шума, дБ (А)

-93.0

Очень хорошо

Динамические диапазон, дБ (А)

92.9

Очень хорошо

Гармонические искажения, %

0.0046

Очень хорошо

Гармонические искажения + шум, дБ(A)

-81.0

Хорошо

Интермодуляционные искажения + шум, %

0.0089

Очень хорошо

Взаимопроникновение каналов, дБ

-91.4

Отлично

Интермодуляции на 10 кГц, %

0.011

Очень хорошо

Общая оценка



Очень хорошо

Общие результаты (RightMark Audio Analyzer, 24-bit, 192 kHz):

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.05, -0.14

Очень хорошо

Уровень шума, дБ (А)

-96.9

Отлично

Динамические диапазон, дБ (А)

96.9

Отлично

Гармонические искажения, %

0.0035

Очень хорошо

Гармонические искажения + шум, дБ(A)

-85.4

Хорошо

Интермодуляционные искажения + шум, %

0.0063

Отлично

Взаимопроникновение каналов, дБ

-91.9

Отлично

Интермодуляции на 10 кГц, %

0.0052

Отлично

Общая оценка



Отлично

Звуковой HD аудиокодек Realtek ALC 889 и его обвязка продемонстрировал очень высокие результаты.

Итоги

Итак, мы протестировали самую старшую модель в линейке материнских плат MSI под новый процессорный «сокет» LGA 1156. Модель P55-GD80 является самой «нафаршированной» материнской платой из всех решений MSI на чипсете Intel P55 Express. Благодаря наличию дополнительных технических средств, таких как панель замера напряжений, переключатель диапазонов напряжения на основных узлах системы, наличию 10-фазного стабилизатора питания, индикаторов активных фаз питания и POST-кодов BIOS, не трудно определить, что данное решение в первую очередь ориентировано на энтузиастов.

Небольшим минусом устройства можно считать «избыточность» системы охлаждения, что проявляется в применении слишком больших радиаторов и толстых тепловых трубок для охлаждения слабо греющихся компонентах системы, которые только увеличивают стоимость материнской платы. Хотя, с другой стороны, такая система охлаждения избавит от головной боли, связанной с дополнительной вентиляцией в корпусе тех пользователей, которые стремятся получить действительно качественное решение за разумные деньги.

Добавив к списку достоинств возможность установки в систему сразу нескольких видеокарт с поддержкой технологий NVIDIA SLI или ATI CrossFireX (по формуле х8+х8+x4), материнскую плату MSI P55-GD80 можно смело рекомендовать как основу высокопроизводительной игровой системы.
