Обзор материнской платы MSI G31M3-F

Условно современные материнские платы можно разделить на две категории: первая – это высокопроизводительные платы с большим набором дополнительных возможностей, фирменных технологий и хорошим разгонным потенциалом; вторая – недорогие бюджетные платы со стандартным набором функций, предназначенные для построения офисного или недорогого домашнего компьютера, который будет использоваться для выхода в интернет или как медиаплеер.

На основе чипсета Intel G31 Express, как правило, создаются недорогие материнские платы, выступающие в качестве основы для офисных компьютеров, имеющих базовые возможности расширения. Построенные на его базе материнские платы обычно имеют форм-фактор MicroATX и невысокий разгонный потенциал, что и не нужно системам начального уровня.

Рассмотрим бюджетную материнскую плату G31M3-F производства компании MSI, которая создана на этом наборе микросхем Intel G31 Express. Мы осуществим подробное её описание, проведём тестирование производительности системы в целом и сравним MSI G31M3-F с другими платами известных компаний.

MSI G31M3-F

Спецификация материнской платы MSI G31M3-F:

Производитель

MSI

Модель

G31M3-F

Чипсет

Intel G31 Express

Видео

Intel GMA 3100 интегрированное в чип Intel G31 Express

Процессорный разъем

LGA775

Поддерживаемые процессоры

Intel Core 2 Quad/Core 2 Extreme/Core 2 Duo/Pentium D/Celeron Dual-Core/Celeron, поддержка многоядерных процессоров, поддержка технологии Hyper-Threading

Системная шина, МГц

1333 / 1066 / 800

Используемая память

DDR2 667 / 800 Non-ECC, Un-buffered Memory

Поддержка памяти

2 x 240-контактных DIMM двухканальной архитектуры до 4 Гб

Слоты расширения

1 x PCI Express x16 v1.0а
1 x PCI Express x1 v1.0а
2 x PCI 3,3В/5В

Дисковая подсистема

Южный мост ICH7 поддерживает:
4 x SATA 3.0 Гб/с
1 x UltraDMA 133/100/66 для подключения 2 РАТА устройств

LAN

Гигабитный сетевой LAN-контроллер Realtek RTL8111C

Звуковая подсистема

Realtek ALC888:

  • 5.1-канальное аудио с гибким переназначением разъемов ввода/вывода;
  • совместим со спецификацией Azalia 1.0;
  • соответствует спецификации Microsoft Vista Premium

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Охлаждение

Пассивная система охлаждения, состоящая из 2-х алюминиевых радиаторов

Разъемы для вентиляторов

1 x CPU
2 x корпусных вентилятора

Внешние порты I/O

2 x PS/2 порты для подключения клавиатуры и мыши
4 x USB 2.0/1.1 порта
1 x LAN (RJ45)
1 x COM-порт
1 x LPT-порт
1 x VGA
3 x аудио порта (для 6 канального звука)

Внутренние порты I/O

4 x USB
1 x FDD
1 x IDE
1 x TPM
1 х COM
4 х SATA
1 х CD вход
Разъем системной панели

BIOS

4 Mбит Flash ROM, PnP, DMI 2.0, ACPI 2.0

Возможности разгона

Изменение частоты:
FSB от 200 МГц до 600 МГц с шагом 1 МГц,
PCI-Express от 100 МГц до 150 МГц с шагом 1 МГц,
памяти относительно FSB при помощи множителя.
Изменение напряжения на: памяти, шине PCI Express

Комплектация

Инструкция и руководство пользователя
1 x SATA кабель
1 x SATA переходник питания
1 x UltraDMA 133/100/66 кабель
1 x FDD кабель
Диски с драйверами и утилитами
Планка задней панели

Форм-фактор Размеры, мм

Micro-ATX
244 x 218

Сайт производителя

http://www.microstar.ru/

Новую версию BIOS и драйверов можно скачать с сайта поддержки.

Все цены на MSI G31M3-F

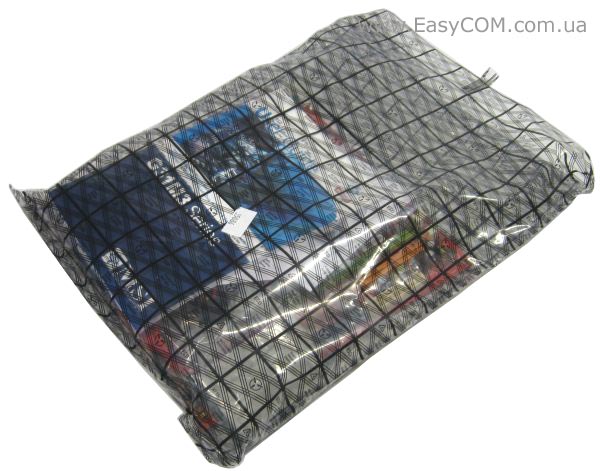

Материнская плата MSI G31M3-F попала на тестирование из OEM-поставки, т.е. без коробки. Но в данном случае, для бюджетной платы, это даже к лучше, потому что не приходится платить лишние деньги за упаковку.

MSI G31M3-F

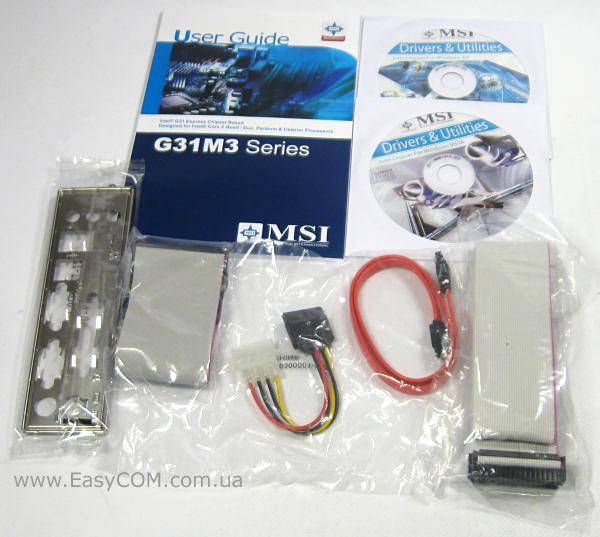

В комплекте с материнской платой MSI G31M3-F идет:

  • руководство пользователя;
  • диски с драйверами и утилитами;
  • 1 SATA кабель;
  • 1 переходник питания для SATA устройства;
  • 1 шлейф UDMA-133/100/66;
  • 1 шлейф FDD;
  • заглушка задней панели портов.

MSI G31M3-F

Материнская плата выполнена на стеклотекстолите красного цвета, часто встречающемся у продуктов MSI. Все порты и разъемы расположены по краю платы, что обуславливает легкость подключения к ним. Недостатки в компоновке при осмотре не обнаружились, разве что доступ к нижним защелкам слотов оперативной памяти может перекрываться длинной видеокартой, вставленной в PCIE x16. Между слотами PCI Express x16 и PCI расположен слот PCI Express x1, который может перекрываться 2-слотовой видеокартой, но поскольку PCI Express устройства все еще не имеют такого широкого распространения, как PCI, его перекрытие не критично. На плате имеется два 240-контактных разъема DIMM для модулей DDR2-памяти, максимальный объем которой может быть доведен до 4 ГБ.

MSI G31M3-F

Система охлаждения пассивная, состоит из двух алюминиевых радиаторов. Для охлаждения северного моста используется более массивный радиатор, должно быть это связано с тем, что в северный мост встроено графическое ядро Intel GMA 3100, которое увеличивает общий уровень тепловыделения. При тестировании и радиатор на южном мосте ощутимо грелся, поэтому желательно обеспечить дополнительную вентиляцию корпуса. Для этого на плате установлены два 3-контактных разъема для корпусной вентиляции и один 4-контактный разъем для процессорного кулера. Разъемы для корпусной вентиляции, к сожалению, не могут управлять частотой вращения вентиляторов, поэтому тем, кто планирует улучшать вентиляцию в корпусе с их помощью, рекомендуем сразу выбирать малошумящие модели вентиляторов.

MSI G31M3-F

Питание процессора на материнской плате MSI G31M3-F 3-фазное, чего может быть маловато для работы четырехъядерных процессоров. Но стабилизатор выполнен на качественных элементах и при использовании одно- и двухъядерных процессоров проблем с ним возникнуть не должно. Питание чипсета и памяти выполнено на старом добром линейном стабилизаторе питания, который своей стабильностью и надежностью проверен не на одном поколении компьютеров.

MSI G31M3-F

На заднюю панель платы выведены следующие порты:

  • два PS/2 для клавиатуры и мыши;
  • 4 разъема USB;
  • разъемы СОМ и LPT-портов;
  • разъем VGA для подключения монитора;
  • разъем RJ45 для сетевых соединений;
  • 3 аналоговых разъема для подключения 6-канального звука.

MSI G31M3-F

Возможности организации дисковой подсистемы на MSI G31M3-F достаточные для большинства пользователей. На плате установлены четыре порта SATA II, поддерживающие скорость передачи данных до 3 Гбит/с, контроллер UltraDMA 133/100/66 с возможностью подключения 2-х устройств IDE, контроллер гибких дисков. Поддержка RAID-массивов отсутствует, но, как показывает практика, в домашних условиях и на обычных рабочих компьютерах эта технология не нашла широкого применения. Также на материнской плате есть 8 портов USB 2.0, из которых половина внутренних, и 2 COM-порта, что может быть востребовано при комплектации управляющих систем.

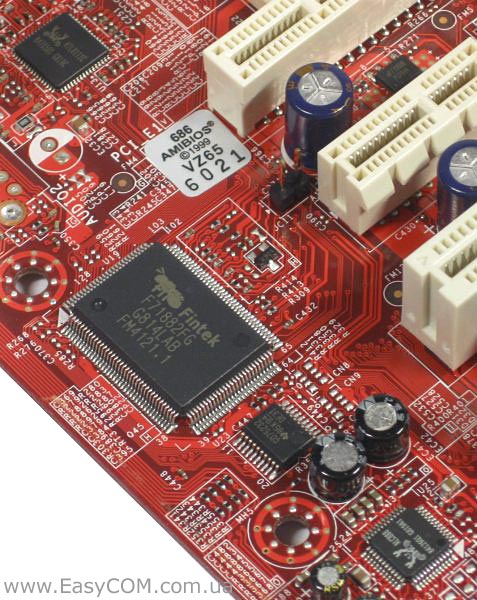

MSI G31M3-F

Звуковая подсистема основана на качественном HDA-кодеке Realtek ALC888, который обеспечивает очень хорошее качество звука, как для интегрированного решения. Для сетевых соединений служит недорогой, но хорошо себя зарекомендовавший контроллер Realtek 8111C.

BIOS

BIOS материнской платы основана на коде компанией AMI и имеет стандартный вид. Настройки, влияющие на производительность системы, находятся в «Cell Menu».

MSI G31M3-F

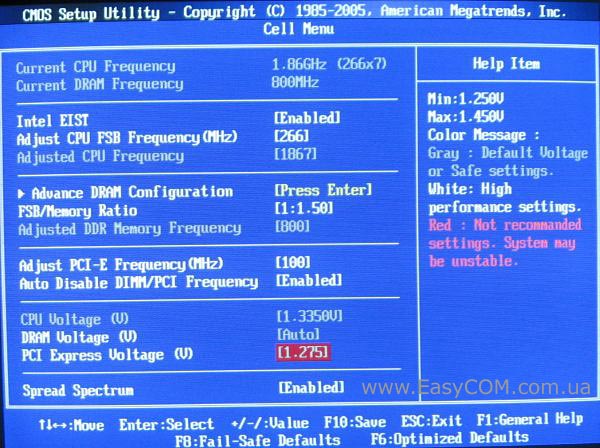

Здесь имеется возможность для ручной установки частоты FSB в пределах от 200 до 600 МГц, частоты шины PCI Express от 100 до 150 МГц и изменения частоты памяти при помощи множителей относительно FSB. Действующие значения частоты процессора и памяти показаны под частотой шины и множителем серым цветом, что очень удобно. Также BIOS предоставляет возможность изменять тайминги (задержки) памяти в широком диапазоне.

Очень огорчило отсутствие возможности изменять напряжение ядра CPU. Ведь без изменения этого параметра серьезный разгон процессора просто невозможен. Зато напряжения памяти и шины PCI Express можно изменять:

  • от 1,8 до 2,4 В с шагом 50 мВ для памяти;
  • от 1,25 до 1,45 В с шагом 25 мВ для шины PCI Express.

Выбранные значения напряжений подсвечиваются серым, белым и красным цветом в зависимости от их опасности для компонентов. Напряжения могут устанавливаться в значение «Auto» - в этом случае плата подберет оптимальные значения напряжений самостоятельно.

Монитор BIOS имеет вполне стандартный раздел мониторинга и позволяет следить за основными параметрами:

  • напряжением на линиях питания 3,3 В, 5 В, 12 В;
  • напряжением на ядре процессора;
  • температурой материнской платы и процессора;
  • скоростью вращения всех вентиляторов.

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование:

Процессор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб)

Кулер

Thermaltake Sonic Tower (CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативная память

2x DDR2-800 1024 Mб Apacer

Видеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/выдув

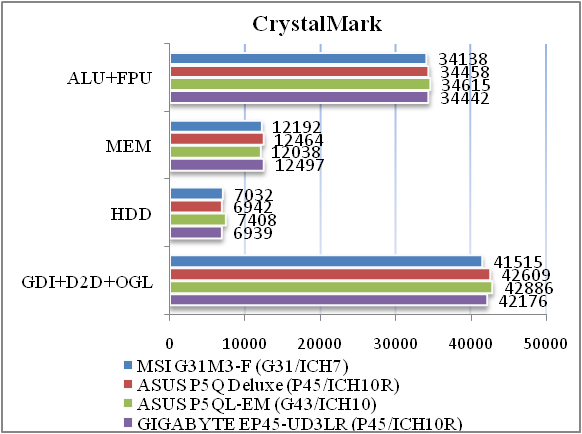

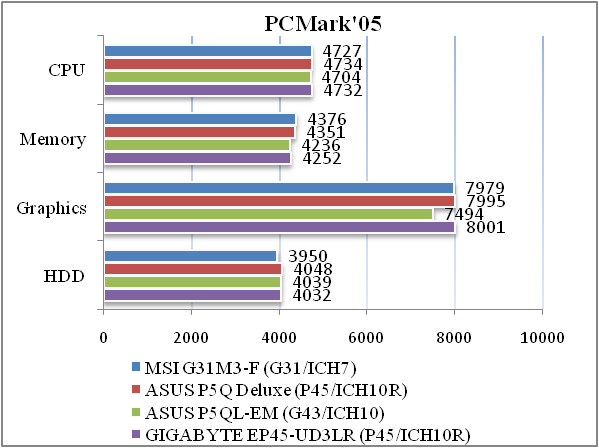

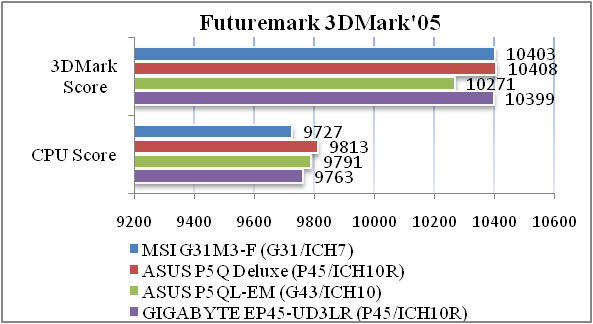

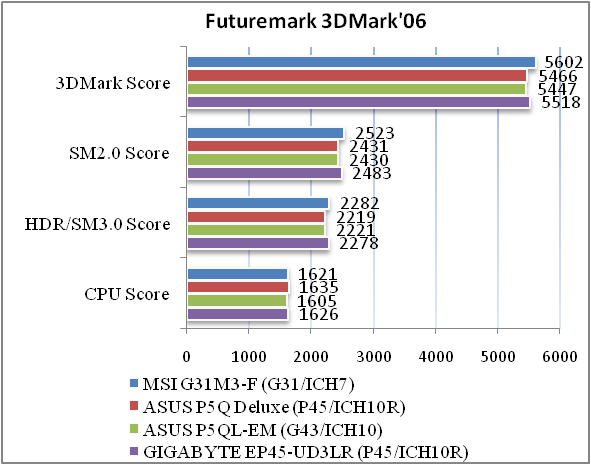

Сравним производительность материнской платы MSI G31M3-F с более дорогими брэндовыми моделями, а именно: ASUS P5Q Deluxe и GIGABYTE EP45-UD3LR, которые построены на чипсете Intel P45 Express, и ASUS P5QL EM на чипсете Intel G43 Express.

Как мы видим, по производительности MSI G31M3-F ни в чем не уступает более дорогим и современным платам, что говорит об использовании уже хорошо отлаженной версии BIOS.

Возможности разгона

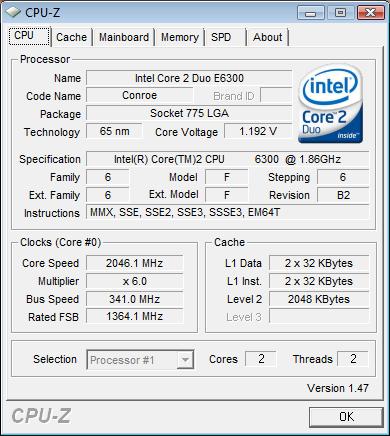

Из-за невозможности изменить питание ядра процессора, серьезный разгон его является невыполнимой задачей. На двуядерном процессоре системную шину получилось увеличить всего лишь до 340 МГц.

Тестирование встроенного графического процессора

Встроенный в чипсет Intel G31 Express графический процессор Intel GMA 3100 имеет следующие основные характеристики:

  • частота ядра – 400 МГц;
  • поддержка DirectX 9.0с и OpenGL 1.4;
  • поддержка HDMI / HDCP;
  • поддержка динамического выделения видеопамяти (DVMT), максимальный размер 256 Мб;
  • максимальное поддерживаемое разрешение экрана – 2048х1536 при 75 Гц.

При включении GMA 3100 сразу «отбирает» себе 8 Мб от оперативной памяти, а далее динамически определяет нужный объем видеопамяти и «добирает» ее до максимально возможных 256 Мб.

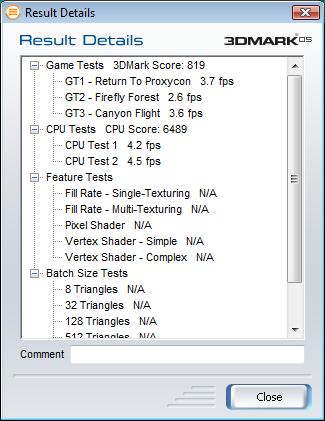

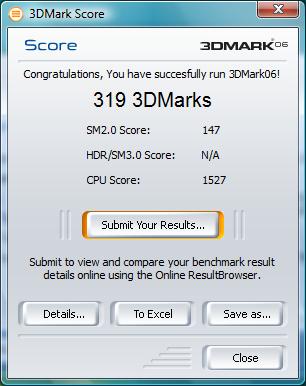

Достаточно скромные показатели даже для встроенного видеоускорителя. Конечно, какие-то игры, совсем не требовательные к возможностям графических плат, все же пойдут, но в современные игры с его помощью поиграть никак не получится.

Тестирование звукового тракта на основе кодека Realtek ALC888

Общие результаты (RightMark Audio Analyzer)

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.09, -0.12

Очень хорошо

Уровень шума, дБ (А)

-86.7

Хорошо

Динамические диапазон, дБ (А)

86.1

Хорошо

Гармонические искажения, %

0.131

Средне

Гармонические искажения + шум, дБ(A)

-52.8

Плохо

Интермодуляционные искажения + шум, %

0.256

Средне

Взаимопроникновение каналов, дБ

-83.5

Очень хорошо

Интермодуляции на 10 кГц, %

0.305

Средне

Общая оценка



Хорошо

Режим работы 32-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.12, -0.22

Очень хорошо

Уровень шума, дБ (А)

-88.5

Хорошо

Динамический диапазон, дБ (А)

86.8

Хорошо

Гармонические искажения, %

0.0050

Очень хорошо

Гармонические искажения + шум, дБ(A)

-77.9

Средне

Интермодуляционные искажения + шум, %

0.017

Очень хорошо

Взаимопроникновение каналов, дБ

-82.9

Очень хорошо

Интермодуляции на 10 кГц, %

0.018

Очень хорошо

Общая оценка



Очень хорошо
