Обзор MSI MAG X870E TOMAHAWK MAX WIFI PZ: функциональная материнская плата с разъемами с обратной стороны

В последнее время на рынке комплектующих все отчетливее прослеживается тренд переноса разъемов на обратную сторону материнской платы. Пока такие решения не стали массовыми, однако все больше корпусов уже поддерживают подобную компоновку, позволяя значительно улучшить кабель-менеджмент и общий вид сборки.

И хотя в корпусах такой подход реализовать легче, чем на материнских платах, производители постепенно двигаются в этом направлении. Герой нашего обзора – MSI MAG X870E TOMAHAWK MAX WIFI PZ – как раз и является ответом на этот запрос. По своей функциональности новинка во многом напоминает протестированную нами ранее MSI MAG X870E TOMAHAWK WIFI: тот же самый топовый чипсет AMD X870E, идентичная компоновка слотов PCIe, M.2 и разъемов на интерфейсной панели, аналогичная подсистема питания процессора и т.д. Что касается изменений, то их мы и постараемся найти по мере знакомства с платой.

Спецификация

Модель	MSI MAG X870E TOMAHAWK MAX WIFI PZ
Чипсет	AMD X870E
Процессорный разъем	AMD Socket AM5
Поддерживаемые процессоры	AMD Ryzen 7000, 8000 та 9000
Поддержка памяти	4 x DIMM- слоты с поддержкой максимум 256 ГБ памяти DDR5-8400+ МТ/с
Слоты расширения	1 x PCI Express 5.0 x16 (x16, зависит от используемого процессора) 1 x PCI Express 4.0 x16 (x4) 1 x PCI Express 3.0 x16 (x1)
Дисковая подсистема	1 x M.2 Socket 3 (M.2 2280-22110; PCIe 5.0 x4, зависит от используемого процессора) 1 x M.2 Socket 3 (M.2 2260-2280; PCIe 5.0 x4, зависит от используемого процессора) 1 x M.2 Socket 3 (M.2 2260-2280; PCIe 4.0 x4) 1 x M.2 Socket 3 (M.2 2260-2280; PCIe 4.0 x4) 4 x SATA 6 Гбит/с на обороте платы Поддержка RAID 0/1/5/10 для M.2 NVMe-накопителей Поддержка RAID 0/1/10 для SATA-накопителей
LAN	Realtek RTL8126 (5 Гбит/с)
Wi-Fi/Bluetooth	Qualcomm QCNCM865 стандарта Wi-Fi 7 (поддерживает 802.11be при 2,4, 5 и 6 ГГц; Bluetooth 5.4)
Звуковая подсистема	7.1-канальный кодек Realtek ALC4080
Питание	1 х 24-контактный разъем питания ATX 2 x 8-контактные разъемы питания ATX12V 1 x 8-контактный разъем питания PCIe
Вентиляторы	2 x разъемы вентилятора CPU/водоблока СЖО (4-контактные) 6 x разъемов подключения системных вентиляторов (4-контактные)
Охлаждение	Алюминиевый радиатор на чипсете Алюминиевый радиатор на контроллере портов USB4 Алюминиевые радиаторы на элементах подсистемы питания Алюминиевые радиаторы для M.2-накопителей
Внешние порты I/O и кнопки	1 x кнопка обновления BIOS 1 x кнопка сброса CMOS 1 х HDMI 2 х USB4 (40 Гбит/с) Type-C с функцией DisplayPort 1 х USB 3.2 Gen 2 (10 Гбит/с) Type-C 2 х USB 3.2 Gen 2 (10 Гбит/с) Type-A 3 х USB 3.2 Gen 1 (5 Гбит/с) Type-A 4 х USB 2.0 Type-A 1 x RJ45 (5 Гбит/с) 2 х коннекторы антенн Wi-Fi 1 x оптический S/PDIF аудиовыход 2 x 3,5-мм аудиопорты
Внутренние порты I/O	1 х USB 3.2 Gen 2x2 (поддерживает USB Type-C) 2 х USB 3.2 Gen 1 (поддерживают 4 х USB 3.2 Gen 1) 2 x USB 2.0 (поддерживают 4 x USB 2.0)
BIOS	512 Mбит Flash ROM, UEFI AMI BIOS
Поддерживаемая ОС	Windows 11 x64
Форм-фактор	ATX, 305 × 244 мм
Сайт производителя	MSI
Страница устройства	MSI MAG X870E TOMAHAWK MAX WIFI PZ
Страница поддержки	MSI MAG X870E TOMAHAWK MAX WIFI PZ (новые версии BIOS, драйверов и т.п.)

Упаковка и комплектация

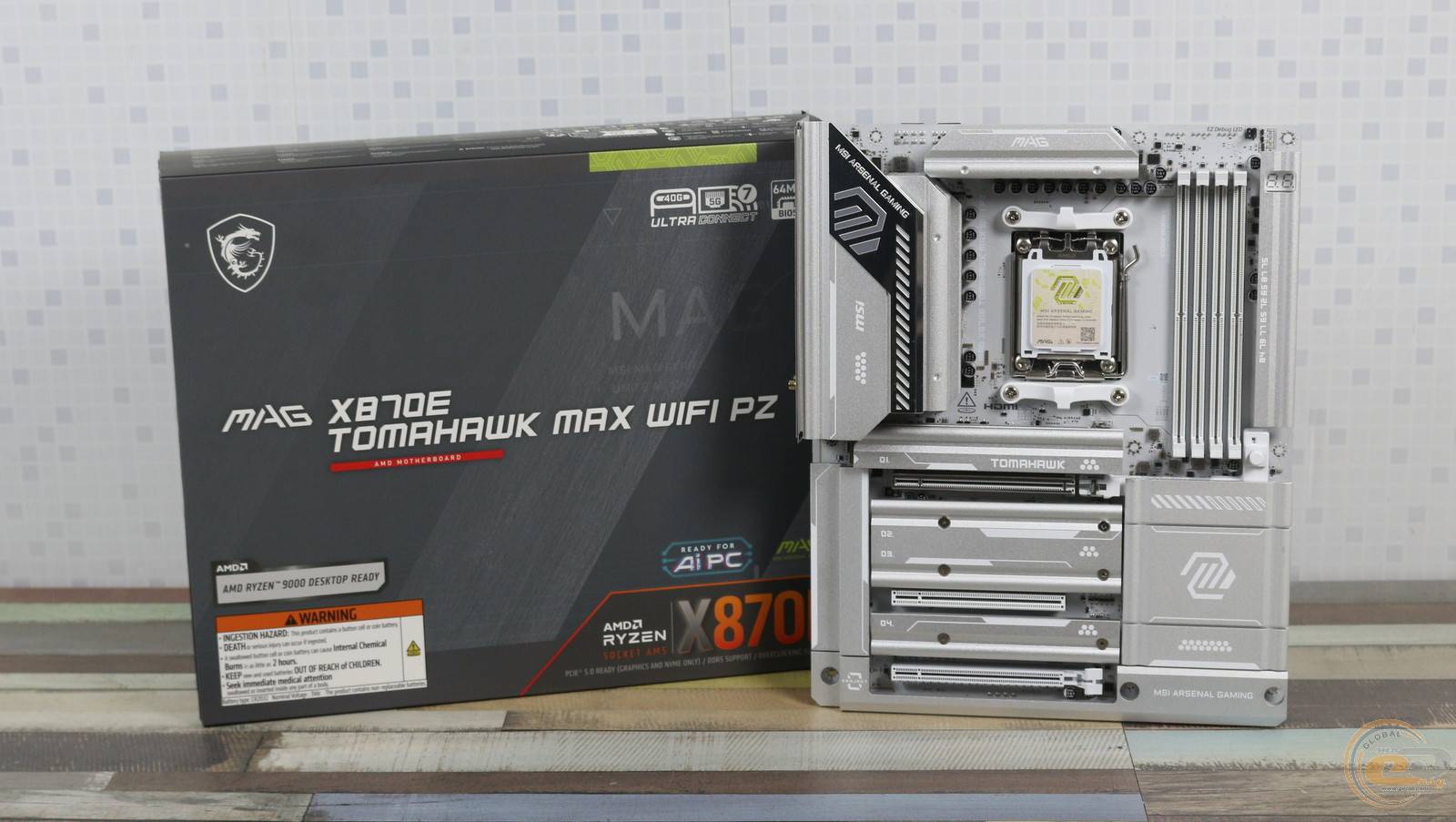

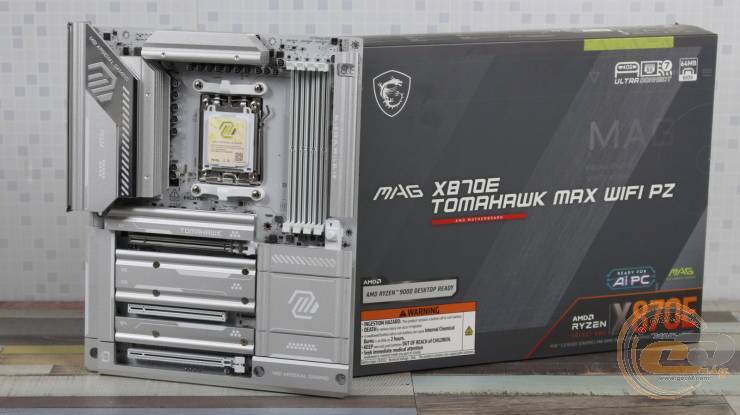

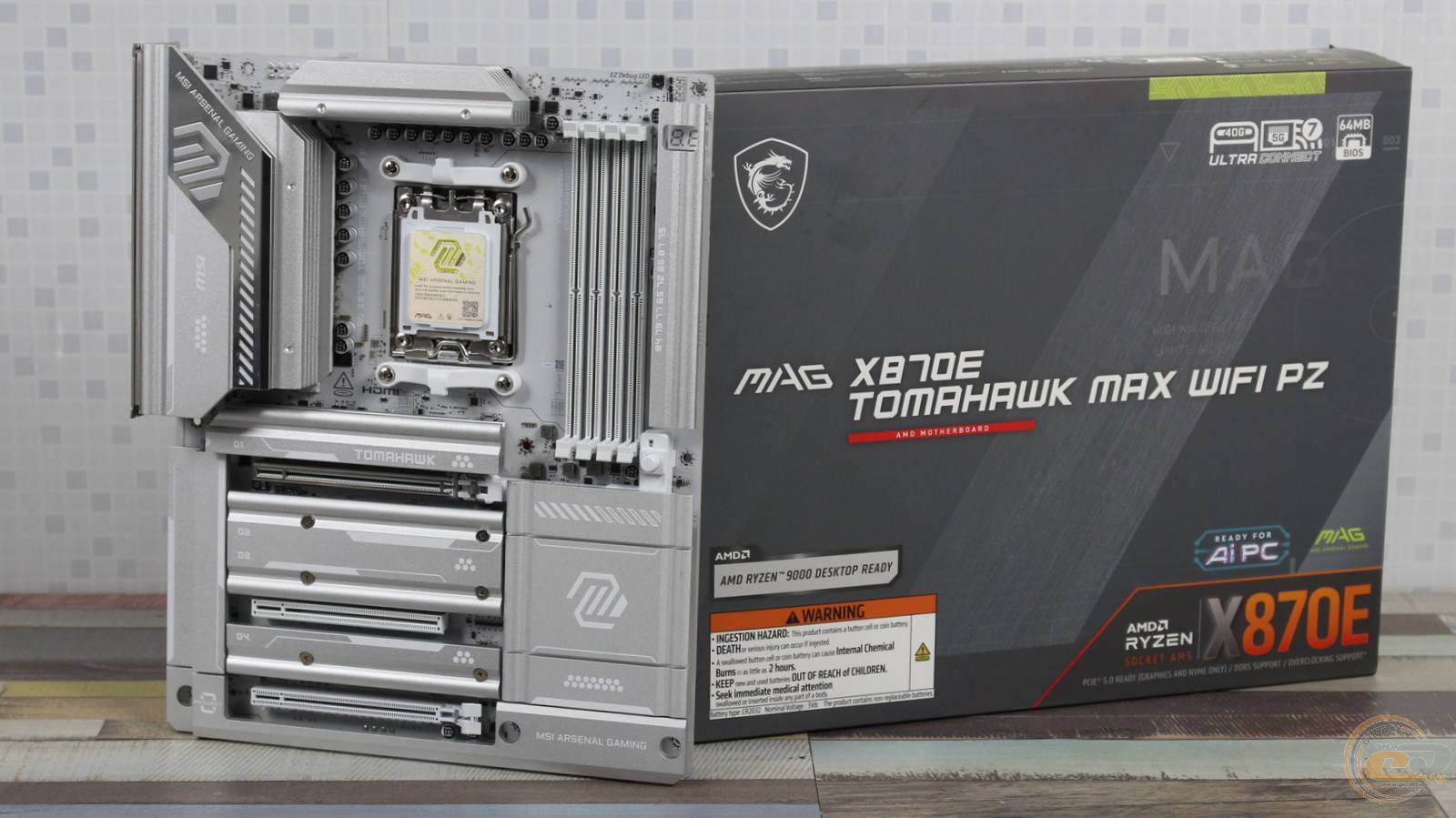

Коробка в фирменном стиле сообщает о ключевых особенностях платы, в частности, о поддержке свежих процессоров линейки Ryzen 9000.

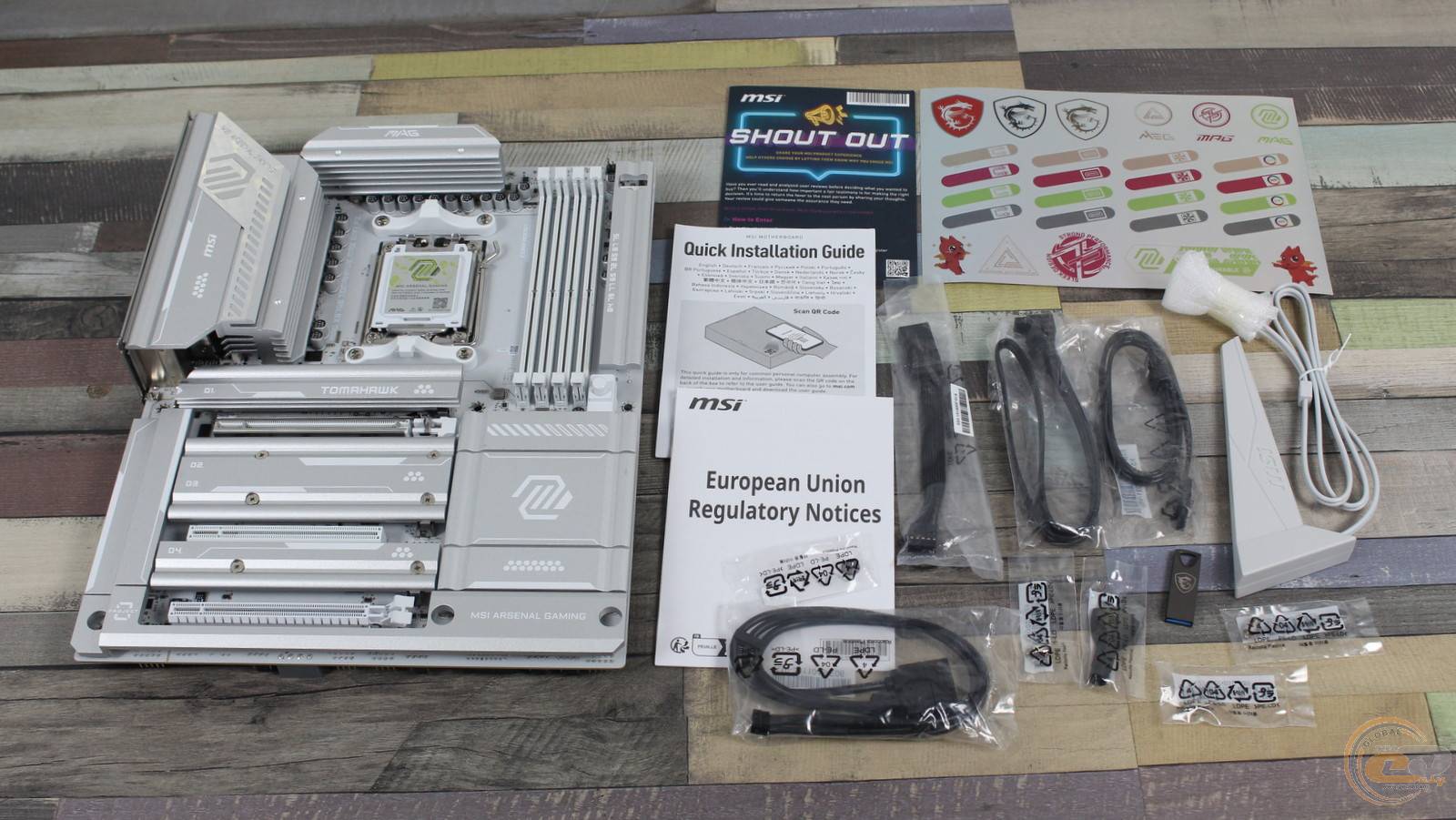

На комплектации не экономили. Она включает:

• пару SATA-шлейфов, один с Г-образным коннектором;
• дополнительные элементы крепления M.2-накопителей;
• шестигранный ключ для взаимодействия с креплениями EZ M.2 CLIP II;
• кабель-разветвитель фирменного EZ коннектора, позволяющий одновременно подключить вентилятор, RGB-подсветку и интерфейс USB 2.0;
• удлинитель EZ Front Panel Cable для упрощения подключения передней панели;
• антенну Wi-Fi-модуля;
• набор фирменных наклеек, в том числе для обозначения кабелей;
• USB-флешку с драйверами, утилитами и прошивкой BIOS;
• руководство по установке и другую документацию.

Дизайн и особенности платы

MSI MAG X870E TOMAHAWK WIFI

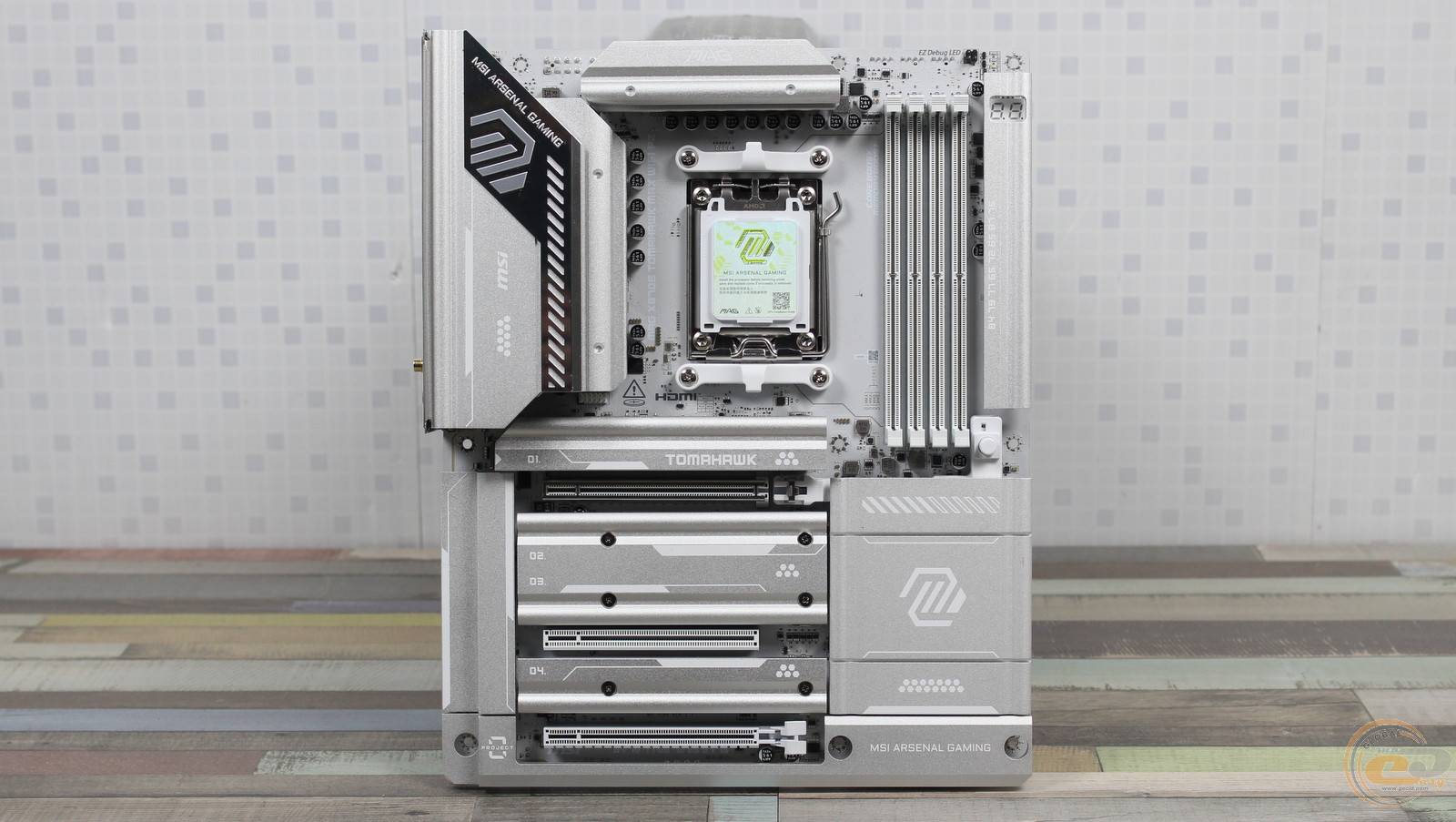

MSI MAG X870E TOMAHAWK MAX WIFI PZ

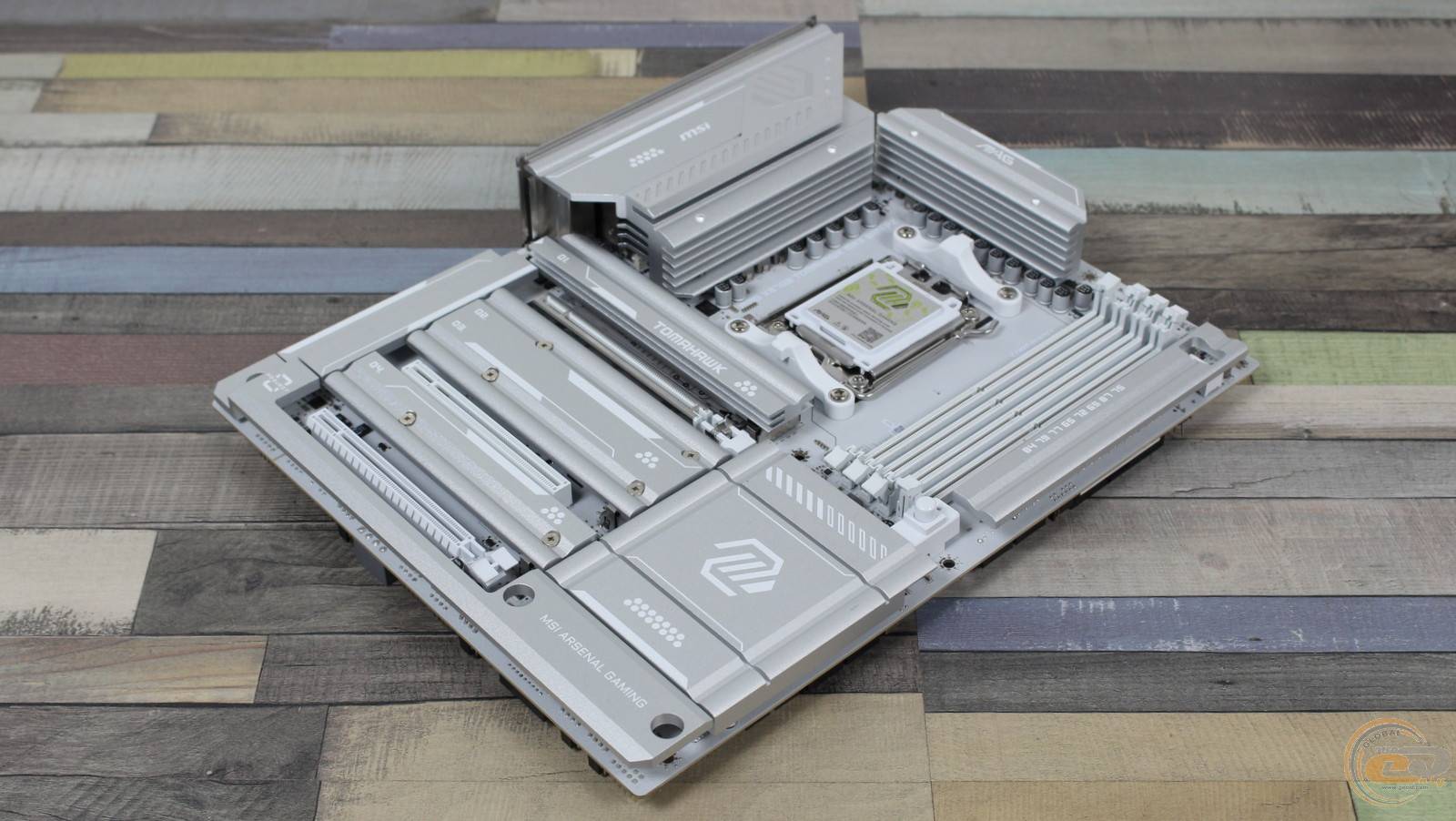

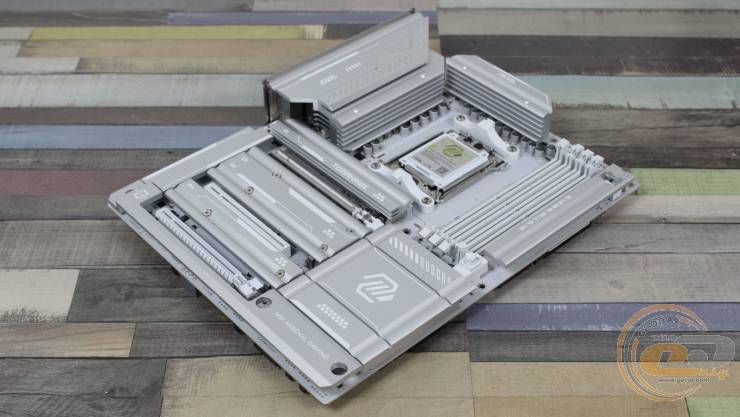

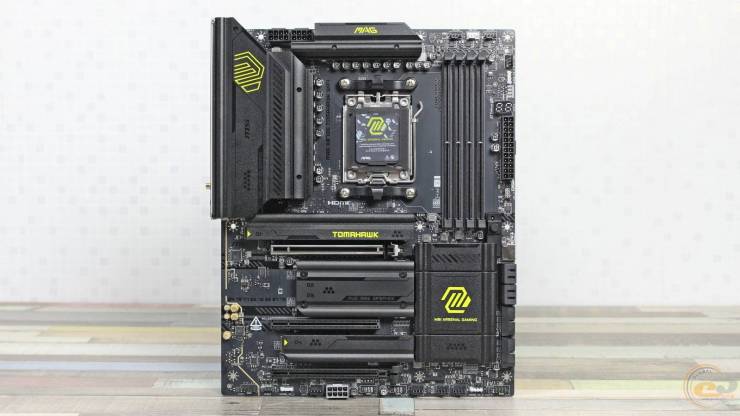

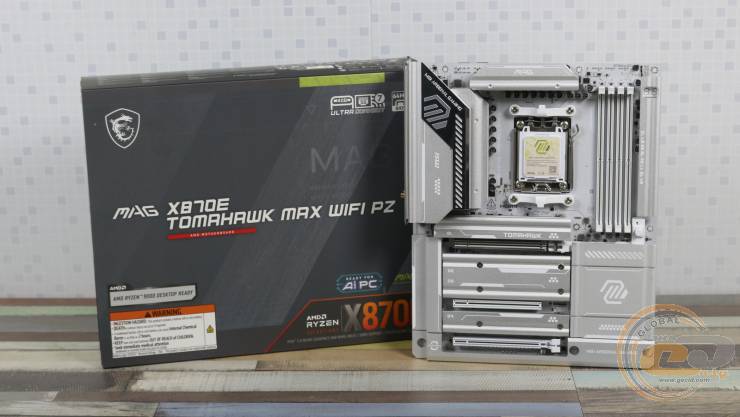

Внешне новинка также имеет много общего с MSI MAG X870E TOMAHAWK WIFI. Самые заметные изменения состоят в более светлом цветовом оформлении, другой форме радиаторов и наличии металлических декоративных вставок по периметру — как раз в тех местах, где обычно располагаются разъемы. Некоторые элементы также изменили местоположение — в частности, дисплей для вывода диагностических кодов и светодиодные индикаторы «переехали» в верхнюю часть платы.

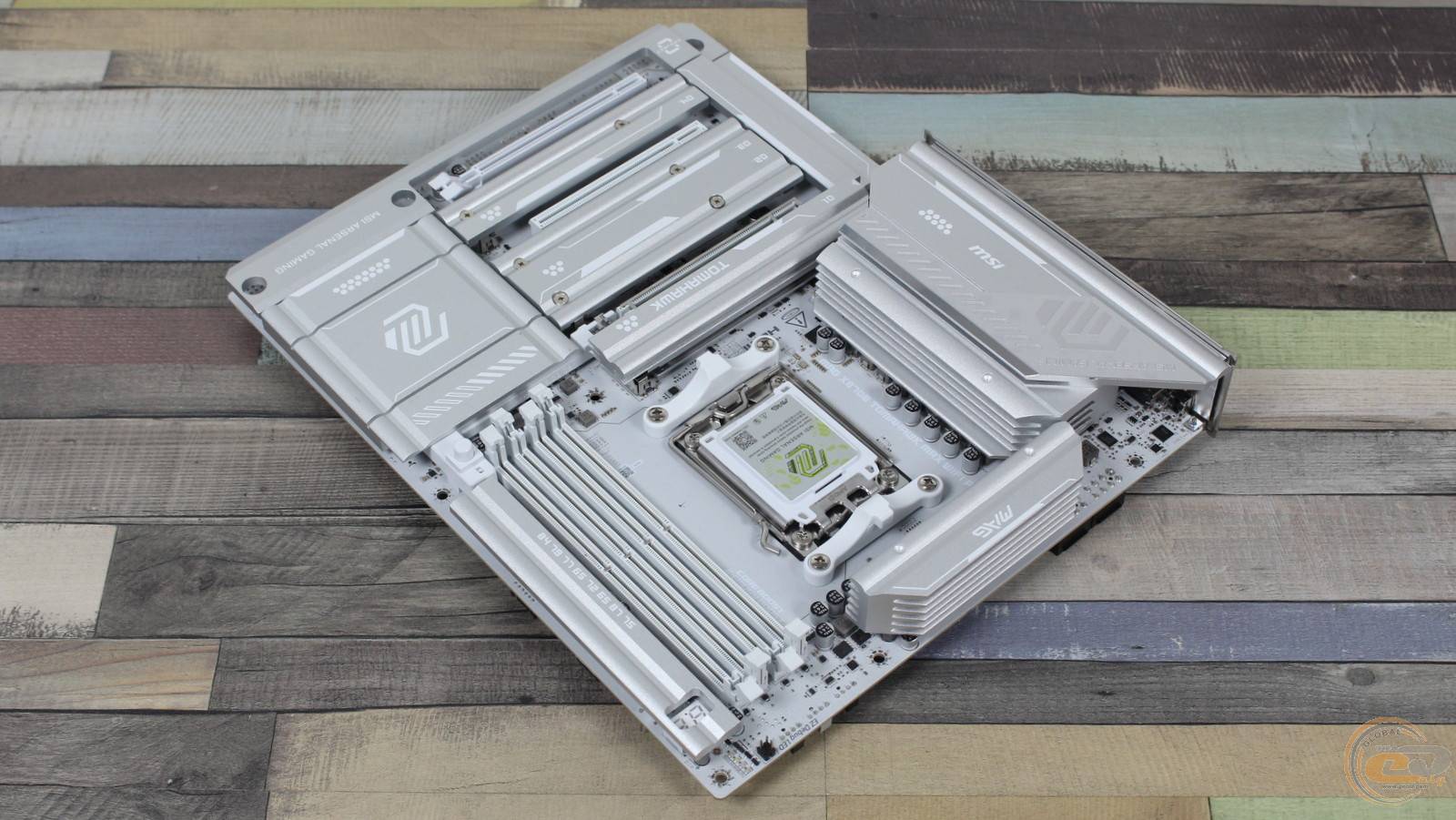

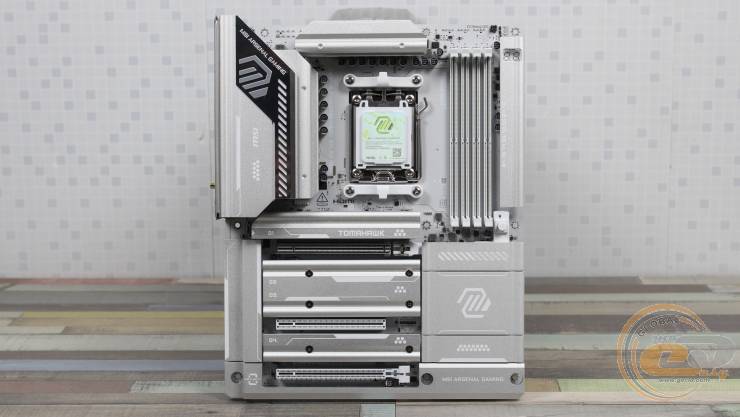

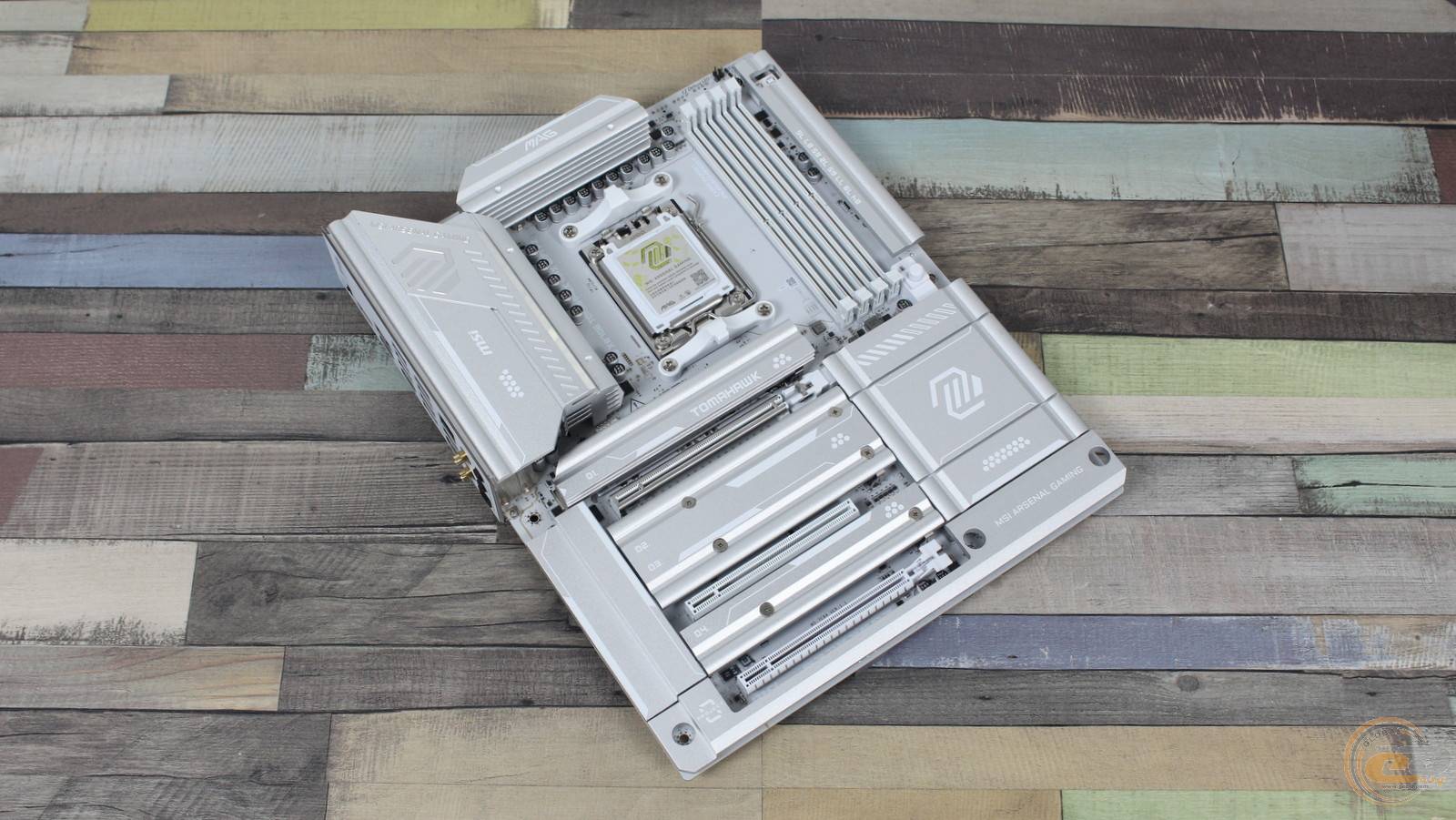

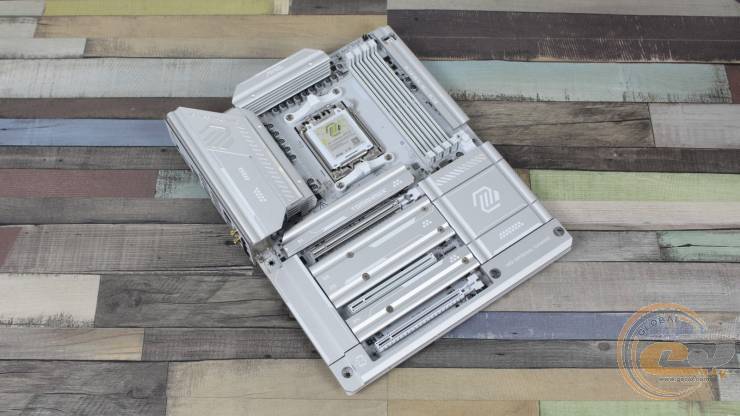

Что касается формата, то перед нами ATX-устройство размерами 305×244 мм с привычным для топовых решений 8-слойным текстолитом. Элементов с подсветкой нет, однако с помощью утилиты MSI Center можно настроить подсветку подключенных сюда комплектующих.

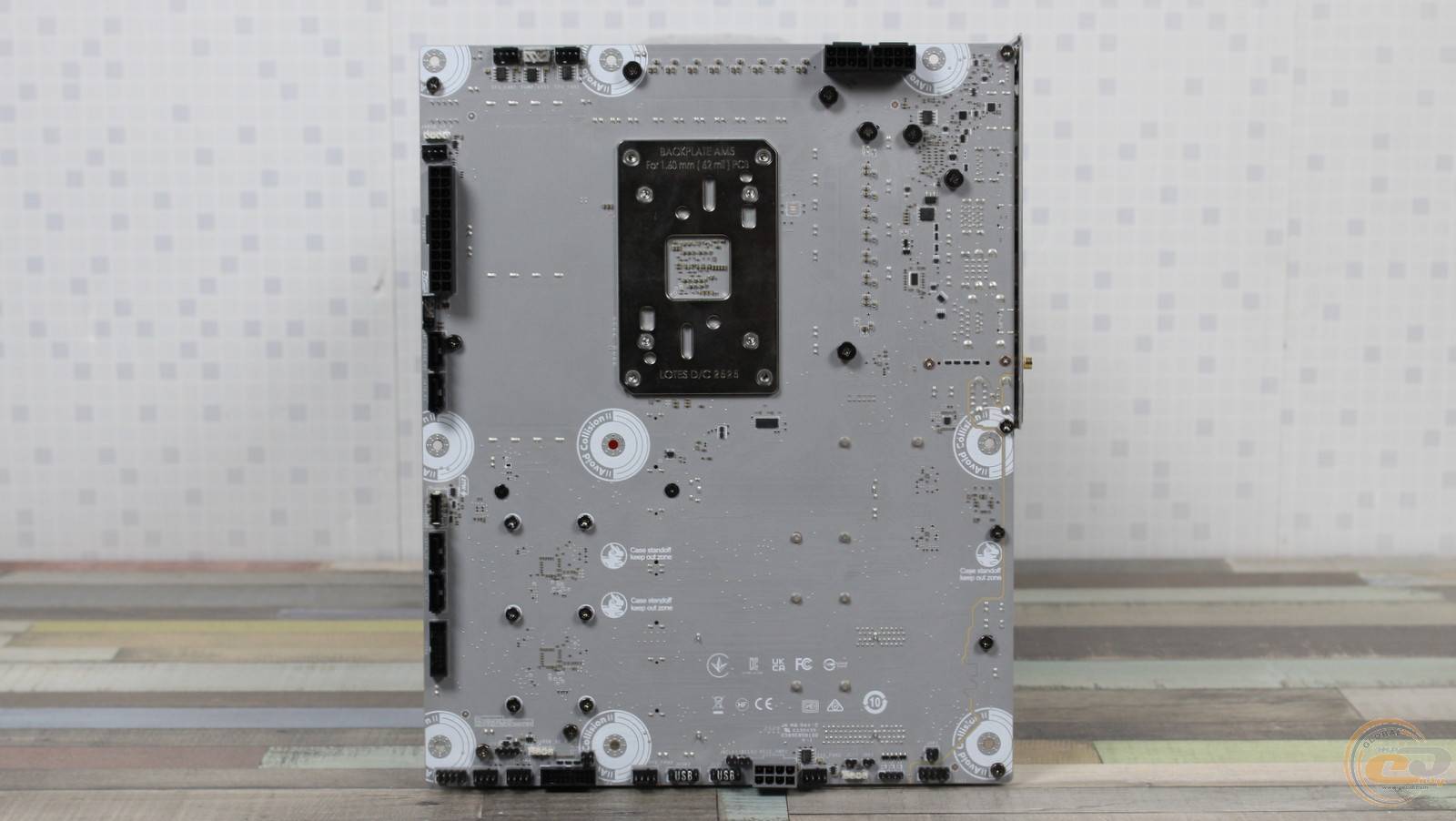

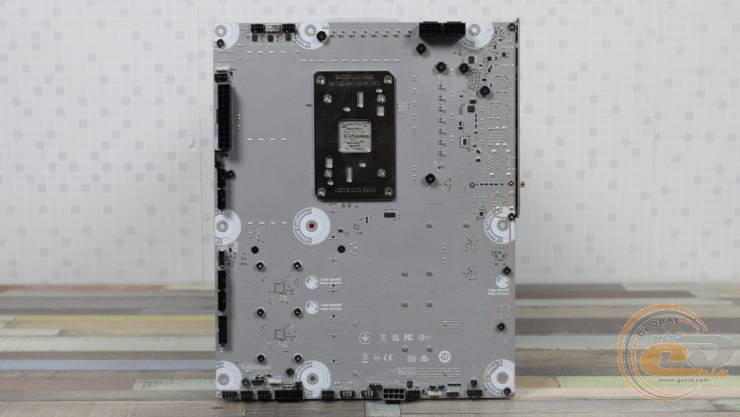

На обороте MSI MAG X870E TOMAHAWK MAX WIFI PZ имеется привычный набор из усилительной пластины процессорного разъема и крепежных винтов радиаторов. А поскольку перед нами решение с приставкой «PZ» (Project Zero), сюда также вынесли все порты и разъемы. С одной стороны, это позволяет сделать систему максимально привлекательной, с другой – требует соответствующего корпуса.

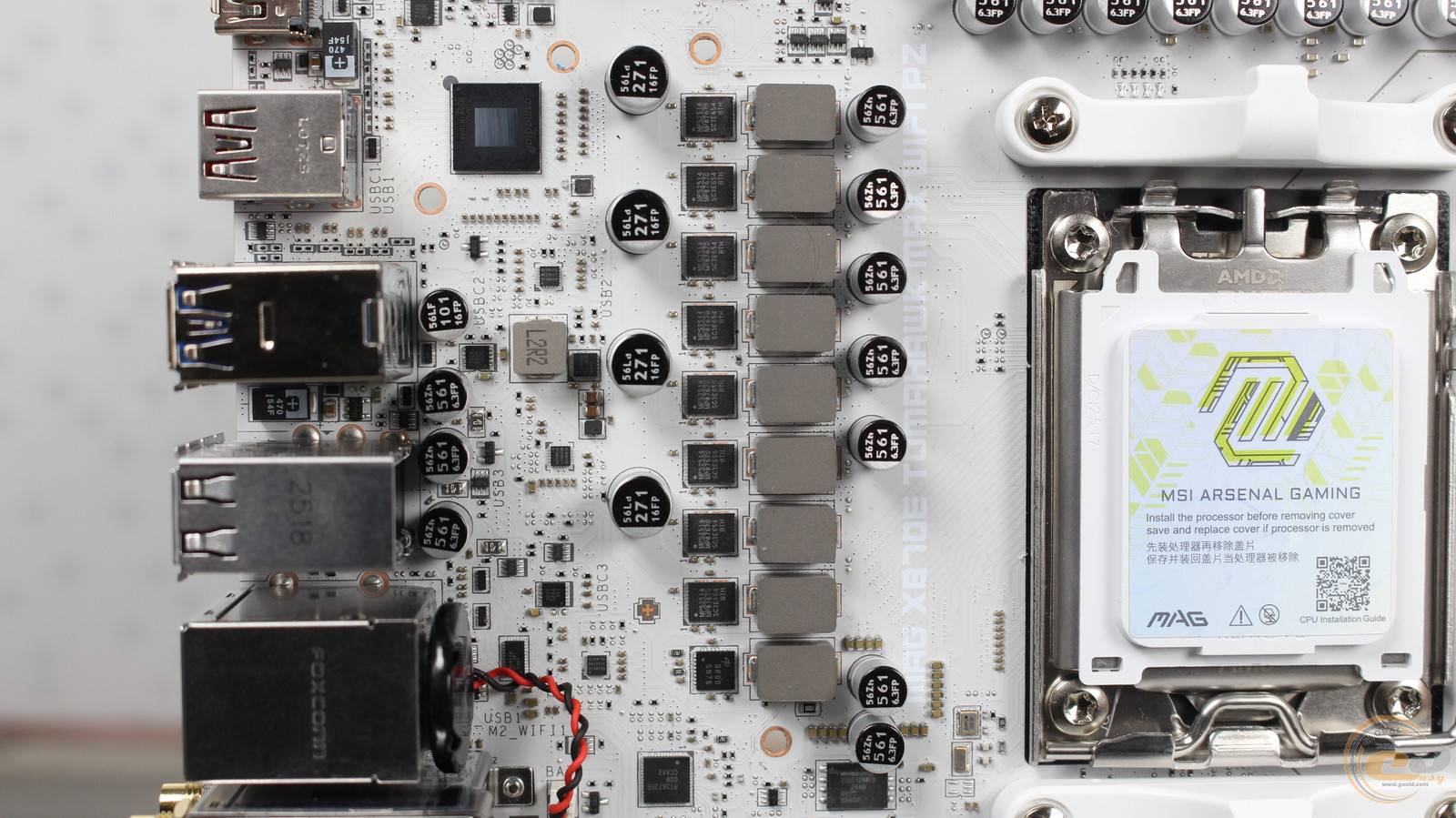

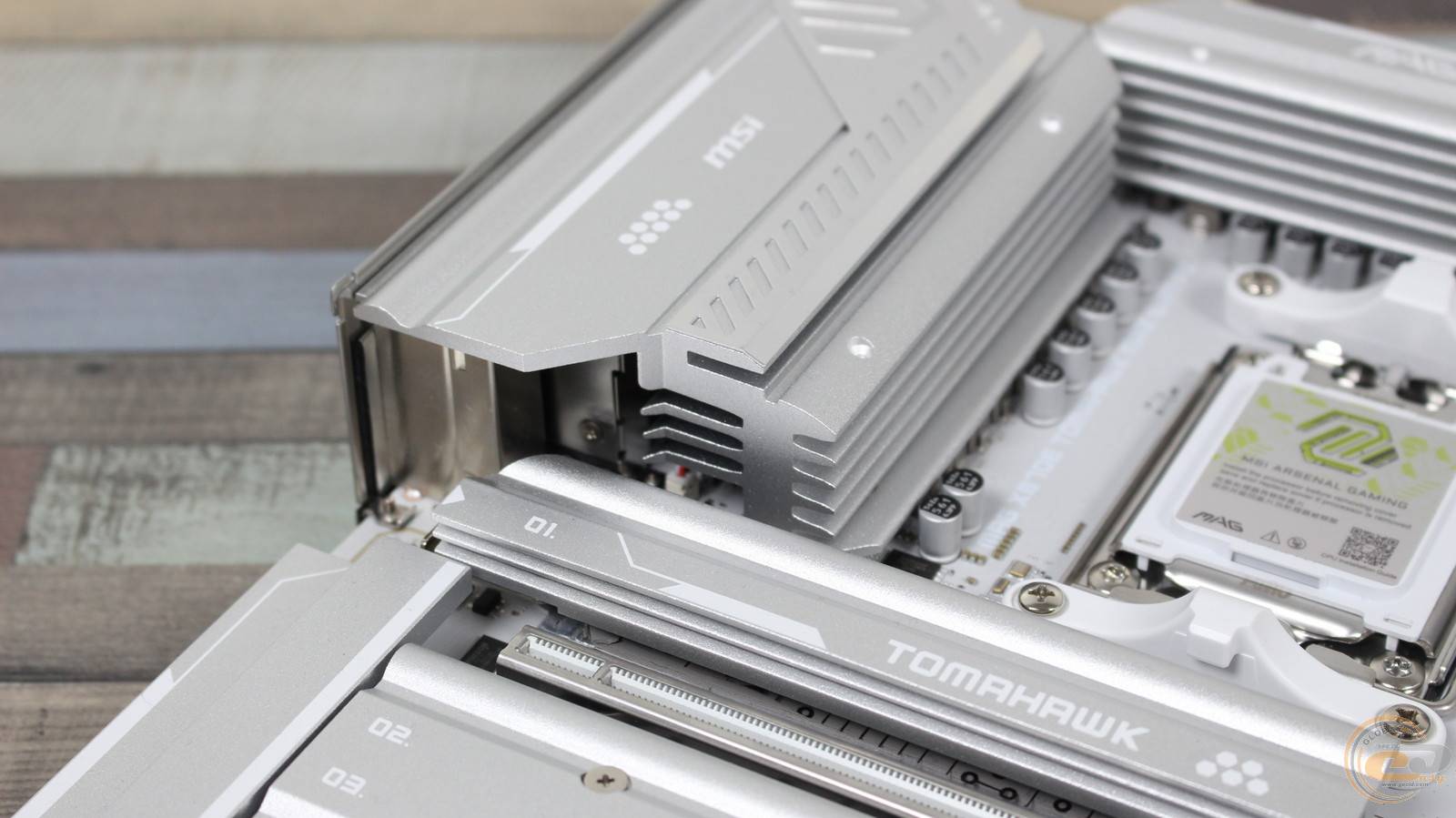

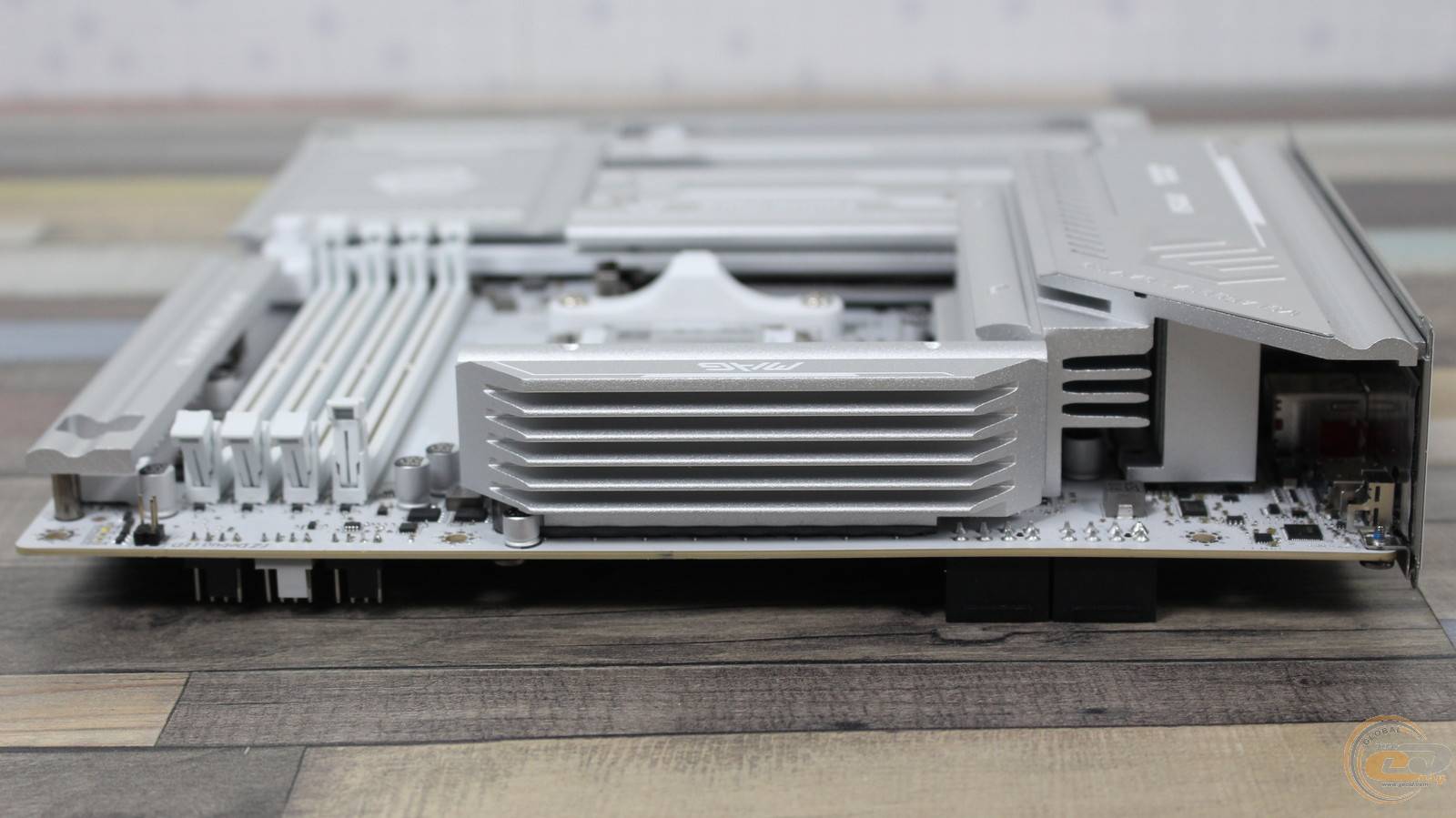

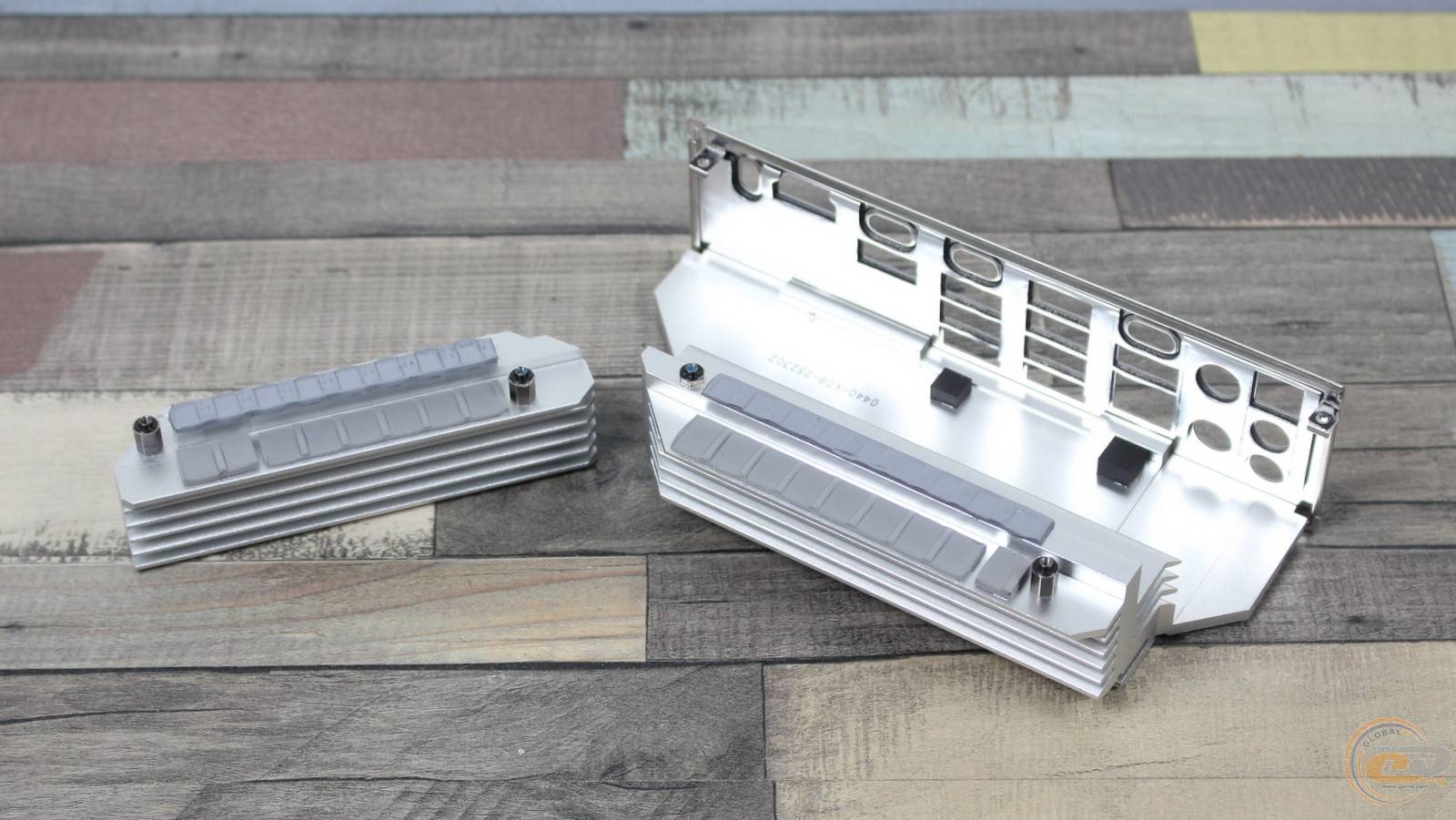

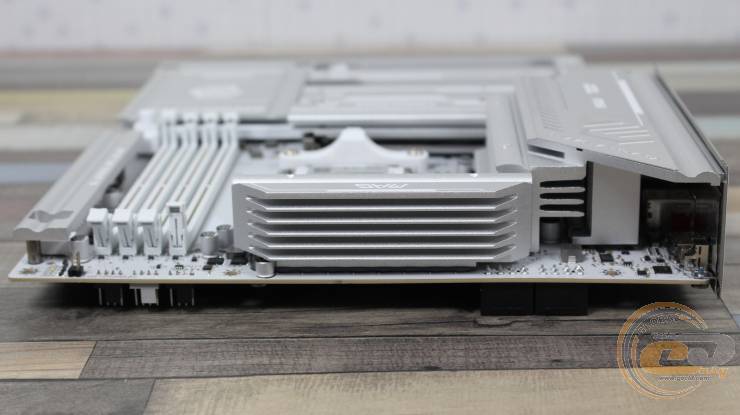

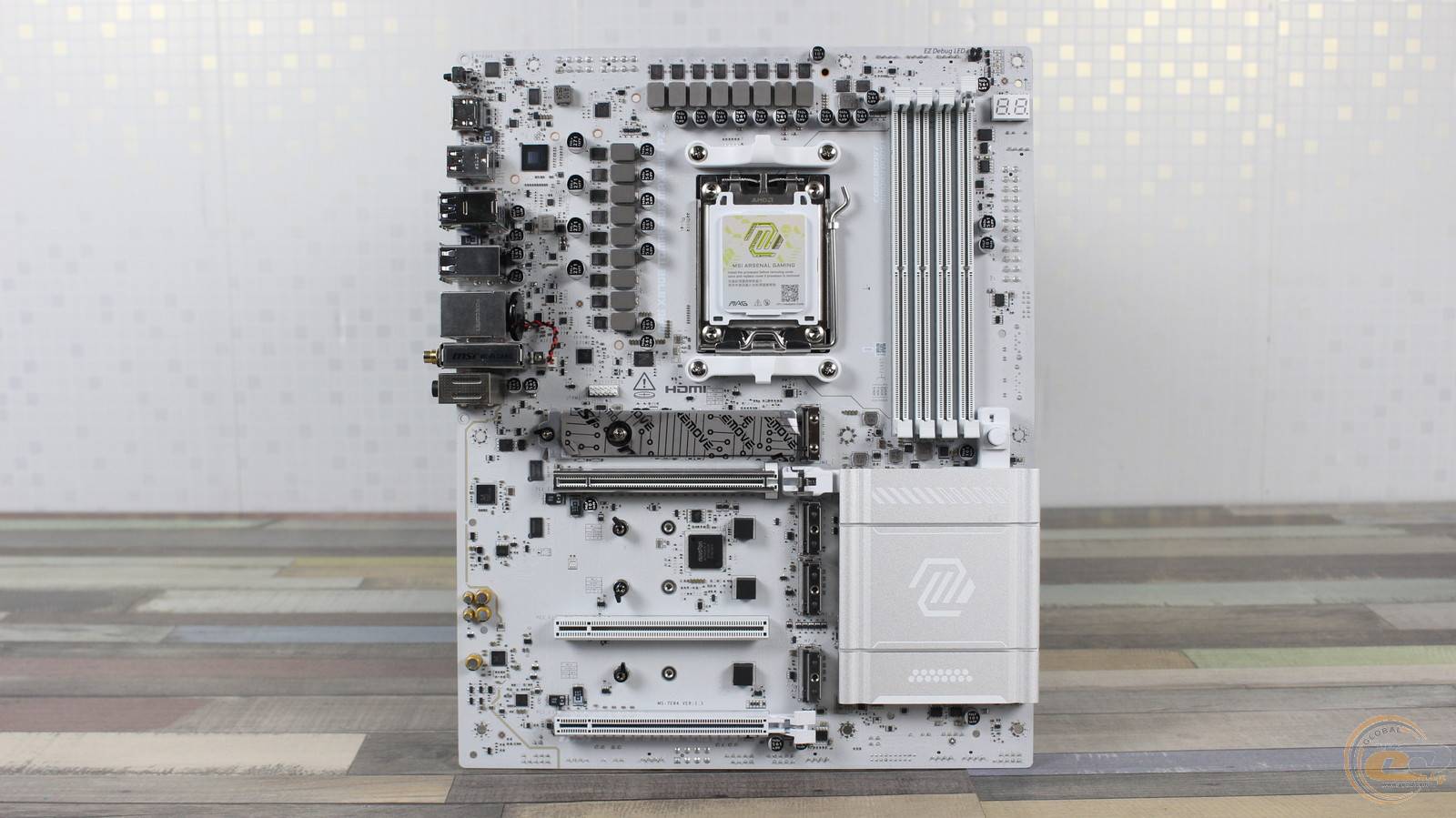

А теперь к деталям. Подсистема питания процессора охлаждается парой массивных радиаторов.

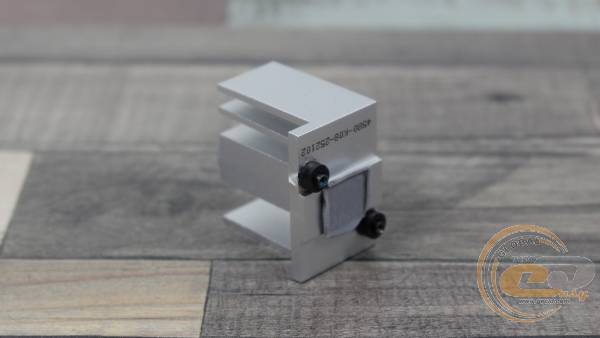

Тепло от транзисторов и дросселей передается через термопрокладки с высокой теплопроводностью 7 Вт/(м·К).

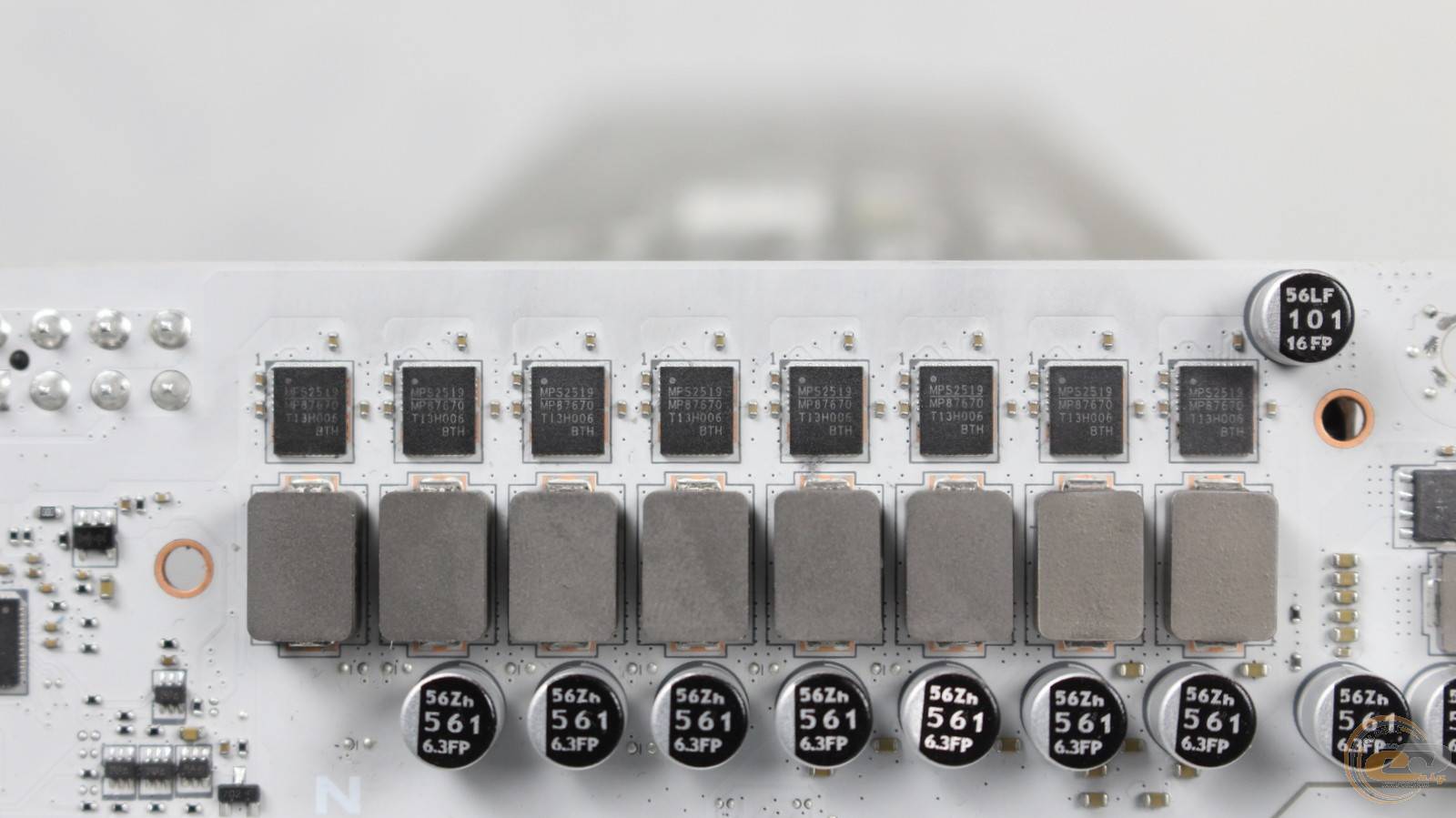

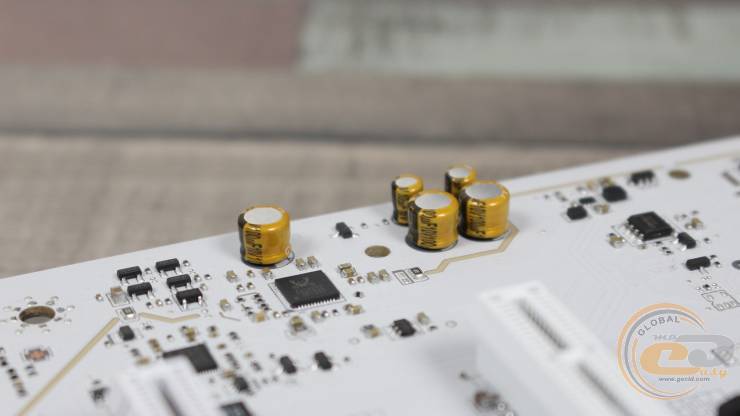

Рядом с ними распаяны надежные твердотельные конденсаторы. Что касается зоны VRM, то здесь используется 14(80 А)+2+1-фазная схема питания под управлением контроллера IT8857FN.

Ее возможностей с запасом хватит даже для топовых 16-ядерных процессоров Ryzen 9. Так, после 15 мин стресс-тестирования 12-ядерного 170-ваттного AMD Ryzen 9 7900X в AIDA FPU, упомянутые радиаторы прогрелись только до 45-49°С, а расположенные под ними дроссели - до 48-53°С.

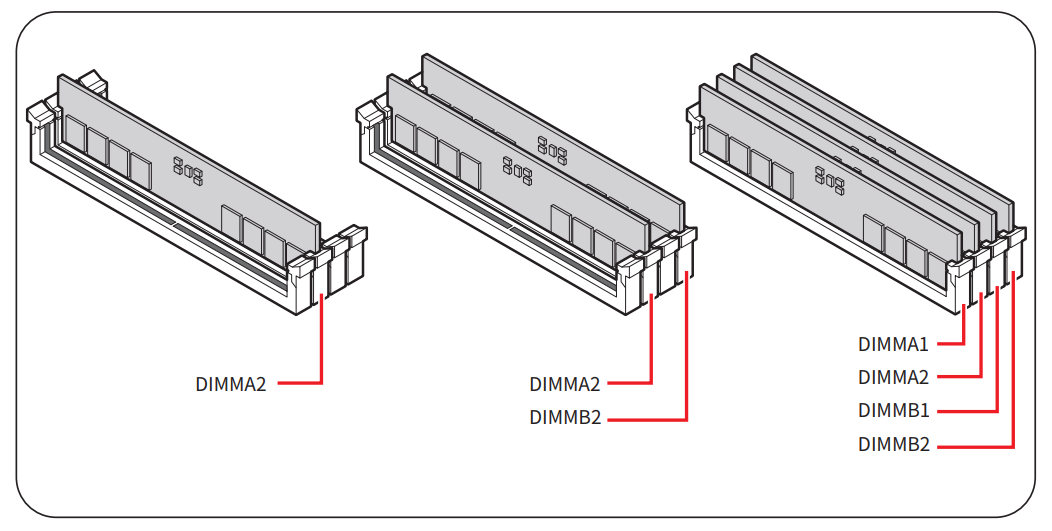

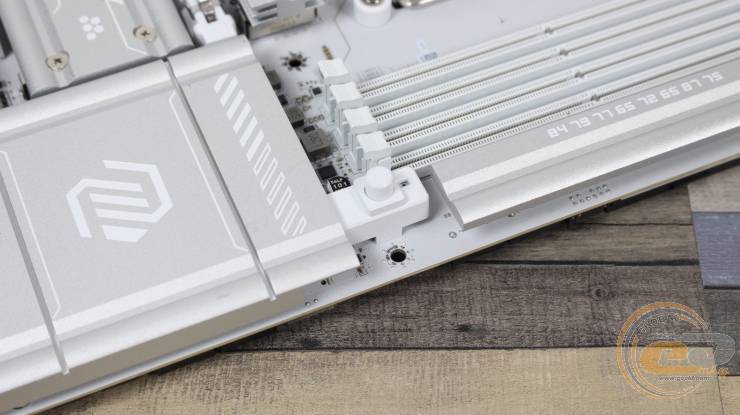

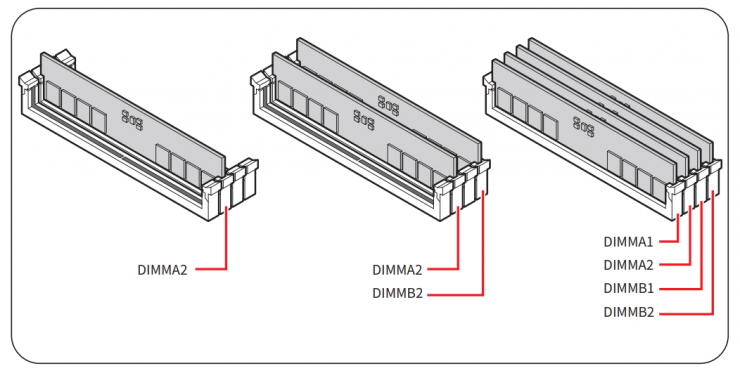

С правой стороны платы расположены четыре DIMM-слота с фиксаторами по обе стороны. Они поддерживают модули ОЗУ стандарта DDR5 общим объемом до 256 ГБ и скоростью до 8400+ МТ/с. Правда, при использовании сразу нескольких планок или двухранговых модулей это значение снижается до 6400+ МТ/с. Согласно руководству пользователя, для двух модулей памяти приоритетными традиционно являются слоты A2 и B2, а для одного - A2.

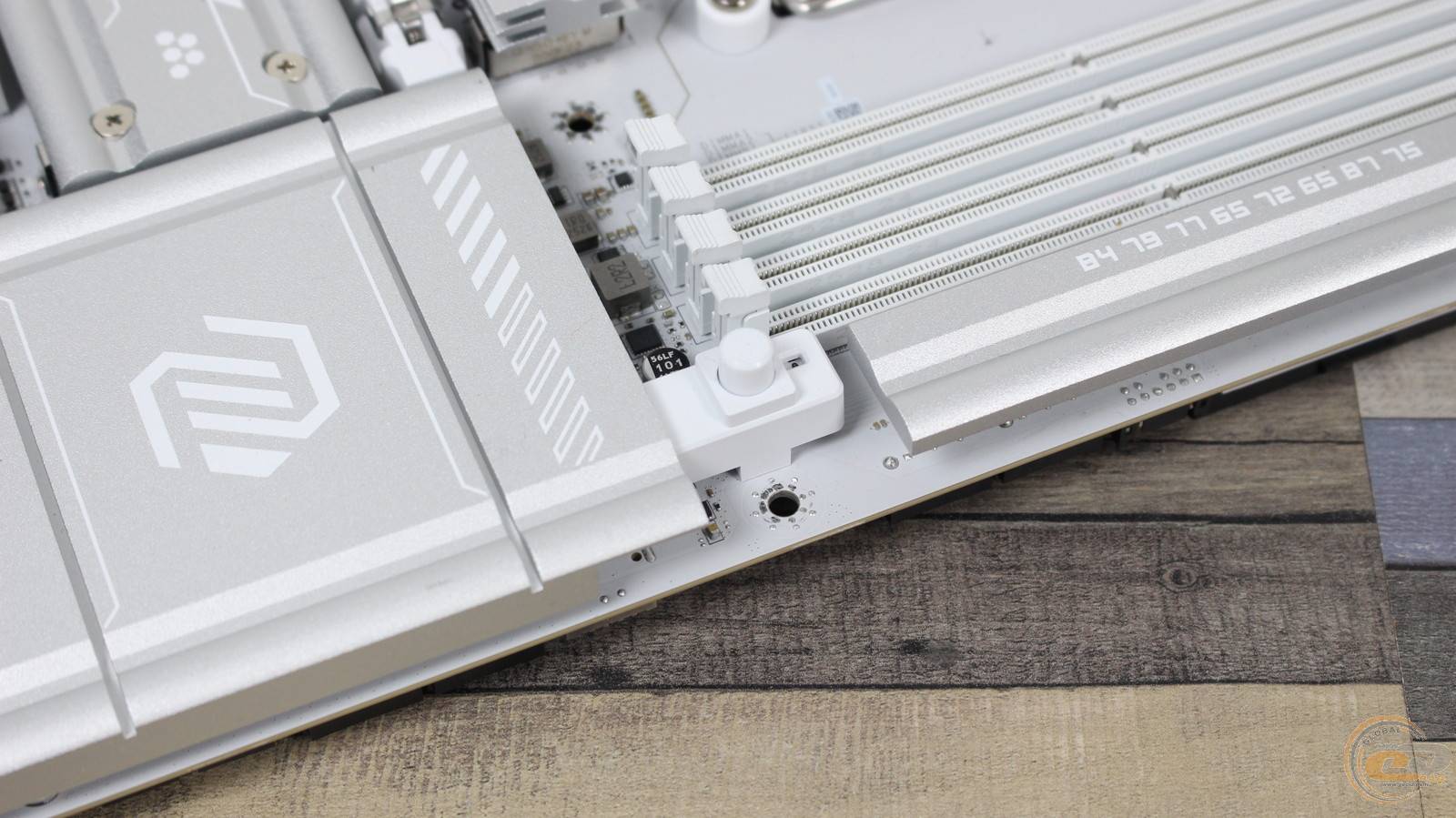

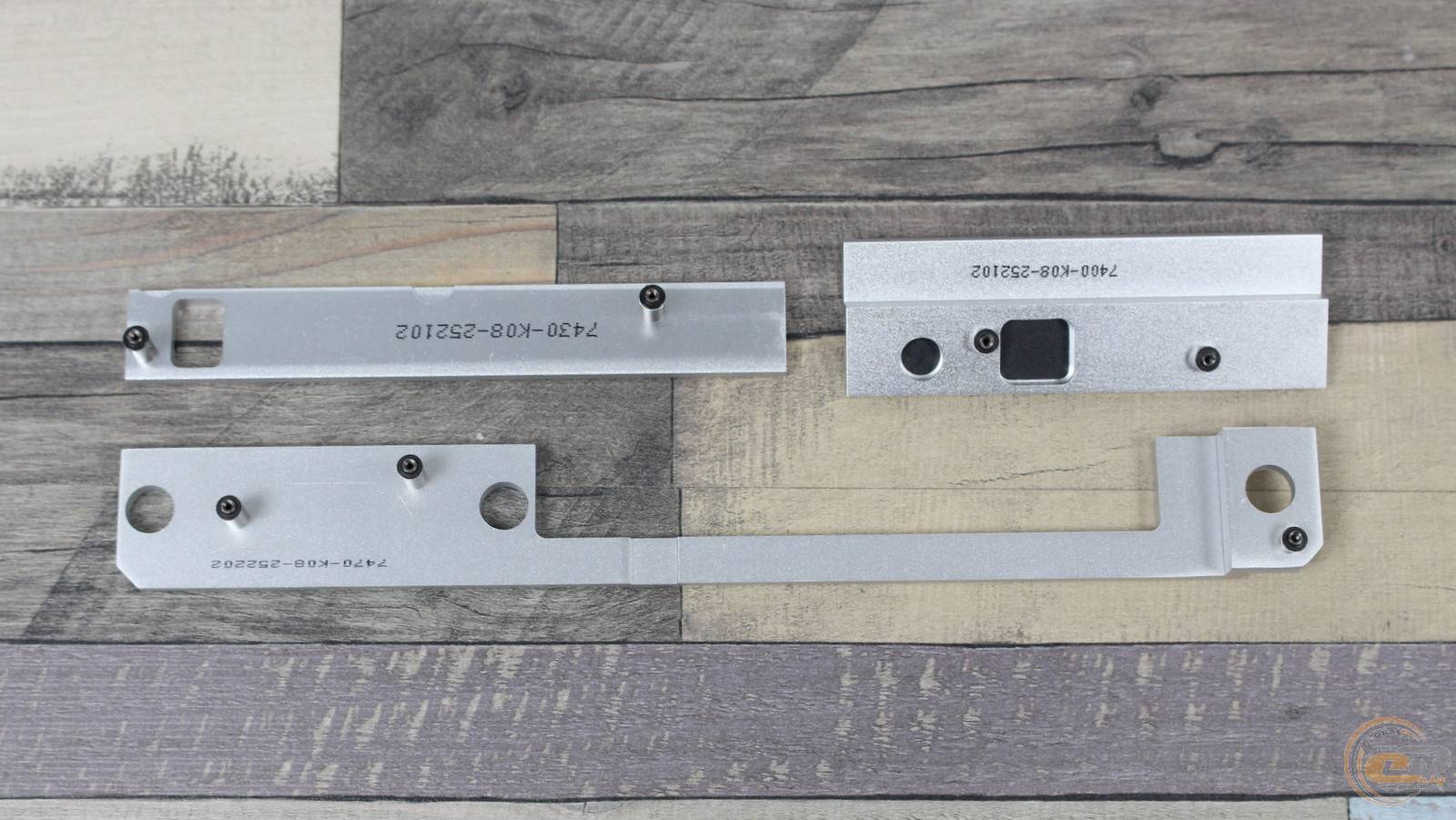

Вдоль правого борта расположена декоративная металлическая накладка. Похожие элементы есть также вдоль нижнего края платы и с левой стороны, прикрывая места, где у обычных материнских плат расположены колодки и разъемы.

Все эти декоративные элементы надежно зафиксированы винтами с обратной стороны платы.

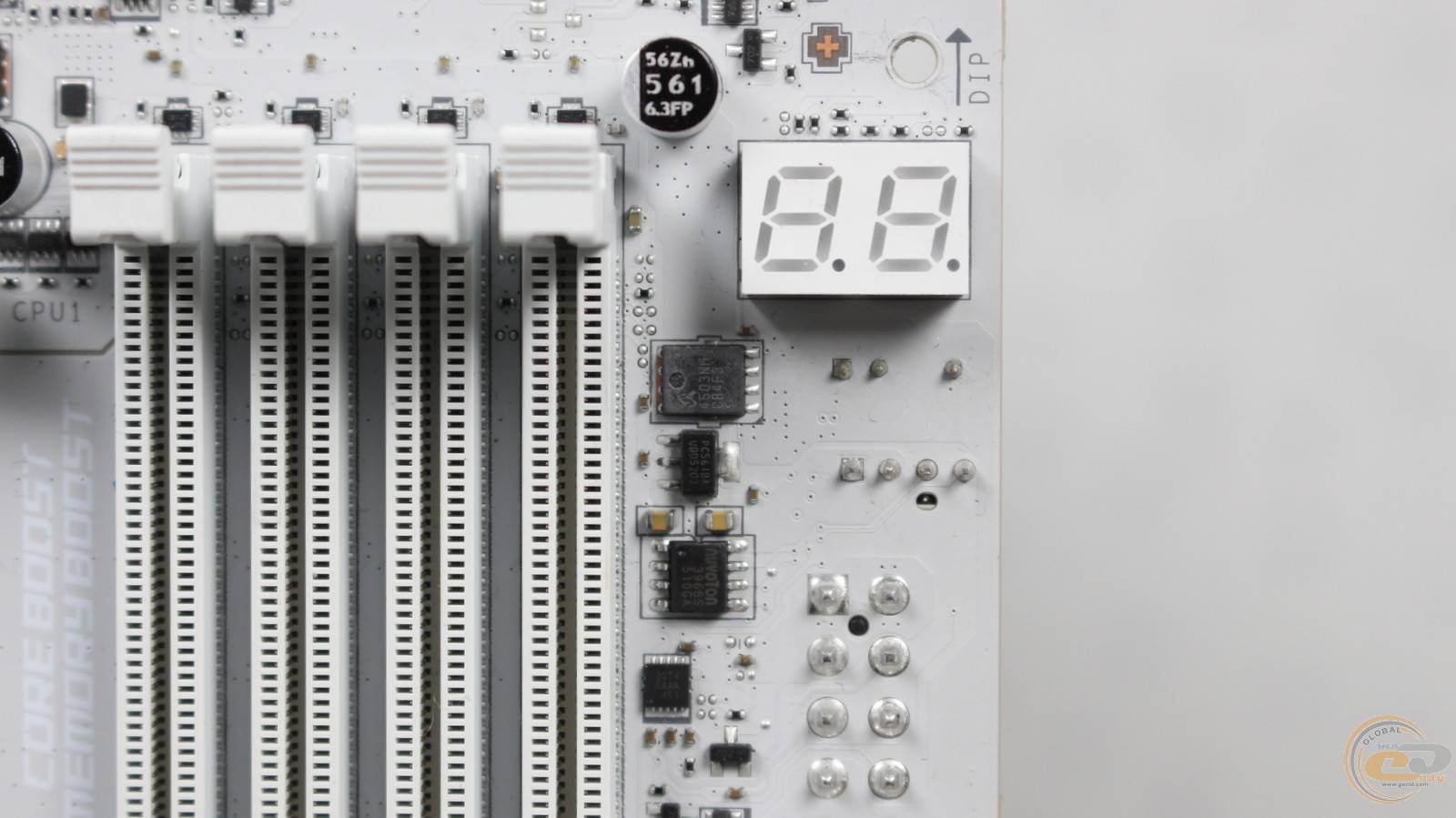

Здесь же присутствует очень полезное табло для вывода шестнадцатеричного кода в случае возникновения системной ошибки. Еще один индикатор сигнализирует об отсутствии питания на модулях памяти. Также здесь есть четыре светодиода, которые информируют о возникновении ошибок в процессе загрузки системы.

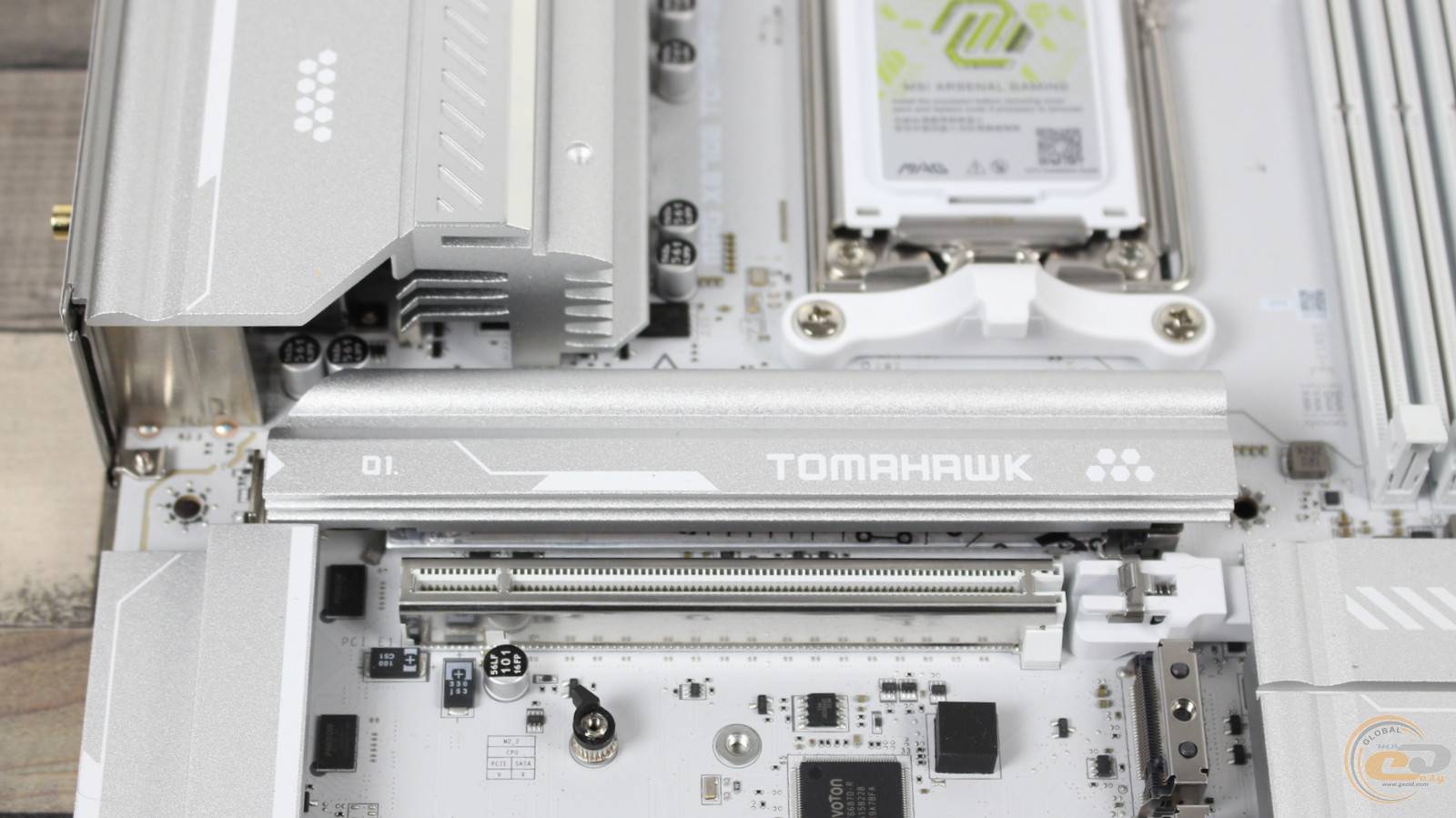

Ниже расположен механизм EZ PCIe Release для простого и удобного извлечения видеокарты из верхнего слота расширения.

Радиатор чипсета простирается до края платы. Под ним расположен топовый набор логики AMD X870E, предлагающий максимум возможностей. За 15 минут теста AIDA FPU охладитель нагрелся до 46°C, что является отличным показателем (при температуре в помещении 25°C).

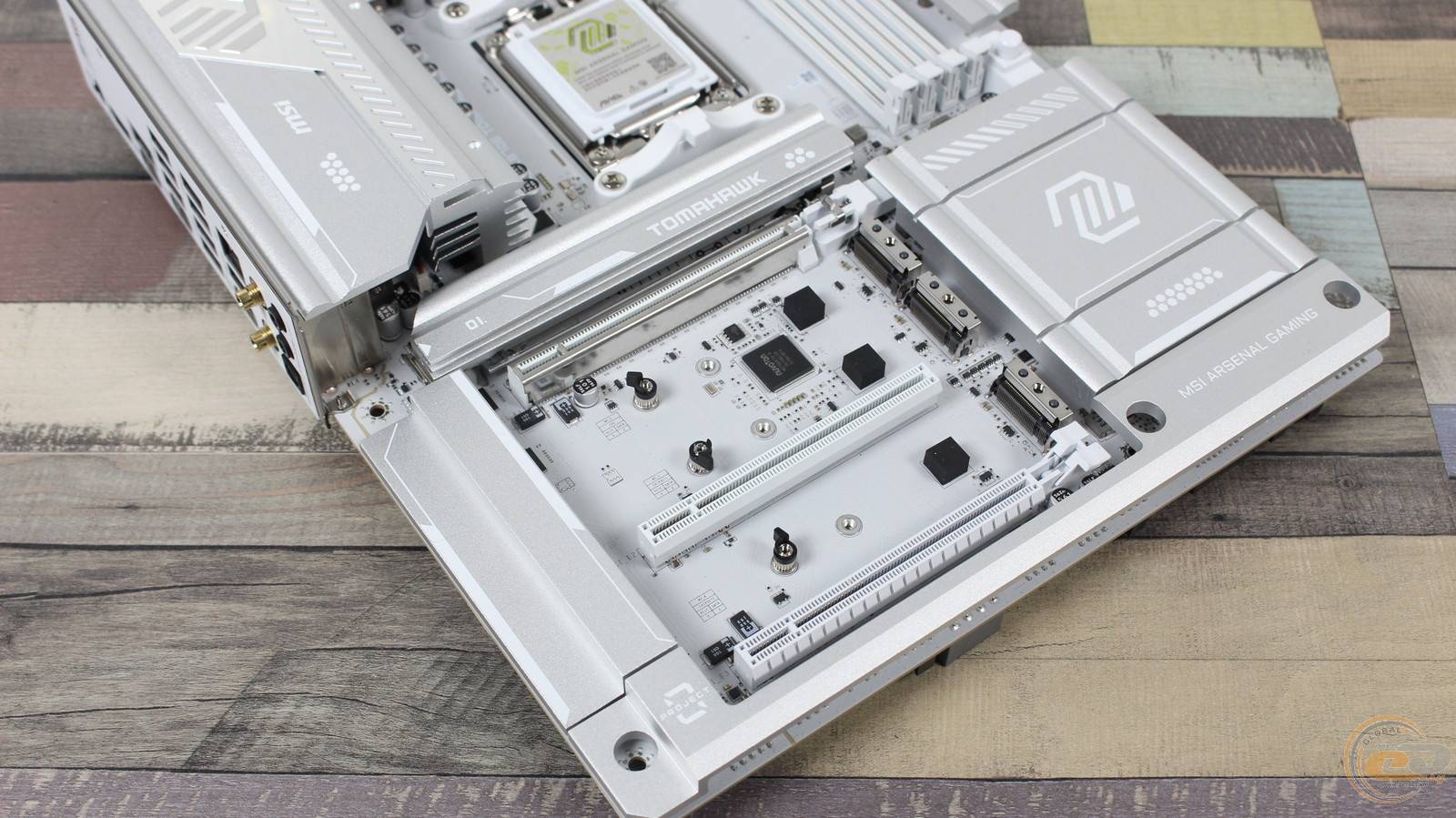

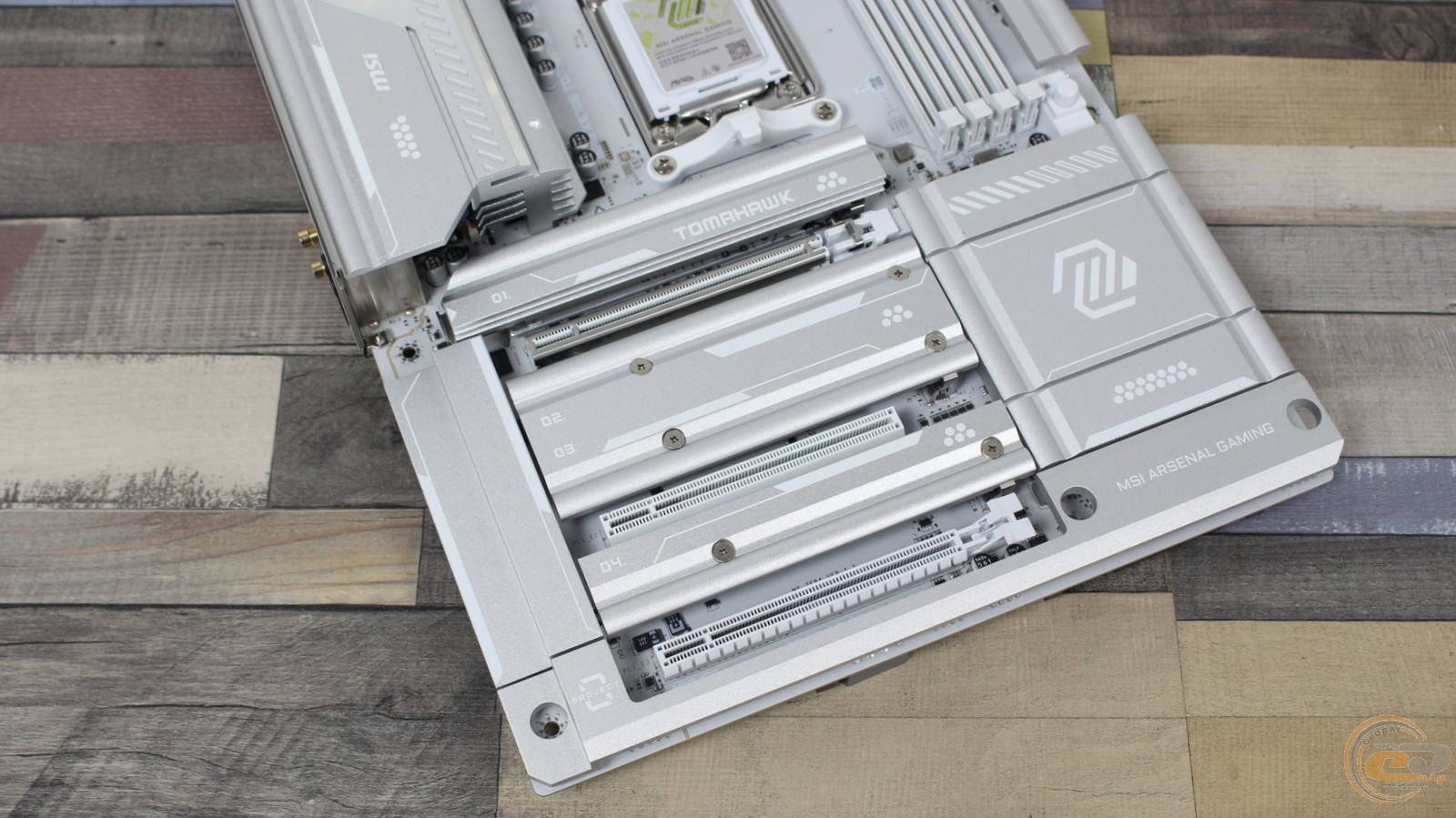

В составе MSI MAG X870E TOMAHAWK MAX WIFI PZ имеется три слота расширения:

1. PCI Express 5.0 x16 (в режиме х16);
2. PCI Express 3.0 x16 (в режиме х1).
3. PCI Express 4.0 x16 (в режиме х4).

Верхний из них традиционно усиленный. А из-за использования процессорных линий PCIe в случае AMD Ryzen 8000 он будет работать в соответствии со стандартом PCIe 4.0 и максимум в режиме x8 или x4.

Есть здесь и четыре посадочных места для SSD формата M.2 Socket 3.

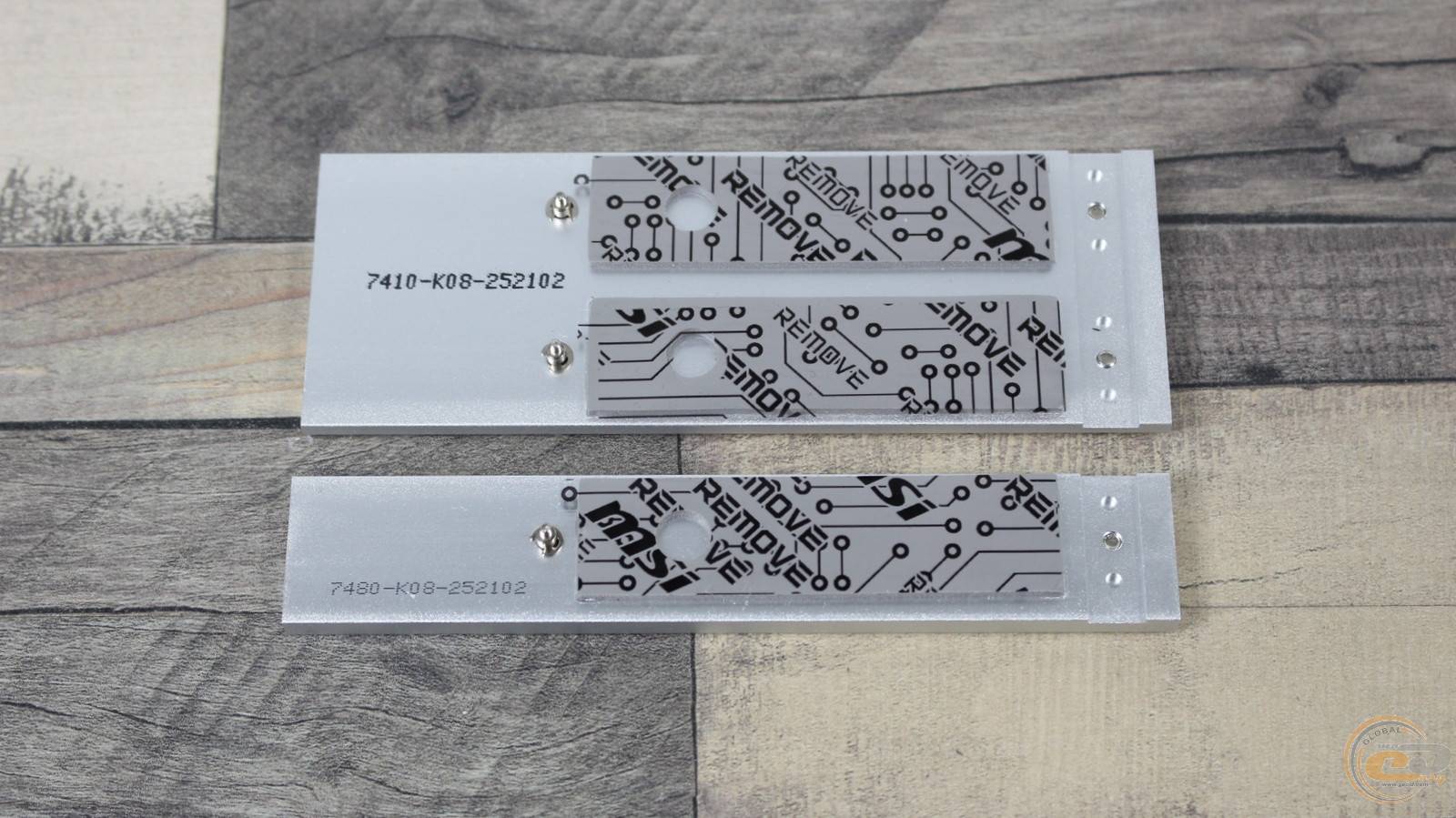

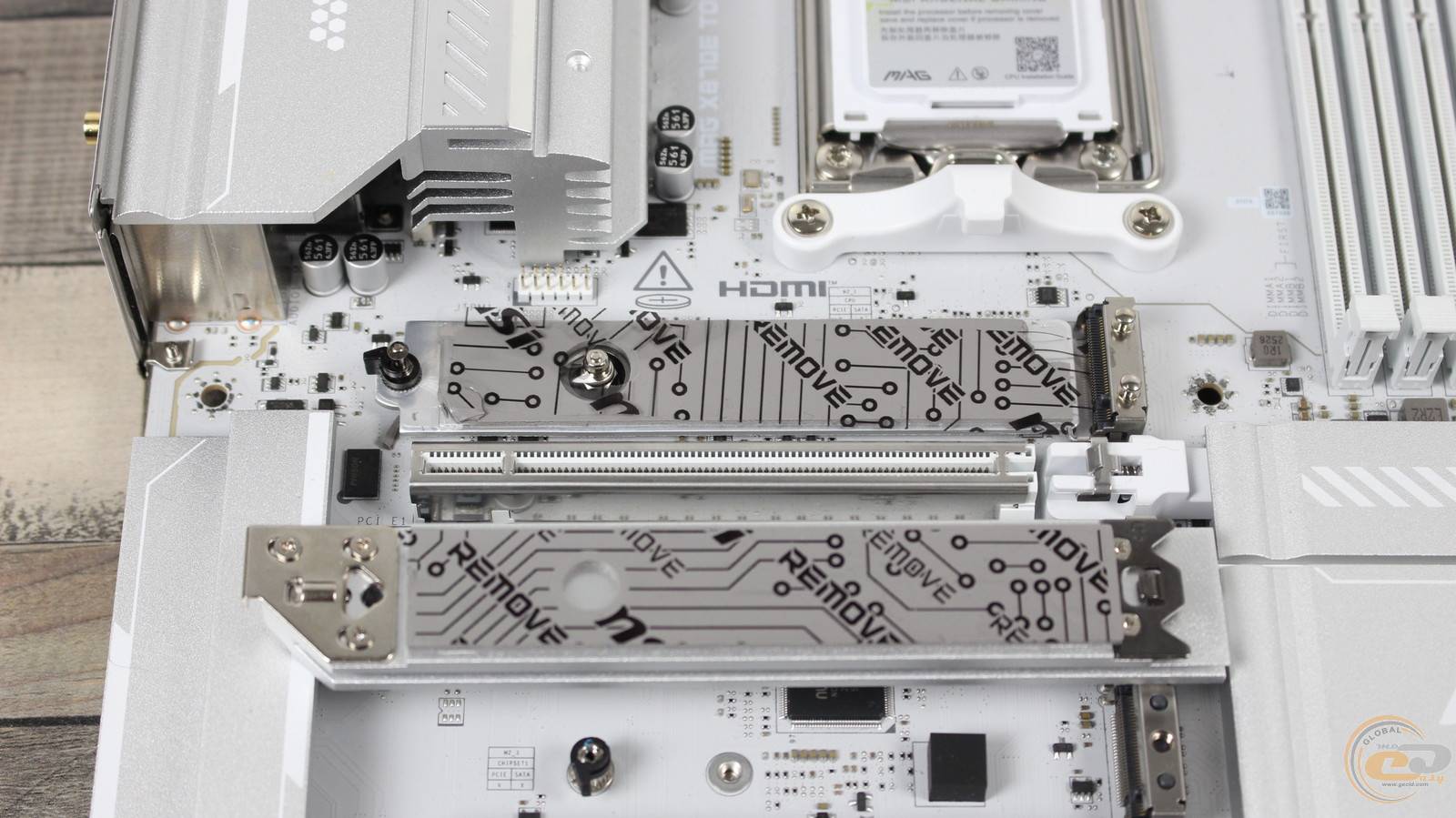

Верхний слот оснащен радиатором с фиксатором EZ M.2 Shield Frozr II для его быстрого снятия и установки. Дополнительное охлаждение предусмотрено и печатной платой. В обоих случаях присутствуют термопрокладки, защищенные заводской пленкой, которые необходимо снять перед установкой SSD.

Сюда поместится накопитель форм-фактора M.2 2280 или 22110 с высокоскоростным интерфейсом PCIe 5.0 x4. В случае использования процессоров AMD Ryzen 8000 этот разъем будет работать в режиме PCIe 4.0 x4.

Ниже расположен слот M.2_2 стандарта PCIe 5.0 x4 для SSD формата M.2 2260 или 2280. Здесь ограничения еще более жесткие: при использовании процессоров AMD Ryzen 8700/8600/8400 он будет работать в режиме PCIe 4.0 x0, а в паре с Ryzen 8500 / 8300 —  будет неактивным.

С другой стороны, вряд ли кто-нибудь будет покупать столь дорогую плату под бюджетные решения линейки Ryzen 8000. А вот следующее ограничение уже не зависит от используемого процессора — при задействовании тыльных портов USB4 Type-C слот M.2_2 будет работать максимум в режиме PCIe 5.0 x2 вместо x4.

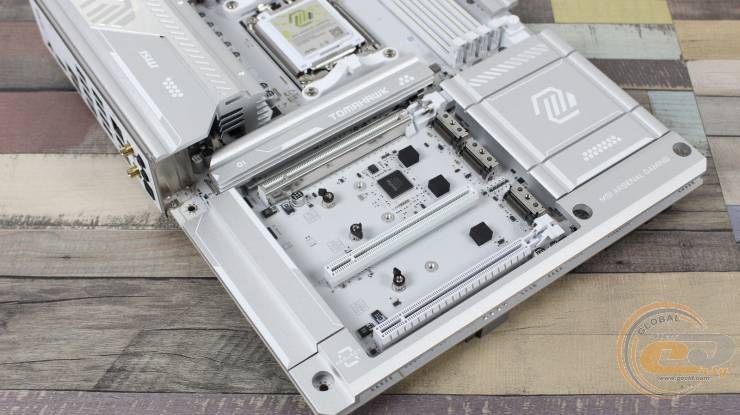

Два нижних слота рассчитаны на накопители аналогичного формата. Они используют чипсетные линии в конфигурации PCIe 4.0 x4 без каких-либо ограничений. А самое низкое из них, кроме стандартных 22-мм устройств, поддерживает также более широкие 25-мм накопители.

Для безвинтового монтажа SSD все разъемы M.2 оборудованы фиксаторами EZ M.2 CLIP II, а комплектный ключ позволит установить его в нужное положение.

А вот радиаторы для упомянутых слотов фиксируются при помощи винтов.

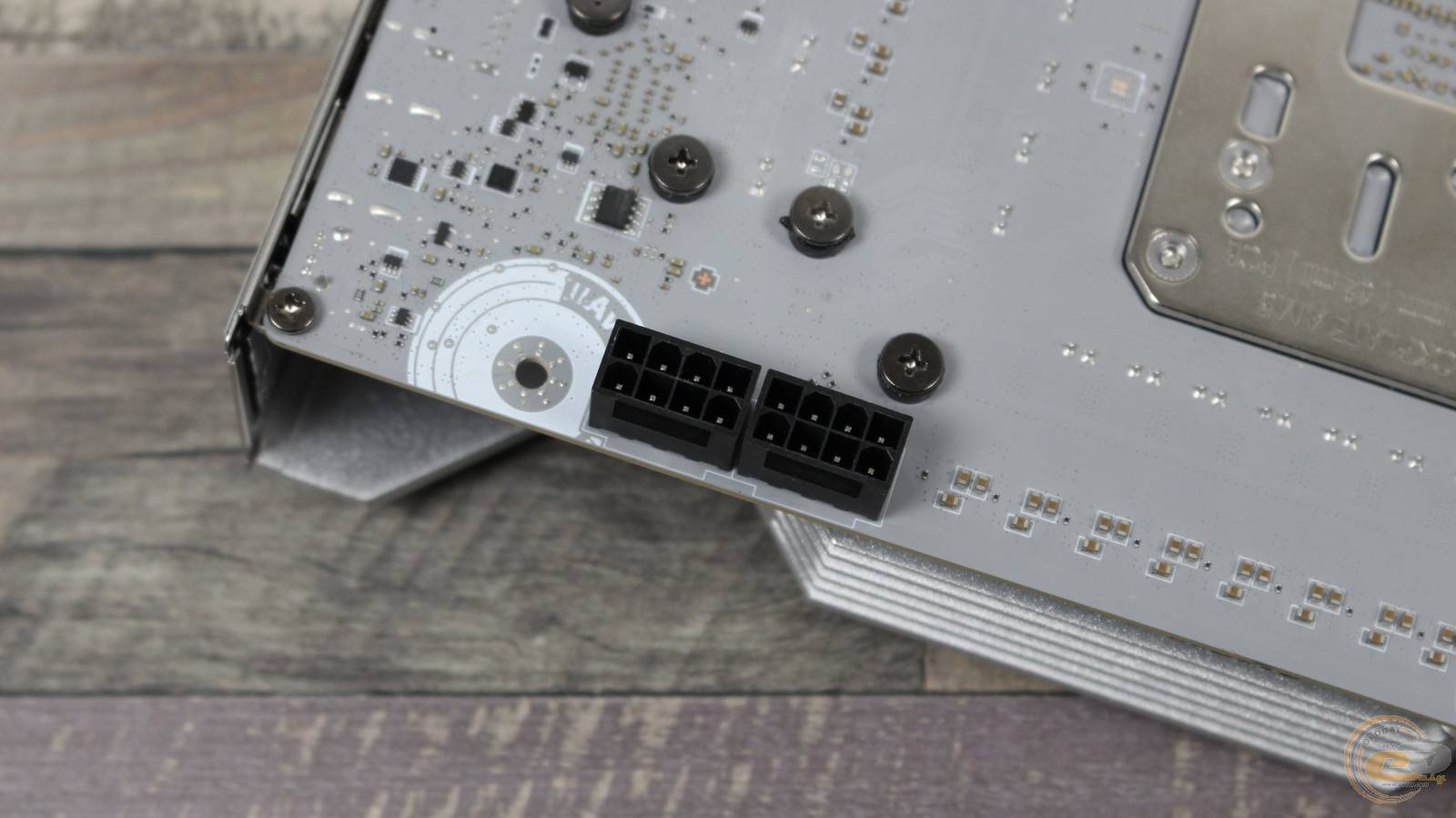

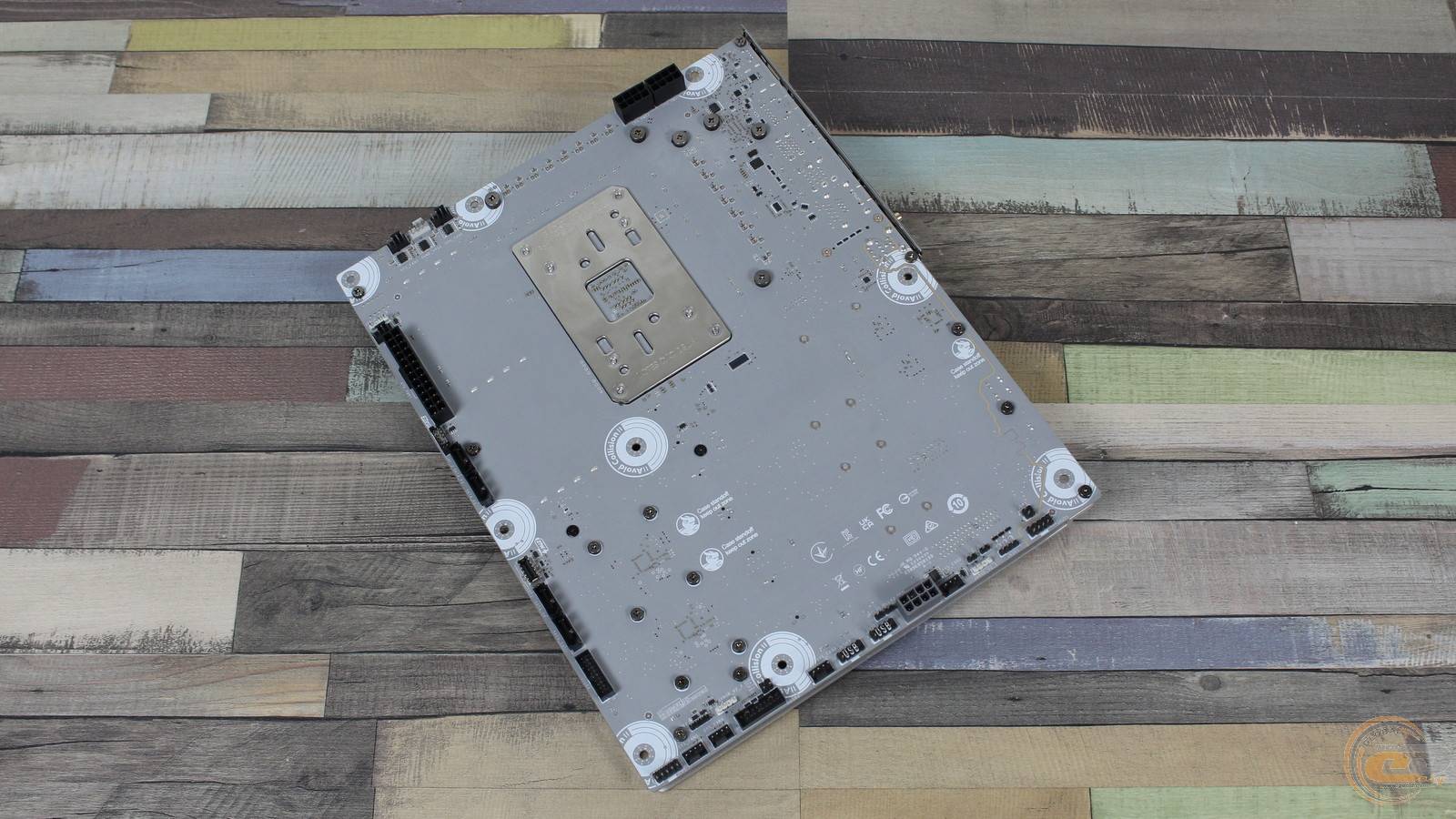

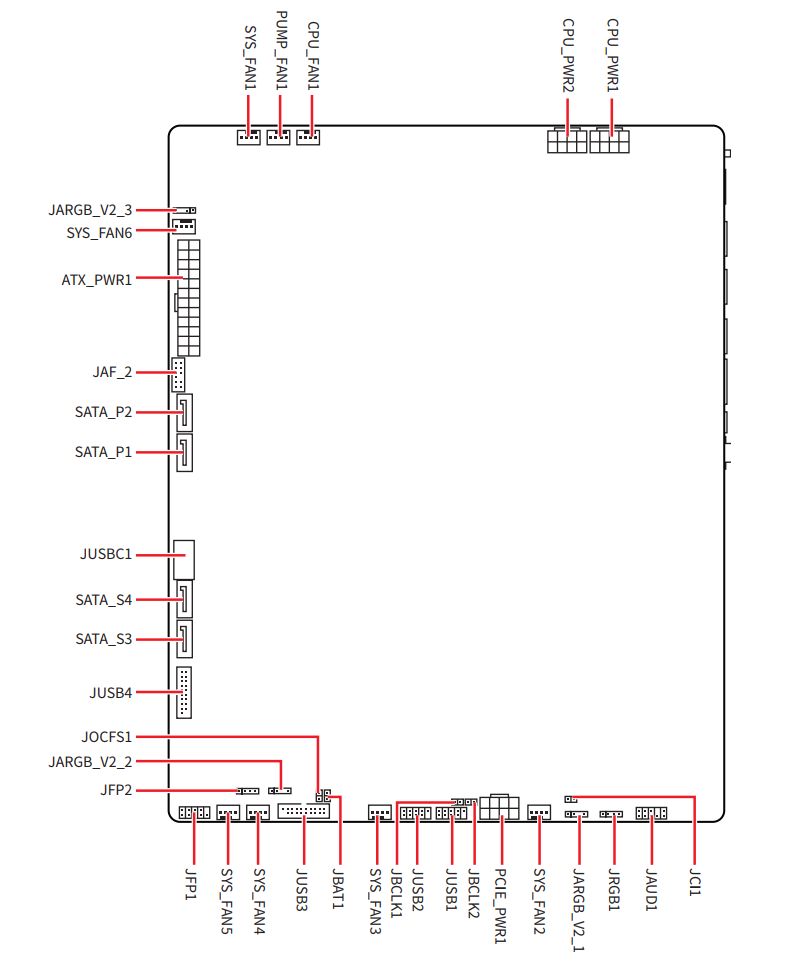

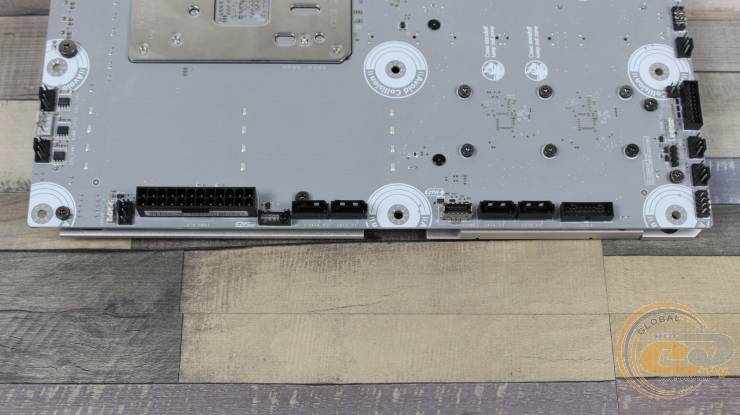

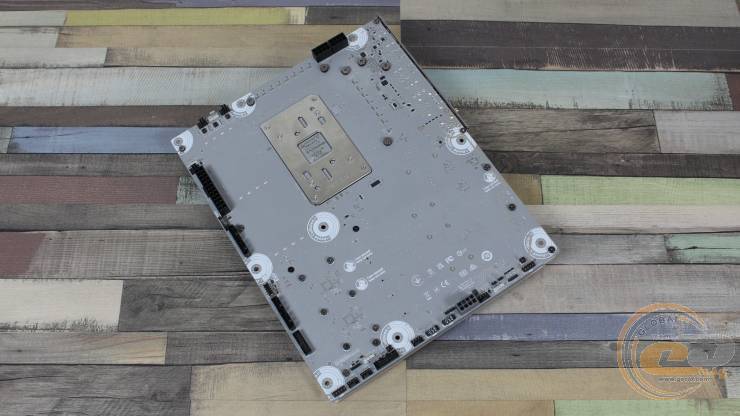

Теперь давайте рассмотрим те элементы, которые переехали на обратную сторону платы. Для питания процессора предусмотрена пара 8-контактных разъемов ATX12V, расположенных вдоль верхнего края.

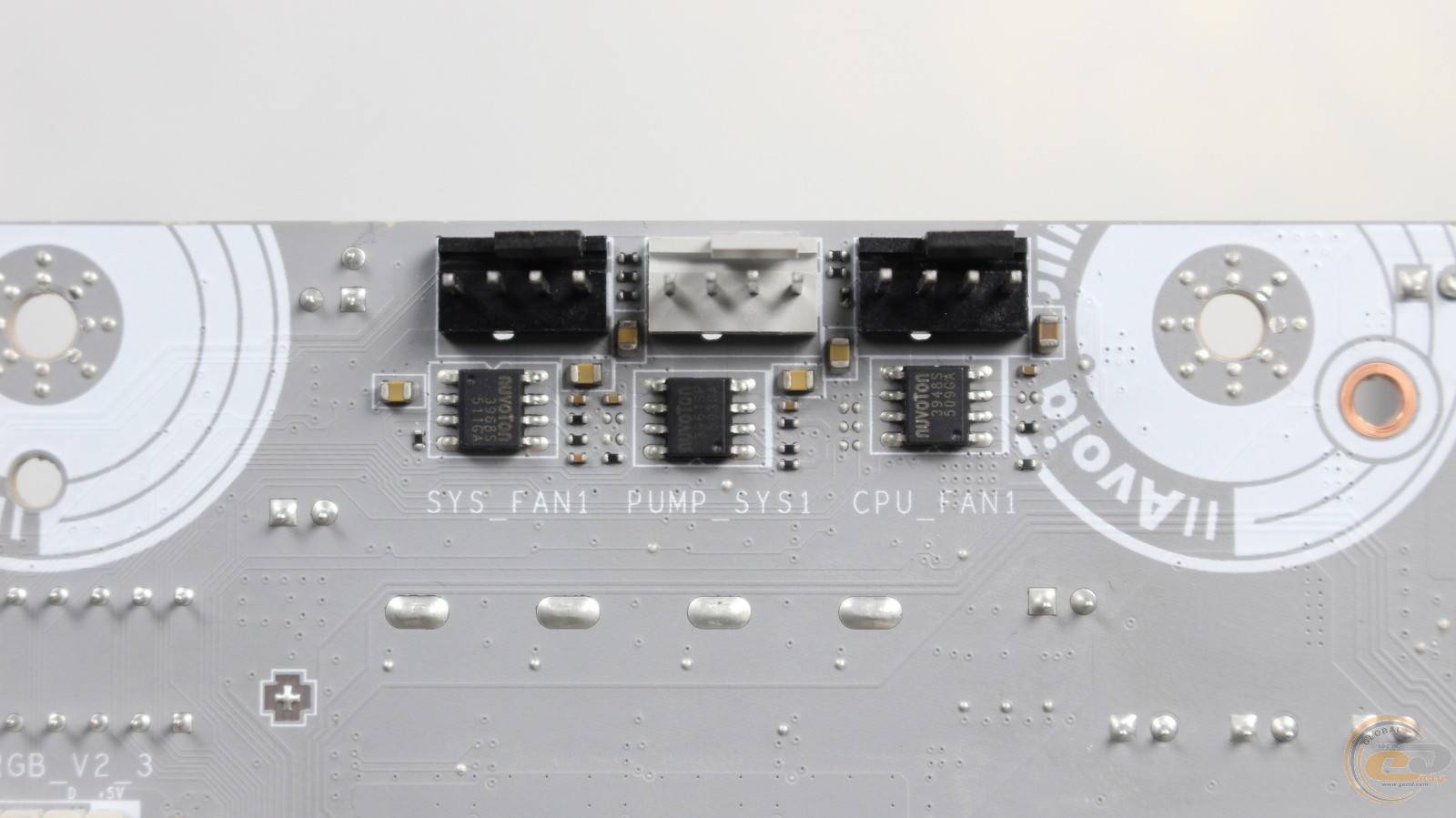

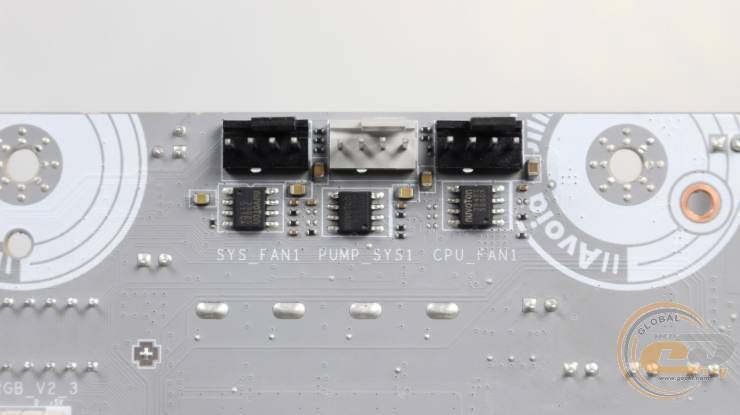

С противоположной стороны распаяны три 4-контактных коннектора для подключения процессорного кулера, помпы и корпусного вентилятора.

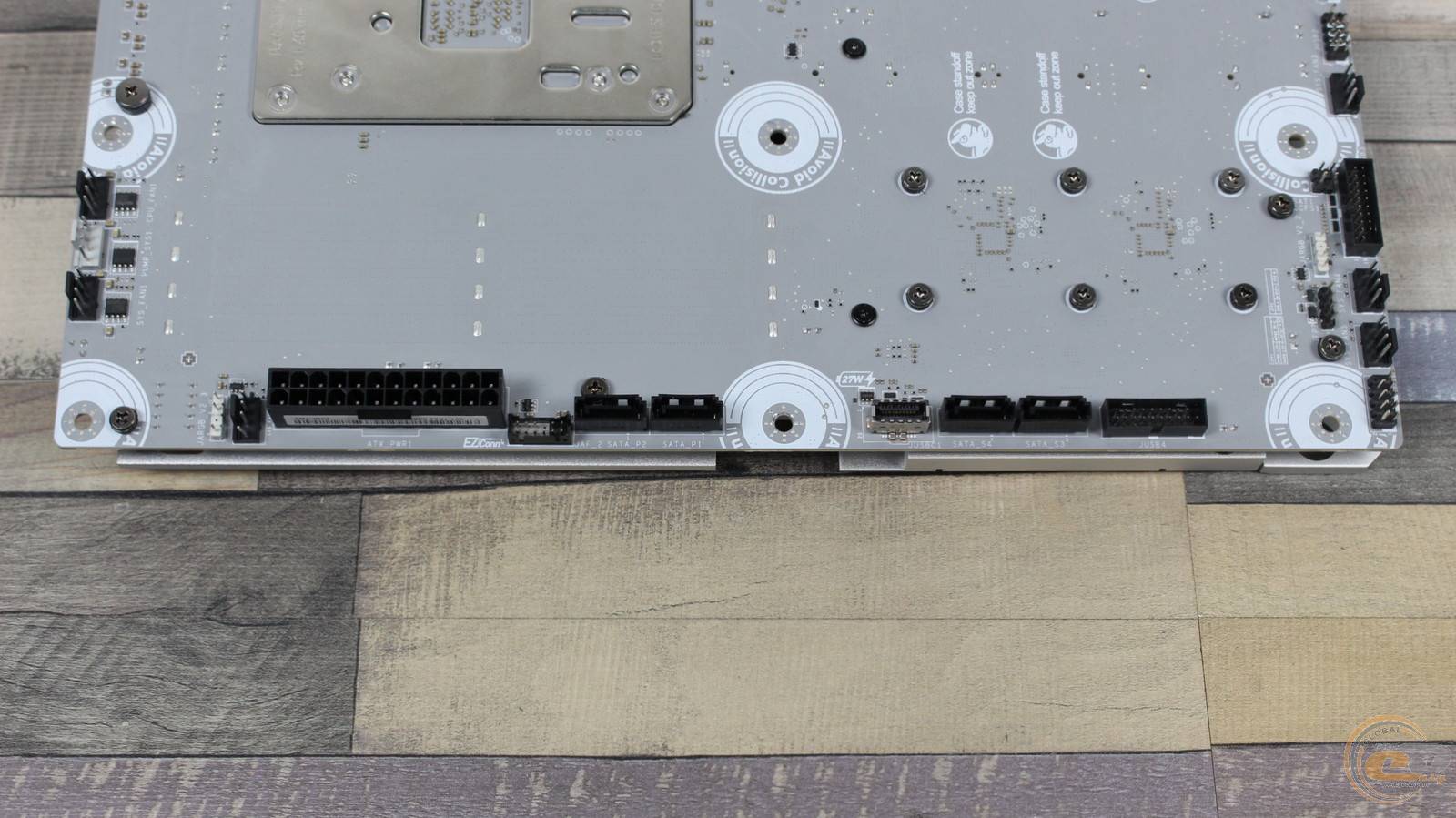

А теперь опускаемся вниз. Здесь находится колодка подключения адресной LED-подсветки, корпусного вентилятора, 24-контактный разъем питания ATX и колодка JAF_2. Последняя с помощью комплектного кабеля-переходника позволяет одновременно подсоединить к плате вентилятор, его RGB-подсветку и USB-устройства.

Еще ниже расположены четыре SATA 6 Гбит/с и две колодки USB. Верхняя – стандарта USB 3.2 Gen 2x2 с пропускной способностью до 20 Гбит/с и поддержкой передачи питания до 27 Вт. Другая предназначена для пары портов USB 3.2 Gen 1 и поддерживает скорость до 5 Гбит/с.

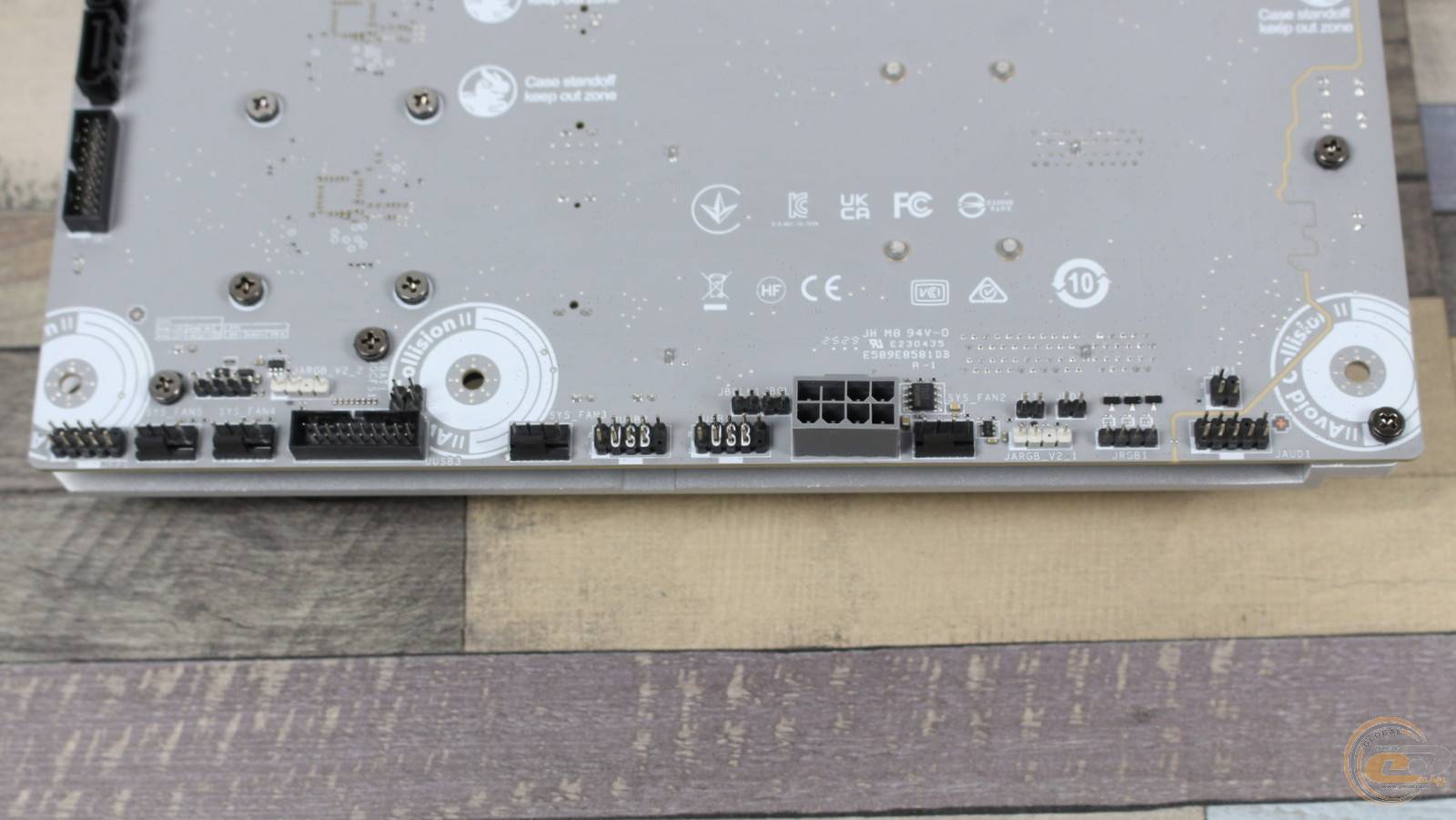

Впрочем, наибольшее количество элементов традиционно сосредоточено вдоль нижнего края платы. Среди них: колодка фронтальной панели, одна колодка для LED-ленты и две для ARGB, колодка сигнализации об открытии корпуса, четыре разъема для вентиляторов, 8-контактный разъем питания PCIe, две колодки USB 2.0, джампер очистки CMOS и управление частотой BCLK, а также колодка BCLK.

К слову, при подключении передней панели будет полезным комплектный кабель EZ Front Panel Cable. Кроме того, на плате имеется TPM-колодка, правда, расположена она с лицевой стороны ближе к процессорному разъему.

Всего на MSI MAG X870E TOMAHAWK MAX WIFI PZ есть четыре колодки подсветки, восемь разъемов для вентиляторов и помпы с поддержкой ШИМ-регулировки, а также фирменный универсальный разъем.

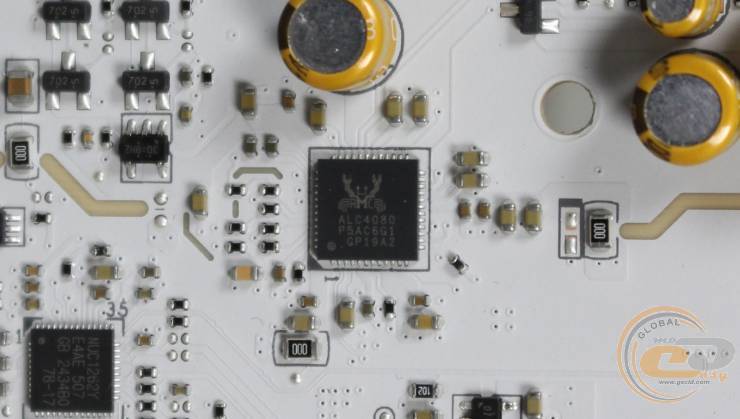

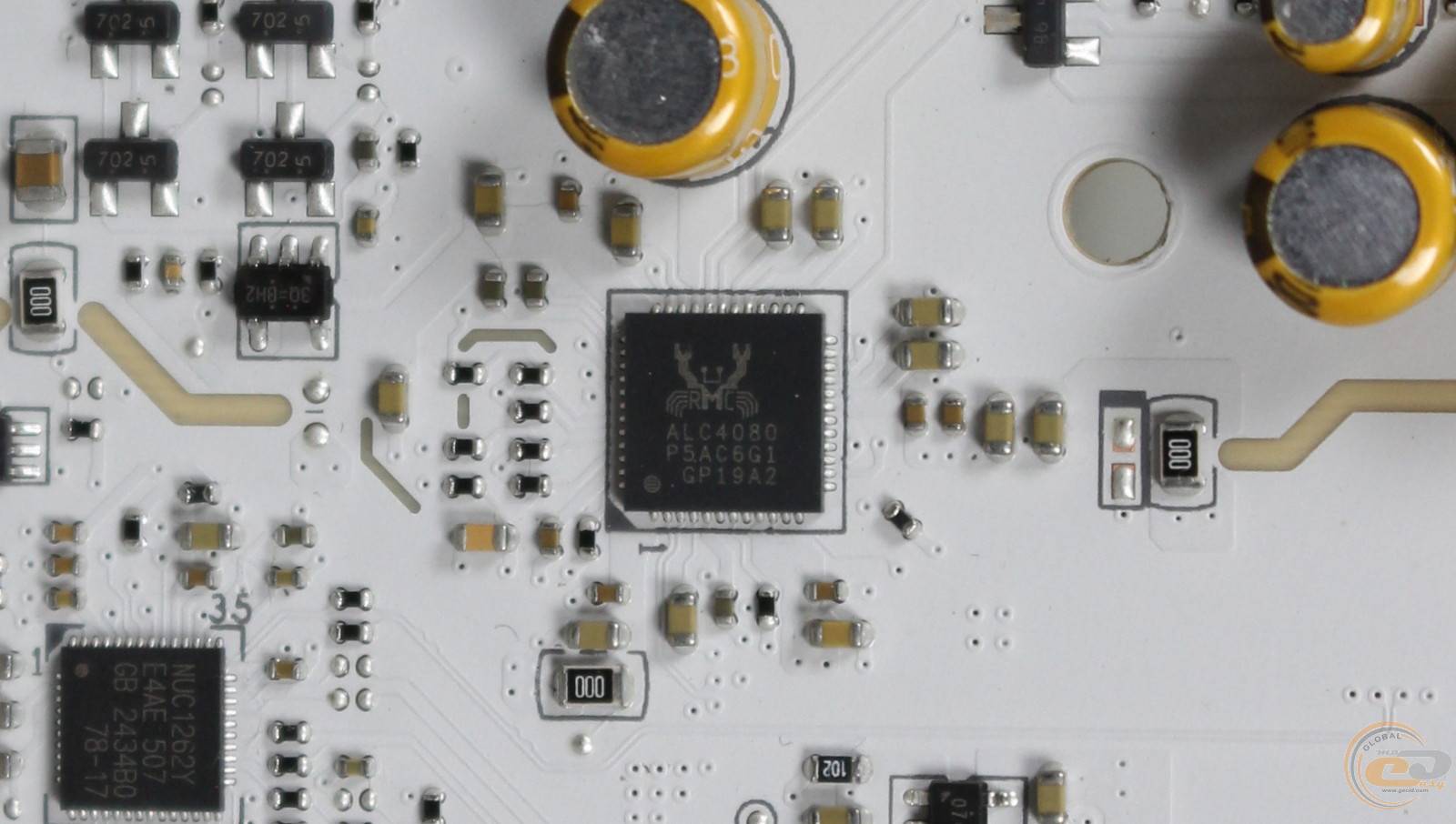

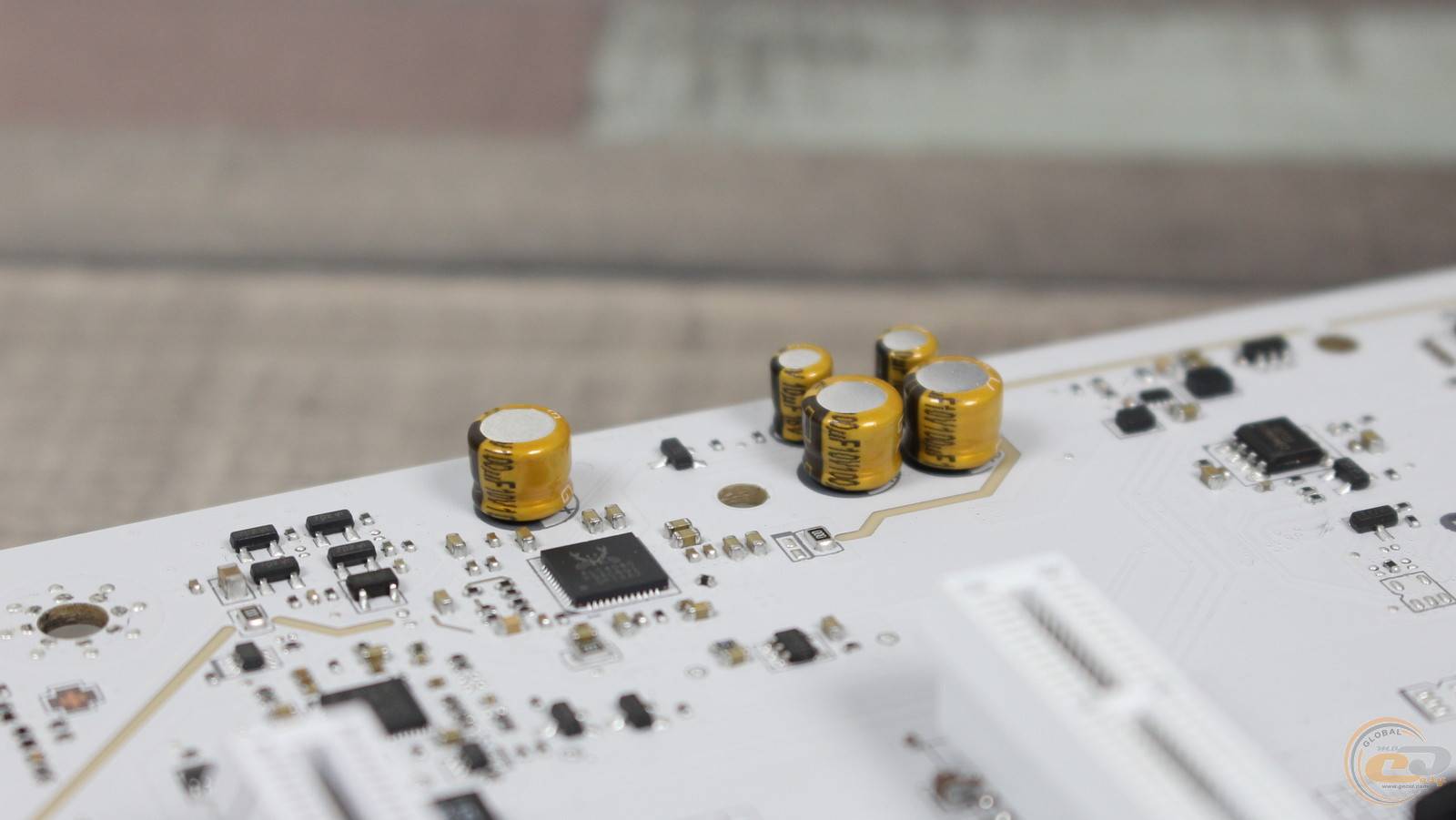

Аудиотракт построен на топовом 7.1-канальном кодеке Realtek ALC4080 и дополненый экранированием и аудиоконденсаторами.

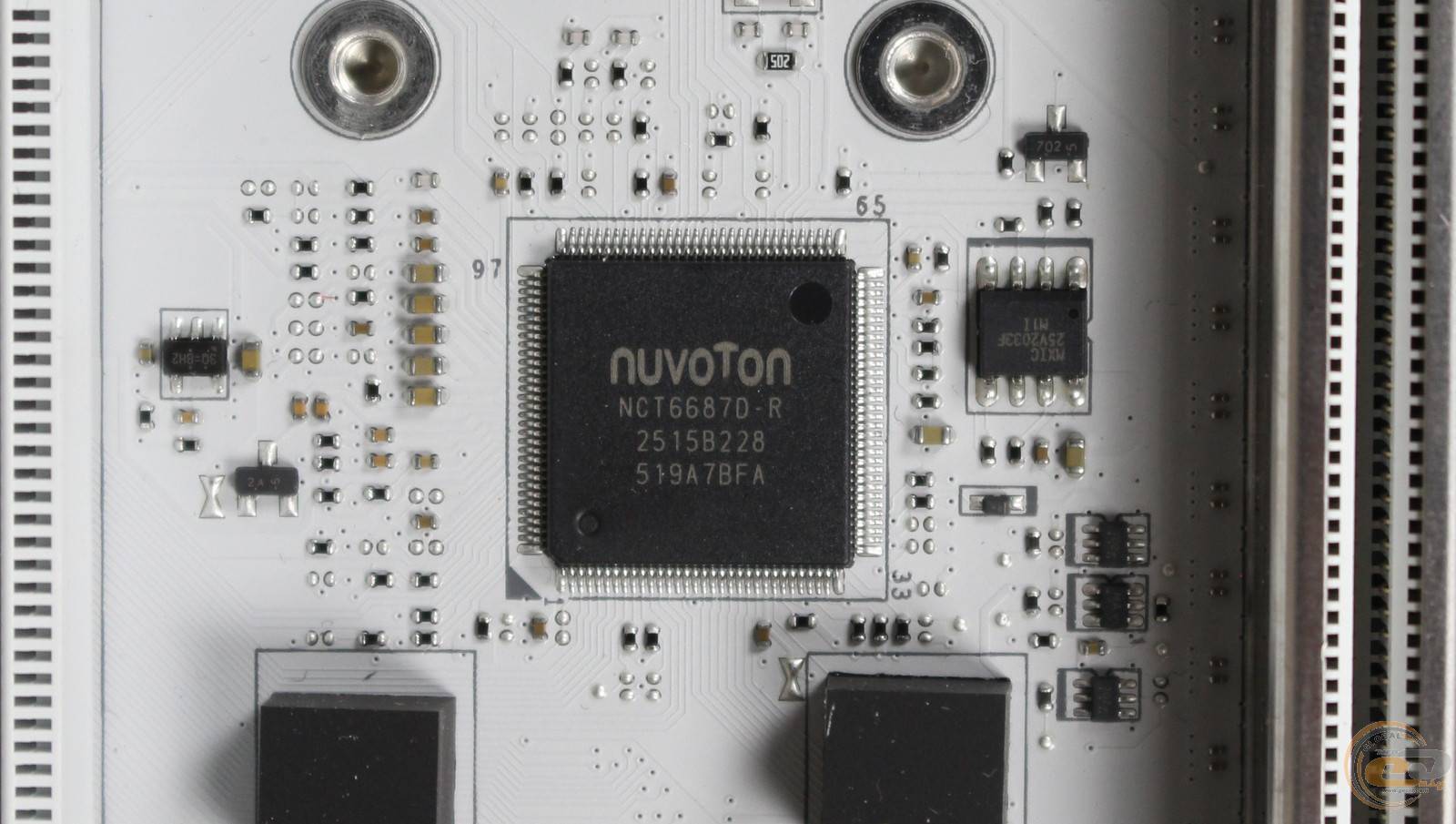

Мультиконтроллер же представлен чипом NUVOTON NCT6687D-R.

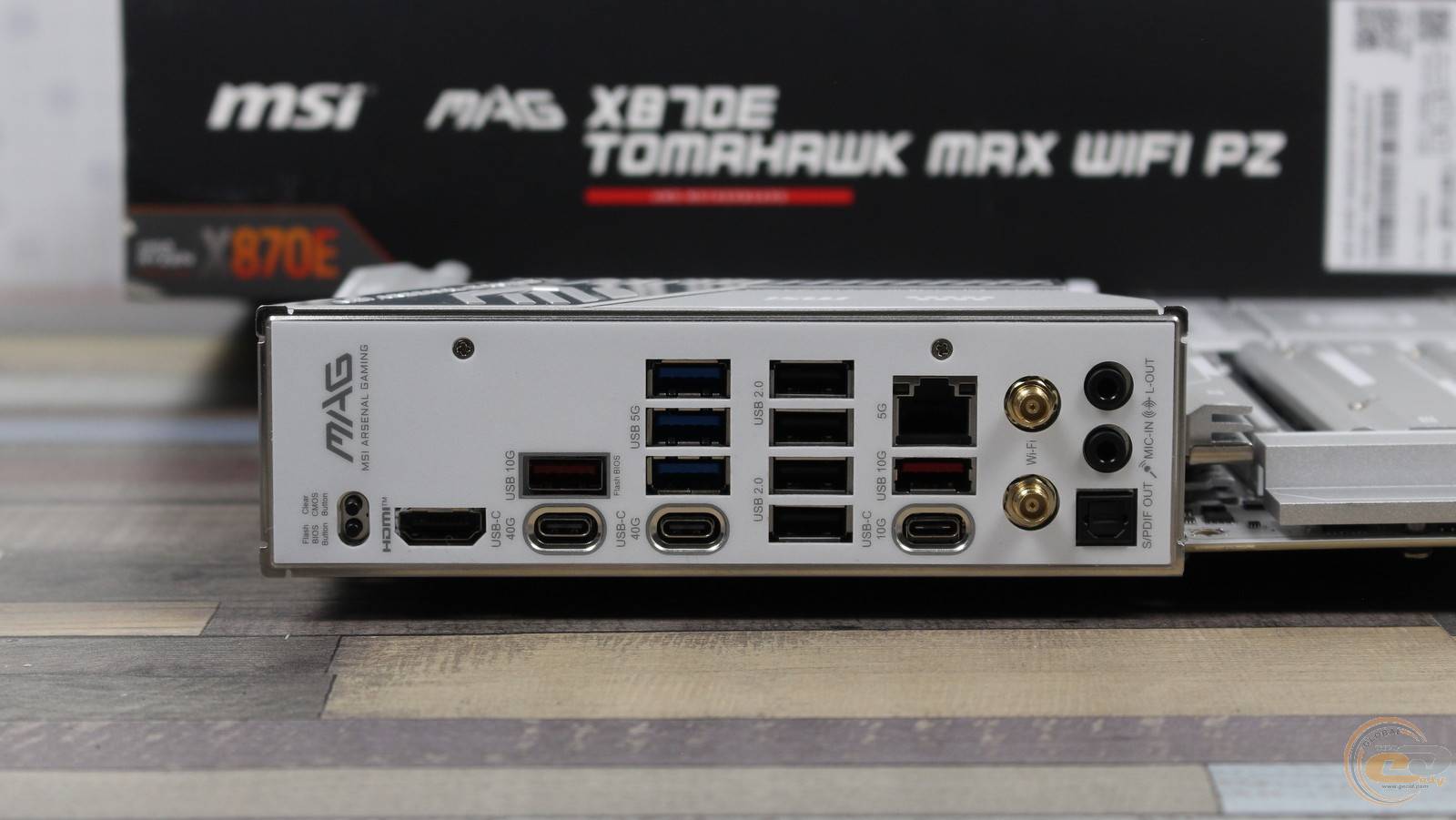

Интерфейсная панель радует разнообразием портов и кнопок. В их числе:

• 1 x кнопка обновления BIOS
• 1 x кнопка сброса CMOS
• 1 х HDMI
• 2 х USB4 (40 Гбит/с) Type-C с функцией DisplayPort
• 1 х USB 3.2 Gen 2 (10 Гбит/с) Type-C
• 2 х USB 3.2 Gen 2 (10 Гбит/с) Type-A
• 3 х USB 3.2 Gen 1 (5 Гбит/с) Type-A
• 4 х USB 2.0 Type-A
• 1 x RJ45 (5 Гбит/с)
• 2 х коннекторы антенн Wi-Fi
• 1 x оптический S/PDIF аудиовыход
• 2 x 3,5-мм аудиопорты

Перечень действительно большоей и позволяет подключить все необходимое – от дисплея до периферии. Также здесь доступны 12 USB-портов разных стандартов, включая USB4, а две кнопки добавляют удобства при настройке системы.

Кстати, в этой материнской плате используется увеличенный объем чипа BIOS – 512 Мбит против привычных 256 Мбит.

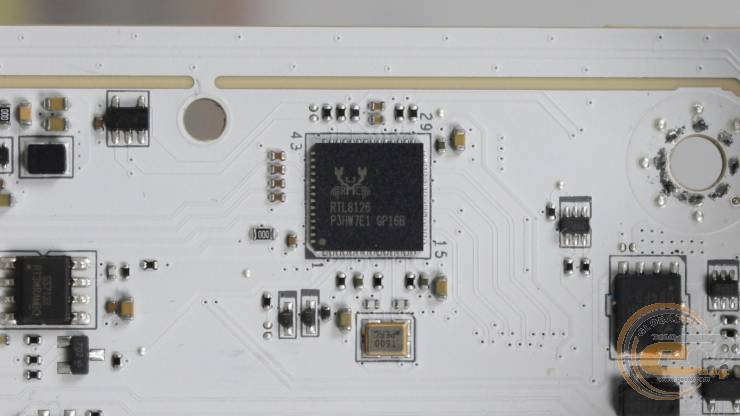

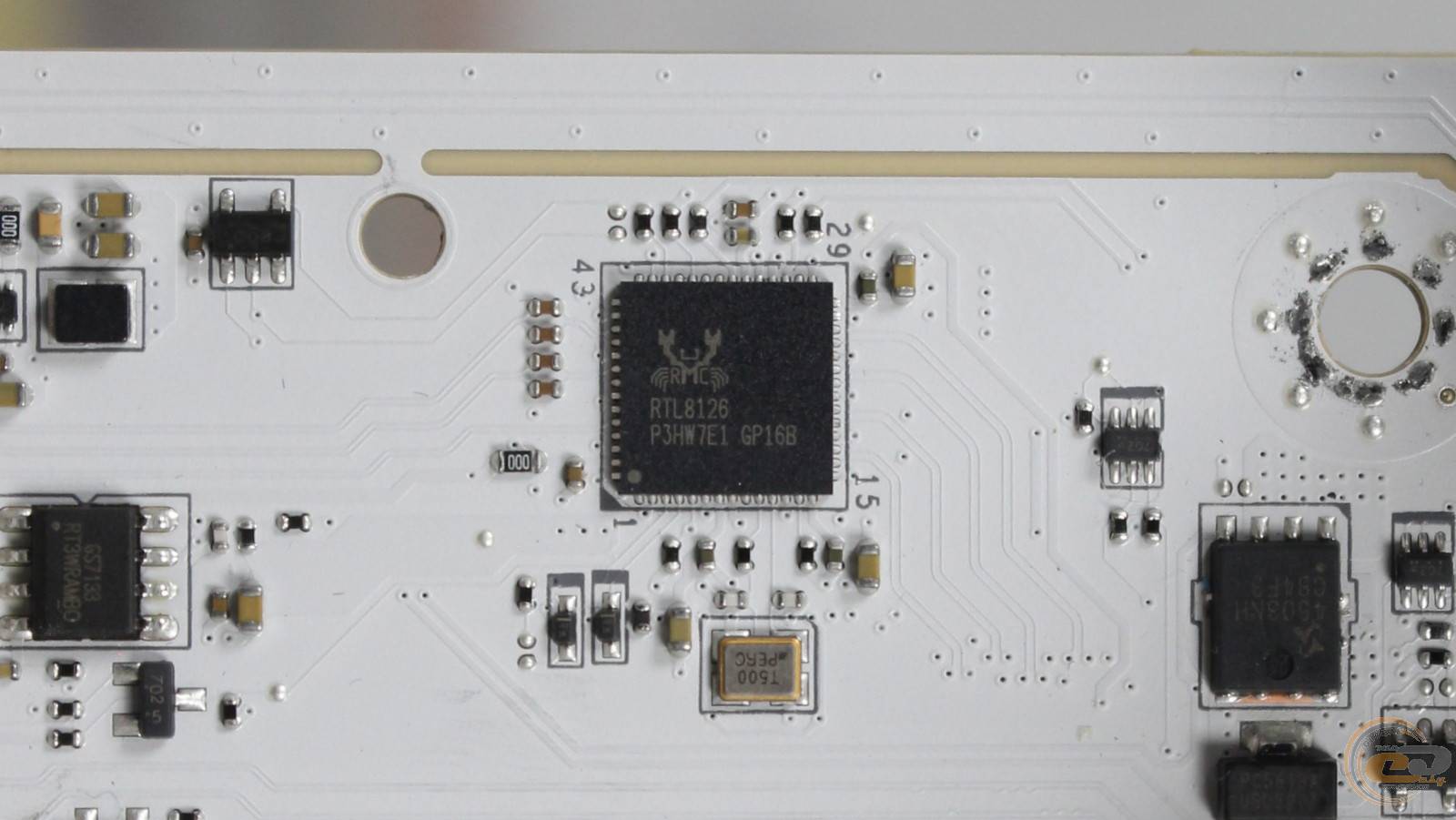

Чип Realtek RTL8126 обеспечивает работу 5-гигабитного LAN-порта.

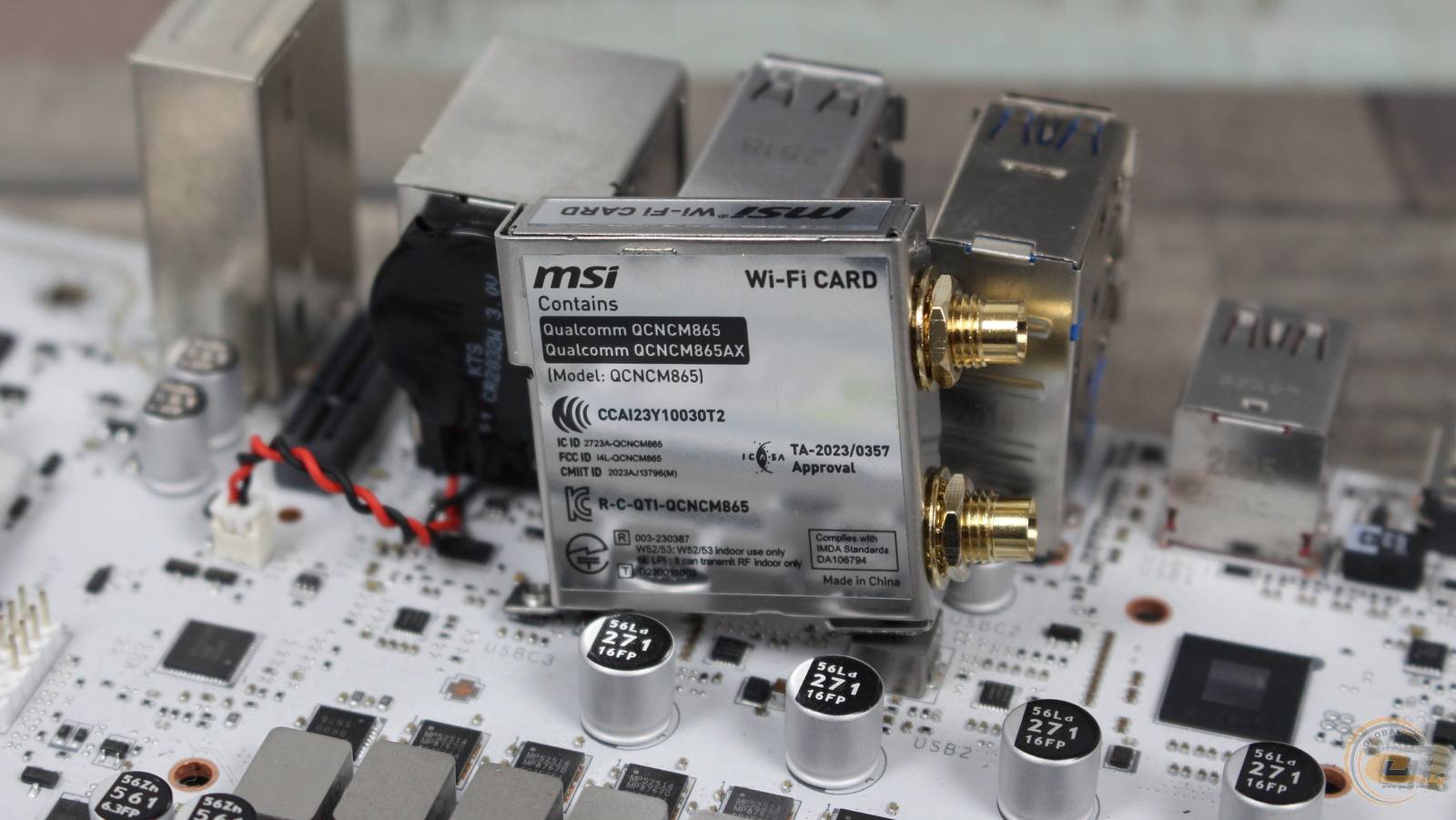

В свою очередь, модуль Qualcomm QCNCM865 вместе с комплектной антенной EZ Antenna с магнитным креплением обеспечивает поддержку Wi-Fi 7 и Bluetooth 5.4. А рядом расположена батарейка CMOS формата CR2032 с 2-контактным коннектором – такая же, как используется в ноутбуках.

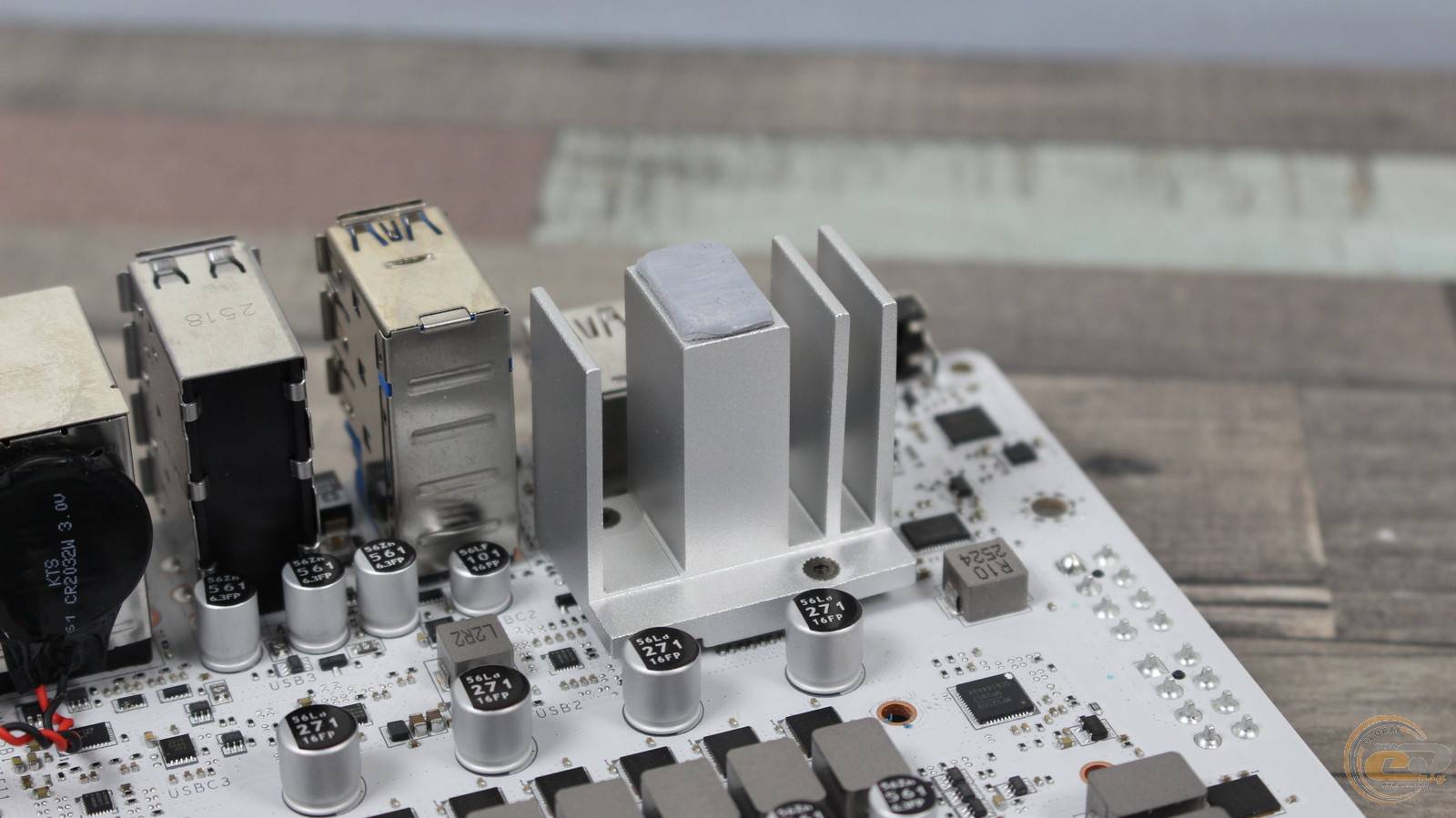

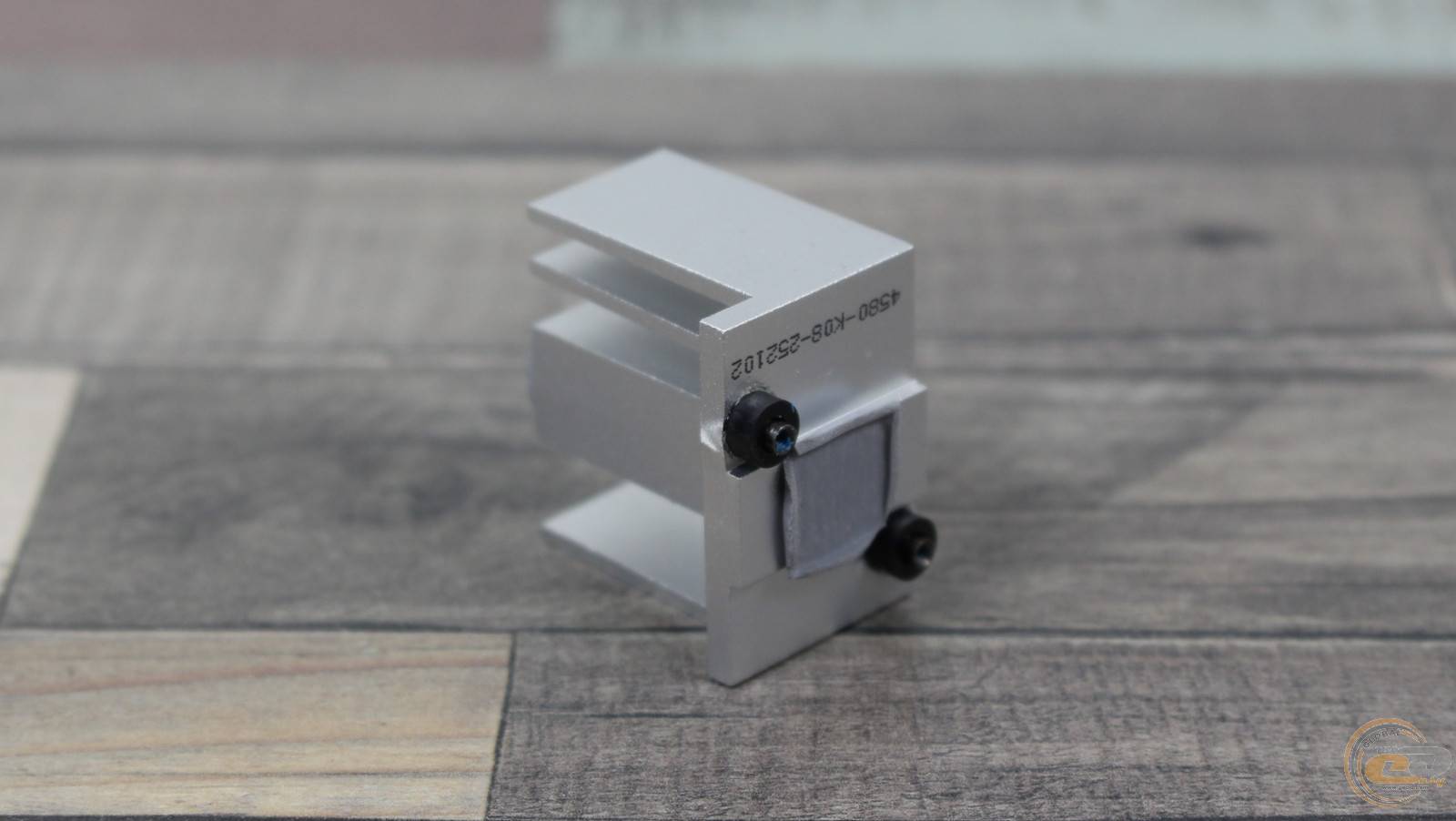

Под кожухом также находится радиатор контроллера ASMedia ASM4242, отвечающий за работу пары портов USB4.

UEFI BIOS

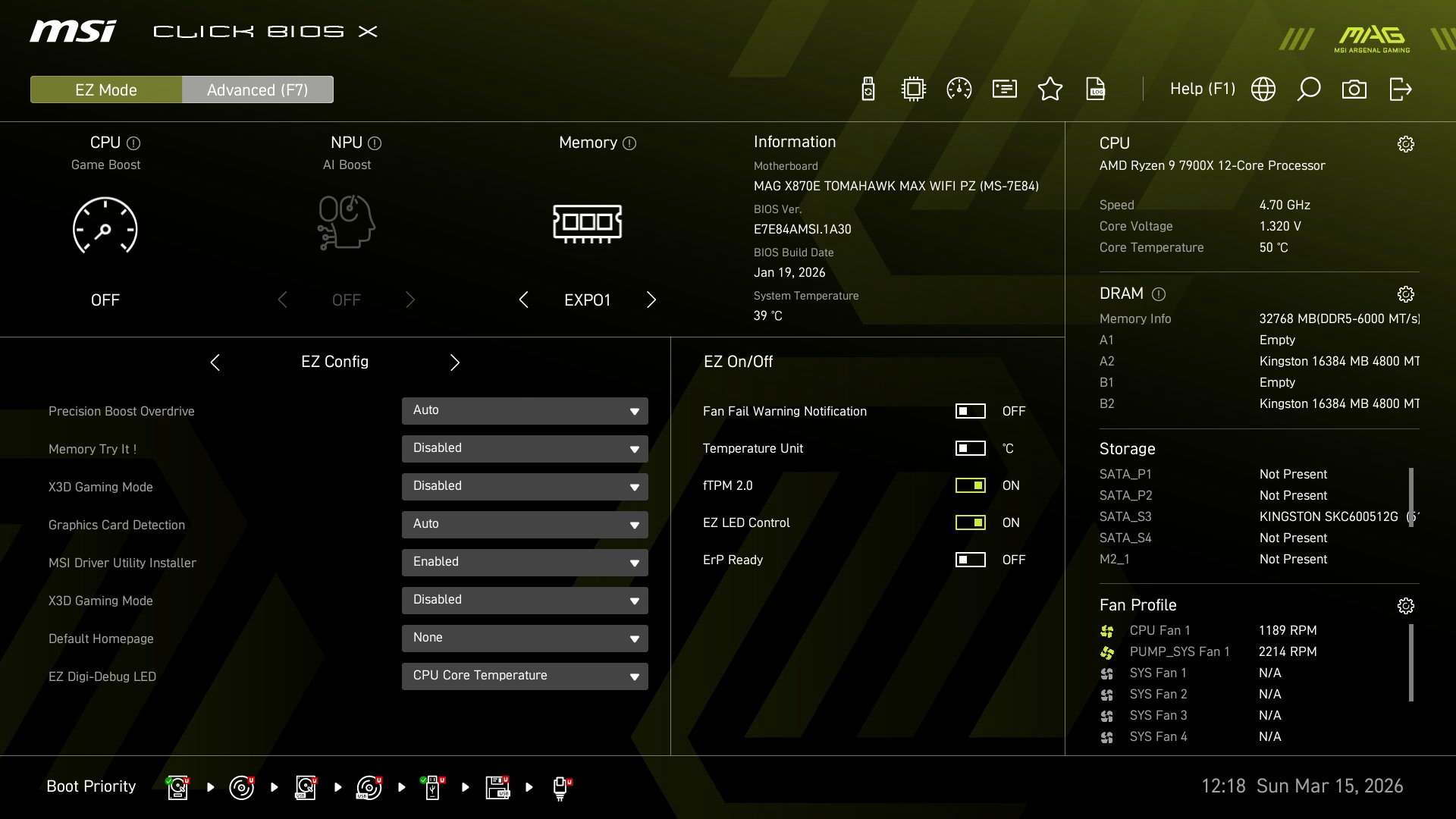

Плата MSI MAG X870 TOMAHAWK MAX WIFI PZ получила загрузчик MSI Click BIOS X на основе графического интерфейса UEFI.



EZ Mode

Advanced Mode

Традиционно можно выбрать один из двух режимов работы: «EZ Mode», в котором настройки сгруппированы на одном экране, или «Advanced Mode» с сортировкой по соответствующим вкладкам. При этом базовый мониторинг системы постоянно отображается на правой боковой панели. И, в отличие от плат с B-чипсетами, здесь есть возможность увеличения множителя процессора для выполнения разгона.

Частоты процессора и памяти

Для дальнейшего тестирования и проверки возможностей материнской платы MSI MAG X870E TOMAHAWK MAX WIFI PZ использовалось следующее оборудование:

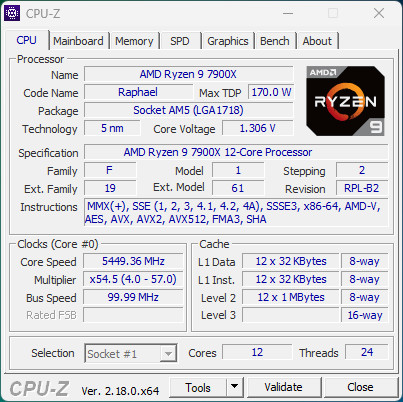

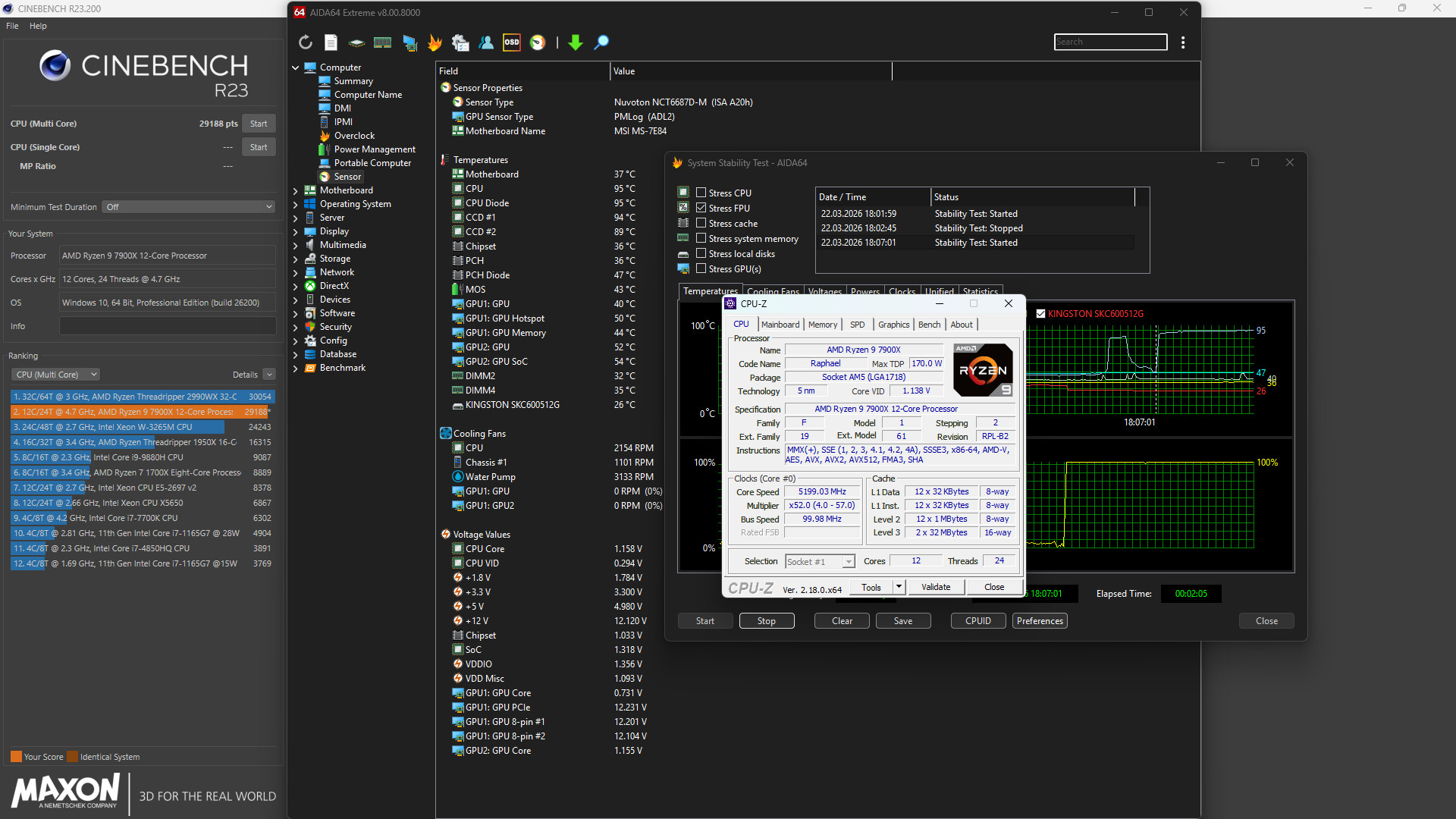

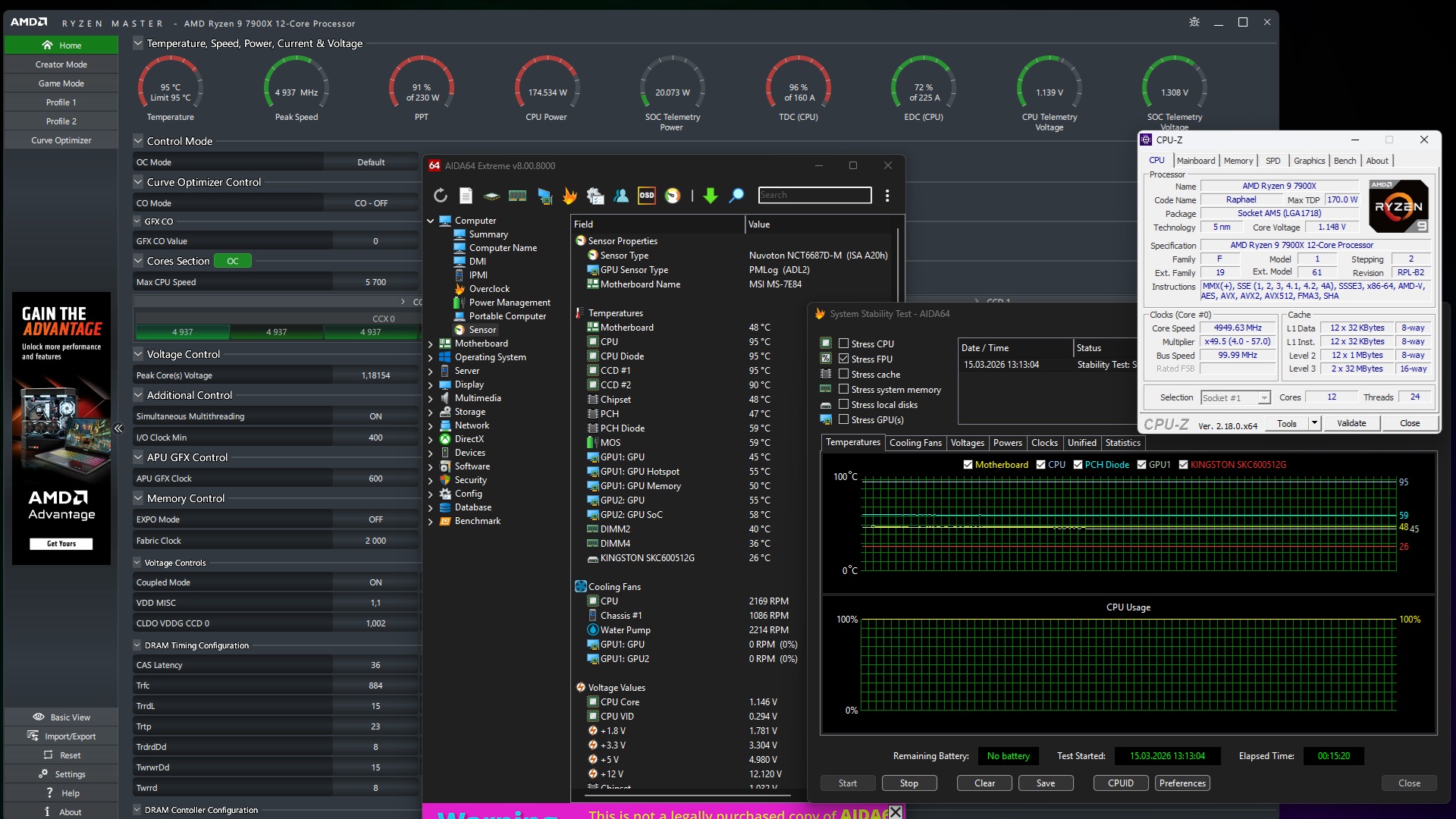

При загрузке нашего 12-ядерного AMD Ryzen 9 7900X стресс-тестом утилиты CPU-Z процессор держал стабильные 5,35 ГГц при напряжении 1,356 В. Это очень хороший показатель, который только на 250 МГц ниже максимального значения буста на одно ядро.

В более требовательном 15-минутном FPU Stress Test в AIDA64 частота ядер просела до 4,9 ГГц при напряжении 1,148 В. А вот температура процессора достигала 95°C, что соответствует максимальному рабочему значению (Tjmax).

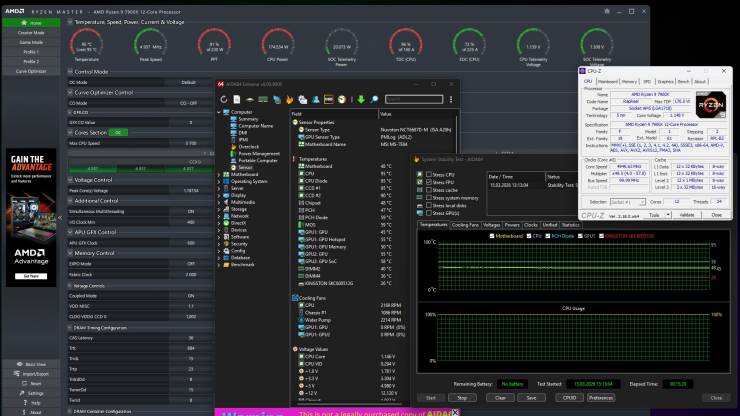

Поскольку AMD Ryzen 9 7900X работал при граничной для него температуре, мы решили выполнить андервольтинг, чтобы позволило ему повысить частоту. Для этого в BIOS в разделе Curve Optimizer были установлены два пункта:

• Mode → Negative

• Value → -25

Первый отвечает за понижение напряжения, а второй определяет степень агрессивности данной процедуры. И «–25» очень серьезное значение, недостижимое для многих процессоров. Впрочем, не в нашем случае.

В результате таких действий частота процессора, согласно показателям в утилите CPU-Z, выросла на 100 МГц – до 5,45 ГГц, а напряжение уменьшилось на 50 мВ – до 1,306 В.

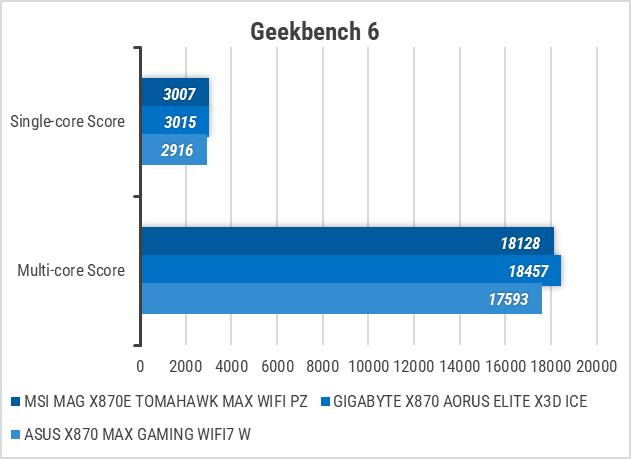

В свою очередь, в FPU Stress Test 12-ядерник "держал" частоту 5,2 ГГц, что на 300 МГц выше предыдущего результата. Напряжение при этом составляло всего 1,138 В, а температура оставалась в пределах тех же 95°C. При этом никаких проблем со стабильностью не было – материнская плата отработала отлично.

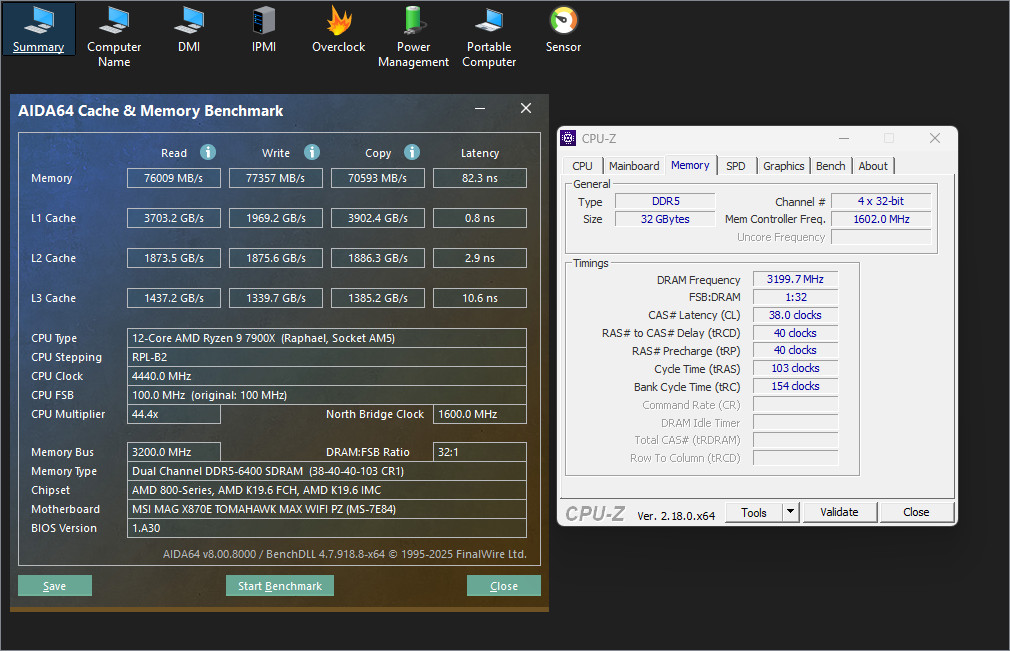

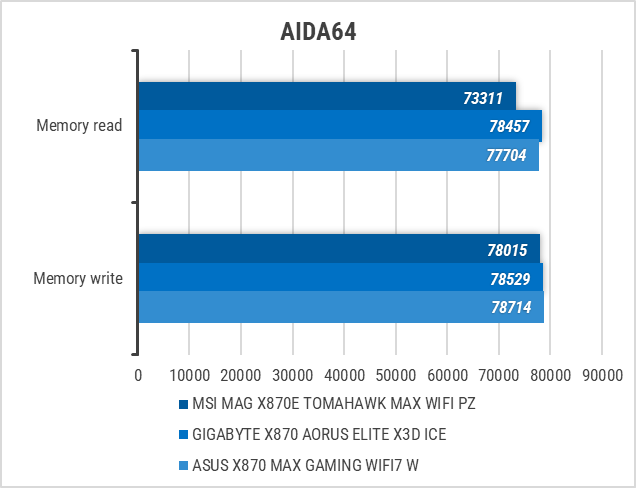

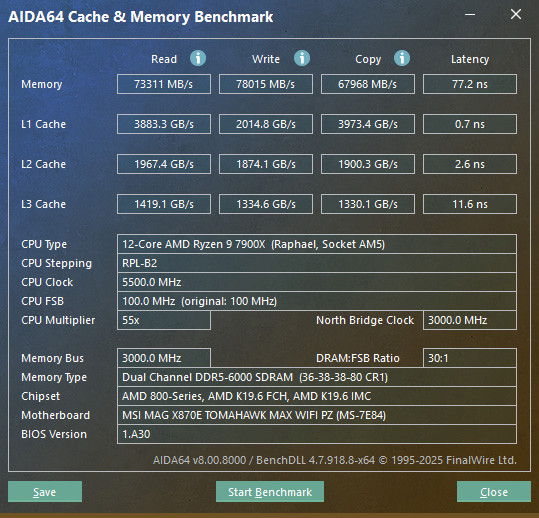

Набор из пары 16-ГБ модулей оперативной памяти DDR5-6000 Kingston FURY Beast Black (KF560C40BBAK2-32) работал в режиме EXPO-профиля DDR5-6000 МТ/с.

После повышения каждого из таймингов на 2 до 38-40-40-82 и напряжения до 1,38 В модули заработали при DDR5-6600. Впрочем, если скорости чтения и копирования выросли, то скорость записи наоборот снизилась. Также возросла латентность, а уменьшение частоты Uncore Frequency вдвое и вовсе лишает смысла такие манипуляции.

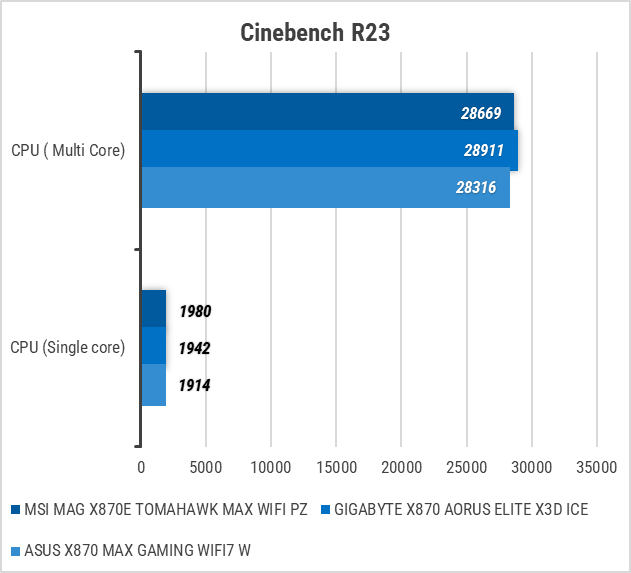

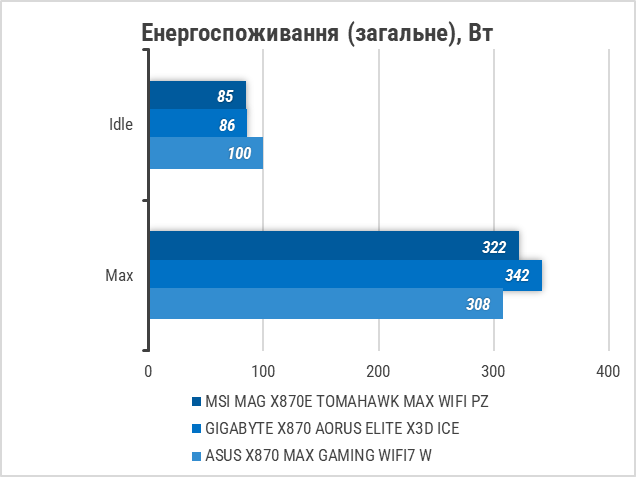

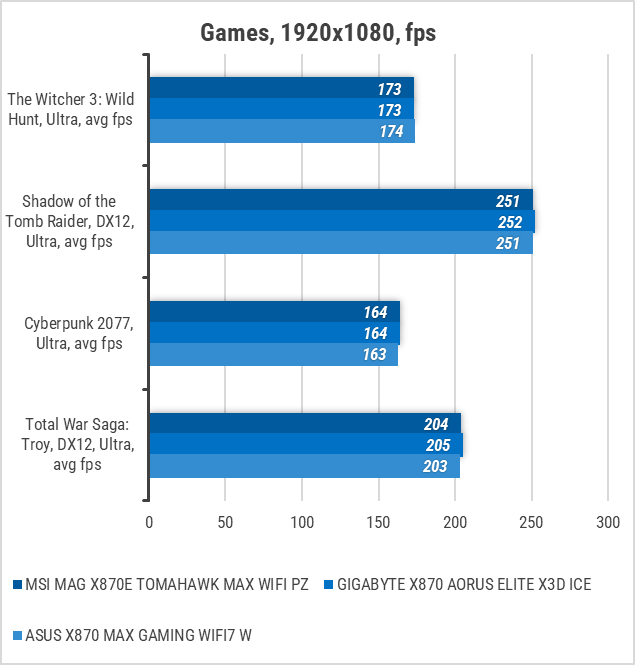

Тестирование

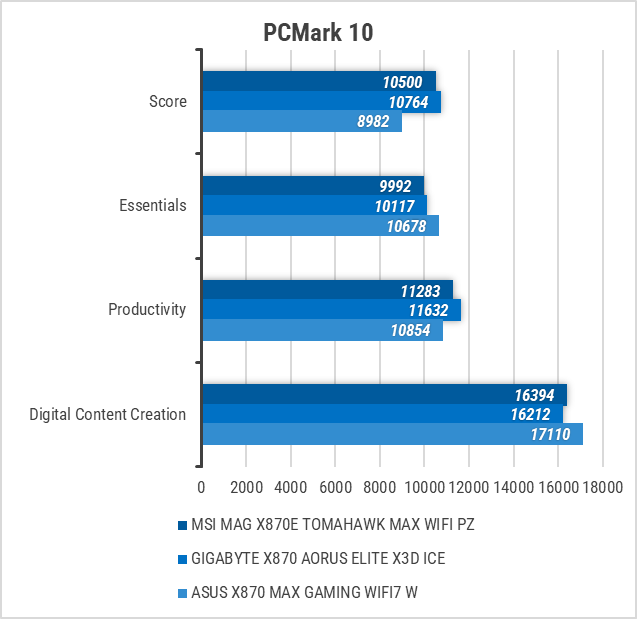

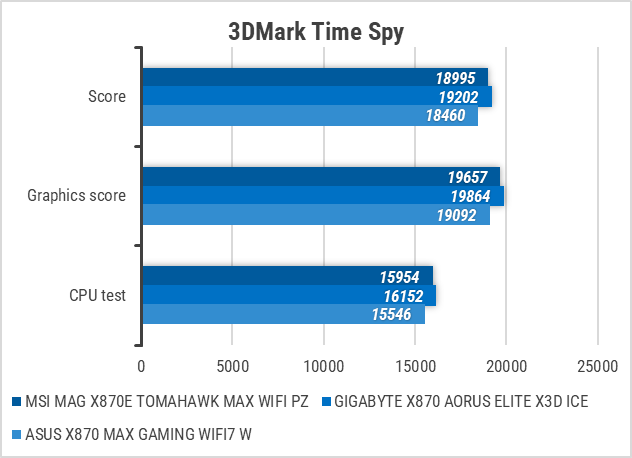

Плата MSI MAG X870E TOMAHAWK MAX WIFI PZ без проблем со стабильностью прошла все наши тесты.

Тестирование звукового тракта на основе кодека Realtek ALC4080

Отчет о тестировании в RightMark Audio Analyzer:

Режим работы: 16-bit, 44 kHz

Параметр	Значение	Оценка
Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ	+0.02, -0.18	Очень хорошо
Уровень шума, дБ(А)	-94.7	Очень хорошо
Динамический диапазон, дБ(А)	94.6	Очень хорошо
Гармонические искажения, %	0.0022	Отлично
Интермодуляционное искажение + шум, %	0.0072	Отлично
Взаимопроникновение каналов, дБ	-93.6	Отлично
Интермодуляция на 10 кГц, %	0.0062	Отлично
Общая оценка		Очень хорошо

Режим работы 24-bit, 48 kHz

Параметр	Значение	Оценка
Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ	+0.02, -0.18	Очень хорошо
Уровень шума, дБ(А)	-113.8	Отлично
Динамический диапазон, дБ(А)	113.0	Отлично
Гармонические искажения, %	0.0022	Отлично
Интермодуляционное искажение + шум, %	0.0071	Отлично
Взаимопроникновение каналов, дБ	-99.1	Отлично
Интермодуляция на 10 кГц, %	0.0029	Отлично
Общая оценка		Отлично

Аудиокодек Realtek ALC4080 был высоко оценен утилитой RightMark Audio Analyzer, и даже требовательные к качеству звука пользователи будут удовлетворены.

Итоги

Материнская плата MSI MAG X870 TOMAHAWK MAX WIFI PZ во многом повторяет уже хорошо знакомую нам MSI MAG X870 TOMAHAWK WIFI, которую мы тестировали ранее. Перед нами фактически то же функционально насыщенное решение на базе топового чипсета AMD X870E, но с акцентом на современные тренды компоновки.

Среди общих преимуществ стоит отметить наличие четырех слотов M.2, два из которых соответствуют стандарту PCIe 5.0, мощную подсистему питания процессора с хорошим запасом для разгона, а также эффективное ее охлаждение. Дополняют картину качественный аудиокодек, поддержка трехдиапазонного Wi-Fi 7, большое количество портов на интерфейсной панели, включая два USB4, а также удобные элементы вроде кнопки быстрого демонтажа видеокарты, диагностического дисплея и набора индикаторов.

Ключевые отличия версии с индексом PZ заключаются в измененном дизайне и, главное, переносе разъемов на обратную сторону платы. Именно такой подход нуждался в использовании дополнительных металлических вставок на лицевой стороне. Также отметим увеличенный объем микросхемы BIOS и несколько более высокие заявленные частоты поддерживаемой оперативной памяти. Все это в совокупности прибавляет около 1400-1500 к стоимости по сравнению с обычной версией.

Впрочем, нюанс у них идентичный: второй слот M.2 делит пропускную способность с парой портов USB4, что следует учитывать при сборке системы.

В итоге, MSI MAG X870E TOMAHAWK MAX WIFI PZ стоимостью около ₴17 600 или $400 – это современная и очень функциональная материнская плата, сочетающая все преимущества проверенной модели с актуальным подходом к организации кабелей. Она станет отличным выбором для тех, кто хочет получить максимальную функциональность, топовую платформу и акуратный вид сборки благодаря разъемам с обратной стороны.

Достоинства:

• 14+2+1-фазная подсистема питания процессора и качественная элементная база;
• очень эффективное охлаждение;
• приятный вид благодаря переносу разъемов на обратную сторону платы;
• возможности разгона процессора и памяти;
• усиленный слот для видеокарты с поддержкой шины PCI Express 5.0 и механизмом быстрого извлечения;
• возможность установки до 256 ГБ ОЗУ со скоростью до 8400+ МТ/с;
• поддержка четырех слотов M.2 Socket 3, в том числе двух PCIe 5.0;
• 5-гигабитный LAN-контроллер;
• модуль беспроводных интерфейсов Wi-Fi 7 и Bluetooth 5.4;
• возможность обновления BIOS с помощью кнопки BIOS FlashBack на интерфейсной панели;
• четыре колодки для подсветки;
• восемь коннекторов для вентиляторов и СЖО;
• очень качественная аудиоподсистема;
• широкий набор портов на интерфейсной панели, включающая пару USB4;
• наличие диагностических индикаторов и дисплея для отображения кода ошибки.

Особенности:

• определенные ограничения при использовании процессоров Ryzen 8000;
• при использовании портов USB4 второй слот M.2 будет работать в режиме PCIe 5.0 x2;
• для смены батарейки CMOS придется снимать кожух интерфейсной панели.

Автор: Олесь Пахолок

Выражаем благодарность компании MSI за предоставленную для тестирования материнскую плату.
