Обзор и тестирование материнской платы MSI P45D3 Platinum

Сегодня мы рассмотрим весьма интересную материнскую плату производства компании MSI, которая принадлежит к серии «улучшенных» решений данного производителя, объединенных под логотипом DrMOS. Однако сначала давайте разберемся, что же это за логотип, откуда он взялся и чем же все-таки эти материнские платы «улучшены».

MSI P45D3 Platinum

Итак, с выходом серии материнских плат, основанных на наборе логики Intel P45 Express, маркетологи компании MSI проинформировали нас о применении в их конструкции новой технологии DrMOS.

На коробках и в демонстрационных материалах было много ярких и красивых графиков, сравнений и прочих маркетингово-рекламных элементов. Но вместе с ними присутствовала еще одна, вроде как бы невзрачная фраза, что данные разработки перекочевали в настольные материнские платы с серверного сегмента. Нас очень заинтересовала данная фраза, и мы постарались провести некое журналистское расследование касательно истории возникновения технологии DrMOS, а также принципа ее работы. Поэтому, прежде чем перейти к описанию технологии с рекламно-маркетинговой стороны, мы хотим представить вам ту информацию, которую нам удалось найти.

Технология DrMOS в деталях

Всем нам известно, что в серверном мире ничего не происходит без прямого или косвенного участия компании Intel (www.intel.com), поэтому вполне логичным с нашей стороны было начинать поиск именно там. И мы, как говорится, с первого раза попали в «десятку». Оказывается, что в ноябре 2004 года Intel опубликовала техническую спецификацию и инструкции по внедрению в материнские платы настольного сегмента своей разработки – технологии DrMOS. Как говорится в самом документе: «Этот документ обобщает всю необходимую информацию и требования для внедрения стандартных Driver-MOSFET (DrMOS) в настольные материнские платы. Целью данной спецификации является унификация в сфере микропроцессорной техники для повышения совместимости различных компонентов» (прим. автора – перевод не официальный). Как вы уже поняли, DrMOS является аббревиатурой от Driver-MOSFET. Напомним читателям, что же такое MOSFET.

MOSFET (metal-oxide-semiconductor field-effect transistor) - канальный полевой униполярный МОП-транзистор.

К сожалению, официального перевода Driver-MOSFET пока не существует, поэтому в тексте мы будем употреблять английских вариант либо выражение «новые транзисторы».

По утверждению компании Intel, необходимость разработки новых Driver-MOSFET обусловлена возрастанием потребляемой мощности центральными процессорами с каждым поколением. Это ведет к повышению статической составляющей мощности (Steady state) и динамической (transistent), которую узел стабилизации питания процессора должен генерировать при очень низких напряжениях (около 1 В) и очень высоких токах (более 100 А). Такая тенденция (снижение напряжения и повышение токов) будет наблюдаться и в ближайшем будущем. В итоге, данное повышение мощности вылилось в две технологические задачи:

  • потребность в увеличении плотности тока в узле стабилизации питания для обеспечения передачи большей мощности в условиях ограниченного пространства (например, настольная материнская плата);
  • потребность увеличения эффективности работы узла стабилизации питания при более высоких частотах (как результат, необходимо снижение динамического времени реакции транзистора) для уменьшения потерь в режиме низкой загрузки.

Эти две задачи привели к созданию блоков из двух транзисторов в узле стабилизации питания процессора. Каждый транзистор был оптимизирован под разные характеристики, что позволяло снизить потери при разных режимах загрузки процессора. Однако, прогресс не стоит на месте и следующим шагом стала интеграция обоих транзисторов и управляющего элемента в одну комбинированную микросхему DrMOS, которая показала увеличение эффективности по сравнению с традиционным решением.

Технические характеристики

Транзисторы DrMOS выпускаются в виде четырехполюсника, так называемой «черной коробки», у которой есть набор входных и выходных характеристик. Техническая спецификация DrMOS представлена в таблице ниже.

Параметр

Типичное значение

Необходимость

Примечание

Рабочая частота, кГц

>500

Обязательно

1 МГц желательно. Больше 1 МГц для применения в будущем

Диапазон входящего напряжения, В

5-16

Обязательно

Для настольного ПК типичное значение 12 В. В будущем оно может снизиться.

Диапазон исходящего напряжения, В

0,5-1,5

Обязательно

Расчетное выходное напряжение 1 В. В будущем оно может снизиться ввиду снижения менее 12 В входящего.

Постоянный выходной ток, А

>25

Обязательно

25 А при 1 МГц необходимо. Более 25 А при частоте < 1 МГц.

Питание вкл/выкл.



Обязательно

Трехступенчатое логическое управление питанием

ШИМ-контроль



Обязательно

Полностью логический контроль

Выбор логики драйвера



Обязательно

Логический выбор для шлюза управляющего напряжения

Точность чувствительности тока

<±10%

Опционально

Определяется диапазоном рабочих температур

Размер модуля, мм

8 х 8

Обязательно

Соблюдение обязательно

Диагностика



Опционально

Возможность диагностики в процессе эксплуатации

Максимальная рассеиваемая мощность (тепловой пакет), Вт

≈3

при 1 МГц и 25 А



Реальное значение зависит от условий эксплуатации

Тепловая защита



Опционально



Охлаждение с двух сторон модуля



Опционально

Возможность установки радиатора на верхней стороне модуля

Кроме данных технических характеристик, каждый модуль DrMOS должен соответствовать экологическим нормам производства, представленных в Intel Blue Book.

Минимальные рабочие характеристики модулей и условия эксплуатации представлены ниже:

Входящее напряжение, В

12

Выходное напряжение, В

1

Выходной ток, А

150

Полная потеря мощности в узле стабилизации, Вт

не более 30

Потеря мощности на модулях DrMOS, Вт

не более 20

Рабочая частота, МГц

1

Наличие радиатора

не обязательно, но не запрещено

Печатная плата

4 слоя, 1 унция меди

Максимальная температура печатной платы, 0С

120

Максимальная температура окружающей среды, 0С

50

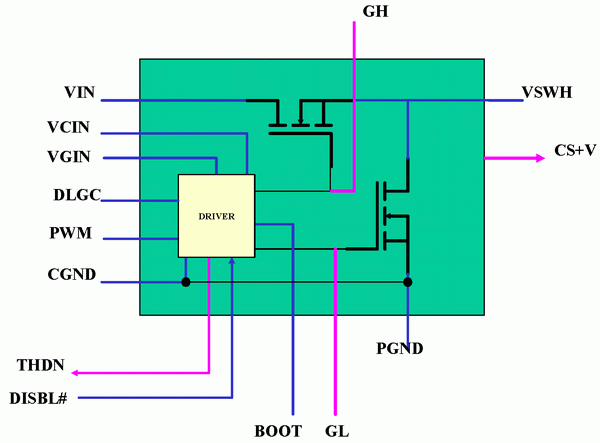

Принципиальная схема модуля

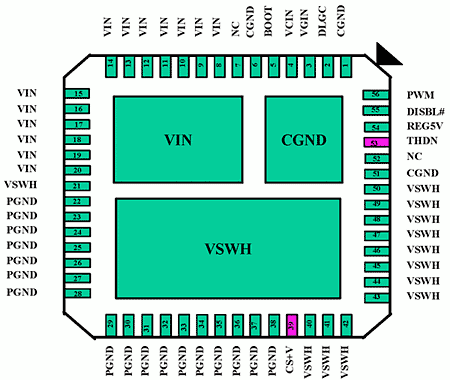

Расположение контактов на модуле

Расшифровка значения контактов представлена в таблице:

Название контакта

№ контакта

Описание

Примечание

CGND

1, 6, 51

Контроль заземления

Внутренне соединен с PGND

DLGC

2

Выбор напряжения шлюза

12 / 5 В логический выбор

VGIN

3

Поддерживающее напряжение низшего шлюза

Для 12 или 5 В

VCIN

4

Контрольное входящее напряжение

Vcc – входящее напряжение драйвера

BOOT

5

Начальная загрузка



NC

7, 52

не задействован

опционально, для будущего расширения функциональности

VIN

8 - 20

Входящее напряжение



PGND

22 - 38

Заземление



CS+V

39

Измерение тока

Опционально

VSWH

21, 42 - 50

Фазный выход



THDN

53

Тепловая защита

Опционально

REG5V

54

Выход 5В

5В при 10мA

DISBL#

55

Отключение сигнала



PWM

56

ШИМ-контроль драйвера

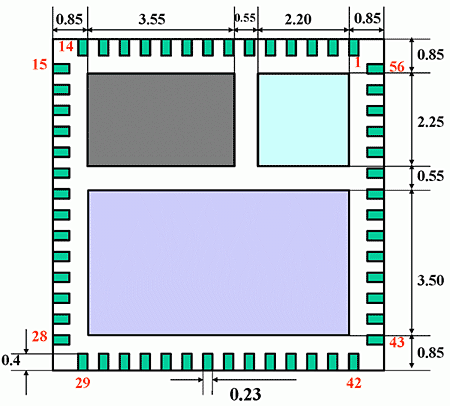

Физические размеры модуля представлены на рисунке ниже. Все размеры указаны в мм.

Итак, мы достаточно хорошо познакомились с новыми устройствами DrMOS. Мы выяснили, что это новый тип полупроводникового устройства, который объединяет в себе два транзистора и управляющий элемент. Тесная интеграция элементов позволила сделать его более компактным и производительным, чем предшествующие решения. Основными достоинствами данных устройств являются:

  • очень низкие потери мощности;
  • малое тепловыделение;
  • меньшие габаритные размеры;
  • высокие эксплуатационные характеристики;
  • возможность расширения функциональности в будущем;
  • управление и контроль параметров непосредственно внутри устройства;
  • унифицированный дизайн.

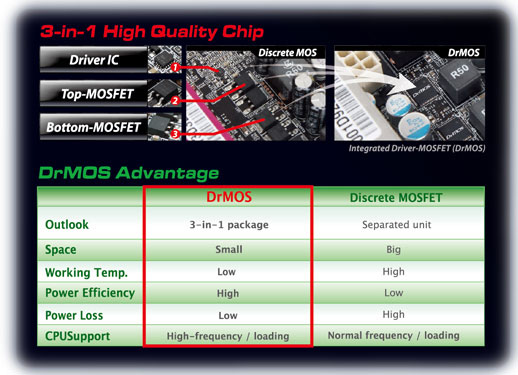

Теперь же давайте рассмотрим, как эту техническую информацию преподнесли нам маркетологи компании MSI.

Как мы уже упоминали, транзисторы DrMOS являются комбинированными, что очень наглядно показано на слайде. Вы даже можете визуально оценить занимаемое место в обоих вариантах. Выделены основные достоинства: малый размер, высокая эффективность, малый нагрев, высокая рабочая частота.

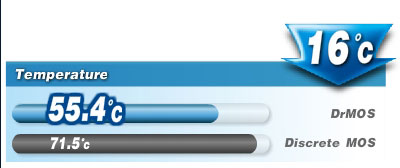

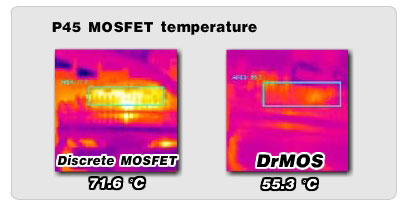

Как доказательство более низкой рабочей температуры предлагается снимок тепловизора. На нем изображен узел стабилизации питания процессора на материнской плате с «традиционным стабилизатором» и с применением транзисторов DrMOS. Компания MSI назвала данную технологию Xpress Cool.

Как видите, новый подход обеспечивает снижение температуры до 16 0С. Очень неплохой результат. Он обусловлен очень высоким коэффициентом мощности транзисторов DrMOS. Достигается это путем применением аппаратно-програмного комплекса Green Power. Он предполагает собой использование многофазного питания не только для центрального процессора, но и для северного моста и оперативной памяти. Вследствие такого подхода стало возможным применение APS – Active Phase Switching (активное переключение фаз).

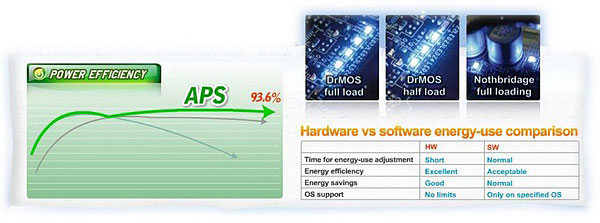

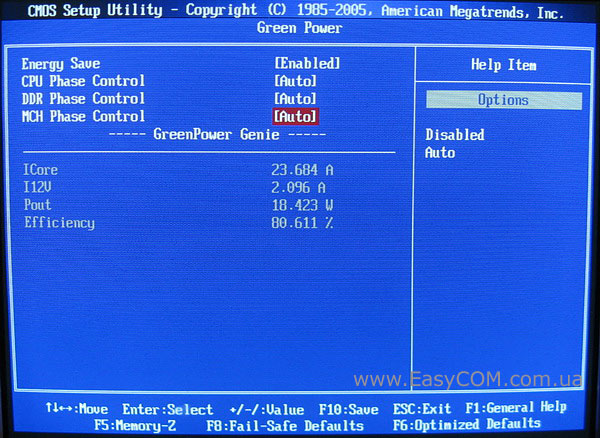

Благодаря активному переключению фаз, инженерам MSI удалось поднять коэффициент мощности до 93,6%, что, несомненно, является очень высоким показателем. Специальные индикаторы на материнской плате позволяют наглядно оценить загрузку узла стабилизации питания. Основными преимуществами аппаратного контроля питания перед программным являются:

  • более быстрое время реакции на регулировку параметров;
  • более высокая энергоэффективность;
  • независимость от операционной системы, драйверов, ПО.

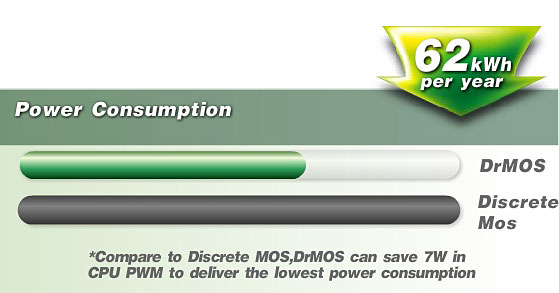

Применение транзисторов DrMOS позволило снизить энергопотребление системы на 7 Вт, что в сумме составит приблизительно 62 кВт*ч в год. Не очень много, но, все же, приятно. Мы уверены, что пользователи, у которых компьютеры включены постоянно, это оценят.

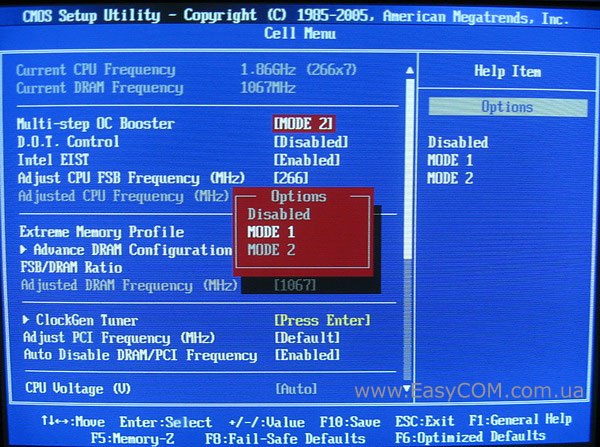

Не остались в стороне и оверклокеры. Специально для них производитель выделяет скорость переключения транзисторов DrMOS – она практически мгновенная. При этом колебания амплитуды выходного напряжения в момент переключения составляют всего 32 мВ. Это позволяет получить более стабильную систему, особенно при сильном разгоне.

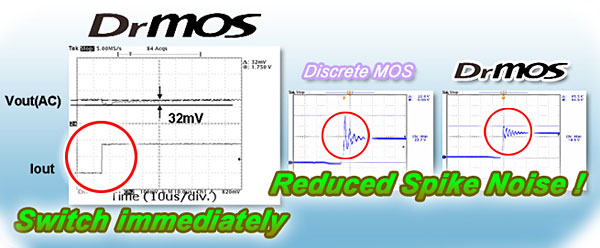

Скорость реакции новых транзисторов в два раза выше, чем предшественников, следовательно, стабильность системы должна увеличиться на 50%. Во всяком случае, так нас заверяет производитель, который окрестил эту технологию как Rapid Boost.

Итак, с технологией DrMOS мы закончили, теперь пора перейти к обзору материнской платы MSI P45D3 Platinum, которая как раз и разработана с её применением.

Внешний вид, комплектация, спецификация

MSI P45D3 Platinum

Поставляется материнская плата MSI P45D3 Platinum в большой картонной упаковке, окрашенной в черные цвета, как и другие High-End продукты этого производителя. Упаковка оснащена очень удобной пластиковой ручкой для переноски. Лицевая сторона несет на себе логотип фирменной технологии DrMOS.

MSI P45D3 Platinum

На обратной стороне уже более детально и с наглядными изображениями объясняются все преимущества данной материнской платы над конкурентами, многие из которых мы уже успели рассмотреть выше, но не все. Еще по одной особенности из каждой технологии, входящей в DrMOS, мы рассмотрим немного позже.

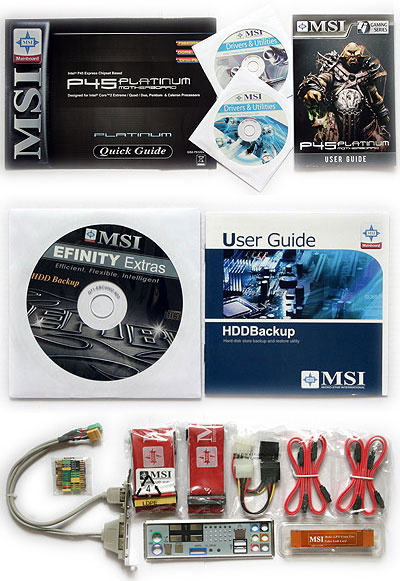

Материнская плата MSI P45D3 Platinum комплектуется:

  • двумя дисками с ПО и драйверами;
  • руководством пользователя на английском языке и кратким руководством;
  • диском с утилитой резервного копирования и руководством пользователя;
  • заглушкой на заднюю панель;
  • двумя переходниками питания с разъема Molex на SATA;
  • четырьмя SATA-кабелями;
  • одним IDE-кабелем;
  • одним FDD-кабелем;
  • планкой на заднюю панель с двумя портами USB и одним IEEE1394a;
  • соединительным мостиком для организации связки CrossFireX;
  • набором штекеров-переходников M-Connectors.

Как видите, набор весьма не маленький. В достаточном количестве присутствуют SATA-кабели и переходники питания к ним, что в последнее время большая редкость, даже для более дорогих плат. Подобно компании ASUS, компания MSI тоже начала снабжать свои материнские платы набором соединительных колодок для разъемов передней панели, USB и IEEE1394a. Применение таких колодок сильно облегчает подключение проводов к плате внутри системного блока. К сожалению, на рынке все еще встречаются видеокарты, в комплекте с которыми нет соединительного мостика CrossFireX – именно поэтому компания-производитель заботливо положила в коробку запасной. На этом забота производителя о пользователе не заканчивается. Дабы вы не потеряли свои важные файлы или просто для облегчения переустановки операционной системы в комплекте с материнской платой поставляется фирменная утилита HDD Backup. Она является аналогом таких известных программ, как Norton Ghost или Acronis True Image и позволяет выполнять резервное копирование разделов жесткого диска. Для новичков присутствует подробная инструкция по работе с этой утилитой.

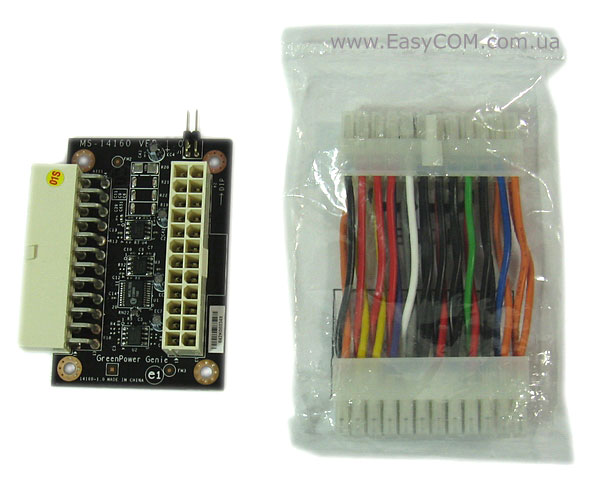

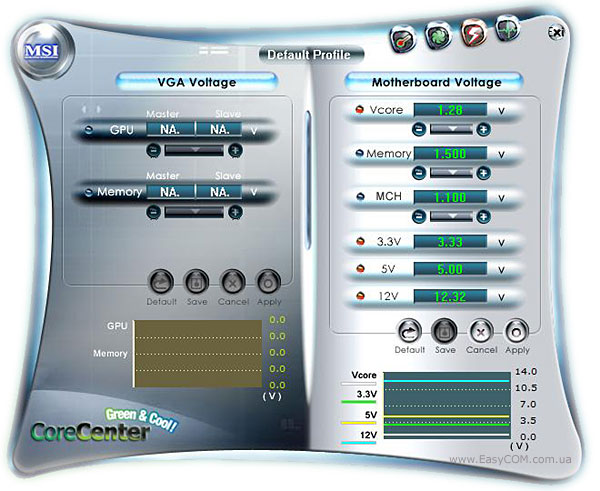

Кроме того, как уже было сказано, материнская плата MSI P45D3 Platinum комплектуется аппаратно-програмным комплексом Green Power. Его аппаратная часть заключается в специальной плате, которая через переходник-удлинитель подключается к основному разъему питания. На ней расположены микросхемы, отвечающие за мониторинг, контроль и управление всеми функциями энергосбережения. О программной составляющей комплекса мы расскажем чуть позже, в разделе, который посвящен разгону.

Спецификация

MSI P45D3 Platinum

Модель

MSI P45D3 Platinum

Поддерживаемые процессоры

LGA 775 Intel Core 2 Extreme/Core 2 Quad/Core 2 Duo/Pentium Dual-Core/Celeron Dual-Core/Celeron

Чипсет

Intel P45/ICH10R с поддержкой Intel Fast Memory Access (FMA)

Частота системной шины (FSB), МГц

1600/1333/1066/800

Тип поддерживаемой памяти

4 x DIMM, до 8 ГБ, DDR3 1600/1333/1066/800 MГц

Слоты расширения

2 порта PCI Express 2.0 x16 (синий работает в режиме х16, голубой – в режиме х8)
2 x PCI Express x1 порта
2 x PCI порта

Технология CrossFire

Поддерживается по формуле 8х + 8х

Дисковая подсистема

Южный мост:
- 6 x SATA 3Гб/с
- Intel Matrix Storage Technology для RAID 0, 1, 5, 10

Чип JMicron 363:
 - 1 х IDE разъем
 - 2 х SATA 3 Гб/с с поддержкой RAID 0, 1 и JBOD

Чип JMicron 362:
 - 1 x eSATA 3Гб/с.

Поддержка LAN

Гигабитный Ethernet-контроллер Realtek RTL8111C

Звуковая подсистема

8-канальный аудио-кодек Realtek ALC888

IEEE 1394

JMicron 381, два порта IEEE 1394a (1 на задней панели)

USB

12 USB2.0/1.1 портов (6 на задней панели)

Внешние порты I/O

1 x PS/2 порт для клавиатуры
1 х PS/2 порт для мышки
1 х оптический S/PDIF выход
1 x IEEE1394a порт
1 x LAN (RJ45) порт
1 х кнопка сброса настроек BIOS
6 x USB 2.0/1.1 портов
6 х аудио разъемы

Внутренние порты I/O

1 х 24-контактный разъем питания ATX
1 х 8-контактный разъем питания ATX
1 х 4 контактный разъем Molex для дополнительного питания видеокарты

3 x разъема USB  для поддержки 6 USB портов
1 x разъем для FDD
1 x IDE разъем
6 x SATA портов (фиолетовые)
2 x SATA порта от чипа Jmicron 363 (синие)
1 x разъем кулера CPU
5 x разъемов для кулеров корпуса
1 x IEEE1394a разъем
1 х разъем COM-порта
1 х разъем TPM-модуля
1 х S/PDIF выход
1 х разъем для платы Green Power
1 х кнопка сброса
1 х кнопка включения питания
1 х разъем для модуля TPM
Разъем системной панели

BIOS

2x16 Mб AMI BIOS, PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Размеры, мм

305 х 244 (ATX)

Сайт производителя

http://www.msi.com/

Свежие версии драйверов можно скачать тут.
Последнюю версию прошивки BIOS можно скачать тут.

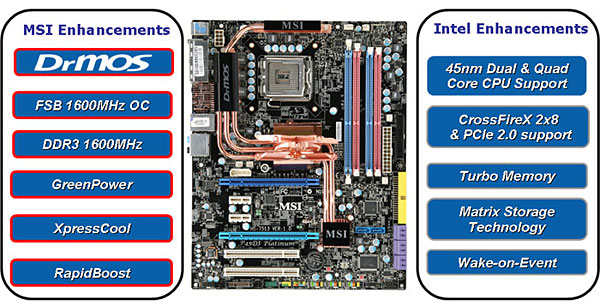

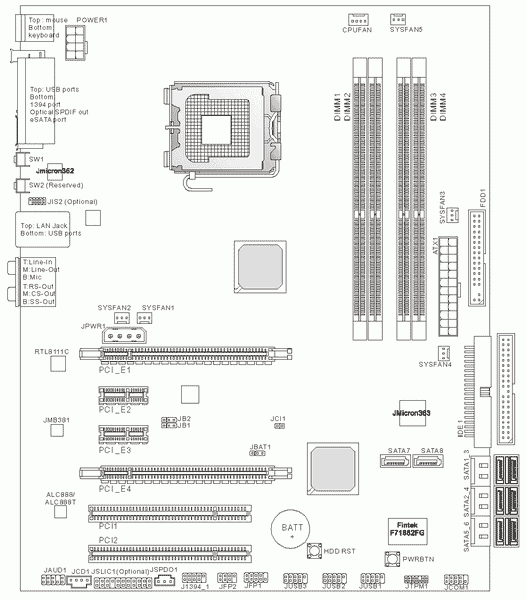

Познакомившись со спецификацией, вполне очевидно, что перед нами материнская плата Performance-класса. Рассмотрим ее строение более детально.

MSI P45D3 Platinum

MSI P45D3 Platinum

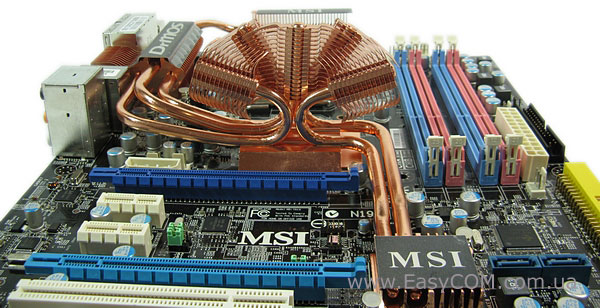

Текстолит платы просто усыпан различными разъемами и микросхемами. Оно и не удивительно, ведь функций у материнской платы тоже не мало. Кроме того, здесь разместилась габаритная система охлаждения, включающая в себя 5 медных тепловых трубок. Инженерам MSI пришлось потрудиться, чтобы разместить все элементы на печатной плате. Давайте посмотрим насколько удачно у них это получилось. Первое, на что мы обратили внимание – разъемы питания. 8-контактный разъем питания ATX12V расположен в верхнем левом углу платы – это очень удачное место для его расположения и почти все производители материнских плат используют именно его. А вот 24-контактный основной разъем питания ATX расположен не очень удачно – по центру правого края платы. Будучи подключенными, соответствующие провода могут мешать установке очень габаритных процессорных кулеров, а также затруднить движение воздуха возле модулей оперативной памяти.

MSI P45D3 Platinum

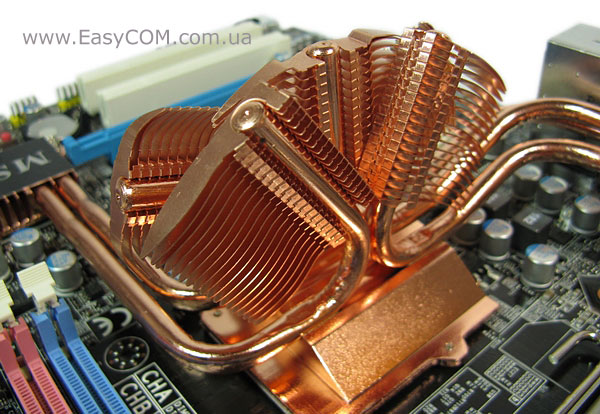

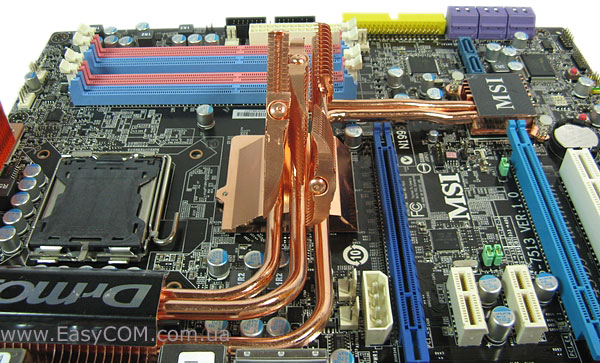

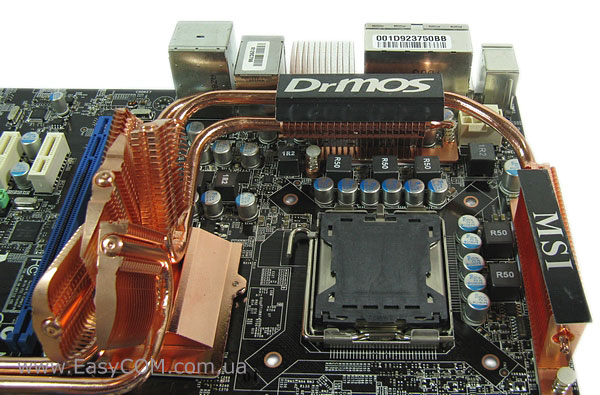

Несмотря на продвинутую систему охлаждения, вокруг процессорного разъема достаточно места для размещения габаритных кулеров. Единственным ограничением может стать высоко выступающий радиатор северного моста, однако, это только  в случае установки очень широкого кулера.



В стабилизаторе производитель применяет только высококачественные компоненты. Как мы можем видеть, в связке с транзисторами DrMOS, которые, кстати, находятся под радиаторами, используются экранированные дроссели с ферритовыми сердечниками и конденсаторы с твердым электролитом. Применение таких компонентов помогает продлить срок службы материнской платы и уменьшить потери электроэнергии. Всего стабилизатор питания насчитывает пять фаз, что несколько необычно для материнских плат под процессоры Intel. Обычно применяется число фаз, кратное двум, то есть 4, 6, 8, 12, 16 и т.д. Но, раз производитель посчитал целесообразным применить именно пятифазный стабилизатор питания, значит на то есть определенные причины.

MSI P45D3 Platinum

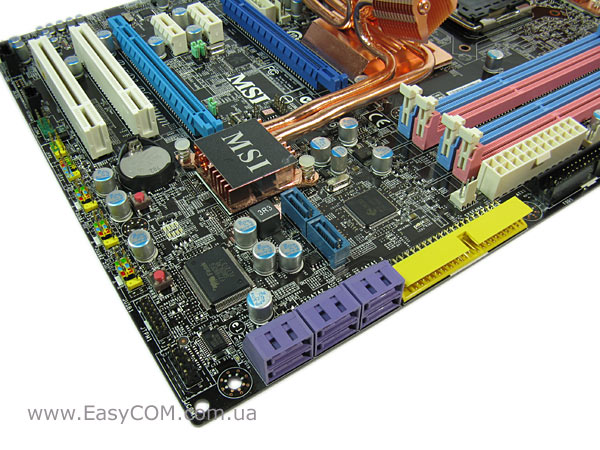

В области южного моста традиционно размещены порты для подключения устройств хранения данных. В данном случае это шесть портов SATA 3 Гб/с, обслуживаемые силами южного моста. Все они развернуты параллельно плоскости материнской платы, что должно исключить конфликты подключенных в них кабелей с длинными видеокартами. Кроме того, на плате распаян чип JMicron 363, который добавляет еще два порта SATA 3 Гб/с (синие) и один IDE-разъем. Расположение всех разъемов вполне удачное, так как с ними не возникает конфликтов даже при установке двух массивных видеокарт, хотя в таком случае шлейфы лучше подключить заранее. Из других особенностей стоит выделить распаянные на текстолите кнопки включения и сброса настроек.

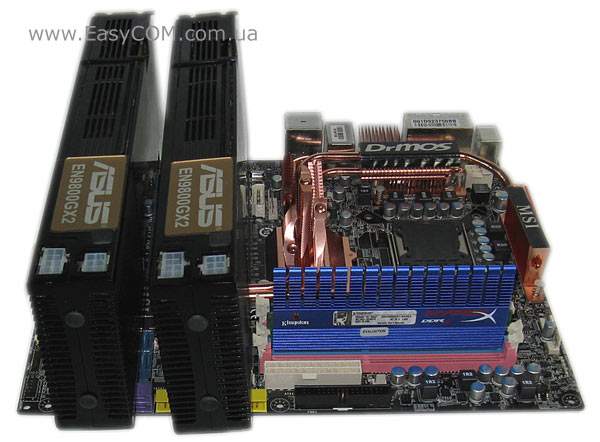

При создании multi-GPU конфигурации усложняется доступ к синим портам SATA, кроме того, защелки слотов оперативной памяти окажутся заблокированными. Кстати, при установке двух мощных видеокарт производитель рекомендует подключать дополнительный Molex-разъем питания, что должно увеличить стабильность работы системы.

Этот дополнительный разъем питания расположен немного левее северного моста, непосредственно над верхним слотом PCI-e x16. Сразу же за ним расположены два разъема для подключения корпусных вентиляторов. Всего на материнской плате их пять, что позволяет подключить к материнской плате достаточное количество вентиляторов.

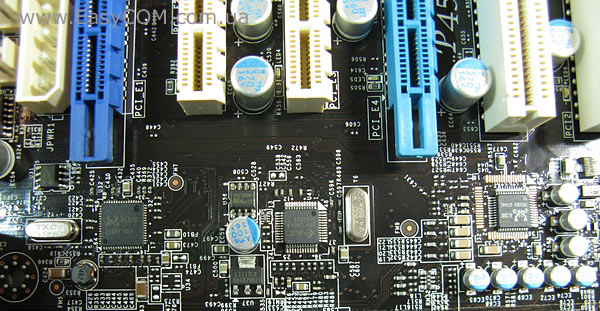

По левую сторону от слотов расширения слева направо расположились: сетевой контроллер Realtek RTL8111C, чип JMicron 381, отвечающий за поддержку двух портов IEEE1394a и звуковой кодек Realtek ALC888, качество обвязки которого мы проверим в процессе тестирования.

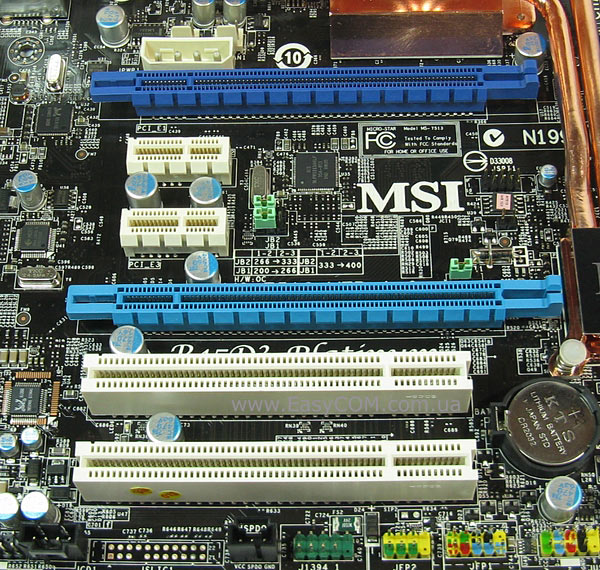

Слоты расширения расположены весьма удачно. Есть по две пары каждого типа разъемов: PCI-e x16, PCI-e x1 и PCI. Производитель подчеркивает, что расстояние между слотами PCI-e x16 специально увеличено, чтобы улучшить охлаждение двух видеокарт в режиме CrossFireX. Тут нужно согласиться – дополнительный приток воздуха еще никому не помешал, а уж тем более мощной видеокарте. Обратите внимание на две зеленые перемычки, расположенные возле слотов PCI-e x1.

Это фирменная технология MSI OC Jumper. Для обеспечения более высокого и стабильного разгона системной шины необходимо переключить перемычки в соответствующий режим.

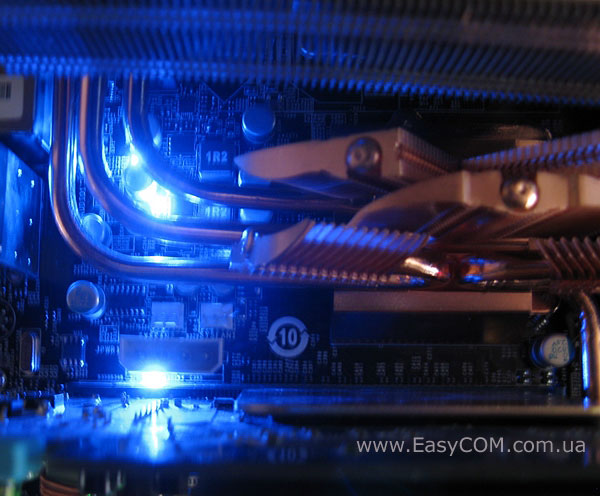

На материнской плате MSI P45D3 Platinum установлено очень много информационных светодиодов. В общей сумме их 29.

К счастью, они не горят все одновременно. Вдоль верхнего края платы размещено пять светодиодов (LED 21-25), которые сигнализируют о количестве задействованных фаз в схеме питания процессора. Аналогичную роль играют пары светодиодов LED 26-27 и LED 28-29, которые показывают, сколько фаз используется для питания модулей памяти и северного моста соответственно. Индикатор LED 3 загорается, когда на плату подаётся дежурное питание, а LED 16 при включении платы. Группа светодиодов чуть ниже южного моста служит заменой индикатору POST-кодов. По сочетанию зелёных и красных огоньков можно определить, на каком этапе прервалась загрузка. Наконец рядом с каждым из слотов для карт расширения расположен персональный светодиод, который загорается, когда карта правильно установлена в слот.

MSI P45D3 Platinum

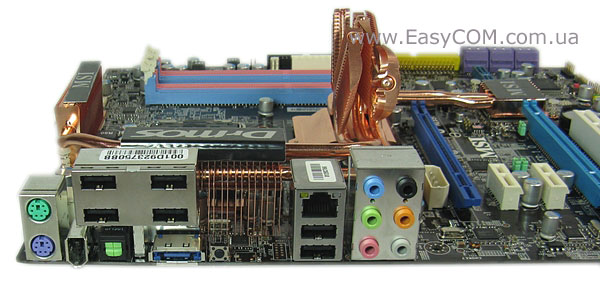

На заднюю панель MSI P45D3 Platinum выведены следующие порты ввода/вывода:

  • 1 x PS/2 порт для клавиатуры;
  • 1 х PS/2 порт для мышки;
  • 1 х оптический выход S/PDIF;
  • 1 x порт IEEE1394a;
  • 1 x порт LAN (RJ45);
  • 1 х кнопка сброса настроек BIOS;
  • 6 x портов USB 2.0/1.1;
  • 6 х аудио разъемов.

Вроде бы стандартная задняя панель, кроме одной кнопочки – сброс настроек BIOS. Очень удобно расположенная, она позволит сэкономить очень много времени и нервов при неудачных попытках разгона.

MSI P45D3 Platinum

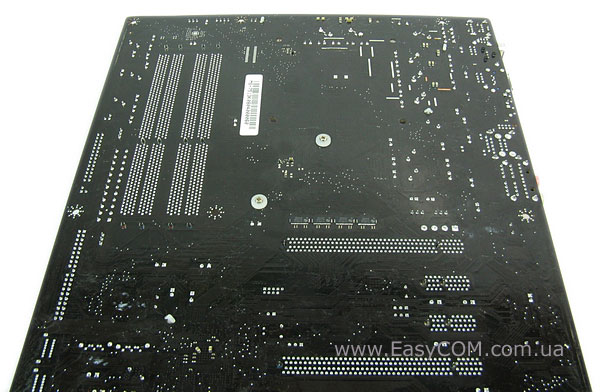

На обратной стороне платы мы можем видеть чипы PI2PCIE2412ZHE – это современные электронные ключи с низкой побитовой задержкой производства компании Pericom. Они являются частью фирменной технологии RapidBoost, которая называется VGA Booster, и используются для распределения линий PCI-e. Четыре четырехканальные микросхемы отвечают за работу слотов PCI-e х16, переключая режим их работы из х16 в х8+х8. Такая организация работы слотов PCI-e х16 должна положительно сказаться на качестве реализации технологии CrossFireХ, в первую очередь снизить задержки обмена информацией между видеокартами.

Также на обратной стороне видно, что центральный радиатор на северном мосте закреплен с помощью винтов. Винтовой способ крепления намного лучше во всех отношениях, чем традиционный на пластиковых клипсах. Во-первых, он обеспечивает гораздо более сильный и равномерный прижим радиатора, во-вторых, радиатор проще снимать и устанавливать, не опасаясь сломать пластиковую клипсу. Собственно, пришло время перейти к рассмотрению еще одной изюминки платы – системы охлаждения.
