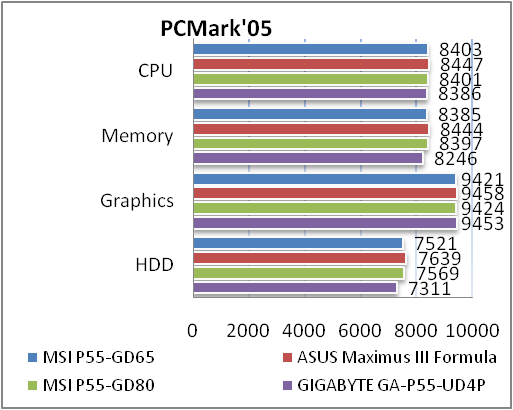

Обзор материнской платы MSI P55-GD65 на Intel P55 Express

Не так давно корпорация Intel представила общественности свои новые процессоры с кодовым названием Lynnfield и набор системной логики под них Intel P55 Express. Производители системных плат быстро отреагировали на данное событие, выпустив массу разнообразных решений с различной функциональностью. К примеру, компания MSI в перечне своих продуктов уже имеет четыре материнских платы, основанные на этом чипсете, но ориентированные на разные категории потребителей. В этот раз мы рассмотрим компромиссное решение, сочетающее в себе инновации «топового» продукта, но и имеющее некоторые «упрощения», которые позволили приблизить его стоимость к массовым платам - встречайте модель MSI P55-GD65.

Данная материнская плата оснащена не только отлично зарекомендовавшей себя ранее технологией DrMOS, но и рядом инновационных нововведений, которые пока что  применяются только в решениях на наборе системной логики Intel P55 Express. Это технологии OC Genie и SuperPipe. Какие блага принесут данные технологии потенциальным покупателям, мы и попробуем разобраться.

MSI P55-GD65

Спецификация материнской платы MSI P55-GD65:

Производитель

MSI

Модель

MSI P55-GD65 (MS-7583)

Чипсет

Intel P55 Express

Процессорный разъем

Socket LGA1156

Поддерживаемые процессоры

Intel Core i5/ Intel Core i7 (Lynnfield)

Поддерживаемая память

4 слота DDR3 DIMM с частотой
2133*(OC)/2000*(OC)/1600*(OC)/1333/1066 МГц

Слоты расширения

2 x PCI Express 2.0 x16
1 x PCI Express x4
2 x PCI Express x1
2 x PCI

Multi-GPU

NVIDIA SLI и ATI CrossFireX в режиме х8+х8

Дисковая подсистема

Чипсет Intel P55 Express:
6 x SATA 3.0 Гб/с поддержка SATA RAID 0, 1, 5,10

JMicron JMB363:
1 x SATA 3.0 Гб/с
1 x E-SATA 3.0 Гб/с
1 x UltraDMA 133/100/66 для подключения 2 РАТА устройств

LAN

2 x гигабитных сетевых LAN-контроллера Realtek 8111DL

Звуковая подсистема

8-канальный High-Definition Audio кодек Realtek ALC889

Питание

24-контактный разъем питания ATX
8-контактный ATX12V разъем питания

Разъемы для вентиляторов

1 x CPU
3 x корпусных вентиляторов

Внешние порты I/O

1 x PS/2 (Клавиатура)
1 x PS/2 (Мышь)
1 x IEEE 1394
1 x коаксиальный S/PDIF-out
1 x оптический S/PDIF-out
1 x eSATA/ USB Combo
7 x USB 2.0
2 x RJ45 LAN
6 аудио разъемов для подключения 8-канального звука

Внутренние порты I/O

6 x разъемов USB 2.0
1 x разъем IEEE 1394
1 x разъем датчика открытия корпуса
1 x разъем CD-In
1 x разъем S/PDIF-Out
1 x разъем для подключения аудио на передней панели
1 x разъем для TPM модуля
1 x кнопка питания
1 x кнопка OC Genie
2 x кнопки управления Base clock

BIOS

AMI BIOS версия 1.0B23

Форм-фактор
Размеры, мм

ATX
305 x 244

Сайт производителя

http://ua.msi.com/

Новые версии BIOS и драйверов можно скачать со страницы поддержки.

Все цены на MSI P55-GD65

MSI P55-GD65

На красивой бело-огненной коробке указана совместимость материнской платы MSI P55-GD65 с грядущей операционной системой Windows 7, поддержка технологий многопроцессорного рендеринга ATI CrossFireX и NVIDIA SLI и поддержка пакета резервирования данных HDD Backup. В нижнем правом углу, под общим названием «MSI Xtreme Speed», перечислены технологии OC Genie, SuperPipe и DrMOS. О технологии DrMOS мы уже неоднократно писали, так как она используется в большинстве современных плат MSI. А вот технологии OC Genie и SuperPipe рассмотрим более детально.

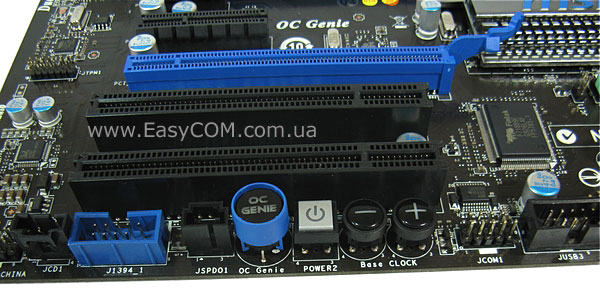

OC Genie – инновационная технология разгона, которая включает в себя специальный интеллектуальный процессор и кнопку OC Genie. Процессор OC Genie позволяет в автоматическом режиме осуществлять разгон таких компонентов системы как процессор и оперативная память при этом повышаются не только рабочие частоты, но и подаваемое на данные узлы напряжение.

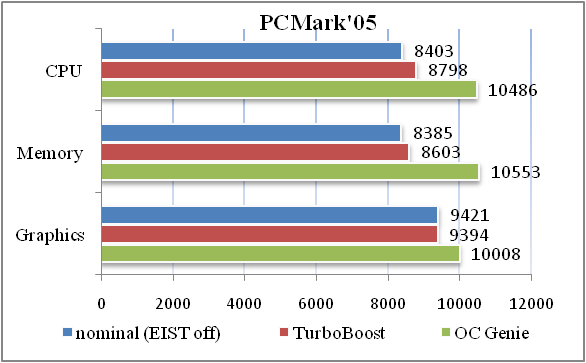

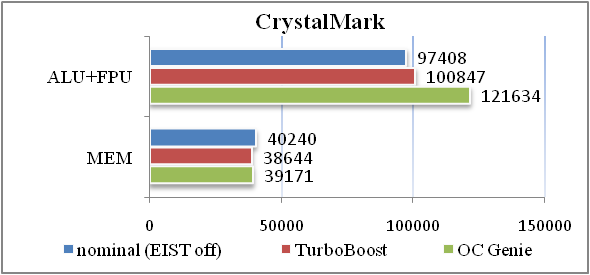

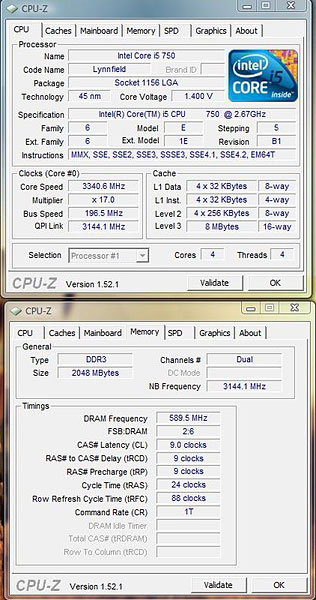

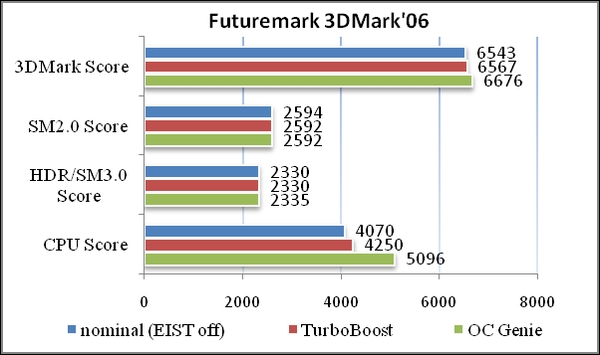

С помощью кнопки OC Genie разгон системы осуществляется мгновенно без задержек по времени, достаточно нажать на кнопку когда система находится в выключенном состоянии и при следующей загрузке чип OC Genie автоматически определит и настроит оптимальный оверклокерский режим работы процессора и подсистемы оперативной памяти.

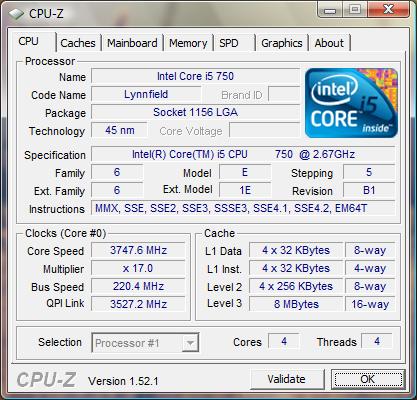

Помимо этого на плате имеются две дополнительных кнопки «Base Clock minus» и «Base Clock plus», нажав один раз на которые можно увеличить или уменьшить опорную частоту процессора на 1 МГц. Правда при использовании этих кнопок стабильность системы не гарантируется, а ее тестирование ложится на плечи пользователя.

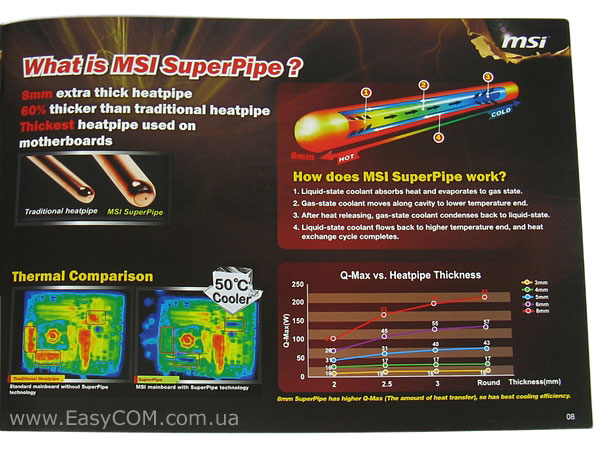

SuperPipe – это усовершенствованная система охлаждения материнской платы с использованием тепловых трубок увеличенного диаметра до 8 мм. Компания MSI заявляет о 90-процентном превосходстве такой реализации системы охлаждения над аналогами.

MSI P55-GD65

Обратная сторона упаковки настолько информативна, что на ней просто нет свободного места. Мало того, что здесь указаны все преимущества технологии «MSI Xtreme Speed», здесь также приведена практически полная спецификация системной платы, показана панель интерфейсных портов и описаны особенности таких технологий и функций материнской платы как APS, Winki 2.0 и поддержка True Blu-ray Audio.

Кстати, с помощью технологии Winki 2.0, которая является ничем иным как встроенной в системную плату операционной системой на ядре Linux, можно выйти в интернет, просмотреть фотографии с внешних накопителей, обмениваться мгновенными сообщениями и использовать Vo-IP-телефонию без загрузки основной ОС.

Комплект поставки

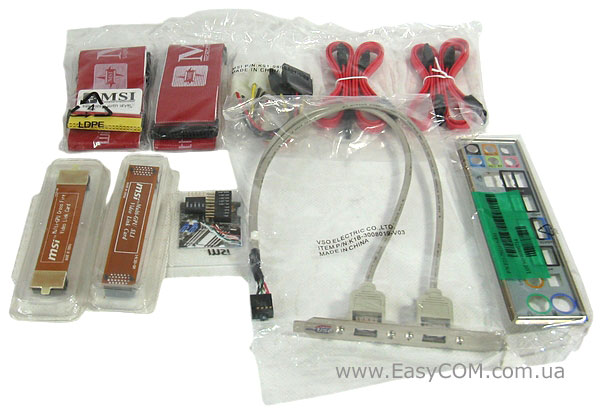

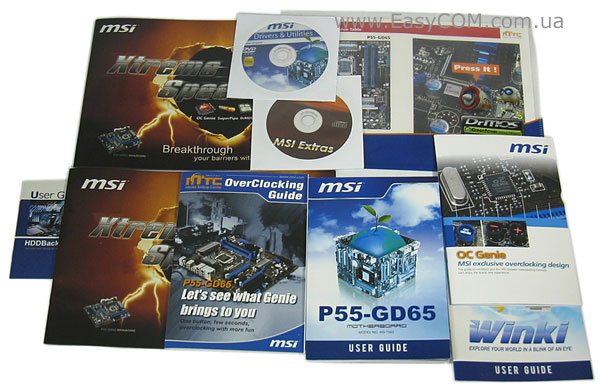

В комплекте с материнской платой MSI P55-GD65 идут следующие аксессуары:

  • Инструкция по установке;
  • Инструкция пользователя по функции резервирования данных «HDD Backup»;
  • Инструкция по использованию Winki;
  • Инструкция по использованию OC Genie;
  • Инструкция по разгону;
  • 2 x диска с драйверами и утилитами;
  • 4 x кабеля SATA;
  • 1 x шлейф для подключения устройств ATA;
  • 1 x шлейф для подключения FDD-дисковода;
  • 2 x переходника с Molex на питание SATA;
  • Мостик для организации ATI CrossFireX;
  • Мостик для организации NVIDIA SLI;
  • 1 x двухпортовый модуль USB на заднюю панель ПК;
  • М-коннекторы для внутренних панелей;
  • Интерфейсная заглушка.

К нам на тестирование материнская плата попала непосредственно из представительства компании MSI в Украине и  была укомплектована соответствующим дорогому семплу образом, поэтому не все брошюры, которые изображены на фотографии выше, можно будет встретить в комплекте с серийными платами.

Так как материнская плата MSI P55-GD65 поддерживает технологии ATI CrossFireX и NVIDIA SLI, с ней в комплекте прилагается два соединительных мостика для объединения видеокарт обоих стандартов.

Дизайн платы

MSI P55-GD65

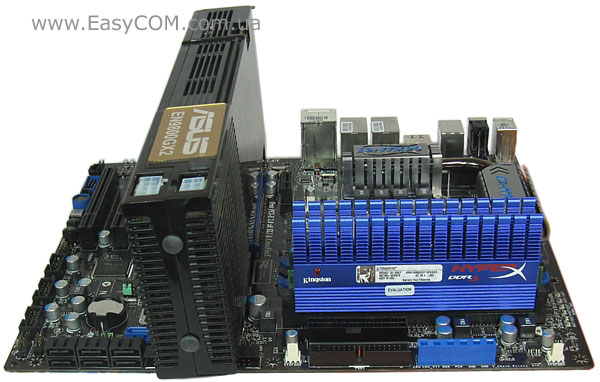

Компоновка элементов и разъемов системной платы MSI P55-GD65 выполнена качественно и без существенных замечаний. Даже с двумя установленными двухслотовыми видеокартами в материнскую плату можно установить по одному устройству с интерфейсами PCI, PCI Express x1 и PCI Express x4, что является довольно хорошим показателем.

Верхний слот PCI Express x16 расположен на достаточном расстоянии от разъемов оперативной памяти, поэтому длинная видеокарта не блокирует защелки ОЗУ.

Из недочетов компоновки можно выделить труднодоступность разъемов для устройств хранения данных с интерфейсами IDE и SATA2 в случае установки длинных двухслотовых графических ускорителей.

MSI P55-GD65

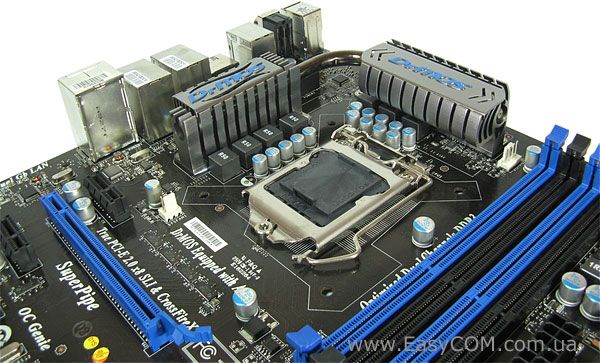

Система охлаждения материнской платы состоит из трех массивных алюминиевых радиаторов. Два радиатора соединены между собой одной тепловой трубкой толщиной 8 мм (технология SuperPipe) и охлаждают систему питания центрального процессора. Правда столь внушительная система охлаждения стабилизатора является больше декоративным элементом, т.к. микросхемы DrMOS не отличаются высоким тепловыделением, даже больше, они заметно холоднее традиционных полевых транзисторов, которые применяются другими производителями.

Третий самый важный радиатор не связан тепловыми трубками с системой охлаждения стабилизатора питания и установлен на чипсет материнской платы. Напомним, что особенностью материнских плат на чипсете Intel P55 Express является отсутствие южного моста, что стало следствием переноса двухканального контроллера оперативной памяти и интерфейса PCI Express 2.0 x16 в процессоры Intel Core i7 и Intel Core i5. В результате, основной задачей чипсета Intel P55 Express стала поддержка операций ввода/вывода, т.е. выполнение функций южного моста, а здесь не требуется высокое потребление энергии и, следовательно, мощная система охлаждения.

В процессе тестирования радиатор чипсета платы MSI P55-GD65 не выделялся повышенным нагревом и если учесть, что чипсет не требует существенного увеличения напряжения при разгоне, то система охлаждения материнской платы не должна стать препятствием для оверклогинга.

Чипсет Intel P55 Express отвечает за поддержку 14 портов USB и 6 портов SATA2. С помощью портов SATA2 в системе можно организовать RAID-массивы следующих уровней: 0, 1, 5, 10.

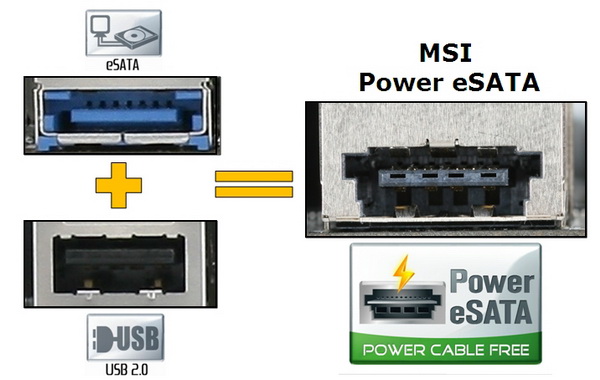

С помощью чипа JMicron JMB363 на материнской плате реализованы порт IDE с возможностью подключения двух устройств PATA и ещё два порта SATA2, один из которых выведен на заднюю панель и предназначен для подключения внешних накопителей eSATA. Причем реализован этот порт в виде гибридного варианта с разъемом USB, что позволяет и сэкономить место и представить новый интерфейс MSI Power eSATA.

Конечно, устройств с таким интерфейсом пока почти нет, но инновация заслуживает внимания и, вполне вероятно, за Power eSATA будущее.

MSI P55-GD65

На материнской плате MSI P55-GD65 реализовано семь слотов расширения: два порта для подключения видеокарт с интерфейсом PCI Express x16, два порта для подключения плат расширения с интерфейсом PCI Express x1, два слота PCI и один PCI Express x4.

Такой набор слотов можно назвать богатым, если только в систему не предусматривается установка сразу двух видеокарт, занимающих два слота расширения. Но и в этом случае, благодаря мудрому расположению слотов, останется возможность расширить функционал платы.

Подсистема оперативной памяти включает в себя четыре разъема для памяти DDR3 с рабочей частотой 2133/2000/1600/1333/1066 МГц. Причем частоты свыше 1333 МГц не поддерживаются чипсетом официально, а достигаются путем разгона. Память может работать в одно- и двухканальном режиме, в отличие от плат с более дорогим чипсетом Intel X58 Express, который может осуществлять доступ к оперативной памяти сразу по трем каналам.

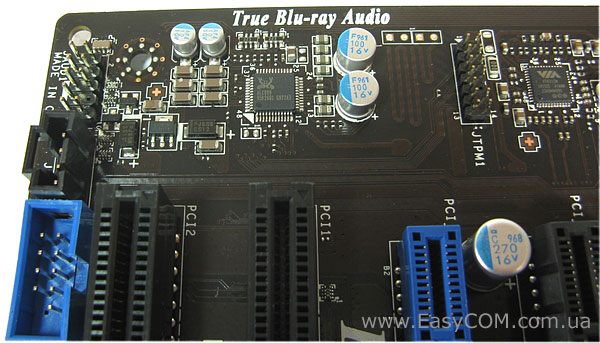

Звуковая подсистема материнской платы MSI P55-GD65 представлена High Definition аудиокодеком Realtek ALC889, который поддерживает возможность переназначения разъемов и соответствует спецификации Azalia 1.0c.

На плате распаяны два гигабитных сетевых контроллера Realtek 8111DL, что, например, позволяет использовать систему на базе MSI P55-GD65 в качестве интернет-шлюза без необходимости приобретения дополнительной сетевой карты.

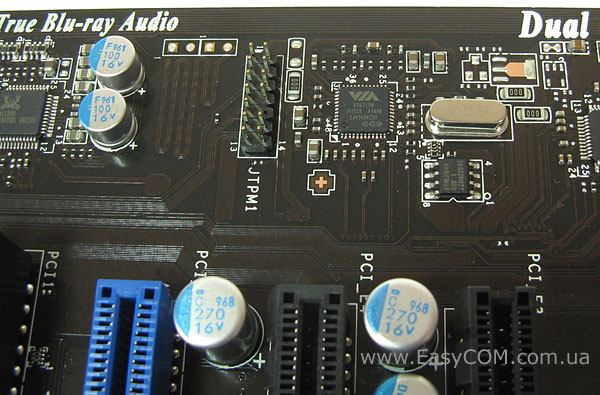

Интерфейс FireWire (IEEE 1394) реализован с помощью микросхемы VIA VT6315N, которая обеспечивает возможность передачи данных на скорости до 400 Мбит/c. Данный контроллер отвечает за поддержку двух портов FireWire – внешнего и внутреннего для вывода на переднюю панель корпуса.

MSI P55-GD65

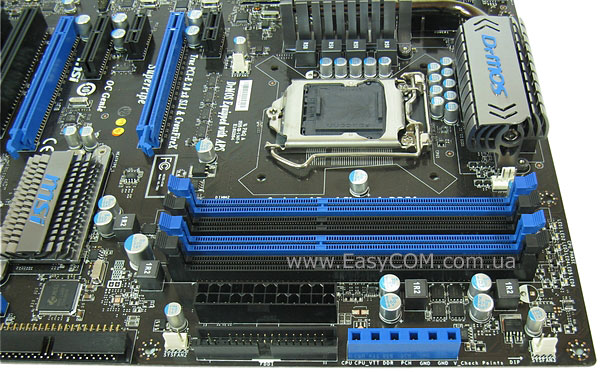

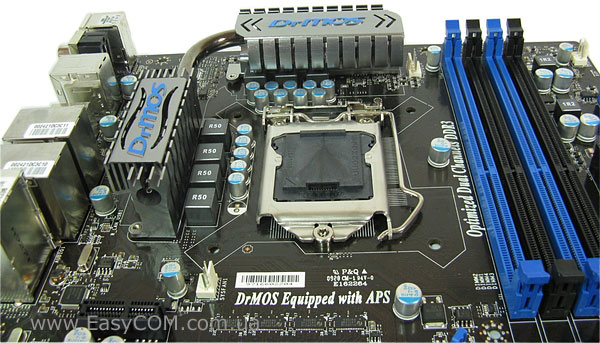

Материнская плата оснащена 7-фазной системой питания процессора, которая работает по схеме 6+1. Шесть фаз рассчитаны на питание процессора, а одна предназначена для питания так называемой uncore подсистемы, в которую входит встроенный в процессоры Intel Core i7 и Intel Core i5 «северный мост» (контроллеры оперативной памяти, шин PCI Express и DMI). Очень важно, что во всех фазах питания используются микросхемы DrMOS, каждая из которых выполняет функции двух полевых транзисторов и управляющего драйвера, но при этом имеет значительно меньший нагрев и большее значение КПД.

В системе питания процессора используются дроссели с ферритовым сердечником и конденсаторы с твердым электролитом повышающие надежность подсистемы питания материнской платы.

Дополнительное питание процессора осуществляется с помощью 8-контактного разъема ATX12V. Это позволяет равномернее распределить подачу напряжения, что будет актуально при большой нагрузке на процессор, особенно во время разгона. При этом сохранена совместимость и со «старым» 4-контактным питанием ATX12V, хотя использовать его и не рекомендуется. Также на фотографии выше можно увидеть микросхему uP6218am производства компании uPI semiconductors, которая как раз и является ШИМ-контроллером стабилизатора питания процессора.

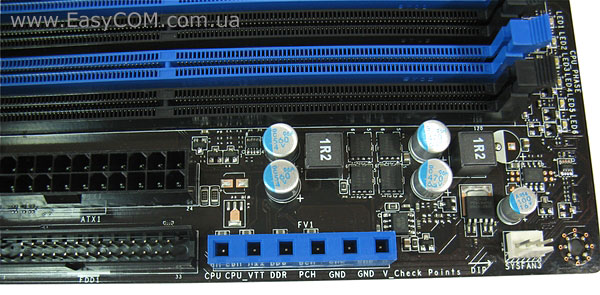

Для продвинутых оверклокеров на плате присутствует специальная панель V_Check Point (Voltage Check Point). Данная панель имеет шесть отверстий для замера напряжений с помощью мультиметра.

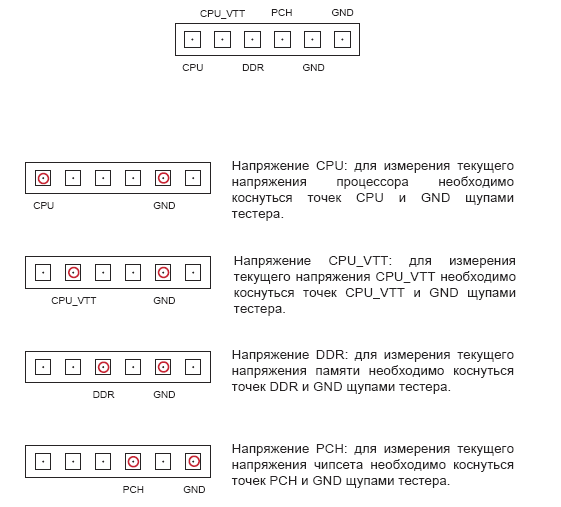

На рисунке выше указаны схемы, по которым с помощью щупов тестера можно замерить напряжение на процессоре (CPU), напряжение терминации системной шины (CPU_VTT), напряжение на модулях памяти (DDR) и на чипсете (PCH).

Польза от панели Voltage Check Point на самом деле значительно выше, чем это может показаться на первый взгляд. С ее помощью можно производить точные замеры напряжения на основных узлах системы, а не доверять программным датчикам, которые, как показывает практика, не всегда отображают правильные значения.

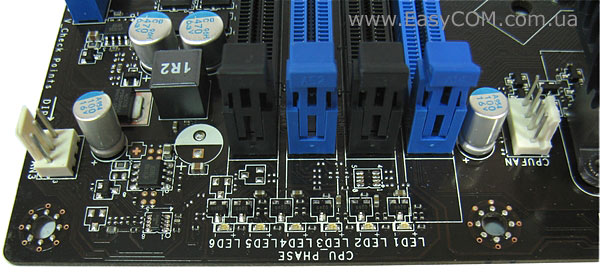

Плата MSI P55-GD65 оснащена технологией активного переключения фаз питания процессора - APS (Active Phase Switching). С ее помощью, в моменты простоя процессора, система автоматически выключает ненужные фазы питания для уменьшения энергопотребления системы. С помощью подсветки индикаторов CPU Phase Led1-Led6 можно узнать, сколько именно фаз задействовано в определенные моменты времени.

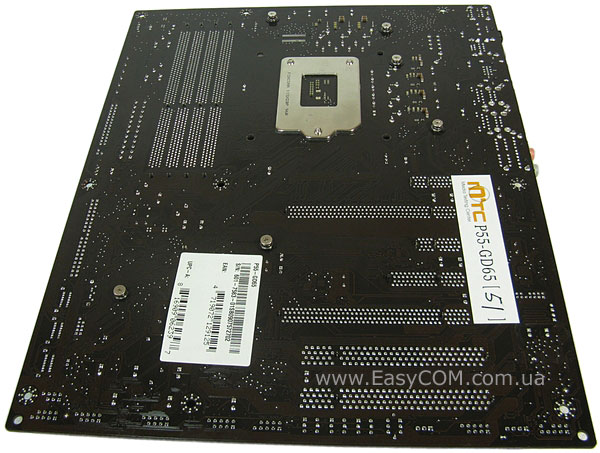

Если перевернуть плату и взглянуть на ее обратную сторону, то можно увидеть опорную пластину процессорного «сокета». Эта пластина предохраняет материнскую плату от изгибов при установке систем охлаждения, обеспечивая хороший контакт процессора с разъемом. Также приятно отметить, что все радиаторы закреплены с помощью винтов, что, с одной стороны, улучшает прижим и обеспечивает качественную фиксацию, а, с другой, позволяет легко при необходимости снять радиаторы, например, для замены термоинтерфейса.

MSI P55-GD65

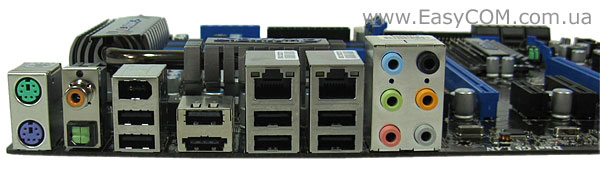

На заднюю панель внешних портов материнской платы выведены следующие разъемы:

  • 1 x PS/2 порт для Клавиатуры;
  • 1 x PS/2 порт для Мыши;
  • 1 x оптический SPDIF;
  • 1 x коаксиальный SPDIF;
  • 1 x IEEE 1394;
  • 1 x eSATA / USB Combo порт;
  • 7 x USB;
  • 2 x RJ45 LAN;
  • 6 аудио разъемов для подключения 8-канальной акустики;

Стоит отметить высокую функциональность интерфейсной панели, которая предоставляет все необходимое для полноценной мультимедийной системы.

BIOS

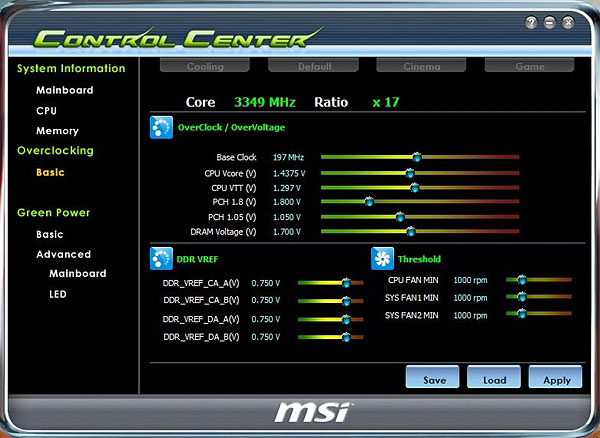

В качестве базовой системы ввода-вывода материнская плата MSI P55-GD65 использует AMI BIOS v.1.0B23. Основные функции и настройки для разгона находятся в специальном разделе BIOS – «Sell Menu»:

Параметр

Название меню

Диапазон

Шаг

Процессорные технологии

C1E, EIST, Virtualization Technology, C-STATE





Управление активными ядрами процессора

Active Processor

1 Core; 2 Cores



Опорная частота процессора, МГц

Adjust CPU Base Frequency

100 - 600

1

Множитель процессора

Adjust CPU Ratio

В зависимости от процессора



Множитель системной шины QPI

QPI Ratio

16; 18



Множитель оперативной памяти

Memory Ratio

3 - 5

1

Частота шины PCI Express, МГц

Abjust PCI Express Frequency

90 - 190

1

Задержки ОЗУ (Channel1, Channel2)



1T/2T Memory Timing, CAS Latency, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tRFC, tRTP, tFAW



Изменение напряжения на процессоре, В

CPU Voltage

0,87 – 2,07

0,01 или 0,02

CPU VTT

0,451 – 2,018

0,01 или 0,02

Напряжение на чипсете, В

PCH 1.8 (V)

1 – 2,4

0,01 или 0,02

PCH 1.05 (V)

1,050 – 1,953

0,01 или 0,02

Напряжение на модулях памяти, В

DRAM Voltage

1,5 – 2,405

0,01 или 0,02

DDR_VREF_CA_A

0,75 – 1,150

0,01 или 0,02

DDR_VREF_CA_B

0,75 – 1,150

0,01 или 0,02

DDR_VREF_DA_A

0,75 – 1,150

0,01 или 0,02

DDR_VREF_DA_B

0,75 – 1,150

0,01 или 0,02

Контроль амплитуды напряжения шины PCI-e, мВ.

PCI Express Amplitude Control

700 - 1000

100

Контроль амплитуды напряжения процессора, мВ.

CPU Amplitude Control

700 - 1000

100

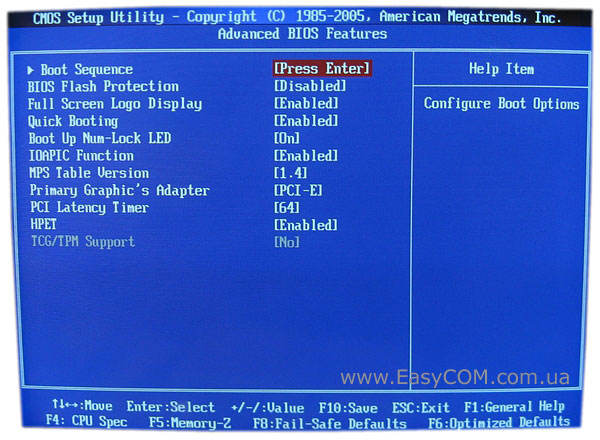

В основном разделе BIOS – «Advanced BIOS Features» есть пункт «TCG/TPM Support», а на материнской плате имеется разъем JTPM1. Предназначены они для поддержки TPM-модуля, основной задачей которого является защита данных компьютера от несанкционированного доступа с помощью ключей шифрования, т.е. скопировать и использовать в своих целях зашифрованную TPM-модулем информацию на другом компьютере не удастся.

В разделе «H/W Monitor» можно задать температуру процессора, которую система будет пытаться автоматически поддерживать, уменьшая и увеличивая скорость вращения вентилятора процессорного кулера. Также в данном разделе можно выбрать одно из трех значений, которое будет соответствовать скорости вращения двух корпусных вентиляторов: 50%, 75%, 100%. Здесь же можно просмотреть важные параметры системы, такие как напряжение питания процессора и его температура, скорость вращения всех вентиляторов системы, а также напряжение на линиях питания +3В, +5В и 12В.

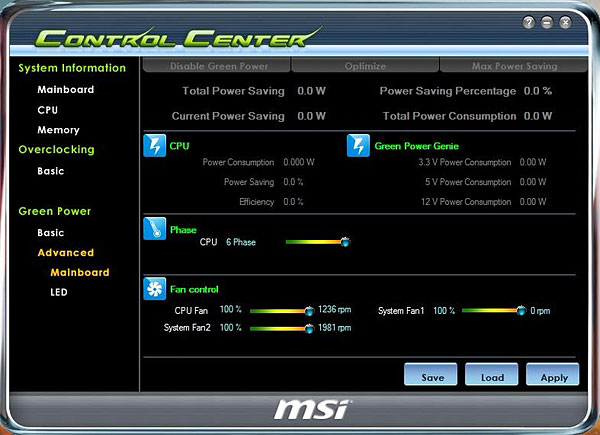

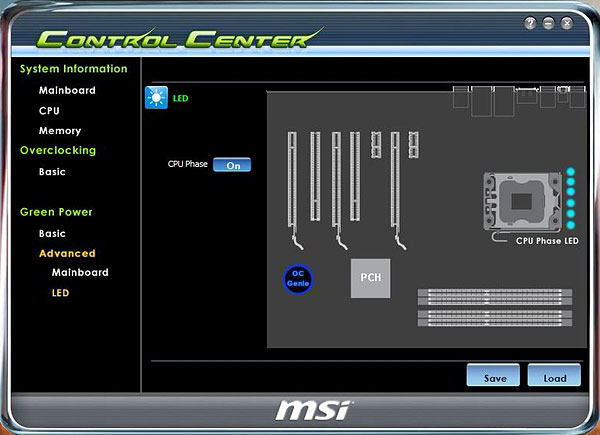

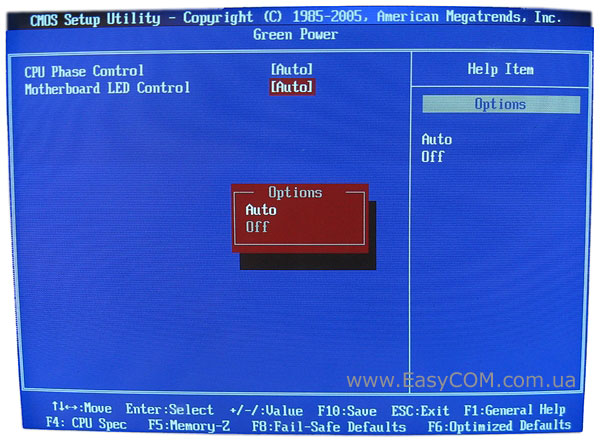

Благодаря отдельному разделу «Green Power» можно включить или отключить функцию активного переключения фаз питания процессора – APS и световую индикацию активных фаз питания.

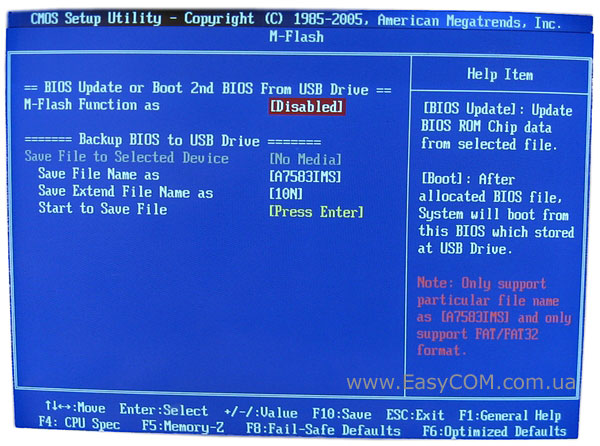

Раздел «M-Flash» позволяет обновить прошивку BIOS с любого внешнего USB-носителя, а также сохранить предыдущую версию в файл.

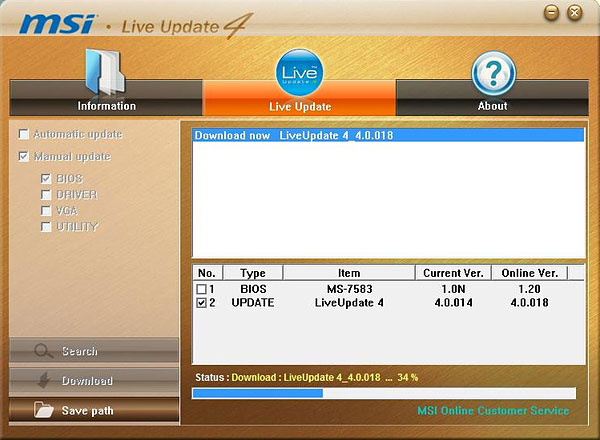

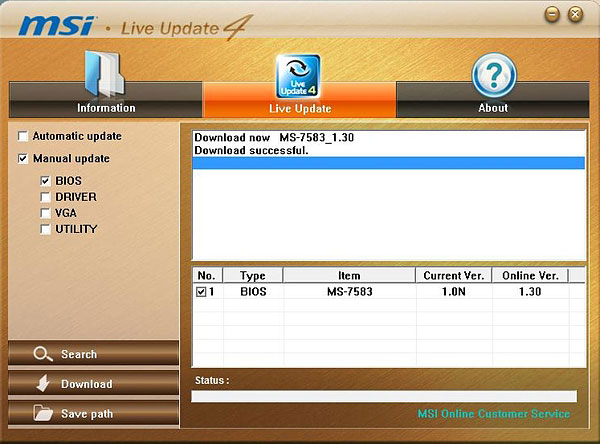

Кстати, на одном из дисков комплекта поставки материнской платы есть утилита MSI Live Update 4. С ее помощью можно в автоматическом или ручном режиме загрузить все новейшие драйверы, утилиты и версии BIOS не заходя на сайт поддержки MSI.

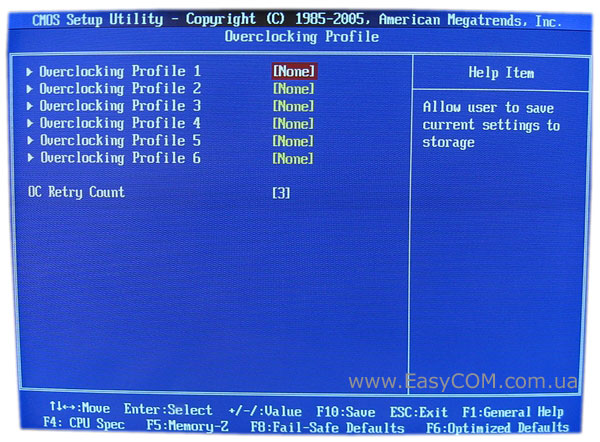

Для тех, кто часто экспериментирует с настройками BIOS, у платы MSI P55-GD65 есть возможность сохранить целых шесть пользовательских профилей настроек базовой системы ввода/вывода.
