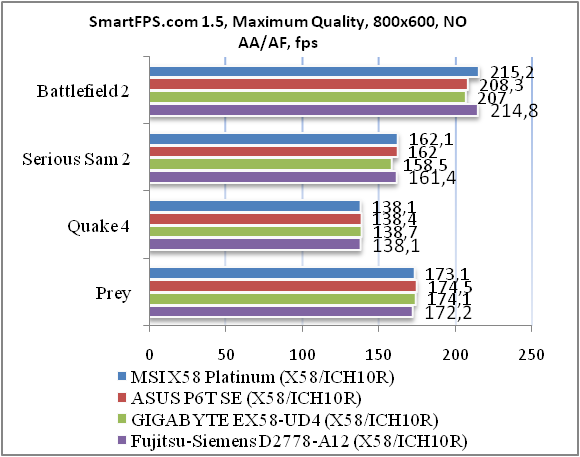

Обзор материнской платы MSI X58 Platinum

В данном обзоре мы рассмотрим материнскую плату MSI X58 Platinum, которая позиционируется компанией MSI как качественная основа для мощной игровой системы с поддержкой процессоров архитектуры Nehalem - Intel Core i7. Об игровой принадлежности устройства говорят многочисленные индикаторы работы всех основных узлов системной платы в сочетании с возможностью мониторинга основных параметров системы. Помимо этого на плате имеется ряд дополнительных кнопок, обеспечивающих повышенное удобство эксплуатации, и коннекторов, повышающих удобство работы с материнской платой.

Инженеры компании MSI учли и то, что понятие «игровая материнская плата» несет в себе не только удобство в эксплуатации, но и возможности разгона. Для этого в модель «Platinum» была внедрена поддержка технологии DrMOS, которая благодаря использованию самых современных электронных компонентов позволяет добиться еще более впечатляющих результатов разгона, но обо всем по порядку.

MSI X58 Platinum

Спецификация материнской платы MSI X58 Platinum:

Производитель и модель

MSI X58 Platinum

Чипсет

Intel X58 Express

Процессорный разъем

Socket LGA 1366

Поддерживаемые процессоры

Intel Core i7

Системная шина QPI, ГТ/с

6,4

Поддерживаемая память

6 x DDR3 1333/1066/800 МГц до 24 ГБ
Поддержка трехканального режима работы памяти

Слоты расширения

2 x PCI Express 2.0 x16
1 x PCI Express gen2 x1
2 x PCI Express gen1 x1
2 x PCI

Multi-GPU

ATI CrossFireX

Дисковая подсистема

Южный мост ICH10R:
6 x SATA 3.0 Гб/с поддержка SATA RAID 0, 1, 5,10

JMicron JMB322:
2 x SATA 3.0 Гб/с поддержка SATA RAID 0, 1

JMicron JMB363:
1 x E-SATA 3.0 Гб/с
1 x UltraDMA 133/100/66 для подключения 2 РАТА устройств

LAN

Гигабитный сетевой контроллер Realtek 8111С

Звуковая подсистема

8-канальный High-Definition Audio кодек Realtek ALC888

Питание

24-контактный разъем питания ATX
8-контактный ATX12V разъем питания

Охлаждение

Медные радиаторы + тепловые трубки

Разъемы для вентиляторов

1 x CPU
5 x корпусных вентиляторов

Внешние порты I/O

1 x PS/2 (Клавиатура)
1 x PS/2 (Мышь)
1 x IEEE 1394
1 x SPDIF
1 x E-SATA
8 x USB 2.0/1.1
2 x RJ45 LAN
6 аудио разъемов для подключения 8-канального звука
1 x кнопка сброса BIOS

Внутренние порты I/O

1 x CD in
1 x COM
1 x TPM
1 x D-LED2
1 x Audio-разъем передней панели
1 x IDE
1 x IEEE 1394
4 x USB 2.0/1.1
Разъем системной панели

BIOS

AMI BIOS v.02.61

Фирменные технологии

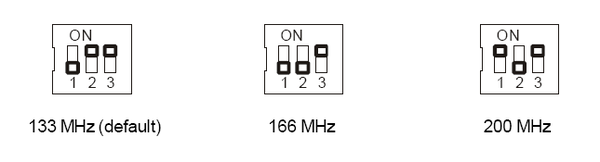

- OC Jumper / Easy OC Switch
- APS - Active Phase Switching
- MSI Live Update Online
- User Friendly
- M-Flash

Форм-фактор
Размеры, мм

ATX
305 X 244

Сайт производителя

http://ua.msi.com/

Новые версии BIOS и драйверов можно скачать со страницы поддержки.

MSI X58 Platinum

Системная плата поставляется в коробке, выполненной в строгих темных тонах. На фронтальной части указана поддержка технологии DrMOS с перечислением входящих в нее функций. Также здесь сделан акцент на то, что плата относится к «геймерской» серии и обеспечивает поддержку резервирования данных на жестких дисках благодаря утилите «HDD Backup», которой комплектуется продукт. Для удобства транспортировки в верхней части коробки имеется ручка.

Обратная сторона коробки более информативна. Здесь подробно описаны все функции из которых складывается технология DrMOS: GreenPower, XpressCool, RapidBoost.

  • GreenPower – благодаря использованию специальных микросхем, включающих в себя два канальных полевых МОП-транзистора (MOSFET) и управляющую микросхему в цепи стабилизации питания процессора, достигается 93-процентная энергоэффективность системы питания материнской платы. Также плата оснащена технологией APS (Active Phase Switching), основным назначением которой является управление фазами питания процессора в зависимости от загрузки системы. Данная технология позволяет в режиме простоя процессора отключать неиспользуемые фазы системы питания и таким образом понижать энергопотребление системы.

  • XpressCool – за счет применения МОП-транзисторов DrMOS с очень высоким уровнем КПД и применению медных радиаторов с тепловыми трубками, значительно снижается температура в самой горячей области системной платы – системе питания процессора. Снижение температуры может достигать до 16 градусов по шкале Цельсия в сравнении с обычной системой питания, основанной на раздельных полевых транзисторах.

  • RapidBoost – набор технических решений, направленных на повышение оверклокерского потенциала системной платы и увеличение надежности. Это, в первую очередь, применение качественных конденсаторов с твердым электролитом, дросселей с ферритовыми сердечниками, а так же двухфазная система питания оперативной памяти.

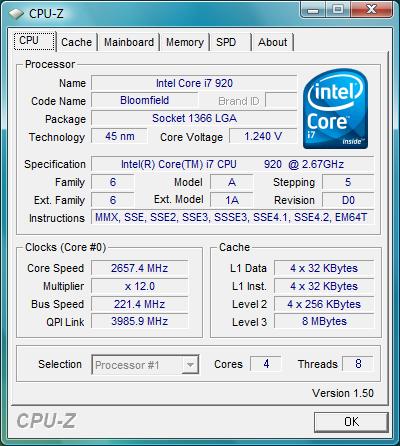

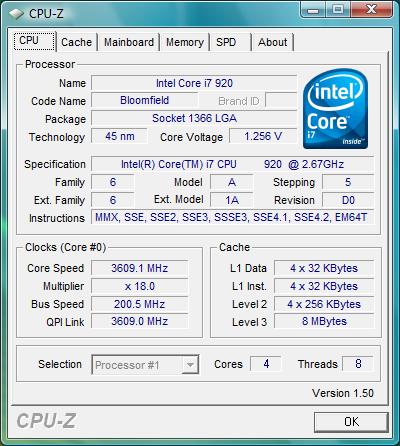

Кстати, в комплекте с платой идет фирменная программная утилита MSI – «Overclocking Center», благодаря которой можно осуществить разгон системы путем изменения частот и напряжений основных компонентов системы: процессор, шина, память. Но здесь стоит отметить, что разгон системной шины ограничен значением 211 МГц, поэтому для экстремального разгона использование настроек BIOS будет более предпочтительным. Помимо ручного разгона, утилита позволяет произвести авторазгон всей системы, благодаря встроенным «оверклокерским» профилям.

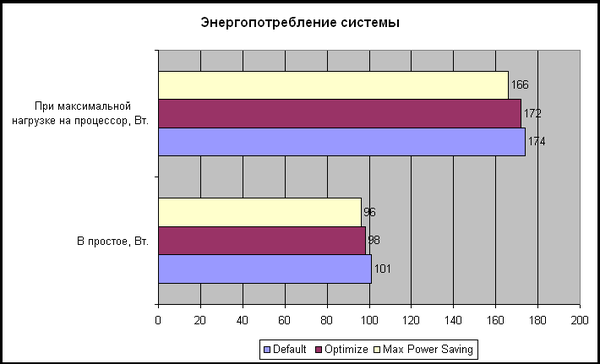

Еще одна фирменная утилита MSI - «GreenPower Center» позволяет произвести более точные настройки напряжений на процессоре, оперативной памяти, северном и южном мостах. Также с ее помощью можно задать три режима работы системы (Default, Optimise, Max Power Saving) и изменять число задействованных фаз питания стабилизатора процессора. Благодаря специальным информационным полям программы можно посмотреть как эффективно заданные настройки сказываются на энергоэкономичности системы.

Помимо указанных выше настроек, программа «GreenPower Center» позволяет включать или отключать LED-индикаторы материнской платы, причем управлять подсветкой индикаторов можно по отдельности.

Комплект поставки материнской платы MSI X58 Platinum включает в себя:

  • Инструкцию по установке;
  • Инструкцию пользователя по функции резервирования данных «HDD Backup»;
  • Общую инструкцию пользователя;
  • Брошюру со схематическим описанием системной платы;
  • 3 x диска с драйверами и утилитами;
  • 4 x кабеля SATA;
  • 1 x шлейф для подключения устройств ATA;
  • 1 x шлейф для подключения FDD-дисковода;
  • 2 x переходника Molex – питание SATA;
  • 2 x мостика для организации ATI CrossFireX;
  • 1 x двухпортовый USB-удлинитель на заднюю панель;
  • М-коннекторы для внутренних портов и фронтпанели;
  • Интерфейсную заглушку.

В брошюре со схематическим описанием MSI X58 Platinum можно ознакомиться с назначением всех разъемов, портов и переключателей, которыми оснащена системная плата. Здесь же изложена инструкция по организации мультипроцессорного рендеринга 3D-изображений силами нескольких видеокарт, начиная с того, как правильно подключить мостики ATI CrossFireX и заканчивая инструкциями по включению технологии ATI CrossFireX в драйверах.

Очень необычно, что к плате такого уровня как MSI X58 Platinum прилагаются переходники питания Molex-SATA и дополнительные два порта USB в виде модуля для плат расширения. Ведь система на базе такой системной платы наверняка будет комплектоваться качественным блоком питания с достаточным количеством разъемов SATA, а восьми USB-разъемов на задней панели плюс как минимум пары на передней панели корпуса и так вполне достаточно на сегодняшний день для подключения всевозможных периферийных устройств. Но, влюбом случае, эти аксессуары будут приятны покупателю и, вполне возможно, таки окажутся полезными.

Используя съемные M-коннекторы для внутренних панелей, можно без затруднений подключать разъемы системной панели, USB и др. Сначала можно все необходимые разъемы подключить к съемным переходникам и потом уже одним движением сами переходники подсоединить к соответствующим разъемам системной платы.

Переходим к рассмотрению компоноски платы.

MSI X58 Platinum

На первый взгляд компоновка элементов и разъемов MSI X58 Platinum казалось бы не вызывает нареканий. Предусмотрительно над каждым из разъемов PCI Express x16 размещено по одному разъему PCI Express x1, поэтому два разъема PCI Express x1 в любом случае будут свободны для установки плат расширения с соответствующим интерфейсом, даже при установке двухслотовых видеокарт. Да и верхний слот PCI Express x16 размещен достаточно низко, чтобы не блокировать защелки оперативной памяти при установке длинных видеокарт.

MSI X58 Platinum

Но если в систему установить хотя бы одну видеокарту с двухслотовой системой охлаждения, то все шесть разъемов SATA оказываются труднодоступными для подключения соответствующих кабелей. Правда в этом случае доступ к двум разъемам SATA II все же будет благодаря темно-красным портам SATA7 и SATA8 дополнительного контроллера. Кроме того, в данной ситуации под видеокартой оказывается южный мост ICH10R, который и без того сильно греется.

Установка второй видеокарты с двухслотовой СО ещё больше усугубляет ситуацию с доступностью портов для устройств хранения данных, так как в этом случае доступ даже к разъемам SATA7 и SATA8 становится очень затрудненным и при этом под видеокартой оказывается порт IDE. Поэтому, если вы часто обмениваетесь данными с помощью жестких дисков или планируете в скором времени расширять дисковую подсистему, то рекомендуем соответствующие шлейфы подключить заранее, а только потом устанавливать графические ускорители.

MSI X58 Platinum

Система охлаждения MSI X58 Platinum представлена двумя медными радиаторами и одним алюминиевым. Радиаторы северного и южного мостов соединены между собой двумя тепловыми трубками для улучшенного отвода тепла. Третий радиатор накрывает пять микросхем DrMOS в системе питания процессора и при этом он никак не связан с двумя другими радиаторам.

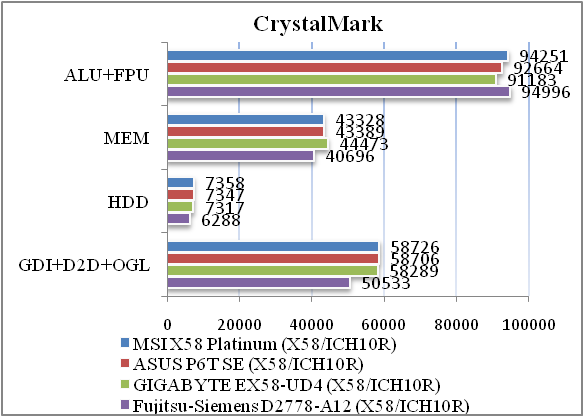

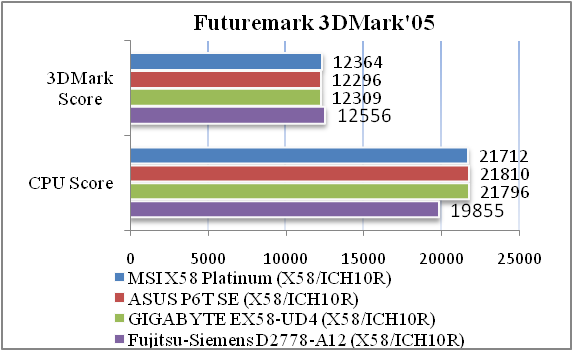

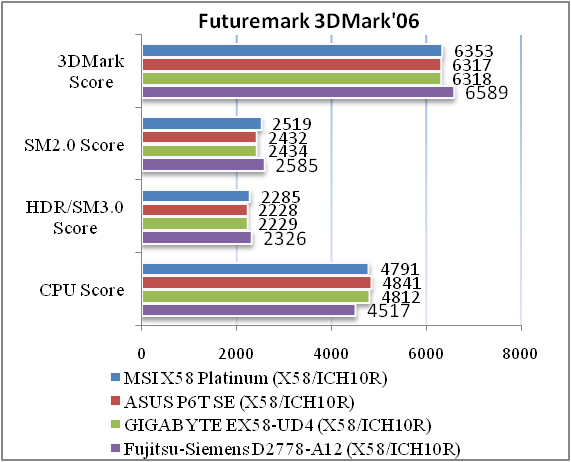

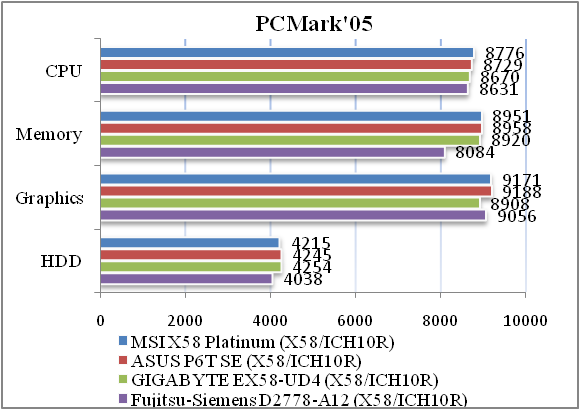

Мы рекомендуем использовать корпус с хорошей вентиляцией при сборке системы на основе MSI X58 Platinum, так как, несмотря на качественную систему охлаждения с тепловыми трубками, все радиаторы довольно сильно грелись в процессе тестирования и особенно при разгоне.

MSI X58 Platinum

Взглянув на слоты расширения материнской платы, сразу становится ясно, что инженеры компании MSI стараются «идти в ногу со временем», так как число разъемов PCI Express x1 превышает число разъемов PCI, три против двух соответственно. Для организации режима ATI CrossFireX на плате присутствуют два слота PCI Express 2.0 x16.

MSI X58 Platinum

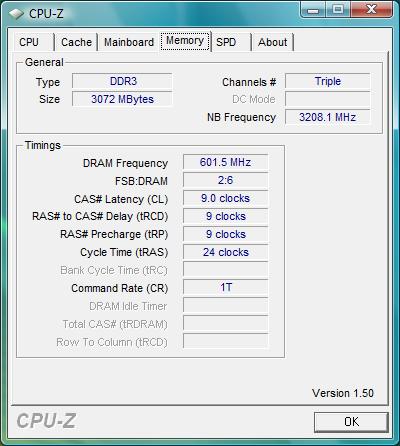

На материнской плате присутствуют 6 разъемов для памяти DDR3 с рабочей частотой 1333/1066/800 МГц. Память может работать в одно-, двух- и трехканальном режиме. Максимальный поддерживаемый платой объем ОЗУ – 24 ГБ. В рамках технологии DrMOS подсистема оперативной памяти оснащена двухфазной системой питания, что должно самым положительным образом сказаться на стабильности при разгоне.

Поддержку «аудио» в MSI X58 Platinum осуществляет встроенный восьмиканальный HDA-кодек Realtek ALC888 с возможностью автоопределения и переназначения аудиоразъемов.

Встроенный гигабитный сетевой контроллер также произведен компанией Realtek и представлен чипом Realtek RTL8111С.

В нижней правой части платы расположены разъем JDLED1 и кнопка D-LED2. Разъем JDLED1 предназначен для подключения внешней панели индикации на которую могут выводиться различные системные события и параметры, такие как напряжение на процессоре, текущая его частота, напряжение на чипсете, вывод последовательности действий прохождения процедуры POST и даже есть возможность отображать данные со специального термодатчика, подсоединяемого к D-LED2 панели. Переключение между отображаемыми на панели индикации параметрами выполняется с помощью кнопки D-LED2.

Чуть ниже разъема JDLED1, расположен разъем JTPM1. Данный разъем предназначен для подключения TPM модуля. Модуль TPM позволяет защитить от несанкционированного доступа данные компьютера с помощью ключей шифрования, т.е. скопировать и использовать в своих целях зашифрованную TPM-модулем информацию на другом компьютере не удастся.

По количеству дросселей системы питания, основанных на ферритовых сердечниках, можно сделать вывод, что MSI X58 Platinum оснащена пятифазной системой стабилизации питания процессора. А под медным радиатором системы охлаждения находятся пять микросхем DrMOS со сдвоенными транзисторами MOSFET и управляющим элементом в каждой из них. В цепи питания процессора, впрочем, как и на всей плате, используются качественные конденсаторы с твердым электролитом. Качественные дроссели и конденсаторы значительно повышают надежность системной платы, что впрочем, характерно для продукта такого уровня.

MSI X58 Platinum

На заднюю панель внешних портов материнской платы выведены следующие разъемы:

  • 1 x PS/2 порт для клавиатуры;
  • 1 x PS/2 порт для мыши;
  • 1 x IEEE 1394;
  • 1 x оптический SPDIF;
  • 1 x E-SATA;
  • 8 x USB;
  • 2 x RJ45 LAN;
  • 6 аудио разъемов для подключения 8-канальной акустики;
  • 1 x кнопка сброса BIOS.

Из перечня внешних портов задней панели системной платы хочется выделить наличие кнопки сброса настроек BIOS. Благодаря этой кнопке разгонять систему можно даже с закрытым корпусом, так как в результате неудачной попытки покорить очередную частотную планку система может перестать запускаться, а чтобы «вернуть ее к жизни» достаточно просто нажать кнопку сброса BIOS на задней панели и вернуть настройки BIOS в состояние «по умолчанию».

Если говорить о дополнительных кнопках, то в нижней части платы имеются удобные кнопки «Power» и «Reset» с подсветкой, которые будут не лишними в случаях, когда система еще не собрана, а нужно проверить ее работоспособность.

BIOS

В качестве базовой системы ввода-вывода материнская плата MSI X58 Platinum использует AMI BIOS v.02.61. Основные функции и настройки для разгона находятся в разделе BIOS – «Sell Menu»:

Параметр

Название меню

Диапазон

Шаг

Процессорные технологии

C1E, TM2, EIST, Virtualization Technology, C-STATE





Системная шина QPI

QPI Links Speed

Slow-Mode; Full-Speed



Частота шины QPI, ГТ/с

QPI Frequency

4800;5866;6400



Частота шины PCI, МГц

Abjust PCI Frequency

37,2; 42



Частота шины PCI Express, МГц

Abjust PCI Express Frequency

100 - 200

1

Опорная частота процессора, МГц

Base Clock

100-400

1

Управление задержками команд ОЗУ

1N/2N Memory Timing

1N; 2N



Задержки ОЗУ



CAS Latency, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tRFC, tRTP, tsrRdTRd, tdrRdTRd, tddRdTRd, tsrRdTWr, tdrRdTWr, tddRdTWr, tsrWrTRd, tdrWrTRd, tddWrTRd, tsrWrTWr, tdrWrTWr, tddWrTWr



Изменение напряжения на процессоре, мВ

CPU Voltage

От -320 до +630

10 или 20

Напряжение на шине QPI, В (Зависит от CPU)

QPI Voltage

1,1 – 1,22

0,01 или 0,02

Напряжение на северном мосте, В

ICH Voltage

min:0,7

0,05

Напряжение на модулях памяти, В

DRAM Voltage

1,2 – 2,77

0,01 или 0,02

Контроль амплитуды напряжения шины PCI-e, мВ.

PCI Express Amplitude Control

700 - 1000

100

Контроль амплитуды напряжения процессора, мВ.

CPU Amplitude Control

700 - 1000

100

Тактовый сигнал ЦП, пс.

CPU CLK Skew

100 - 1500

100

Тактовый сигнал северного моста, пс.

MCH CLK Skew

100 - 1500

100

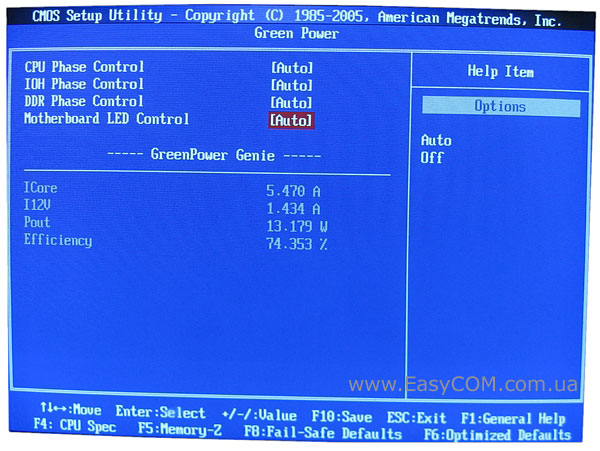

Подраздел «Green Power» позволяет управлять функциями энергосбережения в основных узлах системной платы, таких как процессор, южный мост, оперативная память. Здесь же можно отключить информационные LED-индикаторы материнской платы и просмотреть текущее значение силы тока на процессоре и линии +12В, а также потребляемую мощность и КПД системы.

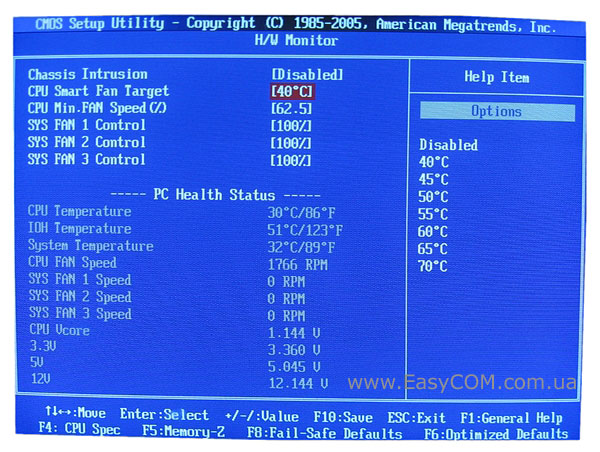

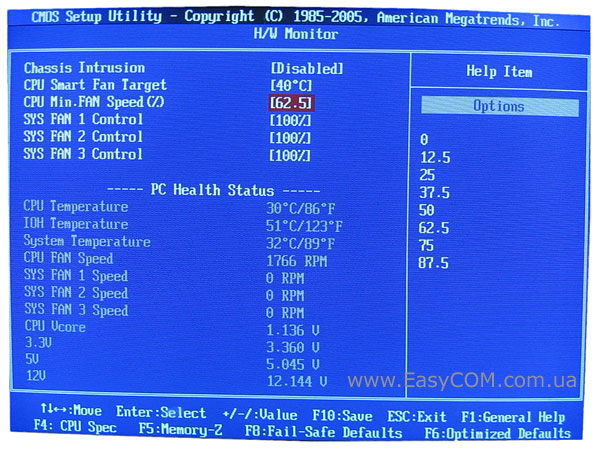

Основным назначением раздела H/W Monitor является мониторинг параметров системы и управление вентиляторами. Здесь можно задать температуру процессора, которую система будет стараться автоматически поддерживать увеличением оборотов процессорного вентилятора в процессе работы системы. Также в данном разделе можно указать минимальную скорость вращения процессорного кулера в процентном соотношении и выбрать одно из трех значений, соответствующих скорости вращения корпусных вентиляторов: 50%, 75%, 100%.

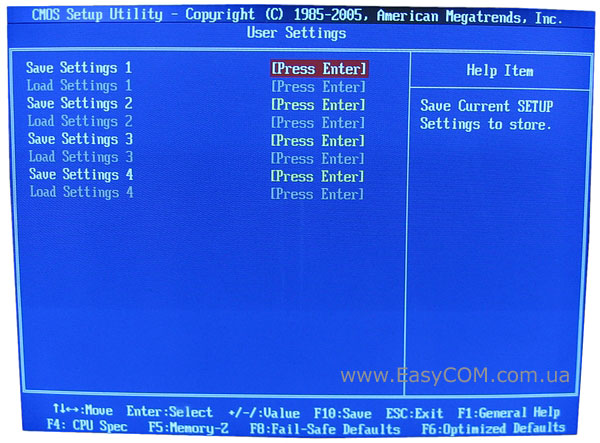

Очень полезно для любителей разгона может оказаться то, что в разделе «User Settings» можно сохранить четыре различных профиля настроек BIOS.

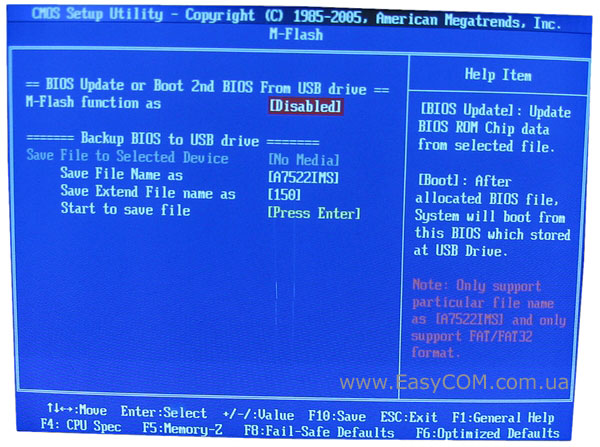

Все необходимые действия по обновлению BIOS можно выполнить в разделе «M-Flash». Данный раздел позволяет обновить BIOS с внешнего USB накопителя и сохранить старый BIOS в файл.
