Обзор материнской платы MSI X58M

Рынок материнских плат достаточно многообразен. На нем присутствуют как брендовые производители, так и менее популярные или именитые компании, но, все же, пытающиеся проложить себе путь на рынок компьютерного оборудования или восстановить свое положение. Эти компании проводят довольно агрессивную политику при продвижении своих продуктов. Зачастую цены на их продукцию значительно ниже, а функциональные возможности порою такие же. Одной из таких снова завоевывающих популярность компаний является MSI, которая сейчас благодаря высокому качеству своей продукции и хорошему соотношению цены и функциональных возможностей имеет все шансы вернуть лидирующие позиции. Подтверждением тому могут служить различные продукты, как, например, материнская плата MSI X58M , которую мы сегодня рассмотрим. Это одна из первых плат этой компании, которая построена на наборе системной логики Intel X58 Express для самых производительных процессоров Intel Core i7, ориентированная на более широкий круг покупателей. Сама компания продвигает свое «детище» как более доступную основу высокопроизводительного игрового компьютера, т.к. форм-фактор microATX ассоциируется с бюджетным решение. Итак, встречайте – материнская плата MSI X58M для мощных процессоров Intel.

MSI X58M

Спецификация материнской платы MSI X58M:

Производитель

MSI

Модель

X58M

Чипсет

Intel X58 Express

Процессорный разъем

Socket LGA 1366

Поддерживаемые процессоры

Intel Core i7 Extreme Edition, Intel Core i7

Системная шина (QPI)

4,8/6,4 ГТ/с

Используемая память

DDR3 1600(ОС)/1333/1066/800 МГц
Поддержка трехканального режима работы памяти

Поддержка памяти

6 x 240-контактных DIMM трехканальной архитектуры до 24 ГБ

Слоты расширения

2 x PCI Express 2.0 x16
1 x PCI Express x4
1 x PCI

Multi-GPU

ATI CrossFireX или NVIDIA SLI

Дисковая подсистема

Южный мост ICH10R поддерживает:
6 x SATA 3.0 Гб/с поддержка SATA RAID 0, 1, 5,10

JMicron JMB363:
1 xUltraDMA 133/100/66 для подключения 2 РАТА устройств
1 x SATA 3 Гб/с
1 х e-SATA

LAN

Гигабитный сетевой LAN контроллер Realtek 8111С

Звуковая подсистема

8-канальный High-Definition Audio кодек Realtek ALC889

Питание

24-контактный разъем питания ATX
8-контактный ATX12V разъем питания

Охлаждение

Пассивная система охлаждения, состоящая из алюминиевых радиаторов

Разъемы для вентиляторов

1 x CPU
3 x корпусных вентиляторов

Внешние порты I/O

1 x PS/2 (Клавиатура)
1 x PS/2 (Мышь)
1 x IEEE 1394a
6 x USB 2.0/1.1
1 x RJ45 LAN
6 аудио разъемов для подключения 8-канального звука

Внутренние порты I/O

1 x CD in
1 x SPDIF out
1 x FDD
1 x Audio разъем передней панели
1 x IDE
1 x IEEE 1394a
6 x USB 2.0/1.1
Разъем системной панели

BIOS

AMI BIOS
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Фирменные технологии

- OC Jumper / Easy OC Switch
- APS - Active Phase Switching
- MSI Live Update Online
- User Friendly
- M-Flash
- True Blu-ray audio

Комплектация

Руководство пользователя;
4 x SATA кабеля;
2 х переходники питания SATA;
1 x UltraDMA 133/100/66 кабель;
планка задней панели;
мостик SLI;
набор M-Connectors;
DVD с драйверами и утилитами.

Форм-фактор Размеры, мм

mATX
245 x 244

Сайт производителя

http://ua.msi.com/
Новые версии BIOS и драйверов можно скачать со страницы поддержки.

Все цены на MSI X58M

MSI X58M

Упаковка материнской платы выполнена из плотного картона черного цвета. Использование темного фона придает упаковке некоторую строгость. На лицевой стороне упаковки по центру указано название платы, а по краям размещены интуитивно понятные пиктограммы, говорящие о поддерживаемых процессорах, чипсете, легшем в основу платы, и фирменных утилитах и технологиях, примененных на ней.

MSI X58M

На обратной стороне упаковки приведена спецификация изделия, показана задняя панель портов ввода-вывода и описаны фирменные технологии, такие как:

  • технология энергосбережения APS, которая управляет стабилизатором питания с автоматическим переключением фаз для процессора и других компонентов платы при различных вариантах нагрузки на систему;
  • технология Blu-ray audio, обеспечивающая высокоуровневую защиту информационного потока без потерь контента с полноценным воспроизведением звука с дисков Blue-ray и аппаратную поддержку цифрового потока стандарта 24-бит/192 кГц, что обеспечивает наивысшее качество звука на выходе;
  • возможность объединения двух видеокарт в одну производительную графическую систему;
  • технология OC Jumper / Easy OC Switch, позволяющая легко увеличить CPU FSB и достигнуть более высокой производительности процессора и системы без особых сложностей.

MSI X58M

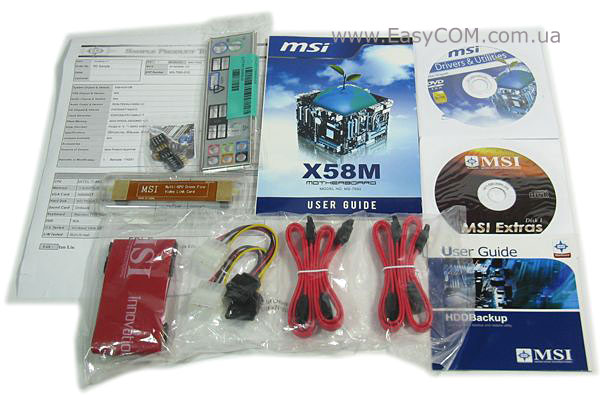

В комплекте с материнской платой MSI X58M в коробке можно найти:

  • руководство пользователя;
  • 4 x SATA-кабеля;
  • 2 х переходника питания SATA-устройств;
  • 1 x UltraDMA 133/100/66 кабель;
  • набор M-Connectors;
  • мостик SLI для объединения двух видеокарт в одну систему;
  • заглушку портов задней панели с дополнительной цветовой маркировкой разъемов;
  • DVD с драйверами и утилитами.

Комплект поставки довольно неплохой, как для недорогой платы, и поэтому приятно порадовал. Вот только если бы еще производитель положил и выносной модуль S/PDIF, модуль с 4-контактным разъемом IEEE 1394 и парой USB, а также планку для выносного COM-порта и шлейф для подключения FDD – было бы вообще замечательно.

MSI X58M

Компоновка платы серьезных нареканий не вызывает – все разъемы смещены к краям платы для удобного подключения к ним. Не совсем удачное расположение порта FDD между разъемами DIMM и разъемом IDE вызвано, скорее всего, малыми размерами платы и, как следствие, недостатком свободного места, но т.к. данные накопители используется все реже, то это нельзя назвать большим неудобством. Более существенным неудобством при подключении накопителей в собранном корпусе могут стать шесть разъемов SATA, которые развернуты параллельно плате, чтобы остаться доступными при использовании габаритных видеокарт. Несмотря на то, что плата не принадлежит к линейке дорогих продуктов, на ней распаяны все шесть разъемов для оперативной памяти, что обеспечивает работу как в двухканальном, так и в трехканальном режимах. В плату можно установить модули памяти общим объемом до 24 ГБ. Особенностью платы является то, что для успешного старта системы модули памяти необходимо устанавливать в черные слота, причем при работе в любом режиме должен быть занят первый слот DIMM, иначе плата не запустится. Что ж, идем дальше. Для установки плат расширения материнская плата оборудована двумя разъемами PCI Express x16 2.0, одним разъемом PCI Express x4 и одним разъемом PCI. Больше на плату просто не поместилось, все-таки форм-фактор microATX дает о себе знать. Поэтому обращаем внимание, что при использовании связки из пары графических ускорителей с двухслотовыми системами охлаждения иные платы расширения установить будет некуда.

MSI X58M

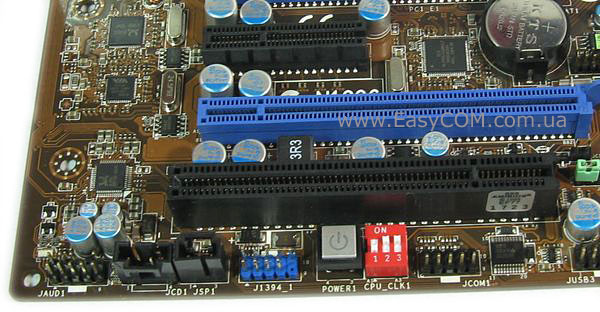

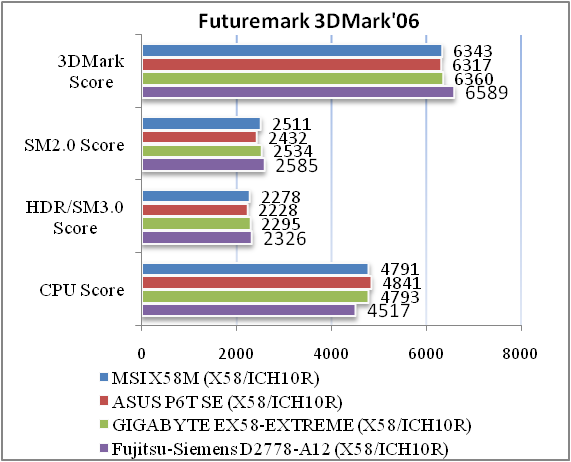

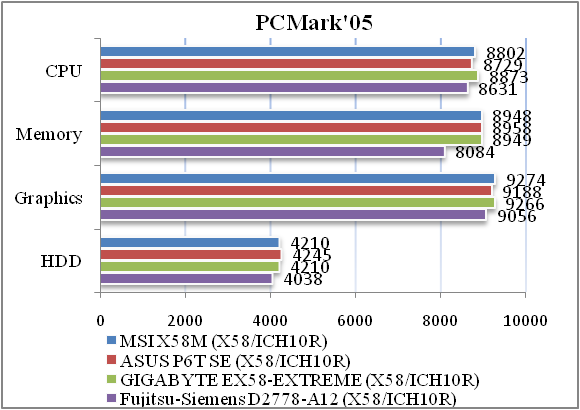

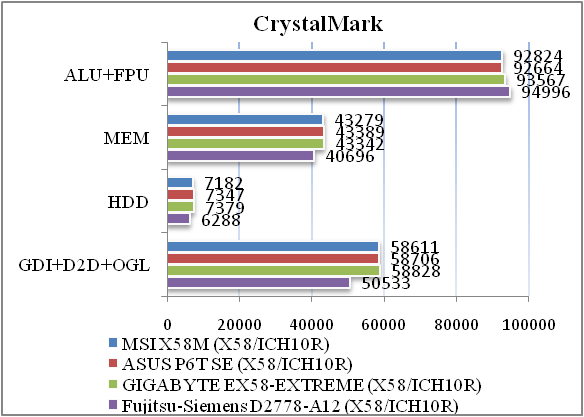

Удивительно, но факт. Внизу платы распаяна кнопка включения питания, как на дорогих моделях. Если бы еще и кнопку «Reset» распаяли, была бы вообще красота, но там, где по логике она должна находиться, место занято блоком DIP-переключателей технологии OC Jumper / Easy OC Switch, при помощи которых можно изменить частоту системной шины. Мы не упустили случая проверить работу системы при использовании этой технологии. О том, что у нас получилось, читайте в разделе «тестирование».

MSI X58M

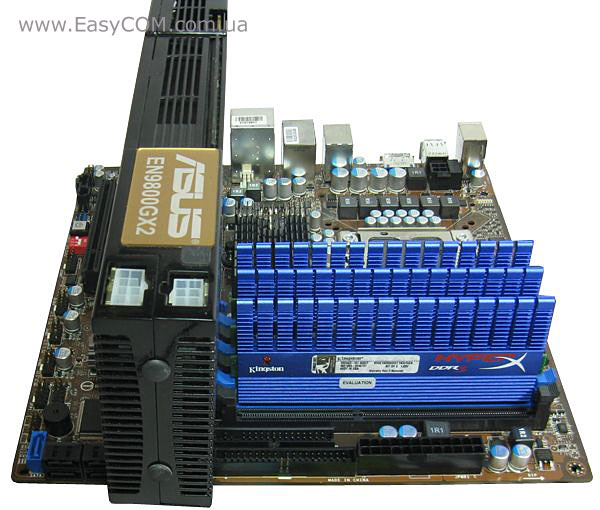

Установка длинной двухслотовой видеокарты немного расстроила. Видеокартой оказались полностью заблокированы защелки слотов памяти, доступ к двум SATA-разъемам в собранном корпусе стал почти невозможен и под видеокарту попал разъем PCI Express x4. Если же установить еще одну такую видеокарту, то картина еще больше испортится – в дополнение к уже перекрытым и заблокированным разъемам добавятся еще четыре разъема SATA и единственный разъем PCI. Плюс к этому расстояние между видеоадаптерами настолько мало, что о хорошем охлаждении первой карты говорить не приходится.

MSI X58M

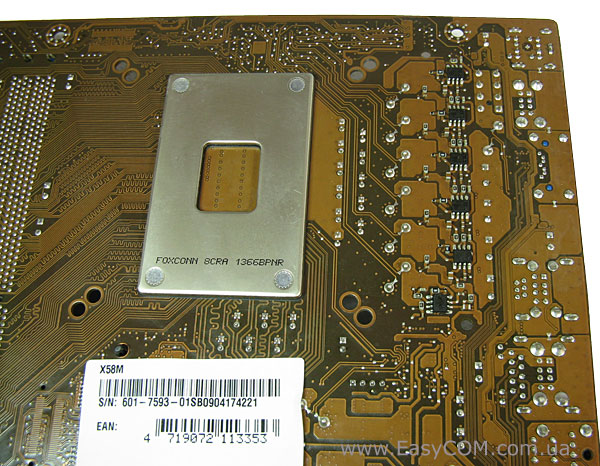

С обратной стороны платы под процессорным разъемом установлена металлическая пластина, предохраняющая плату от изгибания в этом месте процессорным кулером. Если вы обратили внимание, то заметили, что для крепления процессорного кулера в плате имеется по два отверстия – расположенные дальше от процессорного разъема предназначены для установки кулеров с креплением специально под Socket LGA 1366, а ближние для более распространенных кулеров под LGA 775. Так что теперь не нужно думать, куда деть свой любимый высокоэффективный и дорогой кулер под LGA 775 – пусть работает в новой системе, радуя вас низкой температурой процессора.

MSI X58M

Система охлаждения «горячих точек» материнской платы MSI X58M проста и незатейлива, здесь «бюджетная» стоимость платы видна сразу. Система состоит всего из двух алюминиевых радиаторов, стоящих на северном и южном мостах. Тепловые трубки для распределения тепла и радиаторы для охлаждения стабилизатора питания процессора не используются, а зря. Ведь, как показала практика, набор системной логики Intel X58 Express не такой уж и холодный, а при разгоне греется довольно прилично. Ну что поделать, придется эту экономию восполнять хорошей вентиляцией корпуса. Как результат, при тестировании материнской платы радиаторы системы охлаждения заметно грелись, особенно во время разгона, поэтому обратите внимание на этот момент.

MSI X58M

Схема питания ядра процессора вполне обычна и имеет 6 фаз. Управляет силовыми элементами ШИМ-контроллер ISL 6336A, соответствующий стандарту VRD 11.1. Работу схемы и количество активных в данный момент фаз можно проследить по светодиодному индикатору, скромно расположившемуся вверху платы. Как уже отмечалось выше, дополнительного охлаждения силовых элементов нет, но это не мешает схеме стабильно работать во всех режимах. При полной загрузке процессора Intel Core i7 920, разогнанного до 3350 МГц (20 х 166МГц), в течение 30 минут напряжение питания оставалось стабильным и неизменным, а это говорит о качественно выполненной схеме. Питание встроенного в процессор контролера памяти, набора системной логики Intel X58 Express и модулей памяти осуществляется при помощи простых однофазных стабилизаторов, но и они прекрасно справляются с поставленными перед ними задачами.

MSI X58M

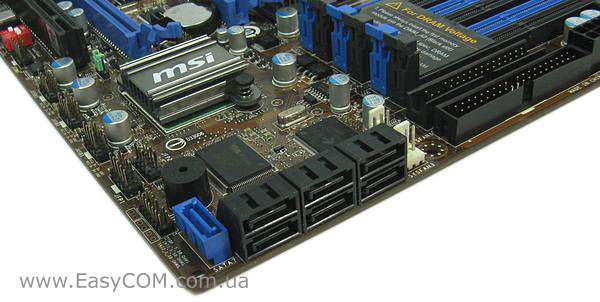

Основу дисковой подсистемы составляет южный мост ICH10R, который обслуживает шесть портов SATA 2 с поддержкой RAID-массивов уровней 0, 1, 5 и 10. Дополнительный специализированный контроллер JMB363 обеспечивает работу порта IDE UltraDMA 133/100/66 для подключения двух PATA-устройств, внутреннего разъема SATA 2 и одного разъема e-SATA, выведенного на заднюю панель. Для работы с периферийным оборудованием на плате имеется 12 портов USB, из которых шесть выведены на заднюю панель и шесть разведены на плате. К ним можно подключить, например, USB-порты на лицевой панели корпуса, кардридер или, при помощи специального модуля, вывести на заднюю панель корпуса.

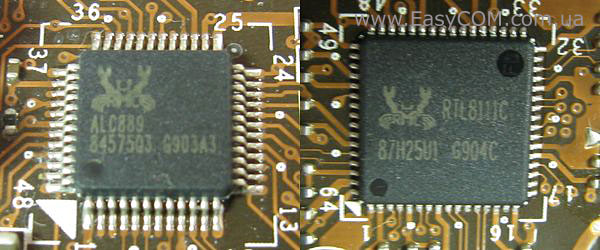

Интегрированная звуковая подсистема основана на HD-кодеке 8-канального звука Realtek ALC889, который при тестировании показал относительно неплохие результаты как для встроенного решения. Поддержку LAN-соединений осуществляет гигабитный Ethernet-контроллер Realtek 8111С, обеспечивающий скорость подключения до 1000 Мбит/с.

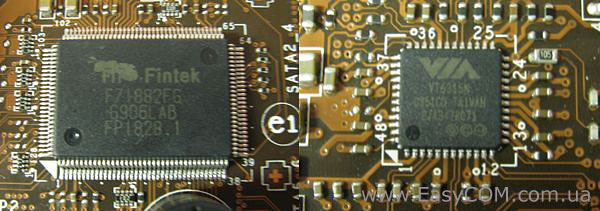

Системный мониторинг, контроллеры FDD и COM-порта обслуживаются специализированным микроконтроллером F71882FG производства компании FINTEK (Feature Integration Technology Inc.). Последовательный высокоскоростной интерфейс IEEE 1394a реализован на контроллере VT6315N производства компании VIA.

MSI X58M

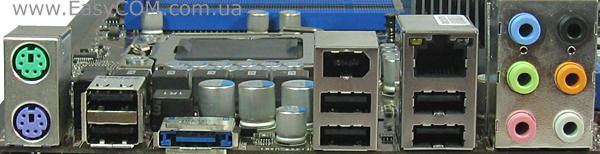

Задняя панель материнской платы MSI X58M имеет следующие порты ввода-вывода:

  • два разъема PS/2 для подключения клавиатуры и мыши;
  • шесть разъемов USB;
  • разъем e-SATA;
  • разъем IEEE 1394a;
  • разъем RJ45 для LAN-соединений;
  • 6 аналоговых разъемов для подключения 8-канального звука.

Вроде бы все есть и в тоже время маловато. Зачем, например, разводить на плате шесть USB-портов, когда на задней панели свободного места «вагон и маленькая тележка»? Да и для COM-порта там место есть, зачем его подключать специальным выносным модулем? Неужели более функциональная интерфейсная панель так сильно увеличила стоимость платы?

BIOS

MSI X58M

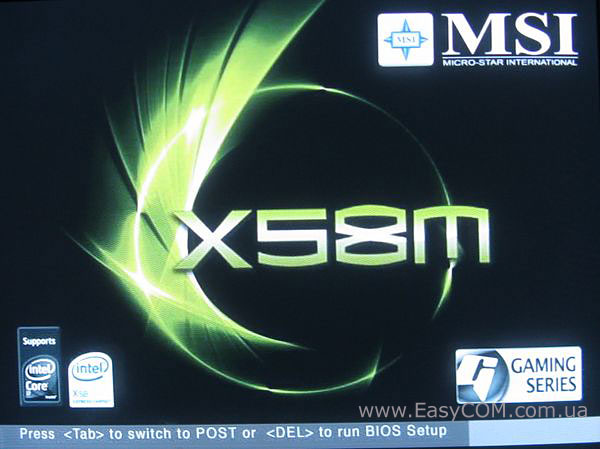

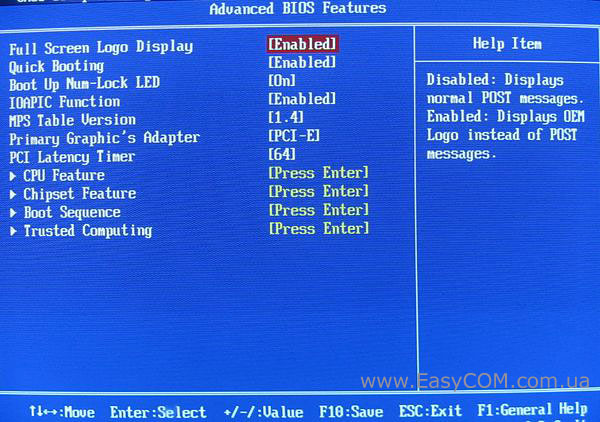

В основу BIOS материнской платы MSI X58M лег код, написанный компанией AMI. При включении во время прохождения POST на экране отображается довольно-таки эффектная заставка.

При необходимости в меню «Advanced BIOS Features» можно отключить эту заставку при прохождении POST, а также включить или отключить некоторые процессорные функции и технологии и выбрать порядок загрузки.

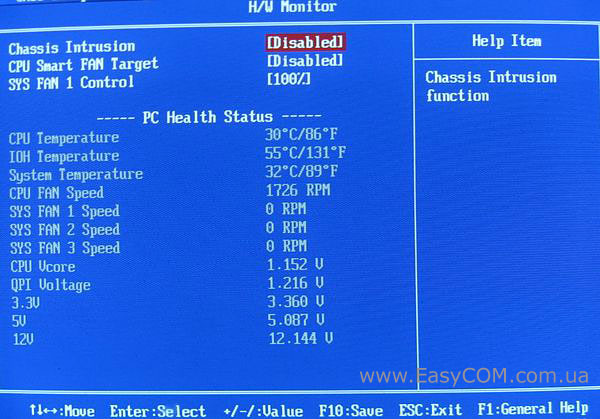

Системный мониторинг несколько бедноват. Автоматическое управление частотой вращения вентиляторов возможно только для процессорного кулера и первого корпусного вентилятора. Все остальное находится только в режиме пассивного контроля, а именно: температуры ЦП, северного моста и материнской платы, скорости вращения всех вентиляторов, напряжения на ядре процессора и шине PQI, а так же на основных линиях питания.

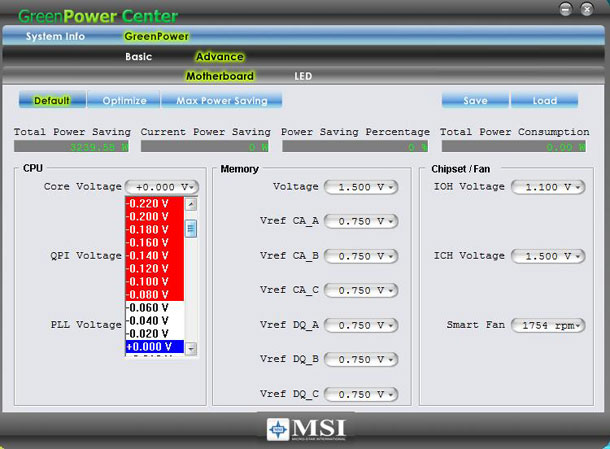

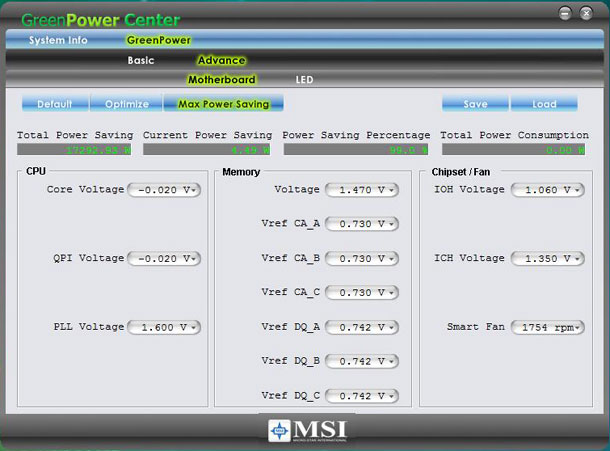

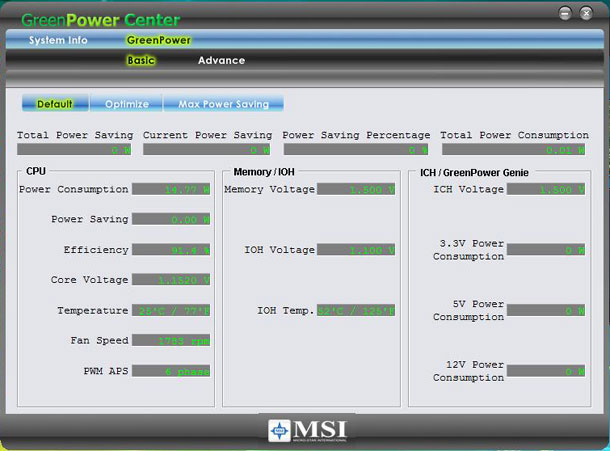

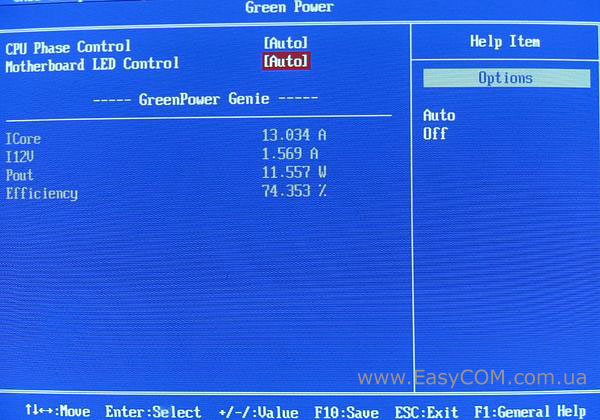

Меню «Green Power» предоставляет доступ к управлению технологией энергосбережения APS.

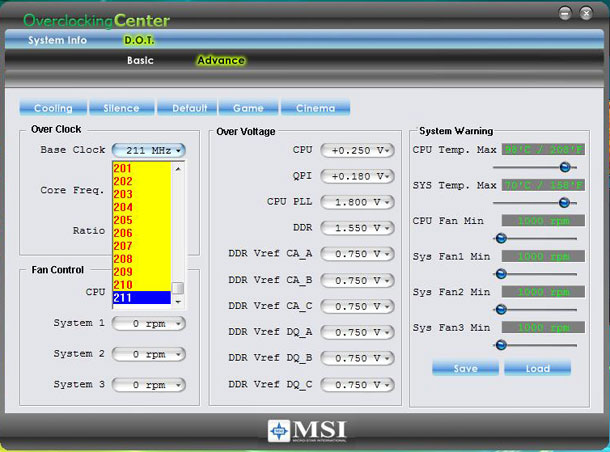

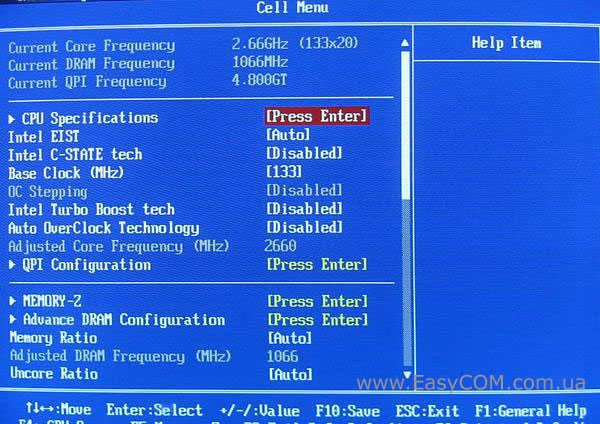

Вот мы и добрались к «Cell Menu», в котором собраны все настройки, влияющие на производительность системы. Это меню довольно объемное, содержит много подменю, но их названия просты и понятны, поэтому приводить кучу фотографий мы не будем, а просто все настраиваемые параметры сведем в таблицу для большей наглядности.

Параметр

Название меню

Диапазон

Шаг

Частота FSB

Base Clock

100-400 МГц

1

Частота шины QPI

QPI Frequency

4,8 / 5,86 / 6,4 ГТ



Настройка таймингов памяти

Advanced DRAM Configuration

CAS Latency, TRCD, TRP, tRTP, TRAS, TRC, tWR, TRRD, tRWTTO, tRWTTO, tWRRD, tWRRD, tWTR, tWRWR, tRDRD, tRFC0, tRFC1, tRFC2, tRFC3



Множитель памяти

Memory Ratio

3-8

1

Множитель частоты процессора

Uncore Ratio

10-Max

1



CPU Amplitude Control

700-1000 мВ

100 мВ



PCI Express Amplitude Control

700 мВ - 1000 мВ

100 мВ

Тактовый сигнал ЦП

CPU CLK Ckew

100 - 1500 пс

100 пс

Тактовый сигнал северного моста

IOH CLK Ckew

100 - 1500 пс

100 пс

Частота шины PCI

Adjust PCI Frequency

Auto, 37.3 Мгц, 42 МГц



Частота шины PCI Express

Adjust PCI Express Frequency

100 – 200 МГц

1 МГц

Калибровка питающей линии

Load Line Calibration

Auto, Enable, Disable.



Изменение напряжения питания процессора

CPU Voltage

-0,32 – 0,63 В

0,01 В

Напряжение питания трактующего чипа

CPU PLL Voltage

1,8 - 2,43 В

0,01 В

Напряжение не шине QPI

QPI Voltage

0,88 – 1,21 В

0,01 В

Напряжение питания памяти

DRAM Voltage

1,2 - 2,77 В

0,01 В



DDR VREF Ch-A (B, C)

0,435 - 0,745 В

0,005 В

Напряжение питания северного моста

NB Voltage

0,8 - 2,37 В

0,01 В

Напряжение питания южного моста

ICH Voltage

0,7 - 2,13 В

0,01 В
