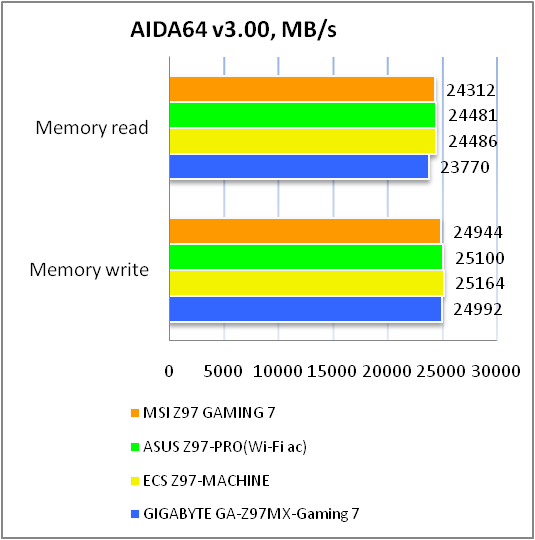

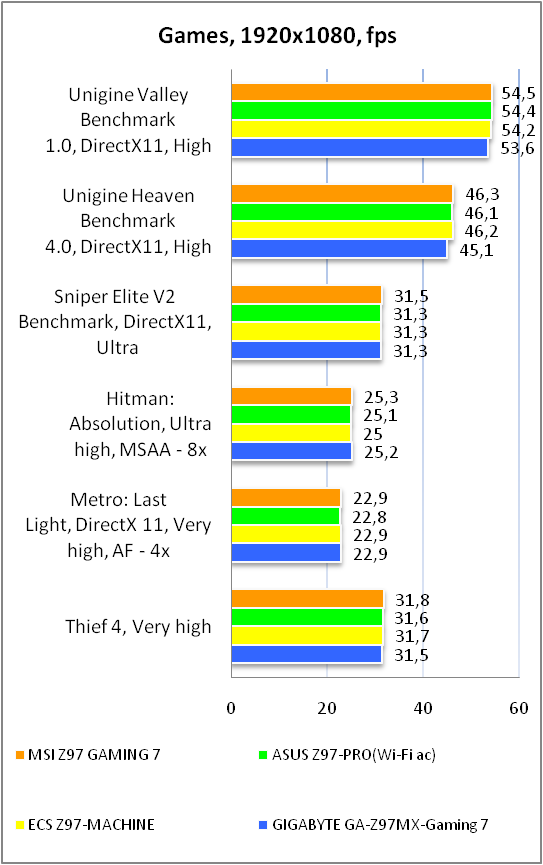

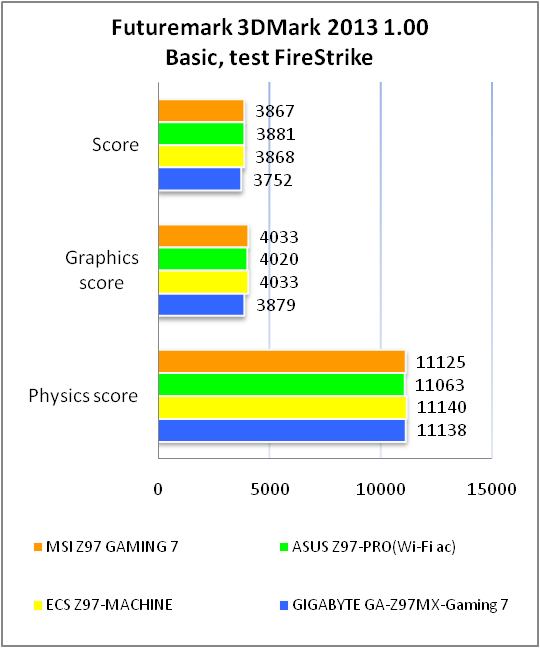

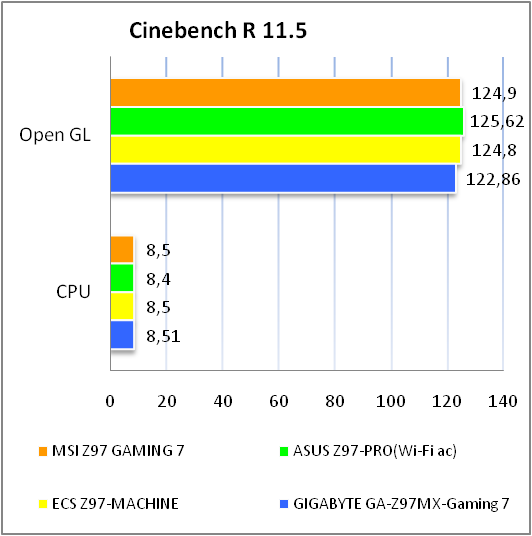

Обзор и тестирование материнской платы MSI Z97 GAMING 7

Новинка от компании MSI является одной из флагманских моделей в обновленной линейке MSI GAMING, которая получила уже третье обновление благодаря успеху у пользователей. Эта серия продвигается на рынке под девизом «PRO GAMERS WEAPON» - оружие профессионального геймера. Данный девиз как нельзя лучше характеризует все устройства в линейке. Наглядным тому примером является модель MSI Z97 GAMING 7, которая обладает отличной сетевой подсистемой, что по достоинству оценят любители онлайн-баталий, качественной звуковой подсистемой, которая позволит вам расслышать шаги врага еще до его появления на экране, а также широкими возможностями по организации графической и дисковой подсистем.

Однако обо всем по порядку, а для начала давайте рассмотрим подробную техническую спецификацию новинки.

MSI Z97 GAMING 7

Спецификация материнской платы MSI Z97 GAMING 7:

Производитель

MSI

Модель

Z97 GAMING 7(rev 1.0)

Чипсет

Intel Z97

Процессорный разъем

Socket LGA1150

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого и пятого поколений: Intel Haswell, Intel Haswell Refresh, Intel Devil`s Canyon, Intel Broadwell

Частота используемой памяти

3300* / 3200* / 3100* / 3000* / 2800* / 2666* / 2600* / 2400* / 2200* / 2133* / 2000* / 1866* / 1600 / 1333 / 1066 МГц

(*OC)

Поддержка памяти

4 x DDR3 DIMM-слота с поддержкой до 32 ГБ памяти

Слоты расширения

3 x PCI Express 3.0 x16

х16

х8+х8

х8+х4+х4

4 х PCI Express 2.0 x1

Дисковая подсистема

Чипсет Intel Z97 поддерживает:

1 x M.2 (M.2 2242, M.2 2260, M.2 2280)

6 x SATA 6 Гбит/с (RAID 0, RAID 1, RAID 5, RAID 10)

Контроллер ASMedia ASM1061 поддерживает:

2 x SATA 6 Гбит/с

LAN

1 x Qualcomm Atheros Killer E2205 (10/100/1000 Мбит/с)

Звуковая подсистема

Кодек Realtek ALC1150

7.1-канальный звук

S/PDIF Out

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

3 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевые радиаторы на элементах подсистемы питания процессора, соединенные тепловой трубкой

Алюминиевый радиатор на чипсете

Внешние порты I/O

2 x HDMI

1 x DisplayPort

1 x LAN (RJ45)

8 x USB 3.0

2 x USB 2.0

1 x Optical S/PDIF out

6 x аудиопортов

1 х кнопка для сброса CMOS

Внутренние порты I/O

1 x USB 3.0 с поддержкой подключения двух USB 3.0 (19-контактный)

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

8 x SATA 6 Гбит/с

1 х разъем TPM

1 x COM

1 x коннектор вывода звука на переднюю панель

1 x блок коннекторов передней панели

1 x джампер для сброса CMOS

1 x кнопка включения

1 х кнопка перезагрузки

1 х кнопка автоматического разгона OC Genie

1 х диагностический LED-индикатор

1 x разъем Direct audio

1 x разъем Multi-BIOS

1 x переключатель Audio Power

9 х разъемов V-Check

BIOS

2 х 64 Mб Flash ROM UEFI AMI BIOS

ACPI 5.0, PnP 1.0a, SM BIOS 2.7, DMI 2.0

Комплектация

руководство пользователя

брошюра с описанием гарантии

диск с драйверами и утилитами

4 x кабеля SATA

1 х мостик NVIDIA SLI

1 x набор MSI M-Connector

1 x набор переходников для подключения мультиметра

1 x дверной хэнгер

1 х наклейка MSI GAMING

1 х заглушка интерфейсной панели

1 х кабель питания Direct audio

Форм-фактор,

размеры

ATX

305 х 244 мм

Сайт производителя

MSI
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

MSI Z97 GAMING 7

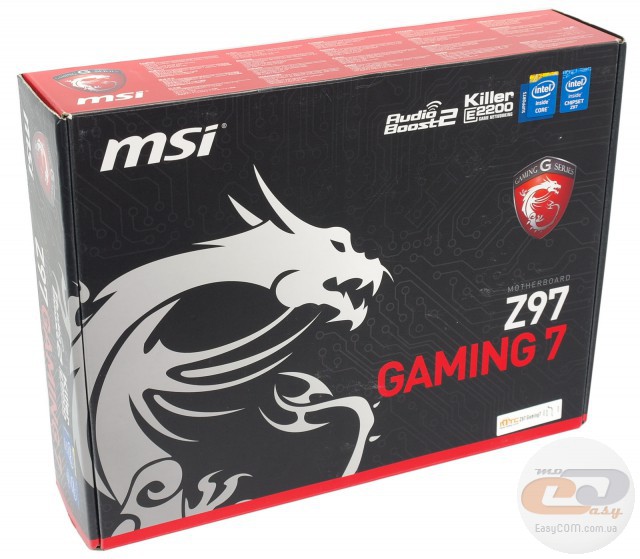

Материнская плата традиционно поставляется в коробке, выполненной из плотного картона, который украшен качественной и очень стильной полиграфией в едином стиле с другими решениями серии MSI GAMING. Большая часть лицевой стороны отведена под логотип серии, которым является стилизованное изображение дракона.

Из полезной информации на лицевой стороне коробки можно обратить внимание на наименование платы и компании-производителя, а также на наличие сетевого контроллера Qualcomm Atheros Killer E2205 и аудиоподсистемы с дизайном Audio Boost 2.

MSI Z97 GAMING 7

На обратной стороне коробки, помимо схематического изображения интерфейсной панели и кратких технических характеристик, находится описание ключевых особенностей и поддерживаемых технологий:

  • Qualcomm Atheros Killer E2205 – сетевой контроллер, обладающий возможностью автоматически обнаруживать игровой трафик и повышать его приоритет по отношению к низкоуровневому системному трафику, гарантируя низкие задержки для передачи игровых данных. Также он обеспечивает на 35% большую пропускную способность, чем решения конкурентов.
  • USB Audio Power – порты USB на интерфейсной панели поддерживают стабильную подачу напряжения 5 В, что будет полезно при подключении внешних аудиоусилителей, лишенных собственного питания.
  • Sound Blaster Cinema 2 – благодаря данной технологии значительно повышается качество звука в игровых приложениях и при воспроизведении мультимедийного контента.
  • Multi-GPU – материнская плата обладает поддержкой технологий AMD CrossFireX и NVIDIA SLI для объединения вычислительных возможностей нескольких видеокарт.
  • Audio Boost 2 – звуковая подсистема новинки, помимо флагманского кодека Realtek ALC1150, включает в себя специальные аудиоконденсаторы компании Nichicon, два усилителя с поддержкой студийных наушников с импедансом до 600 Ом, а также позолоченные аудиовыходы на интерфейсной панели и кожух для защиты от электромагнитных наводок. Также отметим приятный бонус в виде экранирующей полосы с LED-подсветкой, отделяющей часть печатной платы со звуковой подсистемой от остальных компонентов.
  • XSplit – в комплекте с материнской платой поставляется код на бесплатное использование ПО XSplit на протяжении полугода, которое предназначено для проведения трансляций игрового процесса на Twitch, YouTube, UStream и других сервисах.

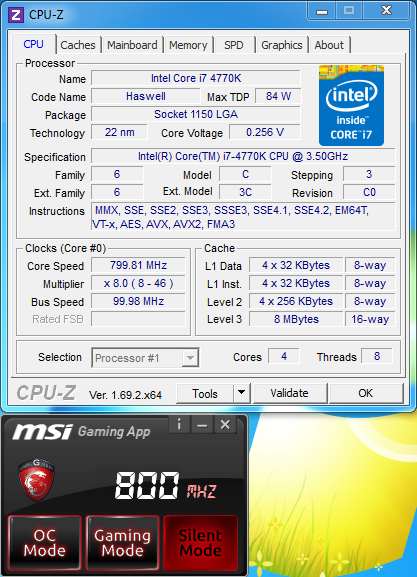

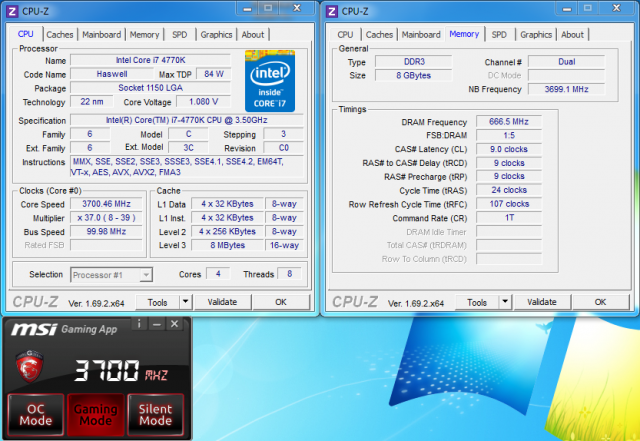

  • GAMING APP – фирменное ПО, которое позволяет управлять разгоном системы (включая видеокарту), а также переключаться между различными режимами работы ПК.

Дополнительно выделим технологии, описание которых не уместилось на упаковке:

  • OC Genie 4 – функция автоматического разгона, которая активируется нажатием одной кнопки на печатной плате либо в комплектном ПО.
  • EMI I/O Shielding – заглушка интерфейсной панели выполнена из высококачественного алюминия, а также оснащена специальным ударопоглощающим слоем и стальным покрытием для большей надежности.
  • Military Class 4 – в конструкции новинки используются только высококачественные компоненты, такие как твердотельные конденсаторы Dark CAP с увеличенным до 10 лет сроком службы, дроссели SFC с ферритовыми сердечниками, а также конденсаторы Hi-c CAP с танталовым ядром, которые отличаются повышенной энергоэффективностью и компактными размерами, поэтому они не препятствуют установке габаритных систем охлаждения процессоров.
  • GUARD-PRO - использование высококачественных компонентов, многослойной печатной платы и ряда специальных микросхем приводит к повышенной защите от влажности, высоких температур, электростатических разрядов и электромагнитных наводок. К тому же технология MSI ECO POWER в комплекте с фирменным ПО ECO Center позволяет физически отключать незадействованные микросхемы для уменьшения уровня потребления энергии.
  • Gaming Device Port – порты USB 2.0 и PS/2 имеют увеличенный в три раза объем золотого покрытия, поэтому обладают большей надежностью и износостойкостью. Также они оптимизированы для манипуляторов с высокой частотой опроса (от 500 до 1000 Гц), благодаря чему снижается время отклика с 8 до 1 миллисекунды.
  • OC Essentials - набор полезных для оверклокинга компонентов, который включает в себя разъемы V-Check Points (для прямого измерения ключевых напряжений), диагностический LED-индикатор, две микросхемы BIOS и кнопки EasyButton 3 (выключения, перезагрузки и активации технологии OC Genie).

MSI Z97 GAMING 7

MSI Z97 GAMING 7

MSI Z97 GAMING 7

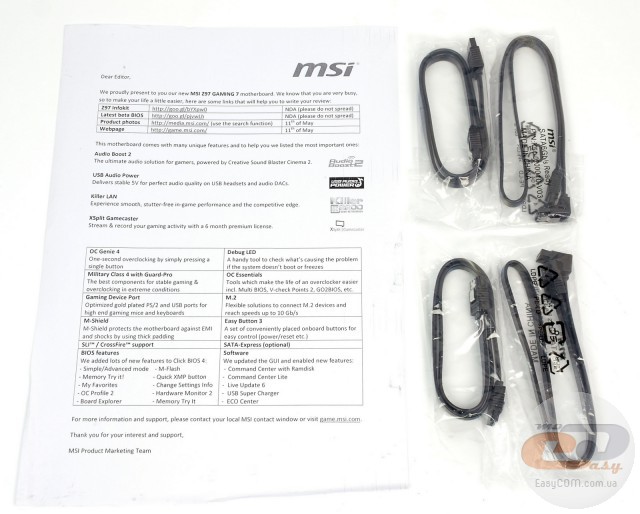

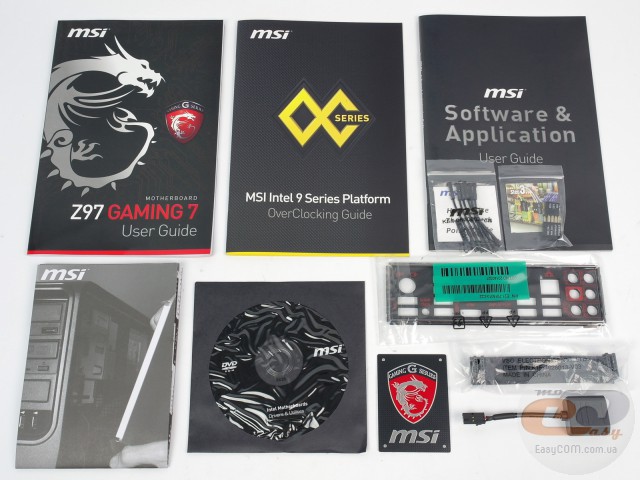

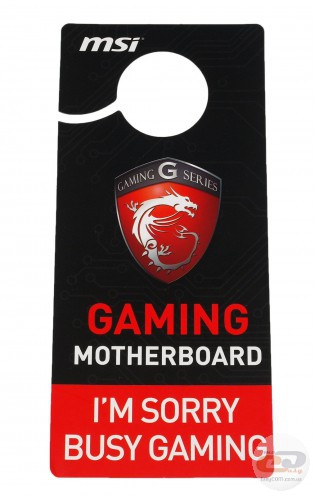

Комплект поставки материнской платы MSI Z97 GAMING 7, помимо стандартной документации и диска с драйверами и утилитами, включает в себя четыре шлейфа SATA, мостик NVIDIA SLI, кабель питания Direct audio, набор M-Connector (существенно упрощающий процедуру подключения фронтальной панели ПК), заглушку интерфейсной панели, наклейку на системный блок с логотипом серии MSI GAMING, набор переходников для подключения мультиметра, а также картонный хенгер с логотипом серии и надписями: «Извините, занят игрой» и «Меня здесь нет».

Дизайн и особенности платы

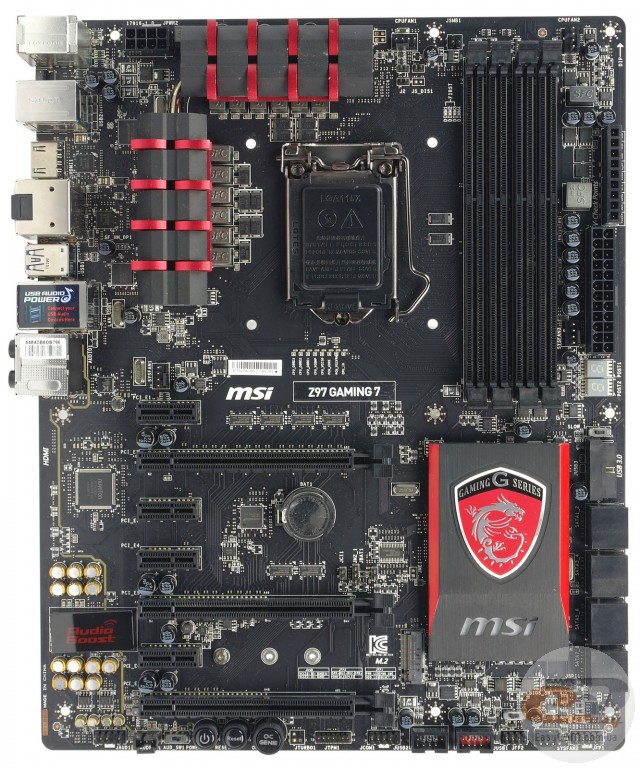

MSI Z97 GAMING 7

В основе новинки лежит печатная плата черного цвета формата ATX (305 х 244 мм), которая с легкостью вместила в себя достаточно большое количество набортных элементов, позволив разместить их на оптимальных местах. Отметим, что для большего удобства сборки в комплекте поставляется набор M-Connector, который упрощает процесс подключения фронтальной панели. Дополнительно обращаем ваше внимание на то, что все порты SATA, а также колодка подключения выносной панели с портами USB 3.0, расположены параллельно поверхности текстолита, а значит, даже самые длинные платы расширения не ограничат к ним доступ.

Что касается оформления, то и в данном аспекте все выполнено на высшем уровне. Преобладающий черный цвет печатной платы, слотов расширения и портов немного разбавлен красными вкраплениями на радиаторах системы охлаждения. Также напомним, что с приходом третьего поколения линейки MSI GAMING оформление радиаторов на силовых элементах подсистемы питания процессора было изменено. Если раньше в их профиле угадывался гребень дракона, то теперь дизайнеры черпали свое вдохновение в форме когтей этого мифического существа.

MSI Z97 GAMING 7

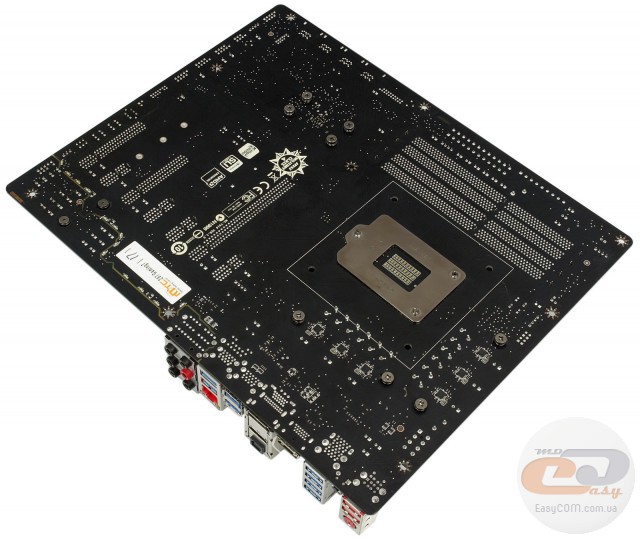

На обратной стороне печатной платы можно отметить опорную пластину процессорного разъема, а также тот факт, что все три радиатора надежно зафиксированы при помощи винтов, которые обеспечивают лучшую прижимную силу, чем пластиковые клипсы.

MSI Z97 GAMING 7

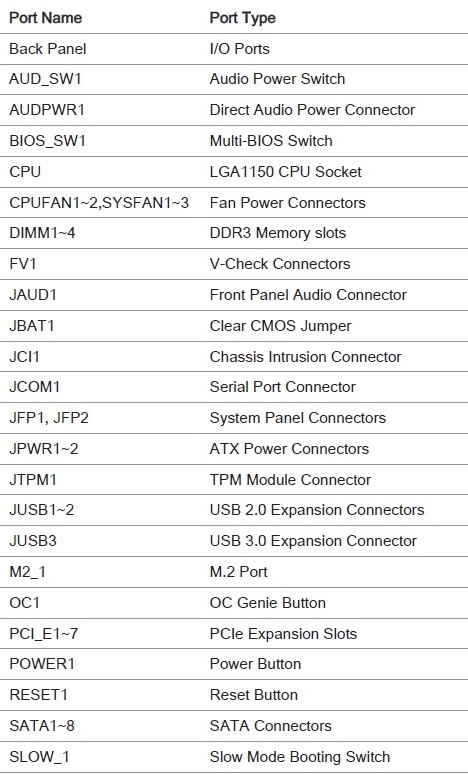

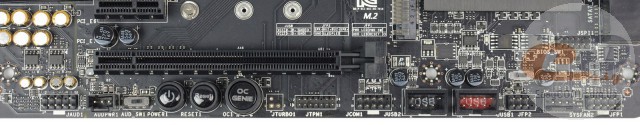

В нижней части платы расположены следующие коннекторы: колодка подключения аудиоразъемов передней панели, порт TPM и COM, кнопки включения, перезагрузки и автоматического разгона OC GENIE, разъем для подключения системного вентилятора, а также две колодки для подключения интерфейсов USB 2.0. Всего на MSI Z97 GAMING 7 силами чипсета реализована поддержка шести портов USB 2.0: четырех внутренних и двух на интерфейсной панели. Ближе к правой стороне находятся две колодки подключения передней панели, а также переключатель между двумя микросхемами с прошивками BIOS.

Отдельно отметим разъем Audio Power, предназначенный для подключения комплектного кабеля Direct audio, который используется для непосредственной подачи питания на звуковую подсистему. Также имеется соответствующий переключатель между стандартным режимом питания и Direct audio power.

MSI Z97 GAMING 7

MSI Z97 GAMING 7

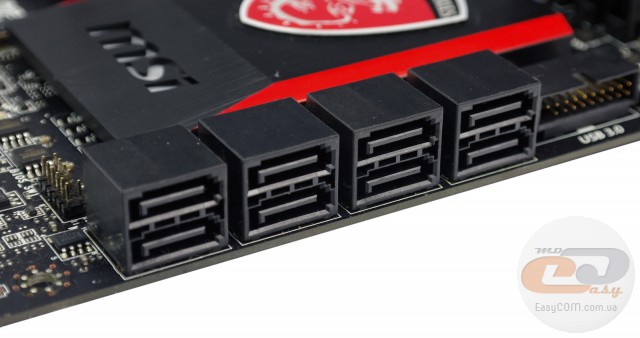

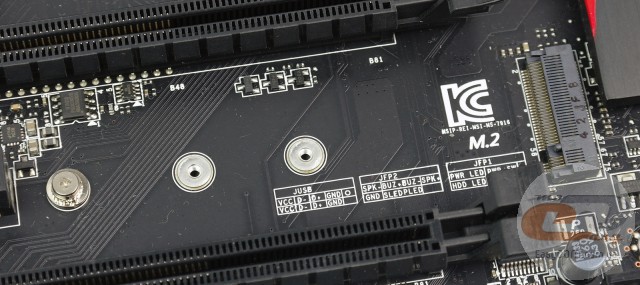

Возможности организации дисковой подсистемы представлены разъемом M.2 (NGFF) и восемью портами SATA 6 Гбит/с, для которых присутствует поддержка массивов RAID 0, RAID 1, RAID 5 и RAID 10. Как видим, разработчики обеспечили возможность подключения трех форматов компактных твердотельных накопителей: M.2 2242, M.2 2260 и M.2 2280. При этом работа шести портов SATA и интерфейса M.2 реализована силами чипсета, тогда как два дополнительных разъема SATA 6 Гбит/с функционируют благодаря контроллеру ASMedia ASM1061.

В связи с недостатком свободных чипсетных линий, разъем M.2 (NGFF) делит пропускную способность с двумя портами SATA 6 Гбит/с (на схеме SATA5_6). Поэтому в случае подключения M.2-накопителя данные интерфейсы будут недоступны.

MSI Z97 GAMING 7

Правая сторона системной платы MSI Z97 GAMING 7, помимо наличия группы разъемов для подключения мультиметра при помощи комплектных переходников и индикатора POST-кодов, примечательна четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3. Оперативная память может работать в двухканальном режиме. Для его реализации модули необходимо устанавливать либо в первый и третий, либо во второй и четвертый слоты. Поддерживаются планки, работающие на частотах от 1066 до 1600 МГц в номинальном режиме и до 3300 МГц в разгоне. Максимальный объем памяти может достигать 32 ГБ, чего должно быть достаточно практически для любых поставленных задач.

Колодка для подключения выносной панели с портами USB 3.0 по традиции также расположена на правой стороне печатной платы. Всего на новинке силами чипсета реализована поддержка четырех портов USB 3.0: двух внутренних и двух на интерфейсной панели. Шесть дополнительных разъемов USB 3.0 на интерфейсной панели функционируют благодаря концентратору ASMedia ASM1074 и микросхеме ASMedia ASM1042AE.

MSI Z97 GAMING 7

MSI Z97 GAMING 7

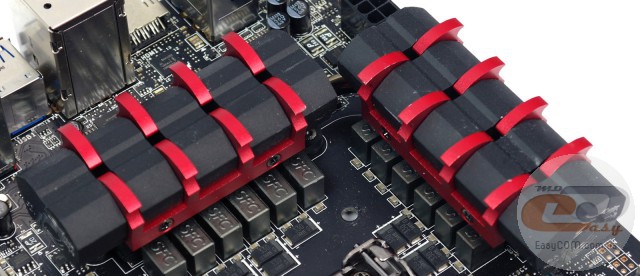

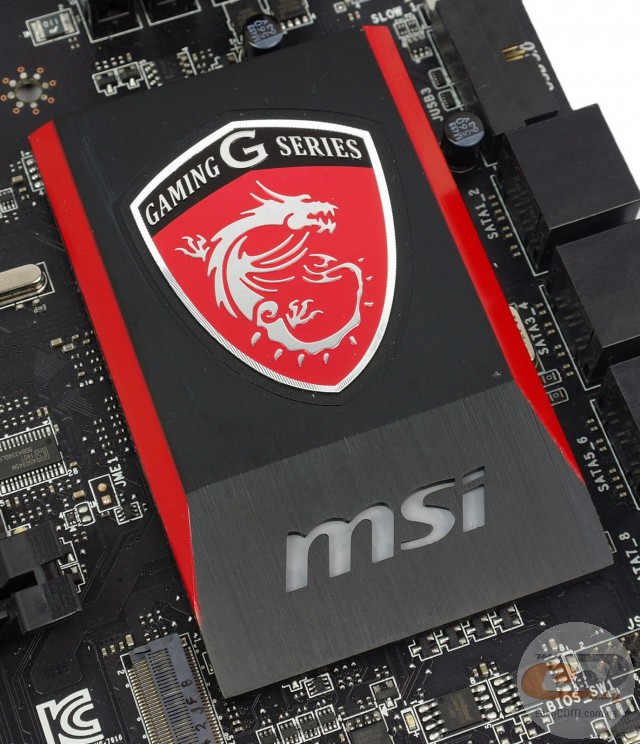

Система охлаждения рассматриваемой новинки состоит из трех основных алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel Z97, в то время как два других, соединенных между собой тепловой трубкой, накрывают элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 36,5°C;
  • радиаторы охлаждения элементов подсистемы питания процессора – 38,1°C.

Как видим, предустановленная система охлаждения отличается хорошей эффективностью, создавая тем самым хороший задел для разгона системы.

MSI Z97 GAMING 7

MSI Z97 GAMING 7

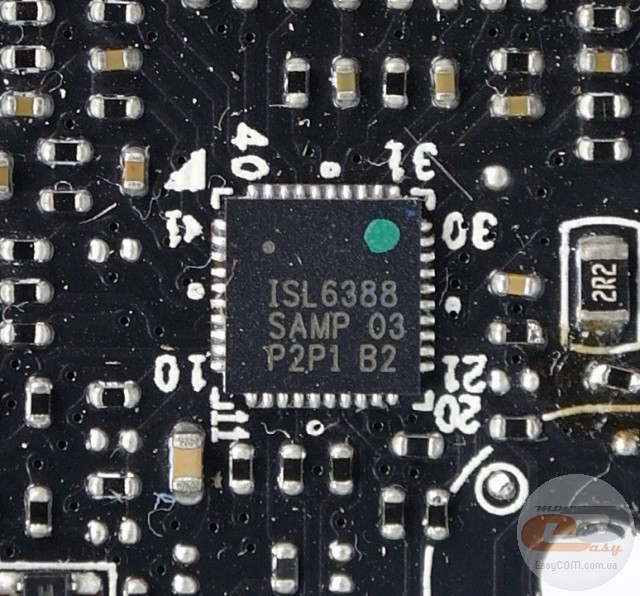

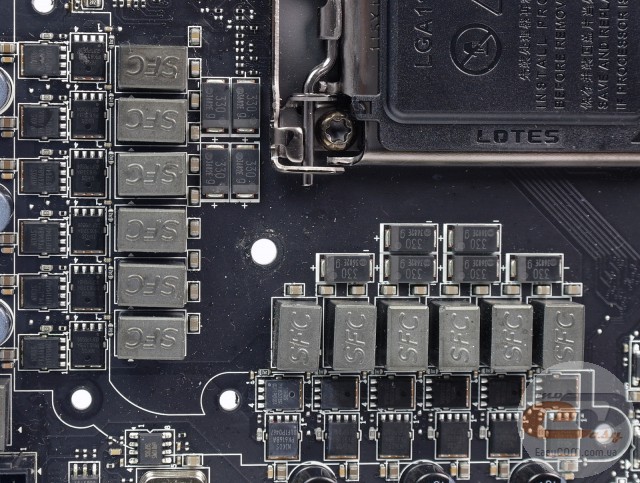

Питание процессора осуществляется по усиленной 12-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на ШИМ-контроллере ISL6388. Элементная база новинки набрана при помощи высококачественных комплектующих, которые, в соответствие с фирменным дизайном Military Class 4, сертифицированы по военному стандарту MIL-STD-810G. В ее состав вошли: твердотельные конденсаторы Dark CAP, дроссели SFC и конденсаторы Hi-c CAP. Для подачи необходимого напряжения питания предназначены основной 24-контактный и дополнительный 8-контактный разъемы.

MSI Z97 GAMING 7

Для расширения функциональности решения MSI Z97 GAMING 7 у пользователя есть в распоряжении семь слотов:

  1. PCI Express 2.0 x1;
  2. PCI Express 3.0 x16 (в режиме х16 либо х8);
  3. PCI Express 2.0 x1;
  4. PCI Express 2.0 x1;
  5. PCI Express 3.0 x16 (в режиме х8 либо х4);
  6. PCI Express 2.0 x1;
  7. PCI Express 3.0 x16 (в режиме х4).

Как видим, для организации графической подсистемы имеются три слота PCI Express x16, подключенные к процессору. Соответственно, они используют все доступные шестнадцать линий стандарта PCI Express 3.0. В зависимости от количества установленных видеокарт вы получите одну из следующих схем: х16 / х8+х8 / х8+х4+х4. Напомним, что последний вариант поддерживается только в случае установки графических ускорителей на основе GPU компании AMD, так как NVIDIA не поддерживает схемы с пропускной способностью х4.

Отдельно отметим, что у вас без проблем получится установить две видеокарты с трехслотовой системой охлаждения. При этом в свободном доступе все еще останется один разъем PCI Express 2.0 x1.

MSI Z97 GAMING 7

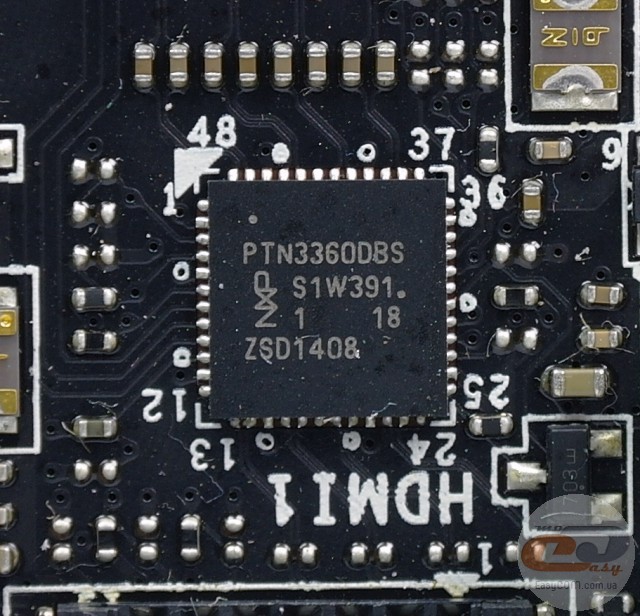

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении три видеовыхода: два HDMI и один DisplayPort, переключение между которыми осуществляется силами двух микросхем PTN3360DBS

MSI Z97 GAMING 7

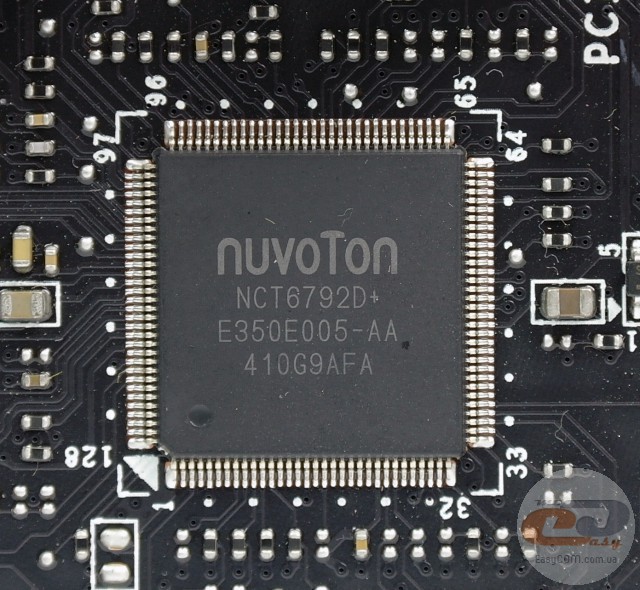

Возможности Multi I/O реализованы с помощью микросхемы NUVOTON NCT6792D, которая управляет работой системных вентиляторов, портом PS/2, а также обеспечивает мониторинг.

MSI Z97 GAMING 7

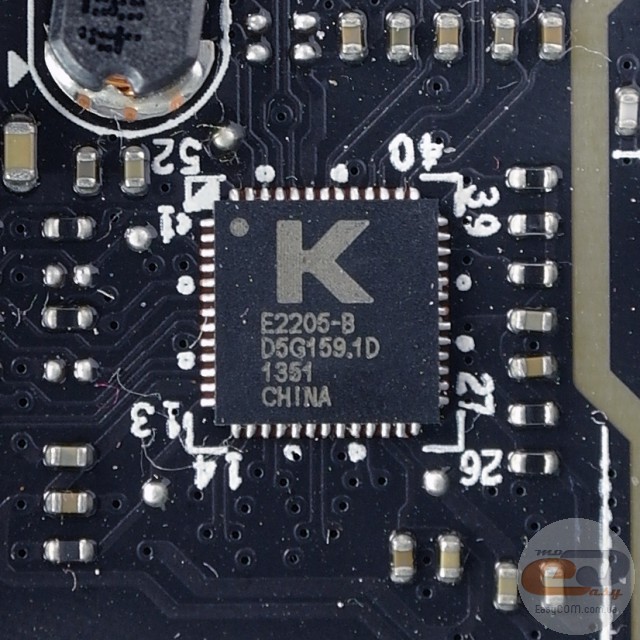

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Qualcomm Atheros Killer E2205, обладающий рядом аппаратных и программных преимуществ для приоритизации игрового и мультимедийного трафиков.

MSI Z97 GAMING 7

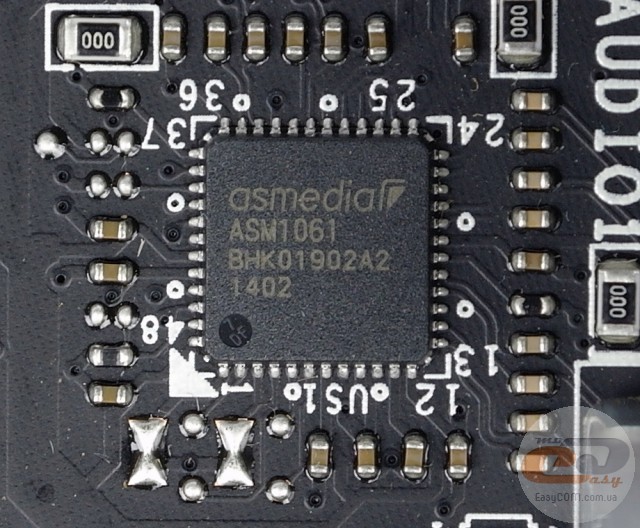

Два дополнительных порта SATA 6 Гбит/с функционируют благодаря контроллеру ASMedia ASM1061.

MSI Z97 GAMING 7

MSI Z97 GAMING 7

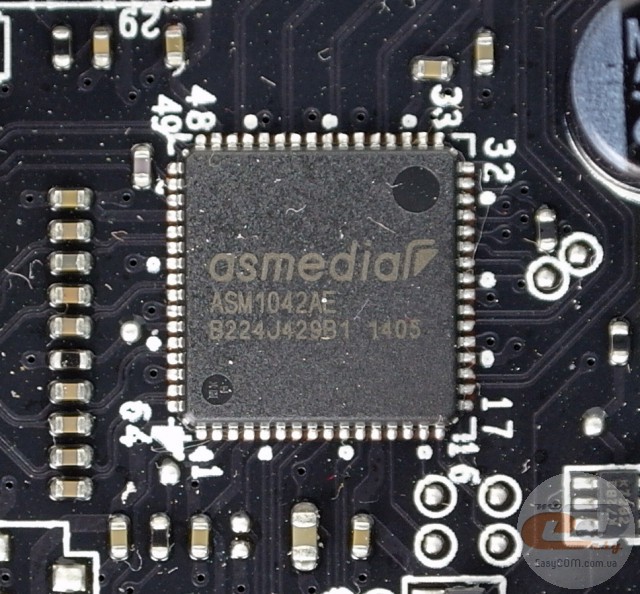

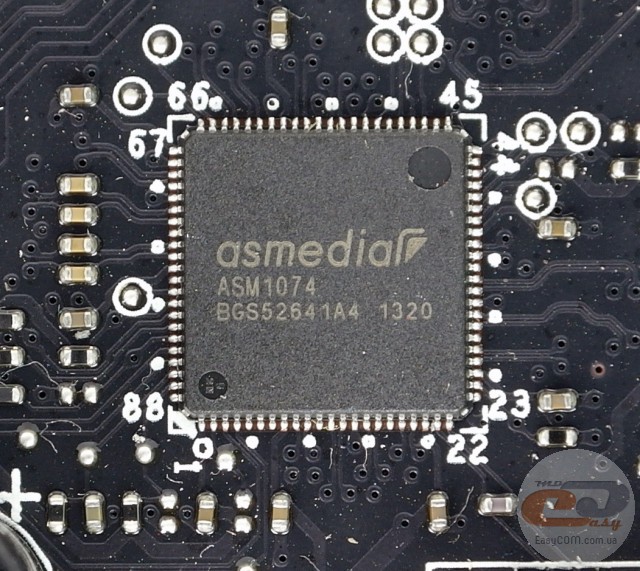

Корректная работа шести дополнительных портов USB 3.0 на интерфейсной панели обеспечена силами концентратора ASMedia ASM1074 и микросхемы ASMedia ASM1042AE.

MSI Z97 GAMING 7

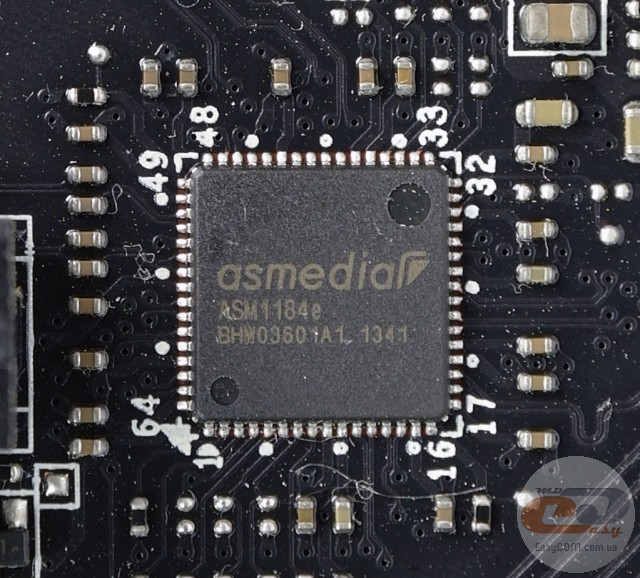

Проблема с недостатком свободных чипсетных линий решена при помощи моста ASMedia ASM1184e, который подключен к одной линии PCI Express 2.0 и имеет на выходе четыре аналогичные линии.

MSI Z97 GAMING 7

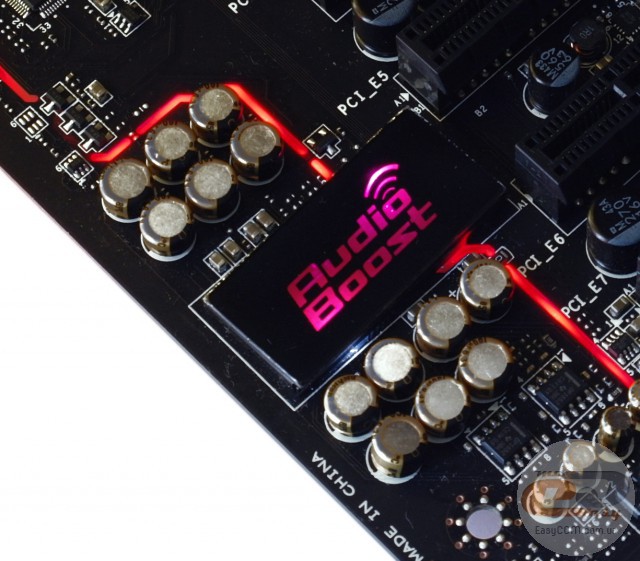

Звуковая подсистема MSI Z97 GAMING 7 представляет собой достаточно интересную конструкцию под названием Audio Boost 2. Она основана на флагманском 7.1-канальном HDA-кодеке Realtek ALC1150, который поддерживает аудиосистемы форматов 2/4/5.1/7.1. Он функционирует в паре с двумя усилителями, которые способны поддержать работу наушников с импедансом до 600 Ом. Также используются высококачественные аудиоконденсаторы компании Nichicon, технология прямого питания аудиотракта (MSI Direct Audio Power), позолоченные аудиоразъемы и технология экранирования для защиты от электромагнитных помех. Программную доводку качества звука до необходимого уровня осуществляет ПО Creative Sound Blaster Cinema 2.

MSI Z97 GAMING 7

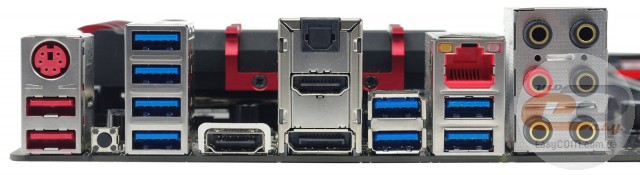

На интерфейсную панель материнской платы MSI Z97 GAMING 7 выведены следующие порты:

  • 2 x HDMI;
  • 1 x DisplayPort;
  • 1 x LAN (RJ45);
  • 8 x USB 3.0;
  • 2 x USB 2.0;
  • 1 x Optical S/PDIF out;
  • 6 x аудиопортов;
  • 1 x кнопка для сброса CMOS;
  • 1 x PS/2 (клавиатура или мышь).

Подобную компоновку можно смело назвать отличной, поскольку она обладает большим количеством портов USB, тремя видеовыходами, шестью позолоченными аудиоразъемами для удобного подключения многоканальной акустики, а также поддержкой портов Gaming Device Port для подключения игровых мышек либо клавиатур.

MSI Z97 GAMING 7

MSI Z97 GAMING 7

Материнская плата MSI Z97 GAMING 7 оснащена пятью разъемами для подключения вентиляторов: два служат для питания вертушек системы охлаждения процессора, а три других предназначены для подключения системных пропеллеров. Все разъемы в соответствии с современными требованиями 4-контактные, что позволит управлять частотой вращения подключенных вентиляторов ШИМ-методом.

UEFI BIOS

MSI Z97 GAMING 7

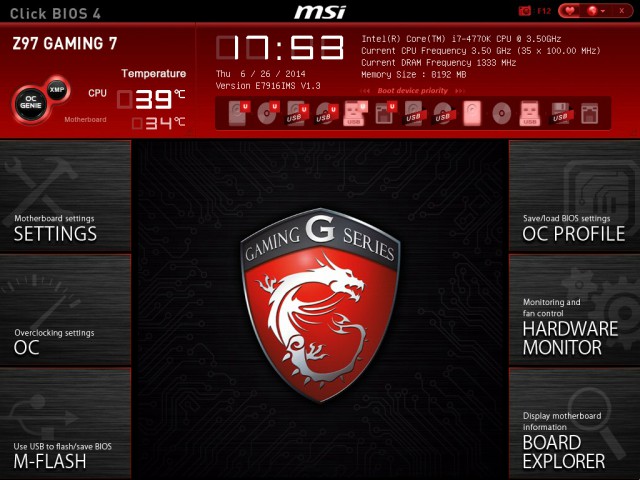

В модели MSI Z97 GAMING 7 используется фирменный предзагрузчик ClickBIOS 4, основанный на интерфейсе UEFI. Он отличается привлекательным графическим интерфейсом и удобством процесса внесения изменений в настройки.

MSI Z97 GAMING 7

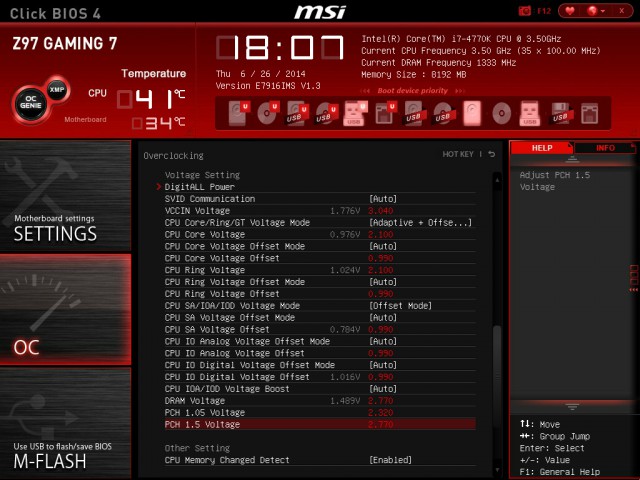

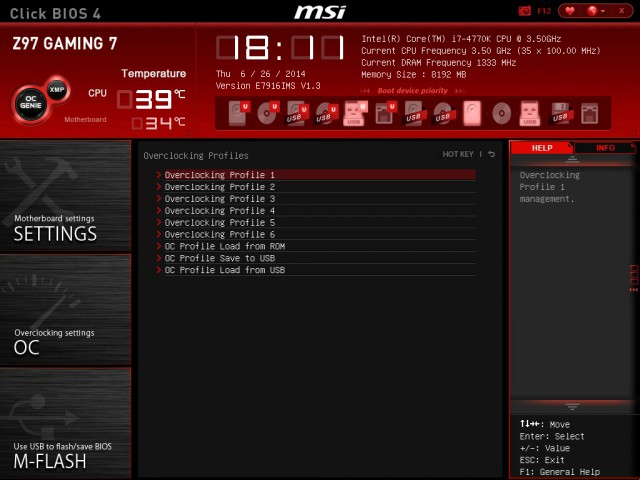

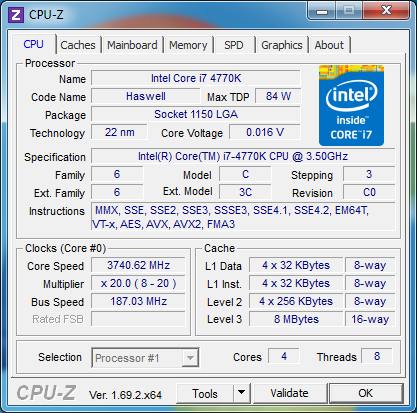

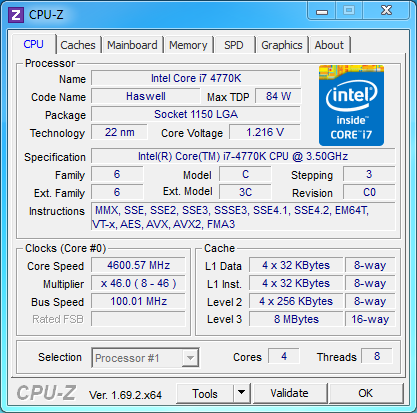

Опции, необходимые для тонкого конфигурирования системы, сгруппированы в разделе «OC».

MSI Z97 GAMING 7

При необходимости в данном разделе можно получить доступ к регулировке напряжений на различных компонентах.

MSI Z97 GAMING 7

Как видим, поддерживается сохранение пользовательских настроек BIOS в шести различных профилях, а также присутствует возможность загрузки необходимого профиля с USB-накопителя.

MSI Z97 GAMING 7

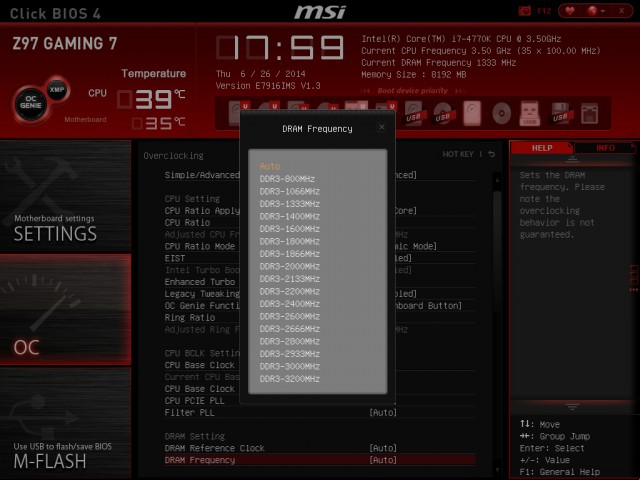

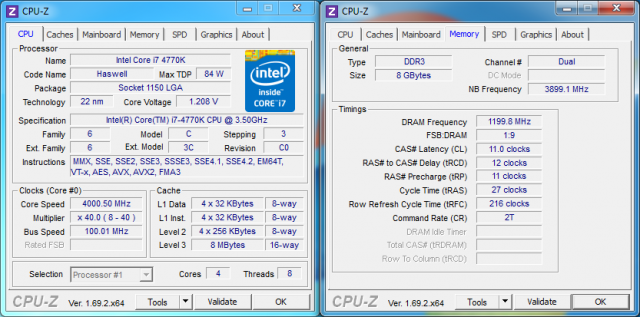

Частота оперативной памяти может быть изменена в пределах от 800 до 3200 МГц.

MSI Z97 GAMING 7

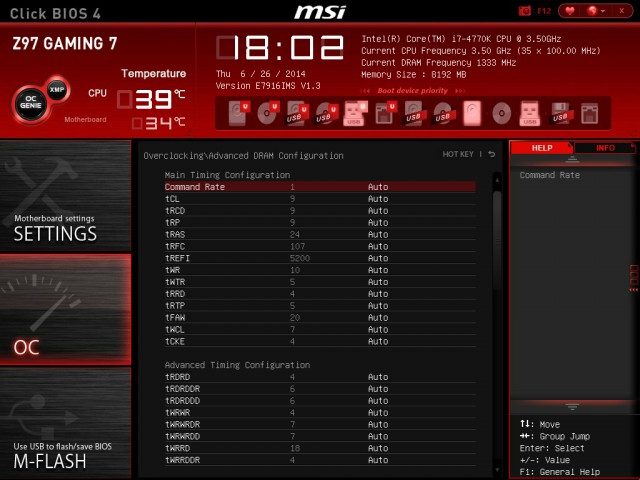

А при необходимости можно получить доступ к регулировкам задержек памяти.

Настройки, необходимые для оптимизации системы, сведены в таблицу:

Параметр

Название меню

Диапазон

Шаг

Частота системной шины

CPU Base Clock

90,0 – 300,0

0,04



CPU Base Clock Strap

1,0 – 2,5

0,25

Процессорный множитель

CPU Ratio

8 – MAX

1



Ring Ratio

8 – MAX

1

Частота оперативной памяти

DRAM Frequency

800 – 3200



Тайминги оперативной памяти

Timing Configuration

tCL, tRCD, tRP, tRAS, tRFC, tREFI, tWR, tWTR, tRRD, tRTP, tFAW, tWCL, tCKE





VR 12VIN OCP Expander

1 – 63

1



CPU Vdroop Offset Control

+12,5% - +100%

12,5%



CPU Over Voltage Protection

130 – 530





CPU Under Voltage Protection

130 – 530



CPU Over Current Protection

110% – 160%

10%



CPU Switching Frequency

395 – 2000





CPU VRM Over Temperature Protection

85 - 120





VCCIN Voltage

1,200 – 3,040

0,001

Напряжение на процессоре

CPU Core Voltage

0,800 – 2,100

0,001



CPU Core Voltage Offset

0,001 – 0,990

0,001



CPU Ring Voltage

0,800 – 2,100

0,001



CPU Ring Voltage Offset

0,001 – 0,990

0,001

Напряжение на системном агенте

CPU SA Voltage

0,001 – 0,990

0,001



CPU IO Analog Voltage Offset

0,001 – 0,990

0,001



CPU IO Digital Voltage Offset

0,001 – 0,990

0,001

Напряжение на модулях оперативной памяти

DRAM Voltage

0,240 – 2,770

0,075

Напряжение на чипсете по линии 1,05 В

PCH 1.05 Voltage

0,700 – 2,320

0,050

Напряжение на чипсете по линии 1,5 В

PCH 1.5 Voltage

0,800 – 2,770

0,050



Long Duration Power Limit

1 – 4096

1



Long Duration Maintained

1 – 128

1



Short Duration Power Limit

1 – 4096

1



CPU Current Limit

30 - 1024

1

MSI Z97 GAMING 7

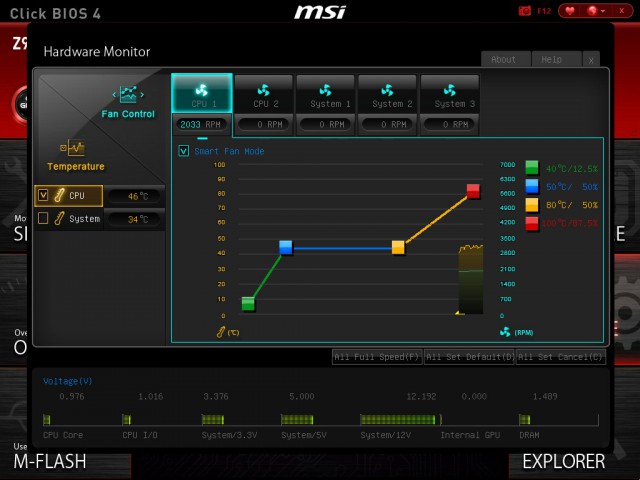

В разделе «Hardware Monitor» открывается доступ к наблюдению за системной температурой, температурой процессора и скоростью вращения установленных вентиляторов. Здесь же можно задавать вручную требуемую частоту вращения лопастей вертушек.

Дополнительно можно следить за напряжением на ядре процессора, графическом ядре, модулях памяти и на линиях питания +12В, +5В и +3,3В.

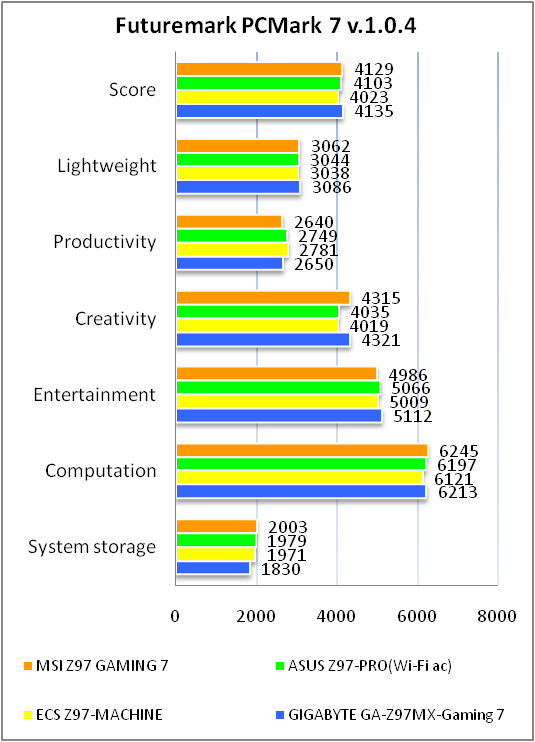

Отдельно стоит отметить возможность снятия «скриншотов» в BIOS.
