Обзор и тестирование звуковой карты ASUS Essence STX II 7.1

На данный момент большинство ПК оснащаются интегрированными звуковыми контроллерами, возможностей которых для рядовых пользователей вполне достаточно. Однако если вы владелец качественной многоканальной акустики, да еще являетесь аудиофилом, то такие решения явно не для вас. Все-таки возможности интегрированных звуковых контроллеров имеют свои пределы. Единственным выходом из сложившейся ситуации будет установка дискретной звуковой карты Hi-End-класса, которая сможет выполнить все поставленные задачи.

ASUS Essence STX II 7.1

Компания ASUS, имеющая в своем активе звуковые карты для покупателей с различными требованиями, является относительно молодым участником данного сегмента рынка. Ее модельный ряд включает в себя устройства даже для самых требовательных покупателей. К такой категории товаров относится и модель ASUS Essence STX II 7.1. Она является модернизированным вариантом полюбившейся многим покупателям ASUS Essence STX.

Спецификация

Название модели

ASUS Essence STX II 7.1

Характеристики аудио

Выходное соотношение сигнал/шум (фронтальный выход)

124 дБ

Выходное соотношение сигнал/шум (наушники)

120 дБ

Коэффициент нелинейных искажений + шум (THD+N) на 1 кГц (фронтальный выход)

>0,0003% (-110 дБ)

Коэффициент нелинейных искажений + шум (THD+N) на 1 кГц (наушники)

>0,001% (-100 дБ)

Частотный отклик (-3 дБ, 16 бит / 44,1 кГц вход)

10 – 90 000 Гц

Предельное напряжение на линейный выход (RCA; 3,5)

2 ВRMS (5,65 Вp-p)

Предельное напряжение на наушники

7 ВRMS

Интерфейс подключения

PCI Express x1

Аудиопроцессор

ASUS AV100 (Максимум 192 кГц / 24 бит)

ЦАП

TI Bur-Brown PCM1792A

Частота дискретизации и разрядность

Аналогового воспроизведения / записи

44,1 / 48 / 96 / 192 кГц @ 16 / 24 бит

Цифрового выхода S/PDIF

44,1 / 48 / 96 / 192 кГц @ 16 / 24 бит

Поддержка ASIO

44,1 / 48 / 88,2 / 96 / 176,4 / 192 кГц @ 16 / 24 бит

Аналоговые выходы

1 х 6,35 мм (наушники)

8 х RCA

Аналоговые входы

1 x 6,3 мм jack (1/4") (линейный вход / микрофон комбинированный)

Цифровые входы

1 x S/PDIF out (1 x Coaxial)
1 х для подключения передней панели корпуса

Особенности

Dolby Digital Live
Dolby Headphone
Dolby Virtual Speaker
Dolby Pro-Logic II

Комплектация

дочерняя плата ASUS Essence H6
комплект сменных операционных усилителей
кабель 3,5 мм↔RCA
адаптер 6,3 мм↔3,5 мм
S/PDIF-адаптер
CD с драйверами и документация

Совместимые ОС

Windows XP / 7 / 8 / 8.1 (32 / 64-битные)

Размеры

107 x 168 мм

Страница компании

ASUS

Страница продукта

ASUS Essence STX II 7.1

Технические характеристики данного решения действительно впечатляют. После изучения элементной базы, сразу становится понятно, что перед нами отнюдь не рядовое устройство. Полноразмерные габариты и отличная комплектация только подкрепляют общее впечатление, что на тестирование попало устройство Hi-End-класса. Кстати, на рынке присутствует модель-близнец − ASUS Essence STX II, которая не имеет дочерней платы ASUS Essence H6 и, соответственно, лишена возможности обеспечения аналогового подключения 7.1.

Упаковка и комплектация

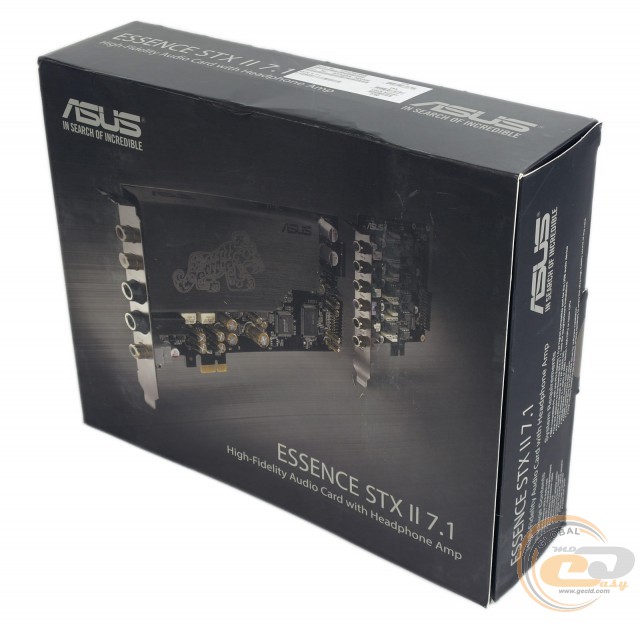

Звуковая карта поставляется в упаковке из достаточно плотного картона, который сможет предотвратить повреждение содержимого при транспортировке. Внешнее оформление выполнено со вкусом и с хорошим уровнем информативности.

ASUS Essence STX II 7.1

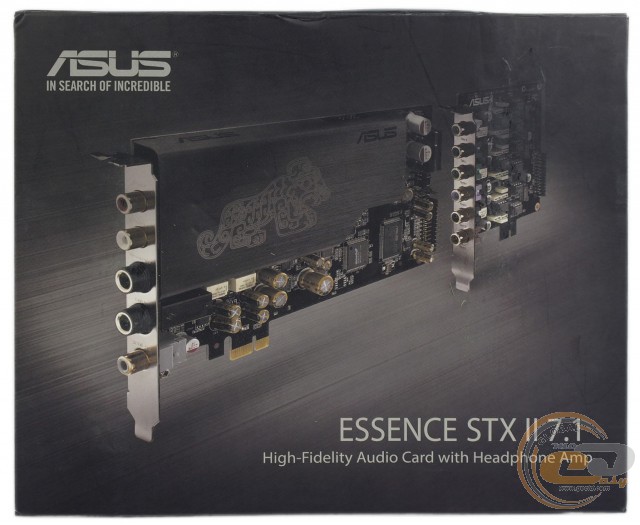

Ключевое место на лицевой стороне занимает сама карта, а рядом с ней представляется и дочерняя плата ASUS Essence H6.

ASUS Essence STX II 7.1

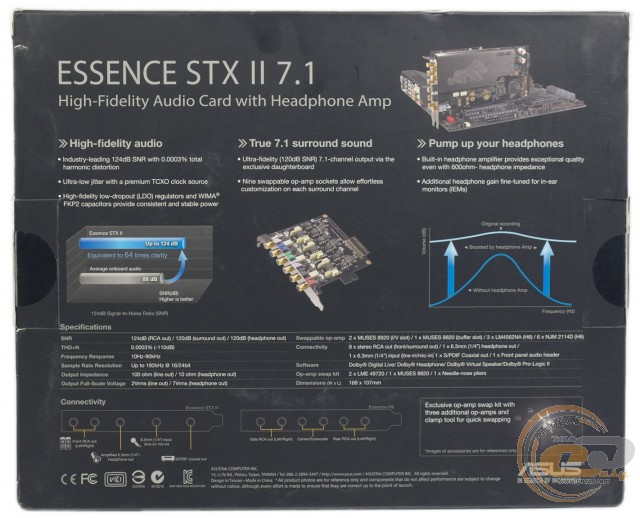

Тыльная сторона раскрывает основные особенности аудиокарты. Здесь рассматривается назначение разъемов подключения, подчеркиваются широкие возможности решения (наличие усилителя наушников с поддержкой моделей с импедансом вплоть до 600 Ом, а также высокое качество звука). Естественно, что не обошли стороной возможность реализации реальной 7.1-канальной звуковой системы. Традиционно тыльная сторона раскрывает и ряд параметров спецификации.

ASUS Essence STX II 7.1

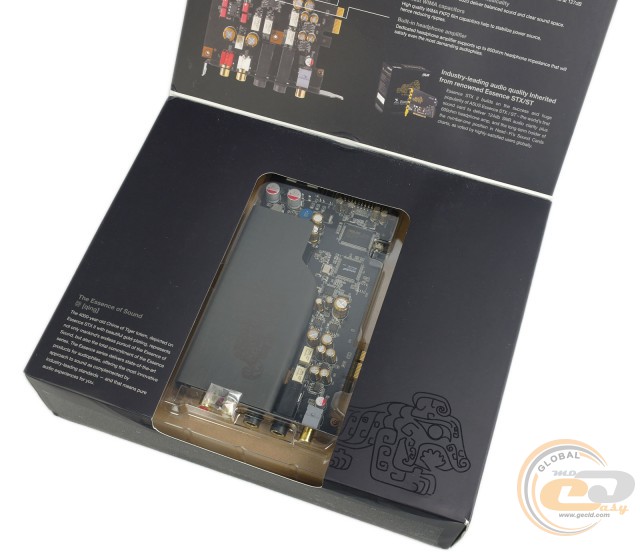

Большинство устройств премиум-класса поставляются на рынок в стильных коробках с открывающейся передней панелью. ASUS Essence STX II 7.1 не является исключением. С одной стороны, это дает возможность увидеть ее собственными глазами, а с другой − появляется еще одна достаточно большая поверхность, на которой можно раскрыть особенности конструкции.

ASUS Essence STX II 7.1

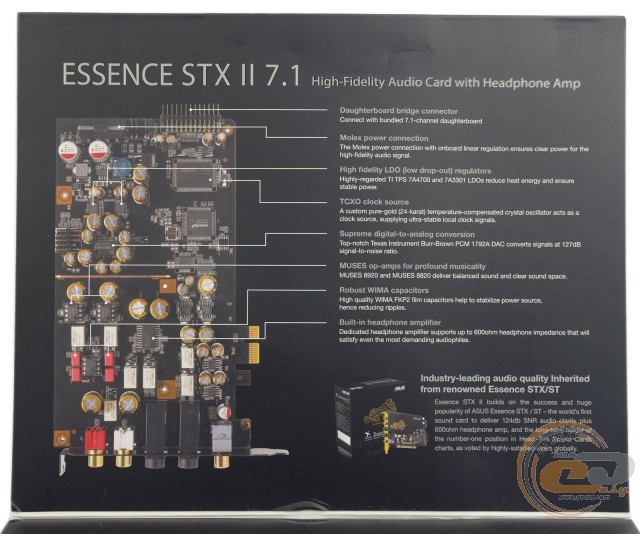

Так, например, производитель предоставляет данные относительно некоторых элементов платы для технически подкованных покупателей:

  • наличие коннектора для дочерней 7.1-канальной карты;
  • использование разъема Molex (PATA) для питания;
  • применение стабилизаторов напряжения TI TPS 7A4700 и 7A3301;
  • использование ЦАП TI Burr-Brown PCM 1792A, который обеспечивает соотношении сигнал/шум на уровне 127 дБ;
  • наличие сменных операционных усилителей MUSES 8920 и MUSES 8820 для обеспечения высокого качества звучания;
  • использование конденсаторов WIMA FKP2 для стабилизации сигнала;
  • наличие встроенного усилителя для наушников с импедансом вплоть до 600 Ом.

ASUS Essence STX II 7.1

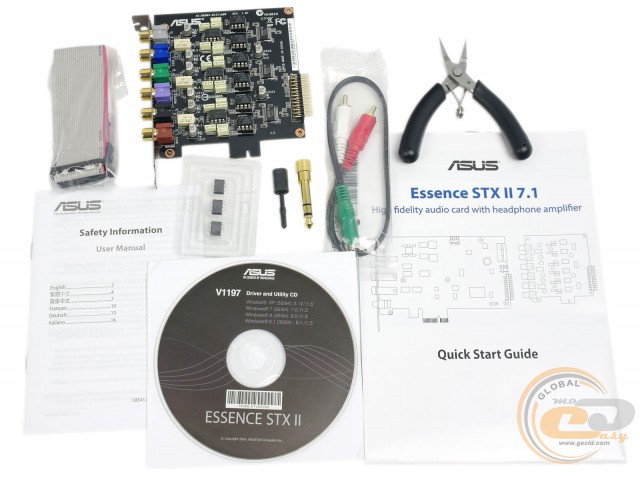

Вместе со звуковой картой и ее дочерней платой в комплекте идут также:

  • S/PDIF-адаптер;
  • адаптер 6,3 мм↔3,5 мм;
  • инструкция по установке и диск с ПО;
  • Y-образный кабель 3,5 мм↔RCA;
  • шлейф для подключения дочернего модуля;
  • комплект сменных операционных усилителей, который включает в себя две микросхемы Texas Instruments LME49720 и одну MUSES 8820, а также инструмент для их снятия/установки.

Ну что же, комплектация более чем внушительная, так что владелец ASUS Essence STX II 7.1, скорее всего, будет «подкован» на все случаи жизни.

Внешний вид

ASUS Essence STX II 7.1

Внешний вид звуковой карты является стильным и весьма приятным. Мы видим, что дизайнеры использовали фирменный элемент оформления, характерный исключительно для линейки ASUS Essense – стилизованное изображение тигра. Оно нанесено на металлический экран, который выполняет функцию защиты от различных наводок и электромагнитных помех внутри системного блока.

ASUS Essence STX II 7.1

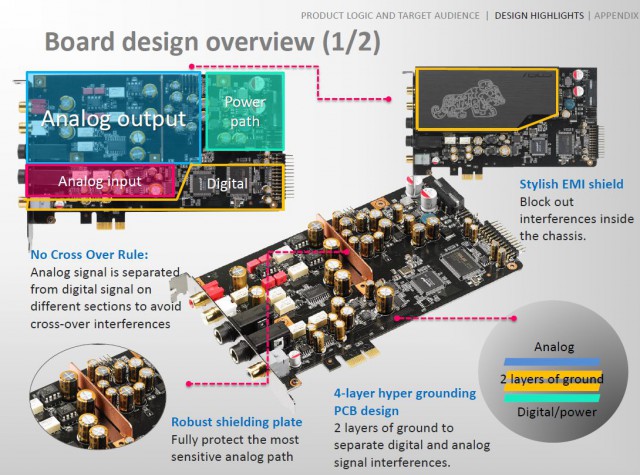

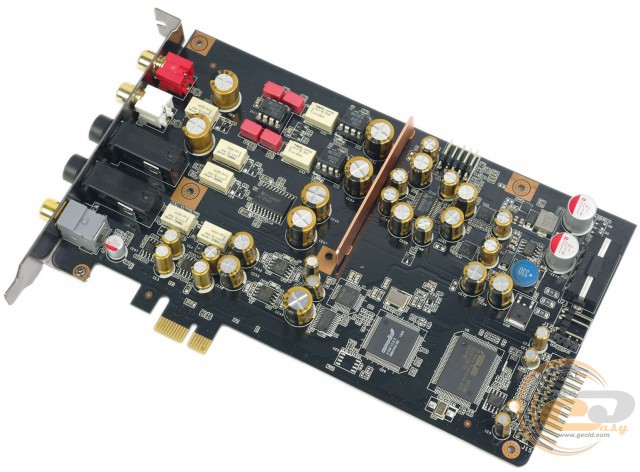

Особое внимание стоит уделить ряду конструктивных особенностей:

  • разделение аналоговых и цифровых цепей;
  • многослойная конструкция печатной платы, которая позволяет отделить аудиосигналы от источников шумов;
  • реализация специальных мер по фильтрации питания.

Отметим также, что габариты данной аудиокарты не такие уж и маленькие. Поэтому владельцам компактных корпусов перед покупкой следует уделить особое внимание этому вопросу.

ASUS Essence STX II 7.1

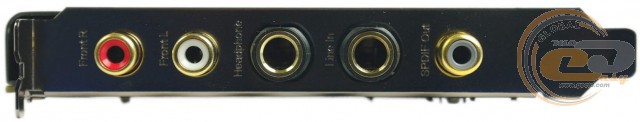

На центральную плату вынесены следующие порты:

  • RCA (левый и правый);
  • выход на наушники (6,35 мм);
  • вход для микрофона (линейный вход) (6,35 мм);
  • S/PDIF Out.

ASUS Essence STX II 7.1

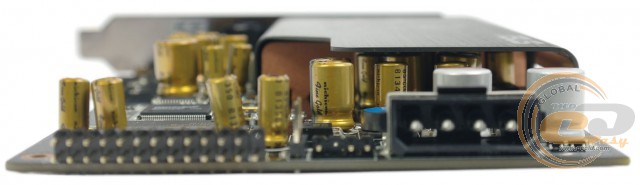

С противоположной стороны размещены разъемы Molex (PATA) и контакты для подключения дочерней платы.

ASUS Essence STX II 7.1

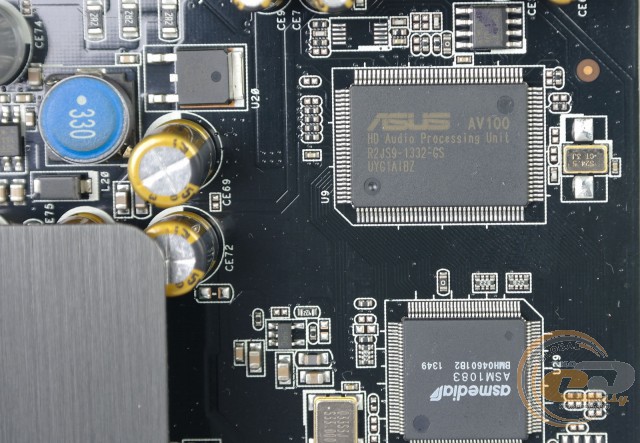

Ядром ASUS Essence STX II 7.1 выступает аудиопроцессор ASUS AV100, в основе которого лежит Oxygen HD CMI8787 компании C-Media. Решение отнюдь не новое и встречается в ряде фирменных продуктов тайваньской компании. Для обеспечения совместимости с шиной PCI Express применяется мост ASMedia ASM1083. Также используется термокомпенсированный осциллятор (TCXO), что позволило снизить джиттер.

ASUS Essence STX II 7.1

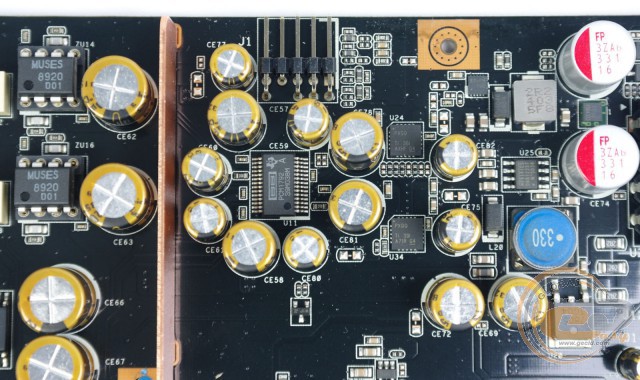

В качестве ЦАП выступает высококачественная микросхема Burr-Brown PCM1792 компании Texas Instruments. Она обладает хорошими характеристиками: коэффициент нелинейных искажений + шум не превышает 0,0004%, а соотношение сигнал/шум достигает 127 дБ. При этом на выходе используются операционные усилители MUSES8920 компании New Japan Radio.

ASUS Essence STX II 7.1

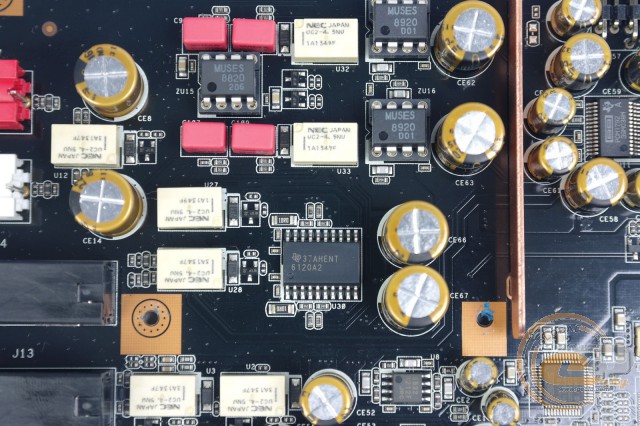

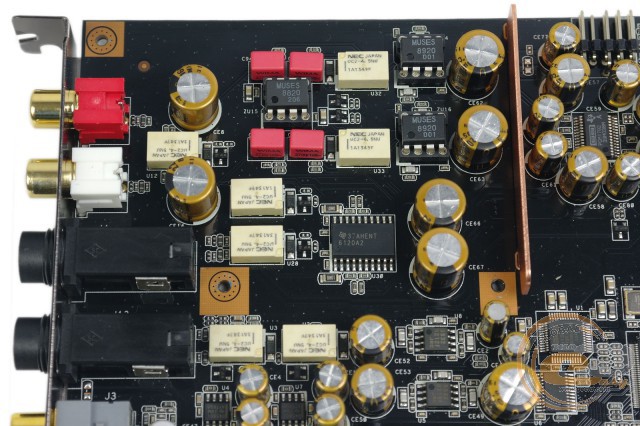

Выход для наушников работает при поддержке усилителя TPA6120A2 от Texas Instruments, который обеспечивает совместимость с профессиональными наушниками с импедансом вплоть до 600 Ом.

ASUS Essence STX II 7.1

Для фильтра низких частот применяются ОУ MUSES8820, обладающие низким уровнем собственных шумов и коэффициентом усиления по напряжению 110 дБ.

Как мы уже сообщали ранее, для стабилизации сигнала используются профессиональные пленочные конденсаторы WIMA FKP2.

ASUS Essence STX II 7.1

Для обработки аналогового сигнала применяется двухканальный АЦП Cirrus-Logic CS5381, а для обработки сигнала с микрофона − АС’97-кодек ASUS DJ100.

ASUS Essence STX II 7.1

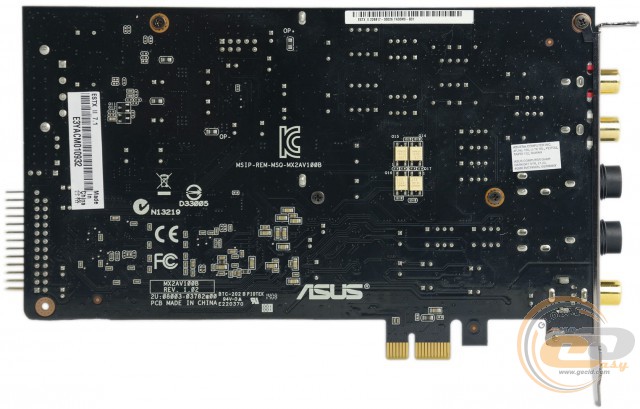

Ряд компонентов вынесен также и на тыльную сторону платы.

ASUS Essence STX II 7.1

Дочерняя плата ASUS Essence H6 выполнена в виде карты расширения с интерфейсом PCI Express x1, а ее питание обеспечивается исключительно по подключаемому шлейфу. Разъем PCI Express x1 использован как элемент крепежа устройства в системном блоке. Если владелец не предполагает подключение полноценной 7.1-канальной звуковой системы, то нет никакого смысла в монтаже ASUS Essence H6, так как больше никакой нагрузки она не несет.

ASUS Essence STX II 7.1

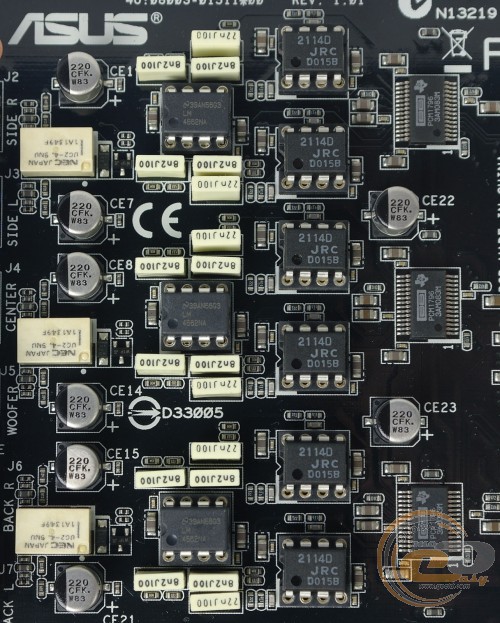

За формирование низкочастотного сигнала для RCA-аудиовыходов отвечают три ЦАП TI Burr-Brown PCM1796. Преобразование ток/напряжение реализовано на базе ОУ NMJ2114D. Фильтры нижних частот выполнены с применением LM4562NA.

Ну и в завершении стоит напомнить, что если по каким-либо причинам технические характеристики данной карты вам не подходят, то энтузиасты и знатоки радиоэлектроники могут запросто выполнить ее модернизацию. В ней предусмотрена возможность замены операционных усилителей на предпочитаемые либо же те, которые идут в комплекте в качестве альтернативных. Они выполнены в DIP8-корпусах, которые предполагают замену без пайки. В конечном итоге это позволит провести ряд экспериментов со звуком в зависимости от используемых элементов и подобрать максимально комфортные для вас.
