Обзор Mesh-системы ASUS ZenWiFi XD5: легко, быстро и красиво

Если при взгляде на эти три симпатичных кубика у вас возникло чувство дежавю – ничего удивительного. Ведь два года назад у нас на тестировании уже была Mesh-система с точно такой же внешностью – ASUS ZenWiFi AX Mini (XD4).

Теперь же перед нами преемник – ASUS ZenWiFi XD5. Из таблицы спецификации видно, что она гарантирует как минимум большую скорость передачи данных в 5-ГГц диапазоне. И это важно, поскольку часть беспроводного эфира будет использоваться для обмена информацией между узлами сети. А о других изменениях мы обязательно расскажем дальше в материале.

Спецификация

Модель	ASUS ZenWiFi XD5
Тип	Двухдиапазонная Mesh-система
Класс устройства	AX3000
Стандарты беспроводной связи	802.11a/b/g/n/ac/ax (Wi-Fi 6)
Поддерживаемые частотные диапазоны	2,4/5 ГГц
Максимальная пропускная способность	300 Мбит/с (2,4 ГГц, 802.11n) 867 Мбит/с (5 ГГц, 802.11ac) 574 Мбит/с (2,4 ГГц, 802.11ax) 2402 Мбит/с (5 ГГц, 802.11ax)
Антенны каждого узла	2 х внутренние
Внешние интерфейсы каждого узла	1 х RJ45 (10/100/1000 WAN/LAN) 1 x RJ45 (10/100/1000 LAN)
Объем памяти оперативной/постоянной	256 МБ/128 МБ
Кнопки	Reset, WPS
Гостевые сети	3 х на частоте 2,4 ГГц 3 х на частоте 5 ГГц
Защита беспроводной сети	WPA3-Personal, WPA/WPA2-PSK, WPA/WPA2-Enterprise, WPS
Поддерживаемые протоколы	IPv4, IPv6
Блок питания	18 Вт (12 В, 1,5 А)
Размеры	90 х 90 х 85 мм
Масcа	307 г
Гарантbя	3 года
Страница устройства	ASUS ZenWiFi XD5
Сайт производителя	ASUS

Упаковка и комплект поставки

Красивая коробка расскажет обо всем, что нужно знать рядовому пользователю о ее наполнении. Правда, как всегда на английском.

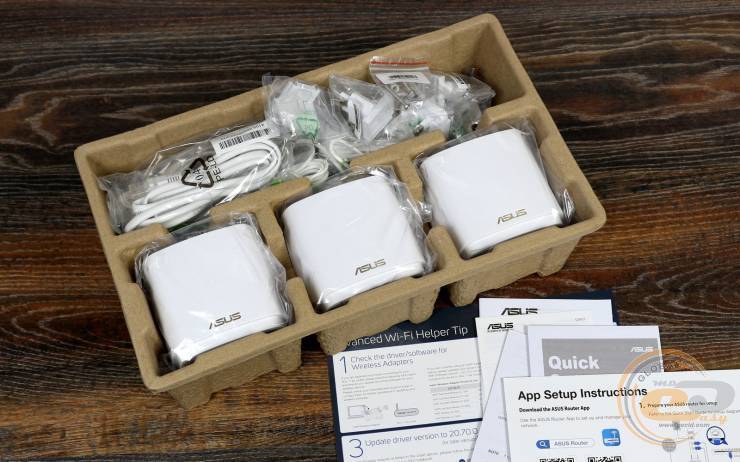

Внутри в форме из картона расположились три устройства ASUS ZenWiFi XD5 и сопутствующая комплектация.

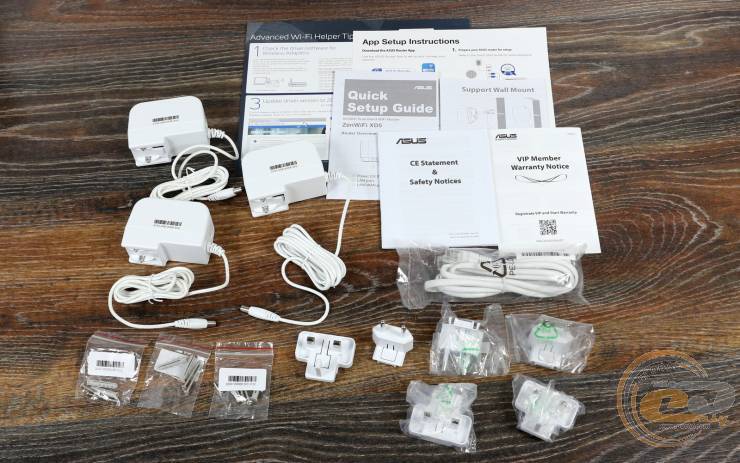

Последняя на вид достаточно объемная, но на практике имеем преимущественно привычные компоненты:

• три блока питания со съемными вилками разных стандартов;
• три набора дюбелей для настенного крепления;
• патч-корд;
• бумажная документация.

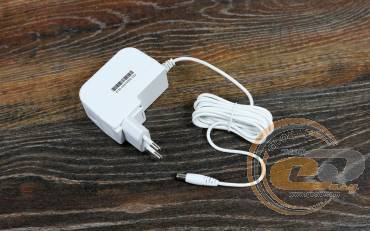

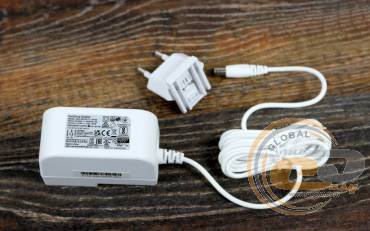

Как и ожидалось, все три блока оказались одинаковыми. Они имеют мощность 18 Вт, а входное напряжение +12В при необходимости позволит обеспечить питание от аккумулятора.

Внешний вид

ASUS ZenWiFi AX Mini (XD4)

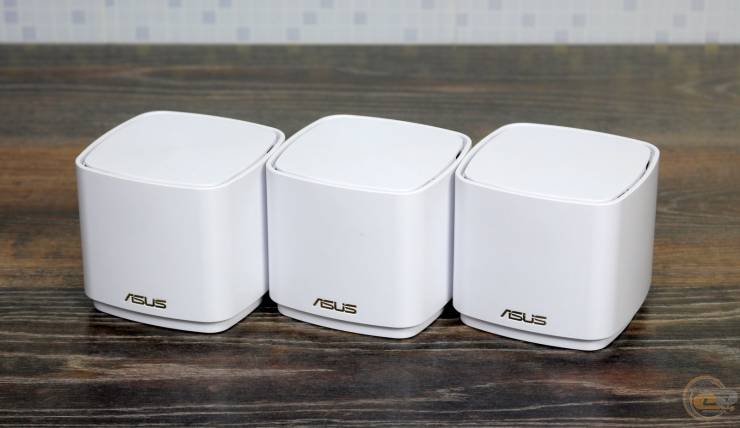

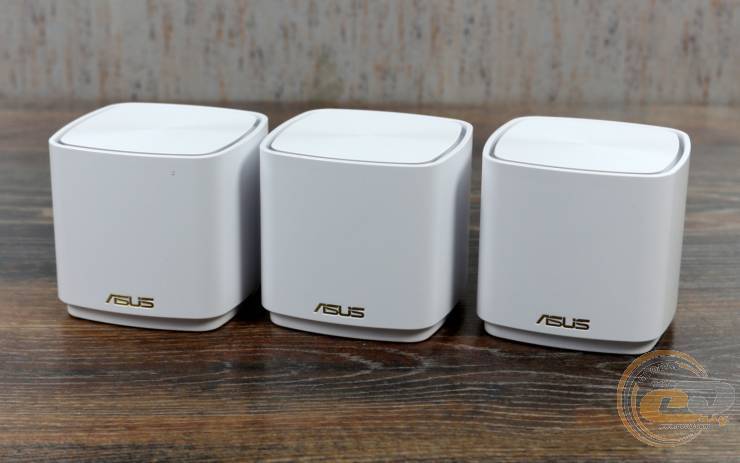

ASUS ZenWiFi XD5

Как две шесть капель воды, правда? На самом деле, разница между устройствами есть, хотя визуально прибавилось лишь 5 мм высоты. Учитывая действительно симпатичный дизайн с золотистыми логотипами изготовителя, мы всеми руками за такую стабильность.

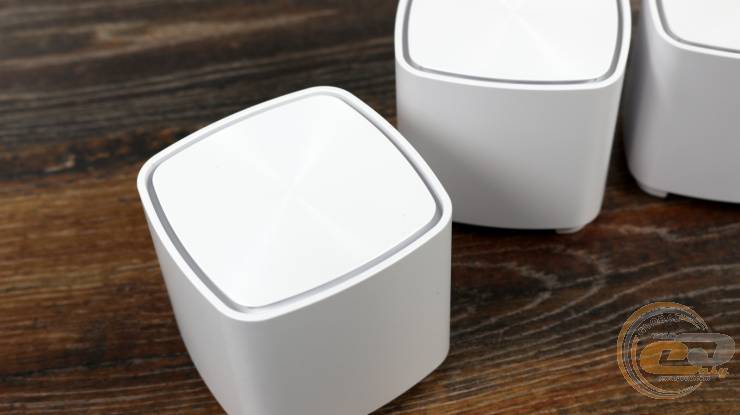

Откровенно говоря, многие и не распознают в таких приятных коробочках сетевые устройства. Впрочем, все необходимые составляющие налицо, включая пару внутренних антенн и отверстия для вентиляции. Правда, последние заботливо скрыты по периметру верхней части.

Еще одна особенность ASUS ZenWiFi XD5, которая становится заметной только после подачи питания – это подсветка в нижней части передней панели. Она приятна и ненавязчива, ведь виден не сам светодиод, а отраженное белым корпусом свечение.

И, конечно же, оно не только красиво, но и полезно. Так, белый цвет свидетельствует о корректной работе системы, синий – о готовности к настройкам, желтый – о слабом сигнале между роутером и узлами, а красный – об потере интернет-соединения основного роутера или отключении узлов от него.

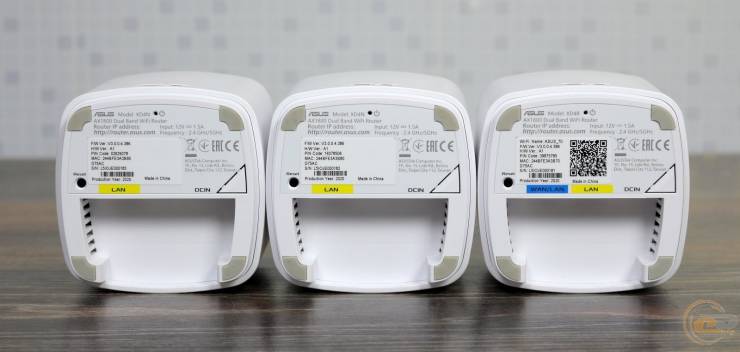

ASUS ZenWiFi AX Mini (XD4)

ASUS ZenWiFi XD5

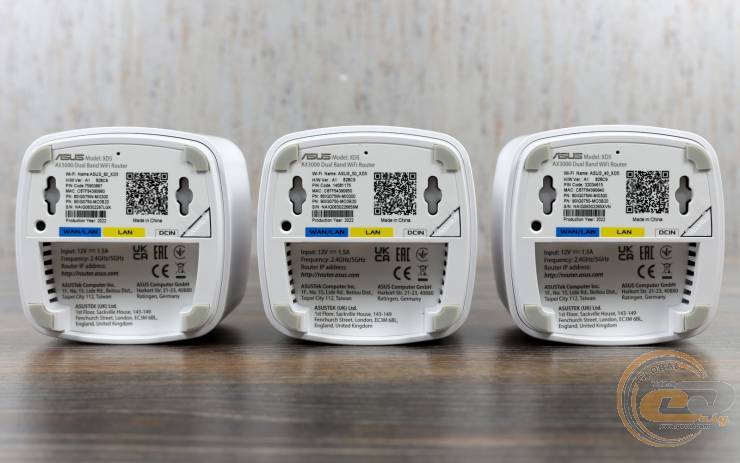

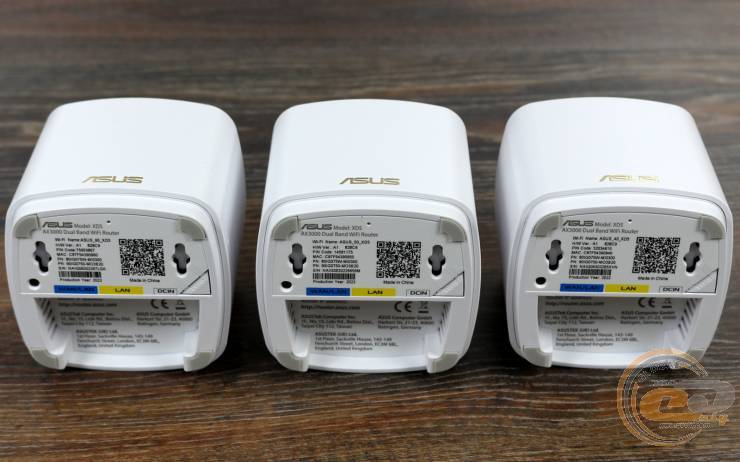

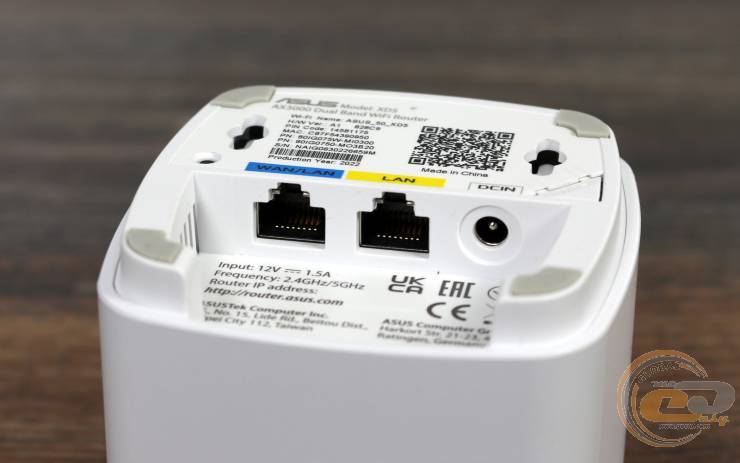

Теперь о тыле – вот здесь отличие от набора ASUS ZenWiFi AX Mini (XD4) становится заметным. Так, ранее один из элементов был основным и только у него был WAN-порт для подключения к интернету. Теперь же все три "кубика" оборудованы полностью идентичным набором интерфейсов.

В числе последних — разъем питания и два гигабитных RJ45 (совмещенный WAN/LAN и чисто LAN). Что ж, такой подход нам больше нравится. Ведь теперь еще одно устройство (например, системный блок) можно подсоединить к каждому узлу с помощью кабеля, и в качестве основного роутера можно использовать любое из них.



Также сзади есть две кнопки: утопленная RESET для сброса настроек и оригинальная треугольная WPS для подключения клиентов к беспроводной сети без ввода пароля. А между ними разместилась наклейка с данными для подключения по Wi-Fi.

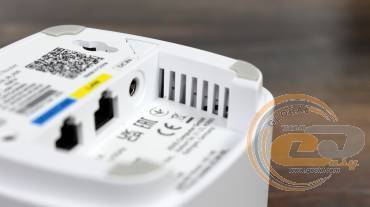

Ниже нашлось место для вентиляционных отверстий, которых здесь, впрочем, немного.

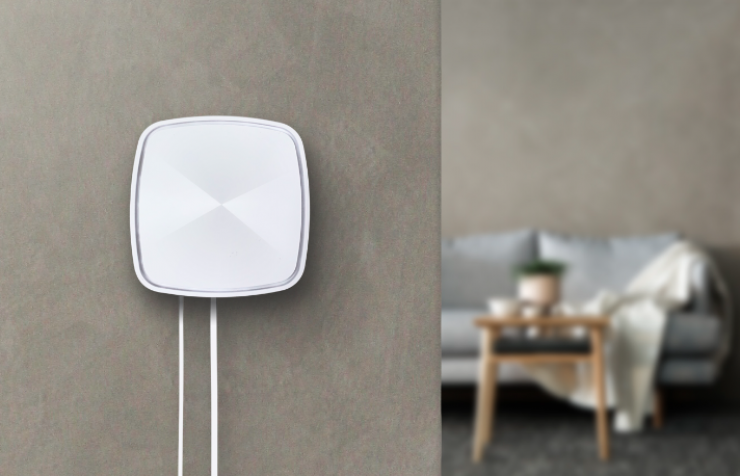

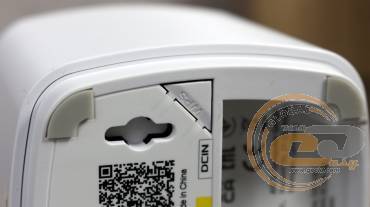

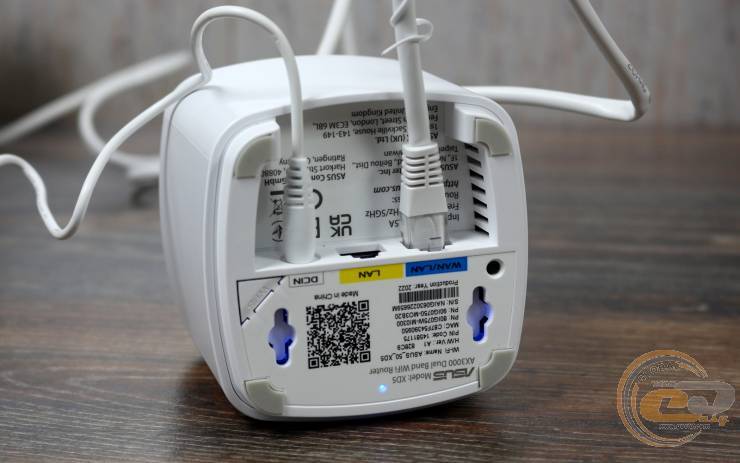

А еще тыл ASUS ZenWiFi XD5 примечателен наличием четырех мягких ножек для горизонтального расположения и пары отверстий для настенного монтажа. Кстати, последние характерны именно для ASUS ZenWiFi XD5, а вот у предшественника таковых не было.

Что ж, промежуточный итог: уже знаком очень приятный дизайн новинки, дополненный парой ведущих портов в каждом из узлов. А чем же примечателен беспроводной диапазон?

Аппаратная платформа и функциональные возможности

За производительность ASUS ZenWiFi XD5 отвечают 256 МБ оперативной памяти и 128 МБ постоянной.

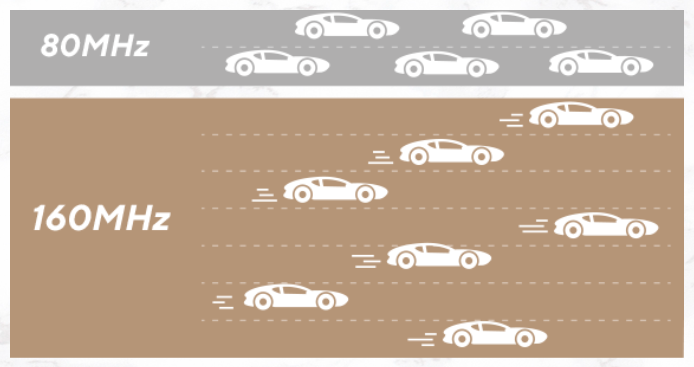

Вместе с поддержкой стандарта Wi-Fi 6 (802.11ax), каналов шириной до 160 МГц и технологии 1024-QAM, это позволило достичь скорости передачи данных до 2402 Мбит/с на частоте 5 ГГц и до 574 Мбит/с на 2,4 ГГц. В сумме получаем 2976 Мбит/с, что соответствует классу AX3000.

К тому же, благодаря Wi-Fi 6 также есть технологии OFDMA и MIMO. Они позволяют максимально эффективно использовать весь беспроводной спектр при большом количестве клиентов.

К слову, упомянутой пропускной способности будет более чем достаточно для комфортного стриминга в разрешении 8K или для быстрого потребления интернет-контента несколькими устройствами.

Напомним, ASUS ZenWiFi AX Mini (XD4) имеет класс AX1800, то есть его скорость в диапазоне 5 ГГц вдвое меньше – 1201 Мбит/с. Однако и он тоже справляется с передачей 8K Ultra HD.

Сам ASUS ZenWiFi XD5 в продаже доступен в трех вариантах: как одно, два или три устройства. Мы получили набор в максимальной комплектации из трех компонентов, но для помещений меньшей площади можно обойтись только одним-двумя.

Кроме того, благодаря технологии ASUS AiMesh в существующую сеть можно добавить и другие сетевые устройства от данного производителя. При этом переключение клиентов между узлами будет происходить автоматически.

Кстати, организовать такую сеть можно двумя способами. Первый вариант – создать одну Wi-Fi-сеть с автоматическим выбором оптимального диапазона, а второй – выделить отдельные SSID для диапазонов 2,4 и 5 ГГц.

В заключение отметим заботу производителя о безопасности пользователей. Да, присутствующая здесь технология ASUS AiProtection Pro сочетает в себе антивирус и брандмауэр на уровне роутера.

Настройка

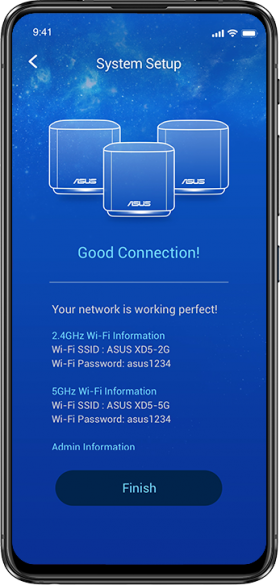

Настройку MESH-системы можно выполнить на компьютере через веб-интерфейс или смартфоне с помощью приложения ASUS Router. Оба варианта очень схожи.

Для изменения параметров в веб-интерфейсе перейдите в веб-браузер по адресу http://router.asus.com/ . На момент настройки все элементы системы советуют расположить на расстоянии не менее 1 метра друг от друга и подключить к питанию. В один из них также подсоединяем кабель, передающий трафик от провайдера — он будет выполнять роль роутера, в то время как два других станут узлами сети. Далее можно ввести данные проводной сети или выбрать автоматическое получение параметров, задать название и пароль беспроводной сети или создать две отдельные для диапазонов 2,4 и 5 ГГц, а также поменять логин и пароль для входа в настройки. После этого функция AiMesh поможет найти все узлы данной сети.

Кроме быстрой настройки, интерфейс открывает доступ к родительскому контролю, мониторингу трафика, шести гостевых сетей, настройкам функций QoS, VPN и многому другому.

Тестирование

Mesh-система ASUS ZenWiFi XD5 тестировалась разными методами передачи данных: в проводной сети, в беспроводных сетях, из проводной в беспроводную и в обратном направлении. При тестировании соблюдались следующие условия:

• тестирование Mesh-устройств происходило на расстоянии не менее 3 метров;
• пропускная способность канала Wi-Fi замерялась на частотах 2,4 и 5 ГГц;
• пропускная способность проволочного сегмента измерялась в условиях неэкранированной витой пары;
• для тестов использовался репитер стандарта Wi-Fi 6 ASUS RP-AX56.

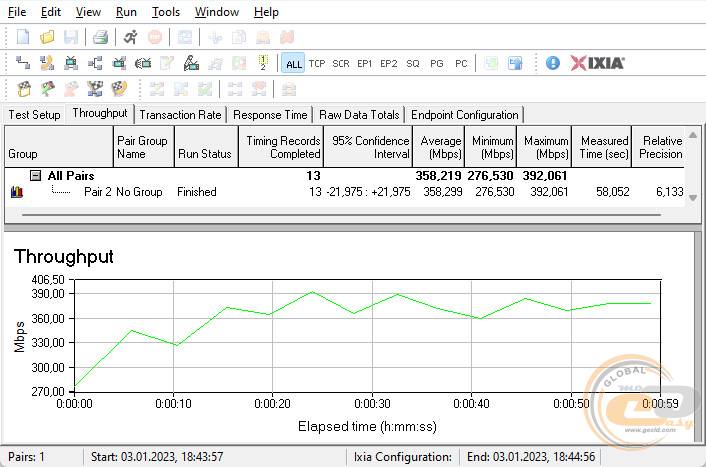

Сравнительное тестирование работоспособности на частоте 2,4 ГГц с использованием WPA3 шифрования при ширине канала 40 МГц

Поток данных в обоих направлениях

Поток данных от клиента к маршрутизатору

Поток данных от маршрутизатора к клиенту

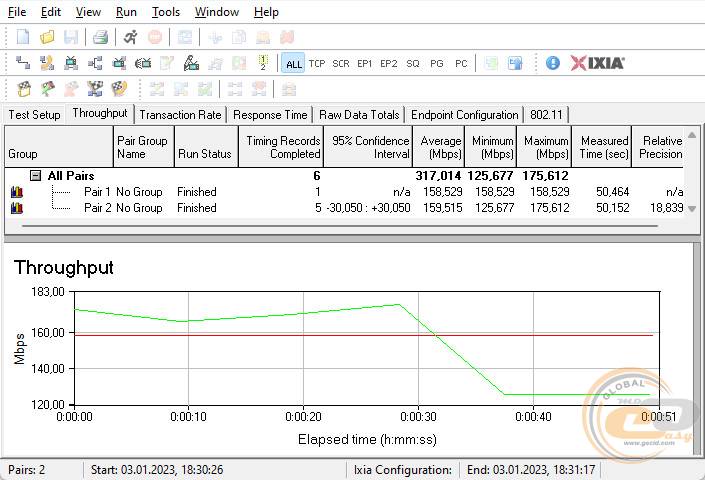

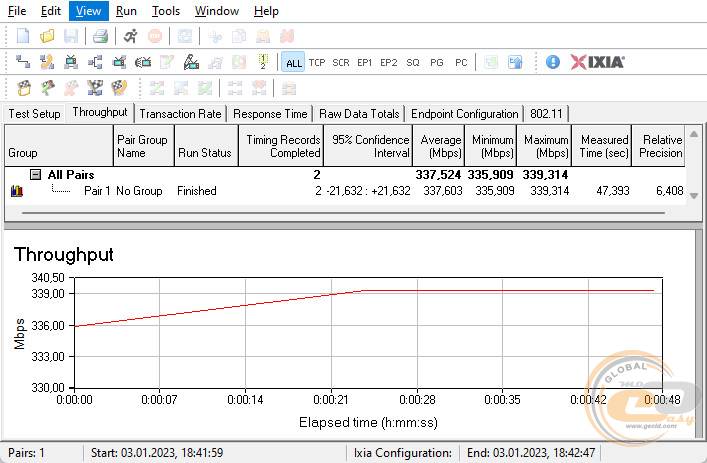

В первом тесте сумма средних скоростей по двум направлениям в ASUS ZenWiFi XD5 составила 317 Мбит/с. Это очень хороший показатель, который помимо прочего удалось достичь благодаря использованию канала шириной 40 МГц. При передаче данных в одном направлении результаты оказались еще больше – в среднем 338-358 Мбит/с.

Сравнительное тестирование работоспособности на частоте 5 ГГц с использованием шифрования WPA2

Поток данных в обоих направлениях

Поток данных от клиента к маршрутизатору

Поток данных от маршрутизатора к клиенту

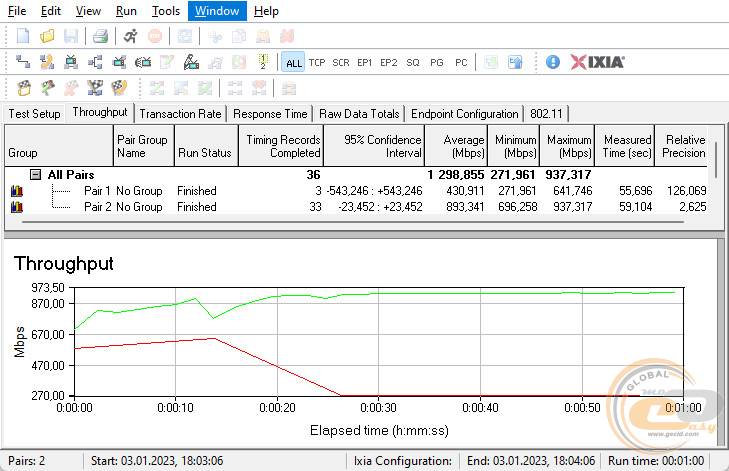

При переходе на диапазон 5 ГГц сумма средних скоростей в обоих направлениях выросла до 1299 Мбит/с – тоже хороший результат. Например, ASUS TUF Gaming AX3000 V2 аналогичного класса с четырьмя внешними антеннами в этом тесте передавал информацию на скорости 1206 Мбит/с.

А вот у ASUS ZenWiFi AX Mini (XD4) в сумме при 2,4 и 5 ГГц мы получили 1073 Мбит/с, тогда как в случае с ASUS ZenWiFi XD5 имеем 1616 Мбит/с. И, хотя WAN-порт обеспечит максимальную скорость на входе не более 1 Гбит/с, такой запас скорости беспроводного диапазона никак не будет лишним – ведь при соединении узлов по Wi-Fi часть эфира будет использоваться для обмена информацией между ними.

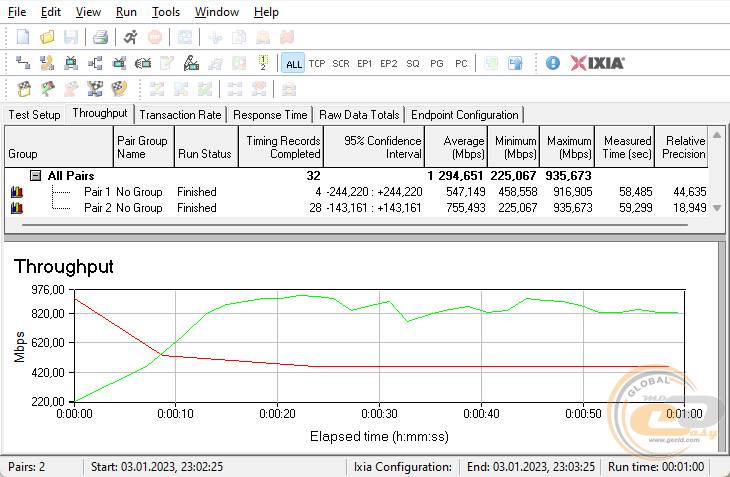

Сравнительное тестирование скорости прохождения пакетов через LAN-интерфейс для другого LAN-клиента

Поток данных в обоих направлениях

Поток данных от маршрутизатора к клиенту

Коммутатор гигабитных LAN-интерфейсов справился со своей задачей. Максимальная скорость в одном направлении составила привычные 934 Мбит/с, а вот сумма средних скоростей в двух направлениях достигла 1294 Мбит/с.

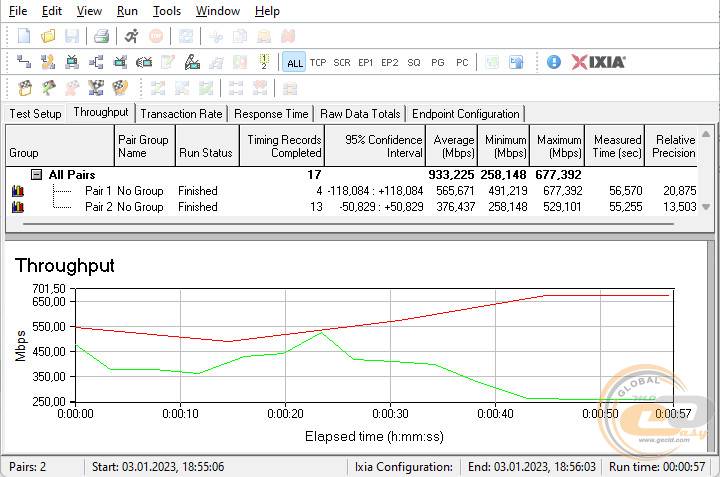

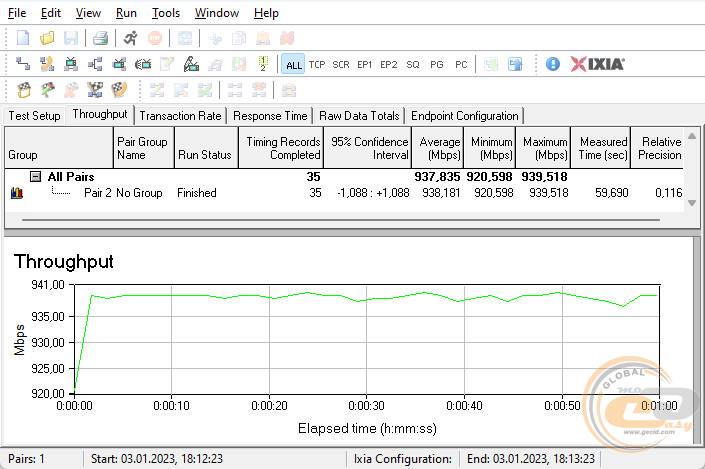

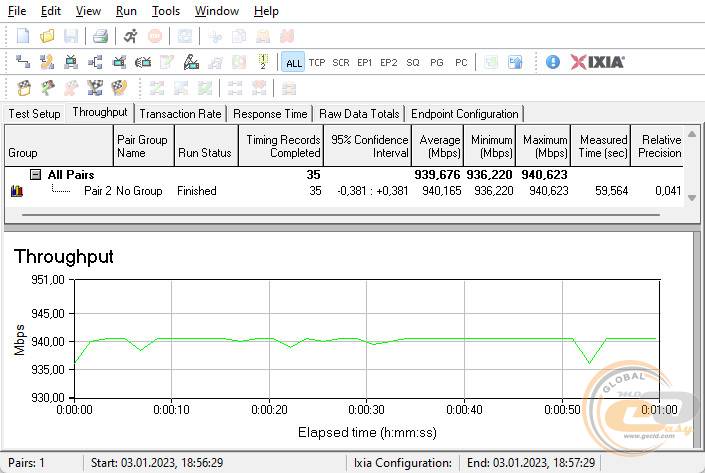

Сравнительное тестирование скорости прохождения пакетов через NAT-службу маршрутизатора

Поток данных в обоих направлениях

Поток данных от клиента к маршрутизатору

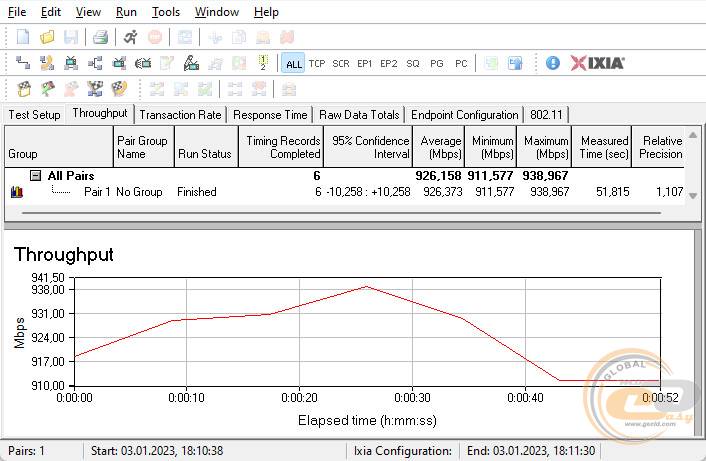

Производитель не указывает тип реализации NAT-службы (аппаратная или программная). Сумма средних скоростей в двух направлениях и максимальная скорость в одном достигают 933-940 Мбит/с, что также хорошие показатели.

Итоги

Mesh-система ASUS ZenWiFi XD5 создавалась для тех, кто не хочет идти на компромисс ни в вопросах дизайна, ни с точки зрения производительности. Так, внешне ее составляющие мало напоминают сетевое устройство благодаря применению внутренних антенн и хорошо скрытым вентиляционным отверстиям. Вообще дизайн здесь действительно удачный и полностью перекочевал от предшественника ASUS ZenWiFi AX Mini (XD4). Также идентичной осталась простота настройки как через веб-интерфейс, так и мобильное приложение.

А вот производительность заметно выросла – вместо AX1800 система теперь соответствует классу AX3000. Благодаря этому нам удалось добиться суммарной реальной скорости передачи данных на уровне 1616 Мбит/с, чего будет достаточно для передачи и полезного интернет-трафика, и служебной информации между узлами и роутером.

К слову, еще одно изменение – это полная идентичность всех трех комплектных устройств. Благодаря этому каждый из них может играть роль главного, а также раздавать интернет-трафик через гигабитные Ethernet-порты.

В итоге, ASUS ZenWiFi XD5 – это легко, быстро и красиво. Впрочем, как следствие, обойдется такой комплект в кругленькую сумму.

Преимущества:

• элегантный дизайн;
• поддержка стандарта Wi-Fi 6 (802.11ax) и двух частотных диапазонов;
• достойный уровень производительности;
• по два порта Gigabit Ethernet в каждом узле;
• удобный и функциональный веб-интерфейс;
• поддержка протокола IPv6;
• поддержка технологии ASUS AiMesh для удобного масштабирования сети;
• встроенный защитник ASUS AiProtection Pro;
• поддержка шести гостевых сетей;
• наличие кнопки WPS на каждом узле;
• для мониторинга и настройки можно использовать мобильное приложение или более привычный веб-интерфейс.

Автор: Олесь Пахолок

Выражаем благодарность украинскому представительству компании ASUS за предоставленную для тестирования Mesh-систему.
