Обзор USB 2.0 Wi-Fi адаптера DrayTek Vigor N61

Мы продолжаем знакомить читателя с решениями для организации сетей Wi-Fi. И вот на очереди небольшой черный USB-брелок Vigor N61 от весомого игрока рынка сетевого оборудования компании DrayTek. Его универсальный интерфейс сопряжения USB дает максимум совместимости с современным цифровым оборудованием. Но зачастую такой подход не всегда предполагает действительно качественную работу. Продуманность дизайна, легкость в установке и настройке, достойная поддержка и адекватное отношение к рабочим возможностям, вот чем может похвастаться данный производитель. Будем оценивать все по порядку, начнем с таблицы спецификаций, как главного критерия выбора по заявленным производителем возможностям.

DrayTek Vigor N61

Технические характеристики

Производитель

DrayTek

Модель

Vigor N61

WAN

Тип

USB 2.0

Количество портов

1

WLAN

Антенна

Рабочий диапазон частот

2.4 -2.5 Ггц

Количество

2

Тип

Внутренние

Возможность замены антенны/тип коннектора

-

Принудительное задание номера рабочей антенны



Поддерживаемые стандарты и скорости

IEEE 802.11b

DSSS:
• DBPSK @ 1 Мбит/с
• DQPSK @ 2 Мбит/с
• CCK @ 5.5 и 11 Мбит/с

IEEE 802.11g

OFDM: 54 Мбит/с

IEEE 802.11n draft 2.0

OFDM @ 300 Мбит/с

IEEE 802.11a

Нет

IEEE 802.3

Нет

IEEE 802.3u

Нет

IEEE 802.3x

Нет

Регион/Кол-во каналов

13

Расширения протокола

да, 802.11n MIMO (Multiple Input, Multiple Output)

Возможность ручного задания скорости

Нет

Выходная мощность, dBm

(максимальная?)

17

IEEE 802.11b @ 11 Мбит/с

17

IEEE 802.11g @ 54 Мбит/с

15

IEEE 802.11n @ 270 Мбит/с

11

Чувствительность приемника, dBm

(максимальная?)

-91

IEEE 802.11b @ 11 Мбит/с

-

IEEE 802.11g @ 54 Мбит/с

-

IEEE 802.11n @ 270 Мбит/с

-

Режимы работы

Infrastructure

да

Ad Hoc

да

Безопасность

Блокировка широковещательного SSID

да

Привязка к MAC адресам

нет

WEP

да, до 128 бит

WPA-EAP

да

WPA-PSK (pre-shared key)

да

WPA2-EAP

да

WPA2-PSK

да

WPA-Auto-EAP

нет

WPA-Auto-PSK

нет

802.1x (через Radius)

да

Доп. Разъемы

-

-

Питание

Тип БП

от одного USB 5 В макс 460мА постоянного тока +/- 5%

Поддержка 802.1af (PoE)

нет

Дополнительная информация

Версия прошивки

3.0.44.0920

Размеры мм.

87 х 28 х 12

Вес г.

-

Сайт производителя

http://www.draytek.com/

Сбор характеристик производился по информации, представленной на сайте производителя, и по фактическим возможностям самого обозреваемого продукта.

Упаковка

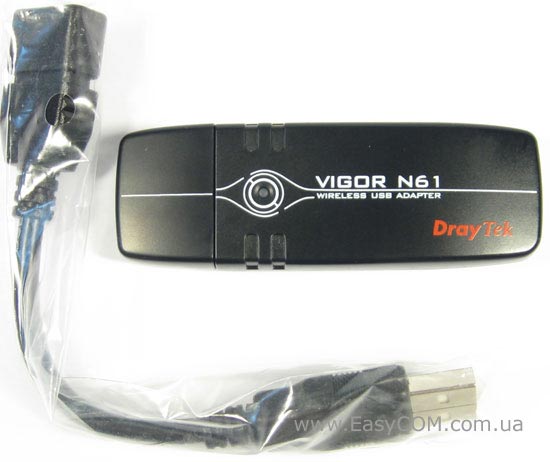

К нам на тестирование попал адаптер из OEM-поставки, т.е. без какой-либо бумажной коробки, а в целлофановом пакете, который заклеен скотчем.

Комплектация

Комплектацию модели DrayTek Vigor N61 можно назвать достаточной, но без излишеств.

DrayTek Vigor N61

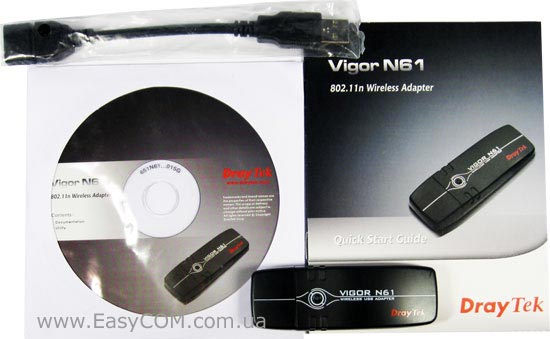

В комплекте с USB Wi-Fi Vigor N61 присутствуют:

  • CD-диск с ПО и документацией;
  • Руководство пользователя на английском языке (краткая инструкция по установке и работе с программным обеспечением);
  • USB удлинителем с фиксацией угла изгиба.

В комплектации можно отметить наличие USB удлинителя позволяющего развернуть адаптер в любую сторону относительно гнезда USB вашего ПК или ноутбука. Это поможет найти положение максимально качественного сигнала приема/передачи.

USB Vigor N61

DrayTek Vigor N61

Черный гладкий корпус этой модели с плавными линиями изгиба качественно подчеркивает стиль и практичность исполнения. Такой подход вполне закономерен для компании DrayTek. Очень многие модели от этого производителя имеют корпуса неправильной формы с плавными обтекаемыми поверхностями.

DrayTek Vigor N61

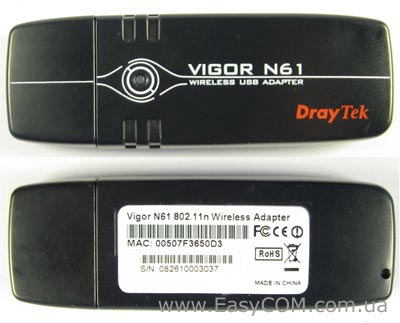

Данный адаптер оснащен простым и удобным корпусом. Однако отсутствие вентиляционных отверстий для отвода тепла от довольно горячих элементов платы может сказаться на качестве работы беспроводного канала и его стабильности. В центре находиться один небольшой диод индикации работы, сигнализирующий об активности сети и наличии подключения к беспроводному каналу. Все довольно практично, качественно и строго.

Обратная сторона содержит наклейку с технической информацией о данной модели и номер общей серии. Есть колпачок, предохраняющий USB разъем, здесь все продуманно для удобства пользователя. Отметим отсутствие внешней антенны и возможности ее подключения, это явный плюс простоте и общему стилю, но ни как не практичности и качеству работы.

Программное обеспечение.

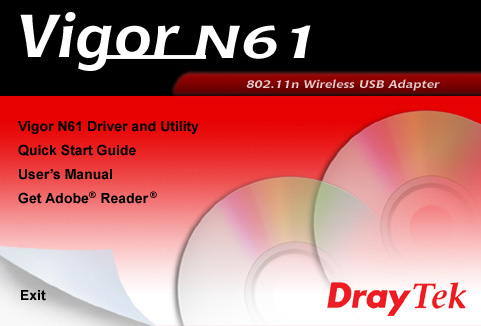

Программное обеспечение, предоставленное нам на диске из комплекта поставки, позволяет организовать готовность модели Vigor N61 к выходу в сеть с использованием достаточно функциональной и удобной утилиты настройки и мониторинга состояния USB адаптера.

DrayTek Vigor N61

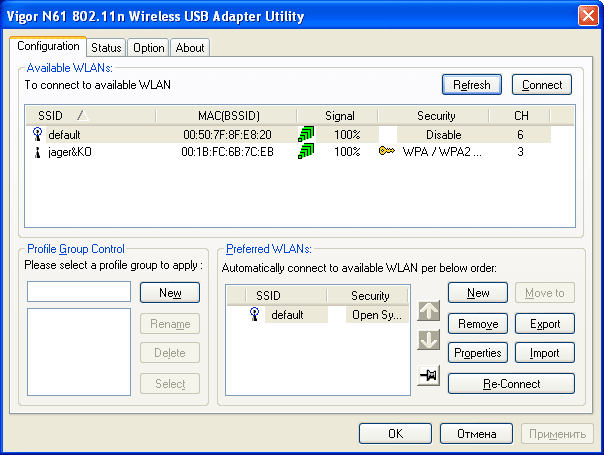

Установив ее с диска комплекта поставки, мы попадаем в основное окно.

Здесь находиться список найденных беспроводных сетей и возможность настройки профиля для каждого из имеющихся соединений.

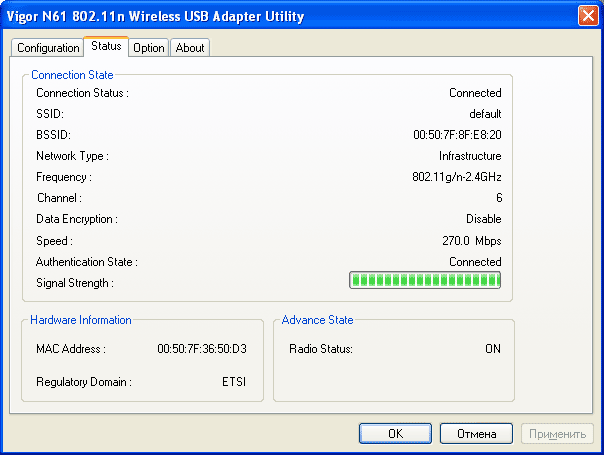

Вторая закладка показывает нам исчерпывающие данные по состоянию беспроводного сегмента, к которому подключен в данный момент наш адаптер.

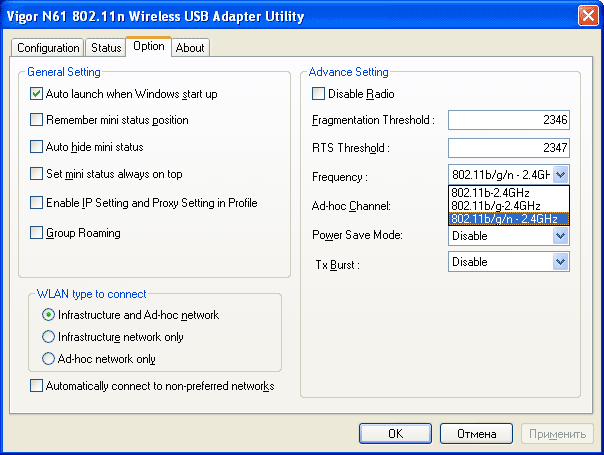

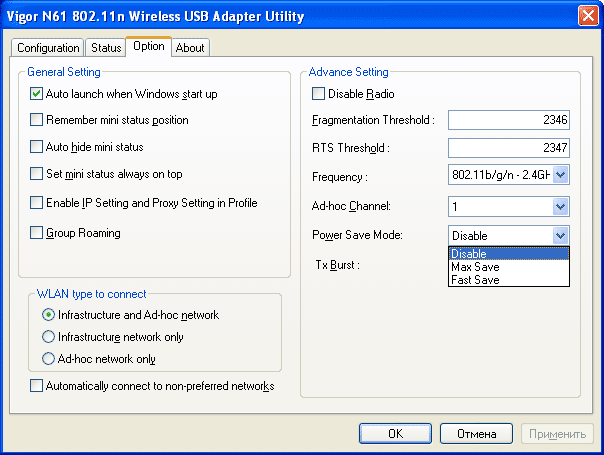

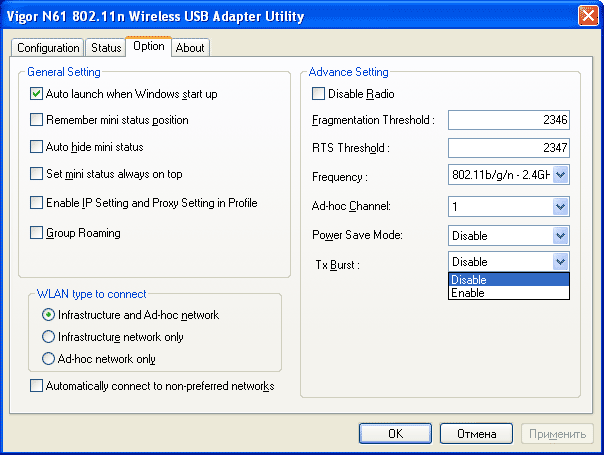

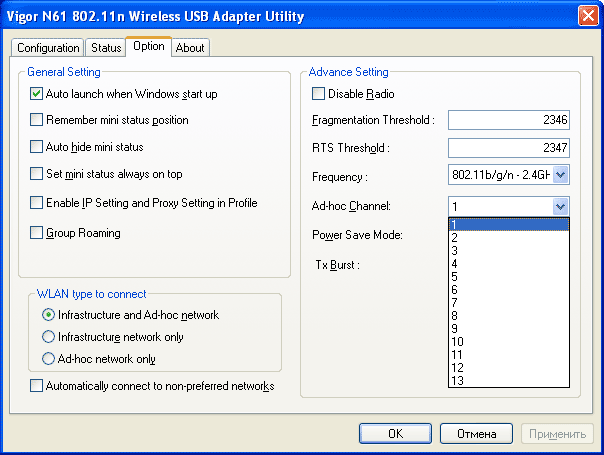

В пункте меню «Option» можно задать тип сети, с которой происходит работа. Инфраструктура является обычным подключением клиента к любой Wi-Fi точке доступа, а режим Ad Hoc или, как его называют, IBSS обеспечивает соединение точка-точка, позволяющее настроить два клиента беспроводной сети для передачи данных. В этом же меню можно установить довольно стандартные настройки беспроводного интерфейса: ограничить поддержку Wi-Fi стандартов связи, задать номер канала линии связи, режим энергосбережения и т.д.

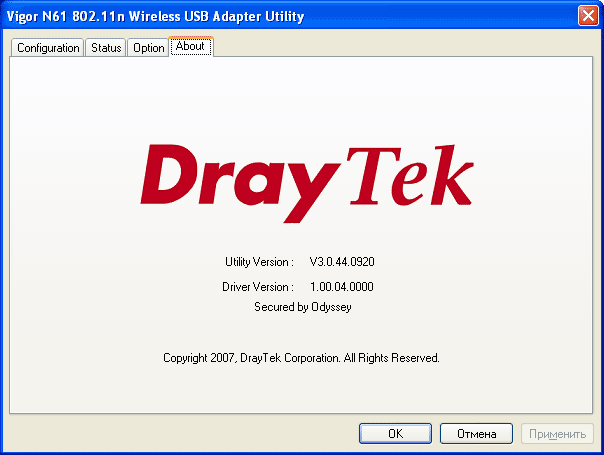

Имеется и небольшая информационная закладка, сообщающая об использованных в работе драйверах и версии продукта.

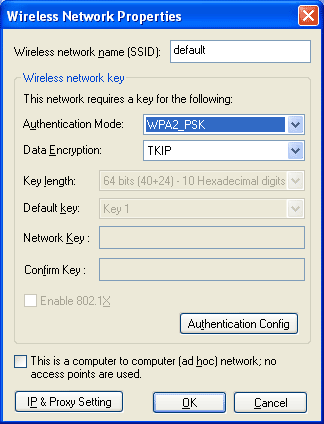

При создании профиля соединения пользователю будет предложен выбор настроек.

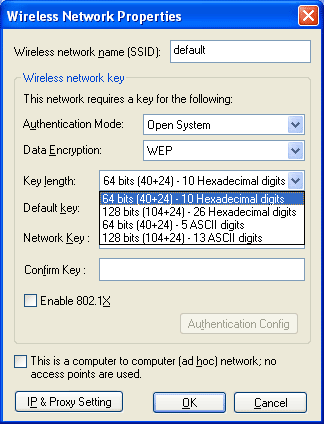

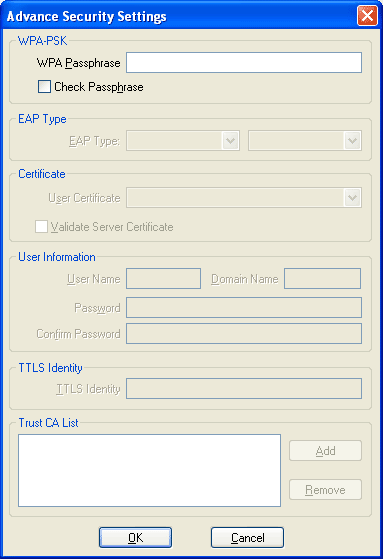

Здесь можно задать имя беспроводного соединения и метод авторизации при подключении, а так же исходя из выбранного способа авторизации, можно задать и способ шифрования радиоканала. Поддерживаемые стандарты шифрования и аутентификации указаны в таблице спецификаций, приведенной выше.

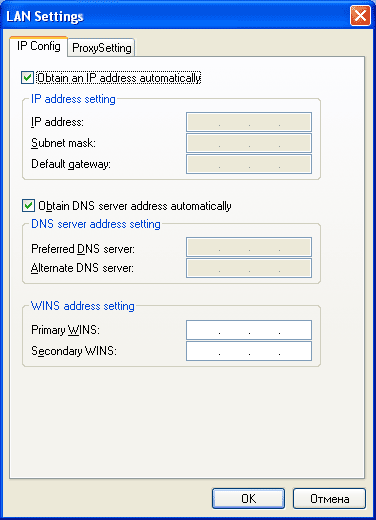

В виду индивидуальности каждой конкретной сети, здесь производитель предоставил выбор пользователю в настройке сетевого протокола передачи с возможностью автоматического получения настроек через сервер DHCP, запущенный на точке доступа.

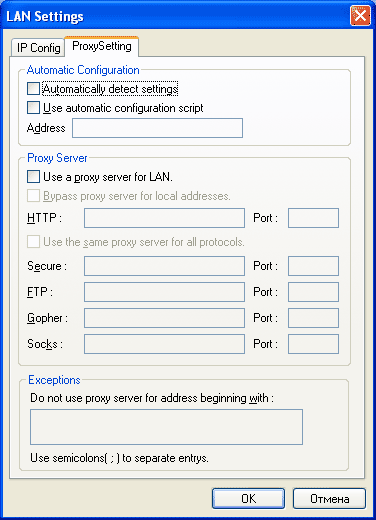

Действительно оригинальным решением было задать для каждого профиля и настройки прокси-сервера. Это должно существенно облегчить работу данного клиента при использовании его в различных сетях с индивидуальными параметрами выхода в интернет.

Подводя итоги возможностям сопроводительного программного обеспечения можно говорить о качественно продуманной и функциональной утилите подключения данного адаптера к беспроводным сетям. Нареканий на стабильность ее работы в процессе тестирования так же не выявилось.

Тестирование

Беспроводные реализации позволяют решать множество задач, в построении домашних сетей, сетей малого офиса, продление инфраструктуры сети на соседнее здание и т.д. Во всех случаях качество работы таких сетей прямо зависит от их пропускной способности, в чем и есть явное преимущество стандарта IEEE 802.11n, позволяющего получить скорость близкую к Fast Ethernet проводной сети передачи данных. Мы постарались протестировать работу данного стандарта в типовой панельной железобетонной высотке. Но сразу стоит оговориться о неполной адекватности и повторяемости результатов таких тестов между несколькими этажами. Тестируемые каналы связи используют беспроводные стандарты IEEE 802.11, а все радиоканалы очень чувствительны к радиопомехам практически любого бытового или цифрового оборудования. Следовательно, стоит принимать во внимание работу мобильных аппаратов, микроволновых печей и других электроприборов, создающих радиопомехи. Еще на качество связи между этажами могут влиять железные экраны, такие как, например, часто практикуемое использование в качестве утеплителя полов вспененного полиэтилена на фольговой основе. Все же постараемся показать более-менее практические результаты и опровергнуть некоторые заблуждения об этих и подобных устройствах.

Тестированию будет так же подвержено качество передаваемого сигнала и непосредственно пропускные возможности канала, полученного с использованием обозреваемого продукта. Опыты проводились на удалении не более двух метров между точками. В тестировании использовался маршрутизатор DrayTek Vigor2820n и материнская плата ASUS P5Q3 Deluxe со встроенным Wi-Fi адаптером.

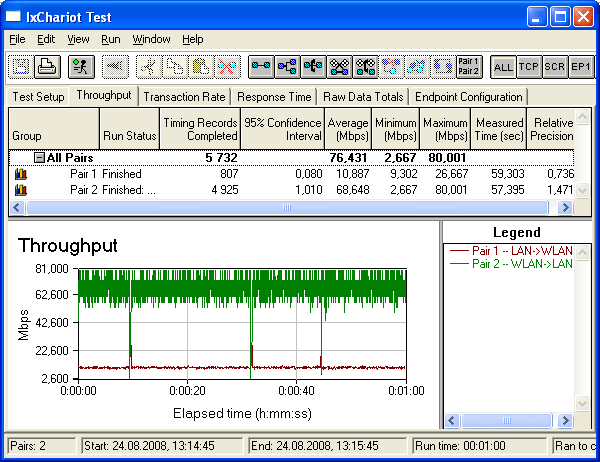

Сравнительное тестирование работоспособности на скорости соединения 300 Мбит/с с прямой видимостью на расстоянии два метра без шифрования канала. Используя как точку доступа маршрутизатор DrayTek Vigor2820n.

В обоих направлениях.

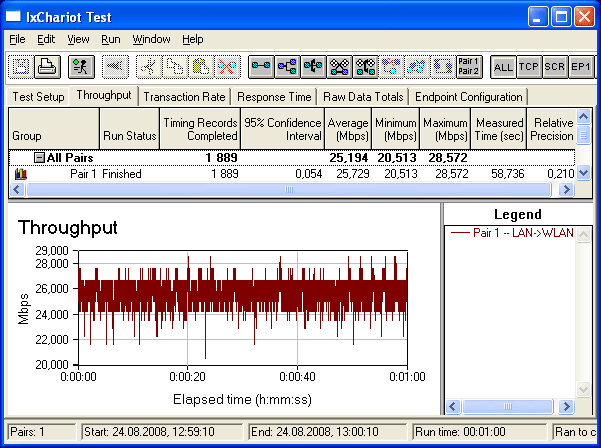

Поток данных от точки доступа к USB адаптеру.

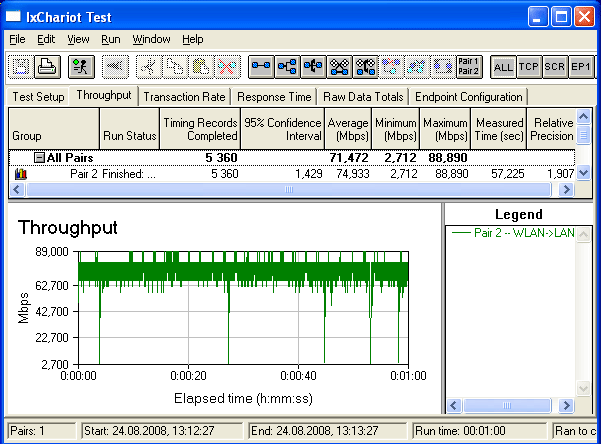

Поток данных от USB адаптера к точке доступа.

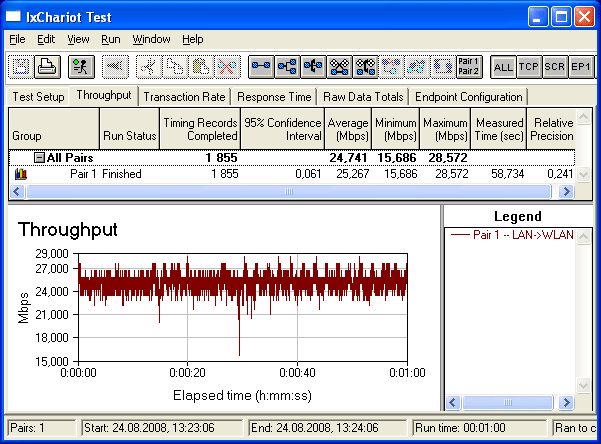

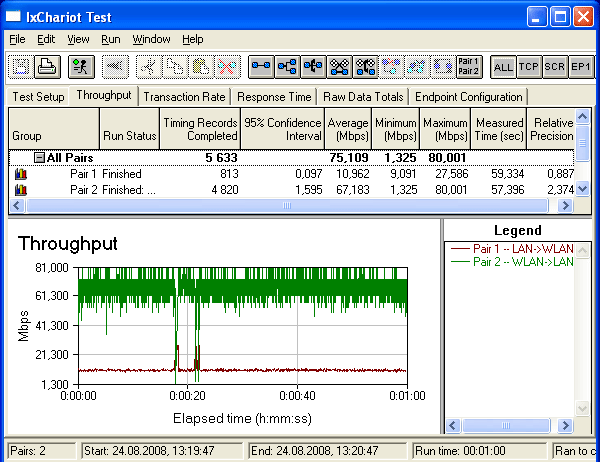

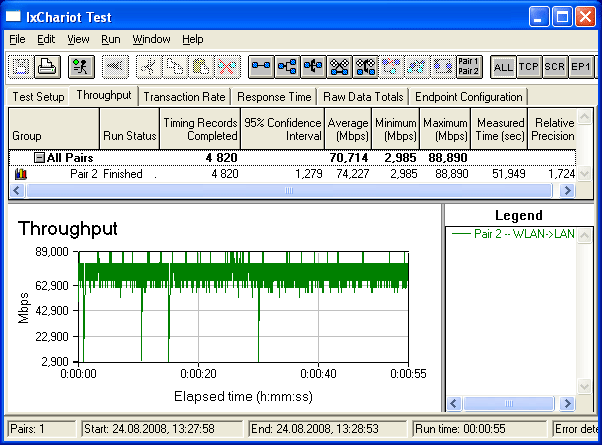

Сравнительное тестирование работоспособности на скорости соединения 300 Мбит/с с прямой видимостью на расстоянии два метра с использованием шифрования WPA2. Используя как точку доступа маршрутизатор DrayTek Vigor2820n.

В обоих направлениях.

Поток данных от точки доступа к USB адаптеру.

Поток данных от USB адаптера к точке доступа.

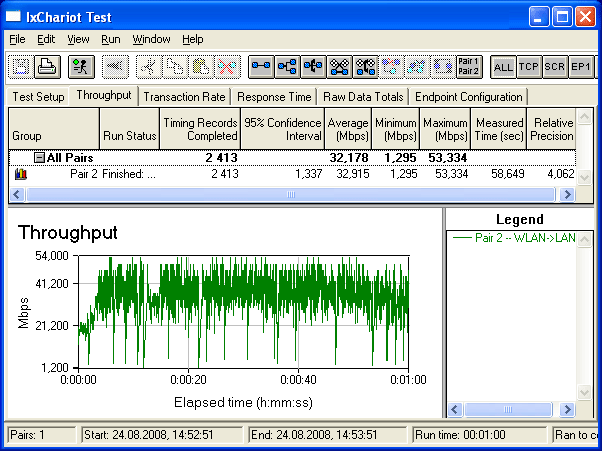

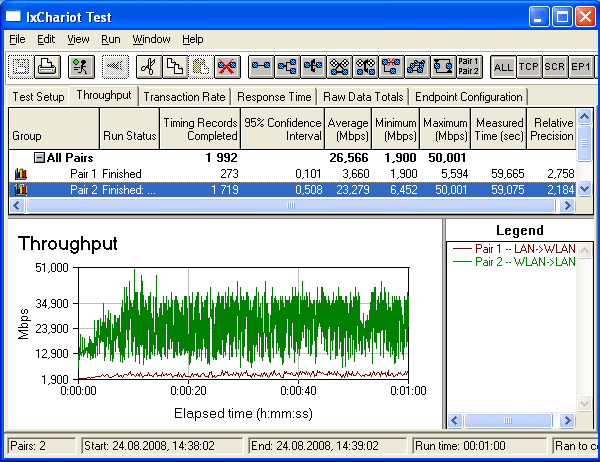

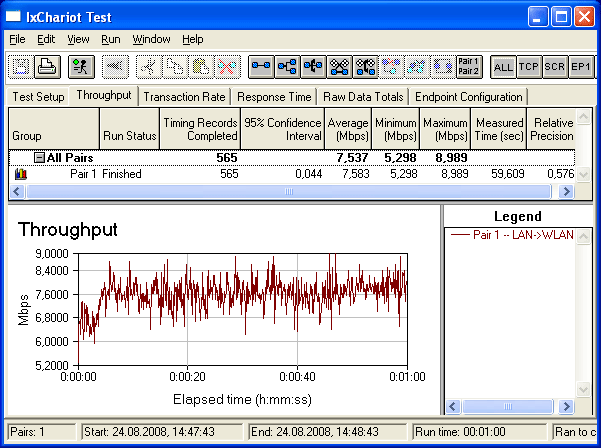

Сравнительное тестирование работоспособности через два этажа панельной многоэтажки без шифрования канала. Используя как точку доступа маршрутизатор DrayTek Vigor2820n.

В обоих направлениях.

Поток данных от точки доступа к USB адаптеру.

Поток данных от USB адаптера к точке доступа.

Сравнительное тестирование работоспособности на скорости соединения 300 Мбит/с с прямой видимостью на расстоянии два метра без шифрования канала. Используя как точку доступа материнскую плату ASUS P5Q3 Deluxe со встроенным Wi-Fi адаптером.

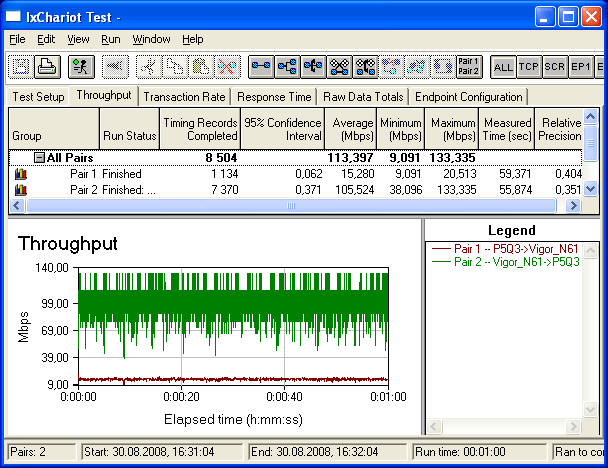

В обоих направлениях.

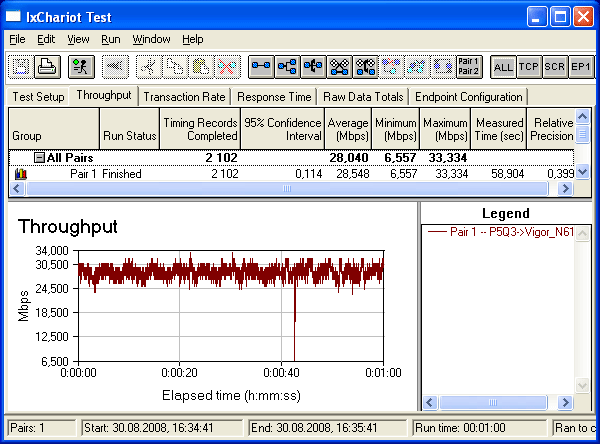

Поток данных от точки доступа к USB адаптеру.

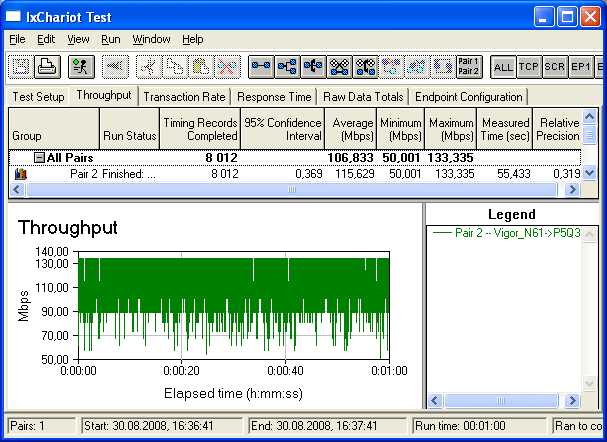

Поток данных от USB адаптера к точке доступа.

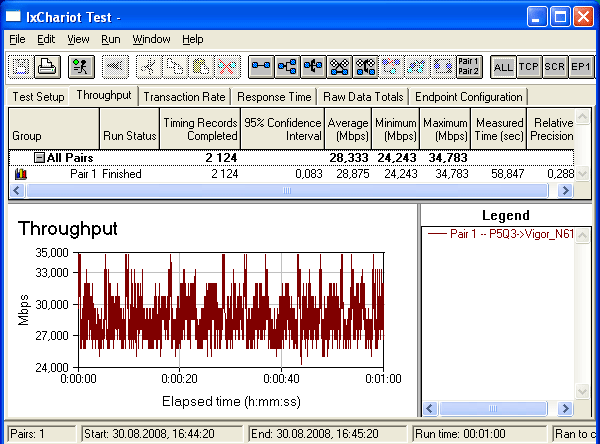

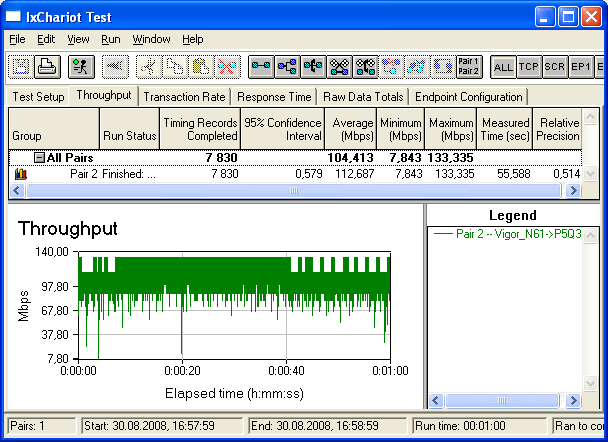

Сравнительное тестирование работоспособности на скорости соединения 300 Мбит/с с прямой видимостью на расстоянии два метра с использованием шифрования WPA2. Используя как точку доступа материнскую плату ASUS P5Q3 Deluxe со встроенным Wi-Fi адаптером.

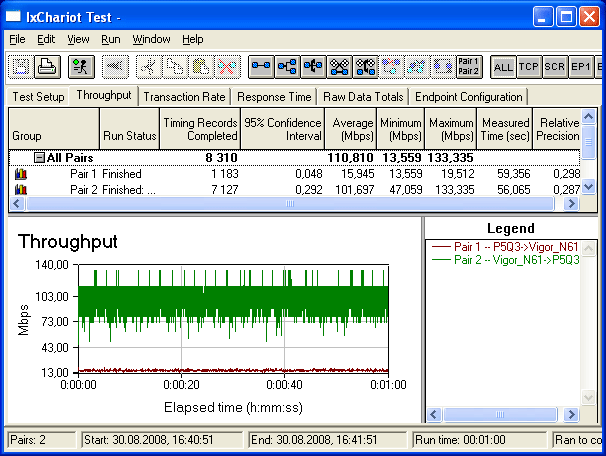

В обоих направлениях.

Поток данных от точки доступа к USB адаптеру.

Поток данных от USB адаптера к точке доступа.

По результатам тестов можно заключить, что в самых лучших условиях средняя скорость передачи составила 113 Мбит/с, а при пиковых скачках 133 Мбит/с. Учитывая использование в данной модели USB интерфейса передачи и достаточно маломощных передатчиков с небольшими антеннами, можно говорить об отличной работоспособности обозреваемого экземпляра. Также можно сказать о нормальной совместимости испытуемого адаптера с оборудованием спецификации IEEE 802.11n от ASUS. Однако заметим, что поток данных от точки доступа к USB адаптеру Vigor N61 в разы меньше и составляет не самую хорошую скорость. Но такое поведение можно считать нормальным для решений такого класса.

Заметим, что тестирование данного адаптера с различными точками доступа дало разные по скорости результаты. Относительно малая интенсивность передачи при использовании маршрутизатора DrayTek Vigor2820n скорее всего связана с малой производительностью его начинки, что не позволило ему «выжать» максимум из спецификации IEEE 802.11n. Совсем другая ситуация наблюдалась со встроенным адаптером в материнскую плату ASUS P5Q3 Deluxe. Здесь при идеальных условиях тестирования скорость была действительно высокой.

По проникновению через железобетонные преграды и стойкости к помехам от бытовой техники можно субъективно дать заключение об отличном качестве прохождения сигнала при использовании модели USB адаптера Vigor N61 как принимающего клиента в тяжелых условиях работы. Но на этот фактор больше влияет хорошее исполнение внутренних антенн или их количество. По заверению производителя, под пластиковым корпусом находятся две внутренние антенны. Но, при использовании внешних антенн качество и скорость сигнала стала бы еще лучше.

Выводы

USB Wi-Fi адаптер Vigor N61 от компании DrayTek отличное удобное и компактное решение с хорошими качественными показателями для организации доступа к Wi-Fi сети посредством подключения по протоколу IEEE 802.11n с отличной пропускной способностью. Подчеркнем, что заявленные  300 Мбит/с это всего лишь скорость соединения, а не реальной передачи данных - при тестировании действительная пропускная способность не превысила порога в 133 Мбит/с . Но и при таких возможностях мы получаем достаточно быстрый и довольно «цепкий» канал связи, который даже при серьезных помехах или преградах в среде прохождения сигнала остается стабильным. Это с лихвой обеспечит качественную передачу цифрового видео потока и станет основой безотказности работы офисных приложений. Поддержка обозреваемым продуктом последних решений в области беспроводной передачи данных, позволит модели DrayTek Vigor N61 быть очень удобным и универсальным помощником коммуникабельного пользователя.

Плюсы:

  • Довольно маленькие и компактные размеры.
  • Универсальность использования интерфейса USB 2.0.
  • Функциональная утилита настройки.
  • Большая скорость передачи по Wi-Fi сегменту при использовании последних решений для стандарта IEEE 802.11n.

Минусы:

  • Использование встроенной антенны ухудшает рабочие характеристики клиента.
  • Заметный нагрев при интенсивной работе.
