Обзор беспроводного Wi-Fi USB-адаптера TP-LINK TL-WN822N

26-01-2012

Современные участники рынка беспроводных решений предлагают большое количество разнообразных по своим функциям устройств передачи данных. Их отличает как способ подключения к ПК или ноутбуку, так и функциональная и производительная начинка. Если сравнивать модели, которые обеспечивают разные скорости передачи за счет поддержки различных стандартов связи, то здесь вполне понятна разница в цене. Однако чем могут отличаться модели со встроенными в корпус антеннами, от решений, с вынесенными антеннами наружу? А если число антенн различно? Часто эти и подобные вопросы не учитываются покупателем при выборе беспроводного решения. Однако не стоит недооценивать важность усиления передаваемого сигнала и чувствительность приема беспроводного решения, которые напрямую зависят от качества исполнения антенн.

В отдельную нишу беспроводных устройств можно вынести модели с USB-разъемом подключения к ПК. Они являются относительно недорогой и в тоже время универсальной альтернативой как интегрированным в ноутбук решениям, так и Wi-Fi картам расширения PCI и PCI-e, которые можно установить в стационарный компьютер.

Wi-Fi USB-адаптер TP-LINK TL-WN821N

Wi-Fi USB-адаптер TP-LINK TL-WN822N

Даже в ассортименте одного производителя беспроводных решений может быть достаточно большой выбор Wi-Fi USB-адаптеров. Так, например, у компании TP-LINK есть модели TL-WN821N, TL-WN821NC и TL-WN822N. Хотя они и являются одинаковыми по выполняемым функциям USB Wi-Fi-адаптерами, их конструктивное исполнение различно, в частности модели TL-WN822N сильно отличается от TL-WN821N и TL-WN821NC, как с технической точки зрения, так и с эргономической. Однако «встречают по одежке», но часто главным критерием выбора становится именно производительность на фоне равных заявленных на сайте технических возможностей.

Сначала хочется привести всю «ТТХ» модели TP-LINK TL-WN822N в небольшой, но емкой таблице.

Технические характеристики

Производитель

TP-LINK

Модель

TL-WN822N

WAN

Тип

USB 2.0

Количество портов

1

WLAN

Антенна

Количество

2

Тип

Встроенные всенаправленные наружные антенны, 3dBi

Возможность замены антенны/тип коннектора

нет

Частотный диапазон

2,4 – 2,4835 ГГц

Принудительное задание номера рабочей антенны

-

Поддерживаемые стандарты и скорости

IEEE 802.11b

DSSS:
• DBPSK @ 1 Мбит/с
• DQPSK @ 2 Мбит/с
• CCK @ 5.5 и 11 Мбит/с

IEEE 802.11g

OFDM: 54, 48, 36, 24, 18, 12, 11, 9, 6 Мбит/с

IEEE 802.11n

OFDM @ 30 /60 /90 /120 /180 /240 /270 /300 Мбит/с

IEEE 802.11a

Нет

IEEE 802.3

Нет

IEEE 802.3u

Нет

IEEE 802.3x

Нет

Регион/Кол-во каналов

13

Расширения протокола IEE802.11n

-

Возможность ручного задания скорости

нет

Выходная мощность

(максимальная?)

20 дБм

IEEE 802.11b @11Мбит/с

-

IEEE 802.11g @54Мбит/с

-

IEE802.11n @300Мбит/с

-

Чувствительность приемника

IEEE 802.11b @11Мбит/с

-85 дБм

IEEE 802.11g @54Мбит/с

-68 дБм

IEEE 802.11n @300 Мбит/с

-68 дБм





Безопасность

Блокировка широковещательного SSID

нет

Привязка к MAC адресам

нет

WEP

64/128 бит

WPA-EAP

да

WPA-PSK (pre-shared key)

да

WPA2-EAP

да

WPA2-PSK

да

WPA-Auto-EAP

нет

WPA-Auto-PSK

нет

802.1x

да

Питание

Тип БП

от одного USB 5 В постоянного тока +/- 5%

Дополнительная информация

Возможность работы в режиме Точки доступа.

да (IEEE 802.11g)

Версия прошивки

-

Размеры, мм

90 x 68 x 16,8

Вес

-

Сайт производителя

http://www.tp-link.com/
Драйверы на TP-LINK TL-WN822N можно скачать здесь.

Именно такие характеристики были заявлены на сайте производителя.

Упаковка

Внешняя упаковка выполнена из плотного картона в оттенках зеленого и салатового цветов. Данный стиль исполнения упаковки характерен всем последним моделям беспроводного оборудования от компании TP-LINK. Внутри содержится белая плотная коробка из гофрированного картона.

На лицевой стороне перечислены стандарты, которые поддерживает данный продукт. Некоторые описанные здесь специальные возможности, которые разработаны компанией производителем, призваны облегчить владельцу быструю настройку данного адаптера и выбор способа защиты от несанкционированного прослушивания беспроводной линии, а также нежелательных подключений к сети пользователя.

На боковых сторонах упаковки поместилась вполне развернутая спецификация данной модели и список дополнительной комплектации, которая поставляется с этим продуктом. Также здесь присутствует наклейка с серийным номером и указанием модели данного конкретного экземпляра.

На обратной стороне выделяется небольшая визуальная схема, которая описывает основные моменты использования данной модели. Есть и краткая спецификация на девяти языках. В левом нижнем углу разместился ряд изображений, которые описывают процедуру установки данного USB-адаптера. Отдельно вынесен список основных возможностей и особенностей данного продукта. Приведенная на упаковке информация о модели TP-LINK TL-WN822N легко поможет покупателю узнать все основные особенности данного решения.

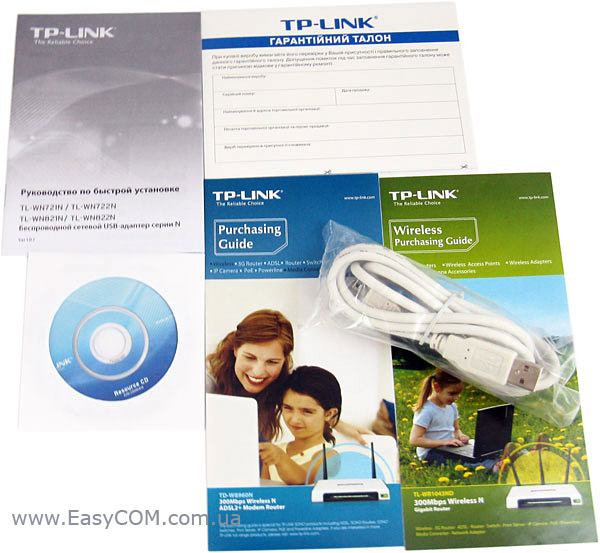

Комплектация

Сам Wi-Fi USB-адаптер является достаточно простым и ограниченным по своим возможностям. Это позволяет пользователю обходиться минимумом дополнительной комплектации, в которую может входить всего один USB-провод. Этого вполне достаточно для быстрой установки и дальнейшего использования такого беспроводного решения.

В комплекте есть:

  • Сам USB 2.0 Wi-Fi адаптер TP-LINK TL-WN822N;
  • USB-провод (150 см);
  • CD-диск с ПО и документацией;
  • Руководство пользователя на английском языке (краткая инструкция по установке и обслуживающему программному обеспечению).

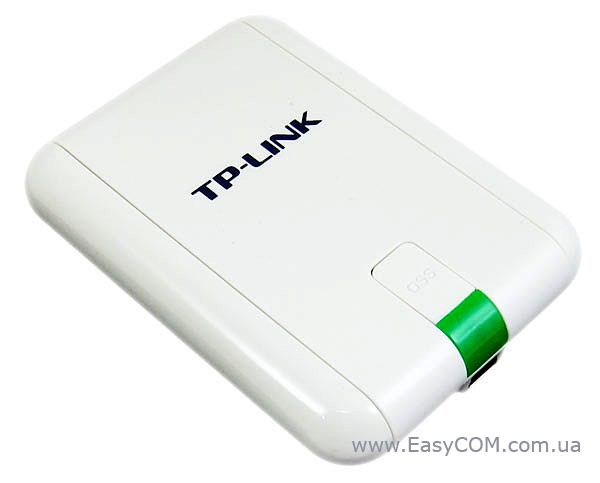

Адаптер TP-LINK TL-WN822N

Белоснежный глянцевый корпус выглядит достаточно привлекательно и стильно. Имея все края и углы округлой формы модель TP-LINK TL-WN822N, оставляет впечатление законченности и практичности своего дизайна. Немного подчеркивает общую белизну слегка серая надпись «TP-LINK» на верхней части корпуса. Выделяющимся элементом общего стиля стала вставка из зеленого полупрозрачного пластика над разъемом mini-USB. Она прикрывает единственный индикатор данного Wi-Fi USB-адаптера. Он сигнализирует как об активности передачи данных, так и о режимах подключения и настройки данной модели.

Последнее время все больше решений от этого производителя стали обладать корпусами обтекаемых форм и оригинального дизайна. Это говорит о желании разработчиков компании TP-LINK делать не только практичные и функциональные решения, но и модели, которые легко впишутся в обстановку любого интерьера, благодаря своему стильному внешнему виду.

В рабочем режиме с двух сторон модели TP-LINK TL-WN822N пользователь может поднять две антенны, что должно обеспечить лучшее качество сигнала, а значит увеличить скорость передачи данных. С одной стороны это является неоспоримым плюс этого беспроводного решения. Однако наличие движущихся частей может привести к некоторым неудобствам и привносит долю вероятности их поломки. Непосредственно эффективность такого расположения и конструкции антенн будет проверена в разделе тестирования, там же мы сравним быстродействие TP-LINK TL-WN822N с более компактным решением TP-LINK TL-WN821N, в котором две антенны находятся внутри основного корпуса беспроводного USB-адаптера.

Создавая достаточно простой и удобный корпус, инженеры компании TP-LINK не позаботились о вентиляционных отверстиях для отвода тепла от довольно горячих элементов платы. Это может сказаться на качестве работы беспроводного канала и его стабильности.

Обратная сторона содержит наклейку с технической информацией о данной модели и серийный номер.

Наличие достаточно длинного провода позволит владельцу установить адаптер TP-LINK TL-WN822N в место максимально качественного приема радиосигнала, что иногда очень необходимо для нормальной работы сети. Размеры и исполнение корпуса позволят TL-WN822N без каких-либо проблем поместиться в кармане пользователя, а откидывающиеся две всенаправленные антенны дадут качественный прием во время использования данного беспроводного решения.

Программное обеспечение

На сопроводительном диске, который находится в комплекте поставки, имеется программное обеспечение и документация на все модели последней линейки от производителя TP-LINK. Непосредственно к решению TP-LINK TL-WN822N здесь идут две утилиты TP-LINK Wireless Client Utility (TWCU) и QSS Utility, а также инструкция по их установке, настройке и использованию.

Огорчил тот факт, что присутствующие на диске и скачанные с официального сайта производителя утилиты TP-LINK Wireless Client Utility (TWCU) и QSS Utility не захотели устанавливаться в операционной системе WINDOWS 7 (как в 32-bit, так и в 64-bit версиях). С установкой же драйвера проблем не возникло. Первая и самая главная утилита TP-LINK Wireless Client Utility (TWCU) уже была описана на нашем ресурсе в материале о Wi-Fi USB-адаптере TP-LINK TL-WN821N, поэтому здесь остановимся лишь на значимых её отличиях от стандартного менеджера беспроводных сетей WINDOWS.

В большинстве возможностей функционал программного обеспечения TP-LINK Wireless Client Utility (TWCU) повторяет многие моменты стандартного менеджер WINDOWS для беспроводных сетей. Однако главным плюсом клиента от TP-LINK можно считать более простую доступность различных возможностей, так как они собраны в одном месте, и найти необходимую опцию не составит труда.

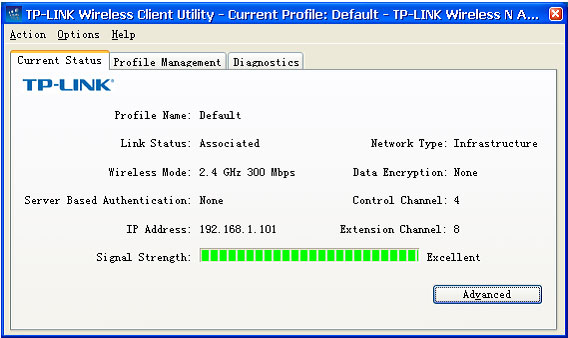

Например, первая закладка отличается достаточно подробным набором информации об активном в данный момент подключении: его статусе, рабочей частоте беспроводного канала связи и скорости соединения. Далее идет тип установленного соединения, IP-адрес сети, закрепленный за адаптером, затем номер канала подключения, тип шифрования и полоса градации уровня сигнала сети.

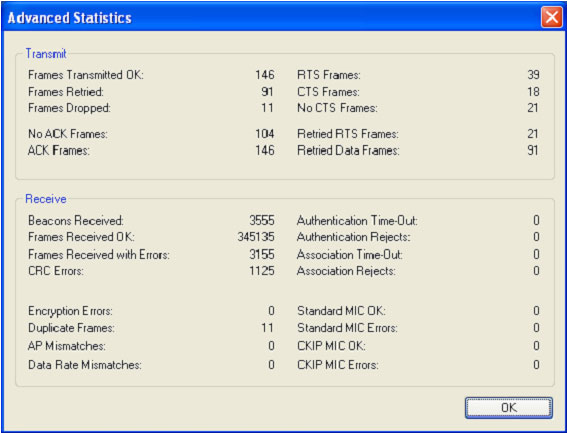

Более расширенный статус сети можно просмотреть, нажав кнопку «Advanced».

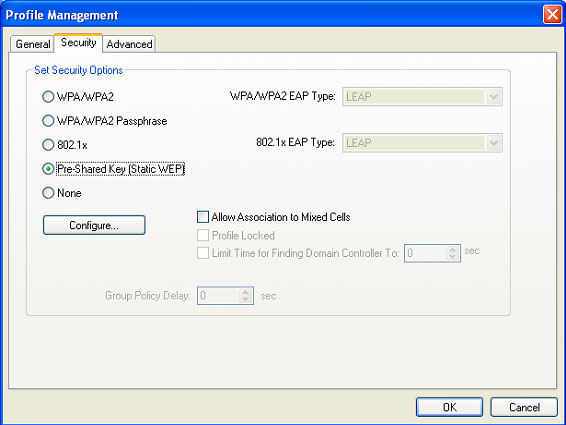

Вторым достаточно интересным моментом программного обеспечения TP-LINK Wireless Client Utility (TWCU) является его расширенный функционал поддерживаемых стандартов шифрования данных беспроводного канала, а также протоколов подключения. Полный список стандартов был указан в таблице спецификаций TP-LINK TL-WN822N.

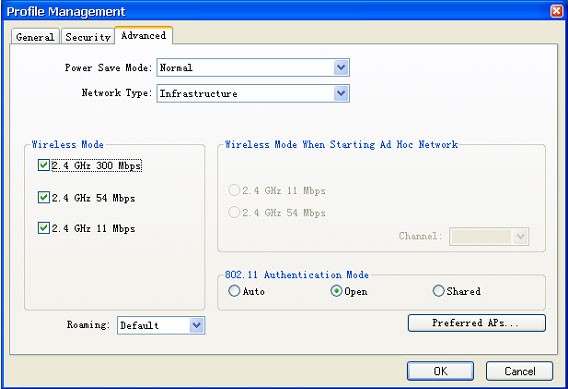

Здесь есть также закладка достаточно тонких настроек выбранной сети. Из особенностей можно обратить внимание на возможность выбора режима работы адаптера: режима клиента сети или точки доступа для соединения с ним другого клиента. В режиме точки доступа модель будет работать на стандарте передачи данных IEEE 802.11g, что существенно снижает пропускную способность организованного беспроводного канала. Также на данной закладке можно задать скорость работы беспроводной сети, выбрав один из трех поддерживаемых стандартов (IEEE 802.11b – 11 Мбит/с, IEEE 802.11g – 54 Мбит/с и IEEE 802.11n – 300 Мбит/с).

Вторая утилита QSS Utility поможет пользователю быстро создать защищенное беспроводное соединение. Отдельно стоит отметить отсутствие программы/алгоритма простой и интуитивно понятной пошаговой настройки, которые стали так популярны сегодня у всех производителей. Но приложение QSS Utility призвано частично компенсировать этот недостаток.

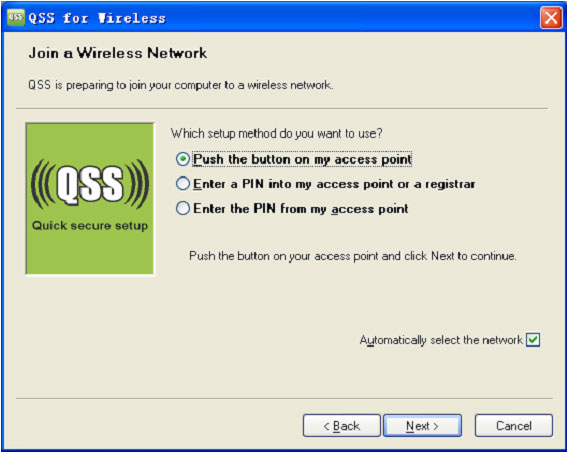

Вначале следует выбрать способ максимально подходящий к вашей ситуации. Первый пункт самый простой и удобный, но требует наличия на точке доступа, к которой подключается данный беспроводной адаптер, кнопки «QSS», которая имеется на всех современных решениях от компании TP-LINK. Аналогичные по функционалу кнопки есть и на моделях сетевого оборудования от других производителей, но в сочетании с моделью TP-LINK TL-WN822N они не смогут обеспечить заложенного в них функционала. Для такой ситуации лучше подойдет ввод пароля подключения к беспроводной сети по его запросу точкой доступа.

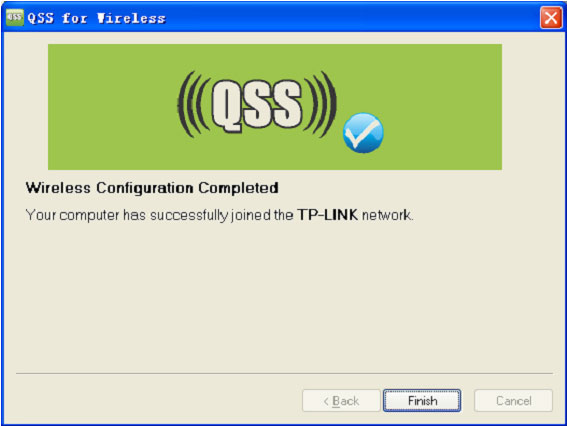

После нажатия кнопки «QSS» или ввода требуемого пароля сети происходит автоматическое соединение с точкой доступа, и программа выводит соответствующее окно.

Присутствующее в комплекте программное обеспечение можно охарактеризовать как богатое функционально и гибкое в настройках, но пока еще совместимое с ограниченным числом операционных систем. Такой подход к оснащению может сильно облегчить пользователю использование модели TP-LINK TL-WN822N в нестандартных ситуациях.

Тестирование

Главной задачей раздела тестирования в данном материале станет изучение возможностей современных Wi-Fi USB-адаптеров на примере TP-LINK TL-WN822N. Однако данная модель имеет достаточно большие габариты и две внешние всенаправленные антенны, что не всегда привлекает внимание покупателя и не очень надежно. По этой причине хочется обратить внимание на быстродействие более компактной и в тоже время схожей по заявленным возможностям модели TP-LINK TL-WN821N. Для полной картины описывающей производительность обоих беспроводных адаптеров приведем здесь быстродействие интегрированного в ноутбук решения mini-PCI – карты Intel Wireless WiFi Link 4965AGN. Только определив реальные скорости работы беспроводных каналов, которые реализованы при помощи данных решений, можно окончательно убедиться в преимуществах и недостатках Wi-Fi USB-адаптера с внешними всенаправленными антеннами.

Пропускные возможности беспроводных каналов, которые построены на предложенных Wi-Fi USB-адаптерах, будут протестированы на максимальной поддерживаемой ими скорости соединения в 300 Мбит/с. Опыты проводились на удалении не более двух метров между точками. В тестировании использовался маршрутизатор TP-LINK TL-WR10431ND. Данный маршрутизатор является самым производительным решением в современной серии устройств от компании TP-LINK. Именно его возможности и поддерживаемые стандарты максимально совместимы с беспроводной сетью, которая будет организована в процессе тестирования.

Как и во всех наших предыдущих материалах, обратим внимание на неполную адекватность и повторяемость результатов тестов. Тестируемые каналы связи используют беспроводные стандарты IEEE 802.11, а все радиоканалы очень чувствительны к радиопомехам практически любого бытового или цифрового оборудования. Следовательно, стоит принимать во внимание работу мобильных аппаратов, микроволновых печей и других электроприборов, создающих радиопомехи. Все же постараемся показать более-менее практические результаты и доказать некоторые предположения об этих и подобных устройствах.

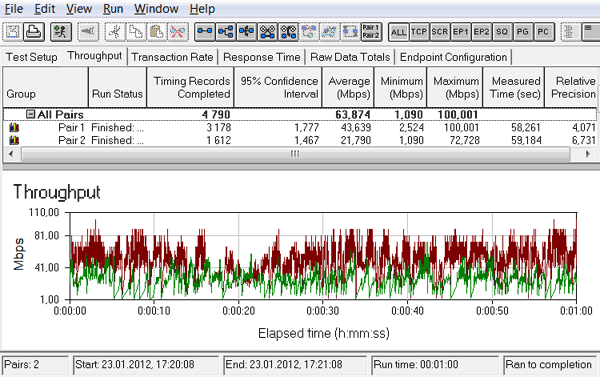

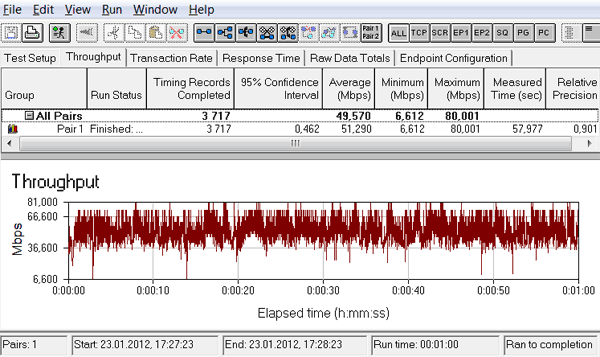

Сравнительное тестирование работоспособности TP-LINK TL-WN822N на скорости соединения 300 Мбит/с с прямой видимостью на расстоянии два метра с WPA2 шифрованием канала.

В обоих направлениях.

Поток данных от USB адаптера к точке доступа.

Поток данных от точки доступа к USB адаптеру.

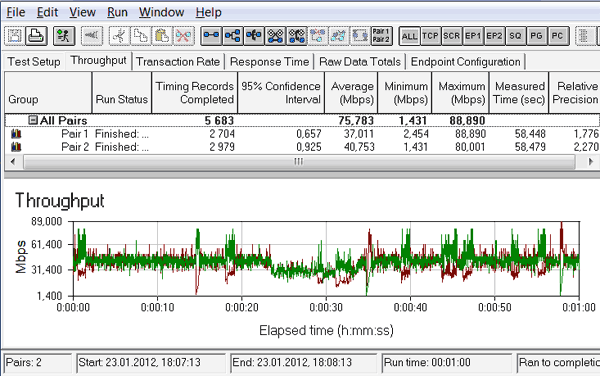

Для сравнения приведем здесь полученные нами в прошлых материалах результаты тестирования работоспособности TP-LINK TL-WN821N на скорости соединения 300 Мбит/с с прямой видимостью на расстоянии два метра с WPA2 шифрованием канала.

В обоих направлениях.

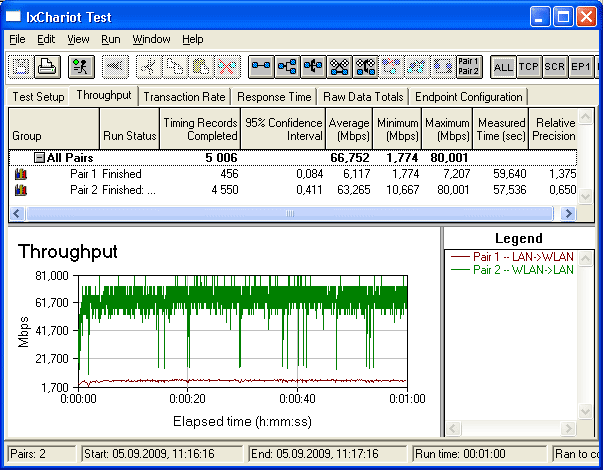

Теперь приведем результаты для эталонного в нашей лаборатории решения mini-PCI – карты Intel Wireless WiFi Link 4965AGN, которое соединялось с TP-LINK TL-WR10431ND на скорости 300 Мбит/с с прямой видимостью на расстоянии два метра с WPA2 шифрованием канала.

В обоих направлениях.

Результаты проверки пропускной способности беспроводного канала, который организован при помощи Wi-Fi USB-адаптера TP-LINK TL-WN822N можно с уверенностью назвать соответствующими реальной цене за подобные модели. В самых лучших условиях средняя скорость передачи составила 63 Мбит/с, при пиковых скачках 100 Мбит/с. Но, как оказалось, самым главным в его работе можно назвать почти равное распределение пропускной способности, как на передачу данных, так и на их прием. Тогда как у модели TP-LINK TL-WN821N наблюдается явный «перекос» в сторону передачи данных. Скорость исходящего потока составляет около 60 Мбит/с, а скорость входящего еле достигает 10 Мбит/с. Следовательно, при использовании Wi-Fi USB-адаптера TP-LINK TL-WN821N пользователь получает намного меньшую скорость приема данных, чем их передачи. Такое поведение нельзя назвать качественной работой.

В сравнении с интегрированным в ноутбук решением от компании Intel, модель Wireless WiFi Link 4965AGN, проигрывают оба Wi-Fi USB-адаптера. Это явное следствие наличия у карты mini-PCI трех достаточно больших антенн, которые скрываются за экраном ноутбука. Также стоит учесть более качественную работу всех интегрированных плат, которые подключаются по шине передачи данных PCI или PCI-e. Способ подключения через USB разъем имеет всего одно неоспоримое преимущество – это универсальность. Ведь практически в любом современном цифровом решении есть USB-порт.

Выводы

Участник этого материала USB-адаптер TP-LINK TL-WN822N имеет достаточно компактный и обтекаемый корпус. Однако назвать его маленьким или соизмеримым с размерами флешки нельзя. Миниатюрностью может похвастаться младшая модель TP-LINK TL-WN821N, тогда как модель TL-WN822N обеспечивает более качественный и стабильный беспроводной канал передачи данных. Две внешние подстраиваемые антенны напрямую способствуют лучшей передаче сигнала. Адаптер TL-WN822N от компании TP-LINK можно порекомендовать как интересное и относительно недорогое решение для организации доступа к сети Wi-Fi через разъем USB 2.0 посредствам подключения по протоколу IEEE 802.11n. Именно за эти возможности рассмотренную в данном материале модель можно назвать оптимальной по цене и производительности.

Идущие в комплекте поставки утилиты не обеспечены поддержкой операционной системы WINDOWS 7, по этой причине современному пользователю придется воспользоваться стандартным клиентом беспроводной сети операционной системы. Немного облегчает ситуацию наличие на корпусе зеленой кнопки «QSS». Она поможет автоматически настроить защищенное беспроводное соединение. Однако ей можно воспользоваться только при подключении к точке доступа или маршрутизатору от компании TP-LINK, который тоже поддерживает такой способ организации Wi-Fi сети. Также немного огорчает отсутствие в утилите удобного пошагового алгоритма настройки, которым уже успели обзавестись почти все участники рынка пользовательских сетевых решений. Однако, не смотря на все выше сказанное, модель TP-LINK TL-WN822N поможет владельцу без особых усилий избавиться от так надоевших и эстетически громоздких проводных коммуникаций, при этом, почти не потеряв в скорости передачи данных, а также надежности и безопасности беспроводного канала.

Достоинства:

  • Небольшая стоимость.
  • Практичный, обтекаемый дизайн.
  • Две подстраиваемые всенаправленные внешние антенны.
  • Относительно высокая скорость передачи данных по протоколу IEEE 802.11n.
  • USB-интерфейс сопряжения.
  • Возможность установки на расстоянии более метра от корпуса компьютера.
  • Хорошая устойчивость созданного канала к помехам.

Недостатки:

  • Относительно большие размеры как для адаптера с интерфейсом USB;
  • Глянцевая, маркая поверхность корпуса;
  • Наличие двух откидывающихся внешних антенн внушает опасение за их долговечность службы;
  • Использование USB интерфейса не даст получить максимальную скорость передачи для стандарта IEEE 802.11n.


Автор: Валерий Паровышник

Выражаем благодарность фирме ООО ПФ Сервис (г. Днепропетровск) за предоставленное для тестирования оборудование.
