Обзор блока питания ASUS ROG Strix 550W Gold: «золотой» тихоня

15-12-2021

ASUS ROG Strix 550W Gold

Входной конденсатор Rubycon японского производства принадлежит к высокотемпературной серии (до 105°C). Он имеет немалую, как для 550-ваттника, емкость – 390 мкФ.

ASUS ROG Strix 550W Gold

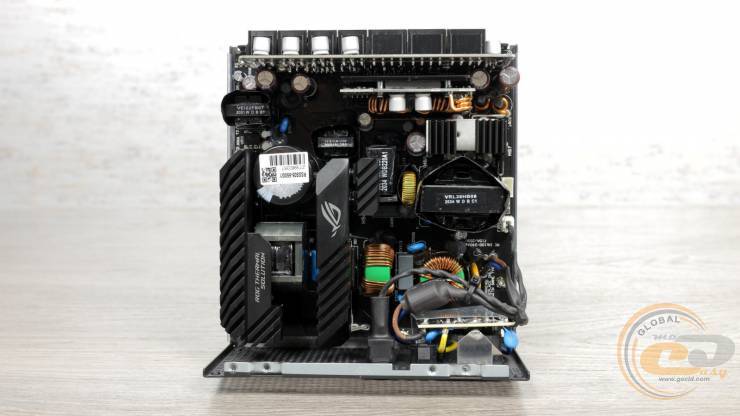

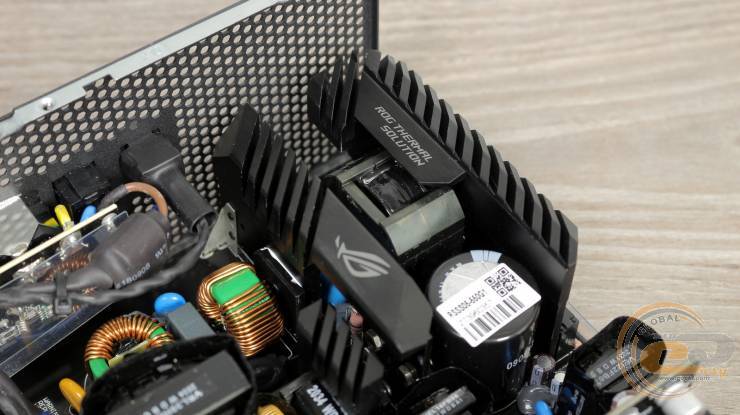

В основе ASUS ROG Strix 550W Gold лежит наиболее эффективная резонансная схема с полным мостом (full bridge). Ключами выступают четыре полевых транзистора – два из них закреплены на большом радиаторе, а еще пара – на элементе поменьше.

ASUS ROG Strix 550W Gold

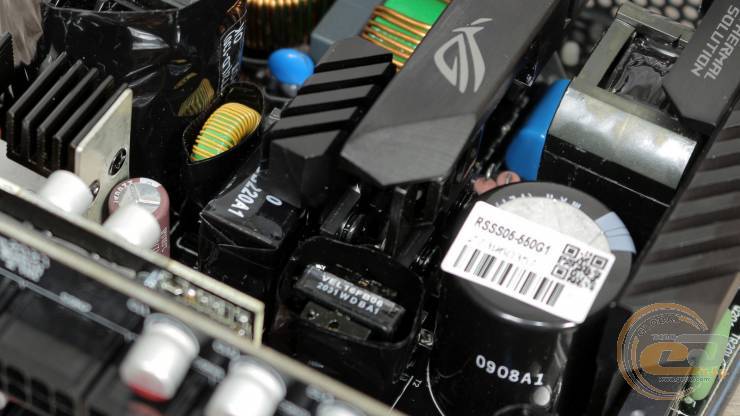

Синхронный выпрямитель обеспечивает напряжение +12В. Транзисторы, которые входят в его состав, распаяны с обратной стороны платы. А вот радиатор их охлаждения виднеется у главного трансформатора.

ASUS ROG Strix 550W Gold

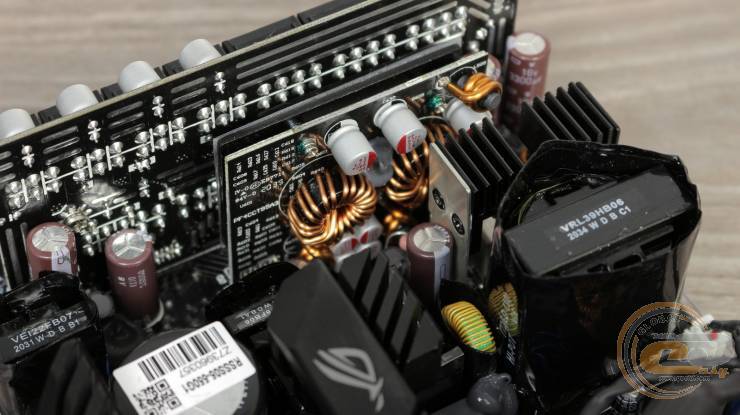

В свою очередь линии +3,3В и +5В образованы при помощи DC-DC-преобразователей, распаянных на отдельной дочерней плате.

ASUS ROG Strix 550W Gold

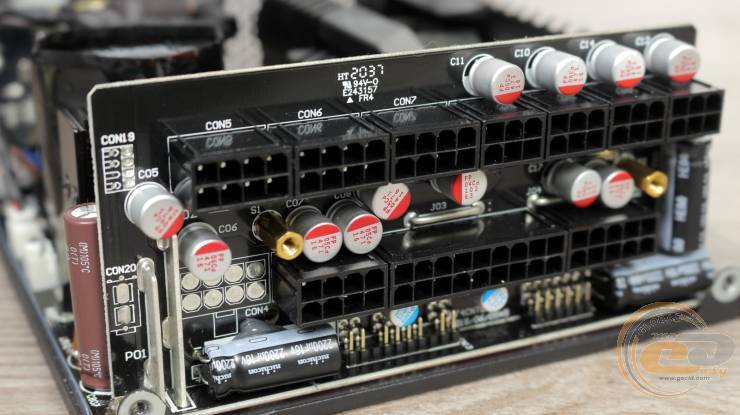

Параллельно последней размещена еще одна плата, уже с выходными модульными разъемами. С главной PCB она сопряжена напрямую, без использования кабелей, что должно позитивно отразиться на качестве выходных показателей.

Интересно, что на ней видно место под еще один 8-контактный разъем. Последний распаян в киловаттнике и обеспечивает питание пары дополнительных 6+2-контактных PCIe.

Во всех узлах источника используются только японские электролитические и полимерные конденсаторы. Названия Nippon Chemi-con и Nichicon говорят сами за себя.

В завершение приведем перечень реализованных здесь защит:

  • защита от повышенного выходного напряжения (OVP);
  • защита от пониженного выходного напряжения (UVP);
  • защита от короткого замыкания (SCP);
  • защита от перегрузки по мощности (OPP);
  • защита от перегрузки по току каждого канала (OCP);
  • защита от перегрева (OTP).

Как видно, все необходимое на месте.

Кросс-нагрузочные характеристики

Итак, источник мы снова собрали, подключили к системе и теперь готовы к тестам.

Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала. Но помним, что внутри – это все тот же Seasonic FOCUS, в котором заявлен еще более узкий диапазон отклонений – всего ±3%.

ASUS ROG Strix 550W Gold

ASUS ROG Strix 550W Gold

ASUS ROG Strix 550W Gold

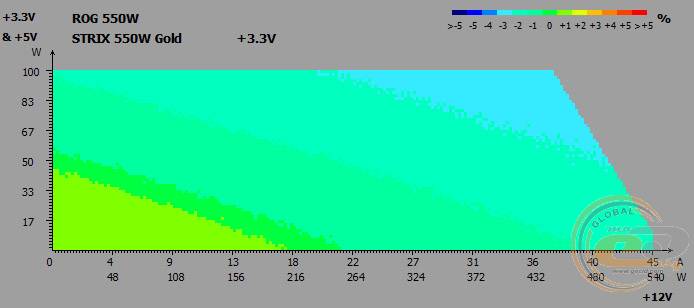

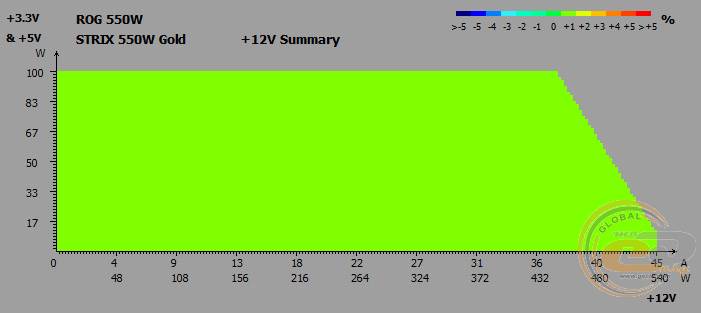

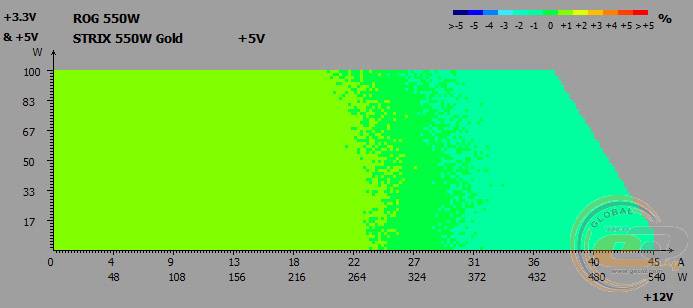

Во время кросс-нагрузочных тестов на основных линиях ASUS ROG Strix 550W Gold были зафиксированы следующие отклонения напряжений:

  • линия +3,3В: от -3% до +1%;
  • линия +5В: от -1% до +1%;
  • линия +12В: +1%.

Узел стабилизации напряжений работает самым лучшим образом – отклонения очень близки к номиналам линий и вписались в ±3%. А на канале +12В и вовсе полный штиль.

Шумы и пульсации во всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

  • линии +3,3В и +5В: 50 мВ;
  • линия +12В: 120 мВ.

ASUS ROG Strix 550W Gold

ASUS ROG Strix 550W Gold

ASUS ROG Strix 550W Gold

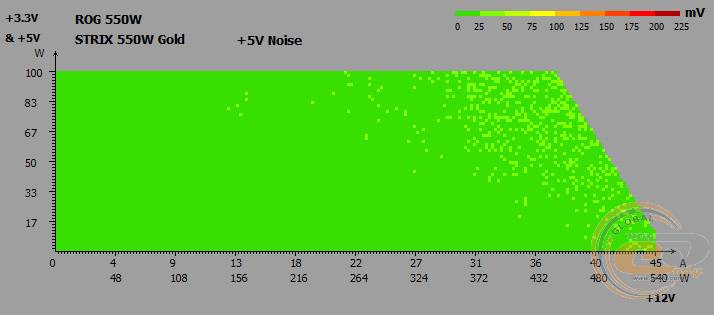

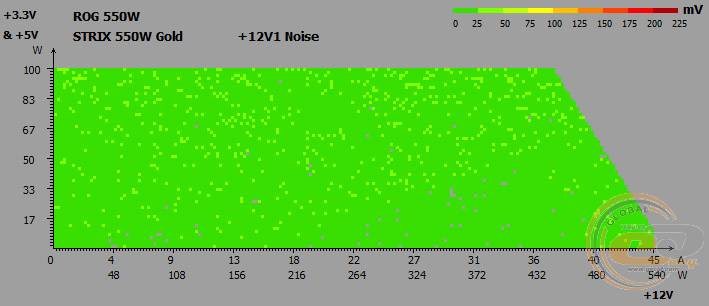

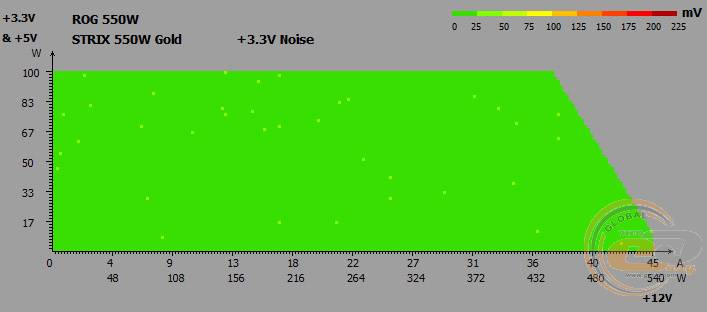

Измерения пульсаций также показали превосходные результаты. На всех трех линиях размах амплитуды (peak-to-peak) преимущественно находится в пределах 25 мВ, будучи далекими от выхода за допустимые значения.

Дежурная линия питания +5VSB

ASUS ROG Strix 550W Gold

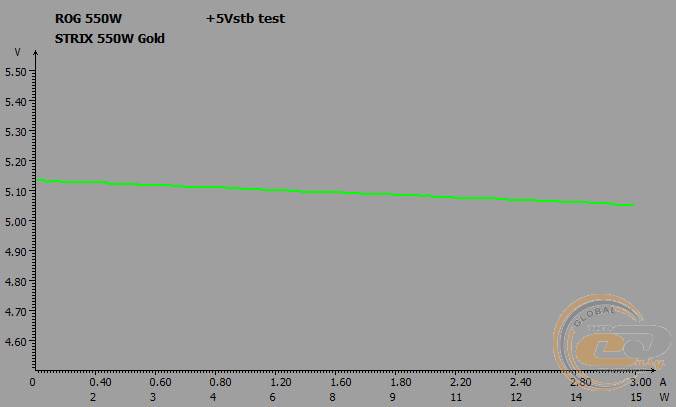

Состояние дежурной линии питания ASUS ROG Strix 550W Gold не вызвало никаких замечаний. В зависимости от нагрузки напряжение на ней меняется в допустимых пределах: от 5,13 до 5,05 В. Да, и полностью без просадок.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка, Вт

60

110

170

220

275

325

400

470

550

Нагрузка*, %

11

20

31

40

50

59

73

85

100

PFC

0,75

0,86

0,91

0,93

0,95

0,96

0,97

0,97

0,98

Нагрузка* − нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC блока питания также отлично справляется со своей задачей. При потребляемой мощности 170 Вт коэффициент PFC достиг 0,91, что и требовалось согласно стандарту 80 PLUS Gold (0,9 при 50% нагрузке). Максимальное же значение (0,98) зафиксировано при номинальной нагрузке 550 Вт.

КПД

ASUS ROG Strix 550W Gold

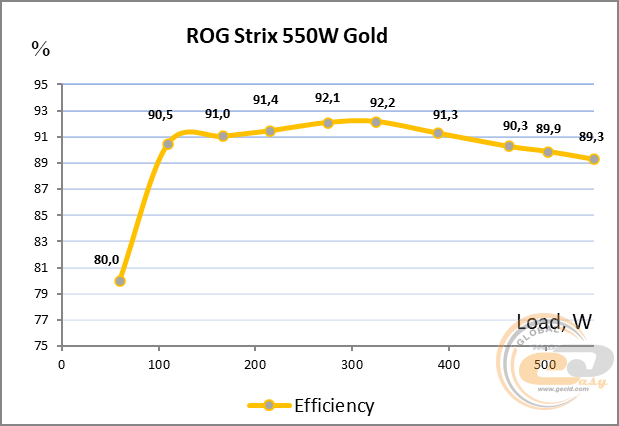

Тест реальной эффективности при разных нагрузках подтвердил соответствие модели ASUS ROG Strix 550W Gold стандарту 80 PLUS Gold для напряжения 230 В. При нагрузках 20%, 50% и 100% от номинальной мощности КПД блока питания превышал 88%, 92% и 88% соответственно.

Система охлаждения и температурный режим

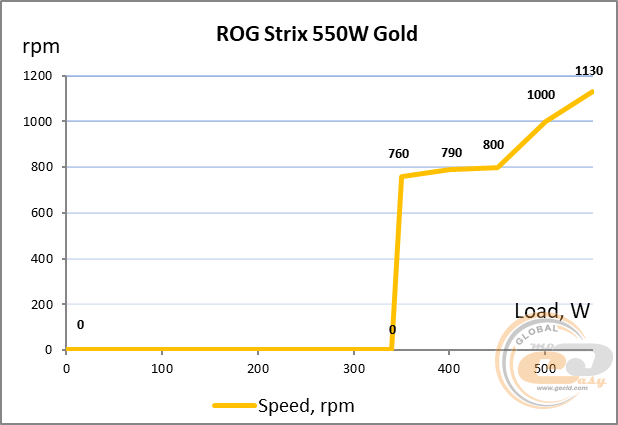

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла приблизительно 24°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С является вполне допустимой. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

ASUS ROG Strix 550W Gold

Мы тестировали ASUS ROG Strix 550W Gold в гибридном режиме, который обеспечивает полностью пассивную работу СО при невысоком нагреве внутренних элементов. В нашем случае вертушка начала вращаться при нагрузке 340 Вт (62% от номинала, 760 об/мин), и до номинальных 550 Вт она оставалась очень тихой.

Если же использовать обычный режим работы вентилятора, то даже при минимальной нагрузке он вращается с частотой 650 об/мин. Ну а дальше – по нарастающей, аналогично вышеприведенному графику.

ASUS ROG Strix 550W Gold

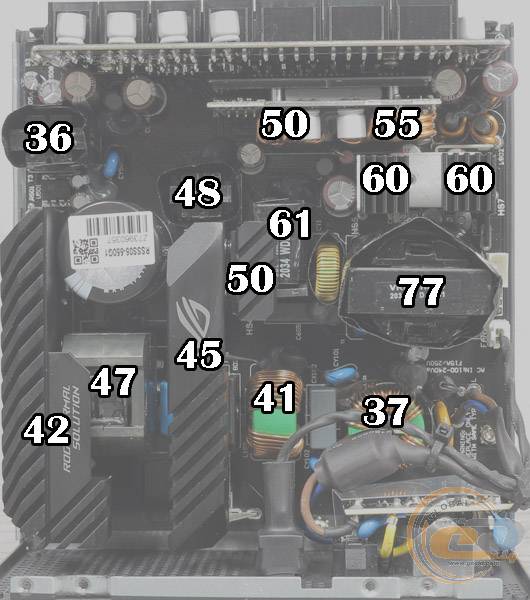

Данные показатели мы получили после 20 минут постоянной 520-ваттной нагрузки. Как видно, с нагревом внутренних узлов все отлично. Самый горячий элемент, а именно главный трансформатор, прогрелся до 77°C. Этот показатель очень далек от критичного, как и нагрев остальных составляющих.

Посторонние шумы во время работы блока питания

Как показала практика, на всем диапазоне номинальной мощности ASUS ROG Strix 550W Gold не издает никаких дополнительных шумов в виде раздражающего писка дросселей или характерного гудения трансформатора. Это очень важно для решения с гибридной работой СО.

OverLOAD

Нагрузку на тестируемую модель мы увеличили до 680 Вт, что равняется приросту +24% к номинальной мощности. Дальше (на отметке 700 Вт) уже срабатывала защита от перегрузки (OPP). При этом значения напряжений на выходных линиях питания оставались в пределах нормы.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы задействован мощный 12-ядерный процессор AMD Ryzen 9 3900XT. А в качестве видеоускорителя мы использовали топовую PowerColor Radeon RX 6800 XT Red Dragon с TDP около 300 Вт.

Материнская плата

GIGABYTE B550 AORUS PRO (Socket AM4, AMD B550)

Процессор

AMD Ryzen 9 3900XT (Socket AM4, 12/24 x 3,8 – 4,7 ГГц, 105 Вт)

Кулер

ASUS TUF Gaming LC 240 RGB

Оперативная память

2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW

Видеокарта

PowerColor Radeon RX 6800 XT Red Dragon

SSD

Kingston SUV500 (480 ГБ)

Ваттметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Измерения производились в двух режимах: «Простой» и «Максимальная загрузка», которая создавалась с помощью стресс-тестов AIDA FPU и GPUs. Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, напряжение на линиях питания +12В, +5В и +3,3В фиксировалось с помощью мультиметра MASTECH MY64.

В результате измерения напряжения питания на выходных линиях были получены следующие значения:

Режим

Величина, В

Отклонение, %

+12В

Idle

12,17

+1,4

Burn

12,21

+1,8

+5В

Idle

5,08

+1,6

Burn

5,11

+2,2

+3,3В

Idle

3,36

+1,8

Burn

3,39

+2,7

Входное энергопотребление, Вт

Idle

43

Burn

450

Блок питания ASUS ROG Strix 550W Gold без проблем справился со столь требовательной конфигурацией, продемонстрировав очень хорошие результаты как под нагрузкой (режим «Burn»), так и при бездействии системы (режим «Idle»). Отклонения находились в пределах +2,7…+1,6% от номинала линий при все том же допуске ±5%. Просадок, естественно, не было вообще.

Энергопотребление в простое и в выключенном состоянии компьютера

В дополнение ко всему вышеперечисленному, блок питания ASUS ROG Strix 550W Gold порадует своего владельца низким энергопотреблением в выключенном состоянии (2 Вт) компьютера и в спящем режиме (3 Вт).

Итоги

ASUS ROG Strix 550W Gold

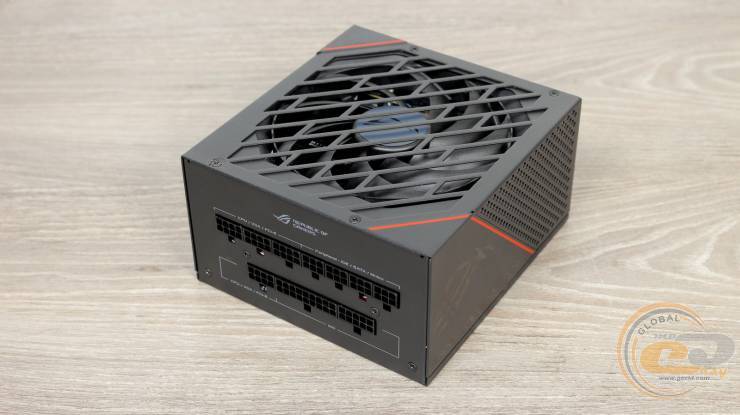

По итогу знакомства, младший ASUS ROG Strix 550W Gold нас ничуть не разочаровал. Внутри все те же японские конденсаторы, высокоэффективная полномостовая топология (и, как следствие, 80 PLUS Gold) и раздельная стабилизация напряжений благодаря DC-DC-преобразователям. В результате имеем стабильные выходные показатели без просадок напряжений и с хорошим запасом по мощности. Столь качественного 550-ваттника с запасом хватит для питания весьма требовательной игровой системы, в чем мы убедились на собственном опыте.

Также в наличии полностью модульные кабели, двойной шарикоподшипник вентилятора и хорошо узнаваемый дизайн. Очень приятным невидимым бонусом для покупателя станет акустический комфорт. Так, благодаря гибридному режиму работы большую часть диапазона источник может работать с выключенным вентилятором. Да и вращающийся пропеллер совершенно не потревожит пользователя, при этом отлично справляясь со своими прямыми обязанностями.

Поэтому ASUS ROG Strix 550W Gold является интересным и стоящим внимания решением. Но при покупке обязательно обратите внимание на его стоимость. Ведь разница в цене между 550- и 650-ваттниками ASUS ROG Strix на момент написания обзора небольшая – всего $5-10. В таком случае предпочтительнее выглядит более мощный вариант.

Достоинства:

  • узнаваемый дизайн с фирменными чертами;
  • высокий уровень КПД (80 PLUS Gold);
  • достойный запас по мощности (до +24%);
  • современная схемотехника (Full Bridge + DC-DC-преобразователи);
  • качественная элементная база с использованием японских конденсаторов;
  • отличное состояние напряжения на линиях питания +12В, +5В и +3,3В;
  • отсутствие просадок напряжений при подключении к мощной конфигурации;
  • очень низкие пульсации;
  • все виды защит;
  • возможность работы в широком диапазоне сетевого напряжения;
  • полностью модульная система кабелей;
  • очень эффективная система охлаждения с гибридным режимом работы;
  • довольно тихий 135-мм вентилятор на двойном шариковом подшипнике;
  • 10 лет гарантии.
