Обзор блока питания be quiet! PURE POWER 12 M 850W: для любителей тишины

В конце 2022 года широкую огласку получило появление нового стандарта блоков питания — ATX12V 3.0. Если говорить о размерах или форме таких устройств, то никаких изменений в этом направлении не произошло. Что касается ключевого нововведения, то теперь все блоки данного стандарта мощностью свыше 450 Вт должны быть оборудованы разъемом 12VHPWR. Напомним, такой используется для питания видеокарт NVIDIA 4000-й линейки. К тому же рядом с коннектором советуется указывать мощность, которую он способен передавать. А максимальное такое значение составляет целых 600 Вт — к слову, столько же могут передавать четыре 6+2-контактных коннектора PCIe.

Эти и другие изменения коснулись свежего блока питания be quiet! PURE POWER 12 M 850W, который и попал к нам на тестирование. Еще одной примечательной особенностью этого золотого устройства с модульными кабелями является 10-летняя гарантия от производителя. Что ж, давайте хорошенько рассмотрим его снаружи и внутри, а также протестируем реальные возможности.

Спецификация

Модель	be quiet! PURE POWER 12 M 850W (BN344)
Тип	ATX12V 3.0 / EPS 2.92
Номинальная мощность, Вт	850
Пиковая мощность, Вт	900
Мощность по каналам +12В, Вт	850
Мощность линий +3,3В b +5В, Вт	120
Количество линий +12В	2
Максимальный входящий ток канала +3,3В, А	22
Максимальный входящий ток канала +5В, А	22
Максимальный входящий ток канала +12В1, А	40
Максимальный входящий ток канала +12В2, А	36
Максимальный общий входной ток каналов +12В, А	70,9
Максимальный входящий ток канала -12В, А	0,3
Максимальный входящий ток канала +5Vsb (очередная линия питания), А	3
Входное напряжение, В	100 – 240
Частота напряжения питания, Гц	50 – 60
Входящий ток, А	6 – 12
КПД, %	≥93
Сертификация 80 PLUS	Gold
Метод компенсации коэффициента мощности	Активный
Коэффициент мощности (PF), %	≤98
PCIe-разъемов	4 (6+2-контактные)
Разъем PCIe 5.0 (12VHPWR)	1 (600 Вт)
Модульный	Да
Размеры вентилятора, мм	120 х 120 х 25
Тип подшипника вентилятора	Rifle Bearing
Максимальная скорость вращения, об/мин	2 000
Защиты	SCP, OPP, OTP, OVP, OCP, UVP, SIP
Время наработки на отказ, час	>100 000
Размеры (Д х Ш х В), мм	160 х 150 х 86
Вес, кг	1,85
Гарантия, лет	10
Сайт производителя	be quiet!
Страница продукта	be quiet! PURE POWER 12 M 850W

Упаковка и комплект поставки

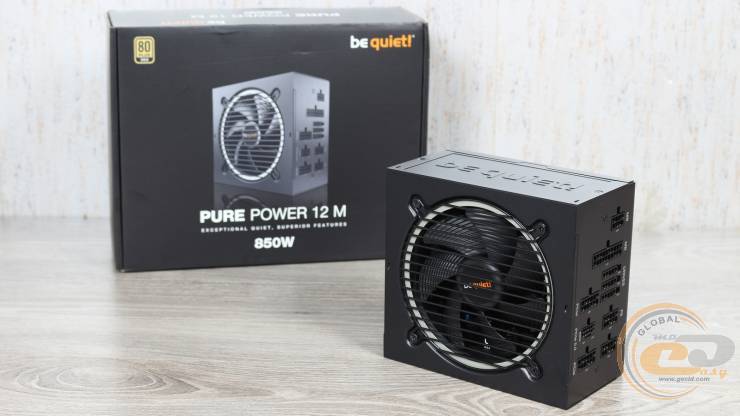

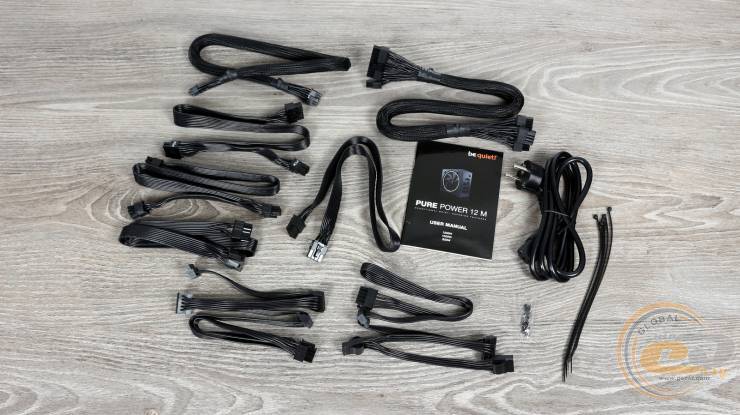

Коробка с фирменным оформлением сообщает немало деталей о помещенном внутри устройстве. Дополнительной его защитой служит пузырчатая упаковка, а рядом положили:

• кабель питания;
• модульные кабели;
• крепежные винты;
• стяжки для кабелей;
• руководство пользователя.

Что ж, все необходимое на месте, вот и хорошо.

Внешний вид

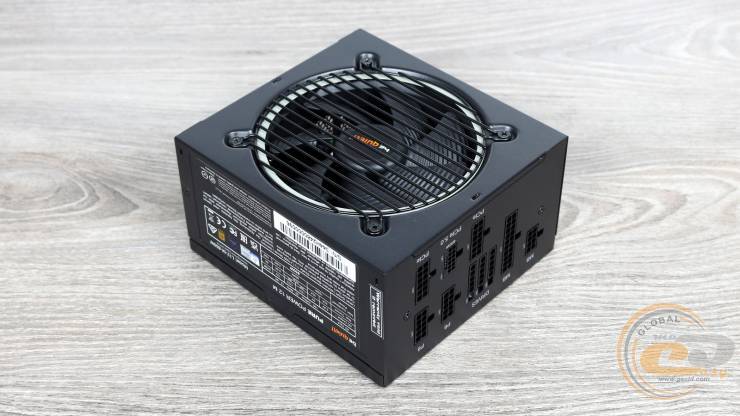

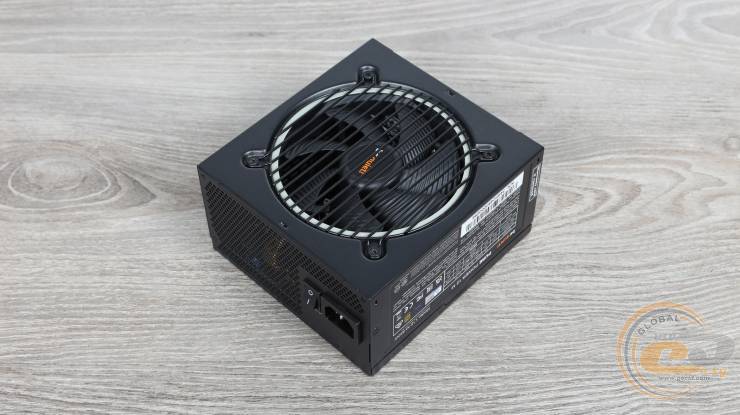

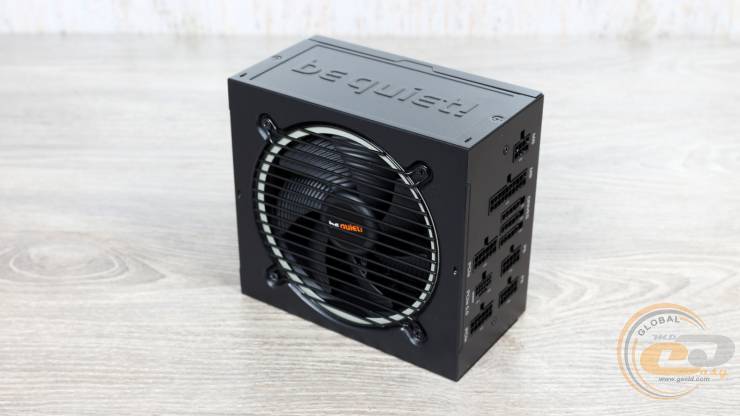

Внешний вид be quiet! PURE POWER 12 M 850W напоминает другие модели производителя - характерные дополнения в виде белых и оранжевых вкраплений. Размеры корпуса несколько больше минимальных для формата ATX и составляют 160 х 150 х 86 мм.

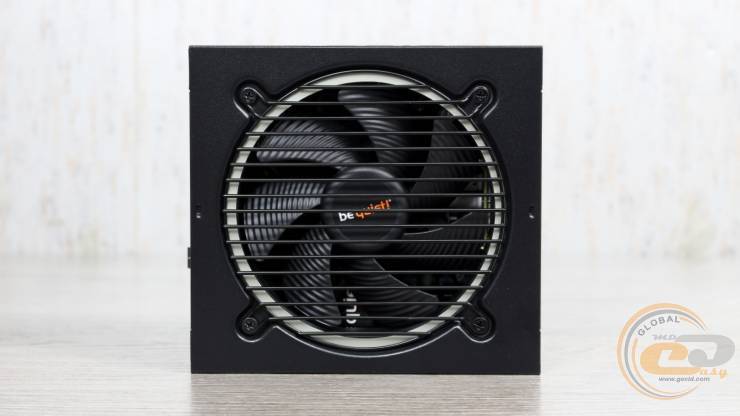

Под решеткой типа "гриль" прячется 120-мм вентилятор с фирменным логотипом и волнистыми лопастями, призванными снизить турбулентность.

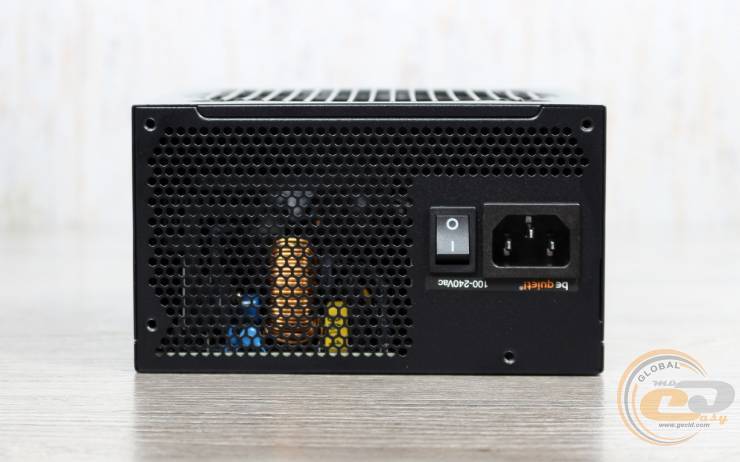

Тыльная сторона вполне привычная и несет на себе выключатель, разъем питания и отверстия-соты.

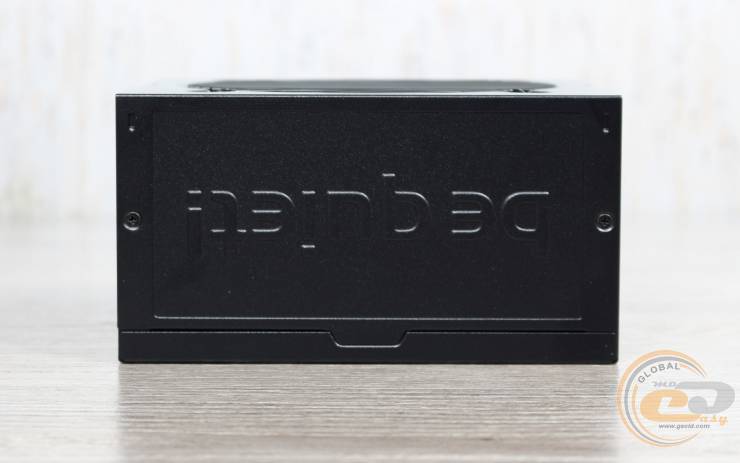

На одной из сторон разместилась перфорация с указанием производителя. Также с обеих сторон есть винты, позволяющие попасть внутрь.

Впрочем, на одном из них расположена гарантийная пломба, поэтому данную процедуру лучше всего отложить.

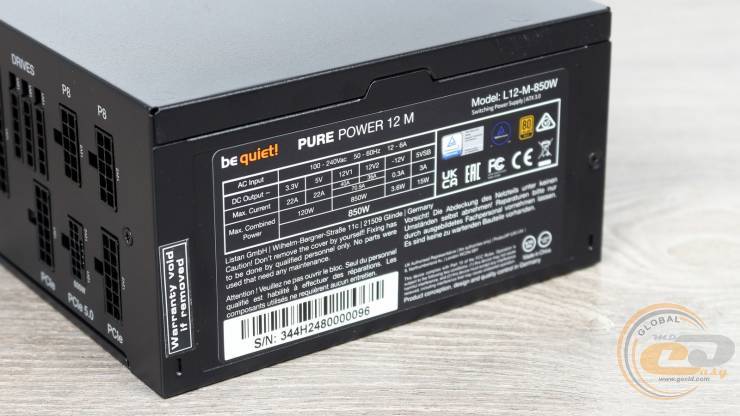

В свою очередь наклейка рядом сообщает о наличии пары линий +12В суммарной мощностью 850 Вт, идентичной номинальной. Такой показатель указывает на применение внутри современных DC-DC преобразователей. В то же время суммарная мощность младших +3,3 и +5В составляет вполне достаточные 120 Вт или до 22 А на канал.

А еще рядом расположена отметка о наличии сертификата энергоэффективности 80 PLUS Gold для сетей с широким диапазоном напряжений – от 100 В до 240 В.

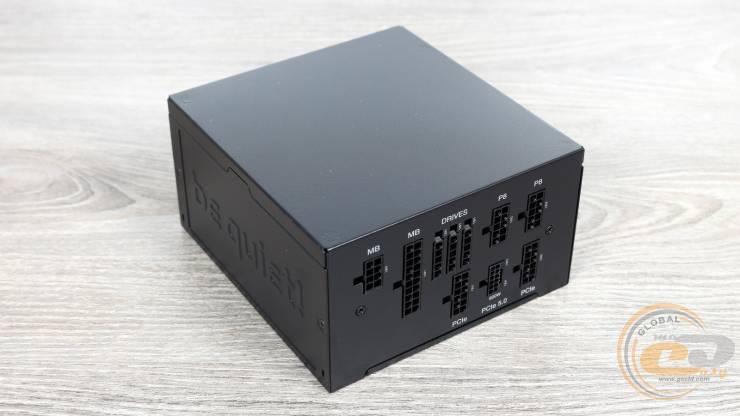

Все кабели be quiet! PURE POWER 12 M 850W являются модульным и большинство из них представлены удобными гибкими шлейфами. Что интересно, наиболее нагруженные проводники имеют калибр 16 AWG, другие же – от 18 до 28 AWG.

Полная конфигурация системы кабелей выглядит следующим образом:

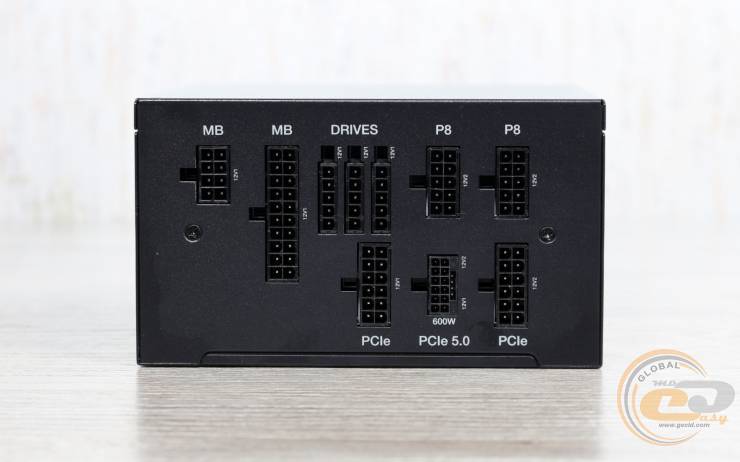

Основные коннекторы питания be quiet! PURE POWER 12 M 850W представлены 20+4-контактными ATX и парой 8-контактных ATX12V, один из которых является разборным.

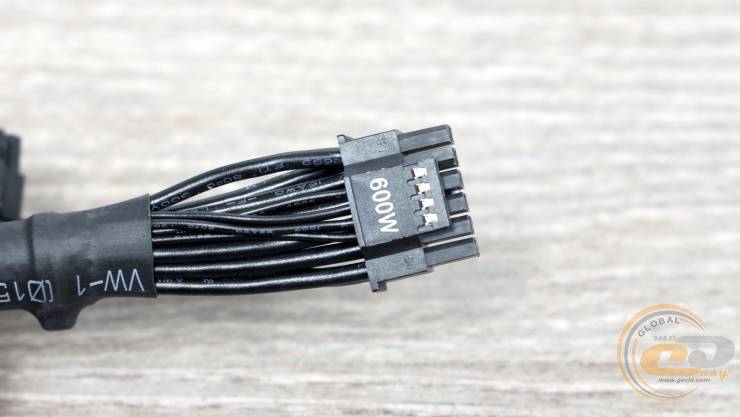

Для подключения видеокарты есть четыре разъема PCIe в 6+2-контактном исполнении и один свеженький PCIe 5.0 (он же 12VHPWR) с указанием максимальной мощности 600 Вт для питания новинок от NVIDIA. А для периферии есть шесть SATA и пара PATA на двух отдельных кабелях.

Что ж, такого количества коннекторов и длины проводов достаточно для удовлетворения потребностей абсолютного большинства пользователей. Кстати, модели мощностью 1000 и 1200 Вт имеют аналогичную конфигурацию разъемов. А подписи на корпусе вместе с разной формой и количеством отверстий помогут ничего не напутать при подключении.

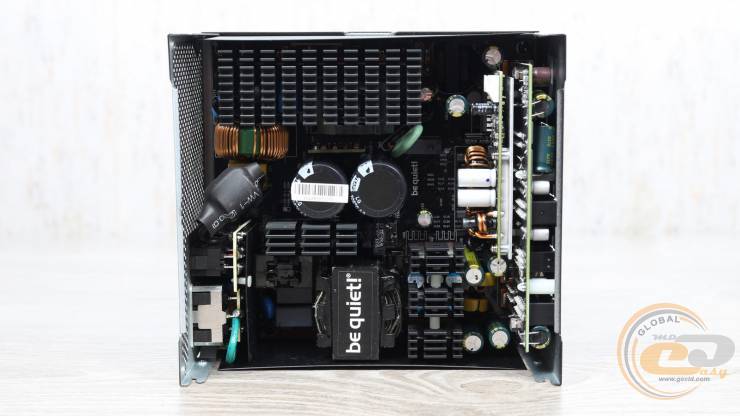

Внутреннее строение

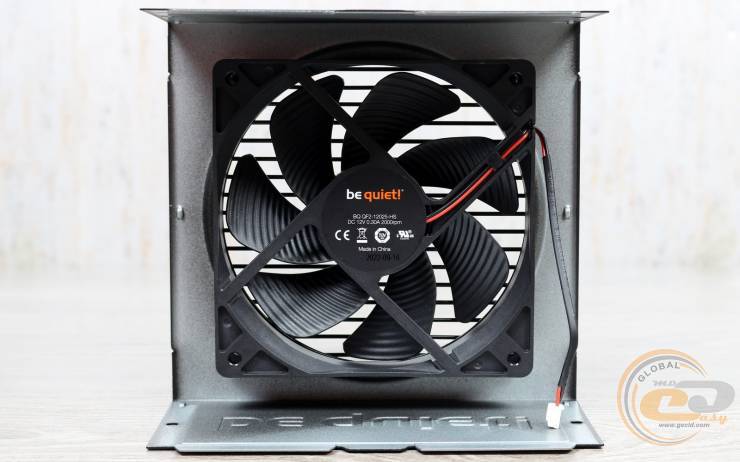

В основе вентилятора be quiet! QF2-12025-HS лежит улучшенная втулка с нарезкой (Rifle Bearing). Совершенно привычные размеры 120х120х25 мм здесь сочетаются с невысоким энергопотреблением до 3,6 Вт (0,3 А при 12 В). А максимальная скорость вращения достигает 2000 об/мин, впрочем, даже при номинальной нагрузке мы ее не увидели – пропеллер оборачивался заметно медленнее.

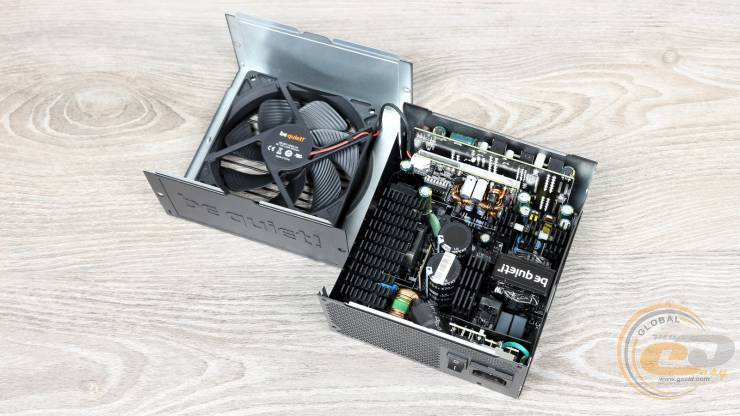

Отвод тепла от самых горячих компонентов внутри be quiet! PURE POWER 12 M 850W обеспечивают три радиатора: на ключах первичного преобразователя, диодной сборке и силовых элементах модуля APFC, а также на составляющих вторичного преобразователя. Компоновка довольно тесная, не в последнюю очередь из-за габаритных радиаторов. И все же ключевые узлы мы постарались разглядеть.

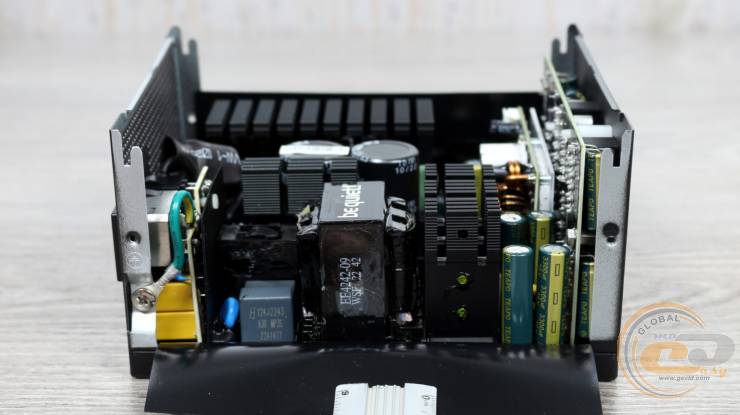

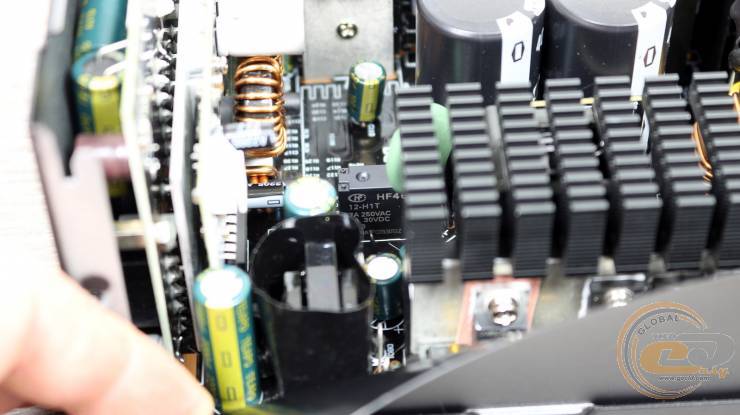

Часть входного фильтра расположилась на дочерней плате, остальные — уже на основной. В наличии изобилие X- и Y-конденсаторов, варистор для ограничений скачков напряжения и терморезистор с реле для ограничения пусковых токов.

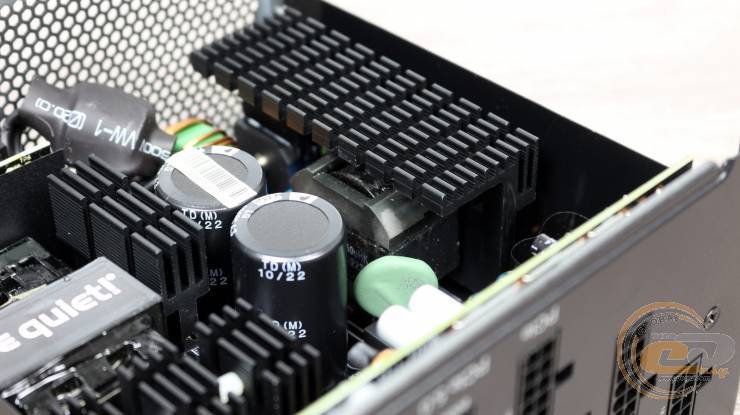

Диодная сборка закреплена на радиаторе рядом с дросселем узла APFC. И неудивительно, ведь блок поддерживает работу в широком диапазоне напряжения. Так, при входящем напряжении 100 В здесь будет проходить в 2,3 раза больший ток, чем в обычных сетях 230 В.

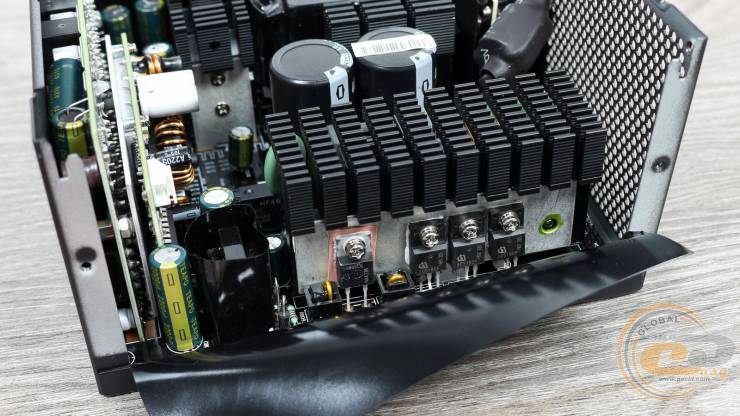

Недаром охладитель оказался довольно громоздким - он также отводит тепло от силовых элементов узла APFC, представленных здесь в полном составе - трех транзисторов 60S180P7 и диода Шоттки D0865C6. Все элементы изготовлены известной германской компанией Infineon.

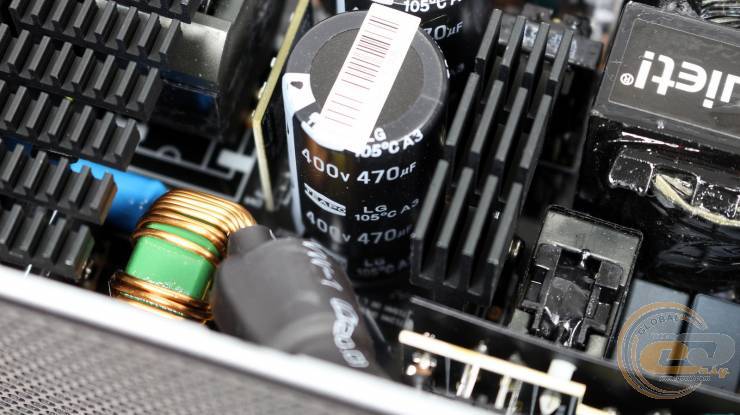

Входной конденсатор TEAPO родом из Тайваня и имеет достаточно хорошее качество, хотя и уступает японской продукции. Он относится к высокотемпературной серии (105°С), а вот показатель емкости 470 мкФ здесь сравнительно небольшой, учитывая достаточно весомую номинальную мощность 850 Вт.

Справа от него заметен радиатор с двумя транзисторами первичного преобразователя напряжения.

В основе be quiet! PURE POWER 12 M 850W используется высокоэффективная полумостовая схема, указывающая наличие пары X-конденсаторов возле главного трансформатора.

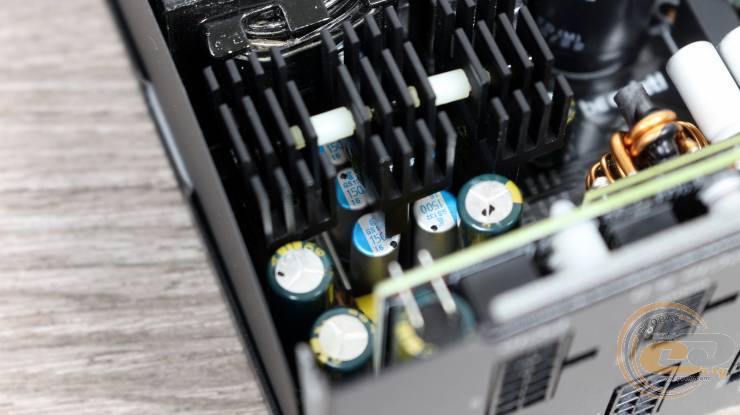

По другую его сторону расположен охладитель элементов синхронного выпрямителя. В его состав входят 4 или 8 полевых транзисторов, расположенных на обратной стороне платы. Они и формируют напряжение +12В.

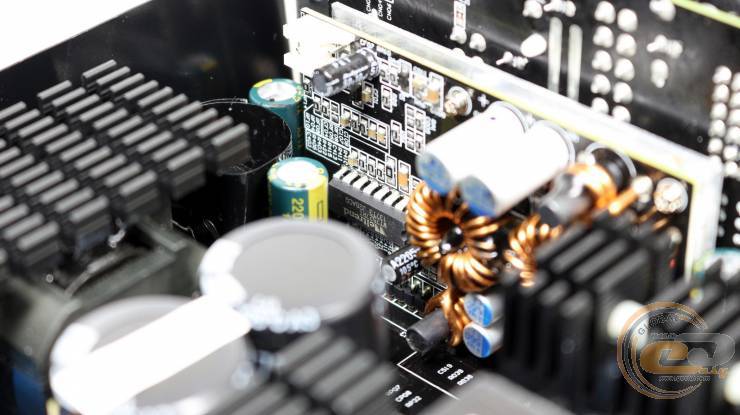

В свою очередь еще одна дочерняя плата несет на себе LC-элементы DC-DC-преобразователя, образующего каналы +5 и +3,3В. Здесь же расположена микросхема-супервизор WT7527RT, благодаря которой в блоке был реализован целый ряд защит:

• от повышенного выходного напряжения (OVP);
• от заниженного выходного напряжения (UVP);
• от короткого замыкания (SCP);
• от перегрузки по мощности (OPP);
• от перегрузки тока каждого канала (OCP);
• от перегрева (OTP);
• от импульсных помех (SIP).

В фильтре используются тайваньские конденсаторы производства TEAPO из высокотемпературных серий. А в других узлах, в том числе на дочерней выходной плате, нам также встретились и твердотельные элементы, и японские электролиты Rubycon.

Что ж, снаружи и внутри все смотрится красиво. Давайте теперь узнаем, как это все работает.

Кросс-нагрузочные характеристики

Согласно нормам стандарта, ATX12V допустимый диапазон отклонения напряжения для всех линий питания составляет ±5% от их номинала. В то же в комплектном руководстве пользователя производитель указывает несколько более узкие пределы - ±4%.

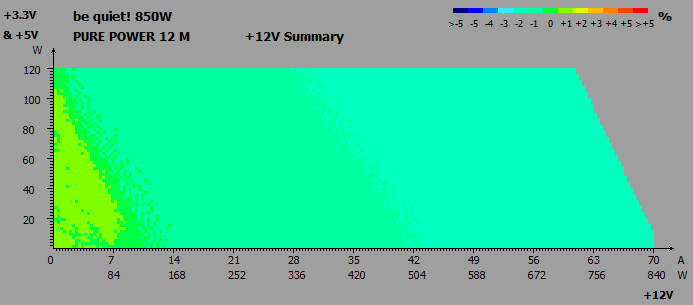

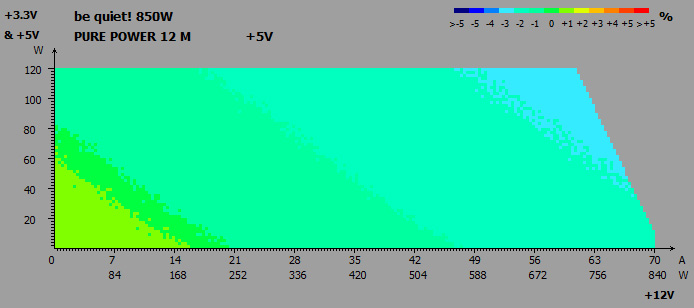

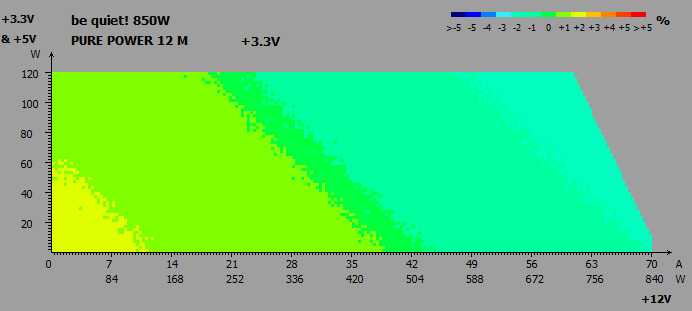

Во время кросс-нагрузочных тестов на основных линиях питания be quiet! PURE POWER 12 M 850W были зафиксированы следующие отклонения:

• линия +3,3В: от –2% до +2%;
• линия +5В: от –3% до +1%;
• линия +12В: от –2% до +1%.

Как видно из тестов, на всех каналах be quiet! У PURE POWER 12 M 850W есть показатели в очень узких пределах ±3% — они еще меньше, чем обещанные производителем. А самая востребованная линия +12В оказалась и самой "непреклонной".

Шумы и пульсации на всем диапазоне напряжений

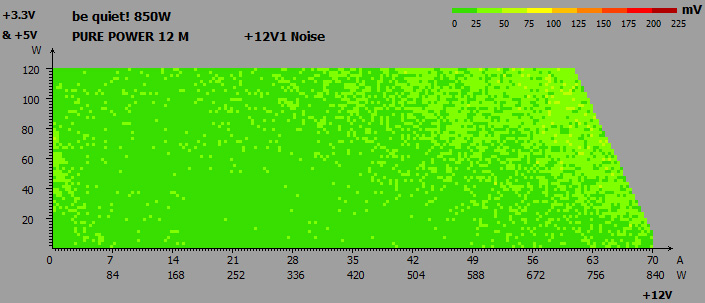

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

Впрочем, производитель пообещал до 40 мВ на линиях +3,3 В и +5В, а также до 80 мВ на 12-вольтной.

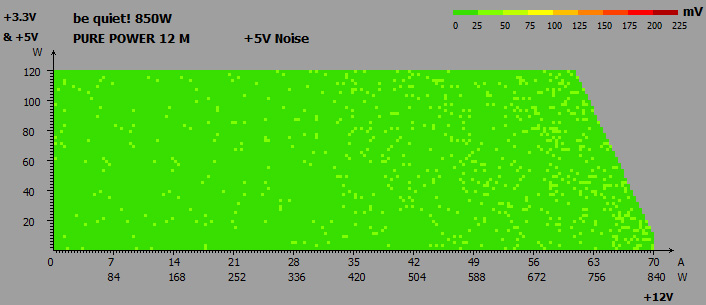

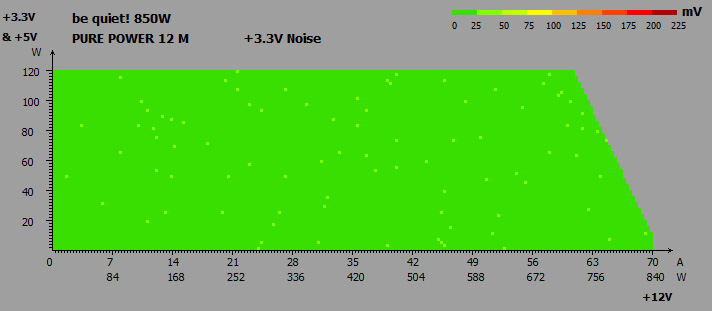

К сожалению, наши тесты не позволяют провести градацию между 40 и 50 мВ. Но можем с уверенностью сказать, что пульсации на линиях +3,3В и +5В не превышали 50 мВ, а на +12В – 75 мВ.

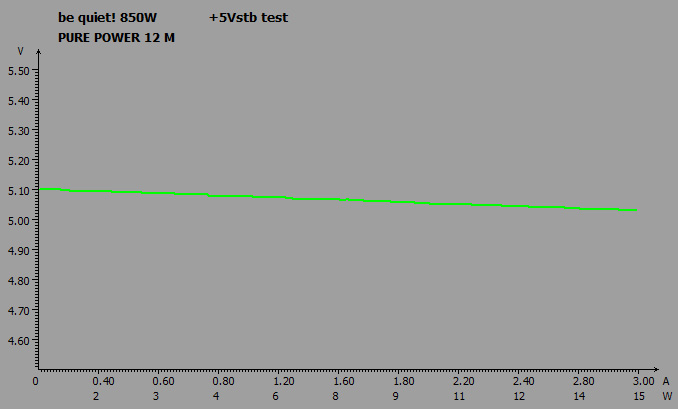

Дежурная линия питания + 5VSB

Не вызвало замечаний и состояние очередной линии питания. В зависимости от нагрузки, напряжение на ней изменяется в допустимых пределах: от 5,1 до 5,03 В (от +2% до +0,6%), даже близко не подходя к предельным ±5% или обещанным производителем ±4% .

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка* – нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC блока питания также не подвел – при потребляемой мощности в 170 Вт коэффициент PFC превзошел 0,9, что и ожидалось в соответствии с требованиями стандарта 80 PLUS Gold. Максимальное значение 0,98 зафиксировано при номинальных 850 Вт.

КПД

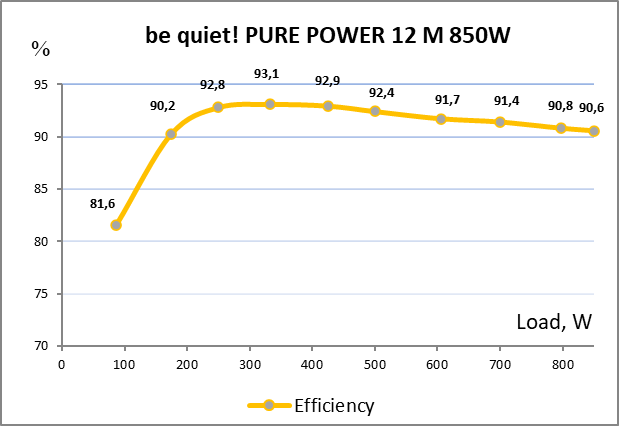

А что здесь у нас с КПД? Тест реальной эффективности при разных нагрузках подтвердил, что be quiet! PURE POWER 12 M 850W полностью соответствует стандарту 80 PLUS Gold. При перегрузке 20%, 50% и 100% от номинальной мощности КПД блока питания превышал 88%, 92% и 88% соответственно.

Система охлаждения и температурный режим

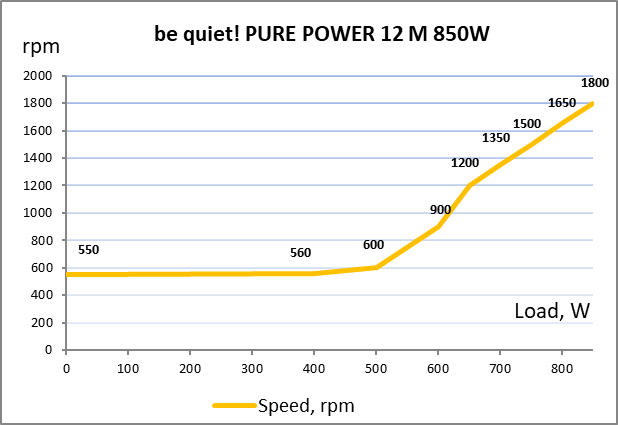

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составляло около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла около 23-27°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С вполне допустима. В то же время самая нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

Вплоть до отметки 600 Вт (71% от номинала) вертушка be quiet! PURE POWER 12 M 850W вращается очень медленно – 550-900 об/мин, поэтому блок питания работает тихонечко. Далее скорость вращения постепенно возрастает – до 700 Вт вентилятор все еще тих, а до 850 Вт шум ниже среднего уровня. Что ж, акустический фон полностью новинки соответствует заглавию производителя устройства.

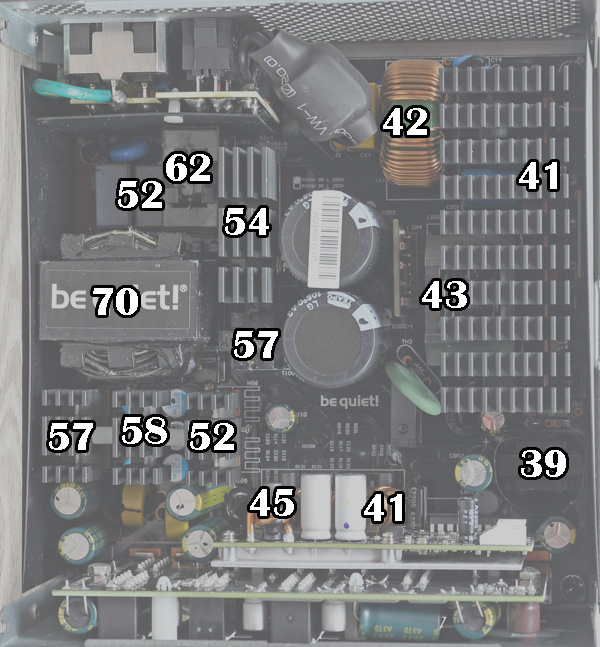

Как показывает карта температур после 10-минутной 850-ваттной нагрузки, вентилятор отлично справляется со своей прямой обязанностью. Так, температуры горячих компонентов внутри не превышали 70°C, что далеко от критических показателей.

Посторонние шумы при работе блока питания

Как показала практика, по всему диапазону номинальной мощности be quiet! PURE POWER 12 M 850W не воспроизводит дополнительных шумов в виде раздражающего писка дросселей или характерного гудения трансформатора.

OverLOAD

Производитель указывает, что блок питания вполне может справиться с перегрузкой до 900 Вт. Что ж, в нашем overload-тесте он отлично справился с 1050-Вт нагрузкой, а это +24% к номиналу. Значения напряжений и дальше оставались в норме. Защита от короткого замыкания также срабатывала должным образом.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы был задействован мощный 16-ядерный 32-поточный процессор AMD Ryzen 9 7950X без разгона. В качестве видеоускорителей мы использовали Palit GeForce RTX 3090 GamingPro OC и Palit GeForce RTX 2080 GamingPro OC с TDP около 350 и 215 Вт соответственно.

Материнская плата	MSI MAG B650 TOMAHAWK WIFI (AMD Socket AM5, Intel B650)
Процессор	AMD Ryzen 9 7950X (Socket AM5, 16/32 x 4,5 ГГц, 170 Вт TDP)
Кулер	be quiet! Pure Loop 240 мм
Оперативная память	2 x 16 ГБ DDR5-5200 Kingston FURY DDR5 KF552C40BBK2-32
Видеокарты	Palit GeForce RTX 3090 GamingPro OC Palit GeForce RTX 2080 GamingPro OC в режиме (режим PCIe x2)
SSD	Patriot P210, 2 ТБ
Корпус	be quiet! Pure Base 600 Window
Ваттметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Измерения проводились в двух режимах: "Простой" и "Максимальная нагрузка", которая создавалась с помощью стресс-тестов AIDA FPU и GPUs. При тестировании общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, напряжение на линиях питания +12В, +5В и +3,3В фиксировалось с помощью мультиметра MASTECH MY64.

В результате измерения питающего напряжения на выходных линиях были получены следующие значения:

По всей видимости, блок питания без проблем справился с конфигурацией с мощным топовым процессором и парой видеокарт. Передовая схемотехника помогла минимизировать отклонения напряжений до +2,2% по линии +5В и до +1,0-1,2% по +3,3В и +12В. Просадок не было вообще. Поэтому для питания системы с какой-нибудь 450-ваттной RTX 4090 тестируемый блок также подойдет очень хорошо.

Энергопотребление в простое и выключенном состоянии компьютера

В дополнение ко всему вышеперечисленному, блок питания be quiet! PURE POWER 12 M 850W обрадует своего владельца довольно низким энергопотреблением в выключенном состоянии (3 Вт) компьютера и в спящем режиме (7 Вт).

Итоги

В итоге, блоку питания be quiet! PURE POWER 12 M 850W есть чем похвастаться и внешне, и внутренне.

Экстерьер устройства отличают фирменные вкрапления в стиле производителя, модульная конструкция кабелей и разъем для видеокарт 12VHPWR. Последний сейчас пригодится при покупке адаптеров GeForce 4000-й линейки. Если же планируется использование других моделей, в том числе Radeon 7000-й серии – не проблема, ведь в комплекте есть и четыре кабеля с более привычными 6+2-контактными разъемами PCIe.

Внутри устройства также хорошо заметна забота производителя о должном качестве. Как и ожидалось, все узлы представлены в полном составе, есть твердотельные конденсаторы и электролиты родом из Тайваня и Японии и транзисторы от немецкого производителя. Высокоэффективная схема гарантирует КПД более 93%, что соответствует сертификации 80 PLUS Gold. Исходные напряжения даже при больших нагрузках имели незначительные отклонения – до +2,2% без просадок. И, что также немаловажно для многих пользователей, все это охлаждается очень тихо, особенно до нагрузки в 600 Вт.

Может быть, кто-то хотел бы видеть в be quiet! PURE POWER 12 M 850W исключительно японские конденсаторы и подшипник FDB вентилятора. Что ж, для таких привередливых покупателей есть линейки блоков питания be quiet! DARK POWER PRO и be quiet! STRAIGHT POWER. Мы считаем, что на такие незначительные компромиссы вполне можно пойти, получив достойное устройство с длительной 10-летней гарантией.

Достоинства:

• хороший уровень КПД (свыше 93%, 80 PLUS Gold);
• большая нагрузочная способность линий +12В – до 70,9 А (850 Вт);
• при подключении к мощной конфигурации напряжения остаются в пределах нормы;
• хороший запас по мощности (+24% к номиналу);
• наличие всех видов защит;
• раздельная система стабилизации питания;
• возможность работы в широком диапазоне сетевого напряжения;
• применение высокотемпературных конденсаторов;
• низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера;
• очень тихая работа при нагрузке вплоть до 600 Вт;
• низкий нагрев внутренних компонентов даже при номинальной нагрузке;
• модульные кабели преимущественно в виде шлейфов;
• наличие четырех 6+2-контактных разъемов PCIe и одного PCIe 5.0 (12VHPWR) с возможностью передачи до 600 Вт мощности;
• 10 лет гарантии.

Особенности:

• использование тайваньских и японских конденсаторов;
• вентилятор на базе подшипника Rifle Bearing.

Автор Олесь Пахолок

Выражаем благодарность компании be quiet! за предоставленный для тестирования блок питания.
