Обзор и тестирование блока питания be quiet! DARK POWER PRO 11 1200W

В мае этого года была анонсирована новая линейка высокоэффективных блоков питания be quiet! DARK POWER PRO 11, о чем мы сообщали в соответствующей новости. И вот спустя несколько месяцев нам удалось заполучить одного из ее представителей на тест, причем сразу самую топовую модель − be quiet! DARK POWER PRO 11 1200W (be quiet! P11-1200W) мощностью 1200 Вт. Кроме нее, в новую серию вошли еще два устройства – на 1000 и 850 Вт соответственно. Всех их объединяет большая производительность, очень высокий КПД (соответствие стандарту 80 PLUS Platinum), наличие модульной системы кабелей и использование тихоходного вентилятора, что делает данные блоки питания довольно интересными решениями для энтузиастов компьютерной техники.

be quiet! DARK POWER PRO 11 1200W (be quiet! P11-1200W)

Спецификация:

Модель

be quiet! DARK POWER PRO 11 1200W

(be quiet! P11-1200W)

Тип

ATX12V v2.4 / EPS12V v2.92

Номинальная мощность, Вт

1200

Пиковая мощность, Вт

1300

Мощность по каналу 12В, Вт

1188

Мощность линий +3,3В и +5В, Вт

150

Количество линий +12В

4 (можно изменить на одну)

Выходы, А

+3,3В

25

+5В

25

+12В1, +12В2

35

+12В3, +12В4

45

-12В

0,5

+5VSB (дежурная линия питания)

3

Входное напряжение питания, В

110 – 240

Частота, Гц

50 – 60

Входной ток, А

9 – 15

КПД, %

> 92,4

Сертифицирован 80 PLUS

Platinum

Коэффициент мощности (PF), %

> 99

Метод компенсации коэффициента мощности

Активный

Конфигурация системы выходных кабелей

Частично модульные кабели

Количество разъемов PCIe

8 (6+2-контактные)

1 (6-контактный)

Размер вентилятора, мм

135 х 135 х 25

Регулятор скорости вращения вентилятора

Есть

Уровень шума, дБ

10,7 − 27,9

Поддержка энергосберегающих состояний C6 / C7 (Intel Haswell Ready)

Да

Соответствие экологическим нормам, электромагнитная безопасность и совместимость (EMI/EMC)

CB, CE, TUV, FCC, cTUVus, RCM, CU, ErP, WEEE, RoHS, Energy Star 6.0

Защиты

OVP, UVP, OPP, SCP, OCP, OTP

Размеры, мм

193 х 150 х 86

Гарантия, лет

5

Время наработки на отказ, часов

150 000

Сайт производителя

be quiet!

Страница продукта

be quiet! DARK POWER PRO 11 1200W

Упаковка и комплект поставки

be quiet! DARK POWER PRO 11 1200W (be quiet! P11-1200W)

Блок питания be quiet! DARK POWER PRO 11 1200W поставляется в коробке средних размеров, которая оформлена в традиционных для be quiet! черных цветах. На ее лицевой стороне приводится фотография устройства, а также указаны его основные особенности: номинальная мощность (1200 Вт), соответствие стандарту энергоэффективности (80 PLUS Platinum), наличие модульных кабелей и поддержка фирменной технологии Silent Wings. Для тех же, кто не хочет вникать в такие подробности, производитель добавил надпись «high-end», которая недвусмысленно намекает, что внутри коробки находится блок питания топового уровня.

be quiet! DARK POWER PRO 11 1200W (be quiet! P11-1200W)

Перед тем как перейти к описанию содержимого упаковки, отдельно хочется отметить ее прекрасную информативность. На торцах и тыльной стороне собрана масса полезных сведений о возможностях блока питания, применяемой в нем схемотехники, системе защит, вентиляторе, выходных кабелях и многом другом. Одним словом, будет что почитать на досуге.

be quiet! DARK POWER PRO 11 1200W (be quiet! P11-1200W)

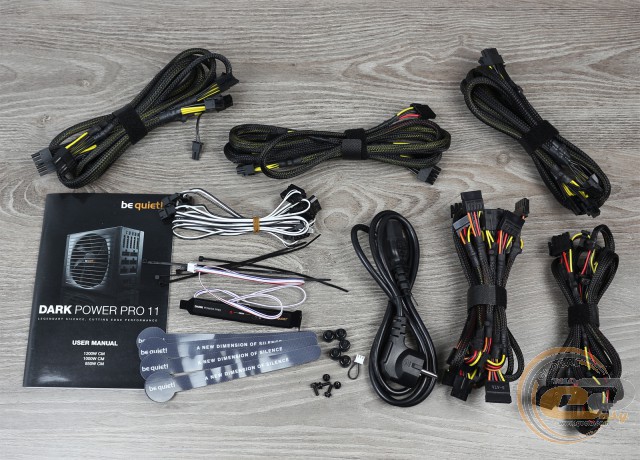

Комплект поставки полностью соответствует статусу устройства. Кроме традиционного шнура питания, инструкции и винтов для крепления, в коробке мы также обнаружили комплект модульных кабелей, провода для подключения вентиляторов, переключатель OCK в виде джампера, переключатель OCK в виде тумблера на выносной панели, хомуты, многоразовые стяжки на липучках и еще один набор винтов для крепления (с обычной головкой).

Некоторые из этих компонентов довольно редко встречаются в комплекте поставки блоков питания, а некоторые – вообще уникальны в своем роде. О них мы более детально расскажем уже по ходу обзора в контексте их применения. А сейчас перейдем к внешнему виду модели be quiet! DARK POWER PRO 11 1200W.

Внешний вид

be quiet! DARK POWER PRO 11 1200W (be quiet! P11-1200W) be quiet! DARK POWER PRO 11 1200W (be quiet! P11-1200W)

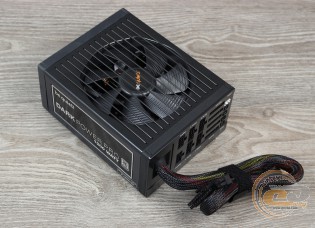

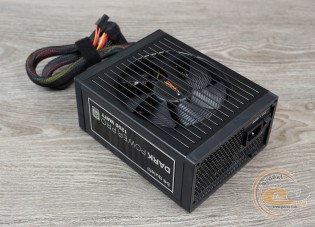

Она выполнена в стальном продолговатом корпусе черного цвета с характерной вентиляционной решеткой в виде ряда тонких прутьев. Благодаря такой конструкции будет создаваться минимум препятствий для потока воздуха, нагнетаемого внутрь блока питания. Передняя панель имеет уже более привычный вид – перфорированная сеточка с сетевой розеткой и кнопкой для отключения питания. Остальные стенки корпуса сделаны сплошными.

be quiet! DARK POWER PRO 11 1200W (be quiet! P11-1200W)

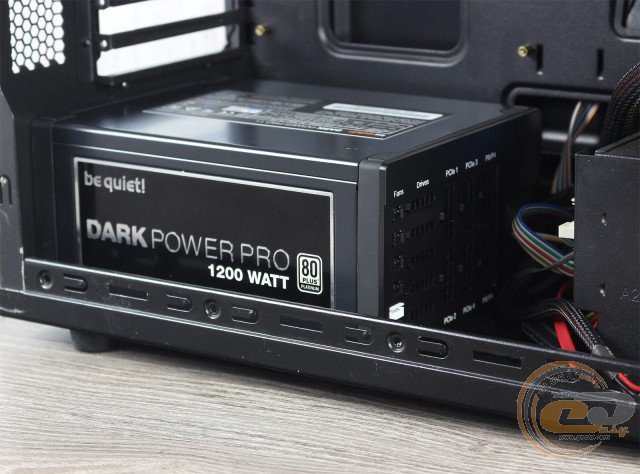

Модель be quiet! DARK POWER PRO 11 1200W имеет слегка увеличенные размеры (193 х 150 х 86 мм), что стоит учитывать при выборе системного блока для будущей конфигурации. Система выходных кабелей, как и подобает решению подобного уровня, носит модульный характер. Правда, отстегивающимися сделаны не все провода. Кабель с разъемом ATX для подведения питания к материнской плате выведен напрямую из корпуса блока питания. Хотя особых неудобств во время сборки системы он не доставляет.

be quiet! DARK POWER PRO 11 1200W (be quiet! P11-1200W)

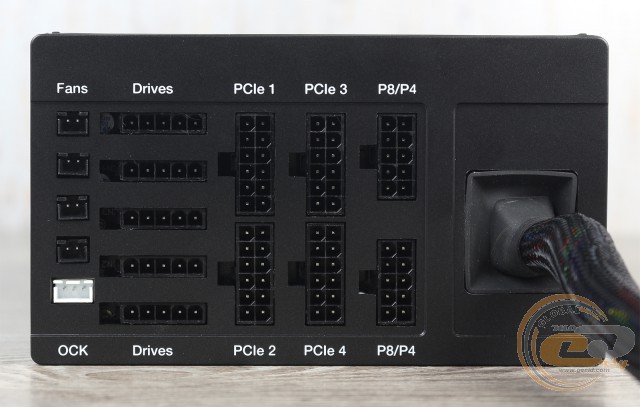

Задняя панель буквально усеяна всевозможными разъемами. Несмотря на то, что все они подписаны и имеют разную конфигурацию, уточним предназначение каждого из них:

  • два 10-контактных («P8/P4») − для дополнительного питания процессора;
  • четыре 12-контактных («PCIe 1-4») − для дополнительного питания видеокарт;
  • пять 5-контактных («Drives») − для питания периферии;
  • четыре 2-контактных («Fans») – для питания вентиляторов, подключаемых к блоку питания;
  • один 3-контактный («OCK») – для подключения выносной панели OCK.

Первые три позиции этого списка вряд ли у кого-нибудь смогут вызвать вопросы, а вот о двух последних, пожалуй, стоит рассказать более детально.

be quiet! DARK POWER PRO 11 1200W (be quiet! P11-1200W)

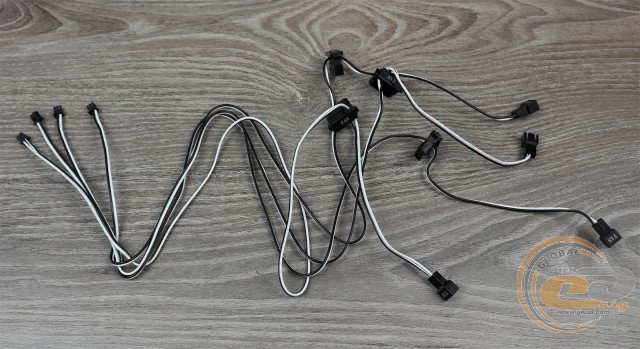

Модель be quiet! DARK POWER PRO 11 1200W предоставляет пользователю уникальную возможность подключать к ней вентиляторы напрямую. Для этих целей в комплекте поставки предусмотрены специальные кабели с разъемами PATA и FAN (то есть тип используемой вертушки не играет никакой роли). Данная особенность может пригодиться, например, при проведении оверклокерских экспериментов, где часто возникает необходимость быстро охладить какой-то компонент или сдуть конденсат. Также такое техническое решение можно использовать и в рамках обычного ПК, особенно если речь идет о многофункциональных сборках. Поскольку в таких условиях не всегда обеспечивается удобный доступ к соответствующим коннекторам на материнской плате.

be quiet! DARK POWER PRO 11 1200W (be quiet! P11-1200W)

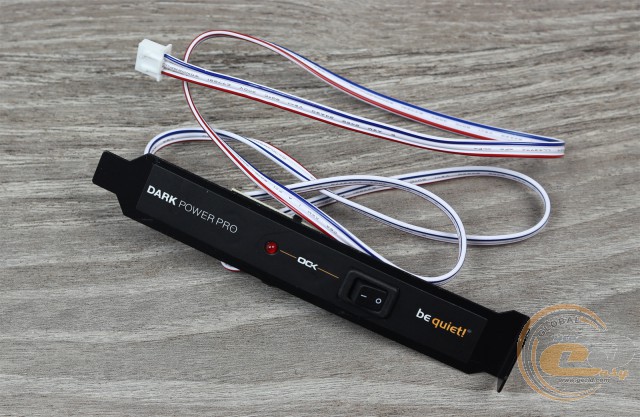

Разъем OCK также в первую очередь рассчитан на энтузиастов компьютерной техники. С помощью специального тумблера на выносной панели пользователь может управлять состоянием канала +12В, а точнее выбирать его конфигурацию: одна мощная 99-амперная линия или 4 «виртуальные» с ограничениями по току.

be quiet! DARK POWER PRO 11 1200W (be quiet! P11-1200W) be quiet! DARK POWER PRO 11 1200W (be quiet! P11-1200W)

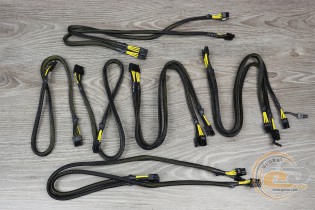

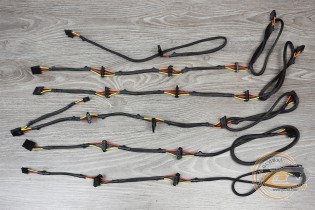

Все выходные кабели для подключения комплектующих сделаны в виде жгутов проводов, стянутых материей. Правда, в блоке питания такого уровня уже хотелось бы видеть более удобный и практичный вариант – шлейфообразные кабели. По крайней мере, именно такую конструкцию использует большинство конкурентов в своих «платиновых» решениях.

А вот к конфигурации самой системы кабелей уже нет никаких вопросов. Для нужд пользователя предоставляется два 8-контактных коннектора ATX12V (для дополнительного питания процессора) и восемь 6+2-контактных коннекторов PCIe (для дополнительного питания видеокарт). Стоит отметить, что все они расположены на разных проводах. Также к 12-вольтной линии подключен еще один 6-контактный разъем PCIe. Он предназначен для подведения питания к слотам PCI Express, расположенным на материнской плате, и помогает снизить нагрузку на ее дорожки в случае использования в составе системы трех и более видеокарт. Количество периферийных разъемов также впечатляет: десять SATA и восемь PATA (не учитывая четырех на кабелях для подключения вентиляторов). Так что be quiet! DARK POWER PRO 11 1200W подойдет не только для игровой или оверклокерской конфигурации, но и отлично впишется в состав производительного файл-сервера.

Все доступные типы коннекторов, а также длина проводов, на которых они расположены, приведены в таблице:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Кабели, выведенные напрямую из блока питания

20+4-контактный разъем питания ATX

1

60

Модульные (отсоединяемые) кабели

4+4-контактный разъем питания ATX12V

1

70

8-контактный разъем питания ATX12V

1

70

два 6+2-контактных разъема PCIe

3

60

два 6+2-контактных разъема PCIe + один 6-контактный разъем PCIe

1

60

четыре разъема SATA

2

60-75-90-110

два разъема SATA + два PATA + FDD

1

60-75-90-105-115

три разъема PATA

1

60-78-95

два разъема PATA + FDD

1

60-75-90

разъем PATA

1

60

разъем PATA + 3-контактный FAN

4

60-75

be quiet! DARK POWER PRO 11 1200W (be quiet! P11-1200W)

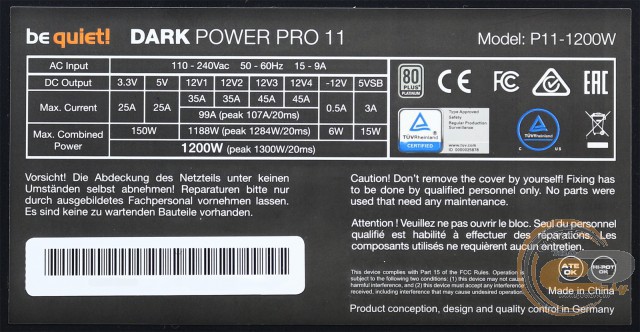

Перед тем как перейти к анализу аппаратной платформы, предлагаем взглянуть на электротехнические характеристики блока питания, указанные на этикетке. Его номинальная мощность составляет 1200 Вт, при этом допускаются кратковременные перегрузки до 1300 Вт. Канал +12В выполнен в виде одной 99-амперной линии (99% от общей мощности устройства), но, видимо, в угоду электротехническим требованиям определенных стран, в которые поставляется данная модель, он разделен на 4 «виртуальные» линии с ограничениями по току в 35 А и 45 А. Однако сразу спешим успокоить – это никак не скажется на возможности подключения к блоку питания «прожорливых» комплектующих. Во-первых, и 35 А, и 45 А сами по себе очень большие значения, а во-вторых, всегда можно переключиться на вариант с одной выделенной 12-вольтовой линией. Для каналов +3,3В и +5В суммарная нагрузка не должна превышать 150 Вт.

Важно отметить, что be quiet! P11-1200W способен работать в широком диапазоне входных напряжений (110 – 240 В). То есть в условиях нестабильной электросети можно будет обойтись без внешних стабилизаторов питания.

Внутреннее устройство

be quiet! DARK POWER PRO 11 1200W (be quiet! P11-1200W)

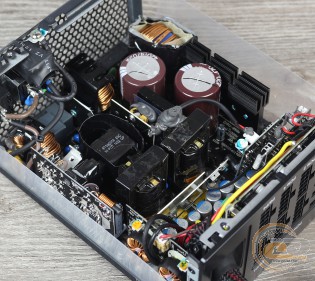

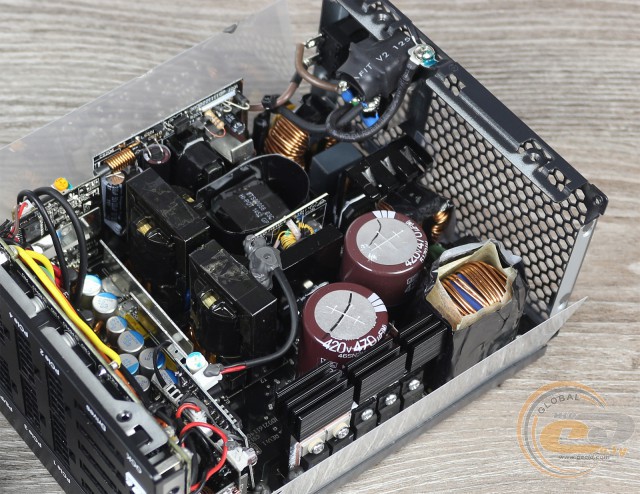

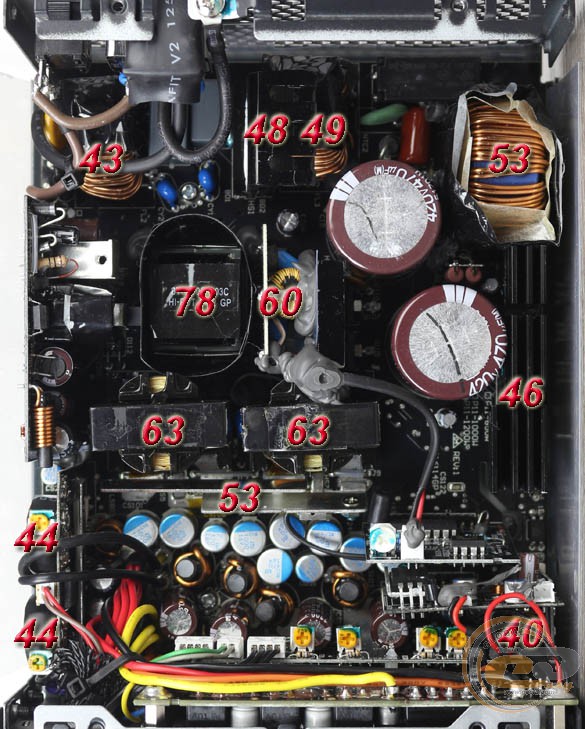

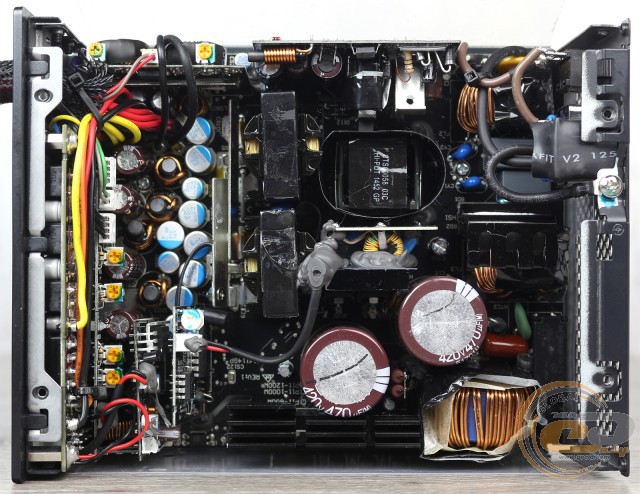

В новой линейке be quiet! DARK POWER PRO 11 специалисты торговой марки be quiet! решили отказаться от платформ Sea Sonic Electronics. В результате внутренне устройство блоков питания претерпело существенных изменений, хотя в концептуальном плане различия минимальные. В be quiet! DARK POWER PRO 11 1200W по-прежнему используется топология на основе полномостового (full bridge) LLC-преобразователя с синхронным выпрямителем в низковольтной части. Такая схема позволяет добиться высокой эффективности и в то же время обеспечивает хорошее состояние напряжений на выходе. Как можно убедиться из фотографии, инженеры be quiet! также начали активно использовать модульную концепцию, что значительно упрощает и удешевляет разработку и дальнейшее производство моделей разной мощности, построенных на одной и той же платформе.

Поскольку с данной схемотехникой мы сталкиваемся впервые, предлагаем рассмотреть ее более детально. Начнем, как всегда, с системы охлаждения.

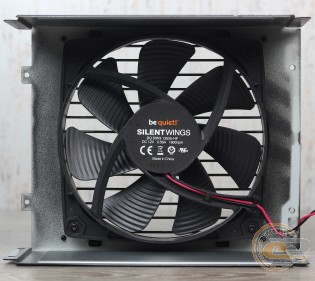

be quiet! DARK POWER PRO 11 1200W (be quiet! P11-1200W) be quiet! DARK POWER PRO 11 1200W (be quiet! P11-1200W)

Здесь она представлена тремя массивными радиаторами в высоковольтной части и двумя более скромными пластинами в низковольтной. Немного настораживают размеры охладителя (расположен сразу же за силовыми трансформаторами), который отводит тепло от транзисторов на линии +12В. С другой стороны, он размещен в непосредственной зоне обдува довольно производительного (6,72 Вт) 135-мм вентилятора. Поэтому пока что не будем делать поспешных выводов. Установленный вентилятор имеет маркировку «be quiet! SILENT WINGS BQ-SIW3-13525-HF» и принадлежит к знаменитой серии be quiet! Silent Wings, представители которой отличаются очень низким уровнем шума (в данном случае он не превышает 27,9 дБА). Такого результата удалось добиться за счет использования специальной аэродинамической крыльчатки и усовершенствованного гидродинамического подшипника. Кроме того, максимальная скорость вращения вентилятора ограничена значением 1800 об/мин.

be quiet! DARK POWER PRO 11 1200W (be quiet! P11-1200W)

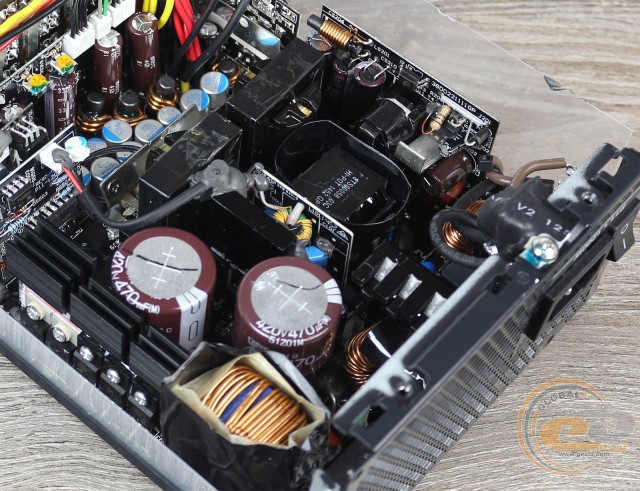

На входе блока питания установлен фильтр электромагнитных помех, включающий в себя полный перечень необходимых компонентов: четыре Y- и три X- конденсатора, два дросселя и варистор. Диодный мост состоит из двух сборок. За ними расположен модуль активной коррекции коэффициента мощности (APFC) и его силовая часть: два диода CREE C3D06060 и три транзистора STMicroelectronics 31N65M5. ШИМ-контроллер APFC находится на обратной стороне печатной платы.

be quiet! DARK POWER PRO 11 1200W (be quiet! P11-1200W)

Центральное место в блоке питания отводится для главного преобразователя, который, напомним, построен по высокоэффективной резонансной схеме и включает в себя две пары силовых ключей STMicroelectronics 26NM60N (full bridge). Вместо одного силового трансформатора производитель решил использовать две штуки. Также немного усложнился блок управления преобразователем: к ШИМ-контроллеру CM6901 добавилась пара драйверов и сдвоенный операционный усилитель TS358CD.

При такой компоновке для дежурного источника питания на главной печатной плате просто не осталось места и его тоже пришлось вынести на дочернюю плату. Работает он под управлением чипа TNY279PN.

Конденсаторы высоковольтной цепи (420 В х 470 мкФ, 105°C) представлены двумя элементами японской компании Nippon Chemi-Con. Их суммарная емкость достигает 940 мкФ, что является отличным показателем для решения мощностью 1200 Вт.

be quiet! DARK POWER PRO 11 1200W (be quiet! P11-1200W)

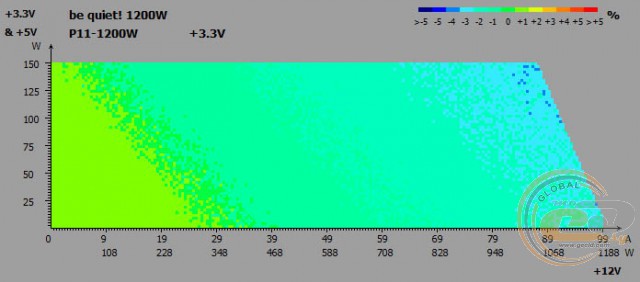

Низковольтная часть модели be quiet! DARK POWER PRO 11 1200W представляет собой синхронный выпрямитель: с помощью мощных транзисторов, расположенных на тыльной стороне главной печатной платы, формируется линия +12В, из которой в дальнейшем получаются напряжения +3,3В и +5В.

be quiet! DARK POWER PRO 11 1200W (be quiet! P11-1200W) be quiet! DARK POWER PRO 11 1200W (be quiet! P11-1200W) be quiet! DARK POWER PRO 11 1200W (be quiet! P11-1200W)

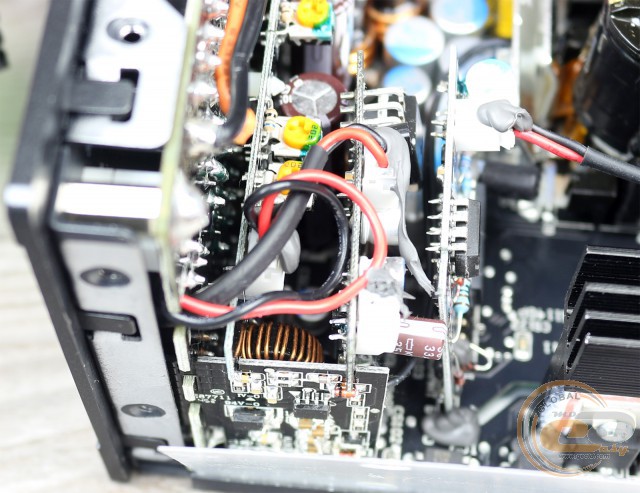

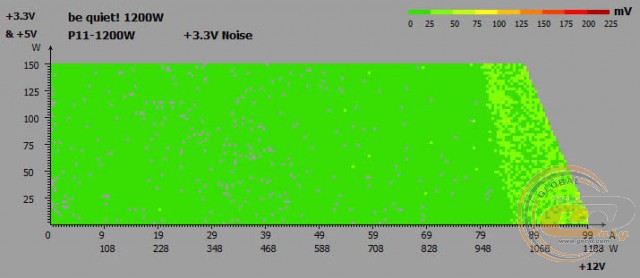

Соответствующие DC/DC-преобразователи представляют собой отдельной блок с силовыми элементами и LC-фильтрами. Для стабилизации напряжений используется раздельный принцип, а фильтрация помех на выходах блока питания осуществляется с помощью огромного количества полимерных конденсаторов (16 В х 330 мкФ, 16 В х 560 мкФ, 16 В х 470 мкФ и 16 В х 1000 мкФ). Также для дополнительного сглаживания пульсаций на линии +12В задействовано и несколько элементов с жидким электролитом большой емкости (16 В х 3300 мкФ). Во всех случаях их производителями выступают японские компании Nippon Chemi-Con и Rubycon, которые славятся высочайшим качеством своей продукции.

be quiet! DARK POWER PRO 11 1200W (be quiet! P11-1200W)

В be quiet! DARK POWER PRO 11 1200W предусмотрен полный перечень необходимых защит:

  • защита от повышенного напряжения (OVP);
  • защита от пониженного напряжения (UVP);
  • защита от короткого замыкания (SCP);
  • защита от перегрузки по мощности (OPP);
  • защита от перегрузки по току каждого канала (OCP);
  • защита от перегрева (OTP).

Соответствующий узел функционирует под управлением микросхемы SITI PS232S. Из особенностей внутреннего устройства данной модели также стоит отметить наличие модуля для управления работой подключаемых вентиляторов. Он оборудован отдельным сенсором, поэтому скорость их вращения будет задаваться собственным алгоритмом, а не синхронизироваться с вертушкой, установленной внутри блока питания.
