Обзор и тестирование блока питания be quiet! PURE POWER 9 700W CM

Если взглянуть на представленные на отечественном рынке источники питания с сертификатом 80 PLUS, то наибольшее количество устройств принадлежат к категории 80 PLUS, 80 PLUS Bronze и 80 PLUS Gold. Меньше всего продуктов представлено в классе 80 PLUS Silver, хотя этот промежуточный стандарт в теории должен демонстрировать золотую середину между стоимостью и эффективностью категорий 80 PLUS Bronze и 80 PLUS Gold.

be quiet! PURE POWER 9 700W CM (L9-CM-700W)

Наиболее активно в своей модельной линейке его использует немецкая компания Listan GmbH & Co, более известная под брендом be quiet!. С 2006 года ее источники питания неизменно лидируют в различных немецких рейтингах, что уже само по себе указывает на высокое качество, эффективность и популярность данных решений среди требовательных потребителей.

В этом обзоре предлагаем вам познакомиться с новой серией be quiet! PURE POWER 9. Первые ее представители мощностью от 400 до 700 Вт с частично модульной организацией кабелей появились на рынке в конце марта этого года. В июне к ним присоединились модели мощностью от 300 до 700 Вт с полностью фиксированными кабелями и более доступными ценниками. К нам на тестирование попало флагманское 700-ваттное решение из первой волны – be quiet! PURE POWER 9 700W CM.

Спецификация

Модель

be quiet! PURE POWER 9 700W CM (L9-CM-700W)

Тип

ATX12V v2.4 / EPS12V v2.92

Номинальная мощность, Вт

700

Пиковая мощность, Вт

750

Мощность по каналу 12В, Вт

672

Мощность линий +3,3В и +5В, Вт

150

Количество линий +12В

2

Выходы, А

+3,3В

25

+5В

20

+12В1

36

+12В2

30

-12В

0,3

+5Vsb (дежурная линия питания)

3

Входное напряжение питания, В

100 − 240

Частота, Гц

50 − 60

Входной ток, А

5 – 10

КПД, %

91

Сертифицирован 80 PLUS

Silver

Коэффициент мощности (PF), %

> 99

Метод компенсации коэффициента мощности

Активный

Конфигурация системы выходных кабелей

Частично модульная

Количество разъемов PCIe

4 (6+2-контактные)

Тип вентилятора

be quiet! SilentWings

Уровень шума, дБ(А)

11,7 – 28,8

Среднее время наработки на отказ, часов

100 000

Поддержка энергосберегающих состояний C6 / C7 (Intel Haswell Ready)

Да

Защиты

OVP, UVP, OPP, SCP, OCP, OTP

Размеры, мм

160 х 150 х 86

Гарантия, лет

3

Сайт производителя

be quiet!

Страница продукта

be quiet! PURE POWER 9 700W CM

Упаковка и комплект поставки

be quiet! PURE POWER 9 700W CM (L9-CM-700W) be quiet! PURE POWER 9 700W CM (L9-CM-700W)

В руки счастливого покупателя be quiet! PURE POWER 9 700W CM попадает в стильной картонной упаковке с качественной и информативной цветной полиграфией. На ее сторонах есть изображение самого источника питания, краткие его технические характеристики, полный перечень кабелей, полученные сертификаты и ключевые преимущества. На боковой стороне ключевые особенности продублированы на русском.

be quiet! PURE POWER 9 700W CM (L9-CM-700W)

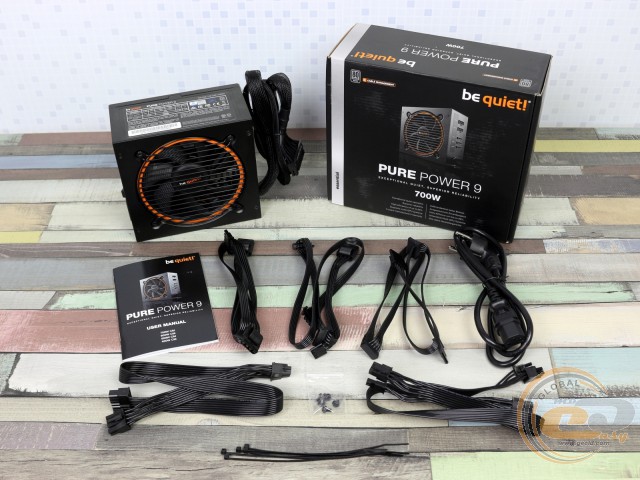

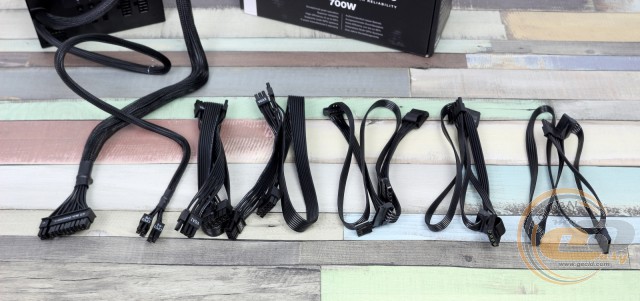

Комплект поставки be quiet! PURE POWER 9 700W CM включает в себя следующие компоненты:

  • сетевой шнур питания;
  • набор отстегивающихся кабелей для подключения комплектующих;
  • винты для крепления блока питания внутри корпуса;
  • комплект одноразовых стяжек;
  • руководство пользователя.

Внешний вид

be quiet! PURE POWER 9 700W CM (L9-CM-700W)

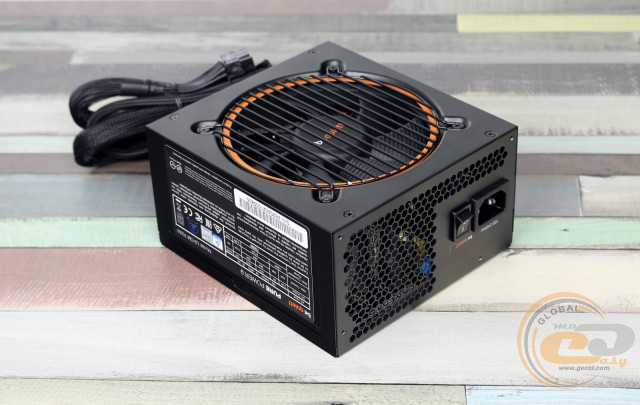

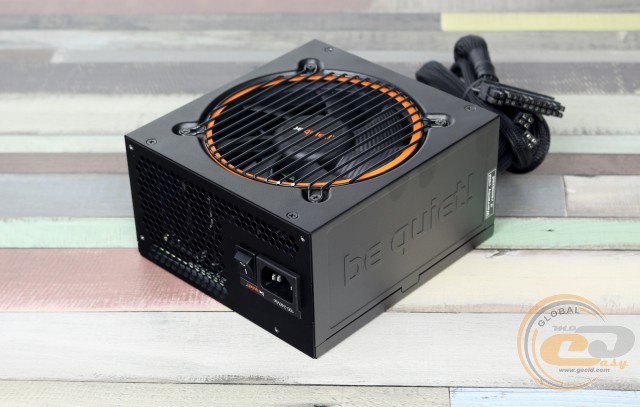

Производитель очень заботливо подошел к созданию корпуса блока питания be quiet! PURE POWER 9 700W CM. Во-первых, все составные детали выполнены из качественной стали, окрашены дополнительным слоем черной краски и надежно соединены между собой. Поэтому никаких зазоров или других дефектов сборки мы не обнаружили. И хотя матовое покрытие не особо хорошо скрадывает отпечатки пальцев, однако для блока питания это не особо важно.

be quiet! PURE POWER 9 700W CM (L9-CM-700W)

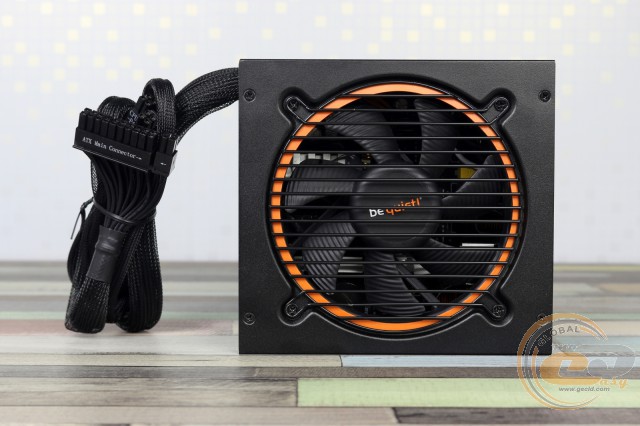

Во-вторых, новинка выделяется на фоне конкурентных аналогов своим дизайном. Например, вентилятор закрывает не традиционная решетка-гриль или версия из пчелиных сот, а вариант с продольными прутьями, а ободок выделен радостным оранжевым цветом.

be quiet! PURE POWER 9 700W CM (L9-CM-700W)

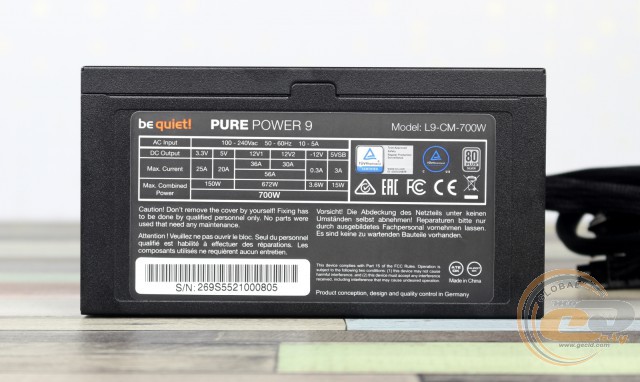

На одной из боковых сторон присутствует традиционная наклейка с техническими характеристиками и полученными сертификатами.

be quiet! PURE POWER 9 700W CM (L9-CM-700W) be quiet! PURE POWER 9 700W CM (L9-CM-700W)

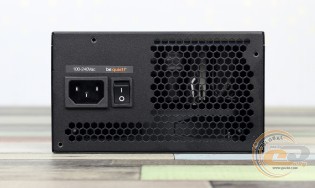

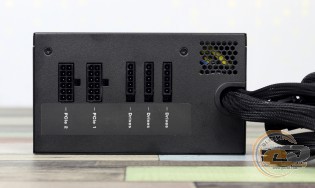

Позаботился производитель и о дополнительных отверстиях на боковых сторонах для лучшего притока воздуха к внутренним компонентам. На одном из них расположились и разъемы для подключения модульных кабелей. Их всего пять, и все они подписаны: три 5-контактные для подключения накопителей и периферии и два 12-контактные для дополнительного питания видеокарт. Закон Мерфи уж точно в этом случае не сработает.

be quiet! PURE POWER 9 700W CM (L9-CM-700W)

Общая конфигурация системы выходных кабелей модели be quiet! PURE POWER 9 700W CM приведена ниже в таблице:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Кабели, выведенные из корпуса напрямую

20+4-контактный разъем питания

1

55

4+4-контактный разъем питания

1

60

Модульные коннекторы

Два 6+2-контактных разъема PCIe

2

50+65

Три разъема SATA

1

50+65+80

Один разъем SATA + два PATA (Molex)

1

50+65+80

Два разъема SATA + один PATA (Molex) + FDD

1

50+65+80+95

Никаких вопросов к количеству и расположению коннекторов у нас не возникло. Можем лишь в очередной раз убедиться в продуманном подходе к каждой детали. Например, основной 20+4-контактный кабель сделан из сравнительно толстых проводов (18 AWG или 1,02 мм в диаметре с площадью сечения 0,82 мм2) и заботливо помещен в нейлоновую оплетку. Модульные кабели выполнены в виде гибких плоских шлейфов, с которыми приятно работать. К тому же порты SATA и PATA (Molex) присутствуют на разных проводах, что гарантирует повышенный уровень комфорта при подключении различных конфигураций.

Внутреннее устройство

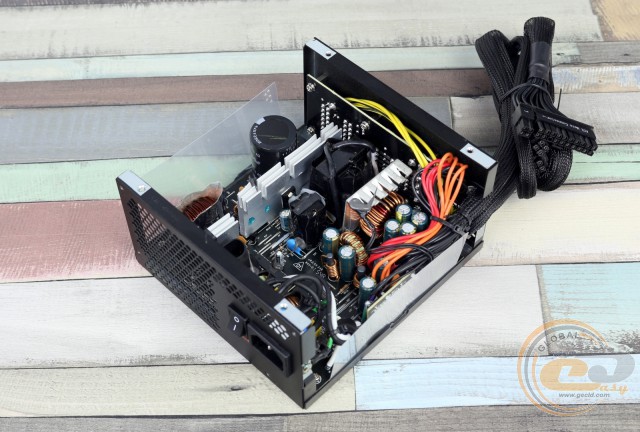

be quiet! PURE POWER 9 700W CM (L9-CM-700W)

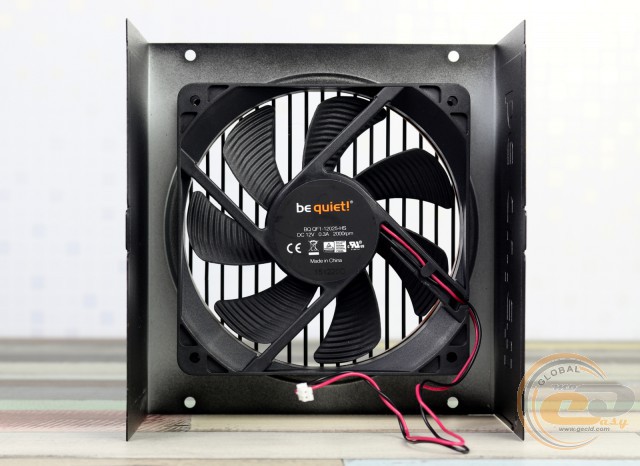

Знакомство с внутренним устройством источника питания be quiet! PURE POWER 9 700W CM предлагаем начать с системы охлаждения, а точнее – с активной ее составляющей. Эту роль выполняет 120-мм 7-лопастный вентилятор be quiet! SilentWings (BQ QF1-12025-HS). Согласно указанной на официальном сайте информации, он построен на основе подшипник скольжения с нарезкой (rifle bearing) – это улучшенная версия традиционного подшипник скольжения, которая характеризуется повышенным ресурсом работы и более низким уровнем шума. Сводная таблица технической спецификации вентилятора выглядит следующим образом:

Модель

be quiet! SilentWings (BQ QF1-12025-HS)

Тип подшипника

Rifle Bearing

Диаметр лопастей, мм

120

Максимальная скорость вращения лопастей, об/мин

1680

Рабочее напряжение, В

12

Рабочая сила тока, А

0,3

Создаваемый уровень шума при 20% / 50% / 100% нагрузке, дБ(А)

11,7 / 12,9 / 28,8

be quiet! PURE POWER 9 700W CM (L9-CM-700W)

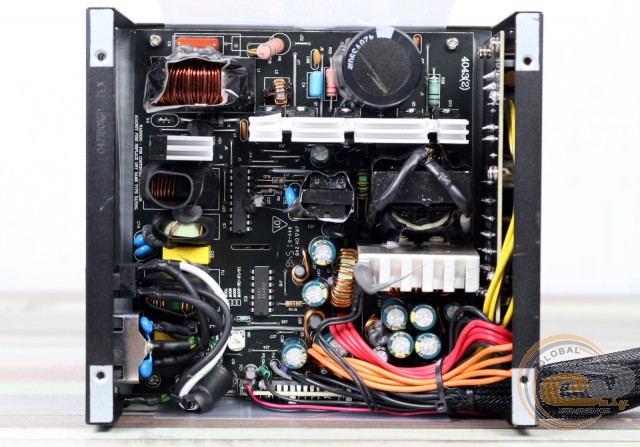

Что же касается пассивной части, то она включает в себя три достаточно компактных радиатора, которые охлаждают важные силовые элементы. Чуть ниже мы оценим эффективность такого дизайна в целом, а сейчас перейдем к рассмотрению каждого ключевого узла.

be quiet! PURE POWER 9 700W CM (L9-CM-700W)

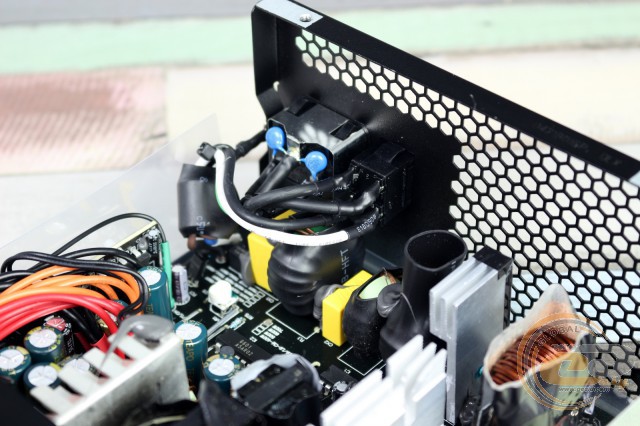

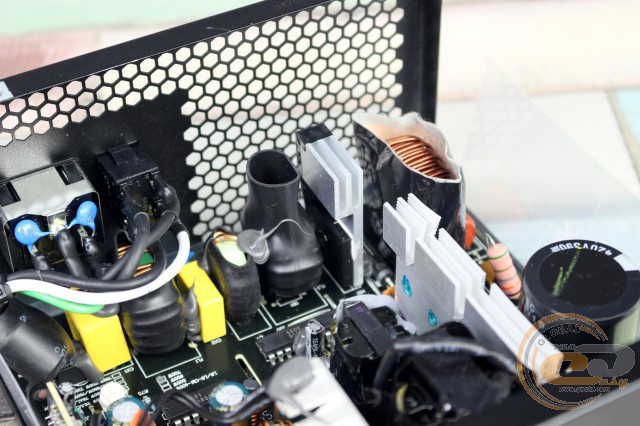

На входе высоковольтной части установлен EMI-фильтр, который отвечает за сглаживание высокочастотных помех, излучаемых в сеть блоком питания, а также несет на себе функции грозозащиты. В его состав вошли четыре Y-конденсатора (два установлены сразу за сетевой розеткой), два Х-конденсатора и три дросселя в термоусадке, что гарантирует надежность работы данного узла.

be quiet! PURE POWER 9 700W CM (L9-CM-700W)

Далее следует мост для выпрямления входного напряжения, в качестве которого используется одна диодная сборка. Она посажена на собственный радиатор для более эффективного отвода излишков тепла.

be quiet! PURE POWER 9 700W CM (L9-CM-700W)

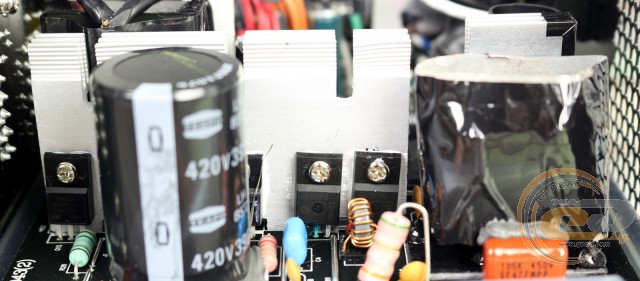

Следующим узлом в высоковольтной цепи источника питания be quiet! L9-CM-700W является модуль активной коррекции коэффициента мощности. В его состав вошел надежно заизолированный дроссель, пара транзисторов IPP60R190P6 и диод, посаженные на радиатор.

be quiet! PURE POWER 9 700W CM (L9-CM-700W)

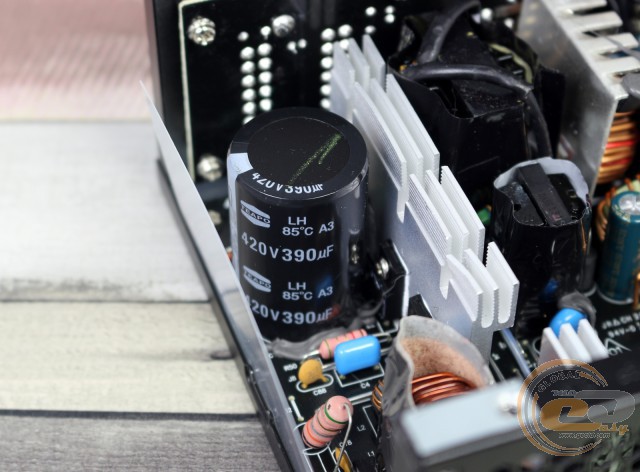

Роль высоковольтного конденсатора возложена на модель от тайваньской компании TEAPO с параметрами 390 мкФ х 420 В. Качество ее продукции хорошее, но до уровня японских аналогов оно не дотягивает. К тому же конденсатор рассчитан на максимальную температуру 85°С, хотя в некоторых конкурентных аналогах используется модель из высокотемпературной серии (до 105°С).

be quiet! PURE POWER 9 700W CM (L9-CM-700W)

Центральное место занимает главный преобразователь, представленный однотактным прямоходовым конвертером с активным демпфером (Active Clamp). Эта схемотехника часто используется в продукции под брендом be quiet!. Мы уже познакомились с ней на примере be quiet! STRAIGHT POWER 10 600W CM, поэтому лишь напомним, что к ее преимуществам можно отнести снижение потерь при перемагничивании трансформатора и переключении силовых ключей, уменьшение паразитных шумов и помех, а также возможность организации управления синхронными ключами на вторичной стороне.

be quiet! PURE POWER 9 700W CM (L9-CM-700W)

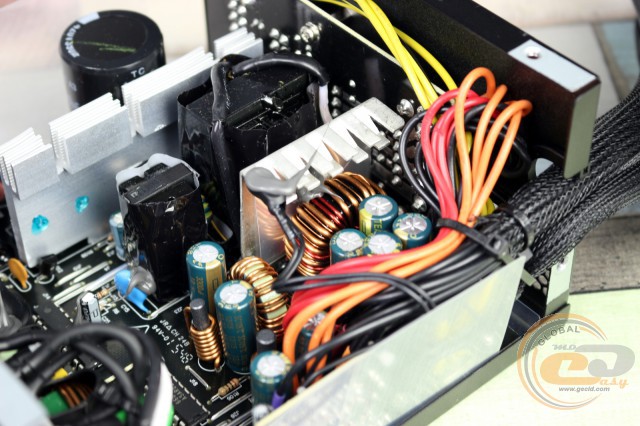

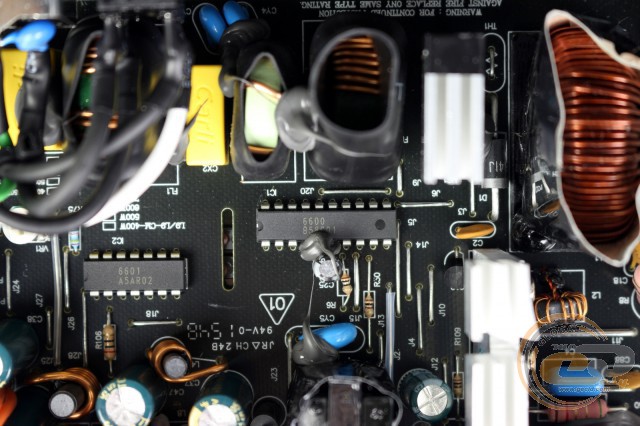

За корректную работу главного преобразователя отвечает микросхема FSP6600. Она же является и ШИМ-контроллером модуля APFC. Рядом расположен чип FSP6601, который отвечает за корректную работу низковольтной части. Кстати, сама низковольтная часть являет собой уже более традиционный синхронный выпрямитель с DC-DC-преобразователями напряжений +3,3В и +5В, силовые элементы которой расположились на обратной стороне печатной платы.

be quiet! PURE POWER 9 700W CM (L9-CM-700W)

На выходе видим более емкие конденсаторы, которые в основном представлены элементами с жидким электролитом от компании TEAPO.

be quiet! PURE POWER 9 700W CM (L9-CM-700W)

В качестве микросхемы-супервайзера выступает Weltrend WT7527, размещенная на дочерней плате в низковольтной части. Она обеспечивает весь необходимый ряд защит:

  • от повышенного напряжения (OVP);
  • от пониженного напряжения (UVP);
  • от короткого замыкания (SCP);
  • от перегрузки по мощности (OPP);
  • от перегрузки по току каждого канала (OCP);
  • от перегрева (OTP).
