Обзор и тестирование блока питания CHIEFTEC CTB-650S

В ряде статей о продукции компании Chieftec Industrial мы неоднократно описывали блоки питания из серий CHIEFTEC А80 и CHIEFTEC А85. Отличительной чертой источников питания из этих серий является способность работать только от сети с напряжением 230 В и при этом показывать достаточно высокий КПД. Конечно, такое техническое решение имеет как свои достоинства, так и недостатки. Но в любом случае увеличение модельного ряда позитивно сказывается на конечном потребителе, поскольку позволяет максимально точно подобрать блок питания, необходимый для обеспечения эффективной работы определенной системы при минимальных затратах.

Серия CHIEFTEC А85 на сегодняшний  день включает шесть блоков питания мощностью от 350 Вт до 650 Вт. Сегодня мы протестируем самую старшую модель - CHIEFTEC CTB-650S и сравним ее возможности с возможностями других решений подобной мощности от производителей-конкурентов.

CHIEFTEC CTB-650S

Спецификация блока питания CHIEFTEC CTB-650S:

Производитель

Chieftec Industrial

Модель

CHIEFTEC CTB-650S

Тип

ATX12V v2.3

Номинальная мощность, Вт

650

Мощность по каналу 12В, Вт

552

Мощность линий +3,3V и +5V, Вт

130

Линий +12V

2 «виртуальные»

Выходы

+3,3V – 22 A,
+5V – 22 A,
+12V1 – 30 A,
-12V – 0,3 A,
 +5VSB – 3 A

PCI-E разъемов

2 (6+2-контактные)

SLI Ready

Нет

CrossFire Certified

Нет

Модульный

Нет

КПД, %

>85

Сертифицирован 80 PLUS

Нет

Коэффициент мощности (PF), %

>90

Метод компенсации коэффициента мощности

Активный

Входное напряжение, В

230

Частота, Гц

50

Входной ток, А

6

Размер вентилятора, мм

120 х 120 х 25

Регулятор скорости вращения вентилятора

Есть

Уровень шума, дБ

до 34

Электромагнитные безопасность и совместимость (EMI/EMC)

CB, TUV, CE

Защиты

OCP, OVP, UVP, OPP, SCP, OTP

Соответствие RoHS (низкое содержание в припое свинца и кадмия)

Есть

Размеры (ДхШхВ), мм

140 х 150 х 87

Комплектация

Сетевой шнур питания, крепящие винты, инструкция

Вес, кг

-

Гарантия

-

Сайт производителя

http://www.chieftec.eu/

Все цены на CHIEFTEC CTB-650S

CHIEFTEC CTB-650S

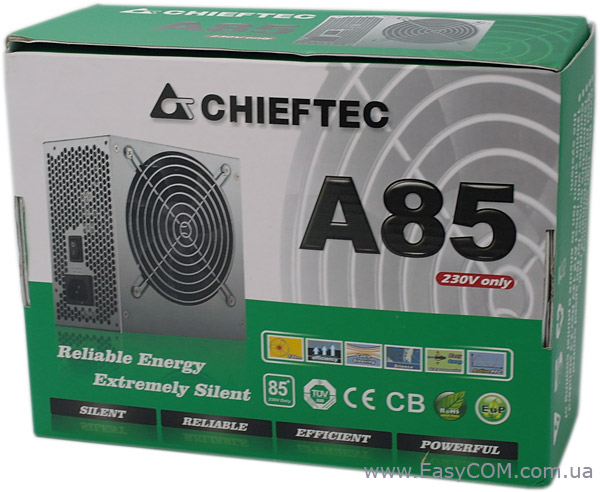

Блок питания CHIEFTEC CTB-650S поставляется в коробке из плотного картона. Дизайн и размеры упаковки одинаковы для всех блоков питания серии CHIEFTEC А85. На лицевой панели отмечены основные особенности, а также стандарты безопасности.

CHIEFTEC CTB-650S

На боковой стороне упаковки указаны достоинства блока питания CHIEFTEC CTB-650S:

  • высокий КПД - свыше 85%;
  • отличное соотношение цены и производительности;
  • наличие датчика температуры для управления скоростью вращения вентилятора;
  • соответствие стандарту ATX12V 2.3;
  • использование малошумного вентилятора размером 120 мм.

CHIEFTEC CTB-650S

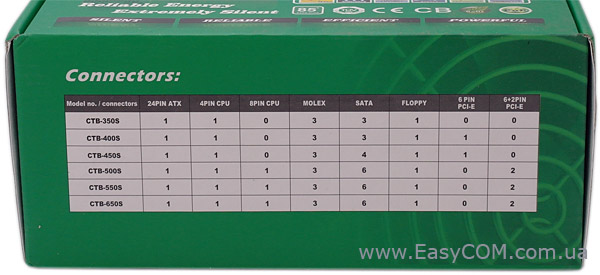

С обратной стороны приведена таблица с перечнем разъемов, которыми оснащаются модели блоков питания серии CHIEFTEC A85. Стоит отметить отличную информативность упаковки - все необходимые технические характеристики и особенности перечислены на коробке.

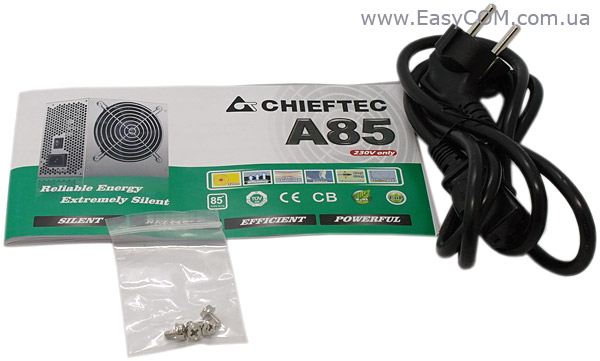

Комплект поставки источника питания CHIEFTEC CTB-650S включает сетевой шнур питания, четыре винта для крепления, небольшую инструкцию.

CHIEFTEC CTB-650S

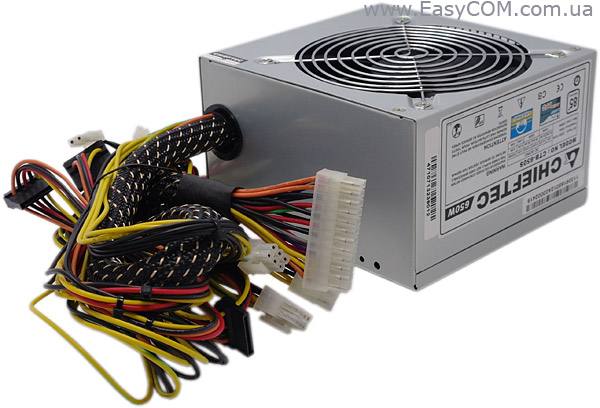

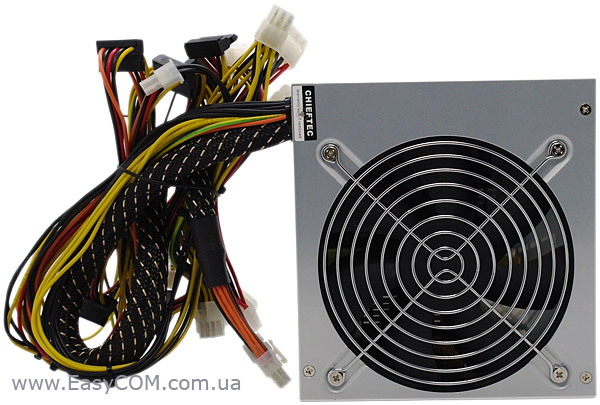

Корпус источника питания CHIEFTEC CTB-650S сделан из стали и окрашен в серый цвет. На верхней крышке закреплена решетка типа «гриль», закрывающая вентилятор.

CHIEFTEC CTB-650S

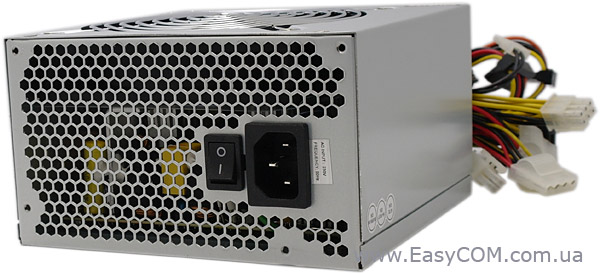

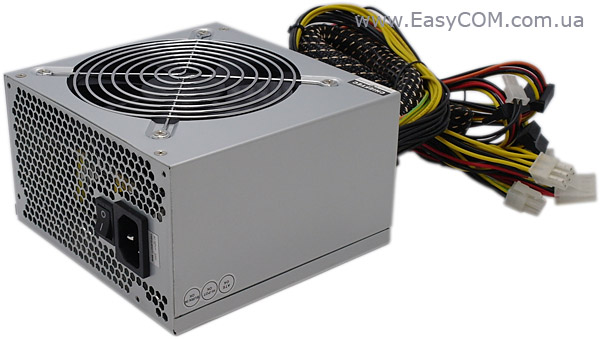

Задняя стенка сделана в виде решетки, что улучшает циркуляцию воздуха и его отвод из блока питания. Также здесь располагается разъем для подключения сетевого шнура питания и кнопка отключения от сети. Рядом находится небольшой стикер, напоминающий, что источник питания CHIEFTEC CTB-650S рассчитан на работу от сети только с напряжением 230 В.

CHIEFTEC CTB-650S

С обратной стороны расположены провода выходных линий питания. Провода распаяны непосредственно на печатной плате и выходят наружу через круглое отверстие. Отсутствие кабелей с модульным подключением делает блок питания CHIEFTEC CTB-650S менее функциональным, но в то же время уменьшает стоимость конечного продукта.

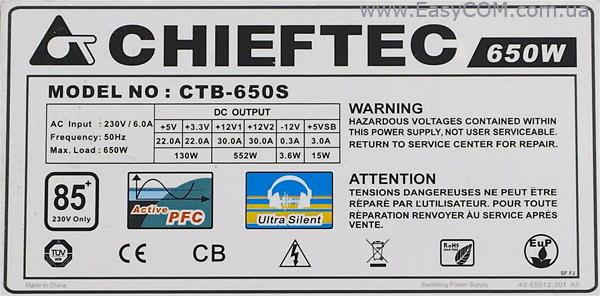

На боковой стенке производитель поместил этикетку с техническими характеристиками. Мощность канала +12В составляет 552 Вт; линии +3,3В и +5В имеют максимальную суммарную мощность 130 Вт и способны выдержать нагрузку по 22 А каждая. Канал +12В разделен на две «виртуальные» линии, каждая из которых рассчитана на нагрузку 30 А, правда, суммарная нагрузка не должна превышать 46 А. В любом случае – это хороший показатель для блока питания среднего ценового диапазона. Напомним, что от способности линии +12В выдерживать большие нагрузки особенно зависит стабильность работы системы с несколькими «прожорливыми» видеокартами.

Также привлекает внимание пиктограмма с надписью «85+ 230V Only» и отсутствие логотипа сертификата 80PLUS. Более детально особенности сертификата «85+ 230V Only» описаны в статье, посвященной источнику питания CHIEFTEC CTG-650C. Поэтому лишь вкратце упомянем, что «85+ 230V Only» является неофициальным стандартом, так как только частично соответствует требованиям сертификации 80PLUS. Имеется в виду, что заявленные выходные характеристики и высокий уровень энергоэффективности обеспечиваются при работе только от сети с напряжением 230 В (подразумевается сеть с напряжением в пределах отметки 230 В, то есть 230 В ± 10%).

Хорошо это или плохо – каждый решает для себя сам. Мы же со своей стороны лишь отметим, что если пользователь заведомо знает, что у него «хорошая» сеть, то покупка источников питания, работающих только от сети с напряжением 230 В, вполне оправдана – разница в стоимости будет довольно заметна. Также не нужно забывать, что качественный блок питания, рассчитанный на работу от сети 230 В, всегда сможет обеспечивать заявленные выходные характеристики при кратковременных просадках напряжения питания вплоть до 180 В.

CHIEFTEC CTB-650S

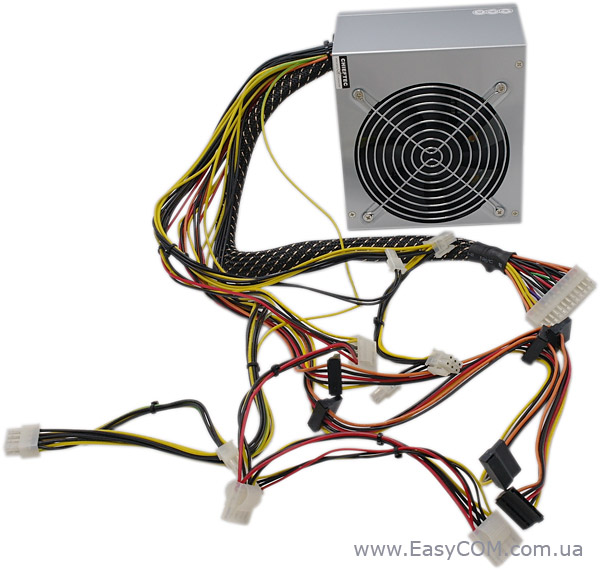

Теперь посмотрим, что собой представляют кабеля выходных линий питания. Все доступные типы разъемов, а также длина проводов приведены в таблице:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

24-контактный разъем питания ATX

1

45

8-контактный и 4-контактный разъемы питания ATX12V

1

55-70

два 6+2-контактных разъема PCIE

1

45-60

три разъема SATA

2

40-60-75

три разъема для периферийных устройств PATA и один FDD

1

40-55-70-90

Основной 24-контактный разъем питания ATX сделан в неразборном виде. Для дополнительного питания процессора предусмотрены 8-контактный и 4-контактный разъемы ATX12V.

Учитывая количество 6+2-контактных разъемов, от источника CHIEFTEC CTB-650S можно будет запитать один «топовый» видеоускоритель, не используя дополнительных переходников. Надо также заметить, что наличие лишь трех PATA-разъемов не позволит подключить еще одну производительную видеокарту даже с применением стандартных переходников. Данный факт немного ограничивает возможности блока питания CHIEFTEC CTB-650S и накладывает определенные ограничения на систему, в составе которой он будет использоваться.

CHIEFTEC CTB-650S

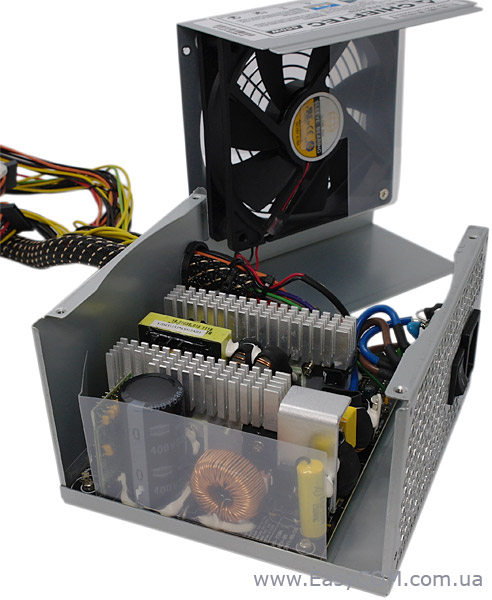

Корпус блока питания CHIEFTEC CTB-650S легко разбирается после выкручивания четырех крепящих винтов. Один из них заклеен специальным стикером, удаление которого приведет к потере гарантии.

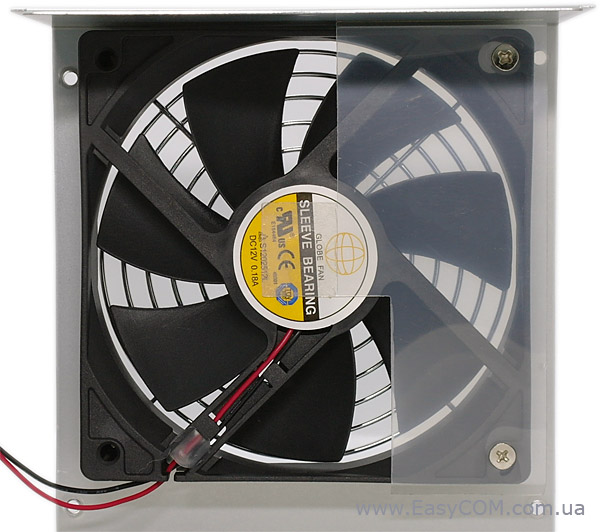

Для обеспечения активной циркуляции воздуха используется 120-мм вентилятор производства компании Globefan Technology, модель S1202512L. Буква «S» в маркировке указывает на то, что здесь применен подшипник скольжения. Ненадежность такого решения со временем даст о себе знать, ведь, как известно, втулочные подшипники плохо работают в условиях повышенной запыленности и температуры. Впрочем, использование более дешевых вентиляторов вполне характерно для ценового сегмента, к которому принадлежит источник питания CHIEFTEC CTB-650S.

Спецификация:

Вентилятор

GLOBE FAN S1202512L

Тип подшипника

Скольжения

Напряжение питания, В

12

Ток, А

0,18

Мощность, Вт

2,16

Скорость вращения, об/мин

2000

Воздушный поток, CFM

67,28

Уровень шума, дБ

до 34

Вес, г

134

CHIEFTEC CTB-650S

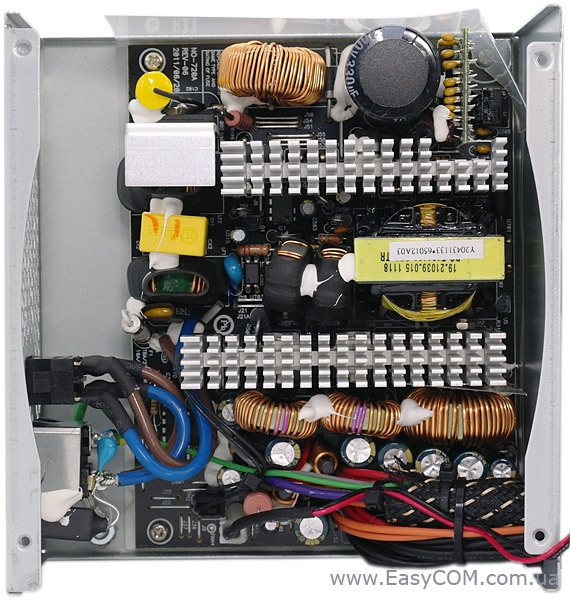

Архитектура блока питания CHIEFTEC CTB-650S очень напоминает компоновку младшей модели CHIEFTEC CTB-550S. Да и на источнике питания CHIEFTEC CTG-650C из серии CHIEFTEC А80 применяется такая же схемотехника. Использование унифицированной платформы должно позитивным образом сказываться на конечной стоимости продукции.

CHIEFTEC CTB-650S

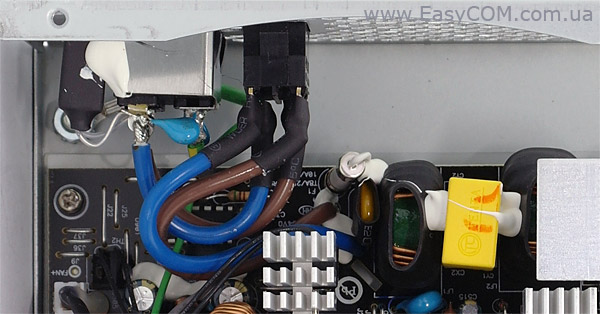

Высокочастотные помехи, излучаемые в сеть блоком питания, сглаживаются при помощи EMI-фильтра. Часть его элементов выполнена навесным монтажом и распаяна непосредственно возле выходов сетевой розетки. Более габаритные элементы, в частности один X-конденсатор и две дроссельные катушки, размещены на главной печатной плате. Такая компоновка позволяет рационально использовать свободное пространство внутри блока питания. Все элементы EMI-фильтра надежно изолированы резиновыми «чехлами», а контакты залиты токонепроводящим клеем.

Для охлаждения диодного моста-выпрямителя используется отдельный радиатор с загнутой верхней частью. К сожалению, из-за плотности компоновки элементов в этом месте, разобрать маркировку полностью не удалось.

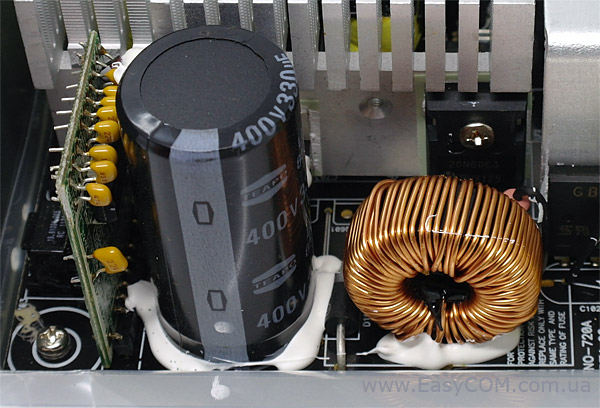

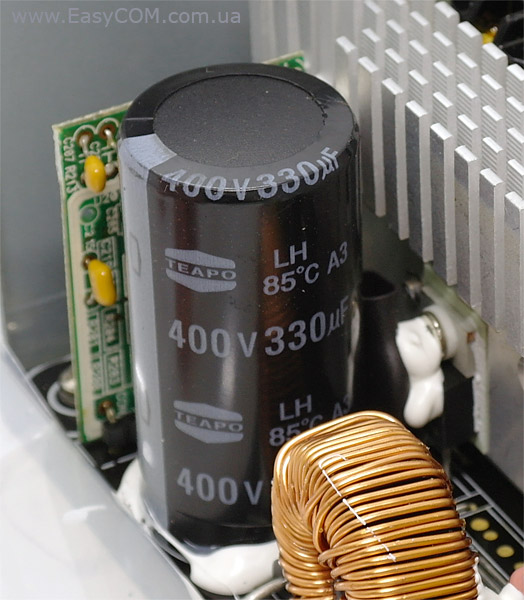

В качестве сглаживающего элемента сетевого питания во входной цепи используется конденсатор производства известной тайванской компании Teapo Electronic, емкостью 330 мкФ, рассчитанный на напряжение 400 В и температуру до 85⁰С.

Слева на главной печатной плате расположены элементы APFC (активного модуля коррекции коэффициента мощности). Перед сглаживающим конденсатором входной цепи распаян дроссель APFC, а сразу за ним на радиаторе закреплены силовые элементы APFC. Микросхема, управляющая работой APFC, вместе с обвязкой выполнена на отдельной маленькой печатной плате, которая размещена за главным конденсатором.

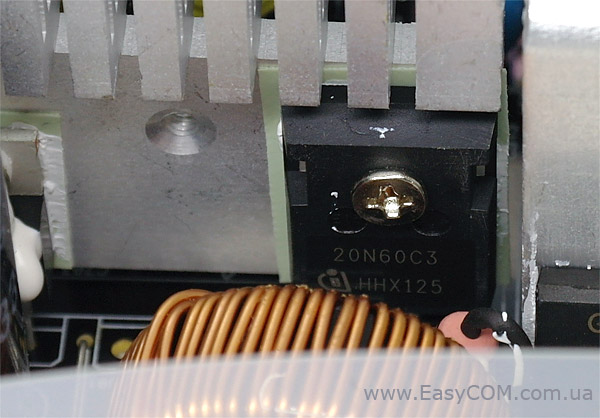

В роли ключа APFC выступает силовой транзистор 20N60C3. Как видно из фотографии, на радиаторе присутствует дополнительное свободное посадочное место. Скорее всего, оно используется для установки еще одного силового элемента APFC в старших моделях других серий. Данный факт еще раз подтверждает стремление производителя по максимуму унифицировать свою продукцию.

С обратной стороны радиатора распаяны силовые ключи главного преобразователя.

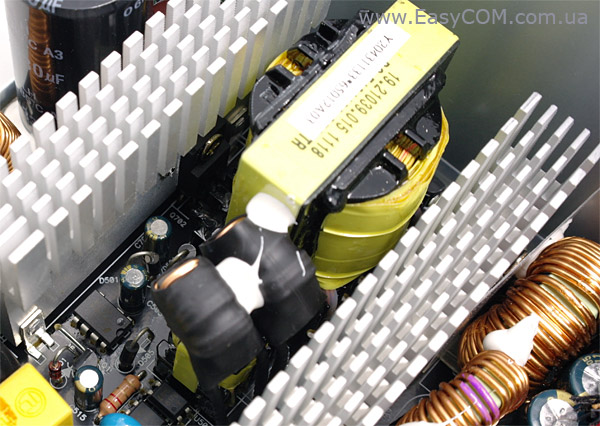

Основной трансформатор блока питания CHIEFTEC CTB-650S имеет габариты, вполне соответствующие моделям подобной мощности. Рядом расположился еще один трансформатор меньшего размера, отвечающий за формирование линии дежурного питания +5VSB.

Возле трансформатора дежурного источника питания распаяна микросхема TNY278PN, управляющая работой преобразователя, формирующего напряжение +5 VSB.

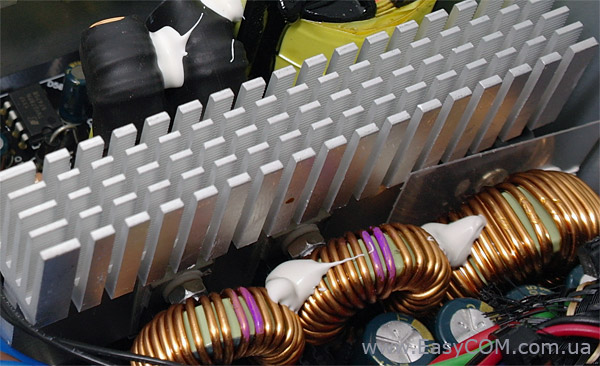

Для выпрямления напряжений в низковольтной части используются четыре силовых элемента. Для их охлаждения предусмотрен отдельный массивный алюминиевый радиатор. У самого края радиатора закреплены два диода Шоттки S30D45C. Из-за плотности компоновки узлов в этом месте, номиналы двух остальных силовых элементов рассмотреть не удалось.

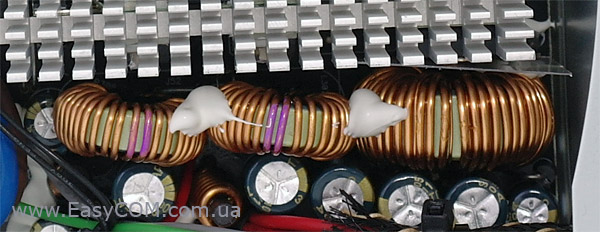

Для стабилизации напряжений использован раздельный принцип: для каждой линии +3,3В, +5В, +12В предусмотрен отдельный магнитный усилитель. Данное техническое решение должно позитивным образом сказаться на состоянии выходных линий питания. Также это позволит избежать «перекоса» напряжений под нагрузкой, характерного для групповой стабилизации каналов +5В и +12В.

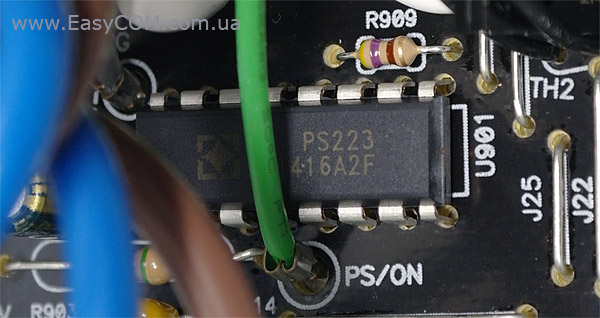

Контроль выходных линий питания в CHIEFTEC CTB-650S реализован за счет четырехканальной микросхемы мониторинга PS223, которая, по спецификации, обеспечивает защиту от превышения или понижения напряжения на линиях +12В, +5В, +3,3В и защиту от перегрузки этих каналов. Она также отвечает за защиту блока питания от перегрева.

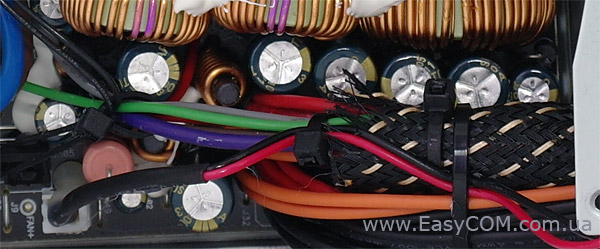

В электрических цепях выходных линий питания используется достаточно большое количество высокотемпературных конденсаторов (рабочая температура до 105⁰С) производства все той же компании Teapo Electronic.

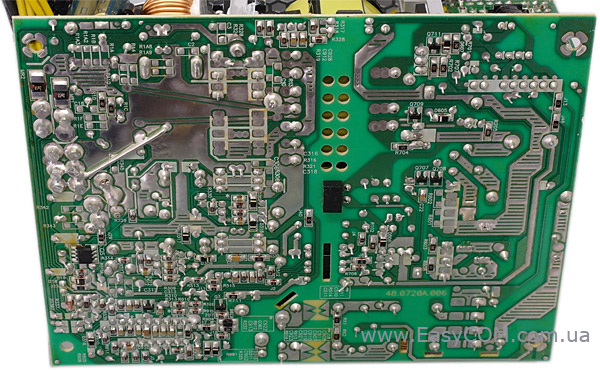

Качество пайки на плате блока питания CHIEFTEC CTB-650S хорошее, потеков и явных недостатков нет.

Тестирование

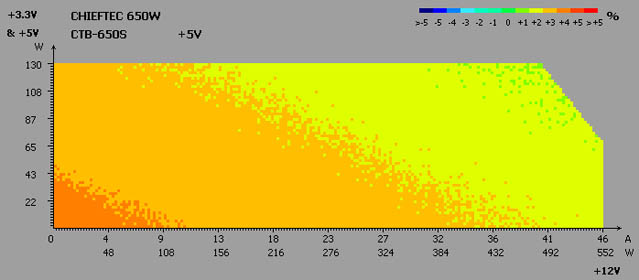

Кросс нагрузочные характеристики

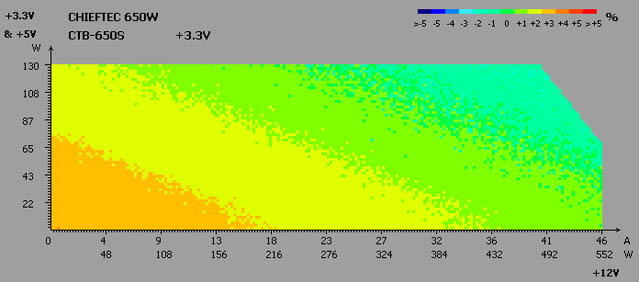

При прохождении тестов КНХ напряжение питания по линии +3,3В изменялось в пределах от -1% до +3%, что можно считать довольно хорошим результатом.

Напряжение на линии +5В отклонялось в еще меньшем диапазоне - от +2% до +4%.

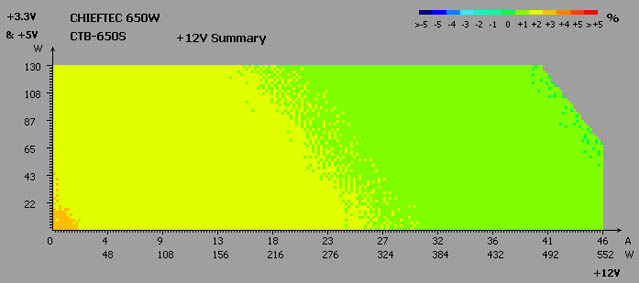

Линия +12В при прохождении тестов КНХ показала наилучшие результаты. Напряжение менялось в пределах всего лишь от +1% до +2%.

Шумы и пульсации во всем диапазоне напряжений

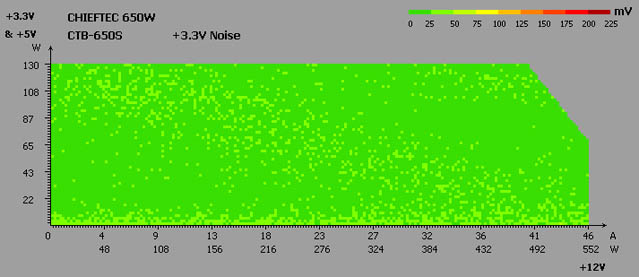

Пульсации на линии +3,3В довольно небольшие, в среднем они равны 23 мВ.

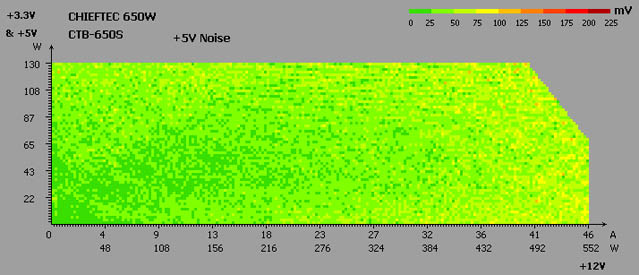

Пульсации на линии +5В при разных нагрузках также находятся в пределах допустимых норм. Здесь их средний уровень составляет 44 мВ.

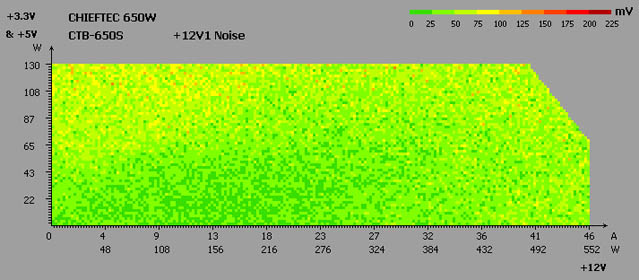

Пульсации на линии +12В в хорошем состоянии, в среднем составляя лишь 73 мВ.

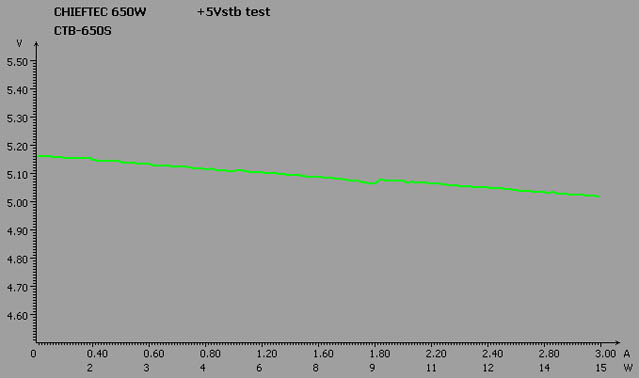

Дежурная линия питания +5 VSB

Состояние дежурной линии питания блока питания CHIEFTEC CTB-650S очень хорошее. В зависимости от нагрузки напряжение на дежурной линии питания изменяется в пределах от 5,16 В до 5,04 В.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка, Вт

50

120

200

300

350

450

500

550

600

650

Нагрузка*,%

8

18

31

46

54

69

77

85

92

100

PFC

0,84

0,88

0,92

0,94

0,94

0,96

0,97

0,97

0,97

0,97

Нагрузка* - нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль коррекции коэффициента мощности блока питания CHIEFTEC CTB-650S очень хорошо справляется со своей задачей. Максимальный зафиксированный коэффициент, уже при достижении нагрузки 500 Вт, составлял 0,97.

КПД

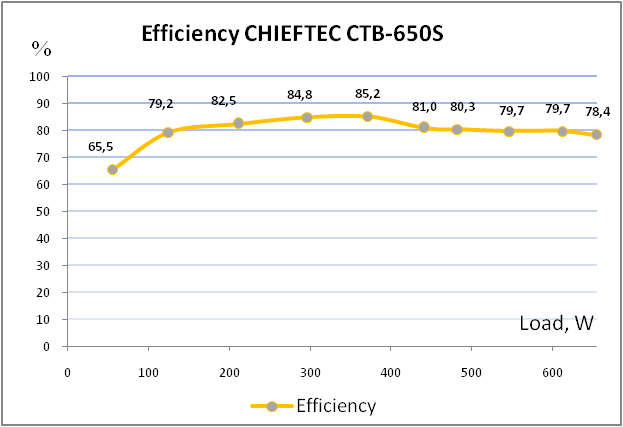

Хотя CHIEFTEC CTB-650S и не имеет сертификата 80 PLUS, но, как видно из графика, КПД данного блока питания достаточно хороший: при нагрузках 20% и 100% от номинальной мощности значение КПД находится в районе отметки 79%, а при 50%-ой нагрузке – значение КПД больше 85%.

Система охлаждения и температурный режим

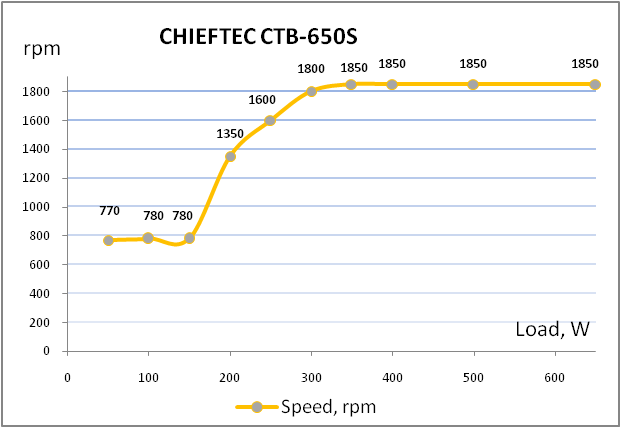

Косвенно оценить уровень шума блока питания можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла приблизительно 27⁰С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40⁰С является вполне допустимой для компьютера. В то же время, сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

До отметки мощности в 200 Вт источник питания CHIEFTEC CTB-650S работает очень тихо. При нагрузке больше 300 Вт уровень шума повышается (по слуховым ощущениям его можно охарактеризовать как «средний»).

В целом система управления вентилятором достаточно хорошая, сильного нагрева элементов даже после длительной работы при нагрузке 650 Вт не наблюдается. Температура всех основных узлов в пределах нормы.

Влияние изменения входного сетевого напряжения

Работоспособность блока питания при разных значениях входного сетевого напряжения проверялась при 80% загрузке. Нагрузка на линии +5В и +3,3В составляла 100 Вт, а общая нагрузка была равна 500 Вт. Показателем работоспособности являлась величина выходных напряжений.

Напряжение сети

240 В

220 В

200 В

180 В

160 В

+3,3В

3,41

3,41

3,41

3,42

Критические значения напряжений

+5В

5,18

5,18

5,18

5,19

+12В

12,22

12,22

12,21

12,20

Блок питания CHIEFTEC CTB-650S вполне способен выдержать кратковременное снижение входного напряжения вплоть до 180 В, но уже при напряжении 160 В значения напряжений на выходных линиях питания опускались ниже критического уровня. Такой результат для блока питания, который рассчитан на работу только от сети 230 В, можно считать достаточно хорошим.

OverLOAD

Нагрузку на источник питания CHIEFTEC CTB-650S получилось увеличить до 700 Вт (+ 8% к номинальной мощности). При достижении этой отметки сработала защита от перегрузки блока питания.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы мы использовали имеющийся в наличии процессор Intel Core 2 Quad Q9550, разогнанный до частоты 3,7 ГГц с поднятием напряжения до 1,36 В. В подобном режиме работы этот процессор можно сопоставить с любым из наиболее мощных современных процессоров. В качестве видеоускорителя мы использовали ZOTAC GeForce GTX 480 AMP!, которую по праву можно считать самой «прожорливой» среди современных видеокарт.

Материнская плата

ZOTAC nForce 790i-Supreme (NVIDIA nForce 790i Ultra SLI)

Процессор

Intel Core 2 Quad Q9550 (LGA775, 2,83 ГГц, L2 2х6 МБ) @3,7 ГГц

Кулер

Noctua NH-U12P

Оперативная память

2x DDR3-1333 1024 MБ Transcend PC6400

Видеокарты

ZOTAC GeForce GTX 480 AMP!

Жесткий диск

Samsung HD080HJ 80 ГБ 7200rpm 8 МБ SATA-300

Корпус

Spire SwordFin SP9007B с двумя 120 мм вентиляторами

Ваттметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Измерения производились в двух режимах: простой и максимальная загрузка, которая создавалась с помощью программного теста блока питания OCCT Perestroika 3.1.0. Во время тестирования общее энергопотребление системы измерялось с помощью прибора SeasonicPowerAngel, напряжение на линиях питания +12В; +5В; +3,3В измерялось с помощью мультиметра MASTECH MY64.

В результате измерения напряжения питания на выходных линиях питания были получены следующие значения:



CHIEFTEC CTB-650S

Seasonic X-560 Gold

CHIEFTEC CFT-600-14CS

Режим

Величина, В

Отклонение, %

Величина, В

Отклонение, %

Величина, В

Отклонение, %

+12V

Idle

12,30

+2,5

12,46

+2,6

12,13

+1,1

Burn

12,23

+1,9

12,30

+2,5

12,17

+1,4

+5V

Idle

5,22

+4,4

5,08

+1,6

5,11

+2,2

Burn

5,22

+4,4

5,09

+1,8

5,11

+2,2

+3.3V

Idle

3,42

+2,7

3,43

+3,9

3,39

+1,8

Burn

3,42

+2,7

3,43

+3,9

3,39

+1,8



Входное энергопотребление, Вт

Idle

140

138

148

Burn

545

495

558

Реальная игровая конфигурация с одной очень производительной видеокартой и разогнанным процессором не вызвала больших трудностей у источника питания CHIEFTEC CTB-650S. Отметим, что, скорее всего данный блок питания справился бы и с более мощной игровой системой, основанной на двух «топовых» видеоускорителях. Но отсутствие достаточного количества разъемов PATA не позволяет подключить вторую мощную видеокарту даже с помощью переходников.

Энергопотребление в простое и в выключенном состоянии ПК

Блоки питания

Энергопотребление в режиме, Вт

Sleep

Power Off

CHIEFTEC CTB-650S

5

4

CHIEFTEC CFT-600-14CS

5

4

FSP AURUM S AS-550

4

3

Seasonic X-560 Gold

4

3

Seasonic S12II-520 Bronze

4

4

Энергопотребление блока питания CHIEFTEC CTB-650S в выключенном состоянии ПК и в спящем режиме соответствует показателям высококлассных источников питания.

Выводы

CHIEFTEC CTB-650S

Протестированный блок питания CHIEFTEC CTB-650S, обладая мощностью 650 Вт, является самой старшей моделью в серии CHIEFTEC А85. Он полностью отвечает тем требованием, которые предполагает концепция «85+ 230V Only» - высокая функциональность при работе от сети с напряжением 230 В. Отметим, что во время тестирования, CHIEFTEC CTB-650S сохранял стабильность работы при просадке напряжения в сети вплоть до 180 В. То есть данный блок питания вполне подойдет для большинства пользователей, даже с учетом не всегда хорошего состояния наших электросетей. Но при этом цена будет заметно ниже, чем у моделей с такими же техническими характеристиками, способных работать в широком диапазоне входного напряжения питания (115 – 240 В).

В ходе тестирования источник питания CHIEFTEC CTB-650S продемонстрировал довольно хорошие результаты. Во всех видах тестов показатели на линиях +12В, +5В и +3,3В были в пределах нормы. CHIEFTEC CTB-650S без проблем справился с довольно «прожорливой», с точки зрения энергопотребления, игровой конфигурацией, которая состояла из производительной видеокарты и разогнанного процессора. К сожалению, недостаточное количество разъемов PATA не позволило подключить вторую мощную видеокарту с помощью переходников. Но, учитывая 8%-ый запас мощности можно с большой долей вероятности предполагать, что и в этом случае CHIEFTEC CTB-650S справился бы с поставленной перед ним задачей.

Благодаря рациональному подходу к построению блока питания CHIEFTEC CTB-650S, его стоимость составляет всего лишь 73 доллара (на момент написания статьи), что является фактически лучшей ценой среди других блоков такой же мощностью и с аналогичными техническими характеристиками.

Из всего вышесказанного можно сделать вывод, что блок питания CHIEFTEC CTB-650S отлично подойдет тем пользователям, которые хотят получить хорошую производительность по приемлемой цене.

Достоинства:

  • достаточно высокий КПД при работе от сети с напряжением 230В;
  • приемлемая стоимость;
  • наличие 8%-ого запаса по мощности;
  • хорошее состояние напряжения на линиях питания +12В, +5В, +3,3В под большой нагрузкой;
  • стабильность работы при кратковременном снижении напряжения сети вплоть до 180 В;
  • эффективная система охлаждения;
  • активный метод компенсации реактивной мощности.

Особенности:

  • проблематично запитать вторую мощную видеокарту (отсутствуют соответствующие разъемы PCIE, а разъемов PATA всего три).

Недостатки:

  • вентилятор системы охлаждения на подшипнике скольжения.
