Обзор и тестирование блока питания CHIEFTEC POWER SMART GPS-750C: золото в массы

Серия БП CHIEFTEC SMART хорошо знакома многим нашим читателям. Ее представители с приставкой «A8» являются недорогими решениями с довольно высоким в своем ценовом сегменте КПД. Однако не так давно в ассортименте данного производителя появилась еще одна энергоэффективная линейка с похожим названием – CHIEFTEC POWER SMART. Эти устройства также имеют аббревиатуру «GPS» и построены на платформе того же OEM-производителя CWT. Однако в остальном новинки заметно отличаются.

CHIEFTEC POWER SMART GPS-750C

Разобраться в чем именно заключается качественная разница нам поможет 750-ваттный блок питания CHIEFTEC POWER SMART GPS-750C. Он также является довольно доступным решением, однако уже среди «золотых» источников.

Спецификация

Модель

CHIEFTEC POWER SMART GPS-750C

Тип

ATX12V

Номинальная мощность, Вт

750

Мощность по каналу 12В, Вт

744

Мощность линий +3,3В и +5В, Вт

120

Количество линий +12В

1

Выходы, А

+3,3В

22

+5В

22

+12В

62

-12В

0,3

+5Vsb (дежурная линия питания)

2,5

Входное напряжение, В

100 − 240

Частота, Гц

47 − 63

Входной ток, А

10

КПД, %

>90

Сертифицирован 80 PLUS

Gold

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

>90

PCIe-разъемов

4 (6+2-контактные)

Модульный

Частично

Размеры вентилятора, мм

140 х 140 х 25

Тип подшипника вентилятора

Скольжения

Защиты

OPP, OVP, UVP, OCP, OTP, SCP

Размеры, мм

160 х 150 х 87

Гарантия, лет

2

Сайт производителя

CHIEFTEC

Страница продукта

Упаковка и комплект поставки

CHIEFTEC POWER SMART GPS-750C

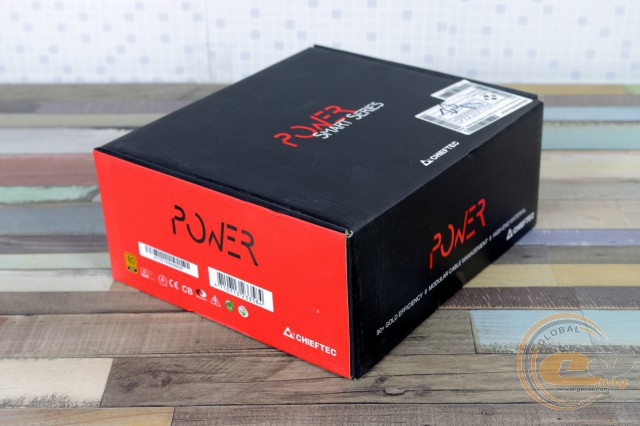

Красивая черно-красная коробочка не блещет информативностью. Здесь указаны только некоторые особенности устройства: соответствие «золотому» стандарту энергоэффективности, модульное подключение кабелей и использование высококачественных составляющих. Нет здесь ни таблицы спецификации, ни указания модели БП – жертва во имя унификации. Что ж, мы не против, ведь всю необходимую информацию об устройстве покупатель может узнать из сети, еще перед визитом в магазин.

CHIEFTEC POWER SMART GPS-750C

CHIEFTEC POWER SMART GPS-750C

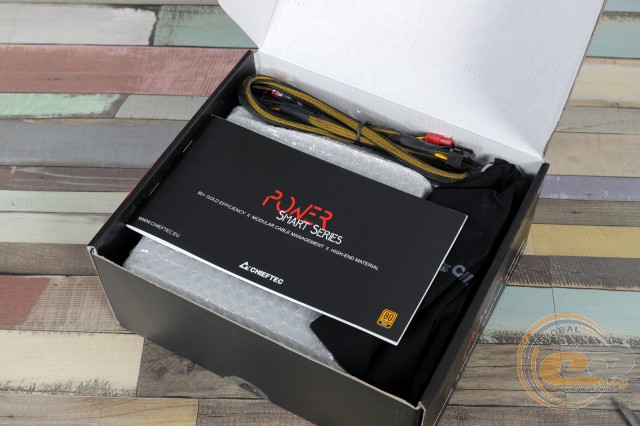

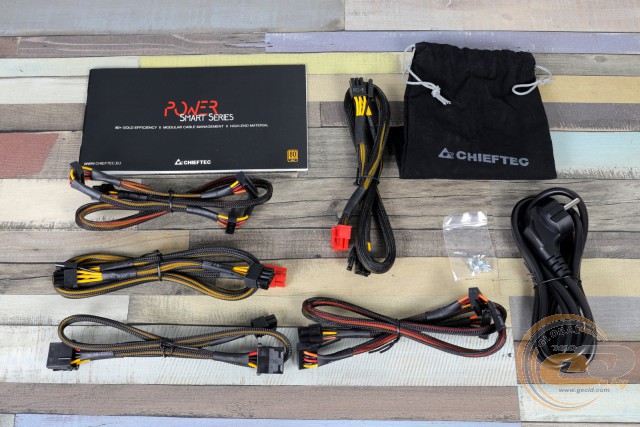

Внутри коробки все компоненты плотно упакованы, что позволяет не переживать за их сохранность при транспортировке. В целом их список включает в себя все самое необходимое и даже приятный бонус:

  • сетевой шнур питания;
  • набор отстегивающихся кабелей для подключения комплектующих;
  • винты для крепления БП внутри корпуса;
  • мешочек для хранения неиспользуемых кабелей;
  • набор бумажной документации.

Внешний вид

CHIEFTEC POWER SMART GPS-750C

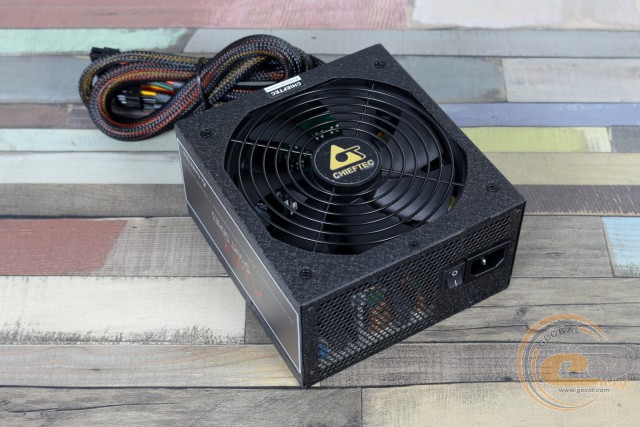

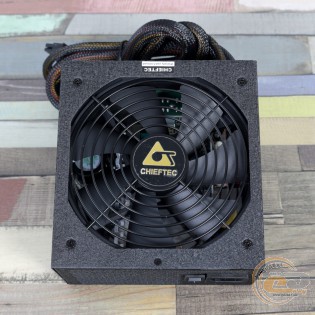

Рельефное матовое покрытие CHIEFTEC POWER SMART GPS-750C выглядит весьма интересно, да и практичность при этом не страдает. Это же касается и проверенной годами классической компоновки источника – прохладный воздух захватывается вентилятором через нижнюю панель со съемной решеткой, а выводится через тыльные отверстия.

БП получился относительно небольшим, особенно учитывая применение частично модульной конфигурации кабелей. При размерах 160 х 150 х 87 мм он всего на 20 мм длиннее привычных ATX-моделей меньшей мощности.

CHIEFTEC POWER SMART GPS-750C

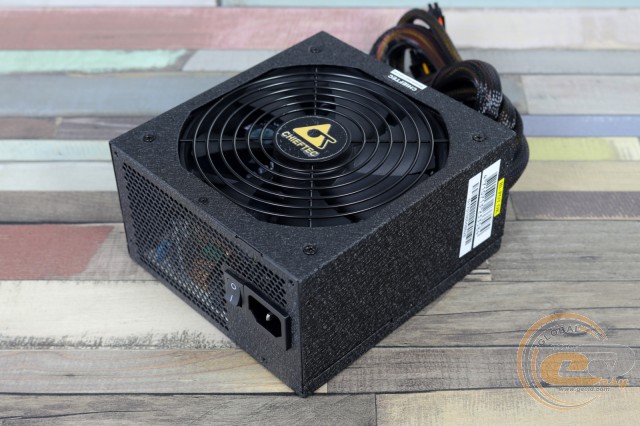

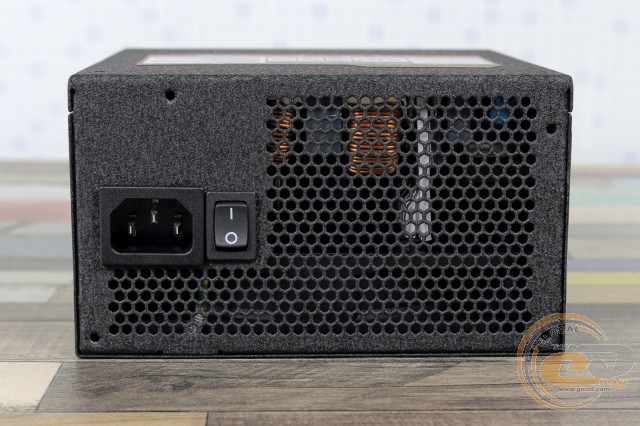

Кроме перфорации в виде сот на тыльной панели имеется также входной сетевой разъем, кнопка включения устройства и крепежные отверстия по периметру.

CHIEFTEC POWER SMART GPS-750C

Наклейка с перечнем главных параметров питания указывает на использование всего одной 12-вольтной линии мощностью до 744 Вт (62 А), а это более 99% от номинала источника – все как у топовых решений.

CHIEFTEC POWER SMART GPS-750C

CHIEFTEC POWER SMART GPS-750C

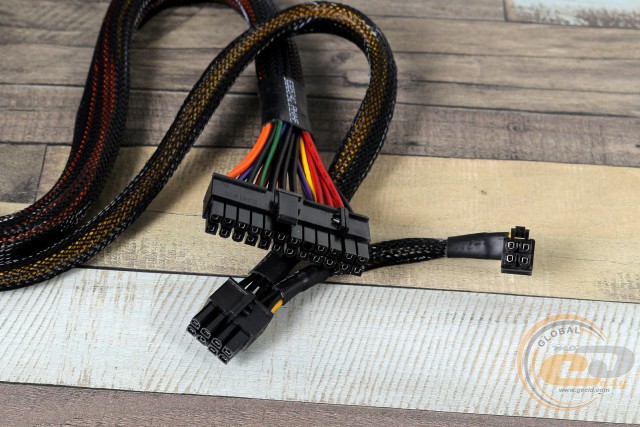

Основные провода (20+4-контактный ATX и 8+4-контактный ATX12V), которые в любом случае будут задействованы для питания системы, выведены непосредственно из корпуса CHIEFTEC POWER SMART GPS-750C. Остальные же кабели можно подсоединить по мере необходимости. В числе последних – четыре коннектора PCIe в 6+2-контактном исполнении, шесть SATA и три PATA. Любопытно, что в предыдущей версии данного источника в комплекте был лишь один кабель с двумя коннекторами PCIe. Теперь производитель решил включить два кабеля, без повышения конечной стоимости. Для подключения двух видеокарт и ряда периферийных устройств будет вполне достаточно как количества, так и длины проводников.

Конечно же, хотелось бы видеть здесь удобные гибкие шлейфы. Однако использование довольно толстых проводников калибра 18 AWG (1,02 мм в диаметре с площадью сечения 0,82 мм2) в нейлоновой оплетке также является поводом для радости.

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Кабели, выведенные напрямую из блока питания

20+4-контактный разъем питания ATX

1

50

4+4 и 4-контактный разъем питания ATX12V

1

55-65

Модульные разъемы

два 6+2-контактных разъема PCIe

2

55-70

три разъема SATA

2

55-70-85

три разъема PATA

1

55-70-85

CHIEFTEC POWER SMART GPS-750C

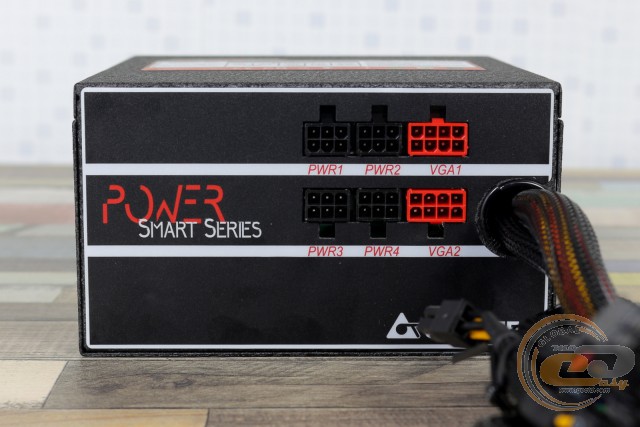

Не столько надписи на тыльной панели возле выходных разъемов, сколько форма последних позволяет без особых трудностей корректно подключить необходимые провода.

Внутреннее устройство

CHIEFTEC POWER SMART GPS-750C CHIEFTEC POWER SMART GPS-750C

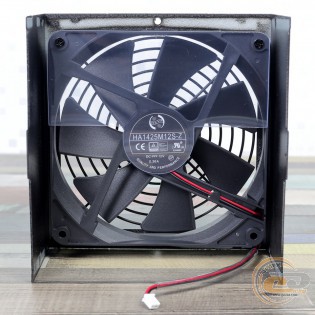

Внутренние компоненты CHIEFTEC POWER SMART GPS-750C обдуваются с помощью 140-мм вентилятора HONG HUA HA1425M12S-Z, основанного на втулке. Хотя более предпочтительным здесь смотрелся бы гидродинамический подшипник, однако сказывается желание производителя сделать устройство доступным для большего количества покупателей.

CHIEFTEC POWER SMART GPS-750C

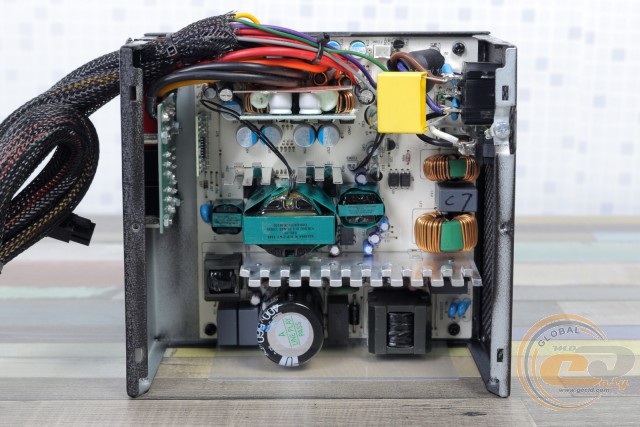

Пассивное охлаждение возложено на три алюминиевых радиатора. Забегая вперед отметим, что их количества и площади рассеивания вполне достаточно для эффективного отвода тепла от охлаждаемых компонентов.

Аналогичную платформу от CWT мы уже видели в другом «золотом» решении – GIGABYTE GP-G750H. Ее работа не вызвала замечаний, однако далее мы посмотрим, как дела обстоят именно с текущей новинкой.

CHIEFTEC POWER SMART GPS-750C

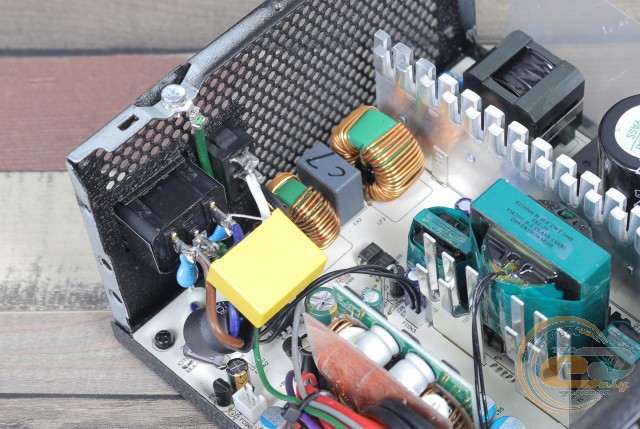

Высокочастотные помехи, излучаемые в сеть источником, сглаживает электромагнитный фильтр. В данном случае он включает в себя все необходимые компоненты: два Y- и один X-конденсатор у входного разъема, а также варистор, пару катушек и еще один X-конденсатор, которые распаяны уже на основной PCB.

CHIEFTEC POWER SMART GPS-750C

Выпрямление напряжения осуществляет диодная сборка GBU15L06, которая делит основной радиатор с силовыми элементами высоковольтной части. Она рассчитана на ток силой 15 А, поэтому в нашем источнике с максимальным показателем в 10 А сборка подобрана с солидным запасом.

CHIEFTEC POWER SMART GPS-750C CHIEFTEC POWER SMART GPS-750C

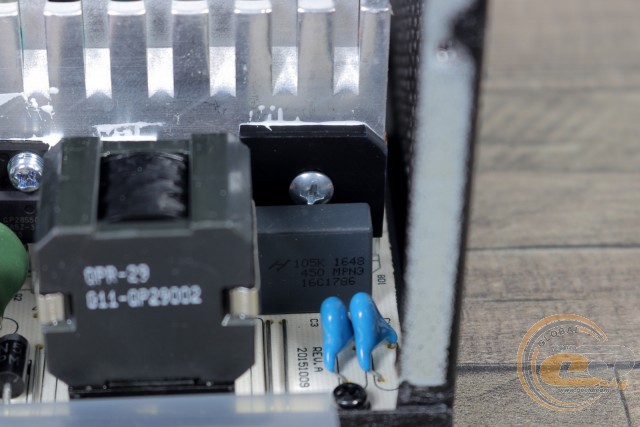

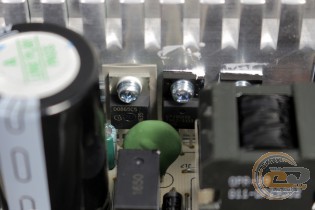

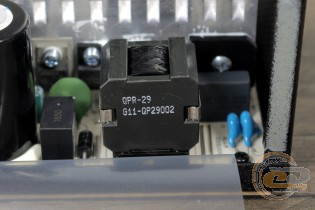

Рядом приютился дроссель модуля активной коррекции коэффициента мощности (APFC) в пластиковом корпусе, а также ряд других компонентов данного узла: два транзистора GP28S50G и диод Шоттки D0865C5 производства немецкой компании Infineon.

CHIEFTEC POWER SMART GPS-750C

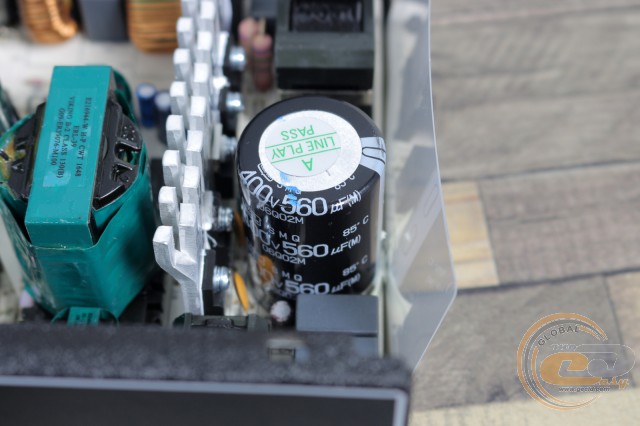

В качестве накопительного конденсатора высоковольтной части CHIEFTEC POWER SMART GPS-750C используется модель от авторитетной японской компании Nippon Chemi-Con (560 мкФ х 400 В). Однако ради экономии было выбрано решение с рабочей температурой до 85°С. Емкость же нас порадовала – в источниках аналогичной мощности данный показатель очень часто составляет около 470 мкФ (например, в Seasonic SSP-750RT).

CHIEFTEC POWER SMART GPS-750C CHIEFTEC POWER SMART GPS-750C

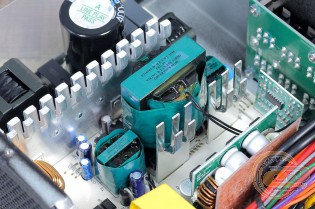

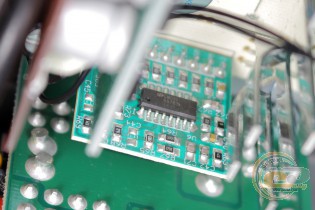

В основе главного преобразователя используемой платформы лежит очень эффективная резонансная схема. Управление его работой возложено на чип CM6901X, который также отвечает за формирование 12-вольтной линии.
