Обзор блока питания CHIEFTRONIC SteelPower 750W: сэкономить или доплатить?

25-07-2022

Более двух лет назад в нашу тестовую лабораторию впервые попали блоки питания под брендом CHIEFTRONIC - 550-ваттный CHIEFTRONIC PowerPlay 550W и 750-ваттный CHIEFTRONIC PowerPlay 750W. Это очень тихие "золотые" модели с исключительно японскими конденсаторами, вентилятором на шарикоподшипнике и полным спектром защит. Также под этим брендом предлагаются более мощные платиновые модели мощностью от 850 о 1200 Вт, золотые решения CHIEFTRONIC PowerUP от 550 до 850 Вт и наиболее доступные бронзовые CHIEFTRONIC SteelPower от 550 до 750 Вт.

CHIEFTRONIC 750W BDK-750FC

Что ж, сегодня поговорим именно о последних на примере 750-ваттного блока питания CHIEFTRONIC SteelPower 750W (BDK-750FC). В отечественных интернет-магазинах его продают под более известным родительским брендом CHIEFTEC за ₴2900-3000, а это лишь немного дешевле CHIEFTRONIC PowerPlay 750W. Таким образом, возникает вопрос: сэкономить или доплатить?

Спецификация

Модель

CHIEFTRONIC SteelPower 750W
(BDK-750FC)

Тип

ATX12V

Максимальная мощность, Вт

750

Мощность по каналу +12В, Вт

750

Мощность линий +3,3В та +5В, Вт

120

Количество линий +12В

1

Максимальный входящий ток канала +3,3В, А

20

Максимальный входящий ток канала +5В, А

20

Максимальный входящий ток канала +12В, А

62,5

Максимальный входящий ток канала -12В, А

0,3

Максимальный входящий ток канала +5Vsb (дежурная линия питания), А

2,5

Входное напряжение, В

100−240

Входящий ток, А

10

КПД, %

≤92

Сертификация 80 PLUS

Bronze

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

≤98

PCIe-разъемов

4 (6+2-контактные)

Модульный

Да

Размеры вентилятора, мм

120 х 120 х 25

Тип подшипника вентилятора

Гидродинамический (FDB)

Защиты

OPP, OVP, UVP, OCP, OTP, SCP, SIP

Размеры (Д х Ш х В), мм

140 х 150 х 86

Масса, кг

2,24

Гарантия, лет

2

Сайт производителя

CHIEFTRONIC

CHIEFTRONIC SteelPower

Упаковка и комплект поставки

Подобно, как и в случае с блоками питания CHIEFTEC, коробка универсальна для всех трех версий – 550, 650 и 750-ваттной. Выглядит красиво, базовая информация тоже на месте.

CHIEFTRONIC 750W BDK-750FC

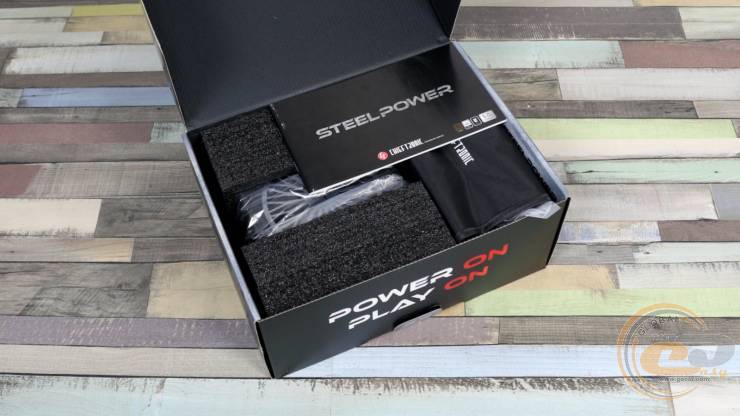

Но, что самое важное, внутри устройство надежно защищено с помощью мягких вставок.

CHIEFTRONIC 750W BDK-750FC

CHIEFTRONIC 750W BDK-750FC

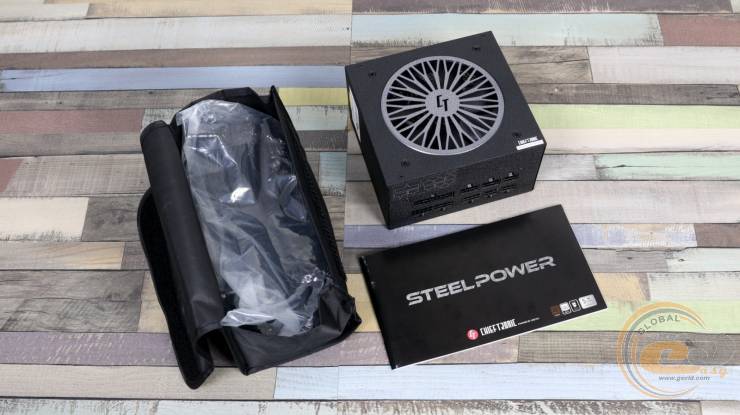

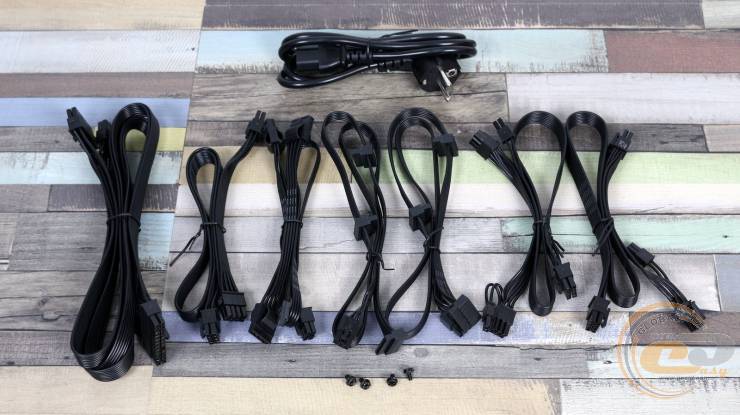

В комплекте с блоком идут модульные кабели и кабель питания в чехле, крепежные винты и руководство пользователя. Есть все, что нужно и даже больше, вот и хорошо. Идём дальше.

Внешний вид

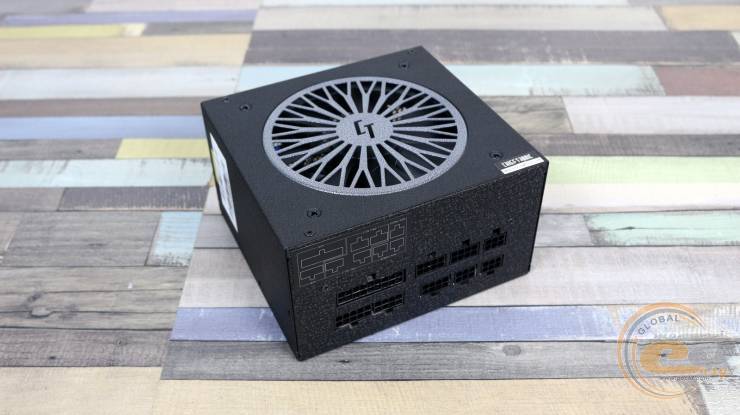

CHIEFTRONIC 750W BDK-750FC

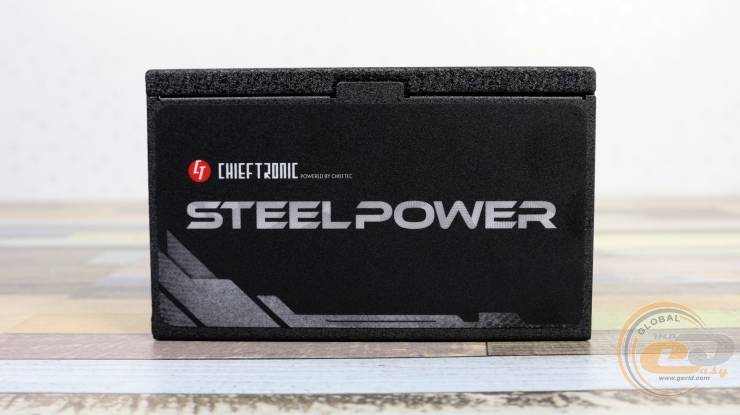

Черный матовый корпус CHIEFTRONIC SteelPower 750W имеет интересное рельефное покрытие. Оригинальность и узнаваемость добавляет также серая решетка над 120-мм вентилятором с вырезанной аббревиатурой "CT". Кстати, габариты корпуса минимальны – 140х150х86 мм. Похвально, учитывая немаленькую мощность устройства и модульное подключение кабелей.

Не забыли и о гарантийной наклейке на одном из крепежных винтов — на отечественных территориях она будет актуальна в течение 2 лет.

CHIEFTRONIC 750W BDK-750FC

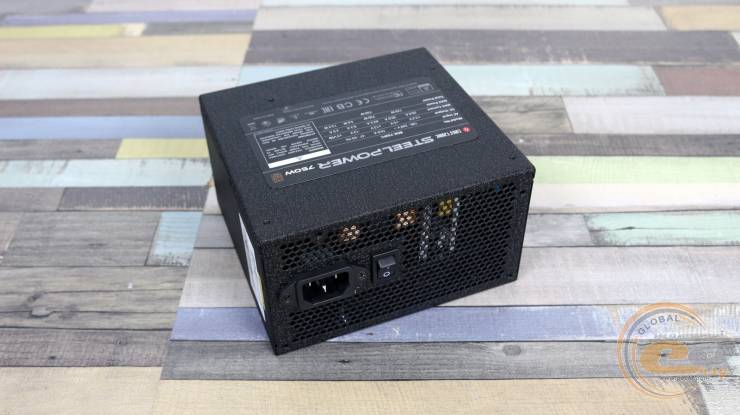

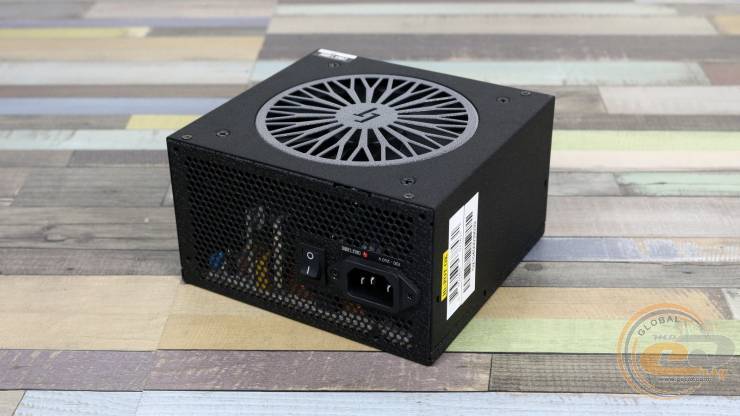

Тыловая сторона привычная — -соты-отверстия, выключатель и разъем питания.

CHIEFTRONIC 750W BDK-750FC

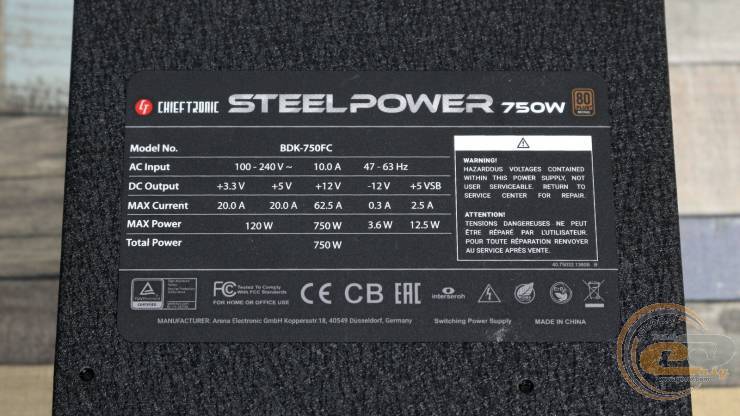

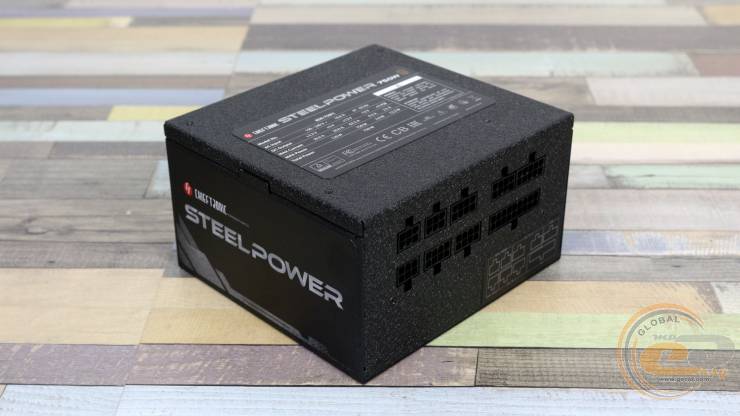

А вот основная наклейка расскажет кое-что интересное еще до грядущего "вскрытия". Да, имеем мощность линии +12В аналогичную номинальной — 750 Вт, что указывает на раздельную стабилизацию напряжений. Для младших линий +3,3В и +5В выделено 120 Вт, что тоже немало. Есть "в комплекте" и полноценная сертификация 80 PLUS Bronze с широким диапазоном напряжений.

CHIEFTRONIC 750W BDK-750FC

На одной из сторон тоже поместили наклейку, но это уже больше для красоты.

CHIEFTRONIC 750W BDK-750FC

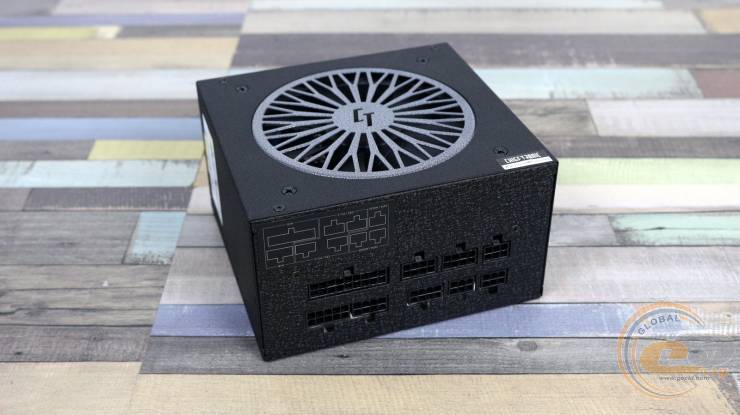

Все актуальные блоки питания CHIEFTRONIC могут полностью похвастаться модульным подключением кабелей.

CHIEFTRONIC 750W BDK-750FC

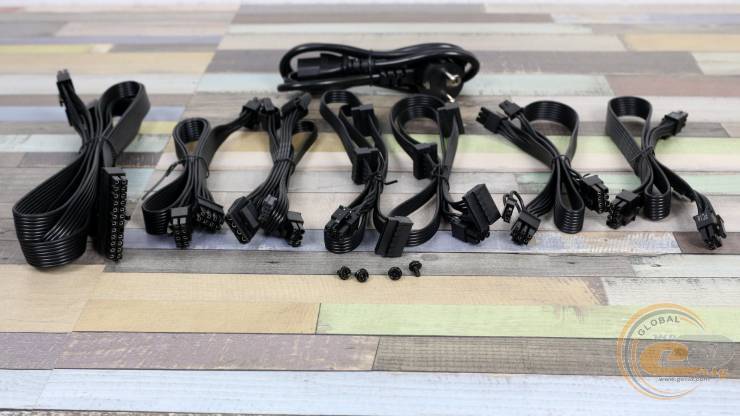

Здесь это гибкие шлейфы калибра 18 AWG (1,024 мм в диаметре с площадью сечения 0,823 мм2). Для периферии этого хватит с запасом, а вот для питания процессора и видеокарты - это некий хороший минимум.

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов к разъему (разъемам), см

Калибр

20+4-контактный ATX

1

65

18 AWG

(4+4)+8-контактный ATX12V

1

60-70

18 AWG

два 6+2-контактные PCIe

2

50-65

18 AWG

три SATA

2

50-65-80

18 AWG

три PATA + один FDD

1

50-65-80-90

18 AWG

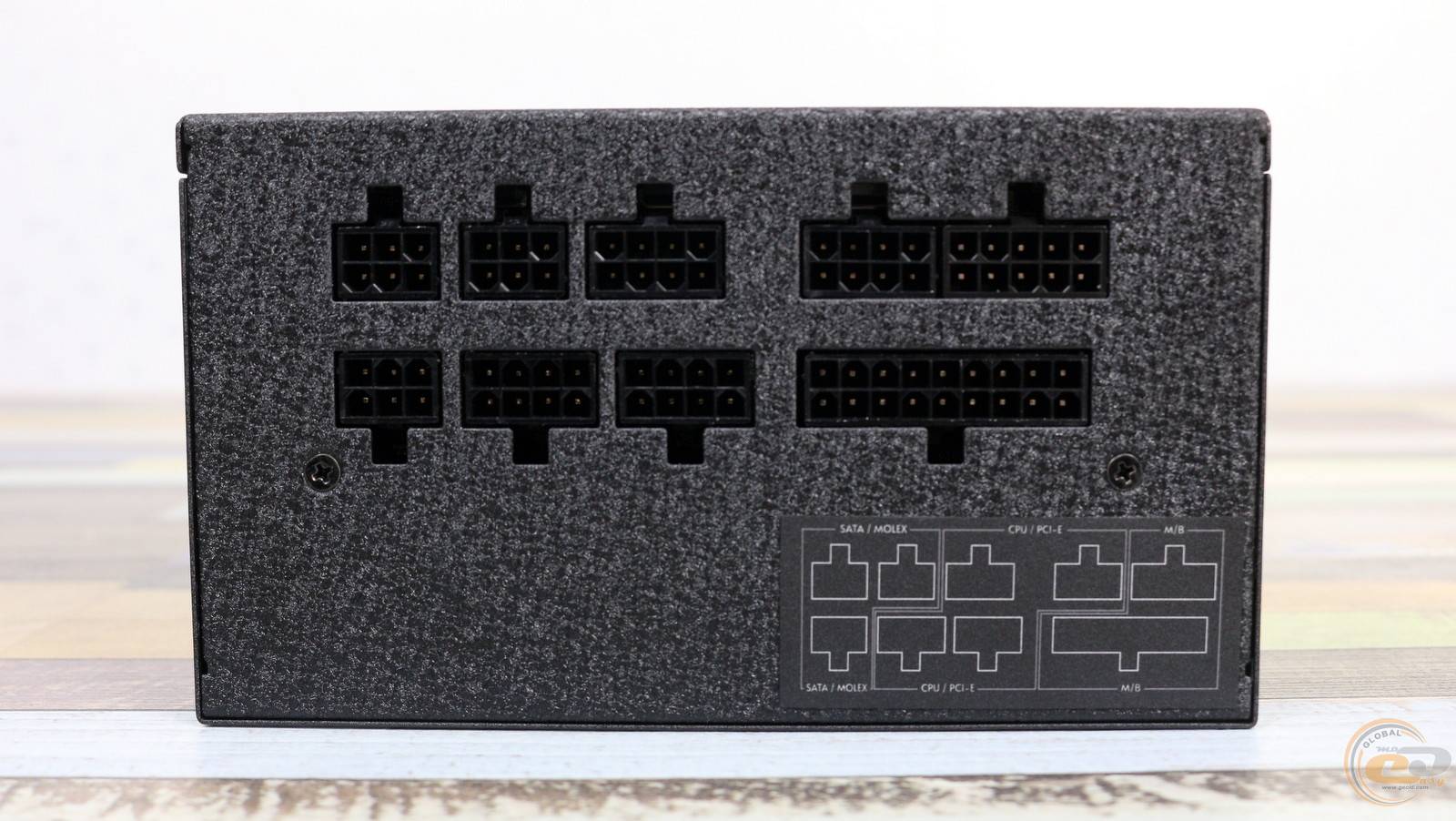

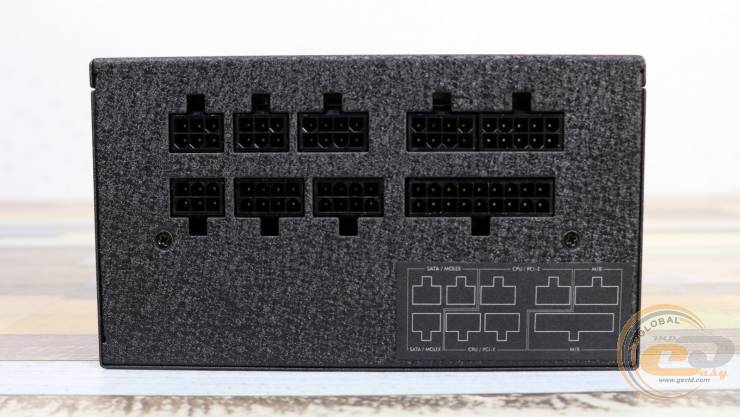

Основные коннекторы питания CHIEFTRONIC SteelPower 750W представлены 20+4-контактным ATX и парой 8-контактных ATX12V, один из которых разборный. В наличии также четыре разъема PCIe в 6+2-контактном исполнении для подключения пары видеокарт и это привилегия именно 750-ваттника, у младших решений их по два. А для периферии в общей сложности есть шесть SATA, три PATA и вечно живой FDD на трех отдельных кабелях. Длина проводов не рекордная, но для большинства сценариев ее должно быть достаточно.

CHIEFTRONIC 750W BDK-750FC

В корректном подключении разъемов поможет наклейка. К тому же они имеют разную форму контактов, поэтому проблем с этим не должно быть даже у новичка.

Внутреннее строение

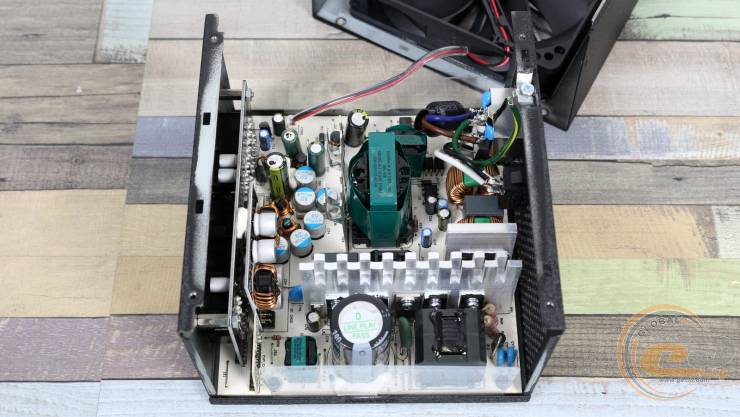

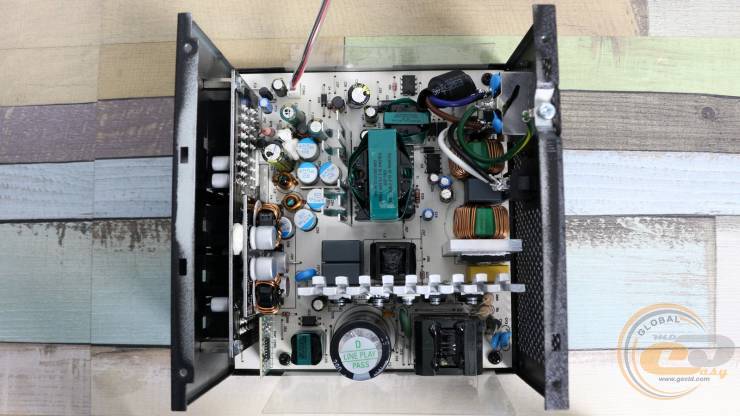

CHIEFTRONIC 750W BDK-750FC

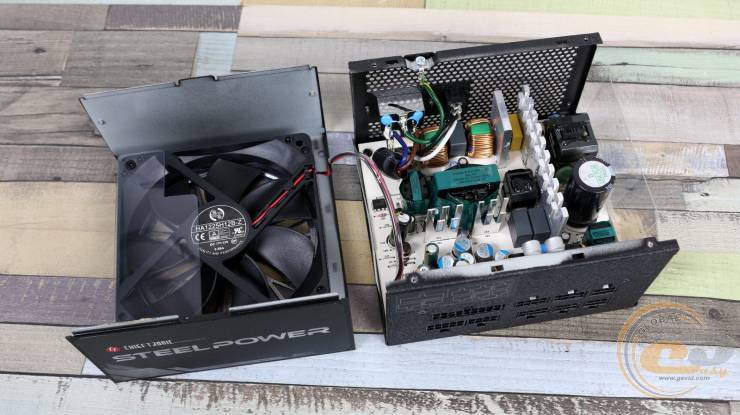

Что ж, а вот и то самое "вскрытие".

CHIEFTRONIC 750W BDK-750FC

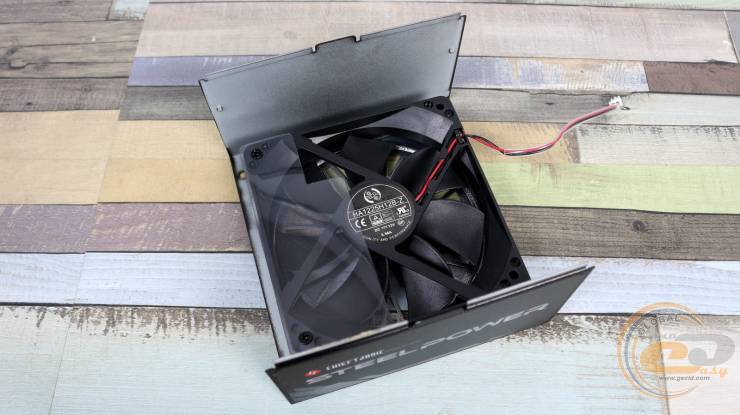

Как всегда, сначала несколько слов о вентиляторе. Сайт производителя БП сообщает, что в основе 120-мм Hong Hua HA1225H12B-Z лежит надежный гидродинамический подшипник. Через привычный 2-контактный коннектор пропеллер потребляет до 6,96 Вт (12 В при 0,58 А).

CHIEFTRONIC 750W BDK-750FC

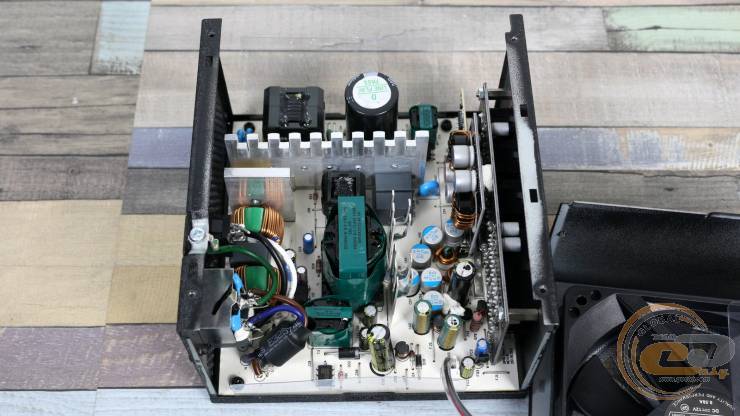

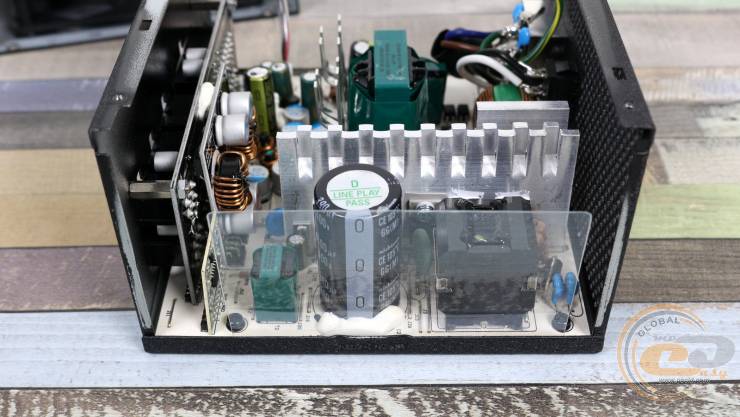

Отвод тепла от горячих компонентов внутри CHIEFTRONIC SteelPower 750W обеспечивают четыре радиатора: на диодной сборке, на силовых элементах модуля APFC и ключах преобразователя, а также пара на составляющих синхронного выпрямителя.

CHIEFTRONIC 750W BDK-750FC

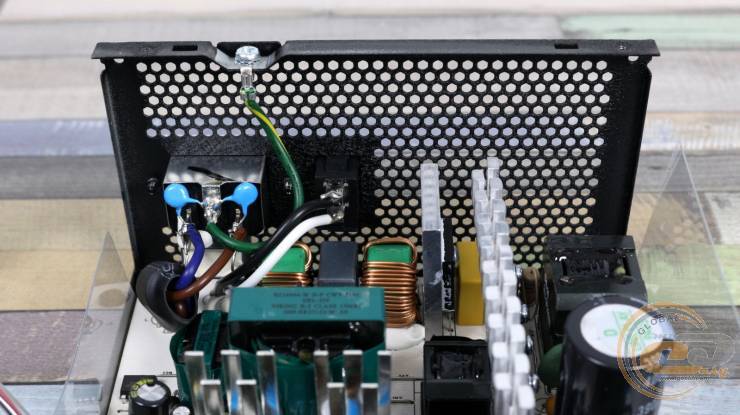

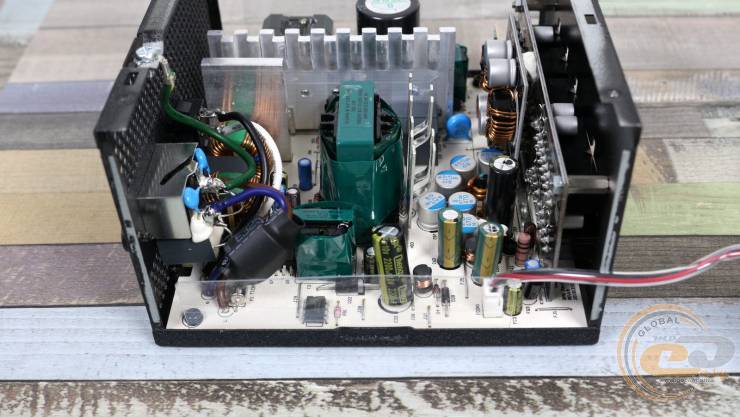

Двухкаскадный входной фильтр включает в себя все необходимые составляющие: пару катушек, кстати, больших размеров, три X- и четыре Y-конденсатора, плавкий предохранитель, небольшой варистор для ограничений скачков напряжения и терморезистор для ограничения пусковых токов. Ну и как же без диодного сборника, посаженного на радиатор. Правда, ее маркировку нам рассмотреть не удалось.

CHIEFTRONIC 750W BDK-750FC

На охладителе большего размера заметны пять элементов. Три из них – два транзистора и один диод Шоттки – являются элементами модуля AFPC и сотрудничают с распаянным рядом габаритным дросселем. Остальные два – это уже транзисторы первичного преобразователя.

CHIEFTRONIC 750W BDK-750FC

Контроллер модуля APFC Champion CM6500UNX расположен на отдельной дочерней плате неподалеку.

CHIEFTRONIC 750W BDK-750FC

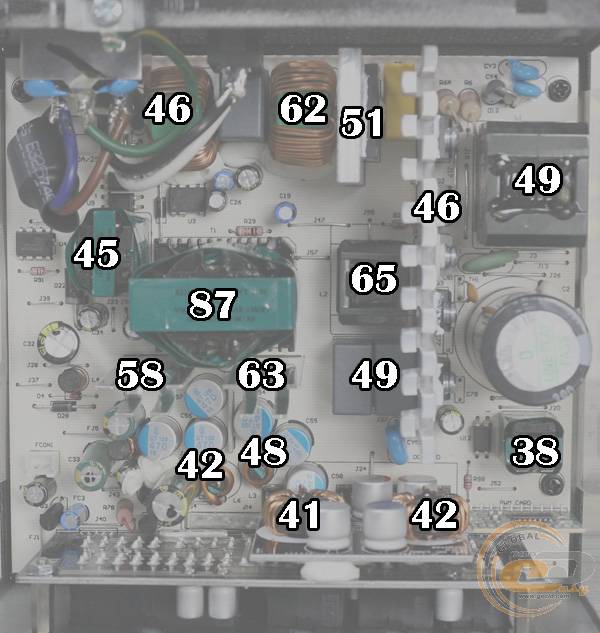

Еще один немаловажный элемент CHIEFTRONIC SteelPower 750W, который хотим рассмотреть подробнее – входной конденсатор. “Японец” Nichicon радует качеством и высокой рабочей температурой. А вот его емкость как для 750-ватника небольшая – всего 390 мкФ.

CHIEFTRONIC 750W BDK-750FC

Уже по цвету текстолита и элементам трансформаторов можно безошибочно определить производителя платформы – компанию CWT. Наличие пары транзисторов в первичном цепи и двух конденсаторов недвусмысленно говорят об использовании эффективной полумостовой (half-bridge) топологии. А дроссель рядом намекает на применение резонансного LLC-преобразователя.

CHIEFTRONIC 750W BDK-750FC

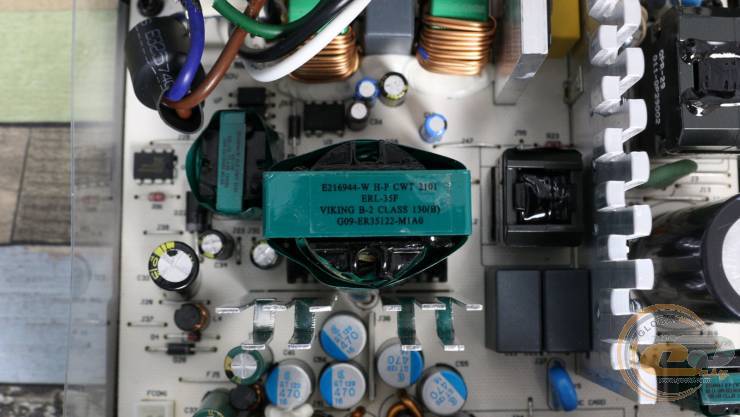

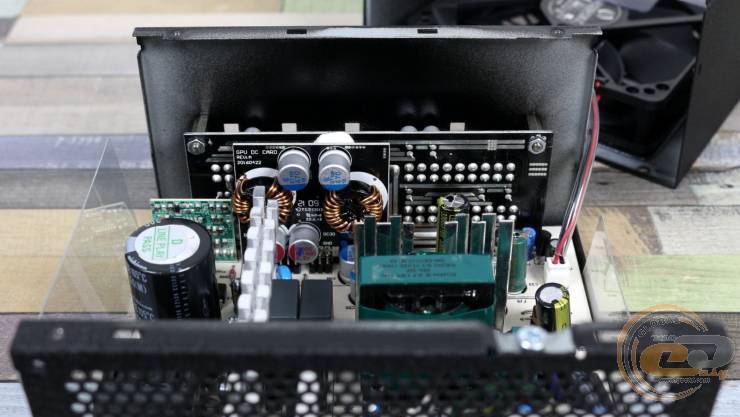

Одним из наиболее примечательных элементов есть трансформатор с обозначением ERL35. Отметим, что он маловат, как для заявленных 750 Вт мощности, поэтому вполне возможен его повышенный нагрев.

CHIEFTRONIC 750W BDK-750FC

Рядом видны два радиатора, которые охлаждают четыре транзистора в составе синхронного выпрямителя. Последние расположились по ту сторону платы.

CHIEFTRONIC 750W BDK-750FC

Еще одна дочерняя плата приютила элементы DC-DC-преобразователей, на выходе которых есть линии +3,3В и +5В.

Кстати, в этом узле, а также на плате с выходными разъемами и на основной PCB распаяно много твердотельных конденсаторов производства тайваньской компании Taiwan Chinsan Electronic. Однако здесь есть и бюджетные электролиты производства Тайваня CapXon и Китая ChengX.

CHIEFTRONIC 750W BDK-750FC

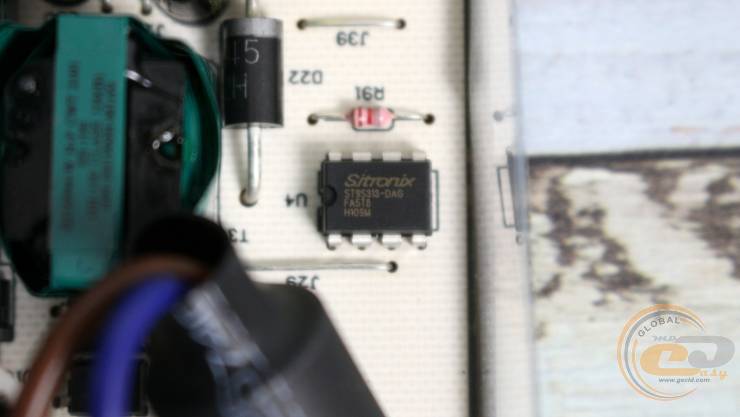

Микросхема ST9S313-DAG помогла достичь полного списка защит:

  • от повышенного выходного напряжения (OVP);
  • от пониженного выходного напряжения (UVP);
  • от короткого замыкания (SCP);
  • от перегрузки по мощности (OPP);
  • от перегрузки по току каждого канала (OCP);
  • от перегрева (OTP);
  • от всплесков пусковых токов (SIP).

Кросс-нагрузочные характеристики

А теперь пора тестов!

Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

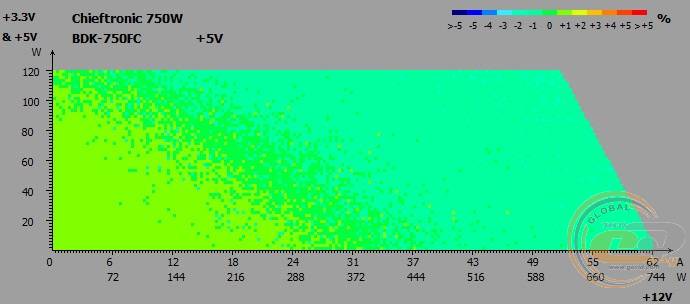

CHIEFTRONIC 750W BDK-750FC

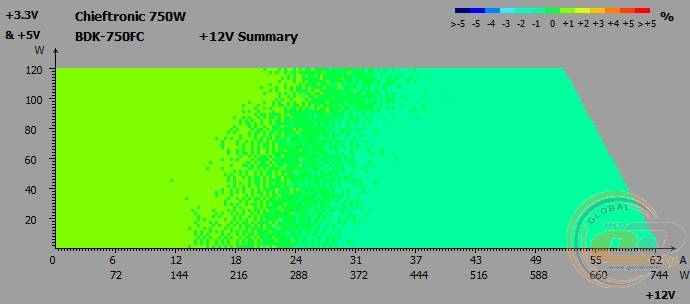

CHIEFTRONIC 750W BDK-750FC

CHIEFTRONIC 750W BDK-750FC

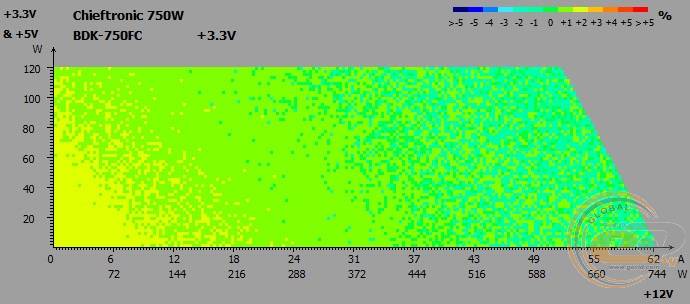

Во время кросс-нагрузочных тестов на основных линиях питания CHIEFTRONIC SteelPower 750W были зафиксированы следующие отклонения:

  • линия +3,3В: от –1% до +2%;
  • линия +5В: от –1% до +1%;
  • линия +12В: от –1% до +1%.

На всех каналах есть образцовые показатели, свойственные топовым устройствам – отклонения в узком диапазоне от -1% до +2%.

Шумы и пульсации на всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

  • линии +3,3В и +5В: 50 мВ;
  • линия +12В: 120 мВ.

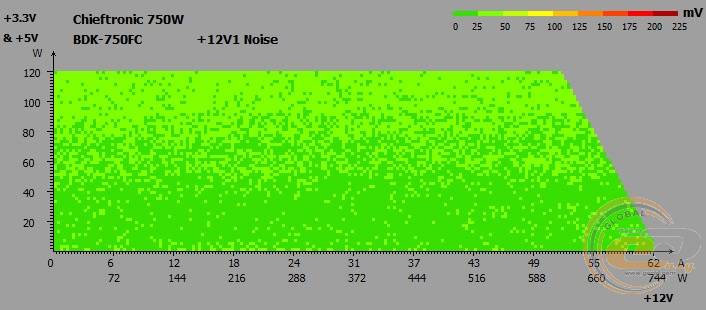

CHIEFTRONIC 750W BDK-750FC

CHIEFTRONIC 750W BDK-750FC

CHIEFTRONIC 750W BDK-750FC

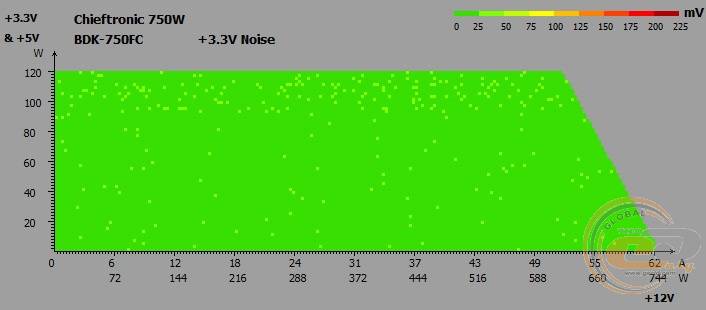

Пульсации также уложились в требования — есть до 50 мВ, к тому же на всех трех каналах.

Очередная линия питания + 5VSB

CHIEFTRONIC 750W BDK-750FC

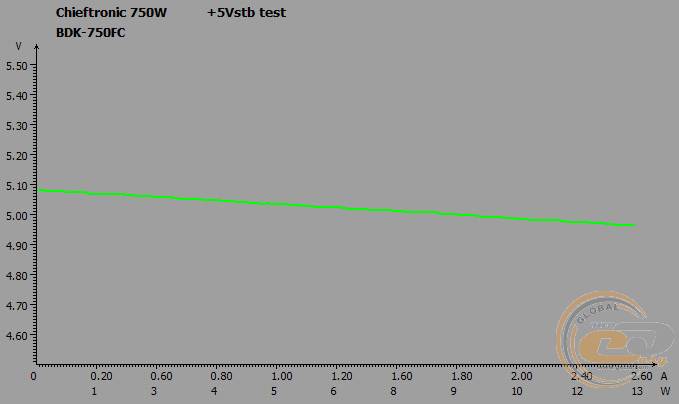

Состояние дежурной линии питания в блоке CHIEFTRONIC SteelPower 750W замечаний не вызывает. В зависимости от нагрузки напряжение на ней изменяется в допустимых пределах: от 5,08 до 4,97 В (от +1,6% до -0,6%), даже и близко не выходя за пределы ±5%.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузки, Вт

75

150

235

300

450

500

570

650

700

750

Нагрузки*, %

10

20

31

40

60

67

76

87

93

100

PFC

0,79

0,9

0,93

0,94

0,96

0,97

0,97

0,97

0,98

0,98

Нагрузка* – нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC блока питания тоже не подвел. При потребляемой мощности в 150 Вт коэффициент PFC достиг 0,9. Максимальное значение (0,98) зафиксировано при нагрузке 700 Вт и выше.

КПД

CHIEFTRONIC 750W BDK-750FC

А что здесь у нас с КПД? Тест реальной эффективности при различных нагрузках подтвердил соответствие модели CHIEFTRONIC SteelPower 750W стандарту 80 PLUS Bronze для напряжения 230 В. При нагрузке 20%, 50% и 100% от номинальной мощности КПД блока питания превышает 85%, 88% и 88%. А пиковое значение 92,3% достойно сертификата 80 PLUS Gold.

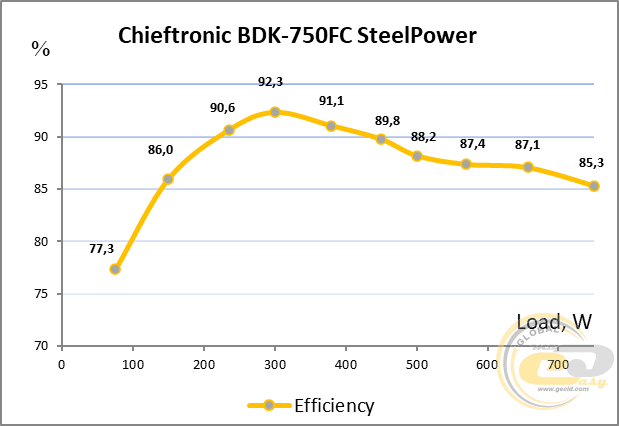

Наиболее эффективным герой обзора оказался при нагрузке от 230 до 430 Вт – в этом диапазоне его КПД превышает 90%.

Система охлаждения и температурный режим

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составляло около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла около 23-27°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С вполне допустима. В то же время самая нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

CHIEFTRONIC 750W BDK-750FC

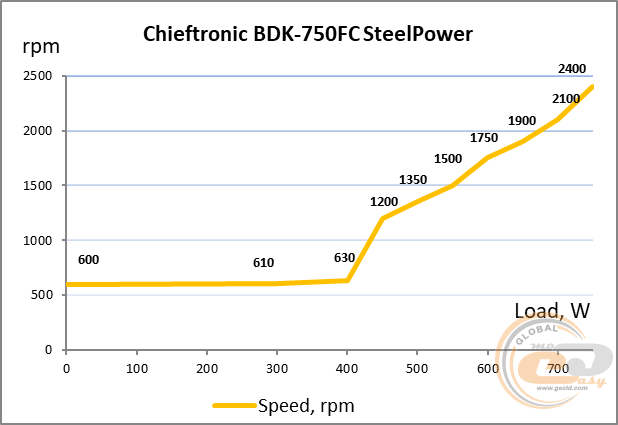

Вплоть до отметки 400 Вт вертушка CHIEFTRONIC SteelPower 750W вращается очень медленно — до 630 об/мин, поэтому устройство работает почти беззвучно. А вот дальше скорость вращения вентилятора заметно растет, а с ней и уровень шума – от тихого при 400-500 Вт до некомфортного при 650-750 Вт. Гибридный режим работы СО, в отличие от CHIEFTRONIC PowerPlay, здесь не предусмотрен.

CHIEFTRONIC 750W BDK-750FC

Теперь о температурах. Главный трансформатор прогрелся до 87°C — значение не критическое, но достаточно высокое, особенно учитывая заметный гул вентилятора. Поэтому наиболее комфортным для ушей пользователя и внутренних компонентов мы назвали бы мощность до 650 Вт.

Посторонние шумы при работе блока питания

Как показала практика, на всем диапазоне номинальной мощности CHIEFTRONIC PowerPlay 750W не воспроизводит дополнительных шумов в виде раздражающего писка дросселей или характерного жужжания трансформатора.

OverLOAD

Учитывая достаточно заметный шум вентилятора и нагрев трансформатора в номинальном режиме, тест на перегрузку мы не проводили.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы был задействован мощный 8-ядерный процессор Intel Core i7-10700K без разгона. В качестве видеоускорителей мы использовали PowerColor Radeon RX 6800 XT Red Dragon и ASUS ROG Strix GeForce RTX 2080 Ti OC. TDP каждого из них близок к 250-300 Вт.

Наименование

Модель

Материнская плата

MSI MAG Z490 TOMAHAWK (Socket LGA1200, Z490)

Процессор

Intel Core i7-10700K (Socket LGA1200, 8/16 x 3,8 – 5,1 ГГц; 125 Вт TDP)

Кулер

Noctua NH-U14S

Оперативная память

2x8 ГБ DDR4-4000 Kingston Fury Renegade (KF4000C19D4/8GX)

Видеокарты

PowerColor Radeon RX 6800 XT Red Dragon 16 ГБ GDDR6 (x16 PCIe 4.0)

ASUS ROG Strix GeForce RTX 2080 Ti OC (x4 PCIe 3.0)

SSD

Kingston SUV500 480 ГБ

Корпус

be quiet! Pure Base 600 Window

Ватметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Измерения проводились в двух режимах: "Простой" и "Максимальная нагрузка", которая создавалась с помощью стресс-тестов AIDA FPU и GPUs. При тестировании общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, напряжение на линиях питания +12В, +5В и +3,3В фиксировалось с помощью мультиметра MASTECH MY64.

В результате измерения питающего напряжения на выходных линиях были получены следующие значения:

Режим

Величина, В

Отклонение, %

+12В

Idle

12,15

+1,3

Burn

12,32

+2,7

+5В

Idle

5,08

+1,6

Burn

5,17

+3,4

+3,3В

Idle

3,37

+2,1

Burn

3,44

+4,2

Входящее энергопотребление, Вт

Idle

62

Burn

750

Использование DC-DC-преобразователей позволило избежать просадок напряжения и получить сравнительно небольшие их отклонения на трех основных линиях, которые укладываются в 5% нормы.

Энергопотребление в простое и выключенном состоянии компьютера

В дополнение ко всему вышеперечисленному, блок питания CHIEFTRONIC SteelPower 750W порадует своего владельца низким энергопотреблением в выключенном состоянии 2 Вт компьютера и в спящем режиме 4 Вт.

Итоги

CHIEFTRONIC 750W BDK-750FC

Знакомство с 750-ваттным CHIEFTRONIC PowerPlay 750W в свое время доставило нам много положительных впечатлений. Поэтому более доступный блок питания CHIEFTRONIC SteelPower 750W (BDK-750FC) был для нас не менее интересен.

Из общих черт отметим красивый неординарный корпус (касается оформления и даже покрытия), полностью модульную систему кабелей-шлейфов, достаточное количество коннекторов, среди них два ATX12V, качественный подшипник вентилятора, полный перечень защит, современную платформу с DC-DC-преобразователями, японский входной конденсатор и отличные исходные показатели. Что ж, список действительно немаленький.

Но у "бронзовой" модели есть и следы экономии. Во-первых, это наличие среди конденсаторов и тайваньских и даже китайских конденсаторов, в то время как внутри PowerPlay все электролиты были родом из Японии. А, во-вторых, имеем достаточно громкую работу вентилятора при нагрузке более 650 Вт. Очевидно, на такой шаг производитель пошел сознательно, чтобы главный трансформатор чувствовал себя относительно комфортно.

И с этими особенностями многие вполне могли бы мириться. Но... На момент написания обзора цена "бронзового" CHIEFTRONIC SteelPower 750W и "золотого" CHIEFTRONIC PowerPlay 750W почти одинакова - разница всего около ₴100. Кроме того, за схожую стоимость предлагается еще одно "золотое" решение CHIEFTEC Polaris 750W (PPS-750FC) с японско-тайваньской начинкой. Если такое положение вещей будет и дальше, то в ценовом диапазоне около ₴3000 мы все же советуем обращать внимание на упомянутые модели с сертификатом 80 PLUS Gold.

Достоинства:

  • хороший уровень КПД (80 PLUS Bronze);
  • полумостовая резонансная топология и DC-DC-преобразователи;
  • очень хорошее состояние напряжений на основных линиях питания;
  • отсутствие просадки напряжений при подключении к мощной конфигурации;
  • низкие пульсации;
  • наличие всех видов защит;
  • возможность работы в широком диапазоне сетевого напряжения;
  • входной японский высокотемпературный конденсатор;
  • полностью модульная система кабелей-шлейфов;
  • четыре 6+2-контактных разъема PCIe;
  • 120-мм вентилятор на шарикоподшипнике.

Особенности:

  • Элементная база включает в себя, как надежные японские, так и более доступные тайваньские и китайские конденсаторы.


Автор: Олесь Пахолок
Перевод: Лилия Масюк

Выражаем благодарность компании CHIEFTEC за предоставленный для тестирования блок питания.
