Обзор блока питания Cooler Master MWE Bronze 650: настоящая «бронза»

28-10-2019

Cooler Master MWE Bronze 650

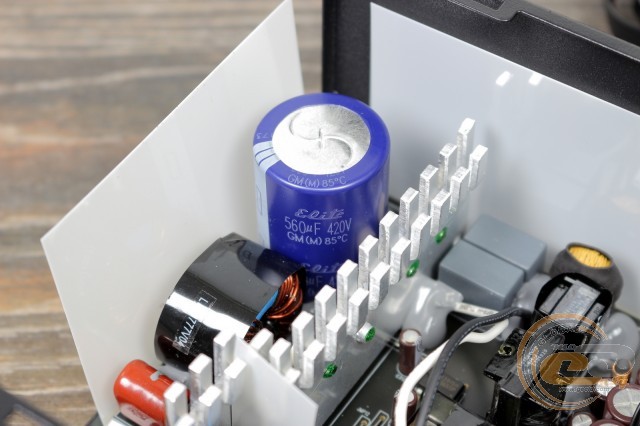

Емкость входного конденсатора в 560 мкФ является весьма достойной для 650-ваттного БП. Он принадлежит к низкотемпературной серии (85°С) и имеет тайваньскую родословную.

Cooler Master MWE Bronze 650

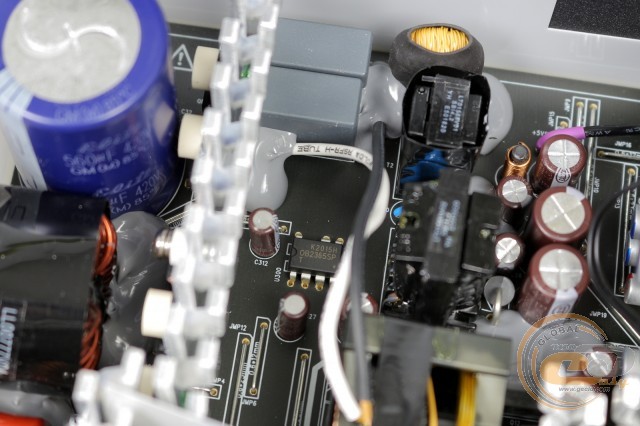

ШИМ-контроллер представлен чипом OnBright OB2365SP. Судя по информации в интернете, пока он встречается только внутри устройств линейки Cooler Master MWE. Интересно, как он покажет себя на практике.

Cooler Master MWE Bronze 650

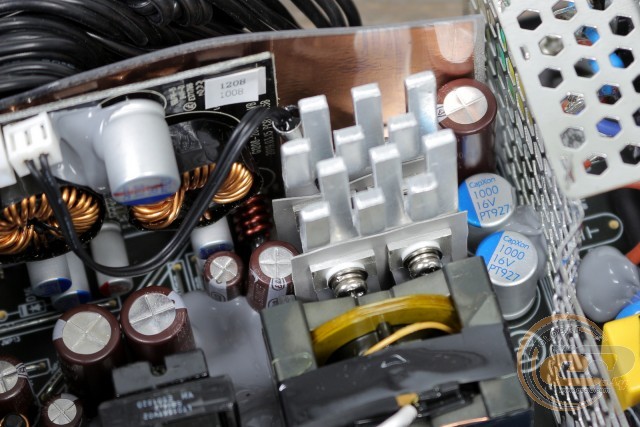

Низковольтная часть реализована на базе DC-DC-преобразователей. Силовые элементы приютились на двух отдельных радиаторах. В наличии есть термодатчик, поэтому частота вращения вертушки зависит от реального нагрева, а не от нагрузки. Как мы увидим далее, здесь он просто необходим.

Cooler Master MWE Bronze 650

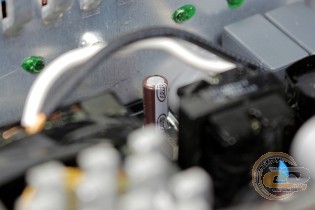

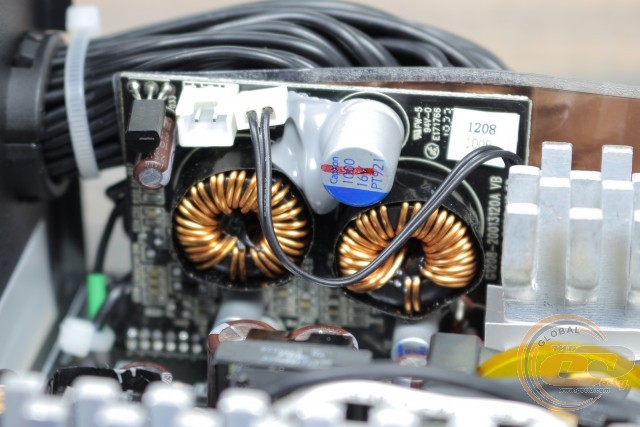

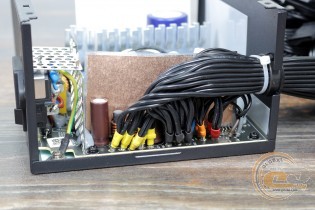

Конденсаторы и катушки вторичного преобразователя разместились на рядом стоящей плате.

Cooler Master MWE Bronze 650 Cooler Master MWE Bronze 650

По всему источнику применяются электролитические конденсаторы от той же Elite. Твердотельные решения также родом из Тайваня, но уже производства CapXon.

Согласно спецификации ШИМ-контроллера, именно на него возложена также функция защиты от различных факторов:

  • повышенного выходного напряжения (OVP);
  • пониженного выходного напряжения (UVP);
  • короткого замыкания (SCP);
  • перегрузки по мощности (OPP);
  • перегрева (OTP).

Приятно видеть здесь столь большой перечень.

Кросс-нагрузочные характеристики

Собрать источник обратно было несложно, тем более что есть сильный стимул – тесты.

Напомним, что нормы стандарта ATX12V предусматривают допустимые отклонения напряжений для всех линий питания в пределах ±5% от их номинала.

Cooler Master MWE Bronze 650

Cooler Master MWE Bronze 650

Cooler Master MWE Bronze 650

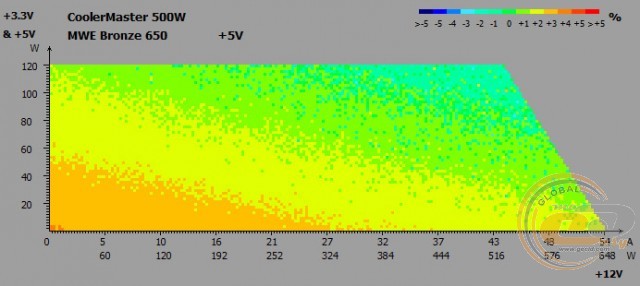

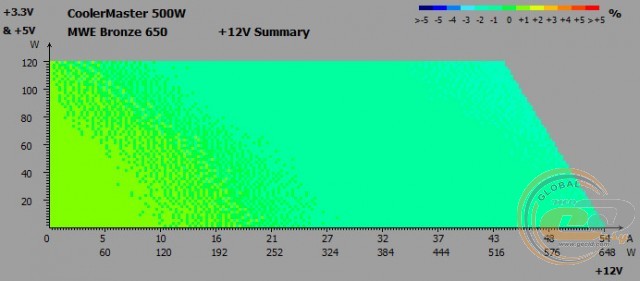

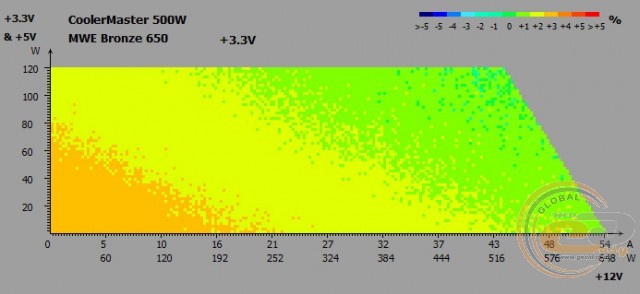

Во время кросс-нагрузочных тестов на основных линиях питания Cooler Master MWE Bronze 650 были зафиксированы следующие отклонения напряжений:

  • линия +3,3В: от +1% до +3%;
  • линия +5В: от -1% до +3%;
  • линия +12В: от -2% до +1%;

Как видно, выхода за пределы допустимого диапазона не было, да и отклонения на всех трех линиях были небольшими. Так, на самом востребованном канале +12В они составили всего 3% при норме 10% (±5%).

Шумы и пульсации во всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

  • линии +3,3В и +5В: 50 мВ;
  • линия +12В: 120 мВ.

Cooler Master MWE Bronze 650

Cooler Master MWE Bronze 650

Cooler Master MWE Bronze 650

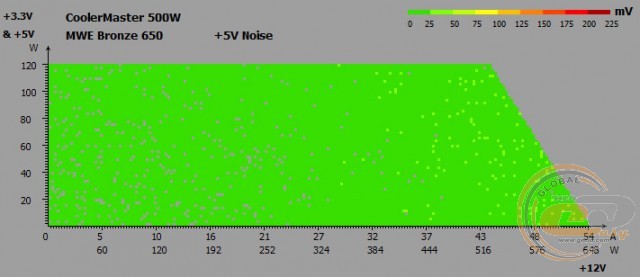

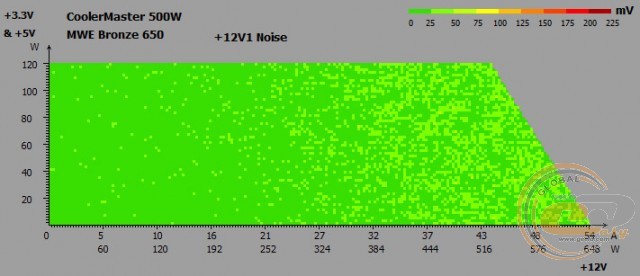

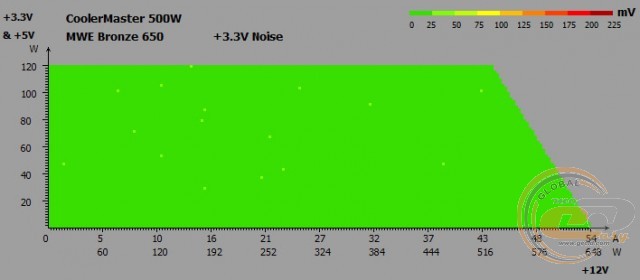

Да и с пульсациями все отлично – имеем значения до 50 мВ почти на всем диапазоне, с редкими скачками до 75 мВ на линии +12В.

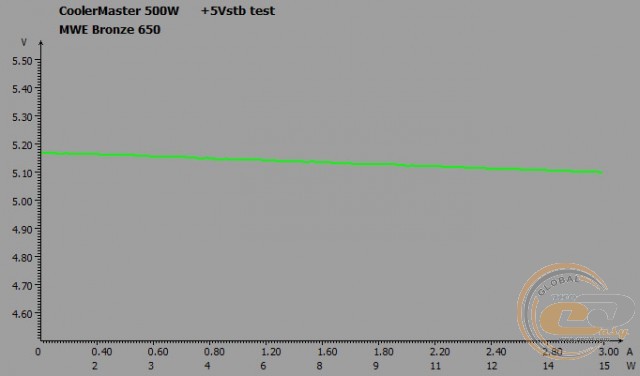

Дежурная линия питания +5VSB

Cooler Master MWE Bronze 650

Дежурная линия питания Cooler Master MWE Bronze 650 оказалась самой позитивной – совершенно никаких просадок. В зависимости от нагрузки напряжение на ней меняется в пределах нормы: от 5,17 до 5,1 В (от +3,4% до +2%), не выходя за рамки ±5%.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка, Вт

60

90

130

200

260

330

400

550

650

Нагрузка*, %

9

14

20

31

40

51

62

85

100

PFC

0,62

0,72

0,8

0,86

0,9

0,92

0,94

0,96

0,96

Нагрузка* − нагрузка в процентном отношении к номинальной мощности блока питания.

Коэффициент PFC оказался несколько ниже, чем в протестированных ранее моделях. Тем не менее он соответствует стандарту 80 PLUS Bronze – требуемое значение 0,9 достигается при 40%-ой нагрузке. Максимум же составил 0,96. Напомним, что при сертификации «бронзой», «серебром» или «золотом» данный показатель должен достигать значения 0,9 при нагрузке не более чем 50%.

КПД

Cooler Master MWE Bronze 650

Тест реальной эффективности при разных нагрузках продемонстрировал высокий КПД Cooler Master MWE Bronze 650, который отлично вписывается в стандарт 80 PLUS Bronze. Так, при нагрузках 20%, 50% и 100% от номинальной мощности КПД блока питания даже превышал необходимые 81%, 85% и 81% на 1-3%.

На диапазоне от 185 Вт до номинальных 650 Вт эффективность источника равна 84% и выше, при этом он сможет служить в роли обогревателя мощностью от 30 до 103 Вт.

Система охлаждения и температурный режим

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла приблизительно 23°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С является вполне допустимой. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

Cooler Master MWE Bronze 650

В простое или при невысокой нагрузке системы блок питания вас не потревожит: до отметки 250 Вт (согласно официальному сайту, до температуры 40°C) вентилятор не вращался вовсе. Далее пропеллер быстро набирает обороты, хотя при нагрузке вплоть до 400 Вт также можно рассчитывать на его тихую работу. И лишь при дальнейшем увеличении нагрузки шум уже будет выделяться на фоне остальных компонентов, особенно с отметки 2000 об/мин или 500 Вт.

Диапазон мощности

Уровень шума

До 250 Вт

Бесшумно

От 250 до 300 Вт

Очень тихо

От 300 до 400 Вт

Тихо

От 400 до 500 Вт

Ниже среднего

От 500 до 650 Вт

Средний

Cooler Master MWE Bronze 650

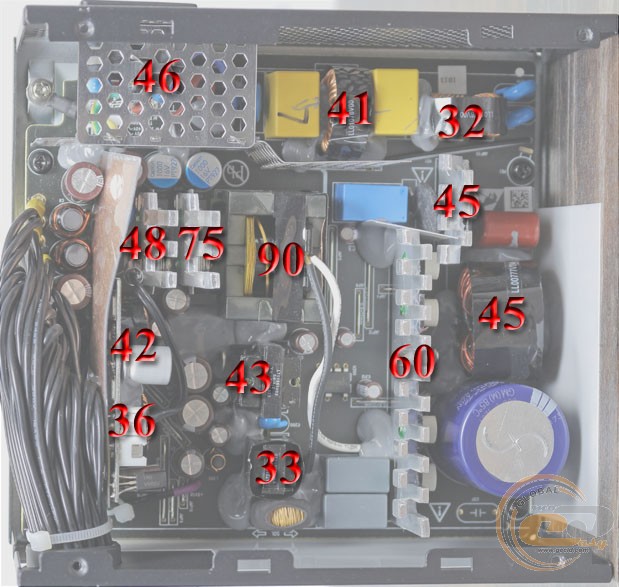

Несмотря на шуструю работу вертушки, главный трансформатор нагрелся до 90°C. Остальные компоненты были заметно холоднее, что уже хорошо. Но проводить эксперимент по перегрузке мы все же не решились.

Посторонние шумы во время работы блока питания

Как показала практика, на всем диапазоне номинальной мощности Cooler Master MWE Bronze 650 не издает никаких дополнительных шумов в виде раздражающего писка дросселей или характерного гудения трансформатора. Так что в пассивном режиме работы СО данный БП будет действительно бесшумным.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы был задействован мощный 6-ядерный процессор Intel Core i7-4960X в разгоне до 4,4 ГГц. В качестве видеоускорителей использовали ASUS ROG Strix GeForce RTX 2080 Ti OC edition и Palit GeForce RTX 2060 SUPER GP OC.

Материнская плата

ASUS P9X79 PRO (Socket LGA2011, Intel X79 Express)

Процессор

Intel Core i7-4960X (Socket LGA2011, 3,6 ГГц, L3 12 МБ) @4,4 ГГц, 1,3 В

Кулер

Thermalright TRUE Spirit 120M

Оперативная память

4 x DDR3-1333 4096 MБ Transcend PC3-10600

Видеокарта

ASUS ROG Strix GeForce RTX 2080 Ti OC edition

Palit GeForce RTX 2060 SUPER GP OC

Жесткий диск

WD Caviar Blue 1 ТБ (WD10EALX)

Корпус

Spire SwordFin SP9007B с двумя 120-мм вентиляторами

Ваттметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Измерения производились в двух режимах: «Простой» и «Максимальная загрузка», которая создавалась с помощью стресс-теста AIDA64 FPU+GPUs. Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, напряжение на линиях питания +12В, +5В и +3,3В фиксировалось с помощью мультиметра MASTECH MY64.

В результате измерения напряжения питания на выходных линиях были получены следующие значения:

Режим

Величина, В

Отклонение, %

+12В

Idle

12,17

+1,4

Burn

12,14

+1,2

+5В

Idle

5,17

+3,4

Burn

5,18

+3,6

+3,3В

Idle

3,39

+2,7

Burn

3,38

+2,4

Входное энергопотребление, Вт

Idle

101

Burn

696

Как в простое, так и при нагрузке столь мощной конфигурации блок питания демонстрирует образцовые показатели. «Штиль» в изменении напряжений и их положительные значения обещают высокую стабильность работы системника, даже при разгоне комплектующих. По всей видимости, схемотехника подобрана с хорошим запасом. Если бы не высокий нагрев трансформатора, данный источник наверняка хорошо зарекомендовал бы себя в тесте на перегрузку.

Энергопотребление в простое и в выключенном состоянии компьютера

А вот здесь совершенно никаких сюрпризов. Энергопотребление Cooler Master MWE Bronze 650 в выключенном состоянии компьютера (3 Вт) и в спящем режиме (7 Вт) соответствует показателям других близких по мощности решений, побывавших в нашей тестовой лаборатории.

Итоги

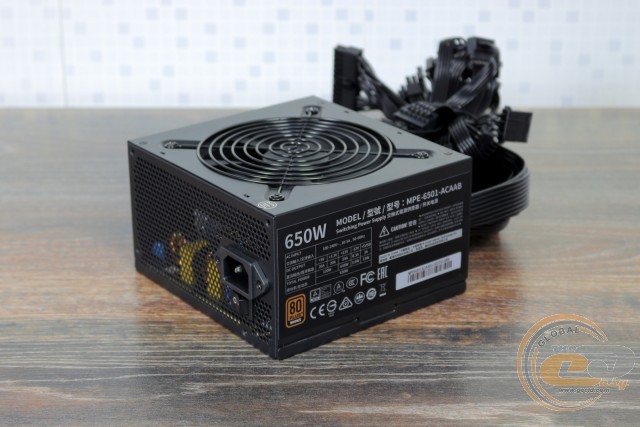

Cooler Master MWE Bronze 650

Приблизительно за $50 можно купить «бронзовое» решение мощностью не менее 650 Вт, а за $60 – модель с частично модульными кабелями. Так почему протестированный блок стоимостью около $70 все же заслуживает нашего внимания?

Во-первых, Cooler Master MWE Bronze 650 на ура справляется со своей прямой обязанностью. В отличие от большинства более доступных моделей, здесь применяются DC-DC-преобразователи вместо групповой стабилизации. Это гарантирует стабильность напряжений на всем рабочем диапазоне и отсутствие их просадок. Во-вторых, здесь имеется не условный «230 Only», а полноценный 80 PLUS Bronze с высоким КПД и возможностью работы в широком диапазоне напряжений. На этом список преимуществ не заканчивается. Плоские провода в виде шлейфов, надежный гидродинамический подшипник вентилятора и возможность работы СО в пассивном режиме при низких нагрузках однозначно порадуют будущего владельца.

Смущает лишь высокий нагрев главного трансформатора, поэтому не советуем перегружать устройство. Но даже конфигурацию с мощным многоядерным процессором и парой видеокарт средней производительности данный БП потянет без проблем.

В итоге Cooler Master MWE Bronze 650 смотрится поинтереснее большинства доступных решений аналогичной мощности. Но в некоторых моментах покупателю все же придется идти на компромисс, что естественно для данного ценового сегмента.

Достоинства:

  • хороший уровень КПД (соответствие сертификату 80 PLUS Bronze);
  • современная схемотехника с использованием DC-DC-преобразователей;
  • хорошее состояние напряжений на линиях питания;
  • отсутствие просадок напряжений при подключении к мощной конфигурации;
  • очень низкие пульсации;
  • наличие ряда защит;
  • провода в виде гибких шлейфов;
  • надежный гидродинамический подшипник вентилятора;
  • пассивный режим работы СО при низких нагрузках;
  • низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера;
  • активный метод компенсации реактивной мощности.

Особенности:

  • использование тайваньских конденсаторов;
  • заметный нагрев главного трансформатора.
