Обзор DeepCool PL800D: «бронзовый» 800-ваттный блок питания по доступной цене

Если вы ищете сравнительно недорогой блок питания высокой мощности, то 800-ваттный DeepCool PL800D полностью отвечает этим требованиям.

Его цена составляет ₴3800, в то время как аналогичная 650-ваттная модель обойдется в ₴2900, а 750-ваттная — в ₴3500. Все представители данной серии оснащены DC-DC-преобразователями, самым современным коннектором PCIe 5.1 (12V-2x6) для подключения видеокарт и имеют 5-летнюю гарантию. А вот о схемотехнике, уровне шума, нагревании и стабильности выходных напряжений мы подробно расскажем на примере старшей модели линейки.

Спецификация

Модель	DeepCool PL800D (PL800D-FC)
Тип	ATX12V V3.1
Максимальная мощность, Вт	800
Мощность канала +12В, Вт.	798
Мощность линий +3,3В и +5В, Вт.	100
Количество линий +12В	1
Максимальный ток канала +3,3В, А	20
Максимальный ток канала +5В, А	20
Максимальный ток канала +12В, А	66,5
Максимальный ток канала –12В, А	0,3
Максимальный ток канала +5Vsb (дежурная линия питания), А	3,0
Входное напряжение, В	100 − 240
Входной ток, А	5 – 10
КПД, %	≤87
Сертификация 80 PLUS	Bronze
Сертификация Cybenetics	Silver
Метод компенсации коэффициента мощности	Активный
Коэффициент мощности (PF), %	≤98
PCIe-разъемов	3 (6+2- контактные)
Разъем PCIe 5.1 (12V-2x6)	1 (450 Вт)
Модульный	Нет
Размеры вентилятора, мм	120 х 120 х 25
Тип подшипника вентилятора	Hydro Bearing (гидравлический)
Защиты	OPP, OVP, UVP, OCP, OTP, SCP, SIP
Размеры (Д х Ш х В), мм	140 х 150 х 86
Время наработки на отказ, часов	100 000
Гарантия, лет	5
Сайт производителя	DeepCool
Страница устройства	DeepCool PL800D

Упаковка и комплект поставки

Коробка из простого картона обычно дополнена очень информативной цветной вставкой.

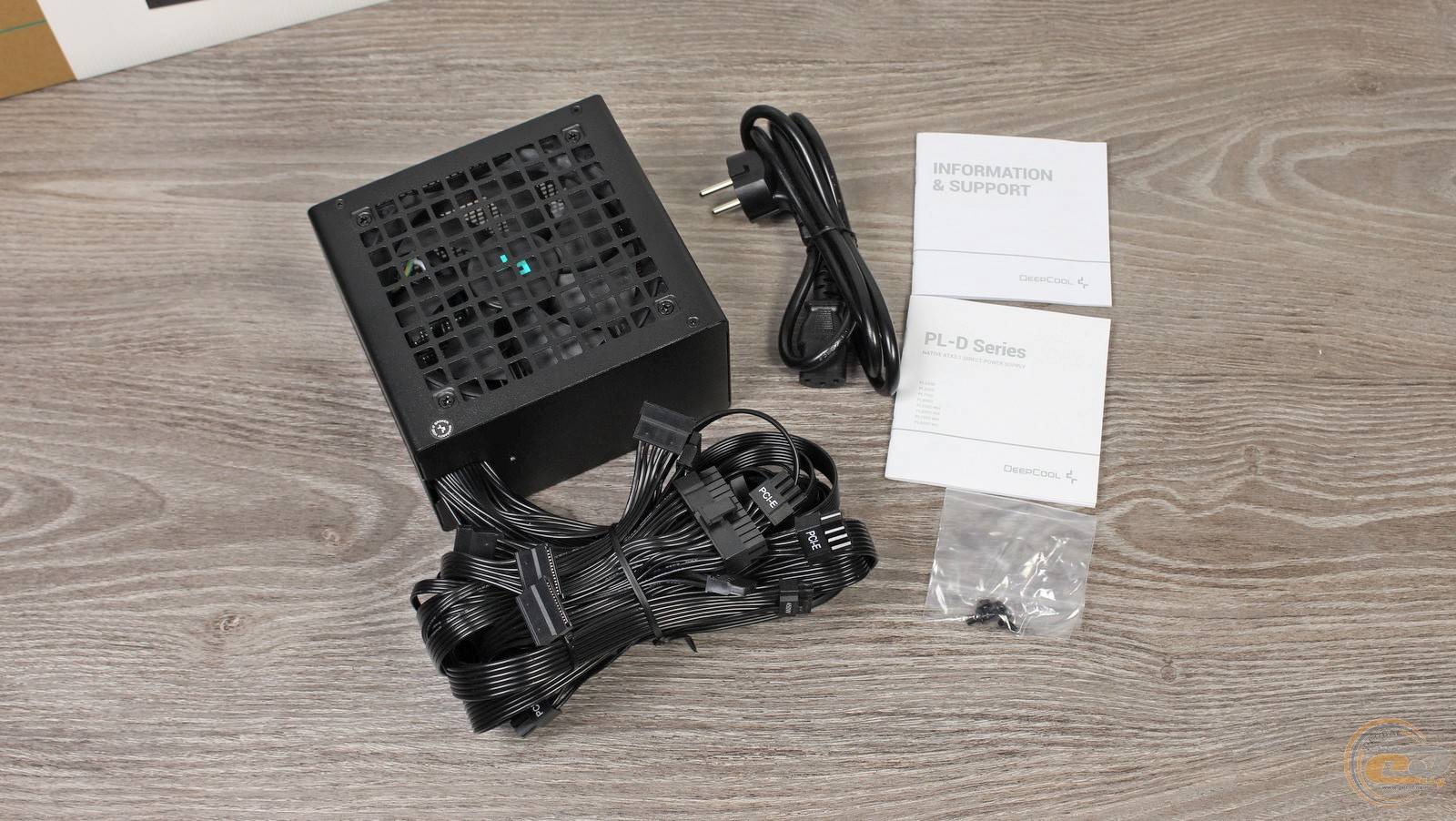

Комплектация включает в себя самое необходимое: входной питающий кабель, крепежные винты и бумажную документацию.

Внешний вид

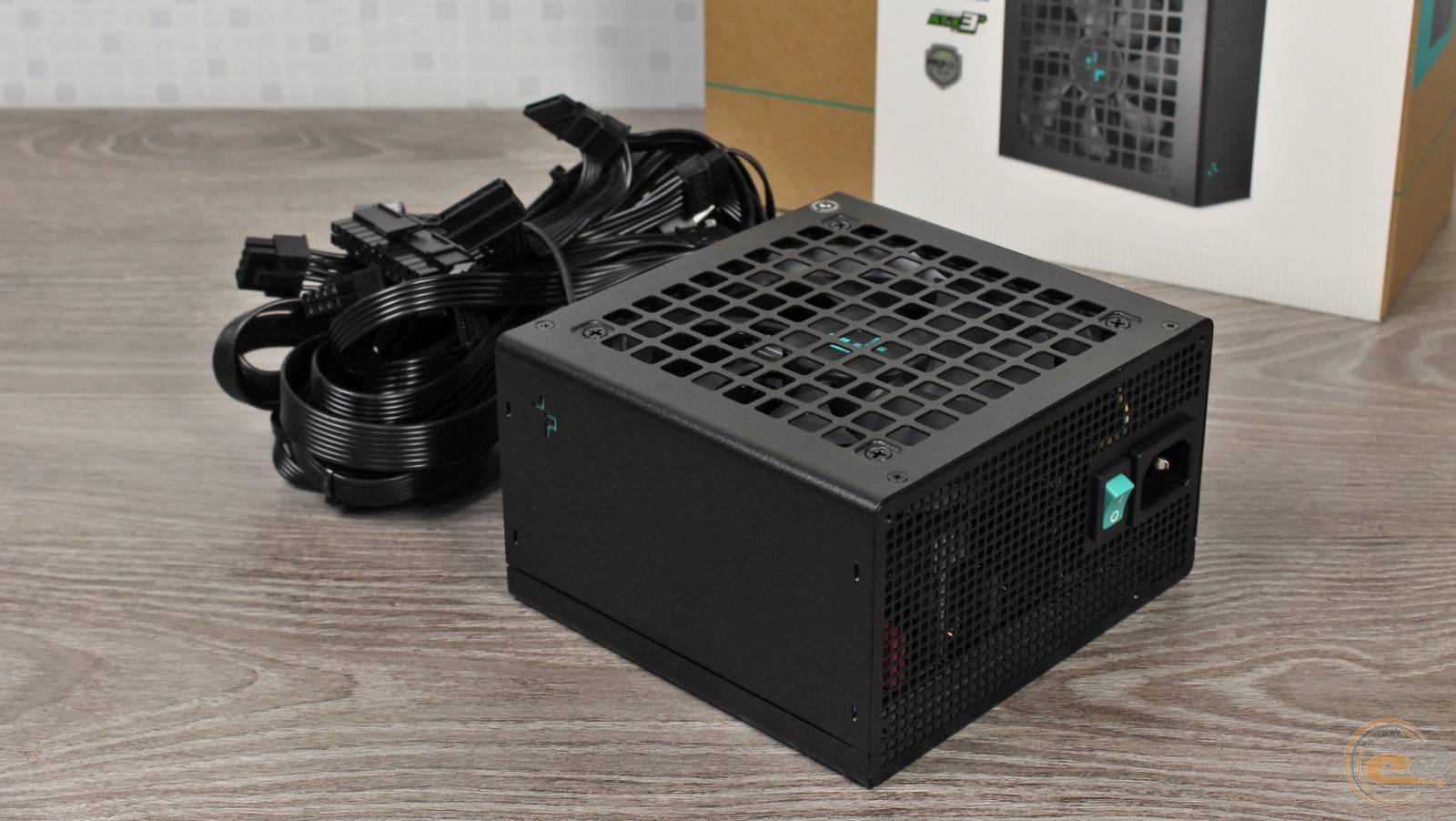

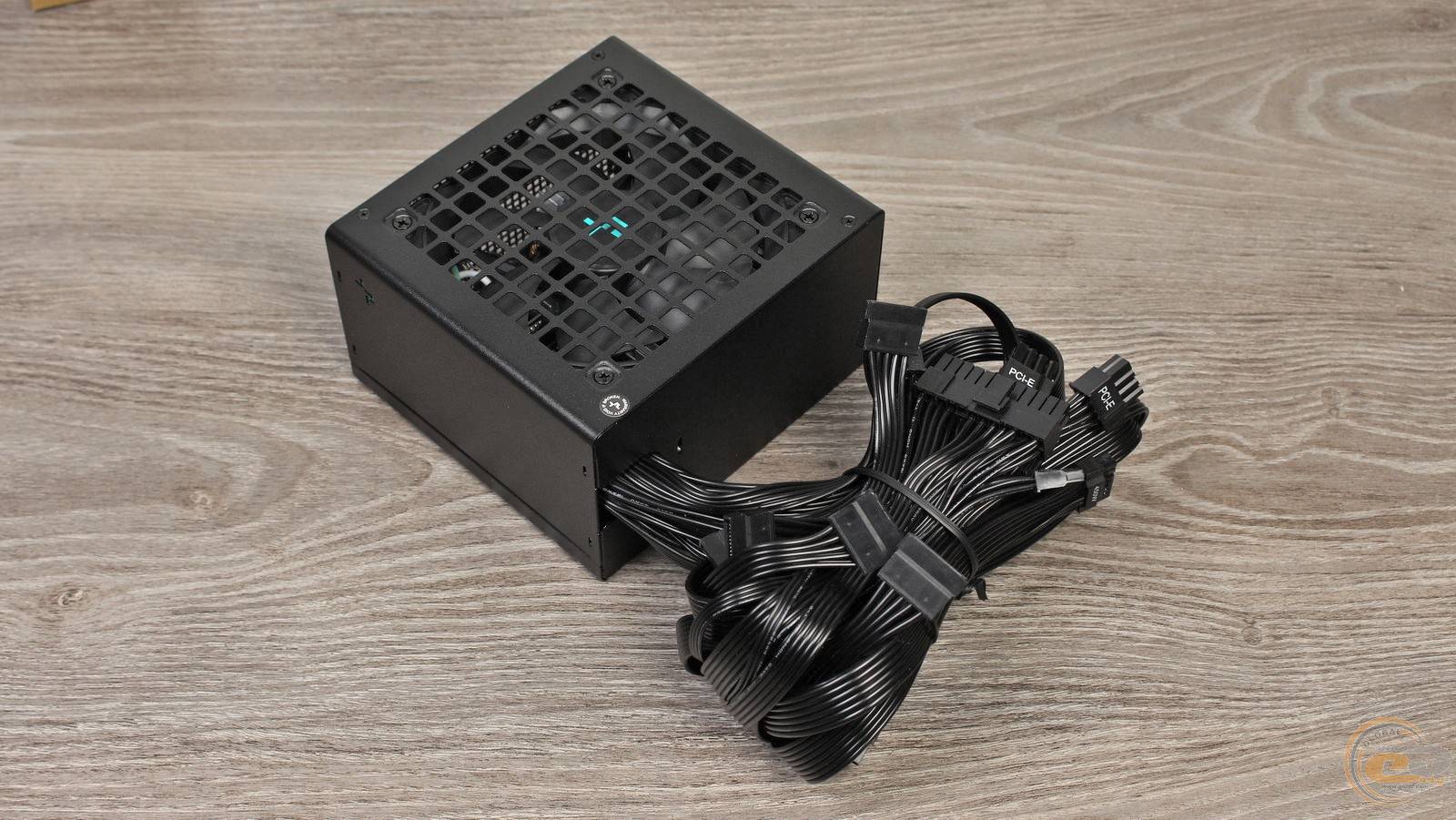

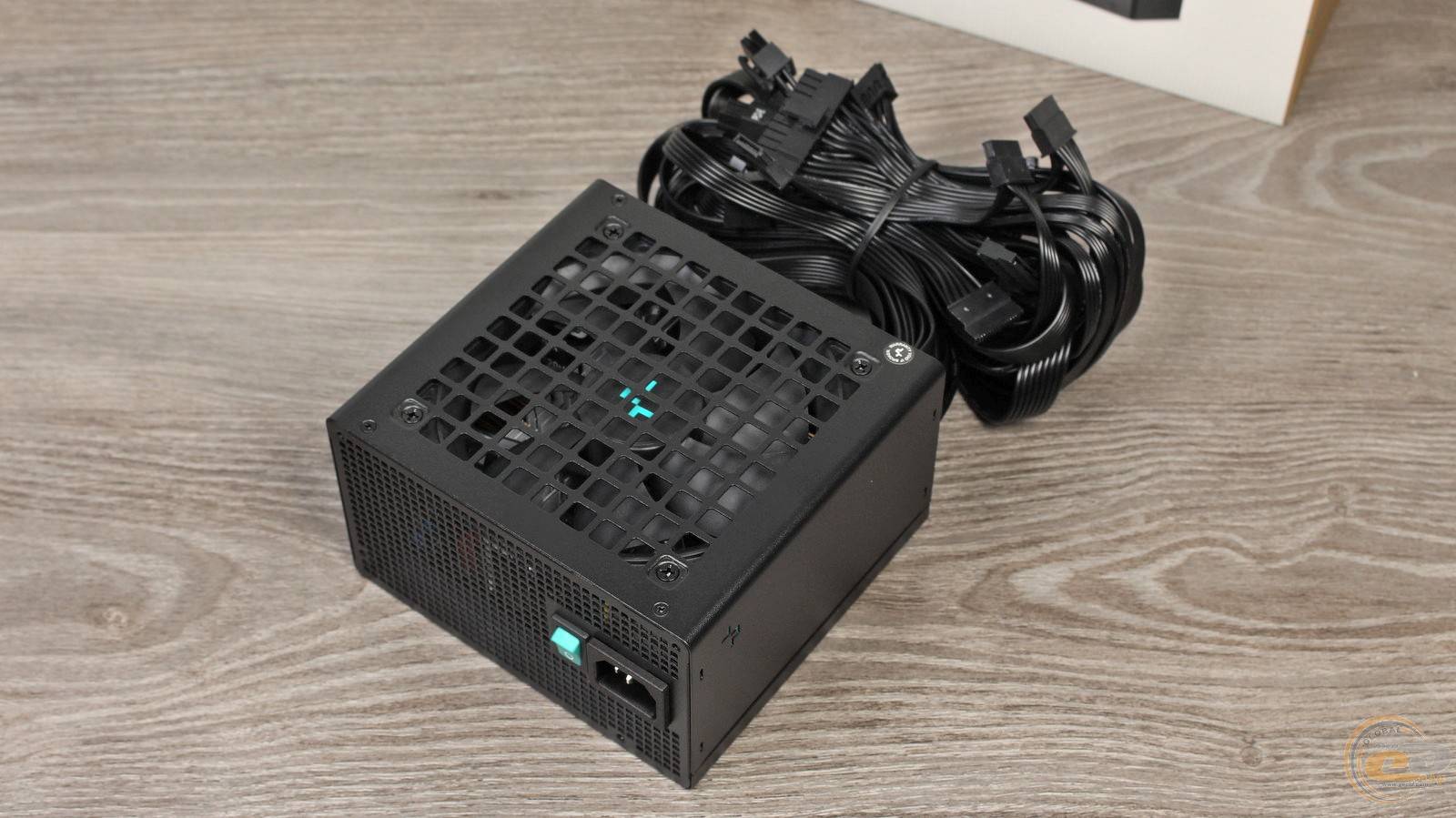

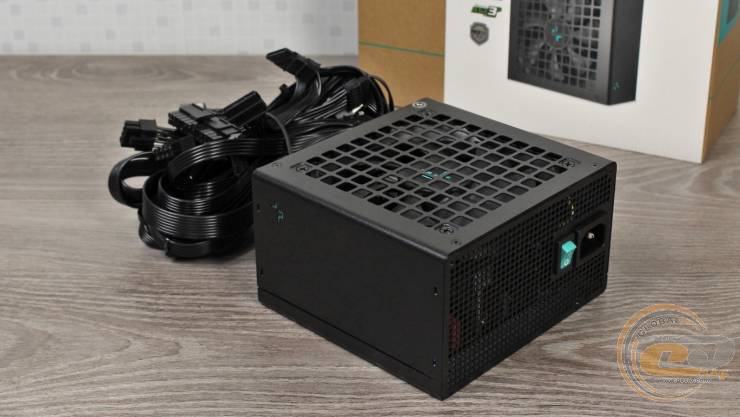

Блок питания DeepCool PL800D имеет обычные габариты 140 х 150 х 86 мм. Черный матовый корпус разбавлен традиционными для производителя зелеными вкраплениями, что придает устройству узнаваемости.

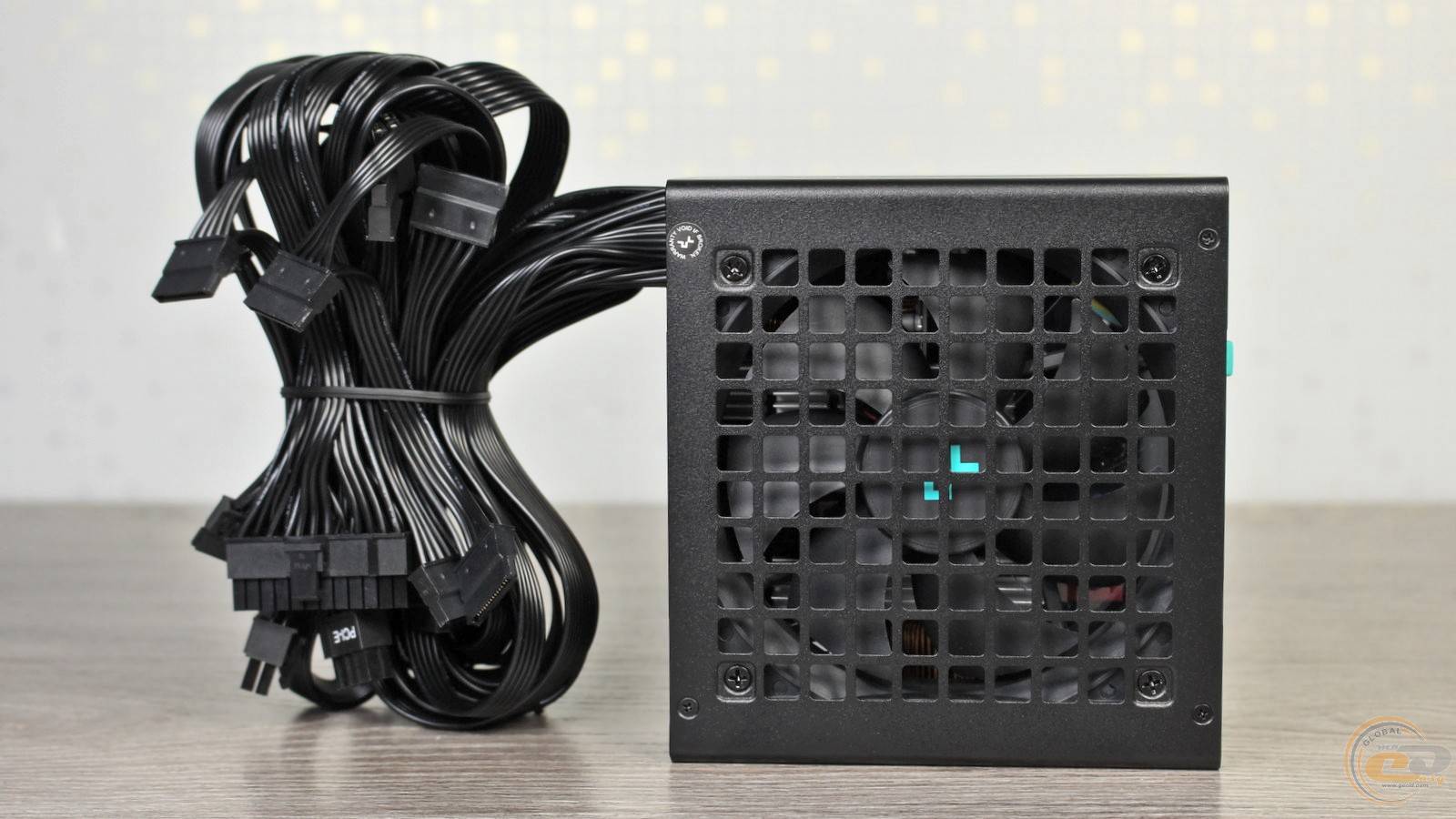

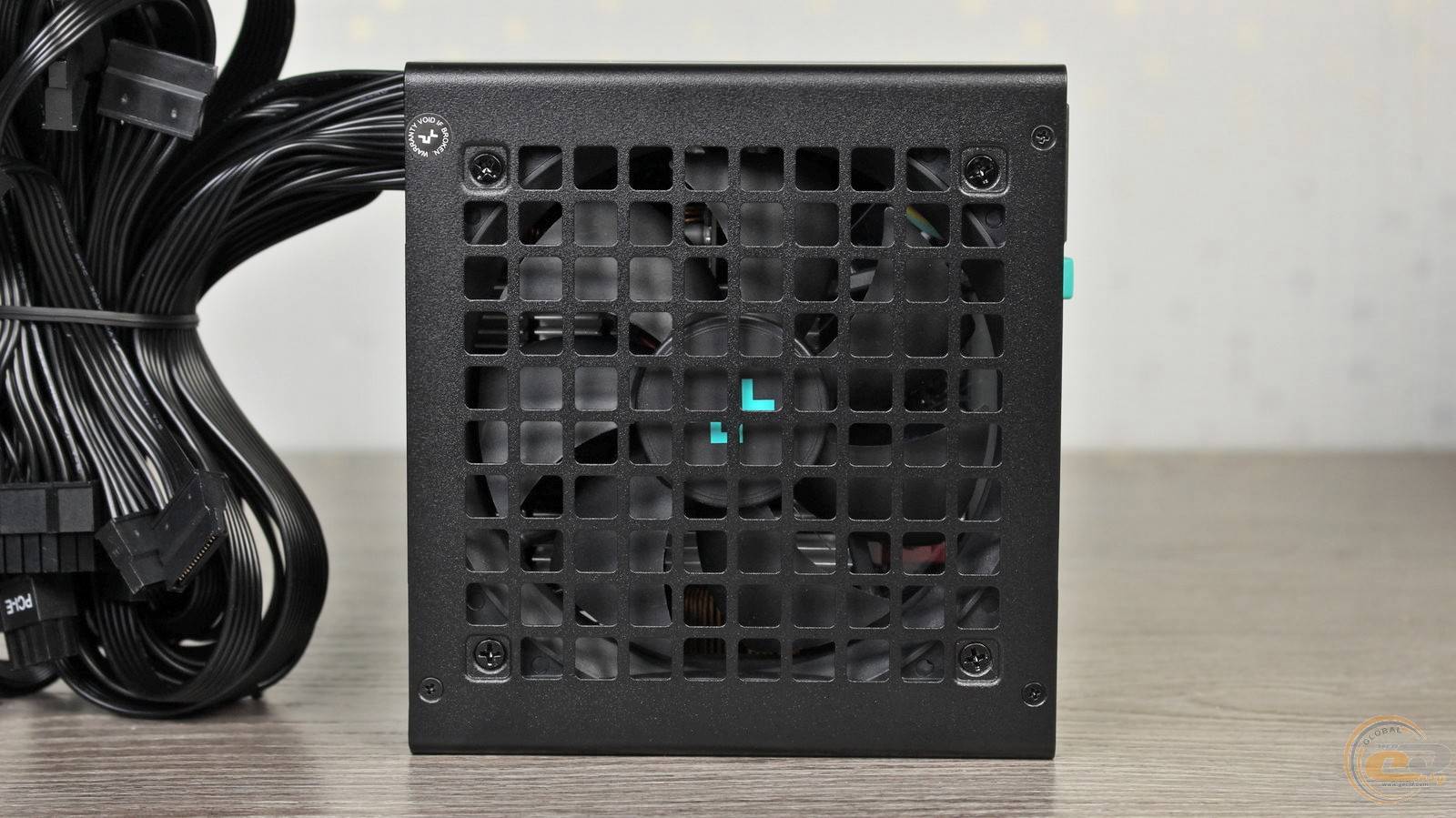

Это касается и квадратных отверстий над вентилятором и на тыльной панели.

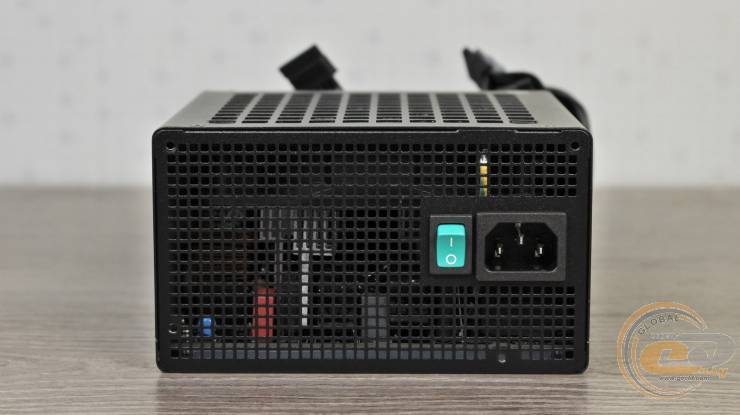

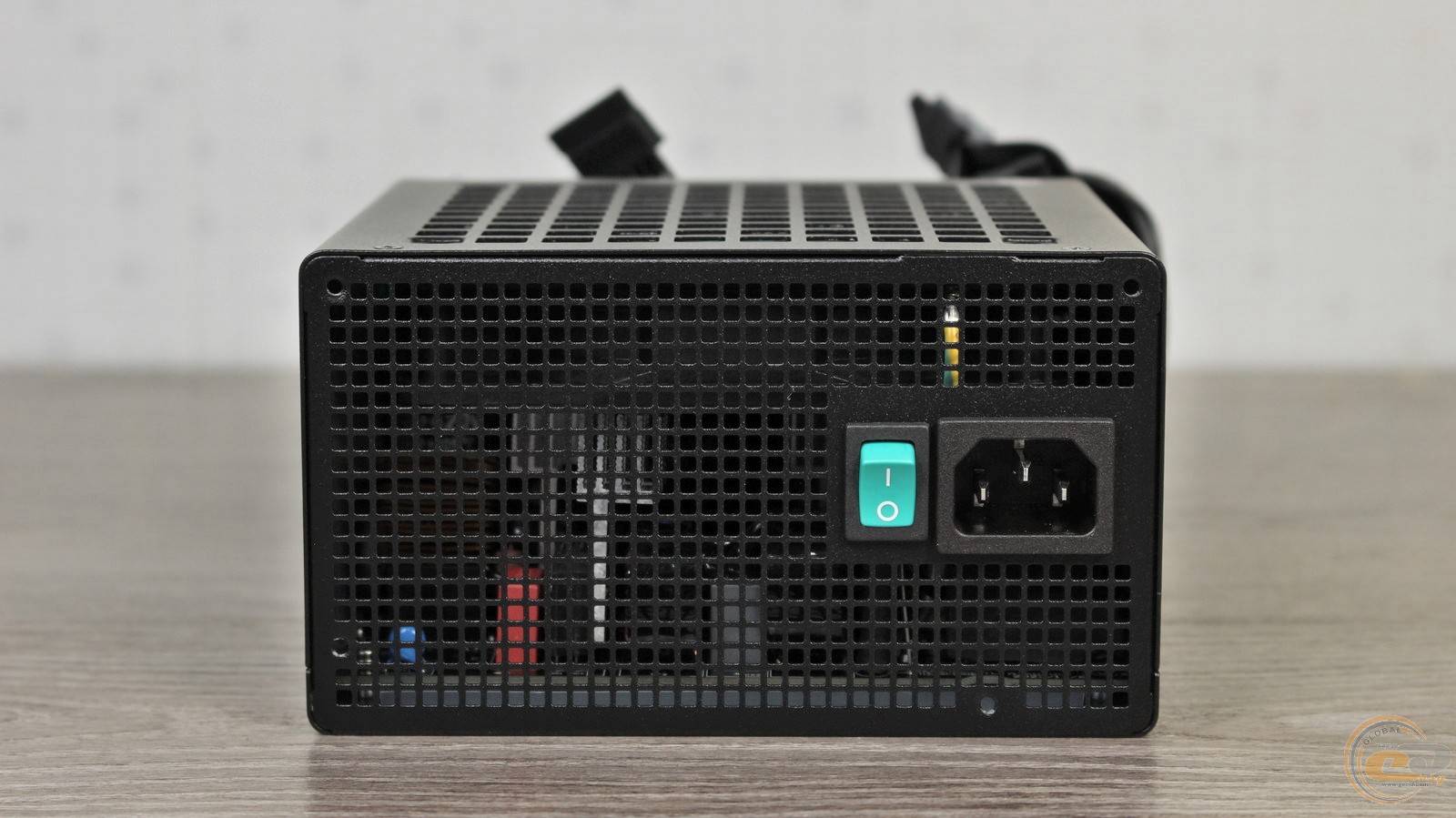

Последняя дополнена выключателем и разъемом питания.

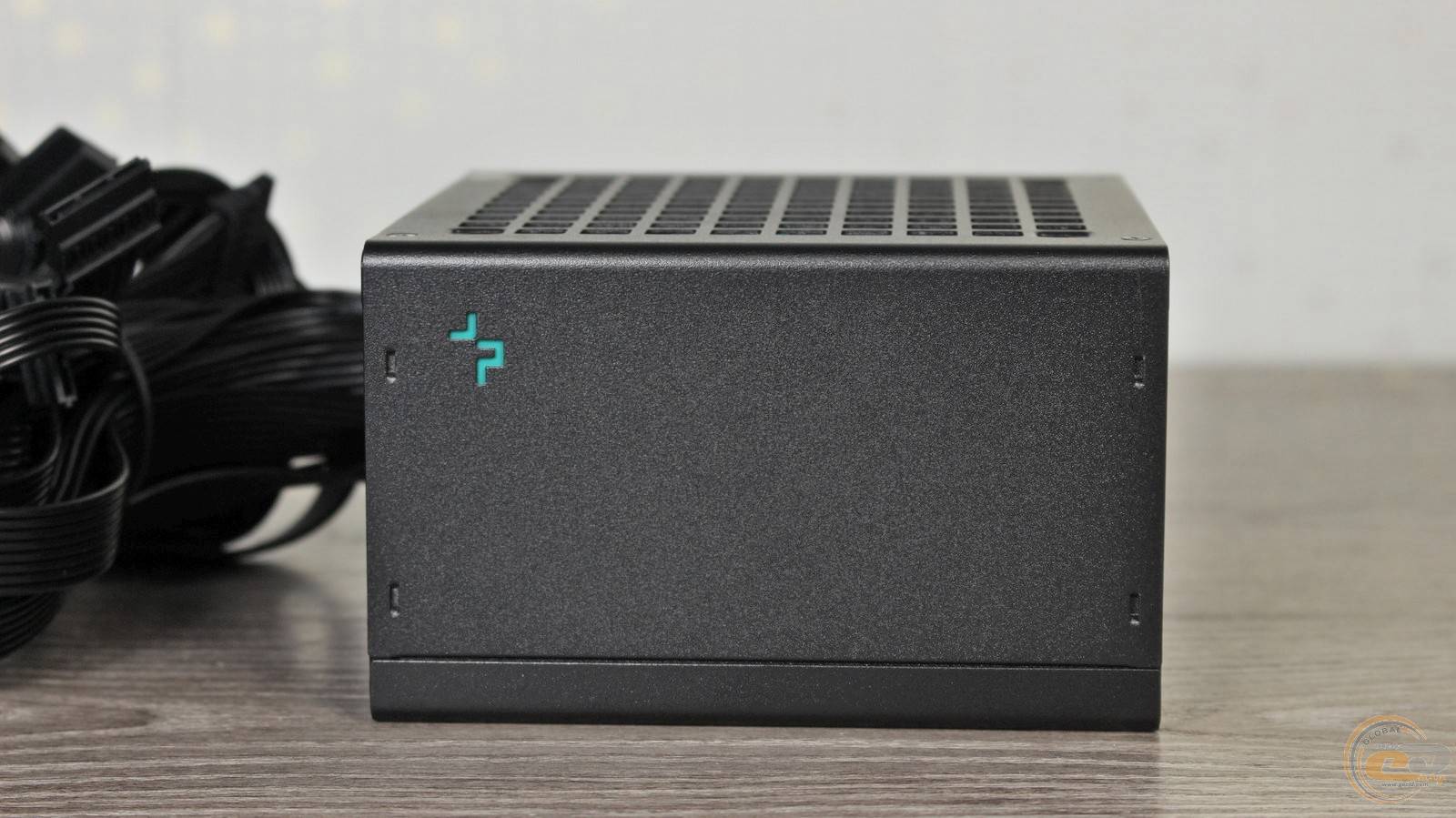

Боковые грани также украшены фирменными элементами.

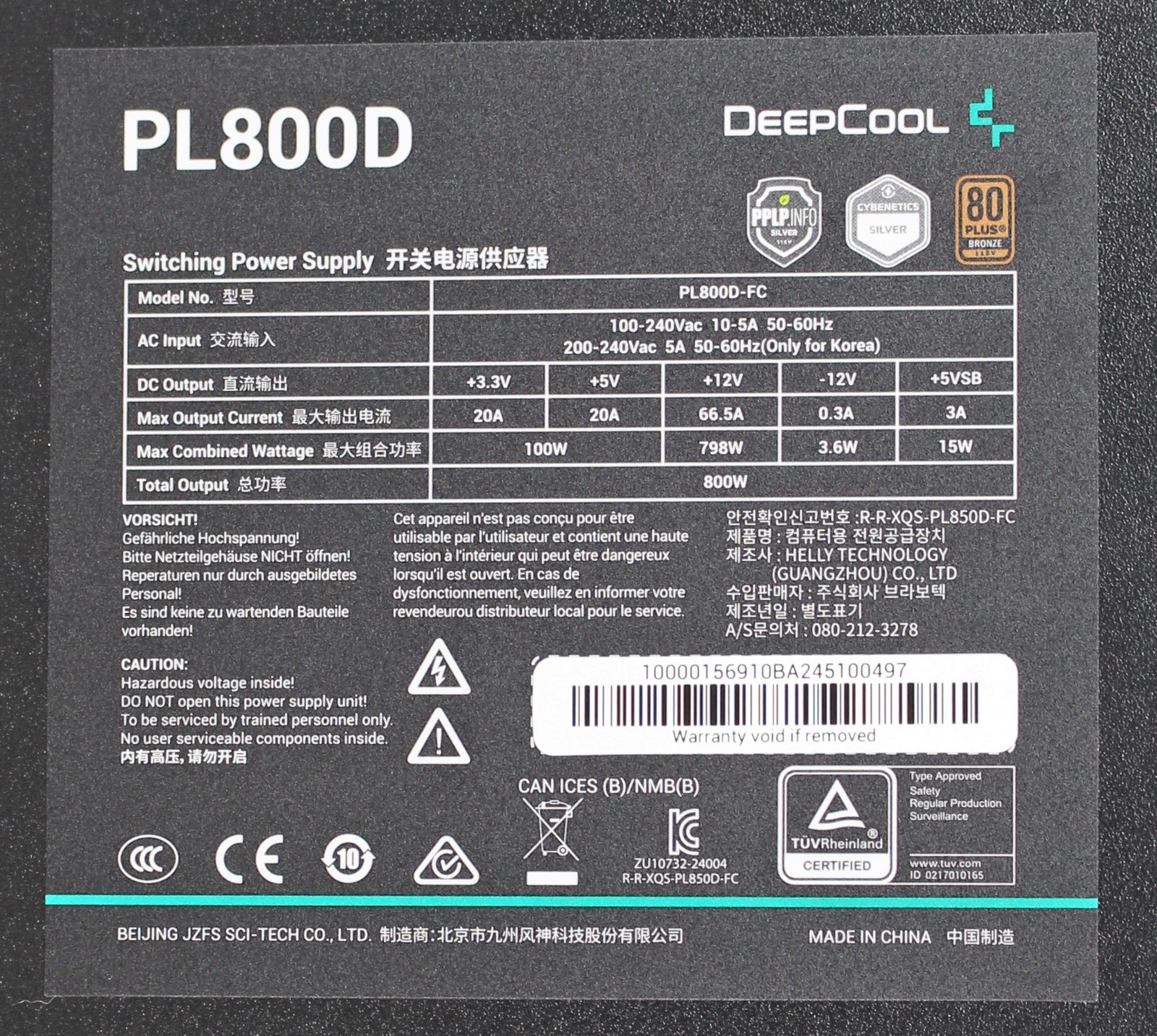

Этикетка сообщает, что по линии +12 В доступны 798 Вт мощности – достойный показатель для 800-ваттного блока питания. Младшие каналы +3,3 и +5 В в сумме могут обеспечить до 100 Вт нагрузки или максимум по 20 А каждый. Также заявлена сертификация 80 PLUS Bronze, Cybenetics Silver и поддержка широкого диапазона входного напряжения 100-240 В.

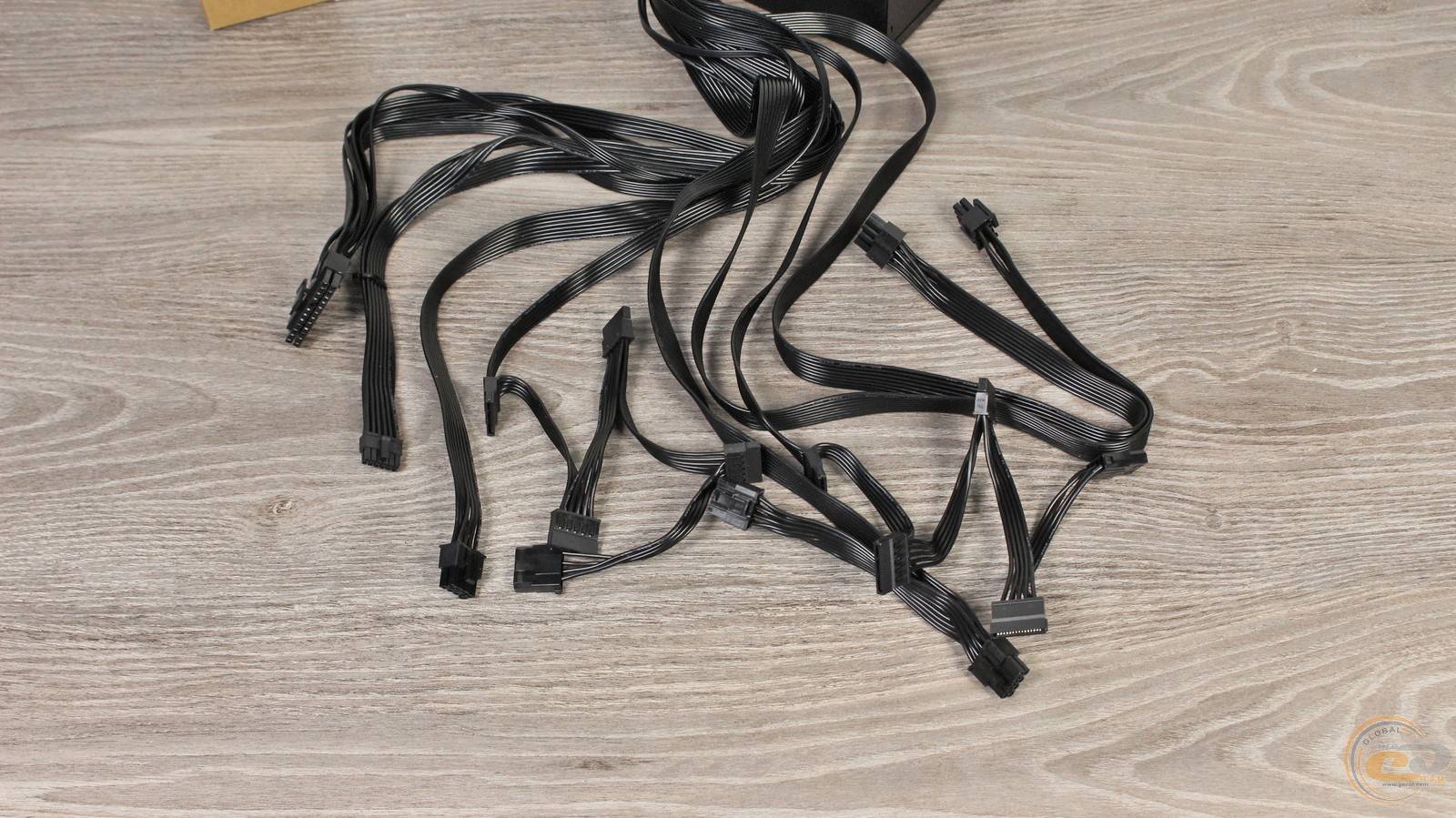

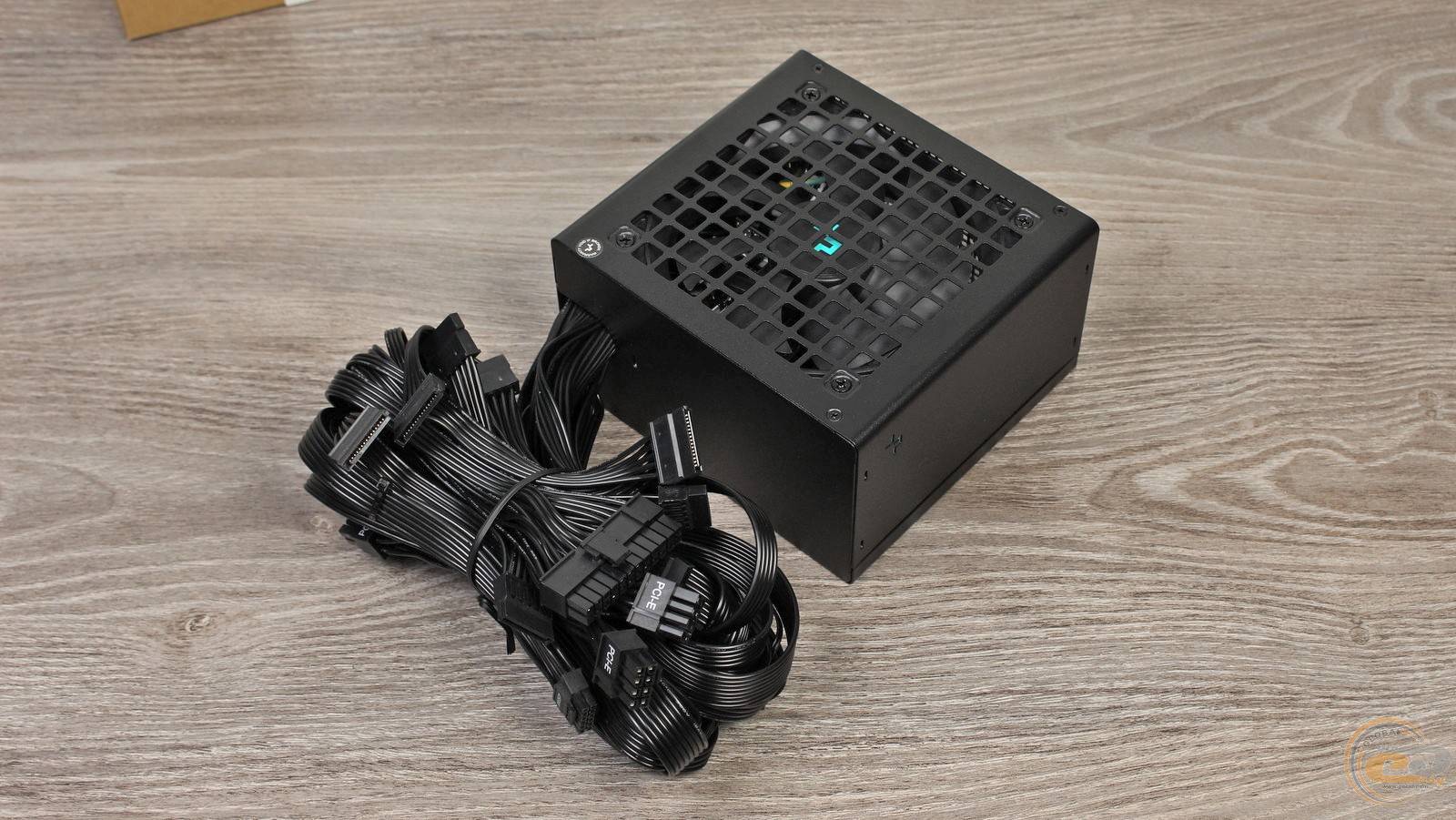

Кабели здесь немодульные, но они выполнены в виде удобных для укладки плоских шлейфов калибром 18 AWG. Исключением является PCIe 5.1, получивший более толстые провода калибром 16 AWG.

Набор доступных коннекторов вполне достаточный для сборки ПК с одной видеокартой:

Основные разъемы питания привычны — 20+4-контактный ATX и два 4+4-контактных ATX12V на отдельных кабелях. Для видеокарт предусмотрены три 6+2-контактных PCIe на двух проводах и 450-ваттный PCIe 5.1 (12V-2x6). Кстати, все упомянутые коннекторы присутствуют и на младших моделях мощностью 550-750 Вт. А для периферии имеется восемь SATA и пара PATA на двух кабелях.

Внутреннее строение

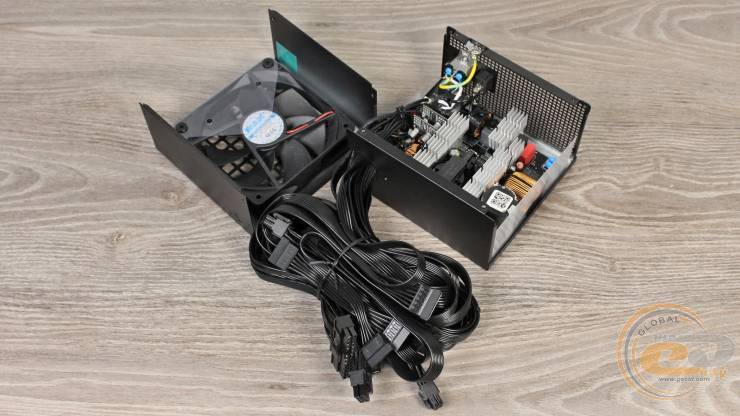

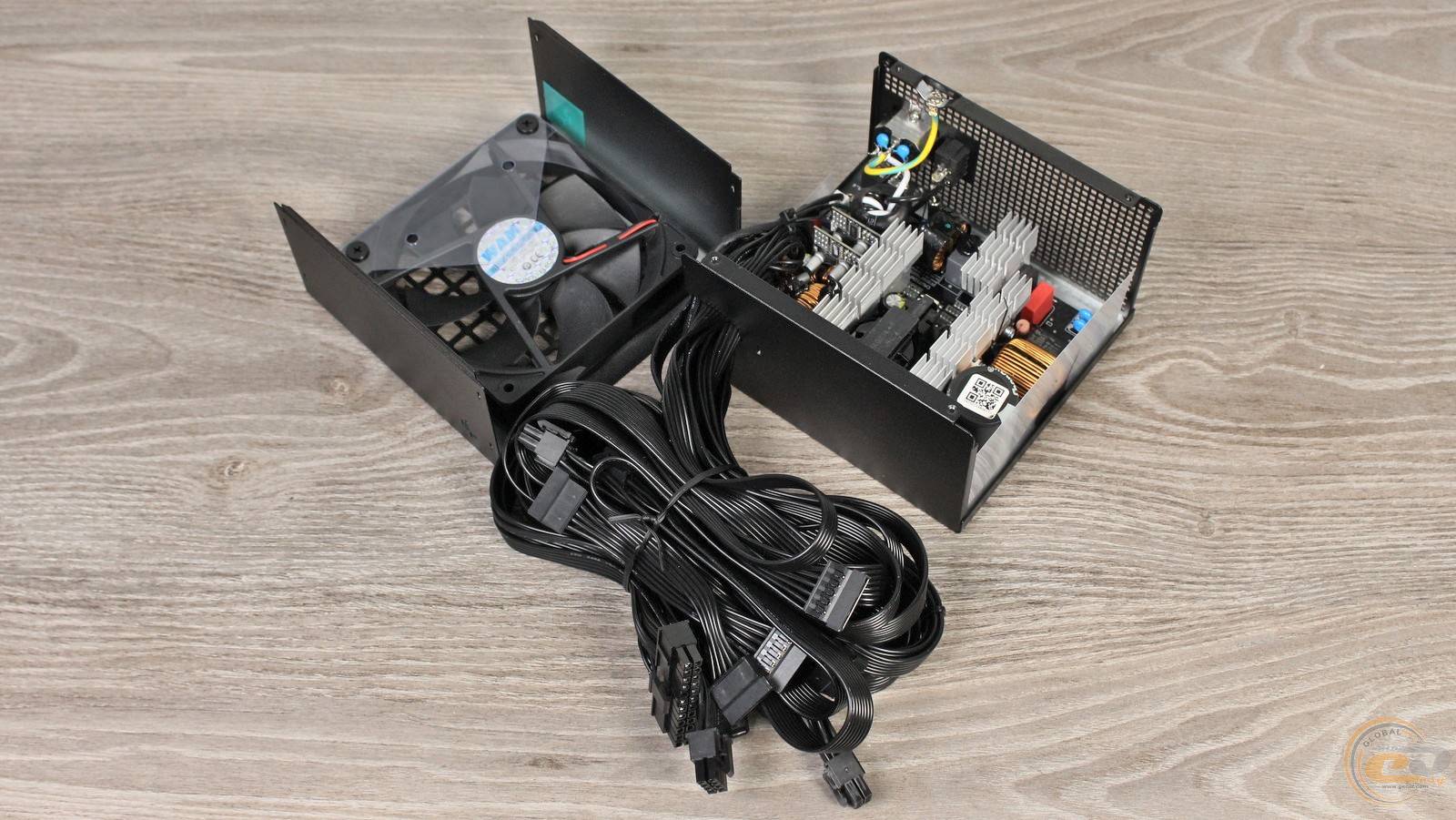

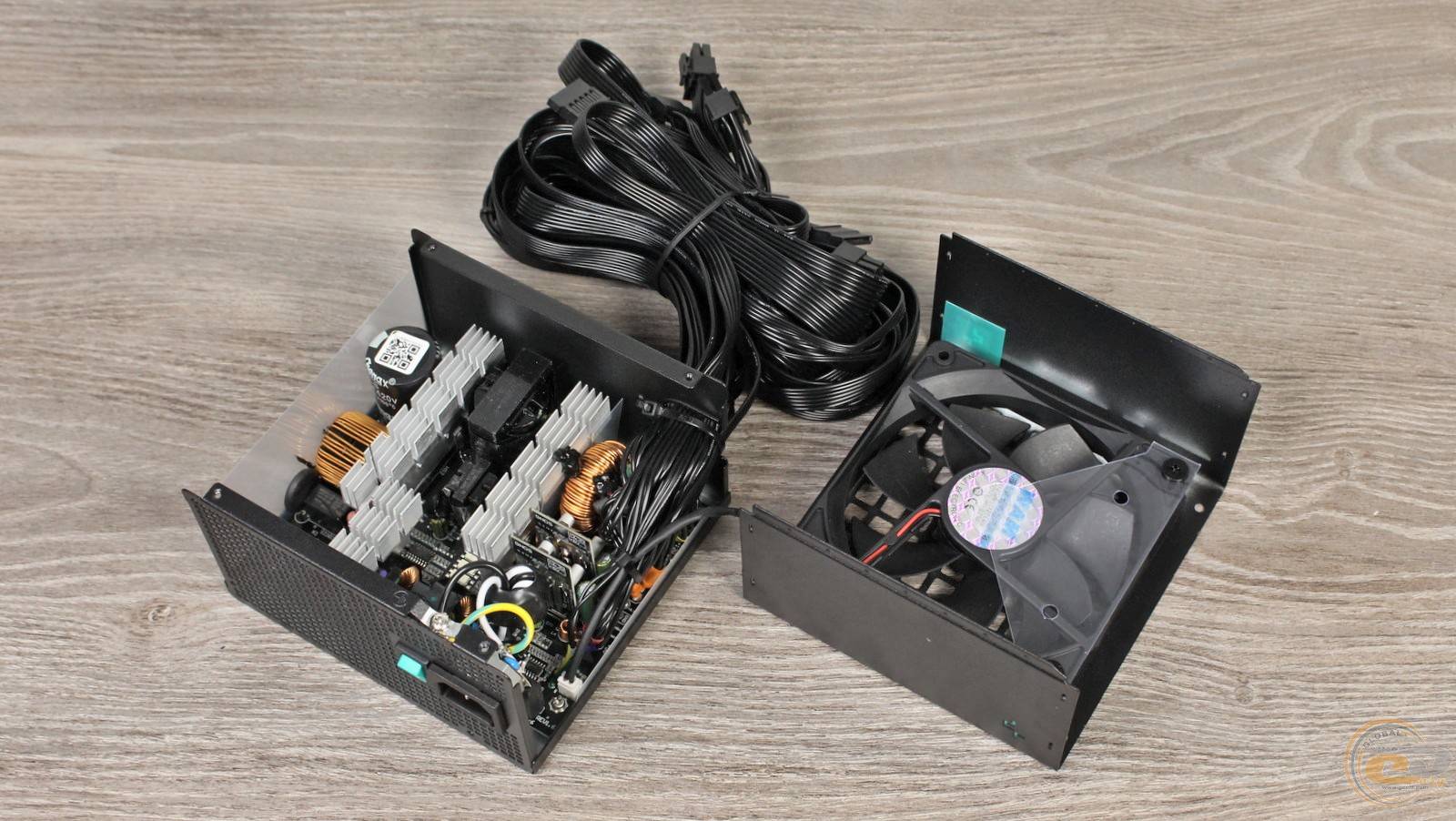

Теперь заглянем внутрь.

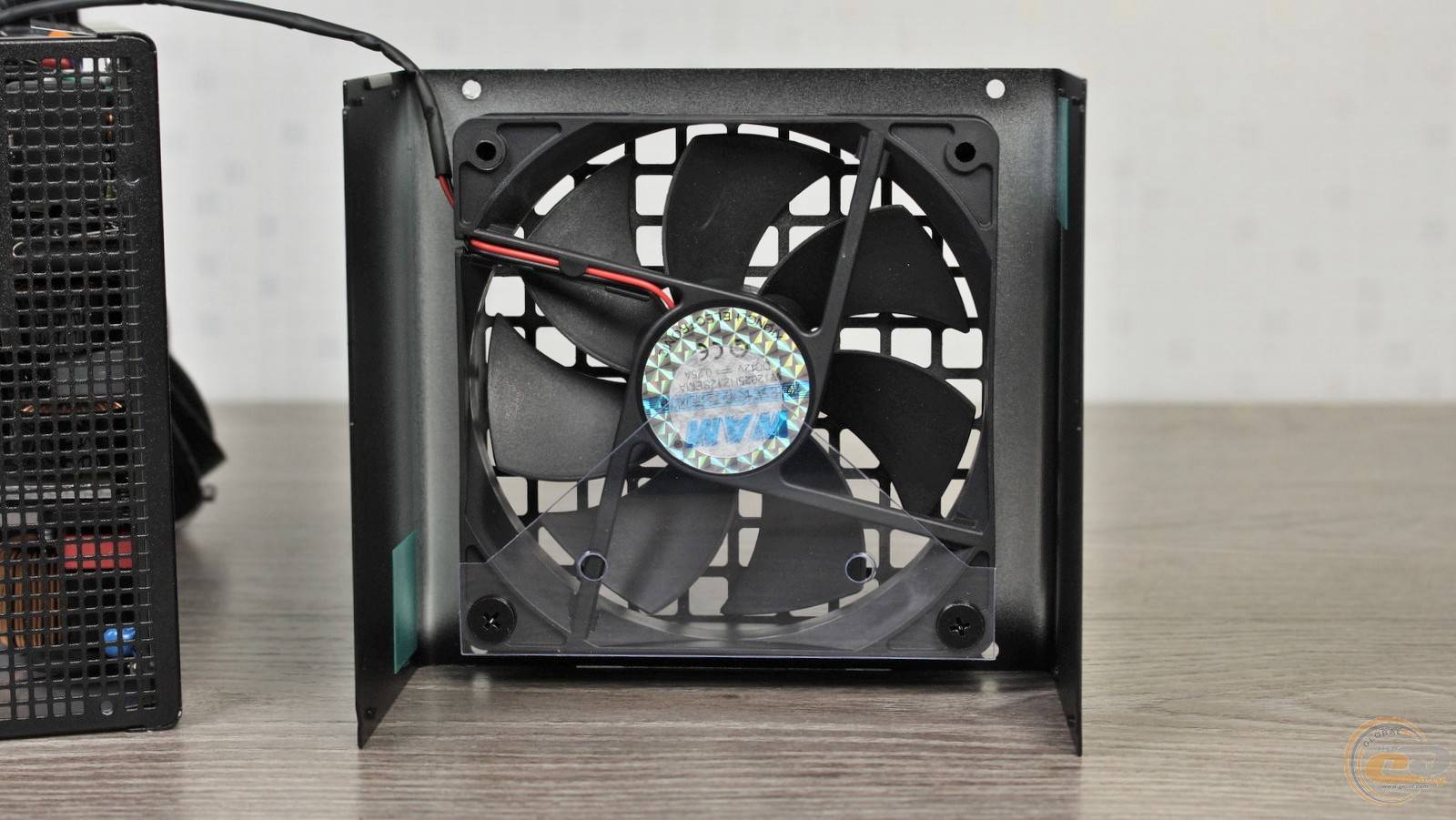

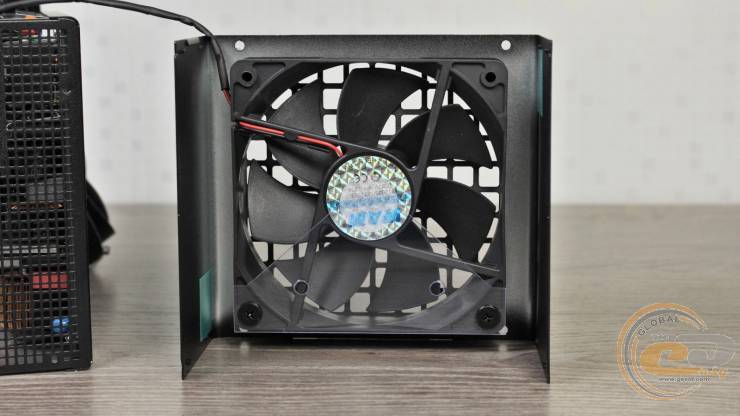

120-мм вентилятор WAM W12025HZ12SEMA основан на гидравлическом подшипнике (Hydro Bearing). Его энергопотребление не превышает 4 Вт (12 В при 0,3 А), а для питания используется съемный 2-контактный коннектор.

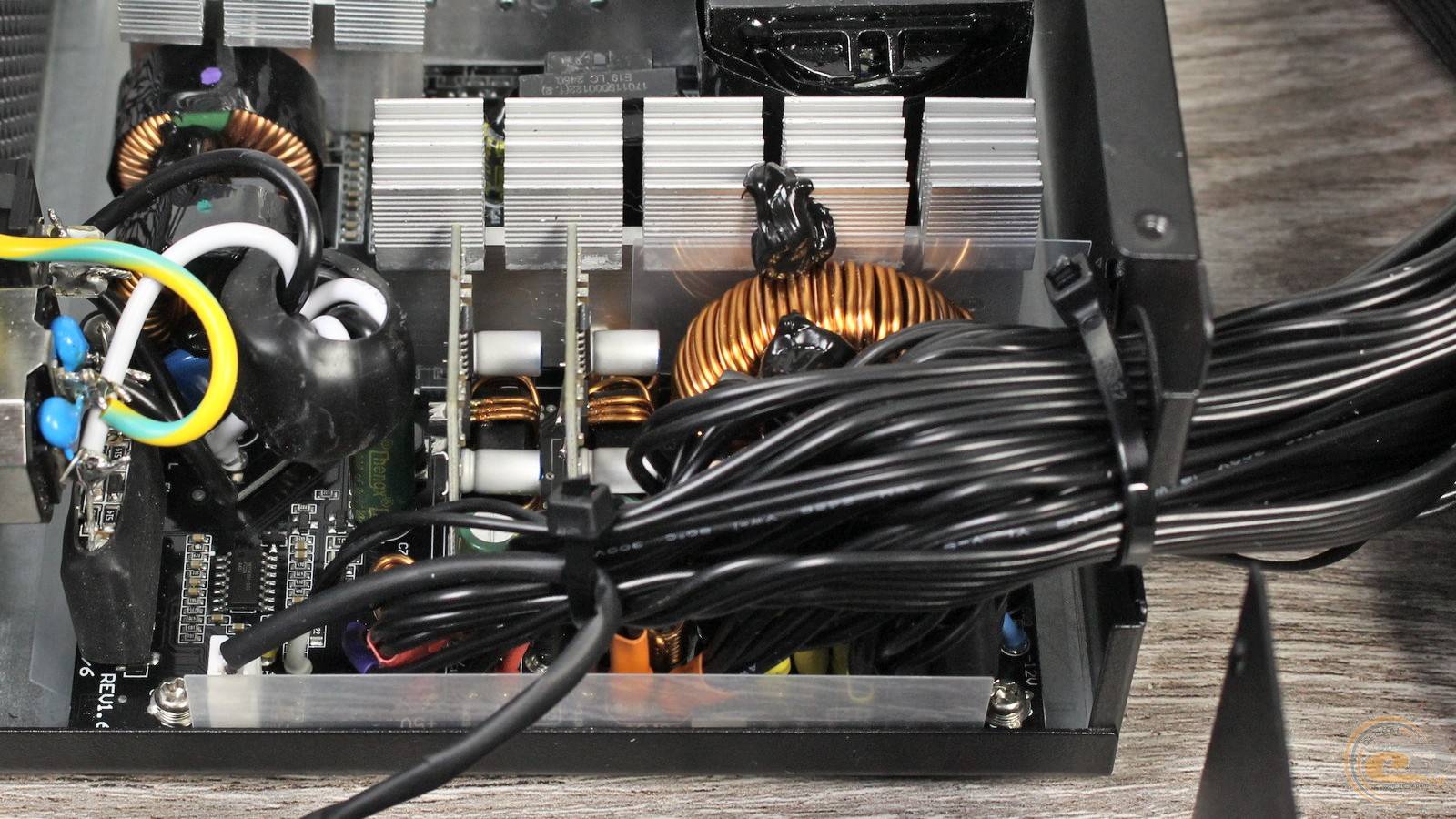

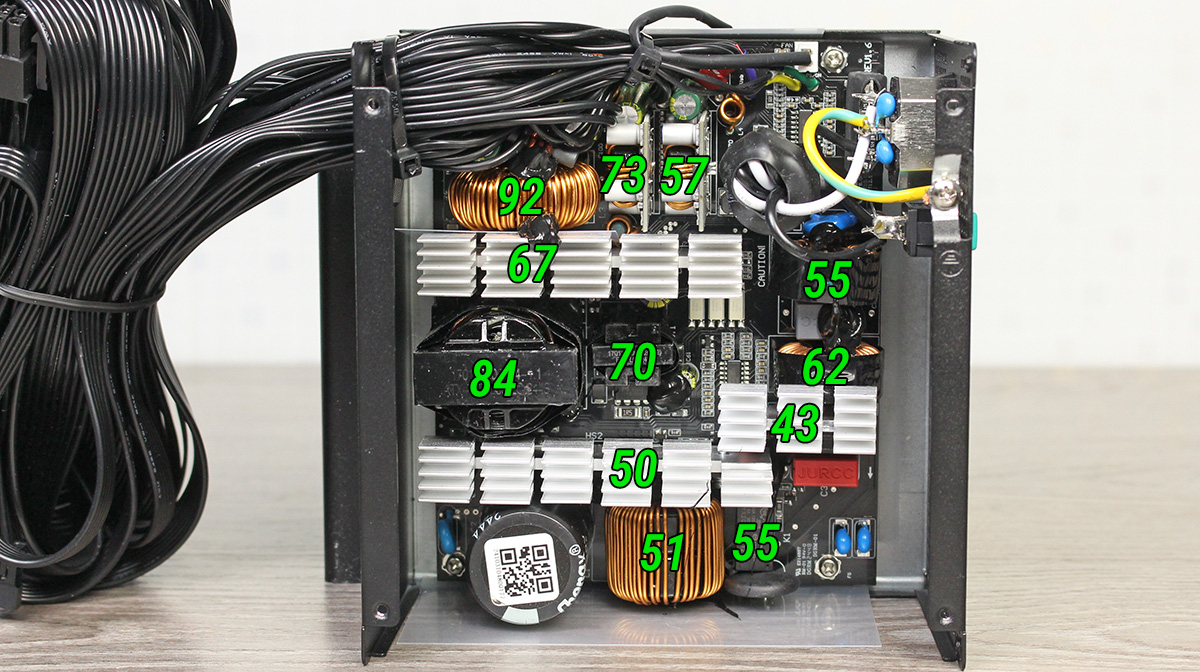

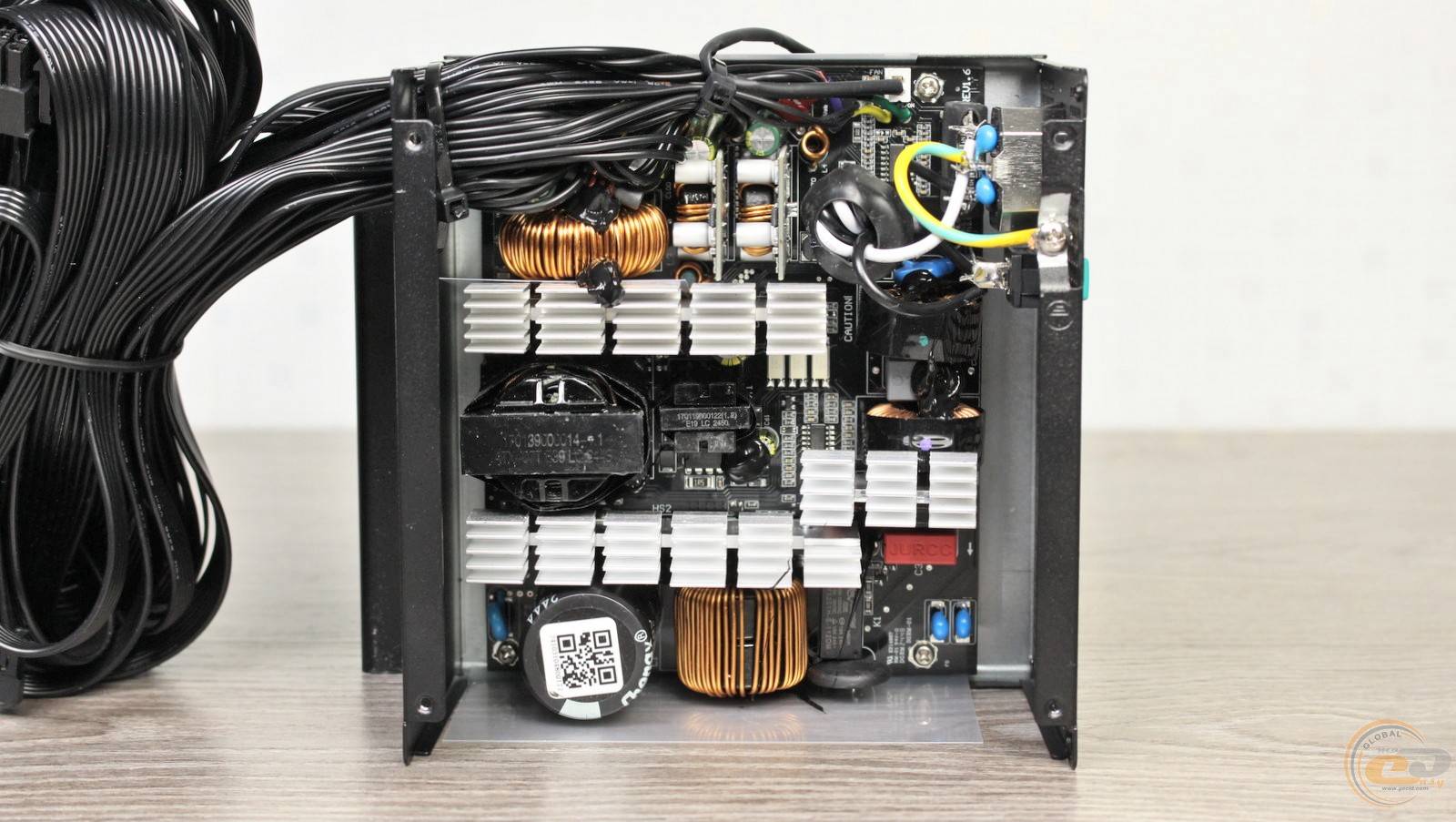

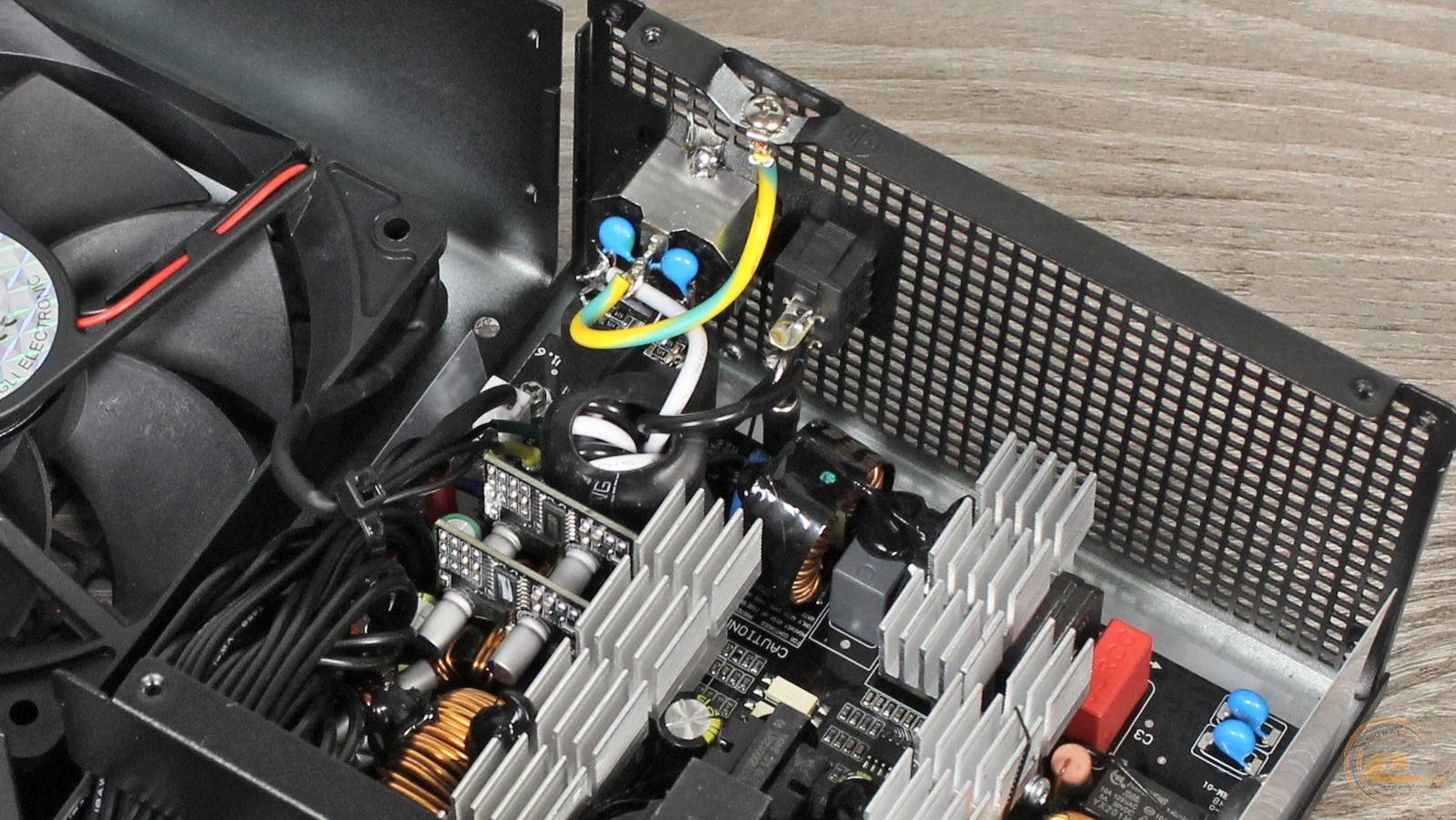

Внутри DeepCool PL800D присутствует три радиатора: на диодных сборках, элементах первичной и вторичной цепи.

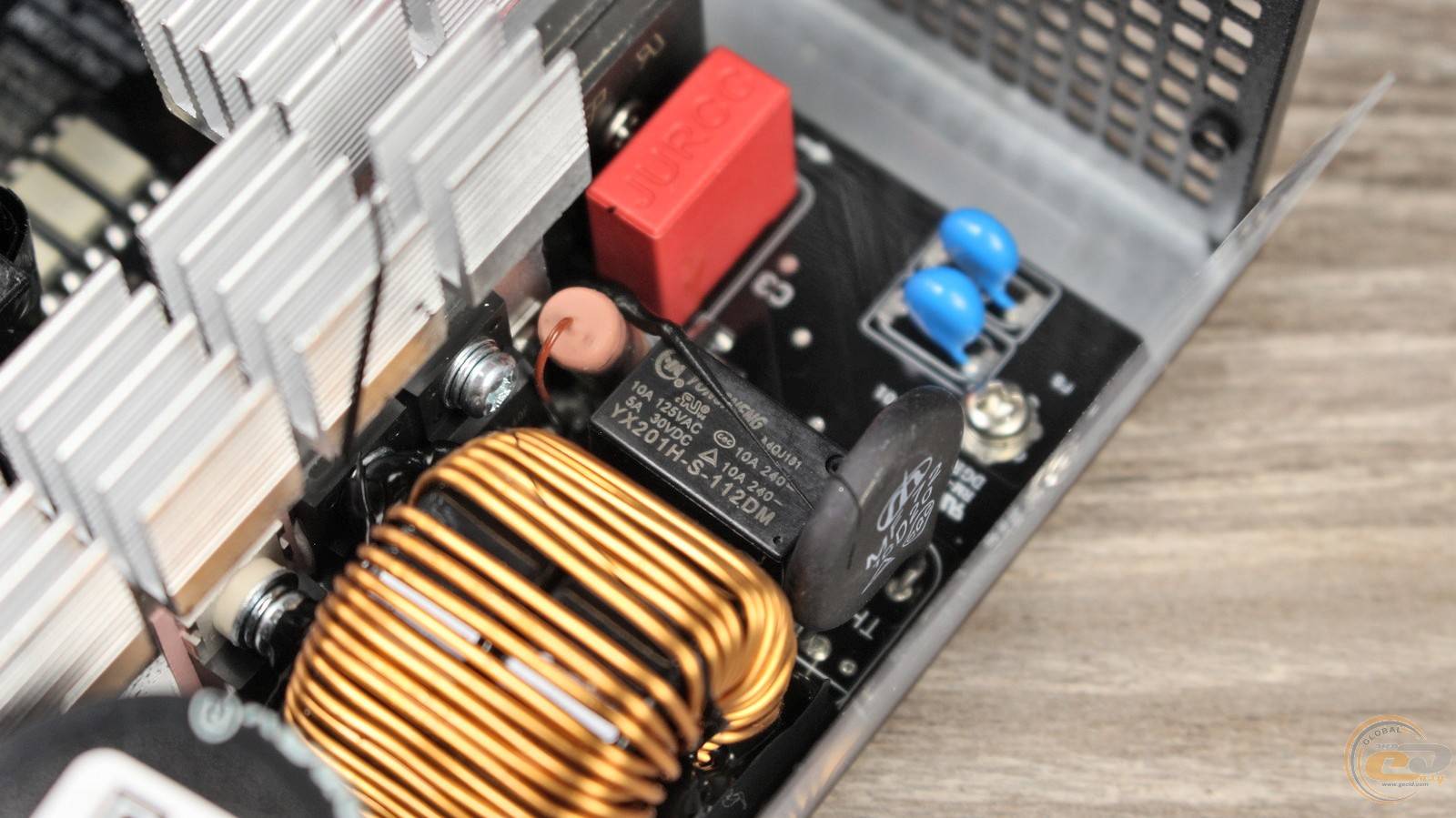

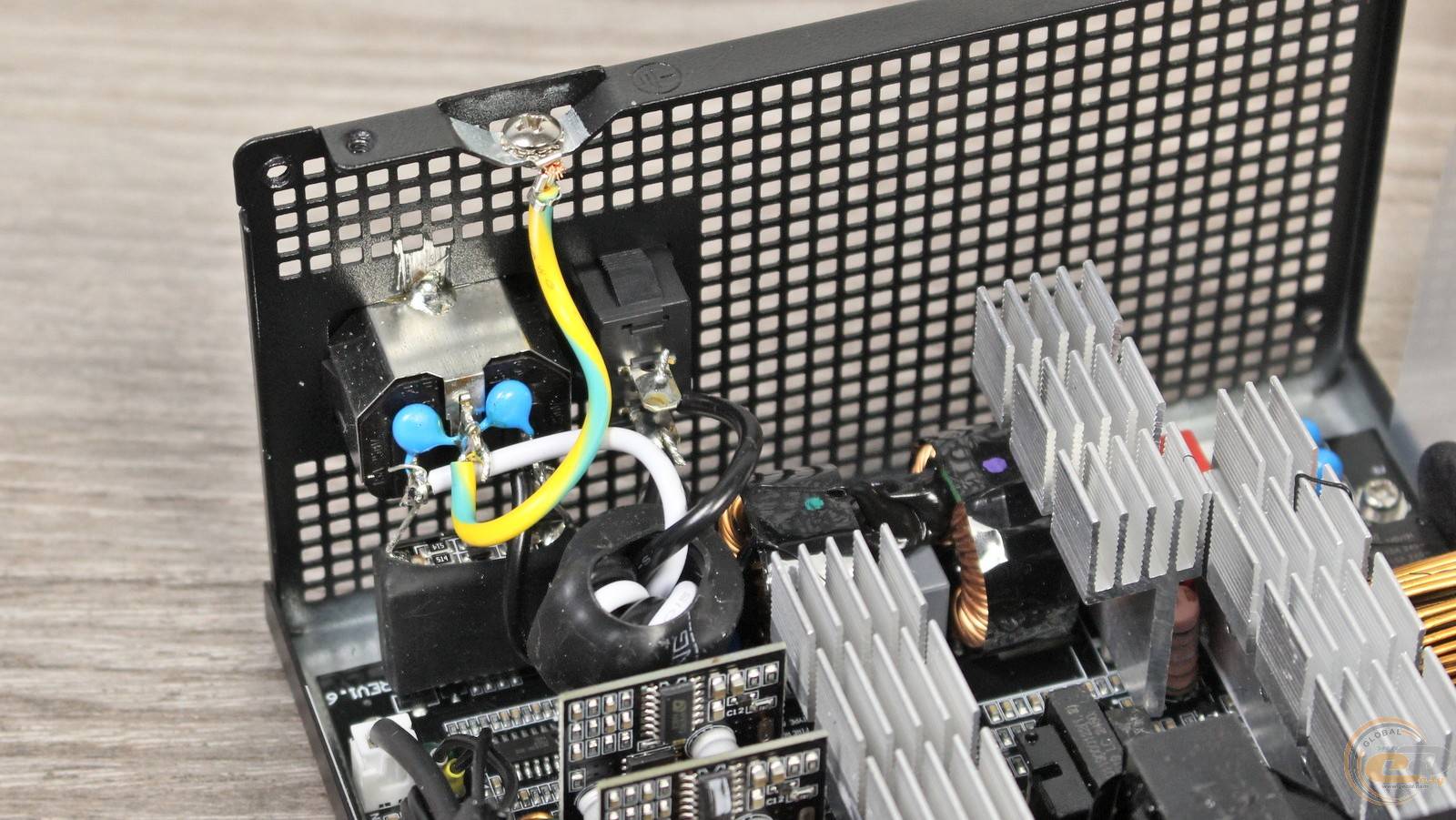

Переходим к деталям. Входной электромагнитный фильтр набран в полном составе: имеется два дросселя, X- и Y-конденсаторы и варистор для молниезащиты.

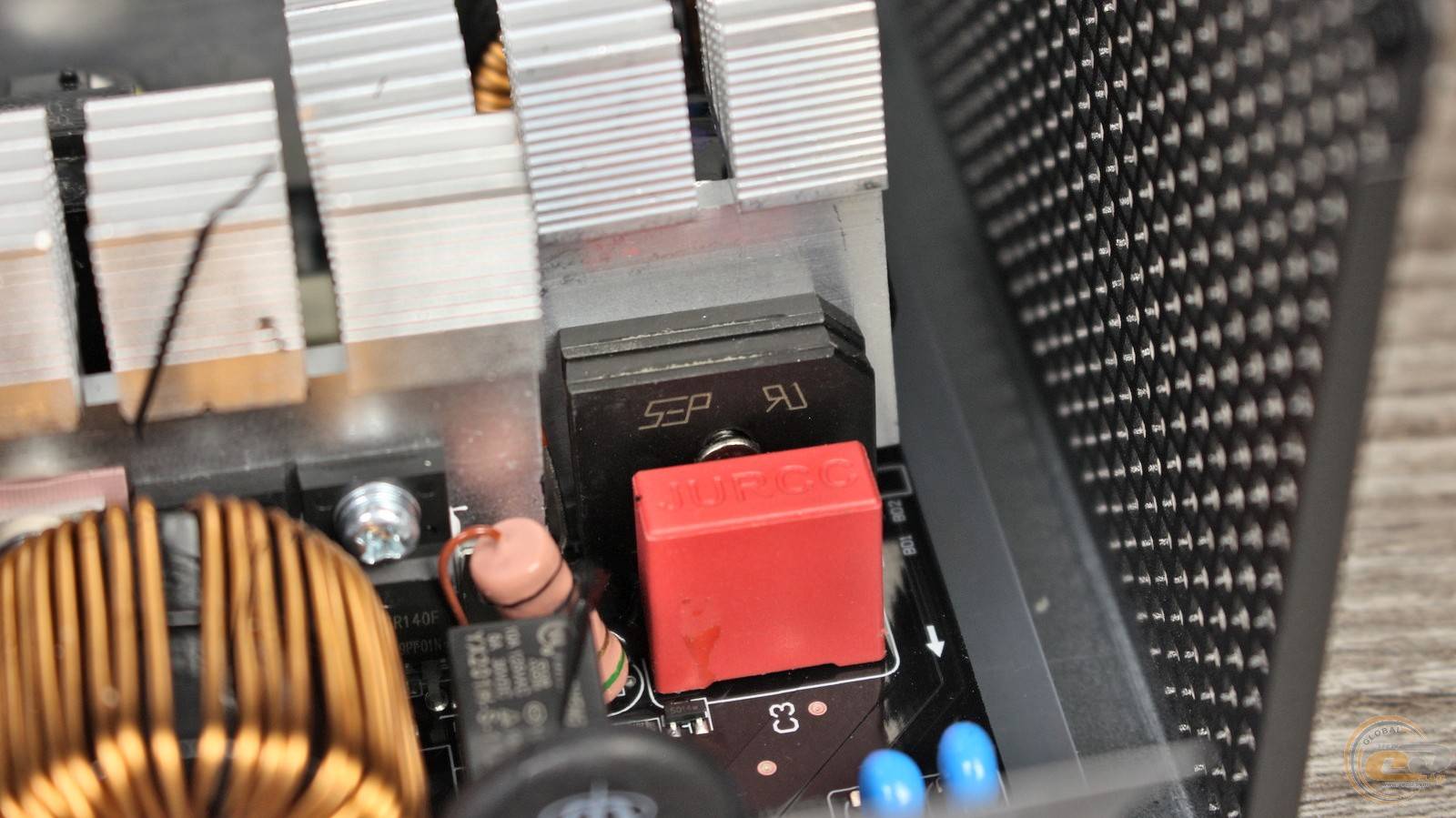

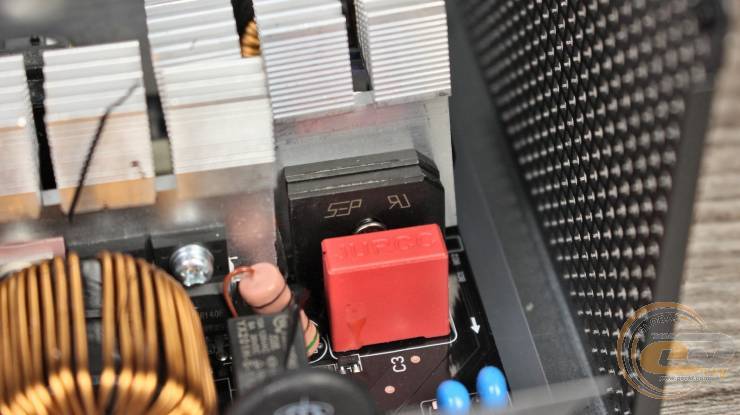

Для выпрямления тока используются два диодных моста, размещенных на общем радиаторе. Правда, закреплены они не с разных сторон, а с одной, что уменьшает эффективность теплоотвода.

Рядом распаян терморезистор и реле для защиты от высоких пусковых токов.

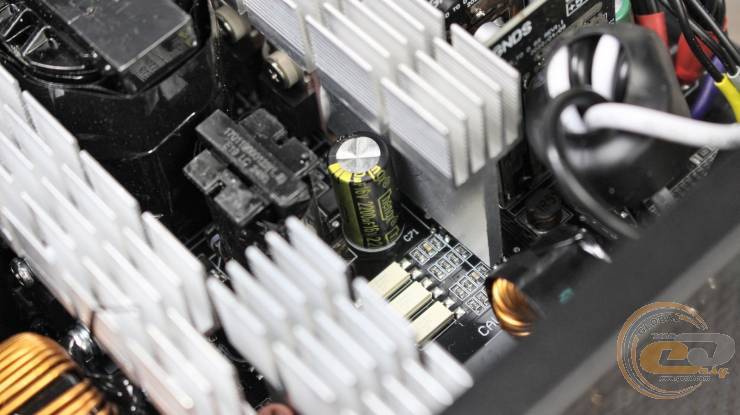

На другом радиаторе, расположенном по-соседству, смонтированы два транзистора и диод Шоттки модуля APFC, которые сотрудничают с габаритным дросселем.

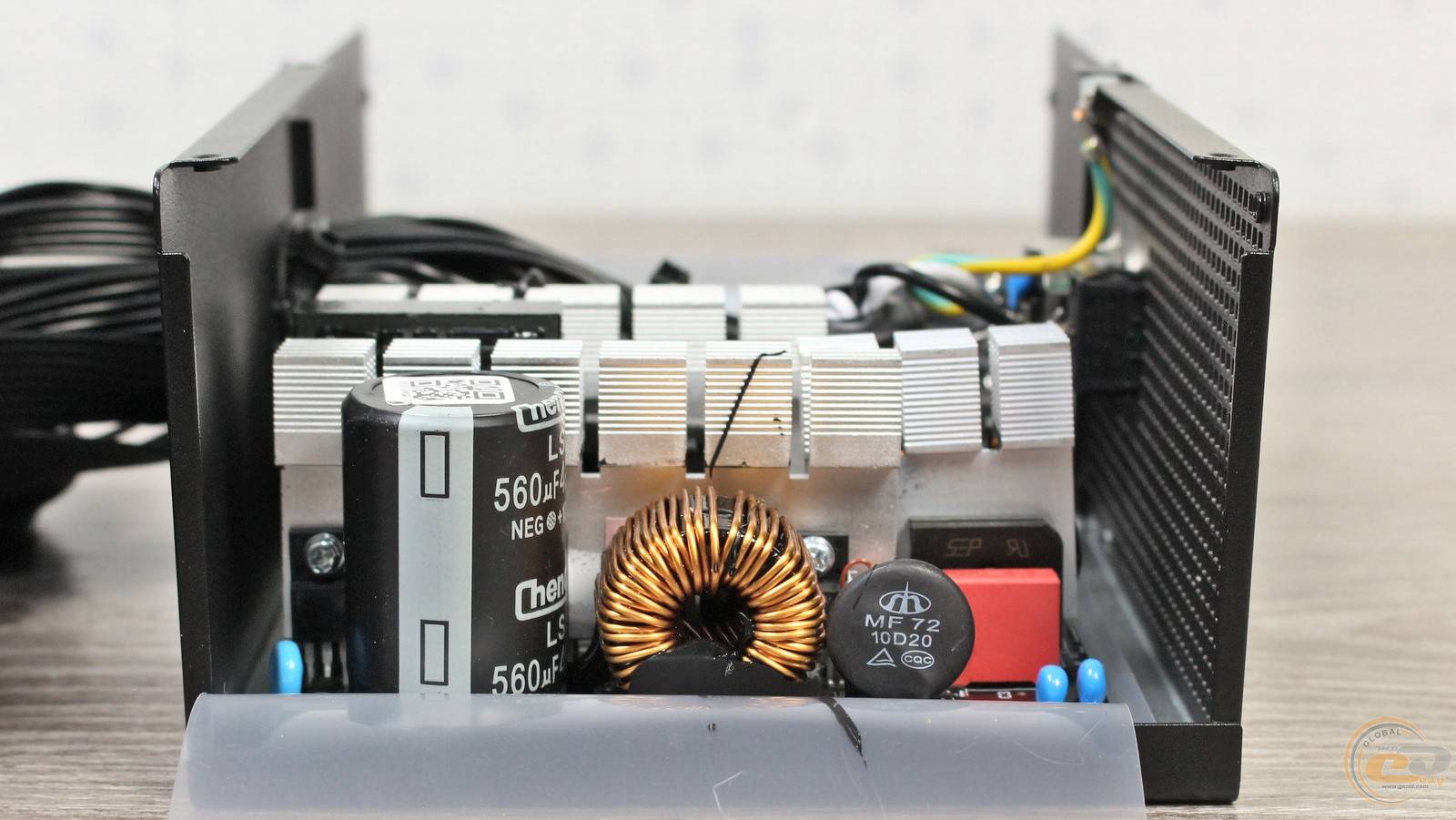

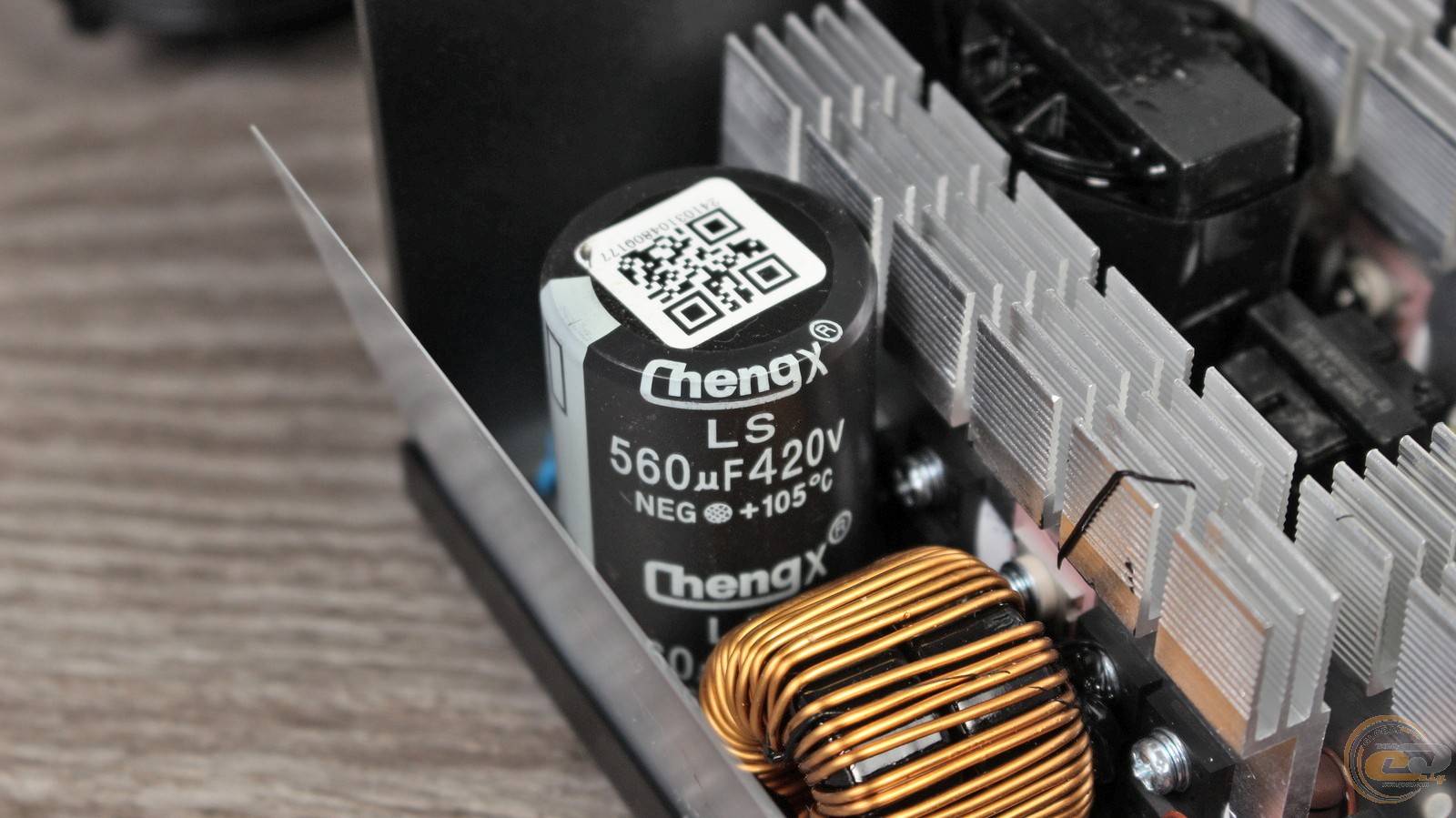

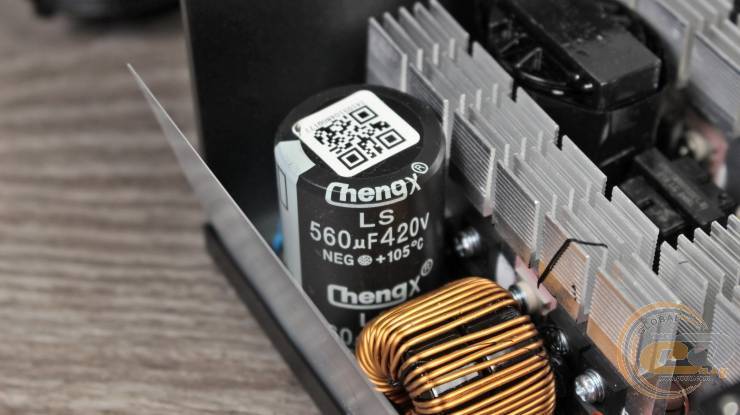

Входной конденсатор производства китайской компании ChengX относится к высокотемпературной серии и имеет емкость 560 мкФ – средний показатель как для 800-ваттного блока питания.

В основе источника используется двухтактный прямоходовой преобразователь (Double Forward Topology) под управлением ШИМ-контроллера CM6800UX. По своей схемотехнике он напоминает недорогие бюджетные блоки питания, впрочем, имеет одно существенное отличие.

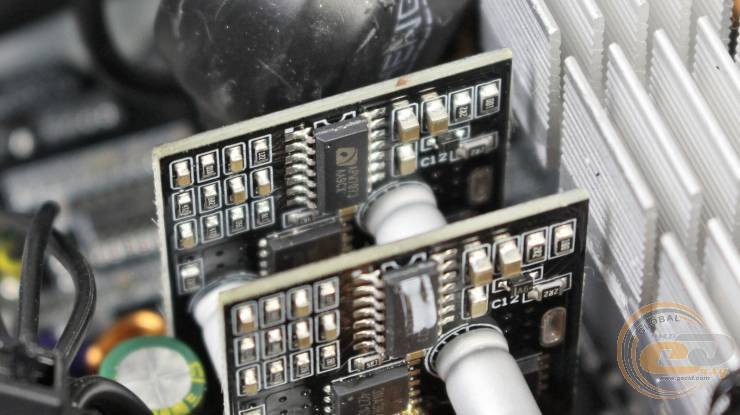

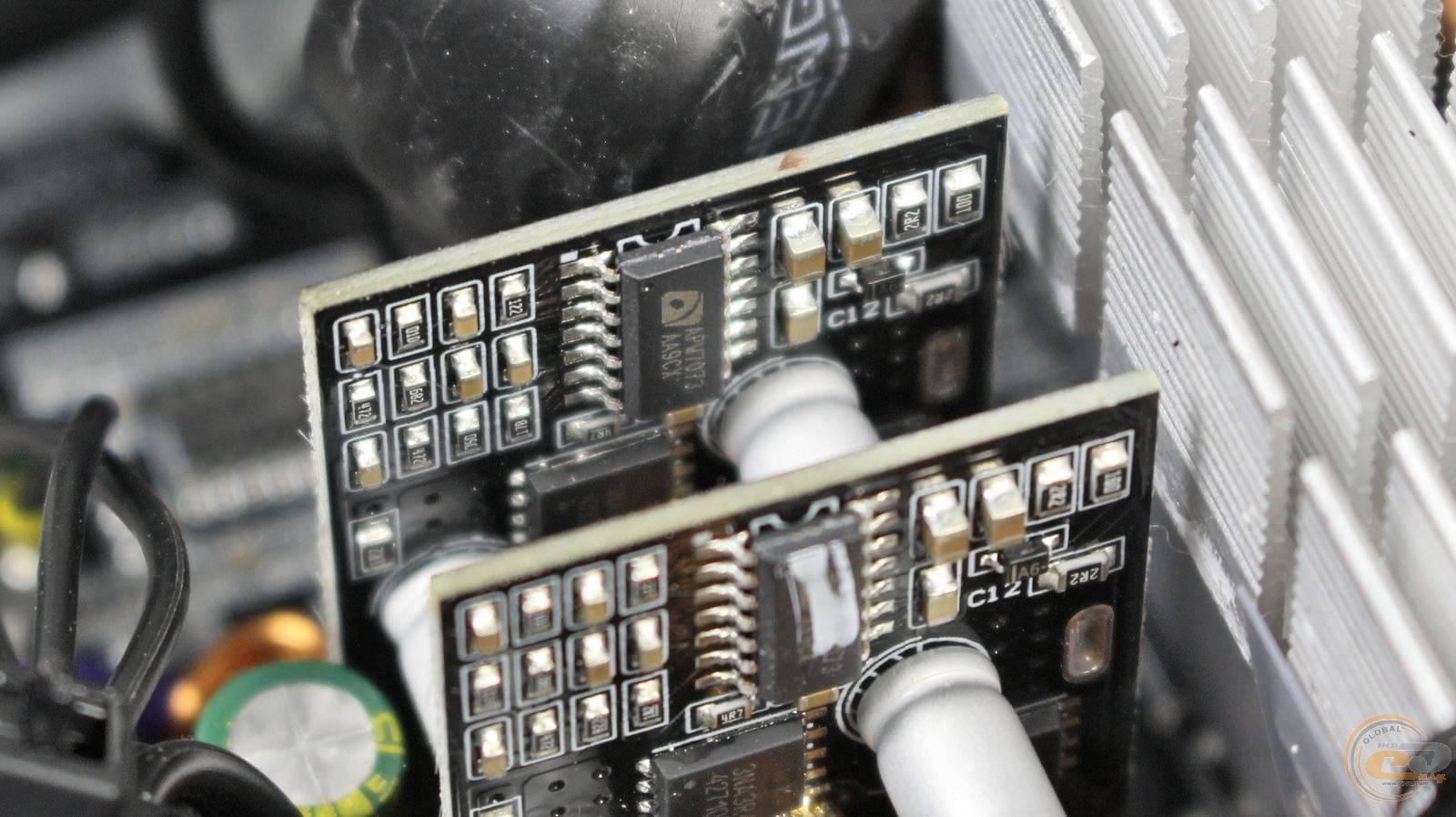

Вместо групповой стабилизации здесь применена раздельная — с использованием DC-DC-преобразователей. За линию +12В отвечает габаритный дроссель, в то время как элементы на двух меньших платах формируют каналы +3,3В и +5В.

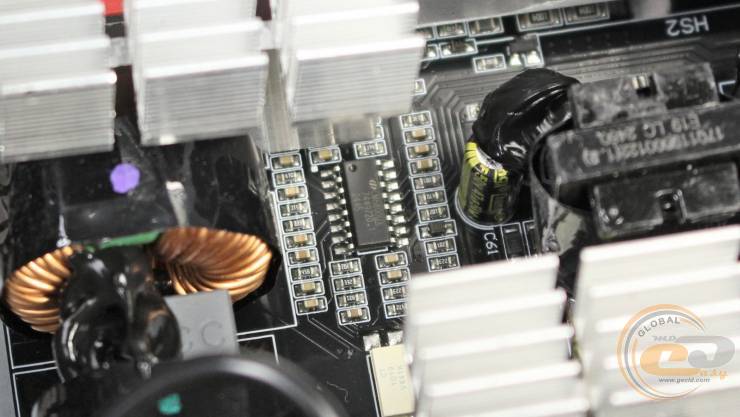

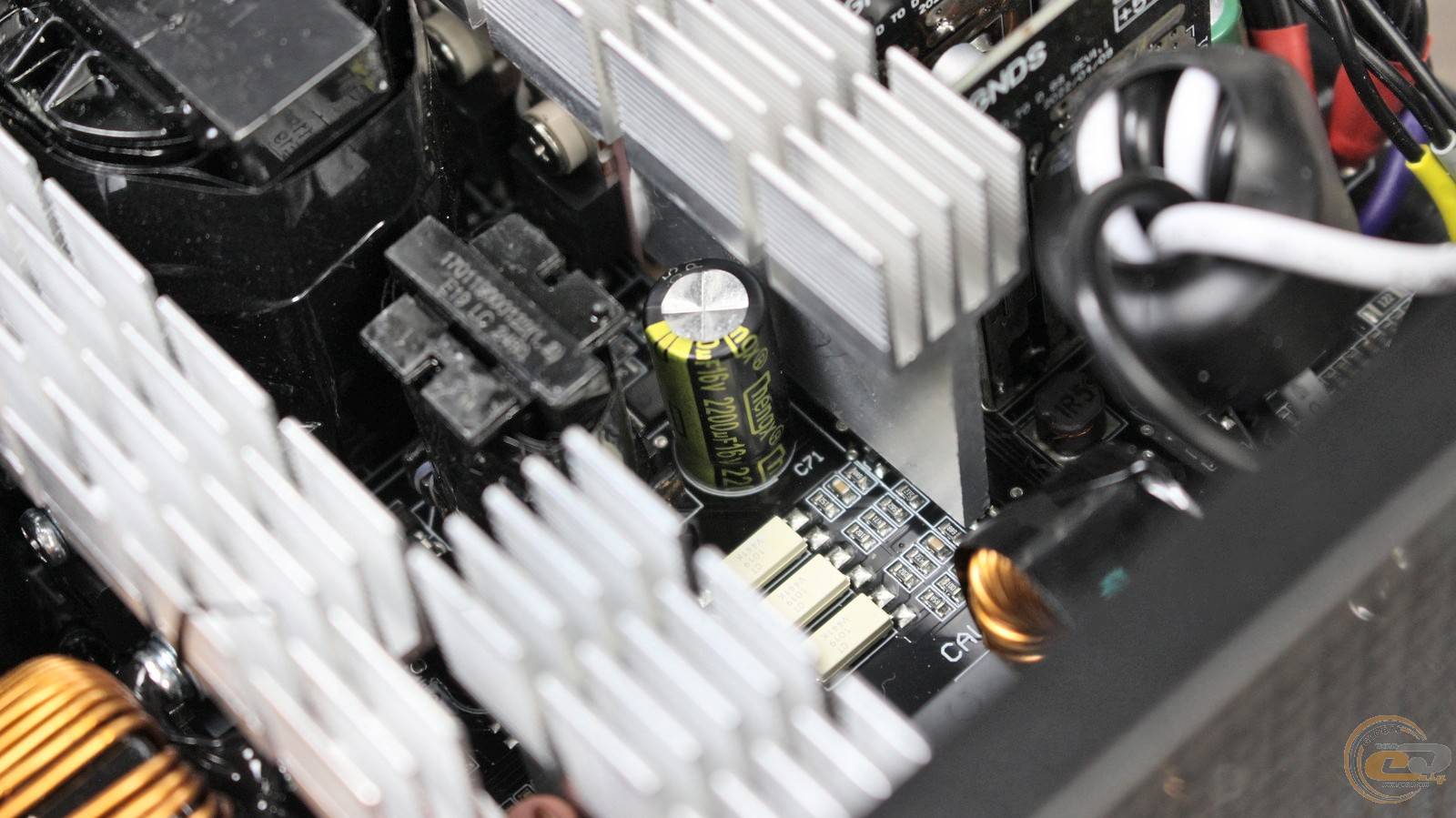

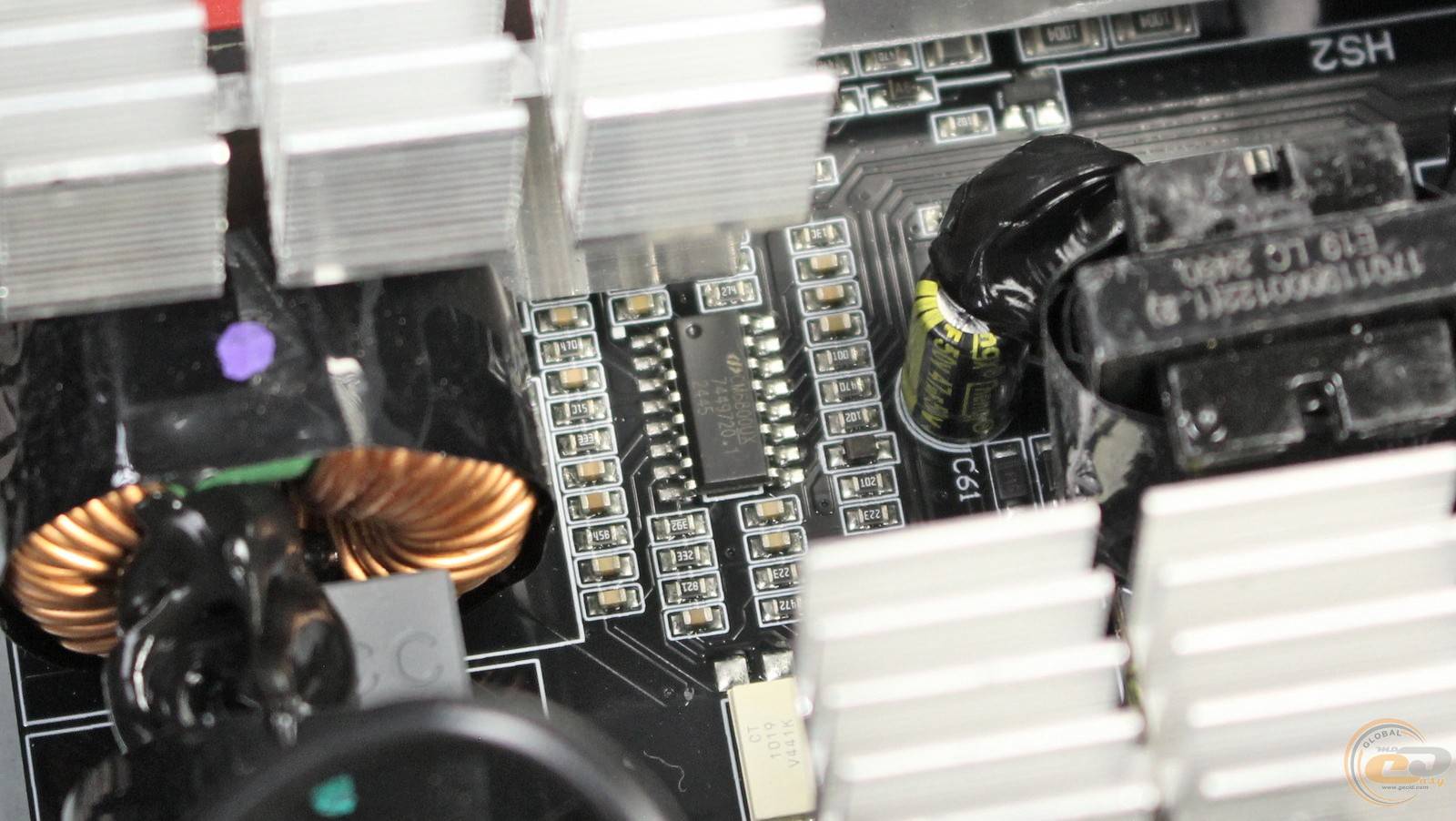

Работают они под управлением ШИМ-контроллеров APW7073.

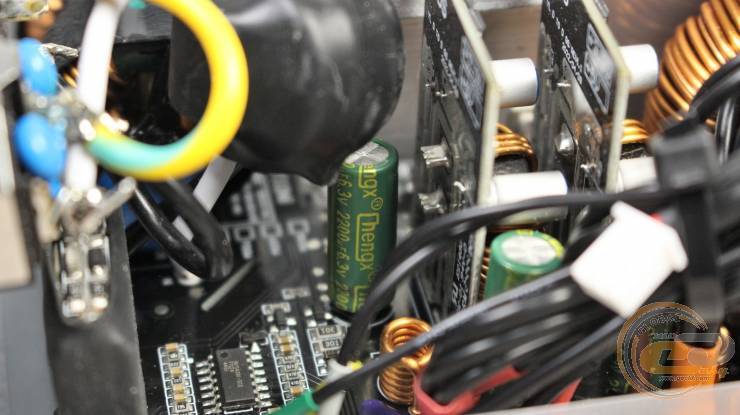

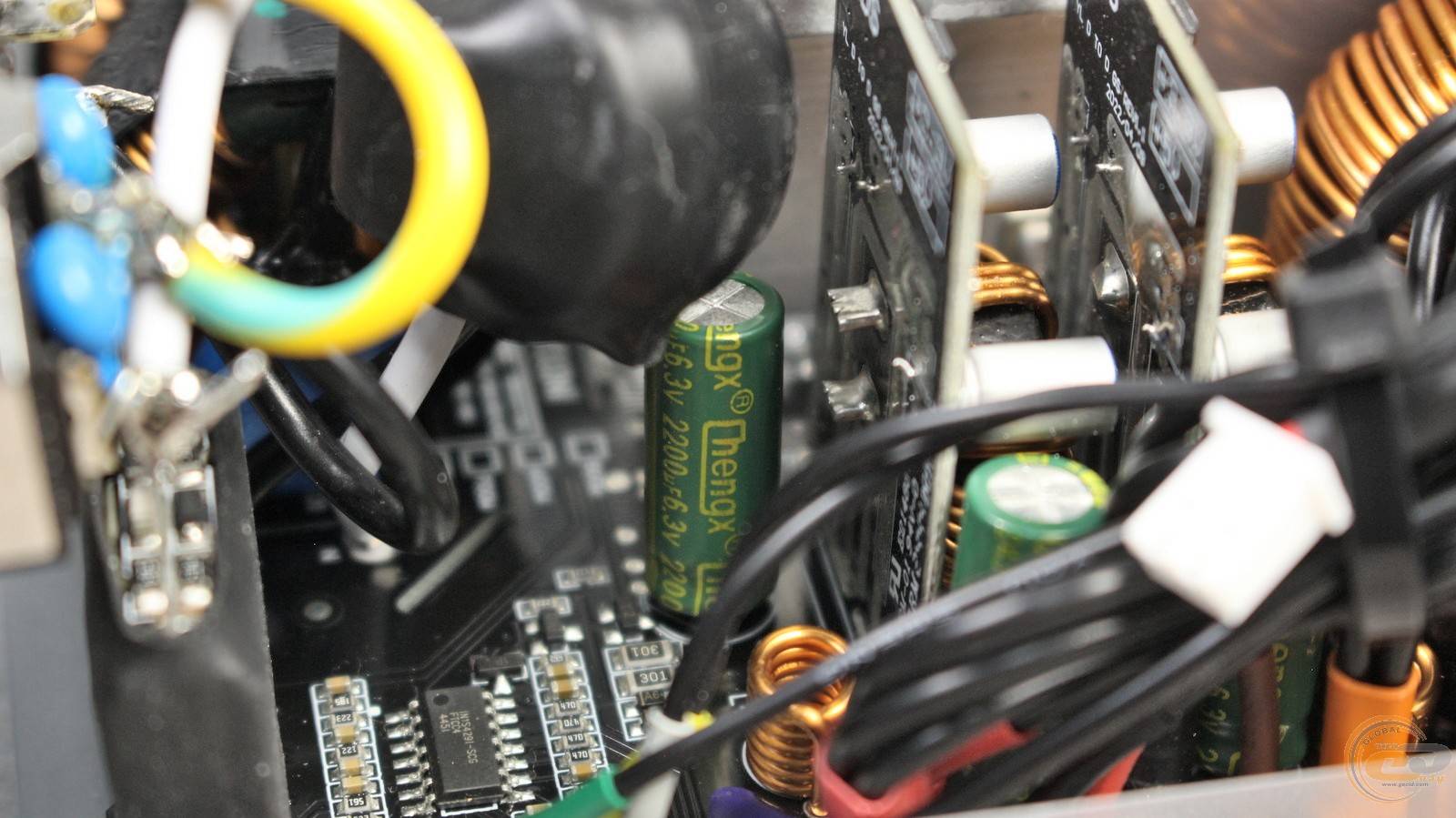

В узле фильтрации, как и в других частях платы, распаяны конденсаторы того же китайского производителя ChengX.

Что касается набора защит DeepCool PL800D, то в наличие полный их перечень:

• от повышенного выходного напряжения (OVP);
• от пониженного выходного напряжения (UVP);
• от короткого замыкания (SCP);
• от перегрузки по мощности (OPP);
• от перегрузки по току каждого канала (OCP);
• от перегрева (OTP);
• от всплесков пусковых токов (SIP).

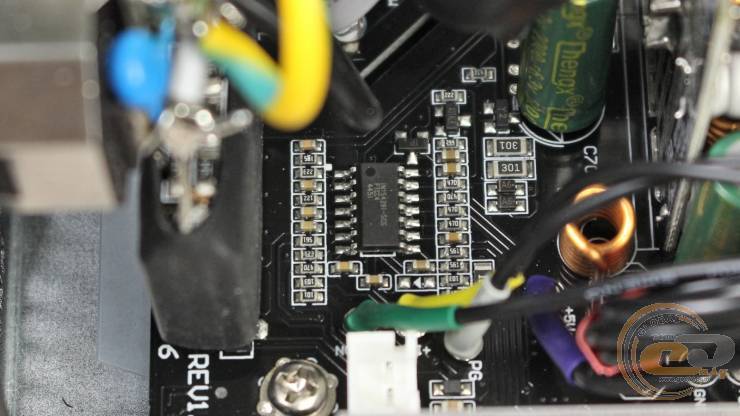

Для реализации некоторых из них используется микросхема-супервизор IN1S429I-SCG.

Кросс-нагрузочные характеристики

Переходим к тестам. Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

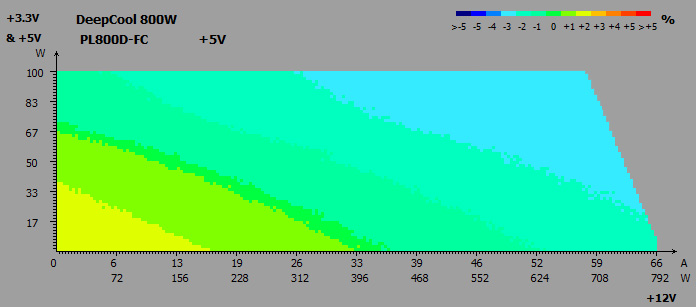

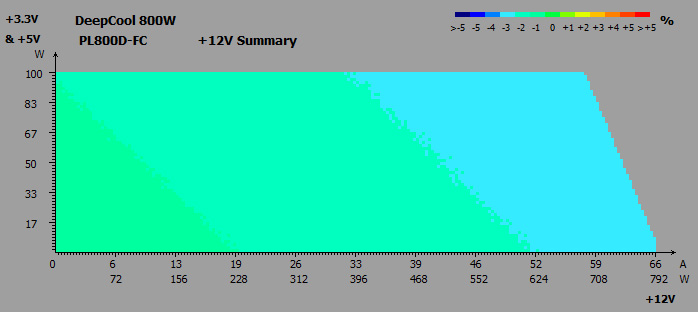

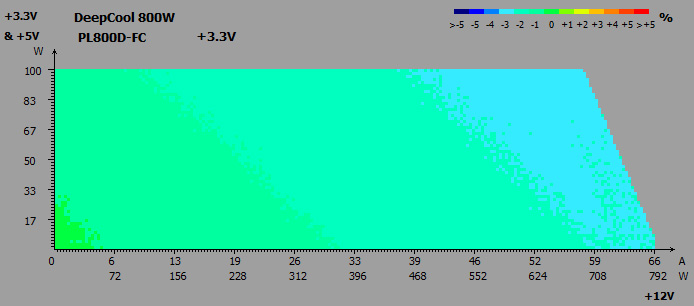

Во время кросс-нагрузочных тестов на основных линиях DeepCool PL800D были зафиксированы следующие отклонения:

• линия +3,3В: от –3% до 0%;
• линия +5В: от –3% до +2%;
• линия +12В: от –3% до –1%.

Раздельная стабилизация дает о себе знать узким диапазоном отклонения напряжений – на всех трех каналах они не выходили за пределы ±3%.

Шумы и пульсации на всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

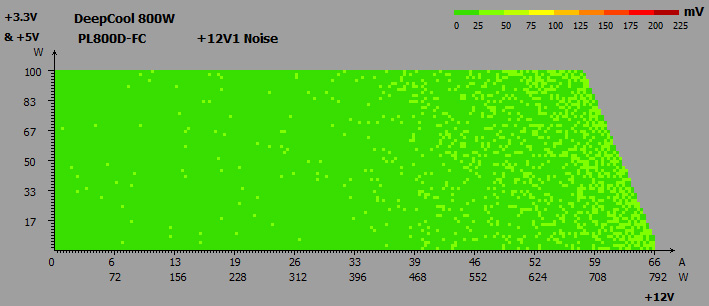

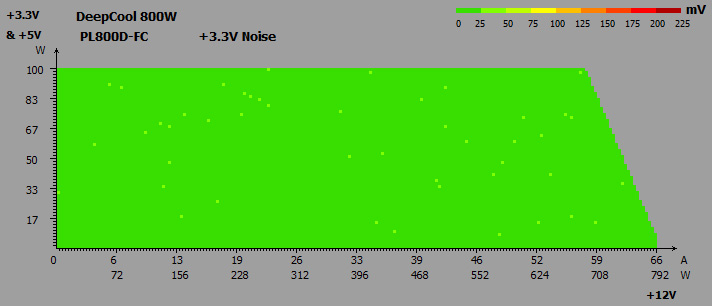

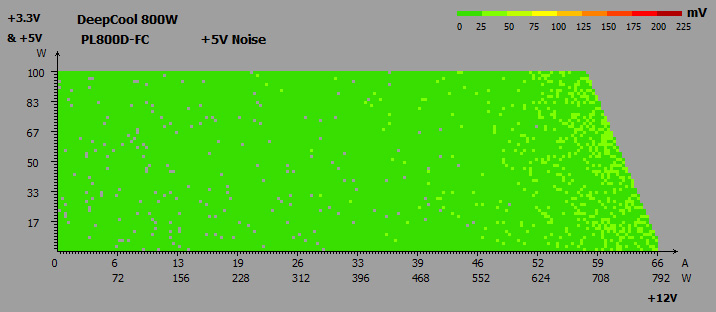

Пульсации также оказались небольшими – во всех трех случаях они находились в пределах 50 мВ.

Дежурная линия питания + 5VSB

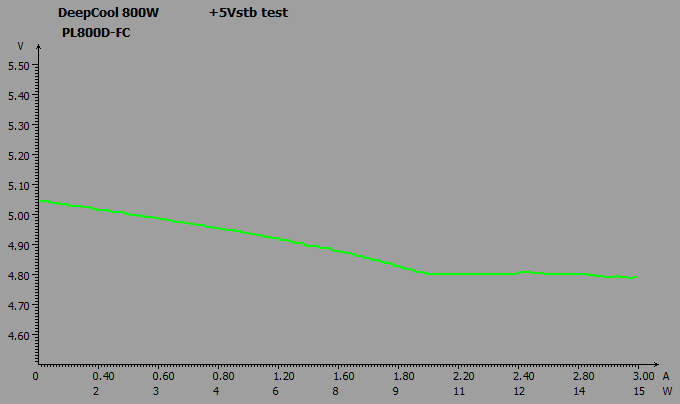

Все в норме и с напряжением очередной линии питания. В зависимости от нагрузки она меняется в допустимых пределах: от 5,04 до 4,79 В, или от +0,8% до -4,4%.

PF

Таблица, показывающая изменение PF в зависимости от загрузки источника питания:

Нагрузка* – нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC, набранный в полном составе, хорошо справляется со своими обязанностями. Так, максимальное значение коэффициента PF равно 0,98 при номинальных 800 Вт.

КПД

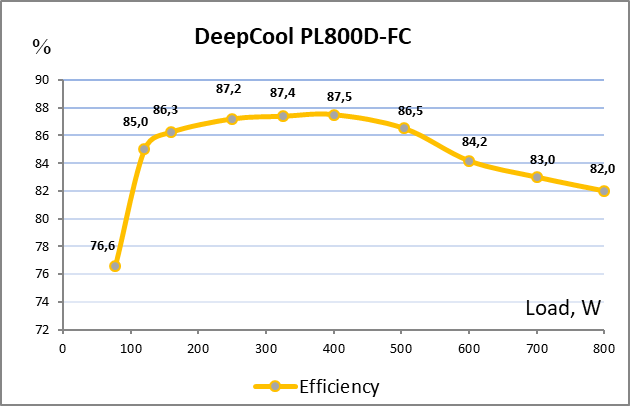

Энергоэффективность блока питания соответствует сертификату 80 PLUS Bronze, ведь за нагрузку 20%, 50% и 100% от номинальной мощности КПД превышал необходимые 81%, 85% и 81% соответственно.

Кроме того, устройство имеет сертификацию Cybenetics Silver, свидетельствующую о высокой энергоэффективности линии +5VSB – более 72%, а также низкое энергопотребление в выключенном состоянии – менее 0,23 Вт.

Система охлаждения и температурный режим

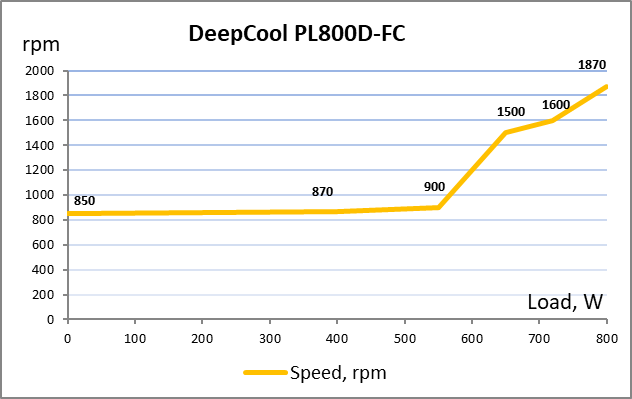

До нагрузки 550 Вт пропеллер очень тихо вращается с частотой 850-900 об/мин. До 650 Вт при частоте вращения 1500 об/мин и ниже вертушка все еще остается тихой. Далее скорость постепенно достигает максимальных 1870 об/мин, при этом уровень шума остается ниже среднего.

После 15-минутной нагрузки мощностью 750 Вт, главный трансформатор прогрелся до 84°C, что является вполне приемлемым показателем. В то же время температура дросселя линии +12В достигла 92°C — это достаточно высокое значение. К тому же он дополнительно нагревает расположенные рядом конденсаторы. Учитывая это, данный блок питания целесообразно эксплуатировать при нагрузке не выше 650–700 Вт.

Во время тестирования температура в помещении составляла +25°C.

Практические испытания на реальной конфигурации

Интересно было увидеть, как DeepCool PL800D ведет себя в реальной системе. Для теста был собран мощный ПК с 12-ядерным 24-поточным процессором AMD Ryzen 9 5900X и видеокартой ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition с TDP около 450 Вт.

Компонент	Модель
Процессор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
СЖО	ASUS TUF Gaming LC II 360 ARGB
Материнская плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативная память	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Видеокарта	ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition (x8 PCIe 4.0)
SSD	Kingston KC600 512 GB (SKC600/512G)
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Измерения проводились в двух режимах: «Простой» и «Максимальная нагрузка», которые создавались с помощью теста AIDA FPU и теста для загрузки видеокарты FurMark Donut (GK) в утилите MSI Kombuster. Энергопотребление системы измерялось с помощью ваттметра Seasonic PowerAngel, а напряжения на трех основных линиях – мультиметром MASTECH MY64.

В результате измерения питающего напряжения на выходных линиях были получены следующие значения:

Благодаря раздельной стабилизации удалось избежать просадки напряжений ниже номинала. Отклонения не превышали 3,6%, а разница между значениями в простое и при нагрузке составляла до 1%. Особенно понравилось состояние канала +12В – он оставался максимально стабильным, фактически на уровне топовых решений.

Энергопотребление в простое и выключенном состоянии компьютера

Вдобавок ко всему вышеперечисленному, тестируемое устройство порадует своего владельца очень низким энергопотреблением в выключенном состоянии компьютера (2 Вт) и в спящем режиме (4 Вт).

Итоги

Блок питания DeepCool PL800D привлекает относительно доступной ценой около ₴3800 или $90.

За эти деньги покупатель получает современное устройство с 450-ваттным кабелем PCIe 5.1 (12V-2x6), DC-DC-преобразователями во вторичной цепи, плоскими кабелями-шлейфами, полным набором защит и свежим фирменным дизайном. К этому добавляется высокая энергоэффективность (80PLUS Bronze и Cybenetics Silver) и 5-летняя гарантия — в то время как у большинства конкурентов в этом ценовом сегменте она составляет всего 2-3 года.

Выходные показатели устройства также заслуживают похвалы: просадка напряжения ниже номинала не наблюдается, а отклонения остаются минимальными, особенно на востребованном канале +12В. Вдобавок блок питания отличается сравнительно тихой и комфортной работой на всем диапазоне нагрузок.

Впрочем, не обошлось и без компромиссов. Дроссель канала +12В сильно нагревается, дополнительно подогревая расположенные рядом конденсаторы. Поэтому нагрузка блока питания свыше 650-700Вт может значительно сократить срок службы. Также в большинстве узлов использованы китайские конденсаторы ChengX. Исключение составляют только платы DC-DC-преобразователей, где обычно употребляются полимерные элементы.

Достоинства:

• хороший уровень КПД (80 PLUS Bronze и Cybenetics Silver);
• раздельная стабилизация напряжений;
• хорошее состояние напряжений на основных линиях питания;
• отсутствие просадки напряжений при подключении мощной конфигурации;
• наличие всех видов защит;
• три 6+2-контактных разъема PCIe и один 450-ваттный PCIe 5.1 (12V-2x6) для подключения видеокарт;
• удобные в укладке плоские кабели-шлейфы;
• комфортный уровень шума на всем диапазоне нагрузок;
• 5 лет гарантии.

Особенности:

• использование во всех узлах китайских электролитических конденсаторов.

Автор: Олесь Пахолок
