Обзор и тестирование блока питания DTS ATX-550A

Совсем недавно мы тестировали блок питания «из недорогих» KRAULER 450W мощностью 400 Вт, а в этот раз исследуем еще более дешевое предложение DTS ATX-550A. Номинальная мощность этого источника питания остается понятием «растяжимым», хотя производитель отмечает целых 550 Вт. Стоимость же DTS ATX-550A с учетом предлагаемой мощности просто радует своей малой величиной – в районе 35$. Поэтому становится вдвойне интересней узнать о возможностях DTS ATX-550A.

Напомним, что компания DTS на рынке Украины находится уже около пяти лет, предлагая китайскую компьютерную продукцию под своим брендом. Основным ассортиментом в продуктовой линейке являются корпуса, в которых зачастую предустанавливается блок питания на подобие DTS ATX-550A.

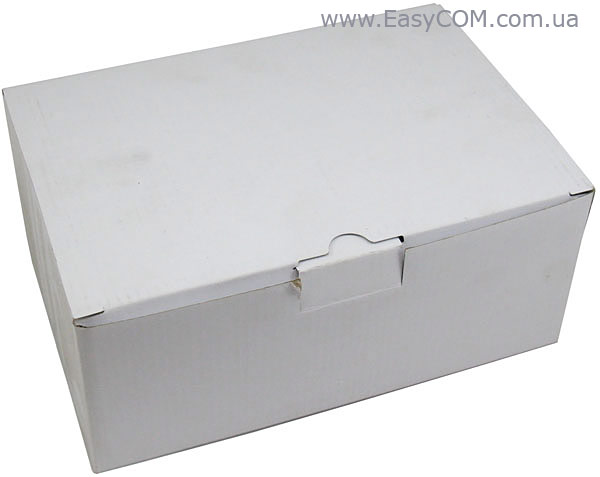

Упаковка блока питания DTS ATX-550A очень скромная. Она представляет собой просто коробку из картона с полным отсутствием сопутствующей информации и каких-либо характеристик устройства.

DTS ATX-550A

Комплектация блока питания DTS ATX-550A также очень ограничена. В нее входит лишь сетевой шнур питания.

DTS ATX-550A

Корпус блока питания DTS ATX-550A традиционно выполнен из SECC стали, а вентилятор размером 120 мм прикрыт решеткой типа «гриль». Если внешним видом корпуса блок питания DTS ATX-550A почти ничем не отличается от решений мощностью 500 Вт, то по количеству кабелей и сечению провода 0,52 мм² (20 AWG) разница очевидна. Так как почти стандартно для блоков питания средней мощности используется сечение 0,82 мм² (18 AWG).

 Спецификация блока питания DTS ATX-550A:

Производитель

DTS

Модель

 ATX-550A

Тип

ATX12V

Пиковая мощность, Вт

550

Номинальная мощность, Вт

350*

Мощность по каналу 12В, Вт

250*

Линий +12V

2

Выходы

+3,3V – 14 A,
+5V – 14 A,
+12V1 – 16 A,
+12V2 – 19 A,
-12V – 0,5 A,
 +5VSB – 2,5 A

PCI-E разъемов

Нет

SLI Ready

Нет

CrossFire Certified

Нет

Модульный

Нет

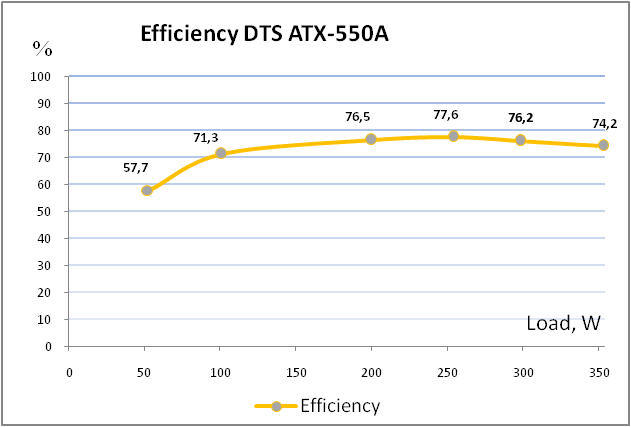

КПД

-

Сертифицирован 80 PLUS

Нет

Коэффициент мощности (PF)

-

Метод компенсации коэффициента мощности

Отсутствует

Входное напряжение, В

230

Частота, Гц

50

Входной ток, А

10

Размер вентилятора, мм

120 х 120 х 25

Уровень шума, дБ

-

Регулятор скорости вращения

Есть

Электромагнитные безопасность и совместимость (EMI/EMC)

-

Соответствие RoHS (низкое содержание в припое свинца и кадмия)

Нет

Размеры (ШхДхВ), мм

150х140х86

Комплектация

Шнур питания,

Вес, кг

-

Гарантия

-

Сайт производителя

http://dts.ua

* - неофициальные данные, условно указаны после тестирования

DTS ATX-550A

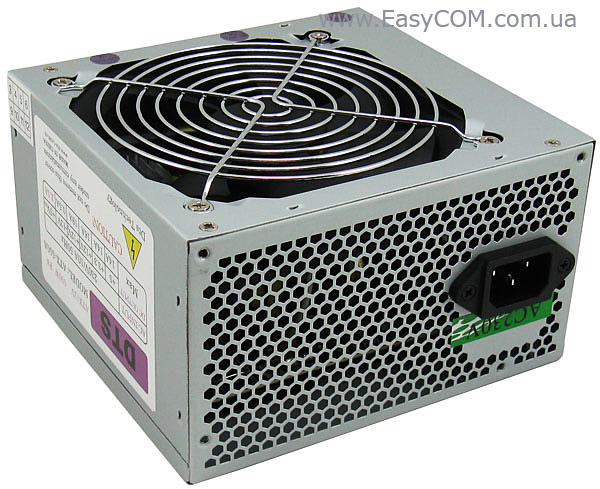

Задняя панель блока питания DTS ATX-550A выполнена по обыкновению в виде вентиляционной решетки с сотообразными ячейками. К сожалению, на ней нет кнопки для отключения сети, а присутствует лишь разъем для подключения сетевого шнура питания, возле которого наклеена этикетка «230V».

DTS ATX-550A

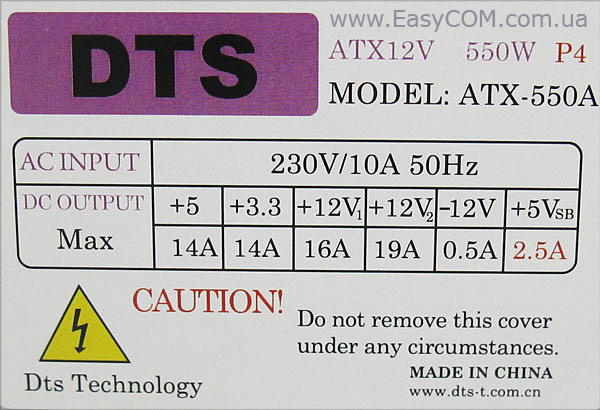

Основная этикетка на источнике питания хотя и проливает свет на его характеристики, но далеко не окончательно. Самое главное, что так и остаются неизвестными, это общая мощность двух каналов +12В и суммарная мощность линий +3,3В и +5В. Таким образом, очень трудно предварительно определиться с возможностями DTS ATX-550A по этой информации. В итоге известно, что нагрузка на каналы +5В и +3,3В по отдельности может достигать 14 А, а два канала +12В можно нагрузить на 16 А и на 19 А. Входным сетевым напряжением для DTS ATX-550A является 230 В, 50 Гц, которое соответствует нашей сети. Какие-либо сертификации у блока питания DTS ATX-550A отсутствуют, что настораживает и позволяет относить его к разряду «самодельных», небезопасных устройств.

DTS ATX-550A

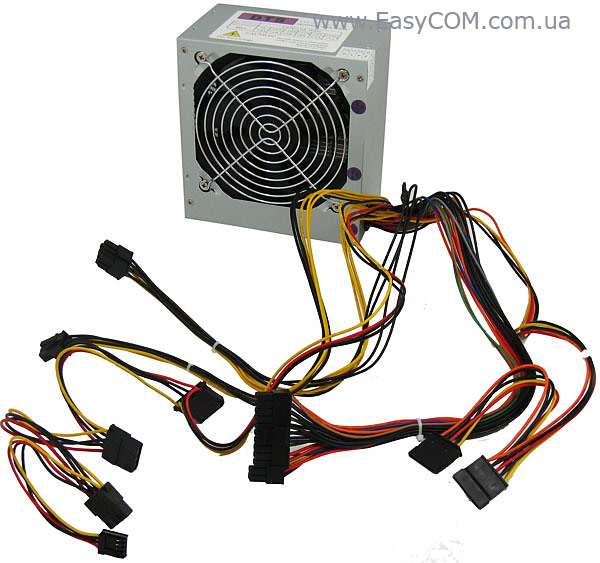

Длина проводов у блока питания не большая, но рассчитывать на большее для источника питания подобного класса и не стоило. Состав разъемов у DTS ATX-550A, как для блока питания мощностью 550 Вт, также достаточно ограничен. Для подключения периферии предусматривается три разъема PATA, два SATA и один для FDD. Таким образом, необходимое количество разъемов для подключения скромной конфигурации имеется.

Разъемы и длина проводов блока питания DTS ATX-550A:

Типы разъемов

Длина проводов до разъема (разъемов), см

20+4-контактный разъем питания

40

4+4-контактный разъем питания

45

6-контактный разъем PCIE

45

Два разъема SATA

40-55

Три разъема PATA и FDD

40-55-70-90(FDD)

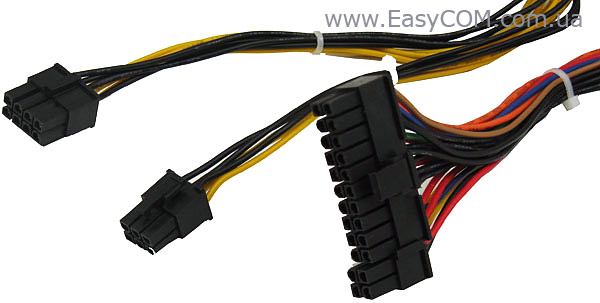

Кроме того, в составе разъемов питания имеется 8-контактный разъем EPS12V, представленный в универсальном 4+4-контактном виде. Также в оснащении имеется 6-контактный разъем для обеспечения дополнительного питания линии PCIE. Поэтому, теоретически, без использования переходников можно будет подключить один видеоускоритель среднего уровня.

DTS ATX-550A

Разбирается блок питания DTS ATX-550A так же, как и многие компьютерные блоки питания, достаточно просто. Для этого нужно лишь выкрутить четыре винта.

В качестве вентилятора используется модель BRUSHLESS EFS-12E12L размером 120 мм с семилопастной крыльчаткой. Более подробные характеристики вентилятора установить не удалось.

Электрическая схема блока питания DTS ATX-550A реализована на односторонней печатной плате коричневого цвета. Принципиальное построение такое же, как и у типичного компьютерного блока питания ATX, но при этом с сильным упрощением.

В частности, во входных цепях отсутствует не только модуль коррекции коэффициента мощности, но и фильтр EMI, который косвенно позволяет обезопасить устройство от внезапных скачков напряжения в электрической сети. В местах установки дросселей и конденсаторов на печатной плате установлены перемычки. В этом плане тестируемый ранее KRAULER 450W смотрится немного лучше.

На входе последовательно установлены два высоковольтных конденсатора малоизвестного бренда «Cheng» емкостью 820 мкФ, рассчитанные на напряжение 200 В и температуру 105ºC.

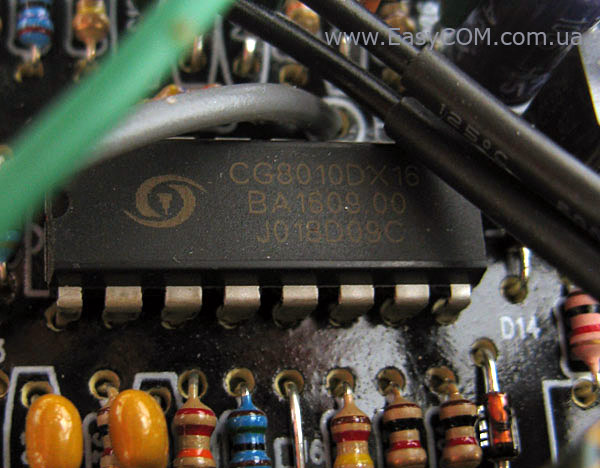

Схема блока питания DTS ATX-550A основана на ШИМ-контроллере CG8010DX16, который также встречался в похожих по классу блоках питания POWER LUX.

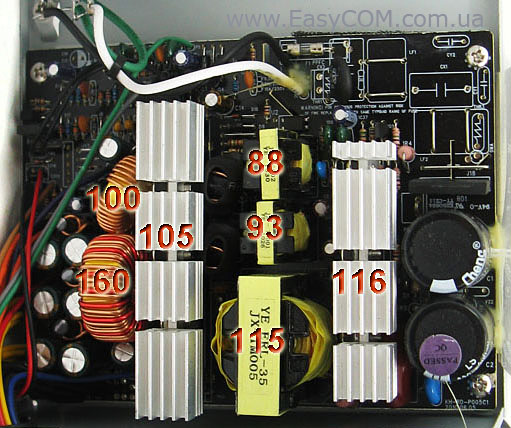

Для охлаждения силовых полупроводниковых элементов используются приличные алюминиевые радиаторы с веерообразной верхней частью.

Судя по достаточно небольшим габаритным размерам трансформатора и дросселей, складывается впечатление, что блок питания DTS ATX-550A, вряд ли обладает мощностью 500 Вт.

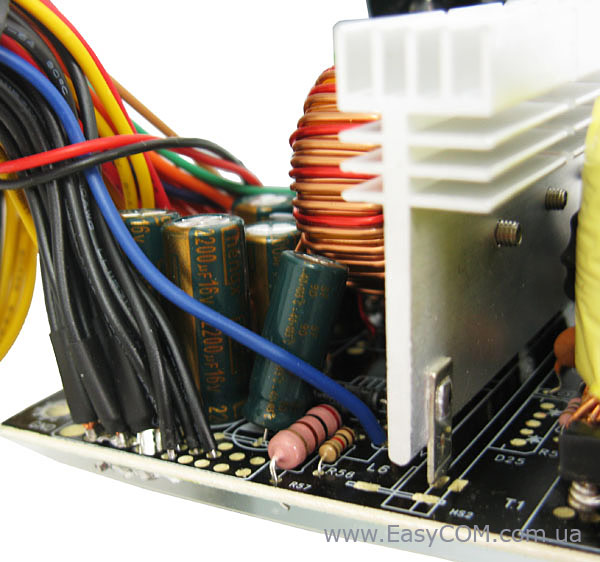

С выходной стороны также установлены электролитические конденсаторы компании Cheng, рассчитанные на рабочую температуру 105ºС.

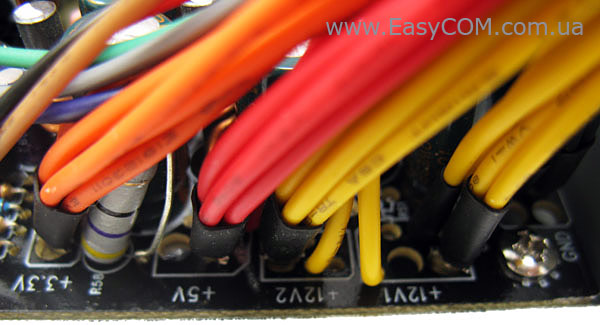

На плате линия +12В действительно разбита на два канала, вот только выполнено ли ее виртуальное разделение защитами, мы выясним уже в ходе тестирования.

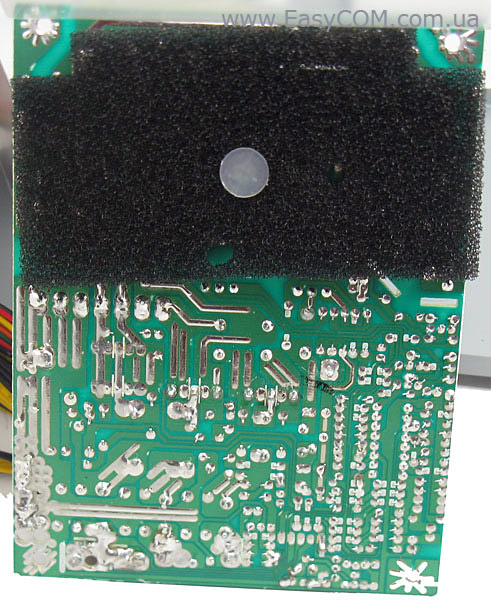

Качество пайки на плате блока питания DTS ATX-550A нормальное, потеков и явных недостатков нет.

Тестирование

Кросс нагрузочные характеристики

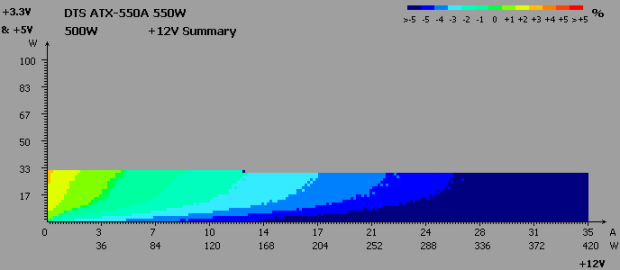

Изначально установив параметры тестирования на уровне 500 Вт тест КНХ блок питания DTS ATX-550 Вт не смог выполнить. Причем на линии +12В было заметно критичное снижение значения напряжения ниже отметки в -5%. Ориентируясь по значениям на линии +12В на фрагменте КНХ, для тестирования были выбраны более приемлемые параметры тестирования. В частности нагрузку на линии +12В решено было ограничить мощностью в 300 Вт. Итоговый результат тестирования КНХ приведен на трех графиках ниже. Также примечательным фактом является то, что несмотря на снижение напряжений ощутимо ниже допустимых границ, источник питания продолжал функционировать, а не отключался по защите.

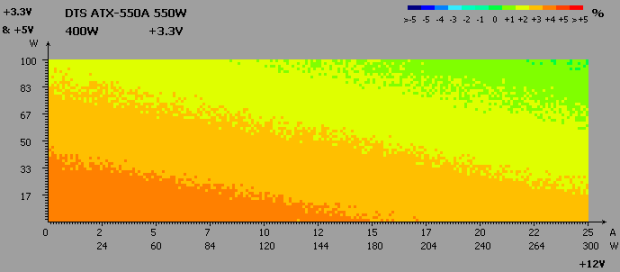

Значение напряжений на линии +3,3В в целом не вызывает опасений. Здесь все нормально с отклонениями до +4%.

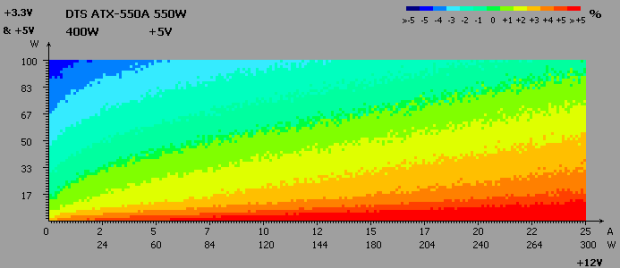

КНХ линии +5В также выглядит вполне допустимо, но наблюдается уже более сильное изменение напряжения. Судя по всему, напряжение +5В очень сильно зависит от нагрузки на эту линию и на линию +12В. Компенсация напряжения на этой линии фактически не реализована.

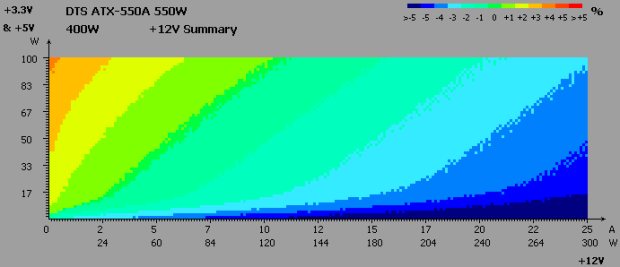

Напряжение на линии +12В находится в наихудшем состоянии. Даже с учетом корректировки параметров нагрузки тестирования в области КНХ, обозначенной стандартами ATX, происходит достаточно сильное снижение напряжение до -4%. По этой причине рекомендованную нагрузку на линию +12 В желательно ограничить до уровня 250 Вт.

Шумы и пульсации во всем диапазоне напряжений

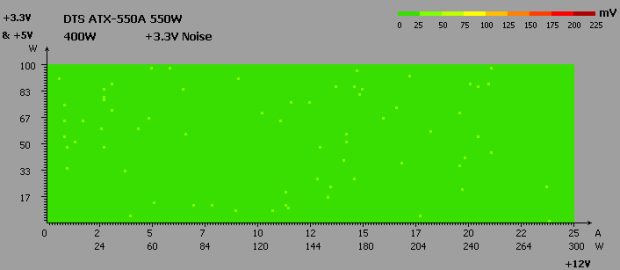

Пульсации на линии +3,3В были достаточно низкими. В среднем они составляли всего 19 мВ.

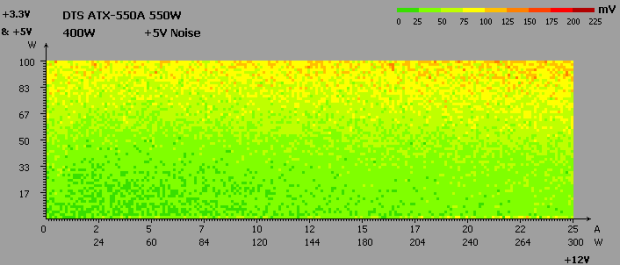

Пульсации на линии +5В оказались значительно выше, и при сильном увеличении нагрузки на этот канал иногда появлялись серьезные всплески пульсаций, достигающие 110 мВ.

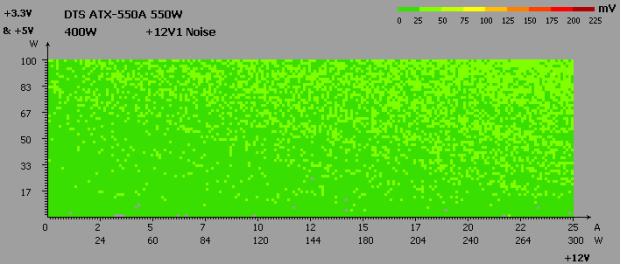

В тоже время пульсации напряжения на линии +12В были достаточно ниже критического уровня, максимально достигая значений в 35 мВ.

 Дежурная линия питания +5 VSB

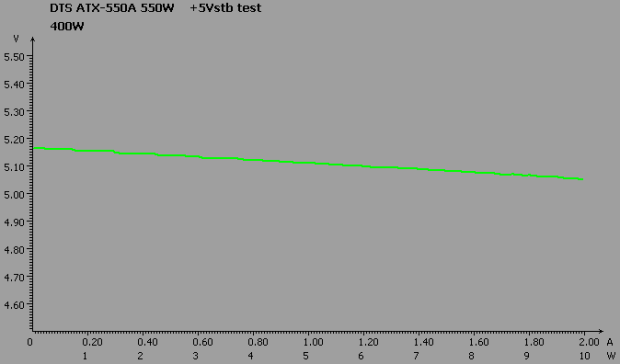

Напряжение на дежурной линии питания DTS ATX-550A является вполне нормальным. В зависимости от нагрузки оно изменяется в интервале от 5,16 В до 5,05 В.

PFC

Таблица, показывающая изменение PFC, в зависимости от загрузки источника питания:

Нагрузка, Вт

50

100

150

200

250

300

350
