Обзор и тестирование источника бесперебойного питания Eaton Ellipse PRO 850 DIN

Источники бесперебойного питания (ИБП) линейно-интерактивного класса (Line-Interactive) благодаря встроенному модулю AVR (своего рода стабилизатора напряжения питания) являются довольно интересными решениями для домашнего и корпоративного использования. Как и во всех сегментах рынка компьютерных комплектующих здесь также присутствует разделение на профессиональные устройства и решения для массовой аудитории. С первыми мы уже познакомились на примере AEG Protect B. 1000 PRO. Теперь пришел черед оценить возможности их более дешевых аналогов. Модель Eaton Ellipse PRO 850 DIN, о которой пойдет речь в данном обзоре, как раз и принадлежит к их числу.

Eaton Ellipse PRO 850 DIN

Спецификация:

Производитель

Eaton

Модель

Ellipse PRO 850 DIN (ELP850DIN)

Тип

Линейно-интерактивный (Line-Interactive)

Вид сигнала на выходе

Аппроксимированная синусоида

Мощность, В·А / Вт

850 / 510

Характеристики входного питания

Номинальное напряжение питания, В

220 - 240

Диапазон изменения напряжения без перехода на режим работы от батареи, В

165 - 264

Частота, Гц

46 - 73

Максимальная сила тока при номинальной нагрузке, А

10

Характеристики выходного питания

Номинальное напряжение питания, В

220 / 230 / 240

Отклонение напряжения питания в режиме работы от сети (AVR), %

-

Отклонение напряжения питания в режиме работы от батареи, %

+15 ... -20

Частота в режиме работы от батареи, Гц

50/60 ±1

Сила тока (при напряжении 230 В), А

3,6

Батарея

Тип

Негерметизированная, не требующая технического обслуживания, быстрозаменяемая

Номинальное напряжение, В

12

Количество аккумуляторов

1

Емкость каждого аккумулятора, А·ч

9

Время автономной работы при нагрузке 50% / 70%, мин

9 / 5

Время полной зарядки аккумулятора, ч

7,75

Общие характеристики

КПД

-

Уровень шума, дБ

-

Коммуникационные интерфейсы

USB

Дополнительные возможности

Защита от скачков напряжения, защита линий связи (телефон / LAN), автоматическое тестирование батареи, защита от глубокого разряда батареи, ЖК-дисплей

Размеры, мм

260 х 82 х 285

Вес вместе с аккумуляторами, кг

7,3

Гарантия, лет

2

Сайт производителя

EATON

Упаковка и комплект поставки

Eaton Ellipse PRO 850 DIN

Eaton Ellipse PRO 850 DIN

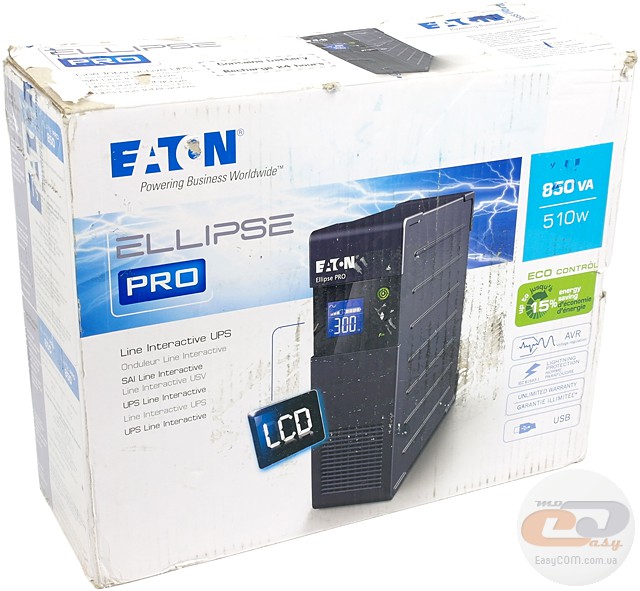

Источник бесперебойного питания Eaton Ellipse PRO 850 DIN поставляется в красочной коробке из плотного картона, которая обеспечивает его защиту от ударов и возможных механических повреждений. На упаковке можно обнаружить изображение устройства, схематическое обозначение выходов и краткое их описание, а также список основных особенностей. Отдельно выделим самые важные характеристики модели Eaton Ellipse PRO 850 DIN: номинальную мощность (850 В·А / 510 Вт) и класс ИБП (линейно-интерактивный). В устройствах данного вида существенно расширен диапазон входного напряжения, при котором они продолжают работать от сети без перехода в автономный режим.

Eaton Ellipse PRO 850 DIN

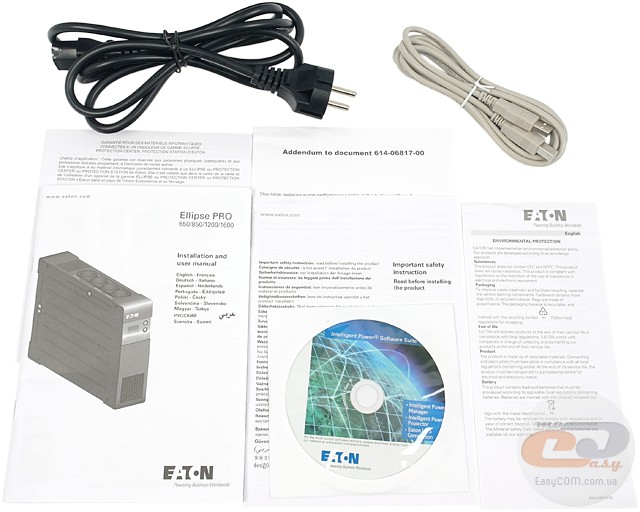

В комплект поставки включены все необходимые компоненты, которые могут понадобиться пользователю в процессе подключения новинки и ее дальнейшей эксплуатации:

  • сетевой шнур питания;
  • кабель с разъемами USB;
  • диск с программным обеспечением и документацией;
  • инструкция.

Внешний вид

Eaton Ellipse PRO 850 DIN

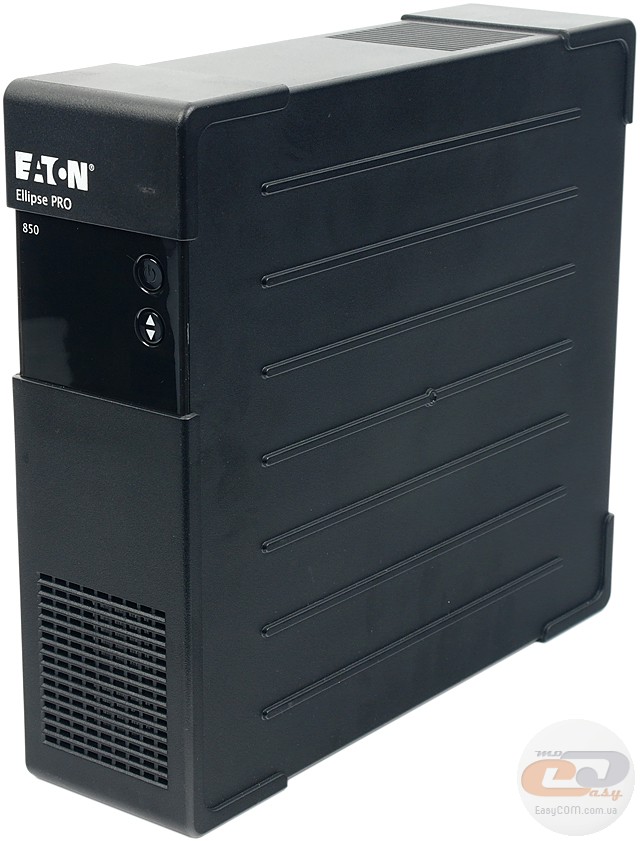

Модель Eaton Ellipse PRO 850 DIN выполнена в сравнительно компактном корпусе (260 х 82 х 285) в форме прямоугольного параллелепипеда. Она может использоваться в горизонтальном и вертикальном положениях, причем в обоих случаях обеспечивается хорошая устойчивость из-за низкого центра тяжести. Вес устройства вместе с аккумуляторной батареей составляет 7,3 кг. Данный ИБП рассчитан на установку и в стоечном сервере, правда, для этого придется отдельно приобрести специальные крепления.

Обращаем ваше внимание на наличие перфорации на передней и верхней панелях, с помощью которой осуществляется циркуляция воздуха внутри корпуса. Поэтому во время эксплуатации ИБП нужно следить, чтобы эти отверстия не закрывались посторонними предметами.

Eaton Ellipse PRO 850 DIN

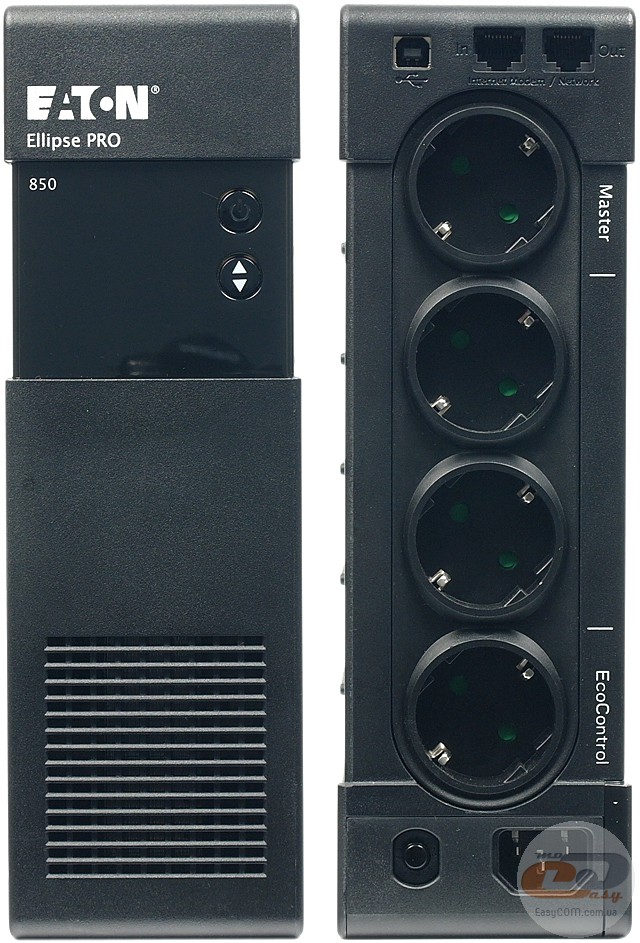

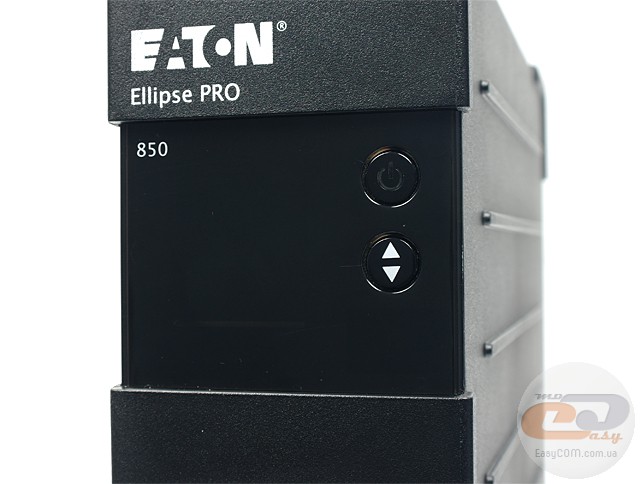

Лицевая стенка, по сравнению с остальными, имеет более презентабельный вид за счет наличия небольшого дисплея, на котором отображается информация о состоянии устройства, батареи и сети. Рядом расположены две кнопки: верхняя («ON/OFF») обесточивает все разъемы (розетки) с обозначением «Master», вторая («Scroll Down») служит для навигации по меню.

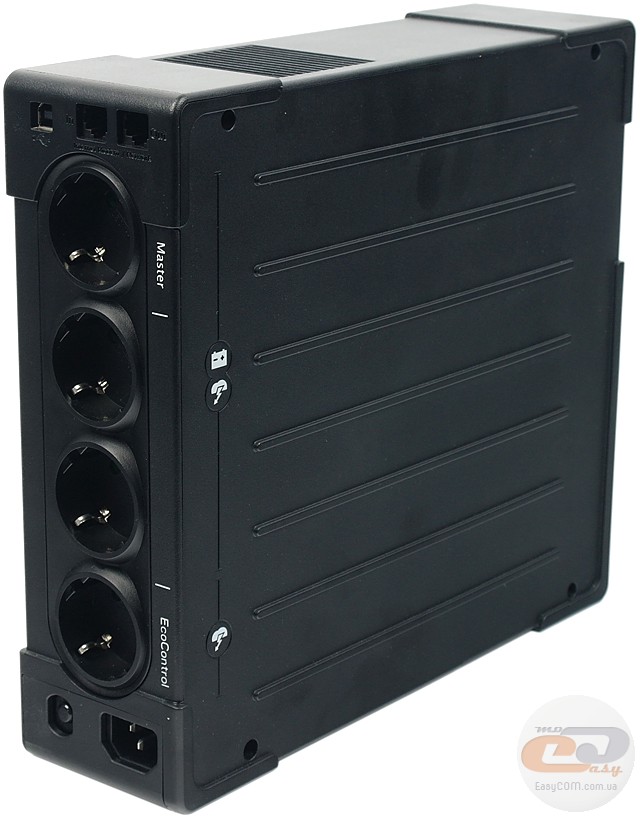

На противоположной панели размещены четыре сетевые розетки типа DIN с заземлением. Для нашей страны такой вариант является наиболее универсальным, поскольку после приобретения устройства нет необходимости искать дополнительные шнуры со специальными разъемами. Хотя модели серии Eaton Ellipse PRO могут оборудоваться и другими типами розеток: IEC и FR. На всякий случай, перед покупкой ИБП не забудьте уточнить этот момент у продавца.

Резервное питание от батареи подается только на три верхние розетки («Master»). Нижняя («EcoControl») лишена такой возможности и работает постоянно от сети. При этом защиты от скачков напряжения реализованы для всех разъемов. То же самое можно сказать и о функции автоматического регулирования напряжения (AVR).

Таким образом, к трем верхним розеткам рекомендуется подключать ПК, монитор и другие устройства, мгновенное обесточивание которых может привести к потере информации или затруднить корректное завершение работы. Нижнюю же следует использовать для питания разного рода периферии. Кроме того, для розетки «EcoControl» реализована функция экономии электроэнергии за счет автоматического обесточивания подсоединенных устройств после выключения ПК или перехода его в режим сна. По заявлениям производителя таким образом удается сократить до 20% потребления энергии.

Eaton Ellipse PRO 850 DIN

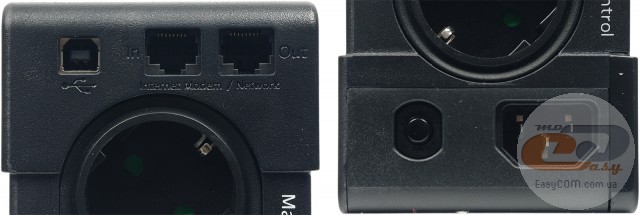

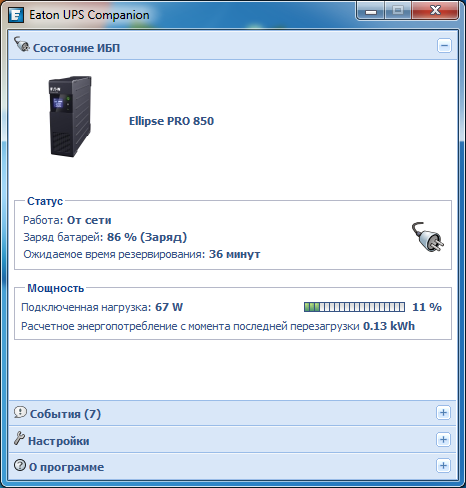

Над сетевыми розетками можно обнаружить порт USB для обмена данными с компьютером и два разъема LAN (In/Out) для защиты локальной сети или телефонной линии от высоких всплесков напряжения, например, при попадании молнии в провода.

В самом низу расположена сетевая розетка и кнопка, которая полностью разрывает входную цепь питания внутри ИБП, включая все розетки и внутреннюю электронику.

Eaton Ellipse PRO 850 DIN

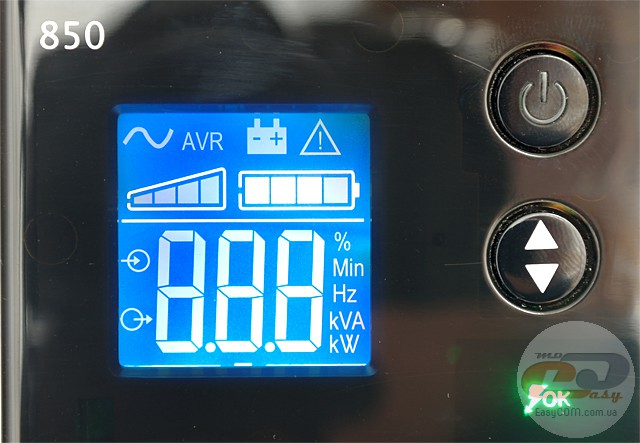

Экран имеет небольшие размеры, однако это никак не влияет на удобство восприятия информации на нем. Меню сделано довольно простым и интуитивным, и за несколько нажатий на кнопку «Scroll Down» можно без проблем получить все необходимые сведения о состоянии ИБП и аккумулятора, а также о параметрах сети.

Батарея

Eaton Ellipse PRO 850 DIN

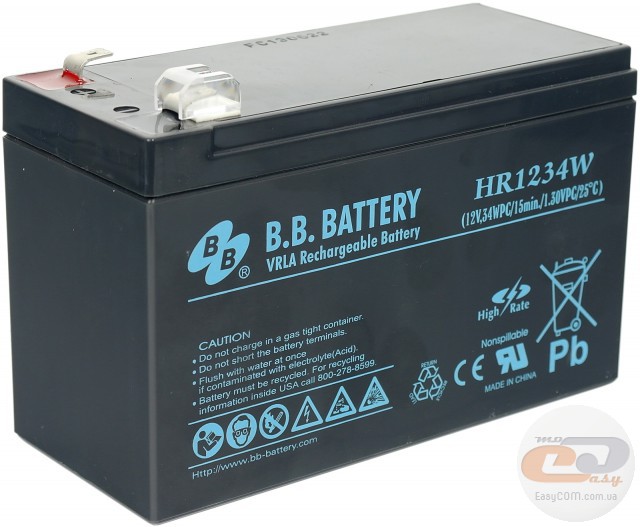

В тестируемой модели применяется батарея, состоящая из одного элемента B.B. Battery HR1234W с рабочим напряжением 12 В и емкостью 9 А·ч (20-часовой режим разряда). При 10-часовом режиме этот показатель чуть меньше и составляет 7 А·ч. Согласно заявлениям производителя, срок службы аккумулятора достигает 5 лет. Более детальную информацию о характеристиках батареи с графиками зависимости времени разряда от разных факторов можно найти в спецификации, перейдя по указанной выше ссылке.

Eaton Ellipse PRO 850 DIN

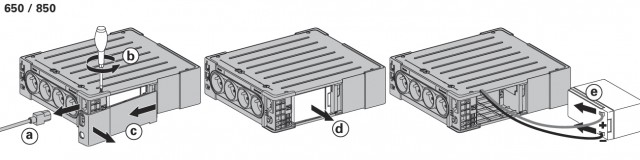

Доступ к аккумуляторному отсеку обеспечивается путем снятия специальной панели на крышке Eaton Ellipse PRO 850 DIN. Благодаря такой конструкции не придется разбирать весь ИБП, а извлечение или замена самого аккумулятора займет не больше минуты.

Внутреннее устройство

Eaton Ellipse PRO 850 DIN

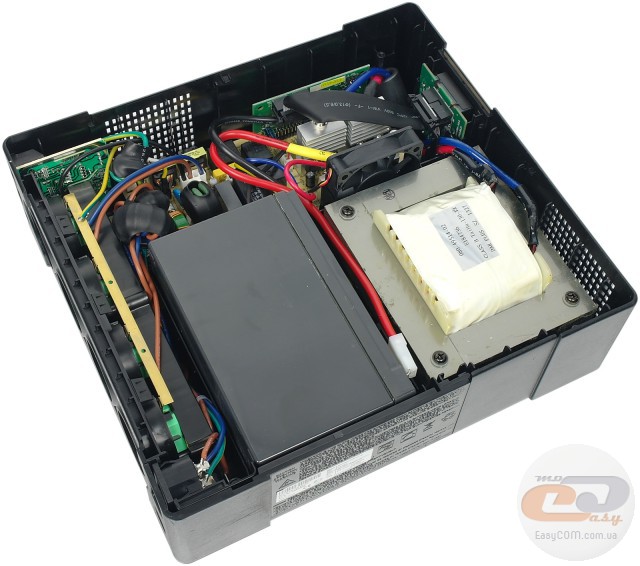

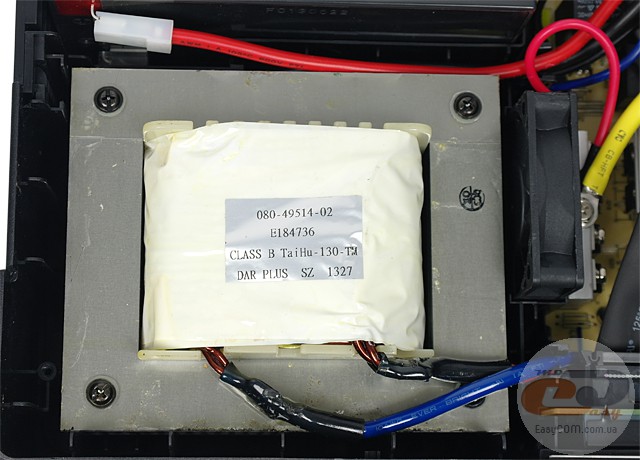

Модель Eaton Ellipse PRO 850 DIN имеет очень компактную компоновку. Основное место отведено для аккумуляторного отсека и большого трансформатора. Обращаем внимание на наличие 60-мм вентилятора, расположенного между элементами инвертора и трансформатора. Поэтому о перегреве компонентов ИБП можно не беспокоиться. Правда, расплатой за хорошее охлаждение является дополнительный шум во время работы, который по субъективным слуховым ощущениям можно охарактеризовать как «выше среднего». Радует, что вентилятор включается лишь в редких случаях: в автономном режиме (от батареи) и иногда при срабатывании модуля AVR. При восстановлении питания в электросети вертушка автоматически останавливается.

Eaton Ellipse PRO 850 DIN

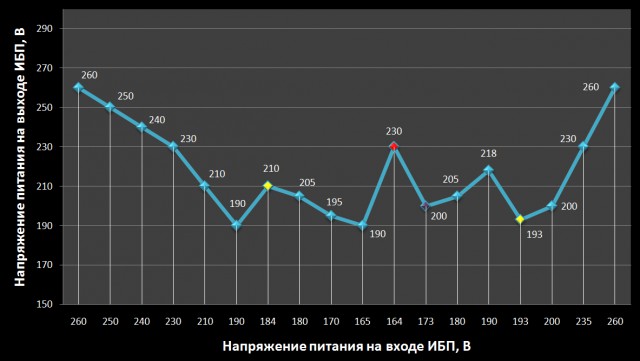

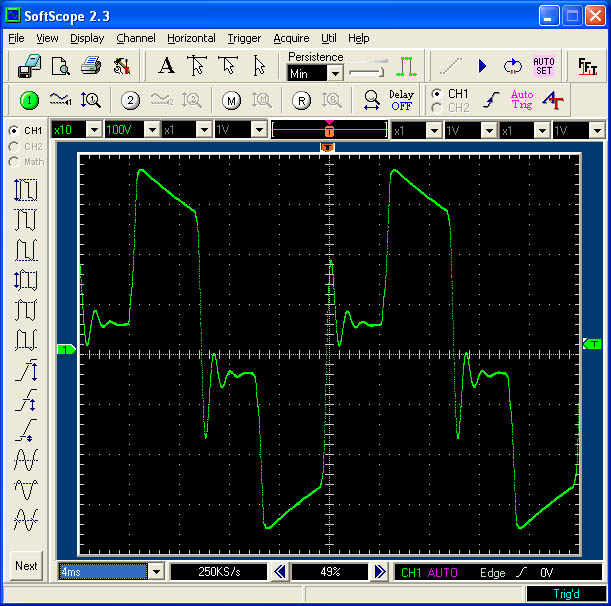

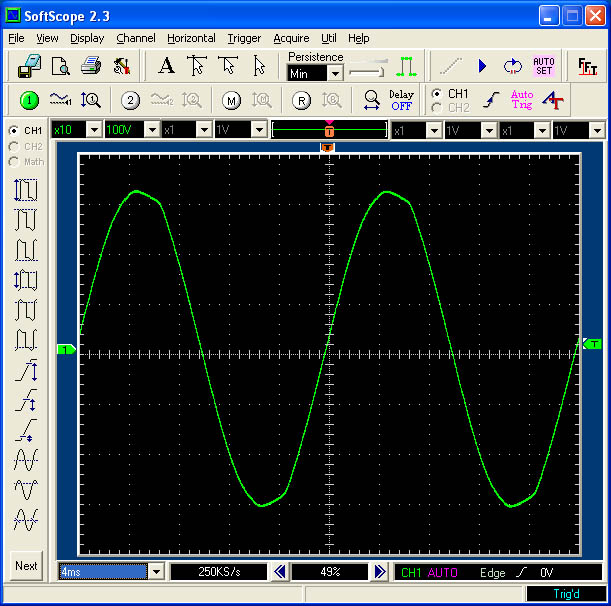

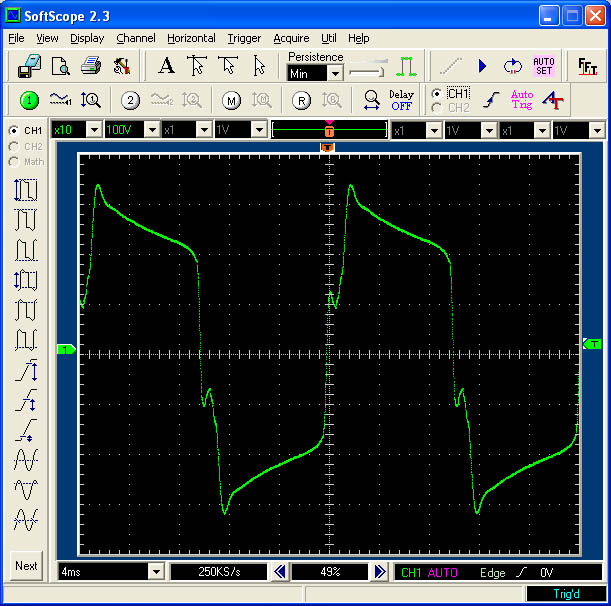

Модель Eaton Ellipse PRO 850 DIN принадлежит к семейству линейно-интерактивных ИБП с аппроксимированной синусоидой на выходе. В состав схемы включен автотрансформатор с переключаемой обмоткой, за счет чего расширяется диапазон входного напряжения, при котором устройство не переходит на режим работы от батареи. Согласно спецификации, в Eaton Ellipse PRO 850 DIN он составляет 165 - 264 В. С помощью ручной настройки данный диапазон можно еще расширить до 150 - 284 В. В условиях нестабильной электросети, что особенно актуально для некоторых регионов нашей страны, эта функция окажется очень полезной. Кроме того, ощутимо экономится ресурс самой батареи.

Eaton Ellipse PRO 850 DIN

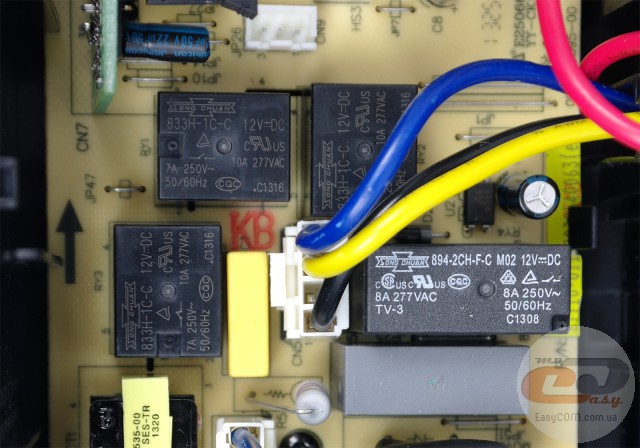

Переключение между ступенями блока AVR осуществляется с помощью 3-х механических реле, каждое из которых рассчитано на 7 А.

Eaton Ellipse PRO 850 DIN

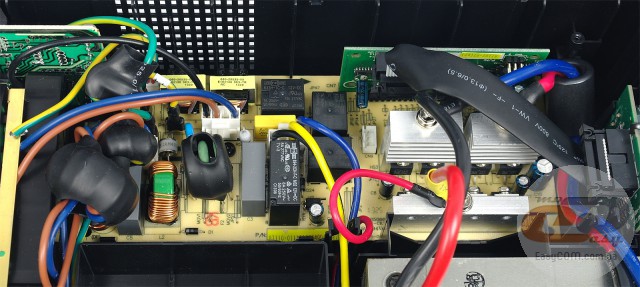

На входе и выходе ИБП использованы полноценные фильтры для сглаживания помех. На элементной базе производитель не экономил: в цепях присутствуют два дроссели, два варисторы и несколько X- и Y-конденсаторов. Сетевые провода для уменьшения высокочастотных наводок продеты сквозь ферритовые кольца.

Eaton Ellipse PRO 850 DIN

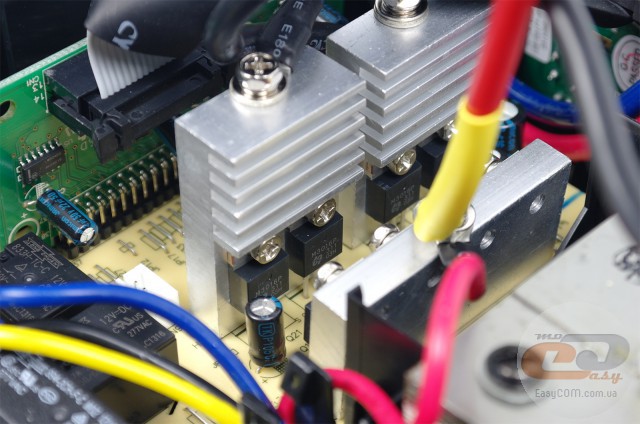

Инвертор основан на восьми транзисторах с маркировкой M3016P, охлаждению которых уделено очень большое внимание. Кроме упомянутого выше вентилятора, здесь используются довольно массивные алюминиевые радиаторы с большой площадью рассеивания тепла. К сожалению, рассмотреть маркировку и установить тип управляющей логики не удалось.

Во всех цепях установлены преимущественно тайваньские электролитические конденсаторы Jamicon из высокотемпературных серий. Судя по отзывам радиолюбителей, их качество можно оценивать как среднее. Все это вселяет уверенность в надежности устройства и его продолжительном сроке службы. Кстати, официальная гарантия на модель Eaton Ellipse PRO 850 DIN составляет 2 года.

Eaton Ellipse PRO 850 DIN

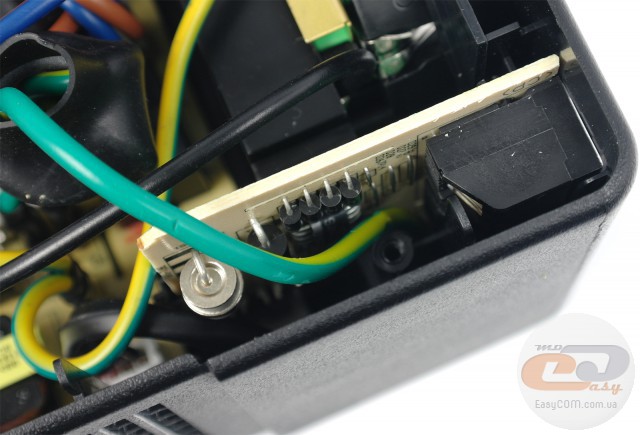

Защита слаботочной сети (телефонной или компьютерной сети стандарта Ethernet 10/100 Мбит/с) от перенапряжений реализована на отдельной маленькой плате. Данный модуль включает в себя полный перечень элементов (мост из восьми диодов, ограничительный диод и трехполюсный разрядник; имеется надежное заземление), необходимых для обеспечения достаточного уровня защиты всех линий во время грозы.
