Обзор и тестирование блока питания ENERMAX Revolution X’t II 550W

В феврале компания ENERMAX расширила и без того немаленький модельный ряд высокоэффективных блоков питания, добавив линейку ENERMAX Revolution X't II, которая пришла на смену ENERMAX Revolution X't. Невзирая на схожесть названий с предыдущей серией, представители ENERMAX Revolution X't II являются совершенно новыми моделями, построенными на актуальной схемотехнической платформе.

ENERMAX Revolution Xt II 550W (ERX550AWT)

Нам удалось познакомиться поближе и полностью протестировать одного из ее представителей – модель ENERMAX Revolution X’t II 550W. Ориентировочная ее стоимость составляет 3100 гривен ($125), что, на наш взгляд, не так уж и много, учитывая ее мощность и заявленные возможности.

Спецификация:

Модель

ENERMAX Revolution X’t II 550W (ERX550AWT)

Тип

ATX12V v2.4 / EPS12V v2.92

Номинальная мощность, Вт

550

Мощность по каналу 12В, Вт

540

Мощность линий +3,3В и +5В, Вт

110

Количество линий +12В

1

Выходы, А

+3,3В

20

+5В

20

+12В

45

-12В

0,3

+5Vsb (дежурная линия питания)

2,5

Входное напряжение питания, В

100 − 240

Частота, Гц

47 − 63

Входной ток, А

4 – 8

КПД, %

92

Сертифицирован 80 PLUS

Gold

Коэффициент мощности (PF), %

> 90

Метод компенсации коэффициента мощности

Активный

Конфигурация системы выходных кабелей

Частично модульная

Количество разъемов PCIe

2 (6+2-контактные)

Тип охлаждения

Активное (139-мм вентилятор)

Поддержка энергосберегающих состояний C6 / C7 (Intel Haswell Ready)

Да

Защиты

OVP, OPP, SCP, OCP, SIP, Cord Guard

Размеры, мм

160 х 150 х 86

Гарантия, лет

5

Сайт производителя

ENERMAX

Страница продукта

ENERMAX Revolution X’t II 550W

Упаковка и комплект поставки

ENERMAX Revolution Xt II 550W (ERX550AWT)

Блок питания ENERMAX Revolution X’t II 550W поставляется в картонной упаковке, выполненной в темных тонах с хорошим информационным наполнением: кроме основных характеристик устройства, здесь также можно обнаружить сведения о конфигурации системы его кабелей, уровне КПД при различных нагрузках и работе системы охлаждения.

ENERMAX Revolution Xt II 550W (ERX550AWT)

К слову, последняя обладает поддержкой технологии HeatGuard, которая продолжает работу вентилятора на 30-60 секунд после выключения ПК для рассеивания излишнего тепла и продления срока службы внутренних элементов.

ENERMAX Revolution Xt II 550W (ERX550AWT)

В комплект поставки модели ENERMAX Revolution X’t II 550W включены все необходимые компоненты, которые могут понадобиться пользователю во время эксплуатации:

  • сетевой шнур питания;
  • набор отстегивающихся кабелей для подключения комплектующих;
  • винты для крепления блока питания внутри корпуса;
  • CordGuard;
  • сумочка для хранения неиспользуемых кабелей;
  • инструкция по использованию.

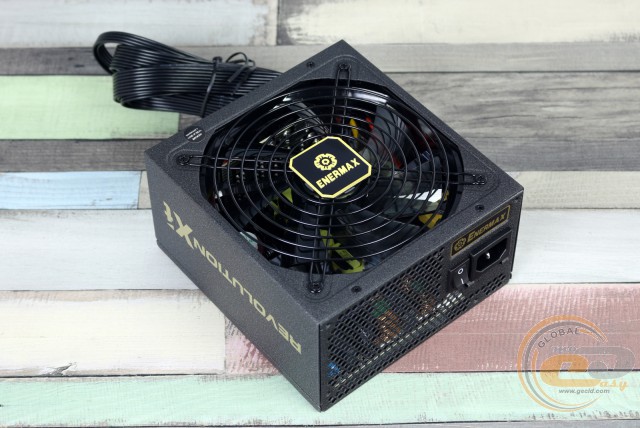

Внешний вид

ENERMAX Revolution Xt II 550W (ERX550AWT)

Тестируемый блок питания внешне не слишком отличается от конкурентных решений, поэтому размеры у него стандартные − 160 х 150 х 86 мм. А значит, с размещением новинки внутри компьютера не должно возникнуть никаких проблем.

ENERMAX Revolution Xt II 550W (ERX550AWT)

В линейке ENERMAX Revolution X’t II применяется полумодульная система кабелей, то есть основные провода (24-контактный с разъемом ATX для питания материнской платы и 4+4-контактный ATX12V для питания процессора) выведены из корпуса, а дополнительные сделаны отстегивающимися. Для подсоединения кабелей на корпусе присутствуют следующие разъемы:

  • три 5-контактных («HDD/ODD/Peripheral») − для питания накопителей и периферии;
  • два 12-контактных («GPU») − для дополнительного питания видеокарт.

Исполнение выходных кабелей также достойно всяческих похвал: все они сделаны в виде гибких шлейфов, что значительно упрощает укладку внутри корпуса и позволяет избавиться от нагромождения незадействованных проводов. В результате сборка будет выглядеть более аккуратной и улучшится циркуляция воздуха.

Полная спецификация системы выходных кабелей ENERMAX Revolution X’t II 550W приведена ниже в таблице:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Кабели, выведенные напрямую из корпуса

24-контактный разъем питания ATX

1

55

4+4-контактный разъем питания ATX12V

1

60

Съемные кабели

два 6+2-контактных разъема PCIe

1

50

четыре разъема SATA

2

45+60+75+90

Четыре разъема PATA + Один FDD

1

50+65+80+95+105

Доступного количества кабелей хватит для реализации игровой системы с двумя производительными видеокартами или файл-сервера на восемь накопителей, обвешанного со всех сторон вентиляторами (естественно, без задействования сторонних переходников).

ENERMAX Revolution Xt II 550W (ERX550AWT) ENERMAX Revolution Xt II 550W (ERX550AWT) ENERMAX Revolution Xt II 550W (ERX550AWT)

Интересным решением для пользователей может оказаться технология CordGuard, которая по сути является фиксатором входного кабеля питания. Она может быть востребована в офисах с неуемно активными уборщицами, либо в местах с постоянным человекопотоком в районе системного блока.

Внутреннее устройство

ENERMAX Revolution Xt II 550W (ERX550AWT)

В основу тестируемого устройства легла одна из последних разработок компании CWT − платформа GPS, где главный преобразователь построен по высокоэффективной резонансной схеме (LLC), а низковольтная часть представляет собой синхронный выпрямитель с DC/DC-конвертерами напряжений +3,3В и +5В. Даже не вдаваясь в такие подробности, одного только взгляда на плотную компоновку внутреннего пространства и отменное качество распайки печатной платы достаточно, чтобы понять, что мы имеем дело с блоком питания топового уровня.

ENERMAX Revolution Xt II 550W (ERX550AWT)

Кроме того, одним из предметов гордости линейки ENERMAX Revolution X’t II является наличие японских конденсаторов во всех цепях. Упоминание об этом факте даже вынесено на упаковку в качестве одного из преимуществ продукта.

ENERMAX Revolution Xt II 550W (ERX550AWT)

Пассивная часть системы охлаждения ENERMAX Revolution X’t II 550W представлена тремя алюминиевыми радиаторами. Для формирования выходных напряжений используются высокоэффективные транзисторные сборки с очень низким сопротивлением открытого канала.

ENERMAX Revolution Xt II 550W (ERX550AWT)

Охлаждение силовой сборки осуществляется при помощи 139-мм вентилятора собственной разработки − ENERMAX ED142512W-OA (3 Вт), основанном на подшипнике Twister Bearing. Идея его работы заключается в уменьшении площади трущихся деталей для улучшения акустических характеристик, а также в наличии автоматически смазывающегося подшипника. По заверениям производителя, срок службы вентилятора составляет не менее 100 000 часов.

ENERMAX Revolution Xt II 550W (ERX550AWT)

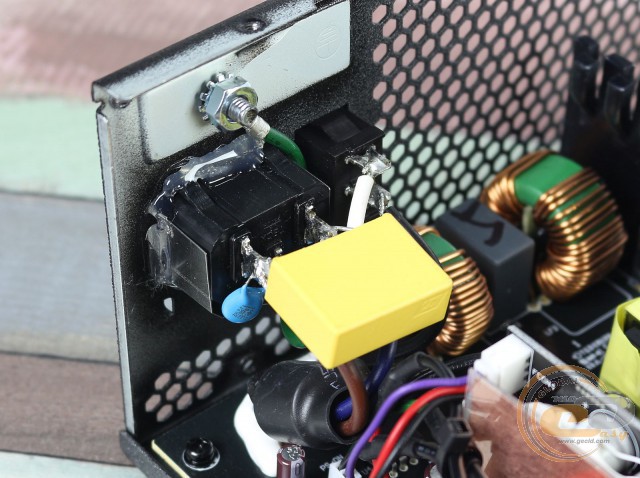

Как и положено качественным решениям, на входе установлен полноценный фильтр электромагнитных помех (варистор, два дросселя, пара X- и две пары Y-конденсаторов) и модуль активной коррекции коэффициента мощности (APFC). Емкость накопительного конденсатора выбрана с небольшим запасом (330 мкФ), а сам он рассчитан на повышенные рабочие температуры (до 105°С). Все это гарантирует его высочайшее качество и позволяет рассчитывать на продолжительный срок службы.

ENERMAX Revolution Xt II 550W (ERX550AWT)

ENERMAX Revolution Xt II 550W (ERX550AWT)

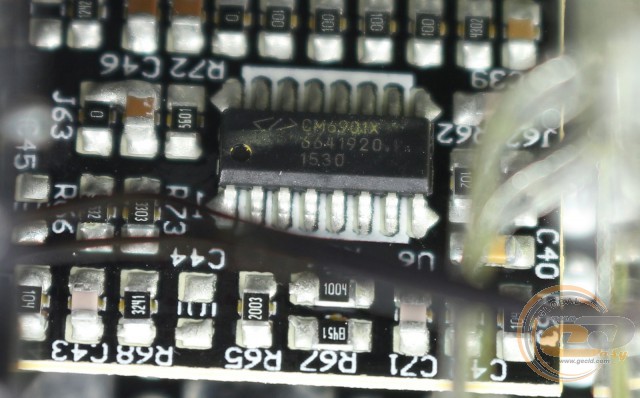

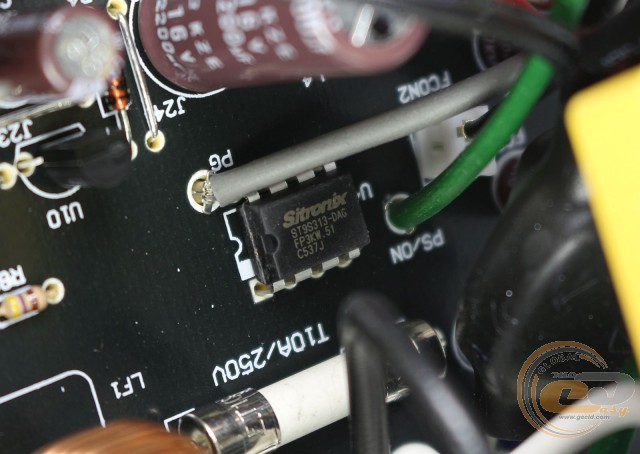

В качестве супервайзера выступает контроллер Sitronix ST9S313-DAG, который отвечает за блок защит. Ответственным за работу главного преобразователя является чип Champion CM6901X.

ENERMAX Revolution Xt II 550W (ERX550AWT)

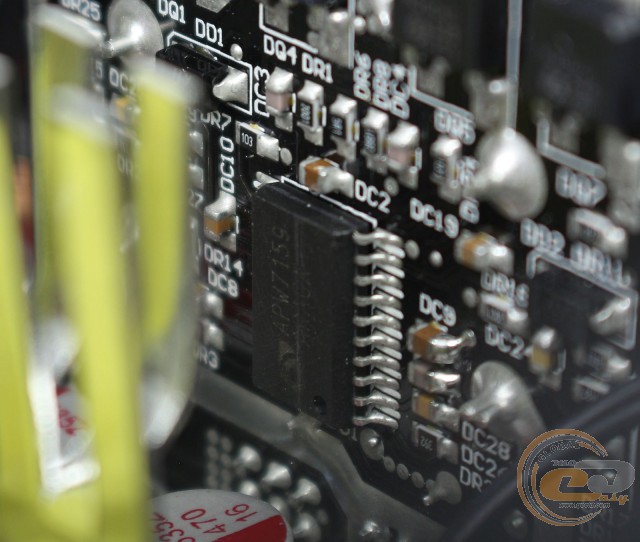

За преобразование DC/DC отвечает схема Anpec APW7159. Маркировку же силовых ключей рассмотреть не удалось. Сразу же за силовым трансформатором расположена дочерняя плата, где с помощью четырех транзисторных сборок формируется напряжения +3,3 В и +5 В.

Согласно спецификации, в тестируемом блоке питания предусмотрен следующий перечень необходимых защит:

  • защита от повышенного напряжения (OVP);
  • защита от короткого замыкания (SCP);
  • защита от перегрузки по мощности (OPP);
  • защита от перегрузки по току каждого канала (OCP);
  • защита при резком повышении силы тока (SIP).

Тестирование

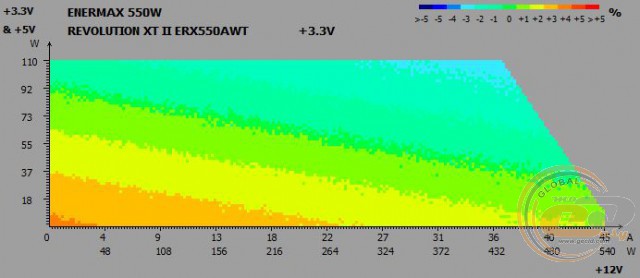

Кросс-нагрузочные характеристики

Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

ENERMAX Revolution Xt II 550W (ERX550AWT)

ENERMAX Revolution Xt II 550W (ERX550AWT)

ENERMAX Revolution Xt II 550W (ERX550AWT)

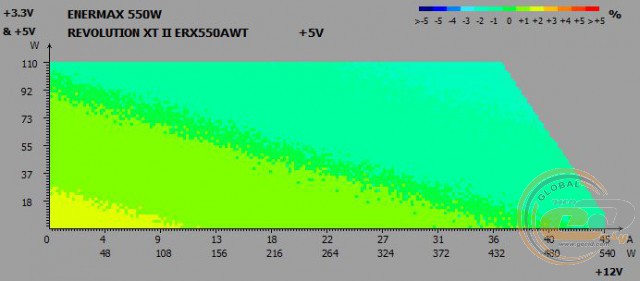

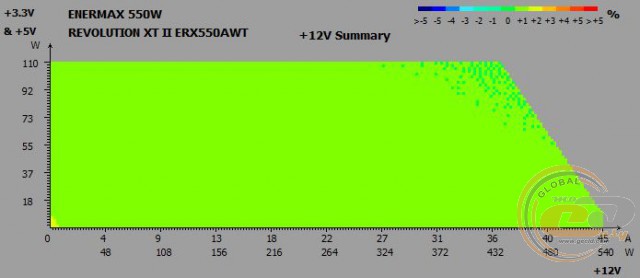

Во время кросс-нагрузочных тестов на основных линиях питания были зафиксированы следующие отклонения напряжений:

  • линия +3,3В: от -3% до +3%;
  • линия +5В: от -2% до +2%;
  • линия +12В: от 0 % +1%.

Узел стабилизации напряжения питания без проблем справился со своей задачей: во всех случаях напряжение колебалось в гораздо более узких пределах, чем того требуют нормы стандарта ATX12V. Особенно впечатлило состояние линии +12В, где напряжение ни разу не просело ниже ее номинала.

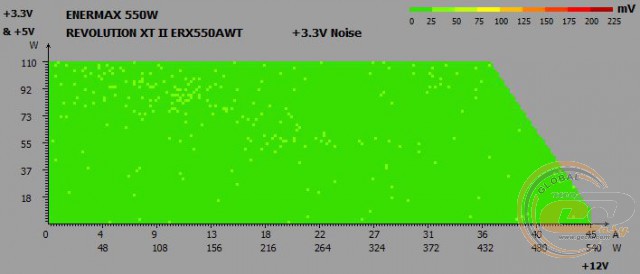

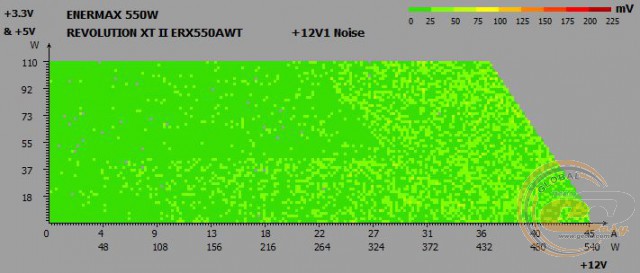

Шумы и пульсации во всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

  • линии +3,3В и +5В: 50 мВ;
  • линия +12В: 120 мВ.

ENERMAX Revolution Xt II 550W (ERX550AWT)

ENERMAX Revolution Xt II 550W (ERX550AWT)

ENERMAX Revolution Xt II 550W (ERX550AWT)

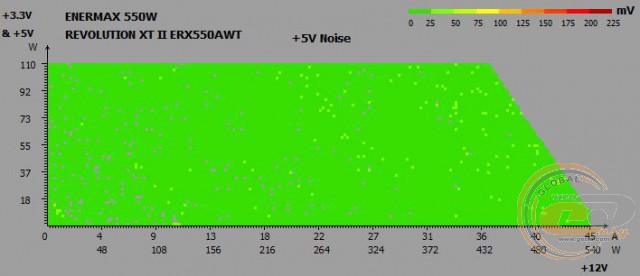

Отличные результаты были получены и во время измерения пульсаций на выходах блока питания: в подавляющем большинстве случаев они не превышали 25 мВ и лишь при высоких значениях потребляемой мощности по линиям +3,3В и +5В смещались в диапазон 25 – 75 мВ.

Дежурная линия питания +5Vsb

ENERMAX Revolution Xt II 550W (ERX550AWT)

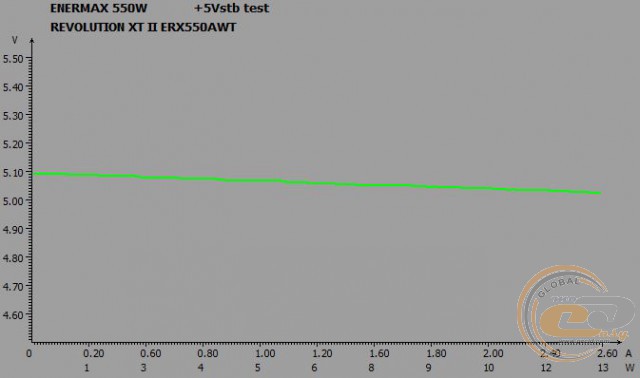

В зависимости от нагрузки напряжение на дежурной линии питания (+5Vsb) изменялось от 5,09 до 5,00 В, что свидетельствует о хорошей работе данного узла.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка, Вт

60

100

150

200

250

320

370

450

550

Нагрузка*, %

11

18

27

36

45

58

67

82

100

PFC

0,74

0,84

0,9

0,92

0,94

0,95

0,96

0,96

0,97

Нагрузка* − нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC блока питания без проблем справляется со своей задачей. При потребляемой мощности 150 Вт коэффициент PFC уже достиг отметки 0,90, максимальное же значение (0,97) было зафиксировано при нагрузке 550 Вт.

КПД

ENERMAX Revolution Xt II 550W (ERX550AWT)

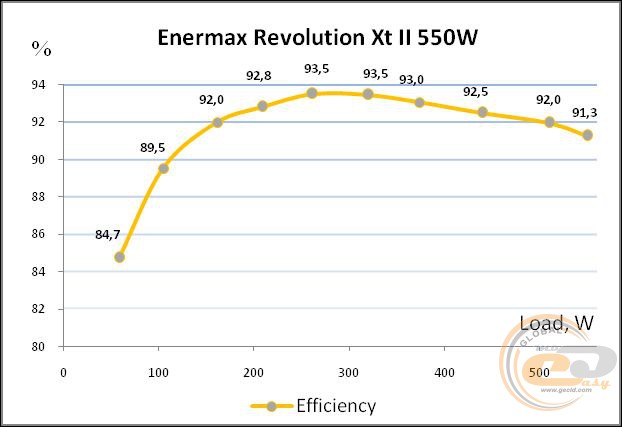

Тест реальной эффективности при разной потребляемой мощности подтвердил соответствие модели ENERMAX Revolution X’t II 550W стандарту 80 PLUS Gold для напряжения 230 В: при нагрузках 20%, 50% и 100% КПД блока питания превышал 88%, 92% и 88% соответственно. Отметим, что даже при очень малых нагрузках (60 Вт или 11% от номинальной мощности) этот показатель оставался довольно высоким, составляя порядка 84%.

Система охлаждения и температурный режим

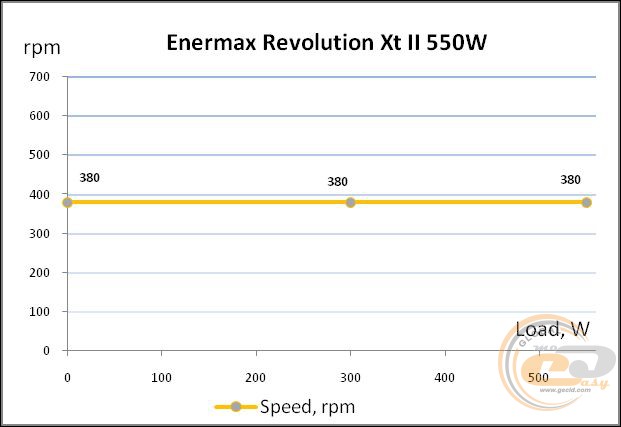

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла приблизительно 27°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С является вполне допустимой. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

ENERMAX Revolution Xt II 550W (ERX550AWT)

Как видно из графика, скорость вращения вентилятора постоянна и равна 380 оборотов в минуту при любых нагрузках. Тем не менее этого вполне хватает для охлаждения, а сама работа системы была практически бесшумной.

ENERMAX Revolution Xt II 550W (ERX550AWT)

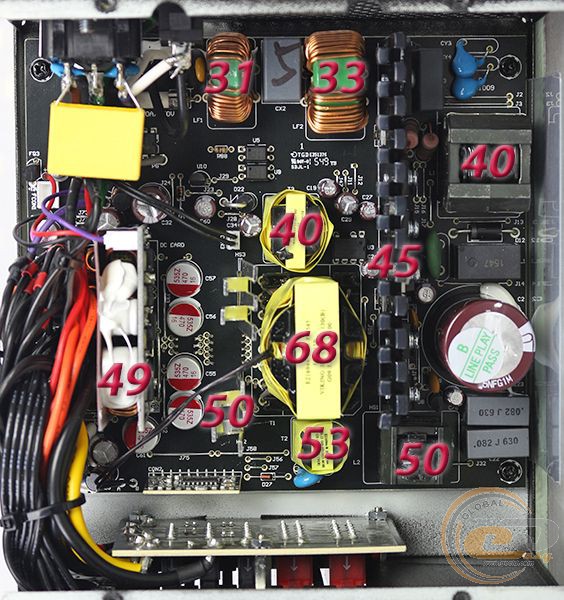

Впечатляют и температурные показатели эффективности охлаждения: после длительной работы блока питания при максимальных нагрузках нагрев компонентов и близко не подобрался к критическим значениям.

Посторонние шумы во время работы блока питания

На всем диапазоне нагрузок ENERMAX Revolution X’t II 550W не издавал никаких посторонних шумов в виде раздражающего писка дросселей или характерного гудения трансформатора.

OverLOAD

Экспериментально было установлено, что защита от перегрузки (OPP) срабатывает на отметке 720 Вт, что соответствует почти 31%-ой прибавке к номинальной мощности. При этом выходные напряжения не покидали пределов, обусловленных стандартом ATX12V. На наш взгляд, этот результат прекрасно характеризует уровень используемой здесь платформы и качество элементной базы.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы был задействован мощный 6-ядерный процессор Intel Core i7-4960X, разогнанный до частоты 4,4 ГГц, и видеокарта ZOTAC GeForce GTX 480 AMP! (суммарный уровень TDP такой связки находится на уровне 400 – 450 Вт). Целью данного эксперимента является воссоздать реальные нагрузки производительного ПК и проверить, как при этом ведет себя блок питания на практике.

Материнская плата

ASUS P9X79 PRO (Socket LGA2011, Intel X79 Express)

Процессор

Intel Core i7-4960X @ 4,4 ГГц

Кулер

Thermalright TRUE Spirit 120M

Оперативная память

4 x DDR3-1333 4096 MБ Transcend PC3-10600

Видеокарты

ZOTAC GeForce GTX 480 AMP!

Жесткий диск

WD Caviar Blue 1 ТБ (WD10EALX)

Корпус

Spire SwordFin SP9007B с двумя 120-мм вентиляторами

Ваттметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Измерения производились в двух режимах: «Простой» и «Максимальная загрузка», которая создавалась утилитами Linpack и FurMark 1.10.4. Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, напряжение на линиях питания +12В, +5В и +3,3В фиксировалось с помощью мультиметра MASTECH MY64.

В результате измерения напряжения питания на выходных линиях были получены следующие значения:



ENERMAX Revolution X’t II 550W

CHIEFTEC GDP-650C

Seasonic G-650

Режим

Величина, В

Отклонение, %

Величина, В

Отклонение, %

Величина, В

Отклонение, %

+12В

Idle

12,31

+2,6

12,20

+1,7

12,27

+2,3

Burn

12,31

+2,6

12,18

+1,5

12,29

+2,4

+5В

Idle

5,11

+2,2

5,12

+2,4

5,13

+2,6

Burn

5,16

+3,2

5,10

+2,0

5,15

+3,0

+3,3В

Idle

3,39

+2,7

3,40

+3,0

3,39

+2,7

Burn

3,41

+3,3

3,39

+2,7

3,40

+3,0



Входное энергопотребление, Вт

Idle

133

136

134

Burn

574

594

572

Блок питания без проблем справился с предложенной мощной игровой конфигурацией, в состав которой вошли довольно-таки «прожорливые» комплектующие. Независимо от характера нагрузки, ни на одной из линий напряжение питания не проседало ниже своего номинала. Учитывая это обстоятельство, а также результаты предыдущих тестов, можно сделать вывод, что модель ENERMAX ERX550AWT отлично подойдет для построения игровой конфигурации с одной или двумя видеокартами.

Энергопотребление в простое и в выключенном состоянии компьютера

Блоки питания

Энергопотребление в режиме, Вт

Sleep

Power Off

ENERMAX Revolution X’t II 550W

7

3

CHIEFTEC GDP-650C

8

3

Seasonic G-650

7

3

Энергопотребление новинки в выключенном состоянии компьютера и в спящем режиме соответствует значениям, зафиксированным у других моделей аналогичной мощности, которые уже успели побывать в нашей тестовой лаборатории.

Выводы

ENERMAX Revolution Xt II 550W (ERX550AWT)

Блок питания ENERMAX Revolution X’t II 550W (ERX550AWT) не обманул наших ожиданий и полностью оправдал авансы, выданные ему во вступительной части обзора. Это действительно совершенно новое решение, в котором не только устранены мелкие недочеты его предшественников из серии ENERMAX Revolution X’t, но и реализовано много дополнительных технологий, что в свою очередь позитивным образом сказалось на выходных характеристиках блока питания. Так, при номинальной мощности в 550 Вт он без проблем справился с перегрузками, достигающими значения 710 Вт, обеспечивая при этом минимальные отклонения выходных напряжений. Особенно понравилось состояние 12-вольтовой линии: никаких просадок, независимо от потребляемой мощности, и уровень пульсаций в 2-3 раза ниже нормы. Добавим к этому высокую нагрузочную способность канала +12В и наличие большинства видов защит и получим прекрасную основу для создания производительной игровой системы с одной-двумя видеокартами и с возможностью их дальнейшего разгона.

Описывая ENERMAX Revolution X’t II 550W, нельзя не вспомнить о его высоких потребительских качествах. Особенно понравилась реализация системы охлаждения, вентилятор которой построен на подшипнике Twister Bearing. При максимальной нагрузке шум от устройства был очень низким и не выделялся на фоне остальных компонентов ПК. Одним словом, мы уверены, что энтузиасты компьютерной техники и просто любители качественных комплектующих не смогут пройти мимо такого устройства.

Достоинства:

  • высокий КПД (соответствие стандарту 80 PLUS Gold);
  • большой запас по мощности (до +30%);
  • передовая схемотехника и качественная элементная база;
  • наличие выделенного канала +12В с нагрузочной способностью до 45 А;
  • превосходное состояние напряжения на линиях питания +12В, +5В и +3,3В под большой нагрузкой;
  • наличие большинства видов защит;
  • раздельная система стабилизации питания;
  • возможность работы в широком диапазоне сетевого напряжения;
  • частично модульная система кабелей;
  • большинство проводов сделаны в виде гибких плоских шлейфов, что значительно облегчает их укладку;
  • наличие четырех 6+2-контактных разъемов PCIe;
  • эффективная и тихая работа вентилятора даже при максимальных нагрузках;
  • поддержка технологии HeatGuard;
  • хороший комплект поставки.

quality

Автор: Сергей Приходченко

Выражаем благодарность компании ENERMAX за предоставленный для тестирования источник питания.

Выражаем благодарность компаниям ASUS, Intel, Thermalright, Transcend, WD и ZOTAC за предоставленное для тестового стенда оборудование.
