Обзор и тестирование блока питания FSP 400-60HCN

Традиционно блоки питания разделяют на три типа: начального, среднего и высокого уровней. Однако лично мы склоняемся к тому, что нужно ввести еще один класс – откровенно бюджетные решения. Такие модели, как правило, имеют небольшую мощность (300 – 450 Вт) и отличаются очень низким ценником, что привлекает внимание многих пользователей. С другой стороны, множество слухов об ужасном качестве, невозможности выдавать заявленные характеристики, проблемах с перегревом и отсутствии базовых защит все же заставляют задуматься, стоит ли связываться с такими блоками питания. Что из всего этого правда, а что домыслы? В этом мы попытаемся разобраться на примере модели FSP 400-60HCN.

FSP 400-60HCN

Спецификация:

Модель

FSP 400-60HCN

Тип

ATX12V

Номинальная мощность, Вт

400

Мощность по каналу 12В, Вт

384

Мощность линий +3,3В и +5В, Вт

120

Количество линий +12В

2

Выходы, А

+3,3В

24

+5В

23

+12В1

17

+12В2

15

-12В

0,5

+5Vsb

2,5

Входное напряжение питания, В

200 − 240

Частота, Гц

50

Входной ток, А

3,5

КПД, %

80

Сертифицирован 80 PLUS

Нет

Метод компенсации коэффициента мощности

Активный

Конфигурация системы выходных кабелей

Выведены напрямую из корпуса блока питания

Количество разъемов PCIe

Нет

Система охлаждения

На основе 120-мм вентилятора

Защиты

Размеры, мм

140 х 150 х 86

Сайт производителя

FSP

Страница продукта

FSP 400-60HCN

Внешний вид

FSP 400-60HCN

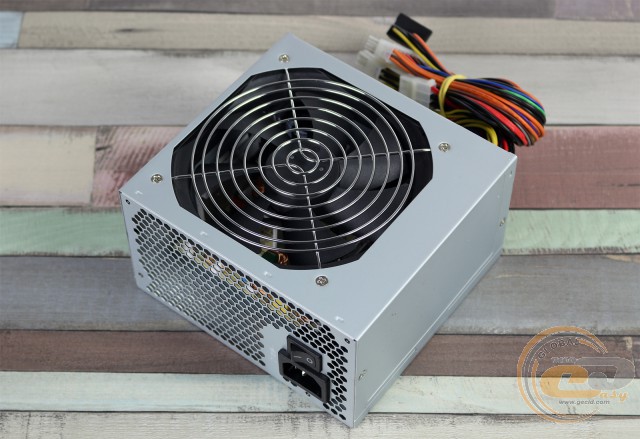

Блок питания FSP 400-60HCN поставляется в виде OEM-версии, то есть без коробки и сопутствующих аксессуаров (шнура питания, винтов для крепления и документации). Размеры и конструкция корпуса вполне стандартные, поэтому вряд ли стоит акцентировать на них особое внимание. Отметим лишь, что несмотря на низкую стоимость устройства, качество его сборки осталось на вполне приемлемом уровне.

FSP 400-60HCN

Кабели выведены напрямую из блока питания и лишены оплеток. На толщине проводов тоже немного сэкономили – их калибр составляет 20 AWG / 24 AWG (около 0,81 и 0,51 мм в диаметре соответственно). В более дорогих решениях, как правило, используются кабели 18-го калибра (примерно 1,02 мм в диаметре). Однако ради справедливости стоит отметить, что для маломощных устройств это не столь критично.

FSP 400-60HCN

Гораздо важнее конфигурация этих самих проводов. И вот здесь уже к FSP 400-60HCN есть ряд претензий.

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

20+4-контактный разъем питания ATX

1

35

4-контактный разъем питания ATX12V

1

33

два разъема PATA + один FDD

1

35-45-55

два разъема SATA

1

35-50

Во-первых, все кабели довольно короткие, поэтому об их скрытой укладке в корпусах с нижним расположением блока питания можно сразу забыть. Во-вторых, слишком мало основных разъемов: для современных систем двух коннекторов SATA и пары PATA будет явно недостаточно. В-третьих, нет разъема PCIe, что немного ограничивает функциональность устройства в случае сборки игровых ПК начального и среднего уровней.

Конечно, всегда можно использовать переходники. Но с другой стороны, много переходников вы подключите при всего-то двух разъемах PATA? Одним словом, незачет.

Внутреннее устройство

FSP 400-60HCN

В основе модели FSP 400-60HCN лежит обычный прямоходовой преобразователь на двух ключах, выпрямление же выходных напряжений осуществляется с помощью диодных сборок. Это простая и дешевая в реализации схема, поэтому применение ее в бюджетных блоках питания вполне оправданно. Тем более что мы уже не раз убеждались, что при должной настройке она способна обеспечивать вполне приемлемые характеристики.

FSP 400-60HCN

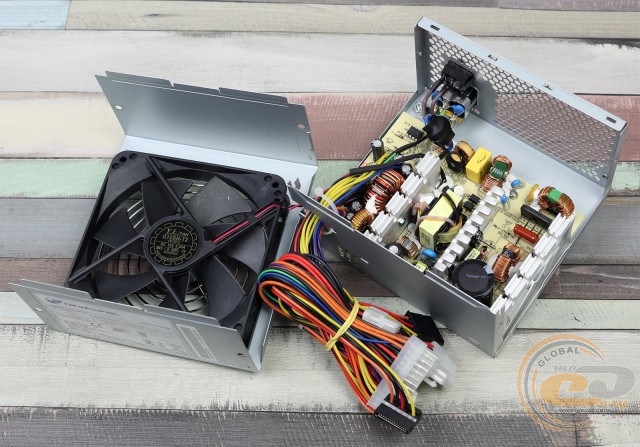

В качестве системы охлаждения применяются три массивных алюминиевых радиатора, которые обдуваются 120-мм вентилятором Yate Loon D12SH-12. Последний имеет мощность 3,6 Вт и построен на базе подшипника скольжения.

FSP 400-60HCN

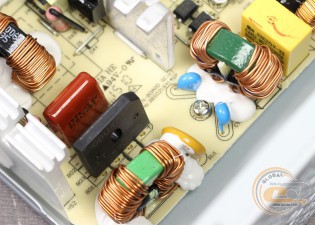

В состав высоковольтной цепи включен полноценный фильтр электромагнитных помех (три дросселя, четыре Y- и два X-конденсатора) и модуль активной коррекции коэффициента мощности (APFC). Даже присутствует варистор для защиты от кратковременных перенапряжений в электросети.

FSP 400-60HCN FSP 400-60HCN

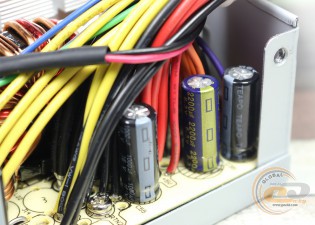

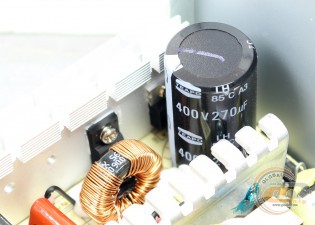

Также приятно удивило качество используемых компонентов. Например, открыв крышку корпуса, мы рассчитывали увидеть конденсаторы от малоизвестных китайских брендов. Вместо этого во всех цепях были обнаружены «банки» от компании Teapo – довольно хороший вариант для бюджетного решения.

FSP 400-60HCN FSP 400-60HCN

В качестве ключей главного преобразователя используется пара транзисторов TF8N50, за выпрямление входного напряжения отвечает 4-амперная диодная сборка GBU406.

FSP 400-60HCN FSP 400-60HCN

Маркировку силовых элементов, установленных в низковольтной части, рассмотреть не удалось. Можем указать лишь их количество – 4 штуки. Из наличия дополнительных посадочных мест на плате и обозначений на текстолите можно сделать вывод, что данная платформа с успехом применяется и в более мощных решениях от FSP. Стабилизация выходных напряжений организована по групповому принципу.

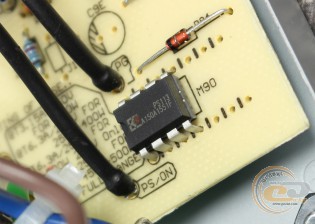

К сожалению, производитель ничего не сообщает о типе защит, которыми располагает модель FSP 400-60HCN, поэтому воспользуемся информацией из спецификации соответствующего контроллера (SITI PS113). Согласно ей, поддерживается защита от повышенного выходного напряжения (OVP) и от короткого замыкания (SCP). Вполне вероятно, что на уровне модуля APFC также реализована защита от перегрузки по мощности (OPP). Этот момент мы уже более детально исследуем во время тестирования.
