Обзор и тестирование блока питания FSP AURUM S AS-550

08-12-2012

Компания FSP Group хорошо знакома пользователям благодаря своей сравнительно недорогой, но, в то же время, качественной продукции. Не так давно на страницах нашего ресурса был опубликован обзор блока питания производства FSP Group из так называемого среднего ценового диапазона - FSP Raider RA 650. Сегодня мы хотим представить вашему вниманию еще одно решение middle-end класса от этой компании - FSP AURUM S AS-550 мощностью 550 Вт. Примечательной чертой данного источника питания является соответствие стандарту энергоэффективности 80 PLUS Gold. FSP AURUM S AS-550 относится к моделям средней мощности и ориентирован на использование в системе с одной производительной видеокартой. А, как известно, такая конфигурация компьютера на сегодняшний день является, пожалуй, наиболее популярной среди большинства пользователей.

FSP AURUM S AS-550

Спецификация блока питания FSP AURUM S AS-550:

Производитель

FSP Group

Модель

FSP AURUM S AS-550

Тип

ATX12V

Номинальная мощность, Вт

550

Мощность по каналу 12В, Вт

504

Мощность линий +3.3V и +5V, Вт

125

Линий +12V

1

Выходы

+3,3V – 24 A,
+5V – 22 A,
+12V – 42 A,
-12V – 0,3 A,
 +5VSB – 3,0 A

PCI-E разъемов

2 (6+2-контактные)

SLI Ready

Нет

CrossFire Certified

Нет

Модульный

Нет

КПД, %

87 – 94

Сертифицирован 80 PLUS

Gold

Коэффициент мощности (PF)

 До 99%

Метод компенсации коэффициента мощности

Активный

Входное напряжение, В

100 – 240

Частота, Гц

50 – 60

Входной ток, А

8 – 4

Размер вентилятора, мм

120 х 120 х 25

Регулятор скорости вращения вентилятора

Есть

Уровень шума, дБ

до 33

Электромагнитные безопасность и совместимость (EMI/EMC)

-

Защиты

OCP, OVP, UVP, OPP, SCP, OTP

Соответствие RoHS (низкое содержание в припое свинца и кадмия)

-

Размеры (ДхШхВ), мм

-

Комплектация

Нет

Вес, кг

-

Гарантия

-

Сайт производителя

http://www.fsp-power.ru/

FSP AURUM S AS-550

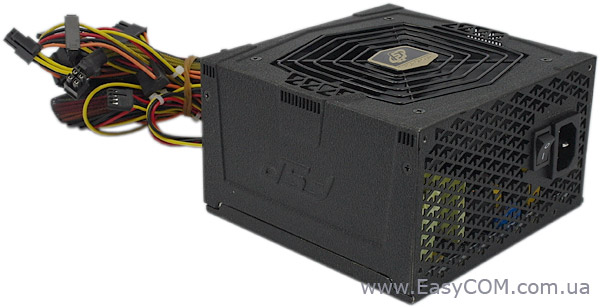

Блок питания FSP AURUM S AS-550 поставляется в OEM-версии, поэтому в нем отсутствуют винты для крепления и сетевой шнур питания. Этот факт обязательно нужно будет учесть при покупке данной модели.

FSP AURUM S AS-550

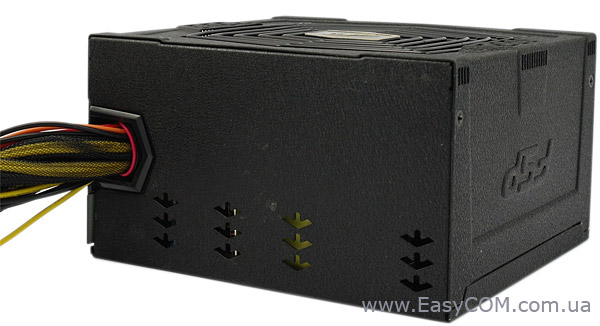

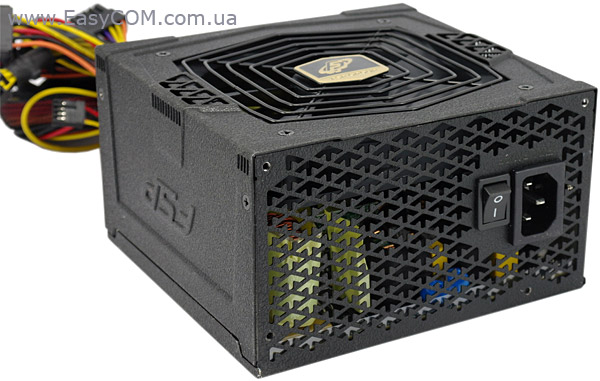

Корпус блока питания сделан из стали и окрашен в черный матовый цвет с шероховатой фактурой, имитирующей поверхность гранита. На верхней крышке закреплена решетка черного цвета типа «гриль», закрывающая вентилятор. В центре решетки помещена эмблема компании FSP Group. Вообще корпус источника питания FSP AURUM S AS-550 очень напоминает «коробочные» модели серии FSP AURUM, разве что нет «золотистого» ободка вокруг решетки, закрывающей вентилятор.

FSP AURUM S AS-550

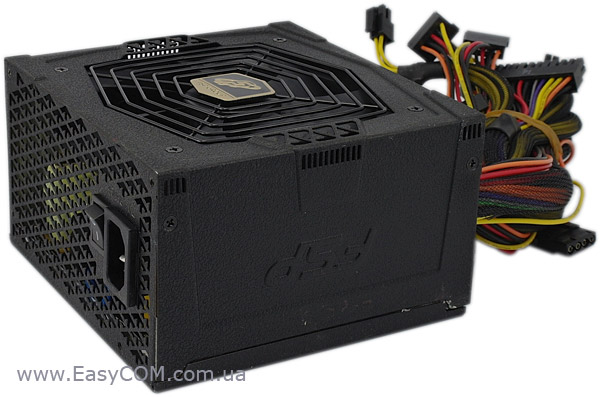

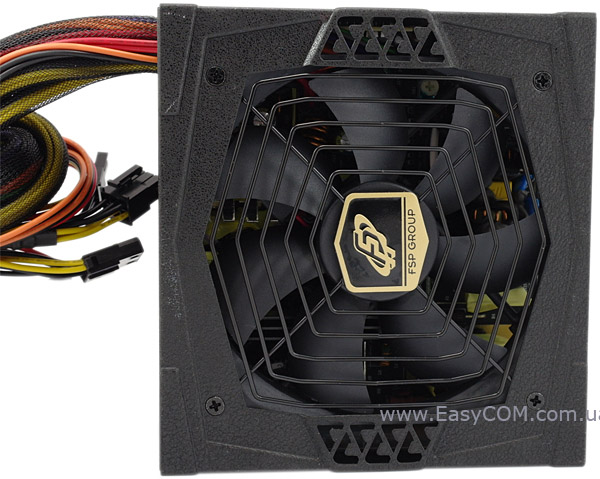

Задняя стенка сделана в виде решетки, что способствует циркуляции воздуха внутри блока питания. Ячейки решетки имеют стреловидную форму, что, по словам производителя, должно улучшить отвод воздуха из источника питания. Также здесь располагается разъем для подключения сетевого шнура питания и кнопка отключения от сети.

FSP AURUM S AS-550

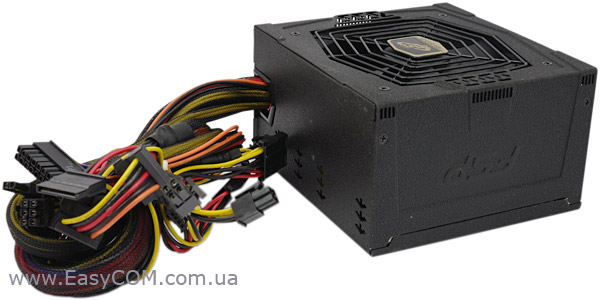

С обратной стороны расположены провода выходных линий питания. Провода распаяны непосредственно на печатной плате и выходят наружу через круглое отверстие. Кабеля, предназначенные для питания материнской платы и видеоускорителей, находятся в отдельных оплетках.

FSP AURUM S AS-550

На нижней крышке производитель поместил этикетку с техническими характеристиками. Мощность канала +12В составляет 504 Вт; линии +3,3В и +5В имеют максимальную суммарную мощность 125 Вт и способны выдержать нагрузку 24 А и 22 А соответственно. Особое внимание стоит обратить на то, что канал +12В имеет одну линию, а не несколько «виртуальных», и рассчитан на большую нагрузку - 42 А. Напомним, что от способности линии +12В выдерживать большие нагрузки особенно зависит стабильность работы системы с несколькими «прожорливыми» видеокартами. Правда сравнительно небольшая общая мощность блока питания FSP AURUM S AS-550 550 Вт вряд ли позволит использовать его в качестве решения для очень мощной игровой системы.

Также отметим, что блок питания FSP AURUM S AS-550 рассчитан на большой диапазон входного напряжения, которое может изменяться в пределах от 100 В до 240 В. Этот факт особенно важен при работе от «плохой» сети или при отсутствии/отказе источника бесперебойного питания.

По энергоэффективности источник питания FSP AURUM S AS-550 соответствует стандарту 80 PLUS Gold, на что указывает соответствующее изображение на этикетке. Напомним, что блоки питания «проходят» по стандарту 80 PLUS Gold, если их КПД при нагрузках 20%, 50% и 100% не опускается ниже 88%, 92%, 88% соответственно.

FSP AURUM S AS-550

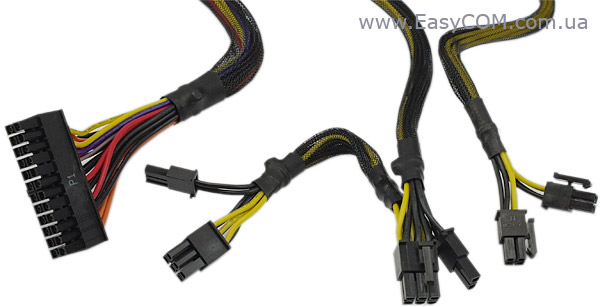

Теперь посмотрим, что собой представляют кабеля выходных линий питания. Все доступные типы разъемов, а также длина проводов приведены в таблице:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

24-контактный разъем питания ATX

1

50

4+4-контактный разъем питания ATX12V

1

60

два 6+2-контактных разъема PCIE

1

50-70

четыре разъема SATA

1

55-65-70-75

четыре разъема для периферийных устройств PATA и один FDD

1

55-70-85-100-110

Основной 24-контактный разъем питания ATX сделан в неразборном виде. Для дополнительного питания процессора предусмотрен разборный 4+4-контактный разъем ATX12V.

Учитывая количество 6+2-контактных разъемов PCIE, от FSP AURUM S AS-550 можно будет запитать только один «топовый» видеоускоритель, не используя дополнительных переходников. Для большинства пользователей этого будет вполне достаточно.

FSP AURUM S AS-550

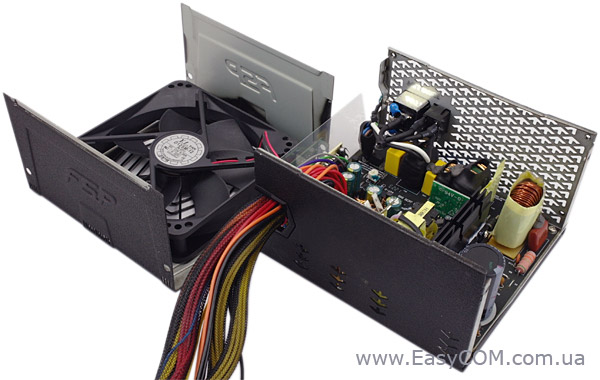

Корпус блока питания FSP AURUM S AS-550 легко разбирается после выкручивания четырех крепящих винтов.

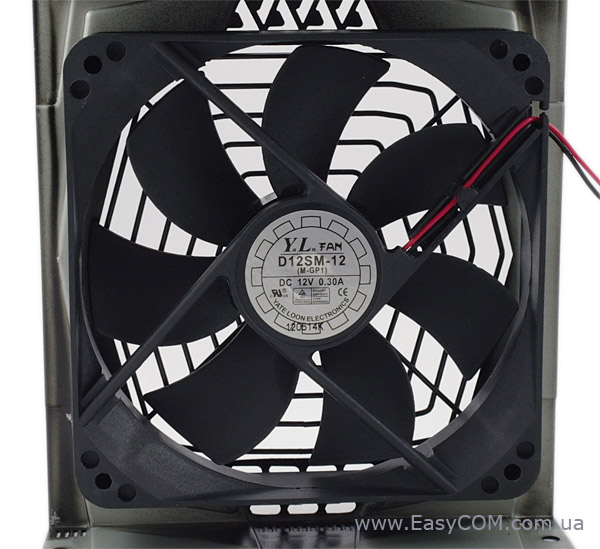

Для обеспечения активной циркуляции воздуха используется 120-мм вентилятор производства компании YATE LOON Electronics, модель YaLn FAN D12SM-12. Буква «S» в названии модели указывает на то, что здесь использован подшипник скольжения. Все-таки, ненадежность такого решения со временем даст о себе знать, ведь, как известно, втулочные подшипники плохо работают в условиях повышенной запыленности и температуры. Использование бюджетного вентилятора, вызвано в первую очередь желанием снизить конечную стоимость блока питания FSP AURUM S AS-550. Не будем забывать, что данная модель нацелена на массового потребителя, для которого цена играет далеко не последнюю роль.

Вентилятор

YaLn FAN D12SM-12

Тип подшипника

Скольжения

Напряжение питания, В

12

Ток, А

0,3

Мощность, Вт

3,6

Скорость вращения, об/мин

1650

Воздушный поток, CFM

70,5

Уровень шума, дБ

до 33

Размеры, мм

120 х 120 х 25

Вес, г

-

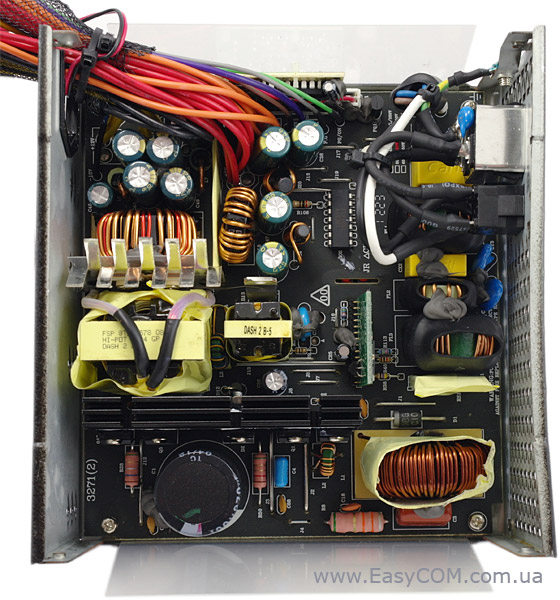

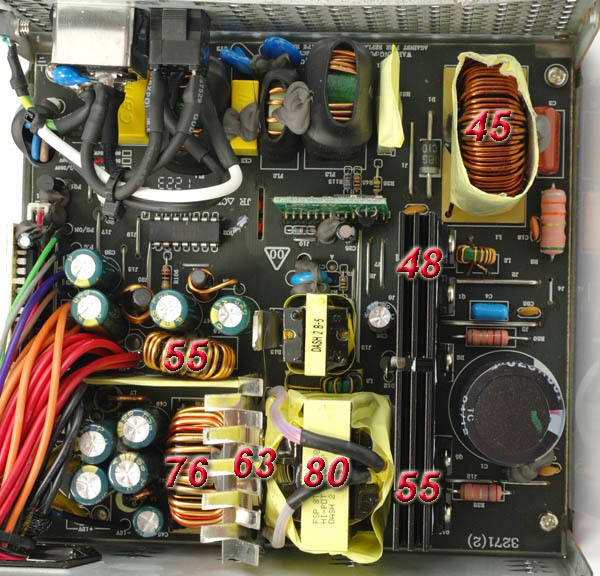

Отличительной чертой блоков питания производства компании FSP Group является использование платформы собственной разработки. Для большинства моделей она унифицирована, что, опять же, позитивным образом сказывается на конечной цене продукта. Поэтому первым впечатлением после снятия крышки корпуса источника питания FSP AURUM S AS-550 было:  «Мы уже такое где-то видели». Действительно, архитектура FSP AURUM S AS-550 полностью повторяет компоновку протестированного недавно блока питания FSP Raider RA 650 – все основные элементы и узлы находятся на тех самых местах. Но, учитывая тот факт, что эти два блока питания соответствуют разным классам энергоэффективности (FSP AURUM S AS-550 – 80 PLUS Gold; FSP Raider RA 650 – 80 PLUS Bronze) и имеют разную мощность (FSP AURUM S AS-550 – 550 Вт; FSP Raider RA 650 – 650 Вт), можно предположить, что элементная база у них все же не идентичная.

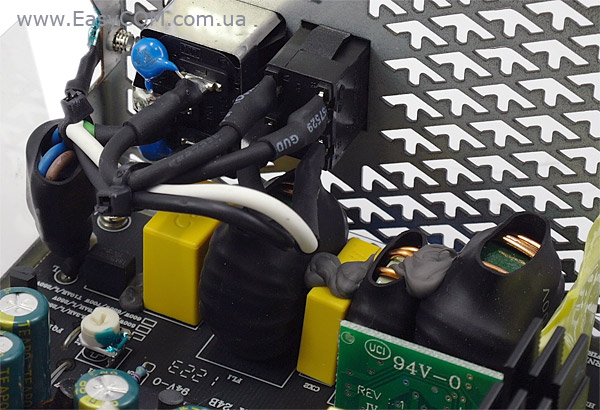

Высокочастотные помехи, излучаемые в сеть блоком питания, сглаживаются при помощи EMI-фильтра. Часть его элементов выполнена навесным монтажом и распаяна непосредственно возле выходов сетевой розетки. Более габаритные элементы, такие как два X-конденсатора и три дроссельные катушки, размещены на главной печатной плате. Все элементы EMI-фильтра надежно изолированы резиновыми «чехлами», а контакты залиты токонепроводящим клеем.

Отметим, что в EMI-фильтре отсутствует варистор, который отвечает за защиту от скачков напряжения в сети. Скорее всего, его функции выполняет одна из фирменных микросхем FSP, установленных в блоке питания FSP AURUM S AS-550.

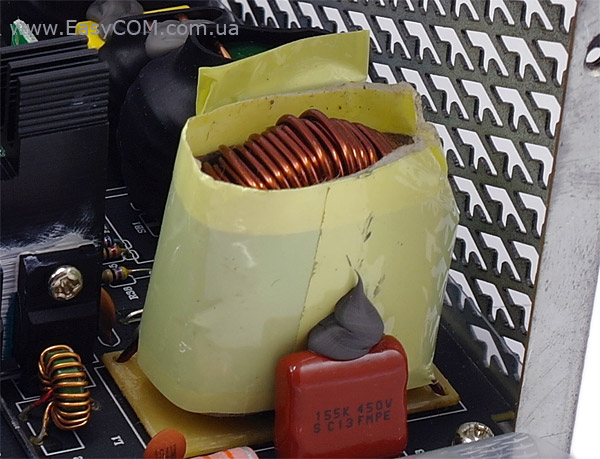

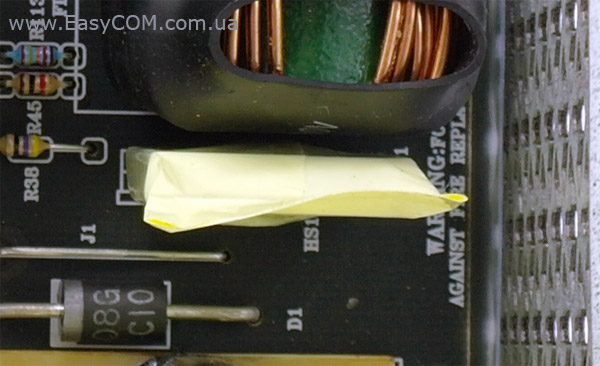

У самого края платы находится выпрямляющий диодный мост. Он тщательно обернут изолирующей скотч-лентой, поэтому невозможно рассмотреть его номинал. Примечательно, что для охлаждения диодной сборки не используется никакого дополнительного радиатора. Хотя, учитывая мощность источника питания FSP AURUM S AS-550, такое конструктивное решение может быть востребованным. Как обстоит дело в реальности мы узнаем во второй части статьи, где будем тестировать температурный режим основных элементов при длительной нагрузке на блок питания.

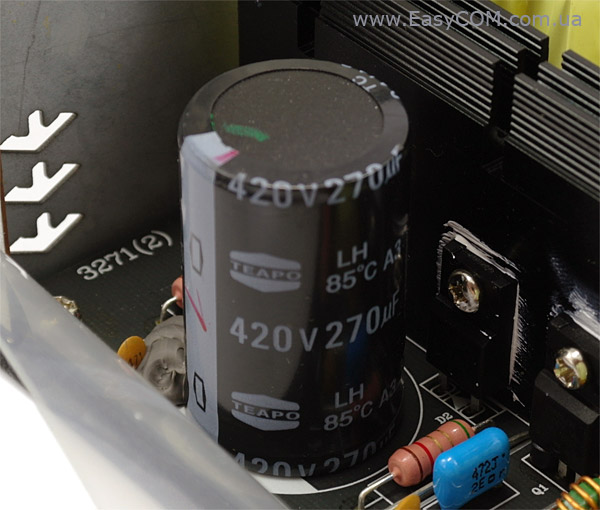

В качестве сглаживающего элемента сетевого питания во входной цепи используется электролитический конденсатор производства тайванской компании Teapo Electronic, емкостью 270 мкФ, рассчитанный на напряжение 420 В и температуру до 85⁰С.

Слева на главной печатной плате расположены элементы APFC (Active PFC). Перед сглаживающим конденсатором входной цепи распаян дроссель APFC.

Силовая часть APFC, состоящая из одного диода и двух полевых транзисторов ST22NM60N, расположена на большом черном радиаторе с разветвленной верхней частью.

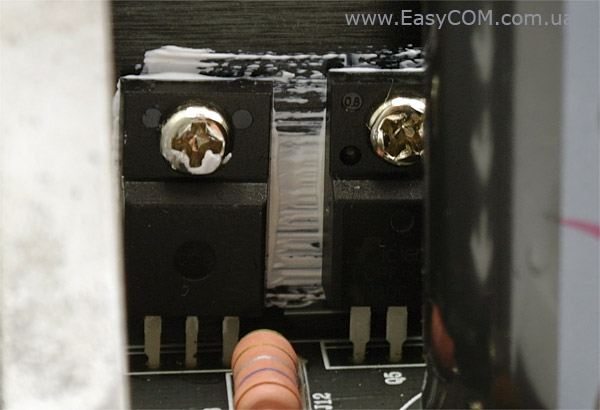

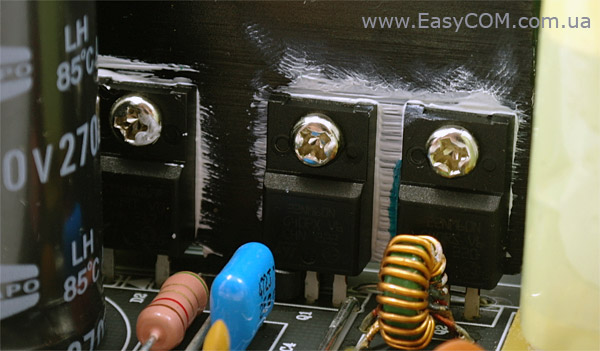

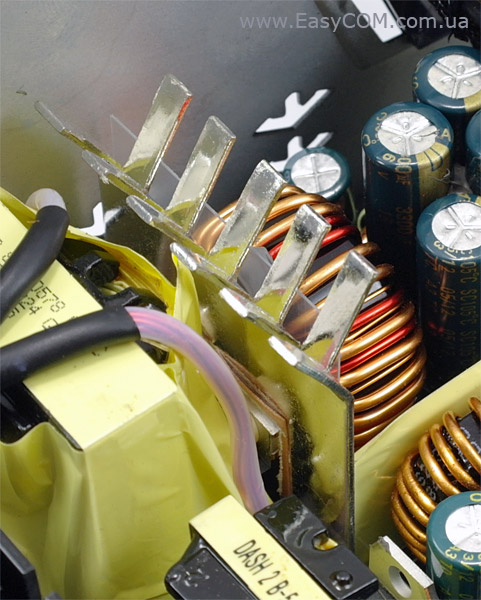

На том же радиаторе закреплены и три силовых ключа главного преобразователя. На фотографии видно только два из них, еще один находится на обратной стороне радиатора.

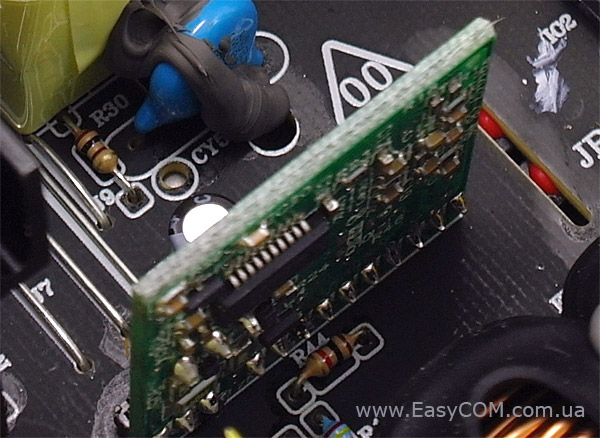

Набор логики, основанный на контроллере FPS6600, который отвечает за управление работой APFC, распаян вместе с обвязкой на отдельной небольшой плате. Данная микросхема является фирменной разработкой компании FSP Group и почти вся техническая документация по ней закрыта.

Основной трансформатор блока питания FSP AURUM S AS-550 имеет достаточно большие габариты, вполне соответствующие моделям подобной мощности.

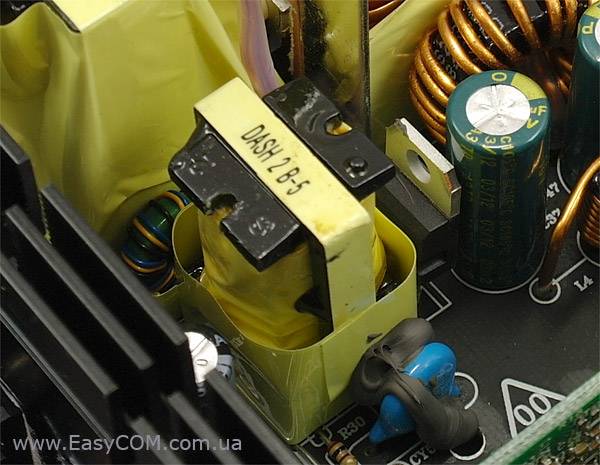

В центре главной печатной платы расположился еще один трансформатор, отвечающий за формирование линии дежурного питания +5VSB.

Во вторичной цепи используется синхронный выпрямитель на полевых транзисторах. Такое техническое решение призвано повысить КПД блока питания и, зачастую, используется в наиболее дорогих высокоэффективных моделях. Для охлаждения транзисторов предусмотрен отдельный радиатор.

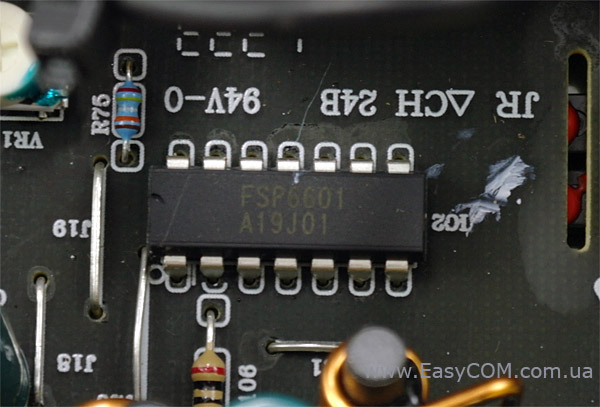

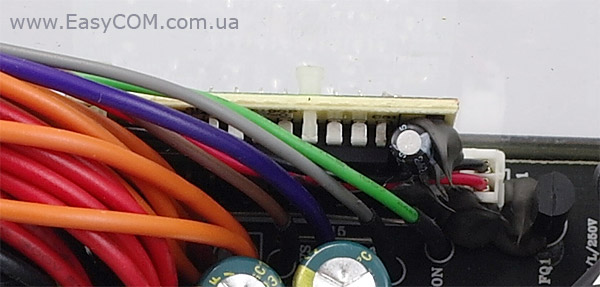

Низковольтная часть выполнена на базе ШИМ-контроллера FSP6601, а выпрямляющие элементы, участвующие в формировании линий +5В и +3,3В, распаяны на обратной стороне главной печатной платы.

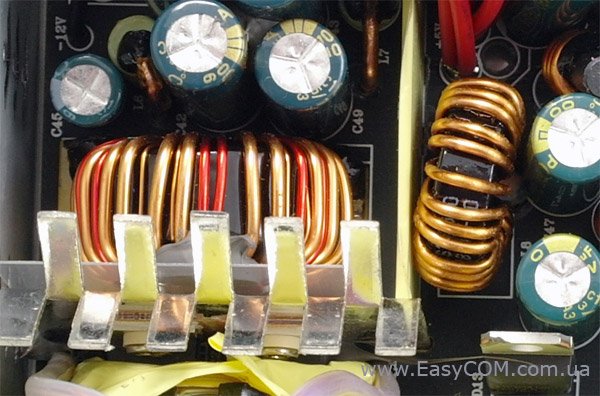

Для стабилизации выходных напряжений использован групповой принцип. Хорошо виден большой дроссель с двумя обмотками для каналов +5В и +12В. Для канала +3,3В предназначена отдельная катушка меньшего размера.

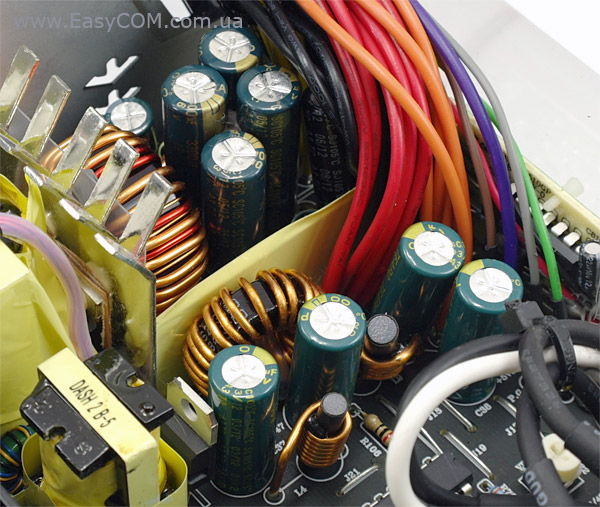

Для сглаживания пульсаций выходных напряжений питания используется достаточно большое число высокотемпературных электролитических конденсаторов (рабочая температура до 105⁰С) производства все той же компании Teapo Electronic.

Контроль выходных линий питания в FSP AURUM S AS-550 реализован за счет четырехканальной микросхемы мониторинга WT7579, которая, по спецификации, обеспечивает защиту от превышения или понижения напряжения на линиях +12В, +5В и +3,3В и защиту от перегрузки этих каналов. Она также отвечает за защиту от перегрева блока питания.

Тестирование

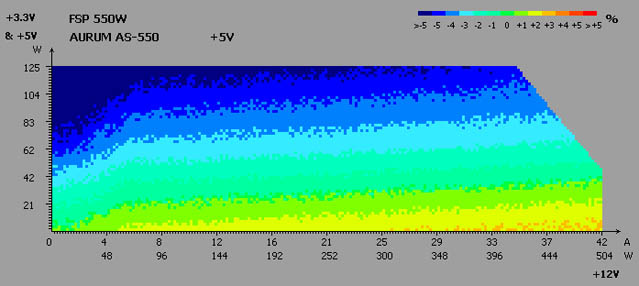

Кросс нагрузочные характеристики

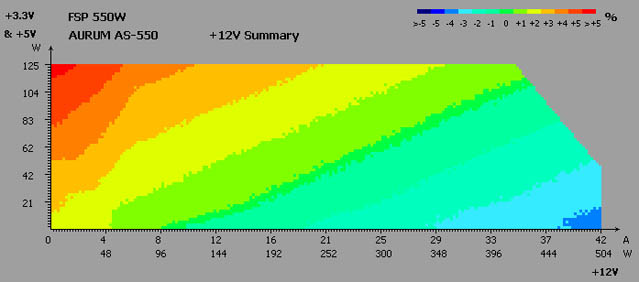

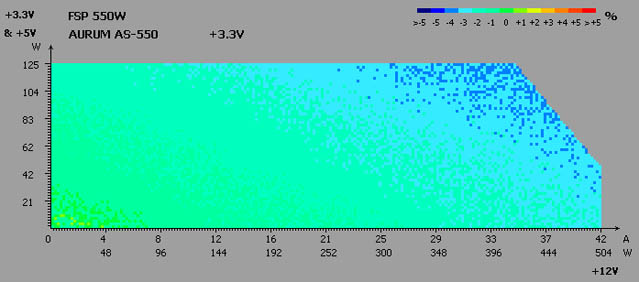

При прохождении тестов КНХ напряжение питания по линии +3,3В изменялось в пределах от -4% до 0%, что можно считать довольно хорошим результатом.

Напряжение на линии +5В отклонялось в немного большем диапазоне - от -5% до +2%.

Напряжение на линии +12В при прохождении тестов КНХ оставалось в пределах допустимых норм.

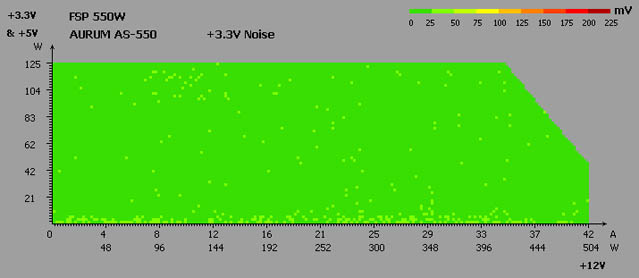

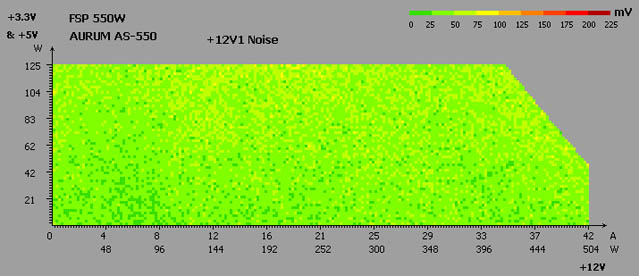

Шумы и пульсации во всем диапазоне напряжений

Пульсации на линии +3,3В довольно небольшие, в среднем они равны 21 мВ.

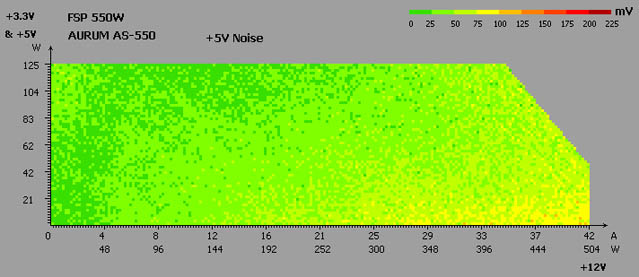

Пульсации на линии +5В при разных нагрузках также находятся в пределах допустимых норм. Здесь их средний уровень составляет 42 мВ.

Пульсации на линии +12В в хорошем состоянии, в среднем составляя лишь 68 мВ.

Дежурная линия питания +5 VSB

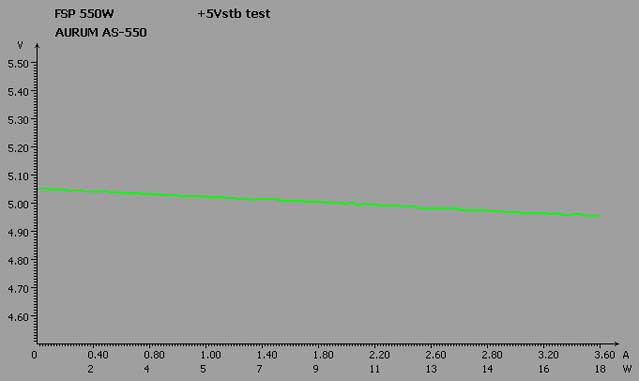

Состояние дежурной линии питания блока питания FSP AURUM S AS-550 достаточно хорошее. В зависимости от нагрузки напряжение на дежурной линии питания изменяется в пределах от 5,05 В до 4,96 В.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка, Вт

80

120

200

250

300

400

450

500

550

Нагрузка*,%

15

22

36

46

55

73

82

91

100

PFC

0,87

0,90

0,96

0,98

0,98

0,98

0,98

0,99

0,99

Нагрузка* - нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль коррекции коэффициента мощности блока питания FSP AURUM S AS-550 хорошо справляется со своей задачей. Максимальный зафиксированный коэффициент, уже при достижении нагрузки 500 Вт, составлял 0,99.

КПД

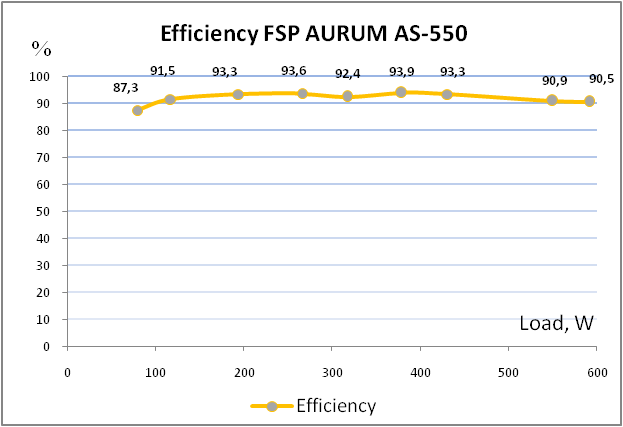

Тест реальной эффективности при разных нагрузках подтвердил соответствие блока питания FSP AURUM S AS-550 стандарту 80 PLUS Gold для напряжения 230 В. Как видно из графика, при нагрузках 20% и 100% от номинальной мощности КПД блока питания превышает 88%, а при 50% нагрузке – КПД больше 92%.

Система охлаждения и температурный режим

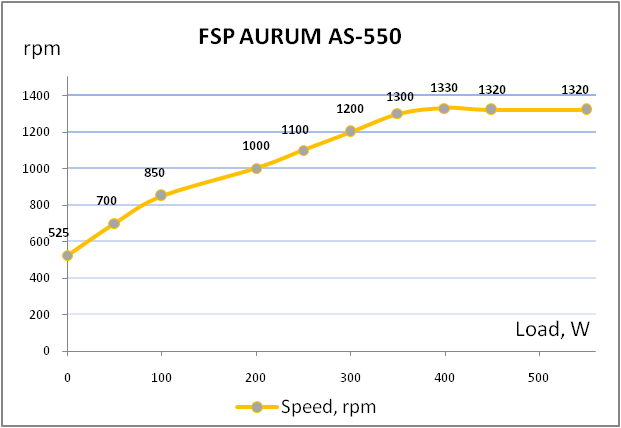

Косвенно оценить уровень шума блока питания можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла приблизительно 27⁰С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40⁰С является вполне допустимой для компьютера. В то же время, сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

До отметки мощности в 250 Вт источник питания FSP AURUM S AS-550 работает очень тихо. При дальнейшем увеличении нагрузки на блок питания, уровень шума немного повышается (по слуховым ощущениям его можно охарактеризовать как «тихий»), и если прислушаться, можно заметить некий фоновый шум.

В целом система управления вентилятором достаточно хорошая, сильного нагрева элементов даже после длительной работы не наблюдается. Температура всех основных узлов в пределах нормы.

Влияние изменения входного сетевого напряжения

Работоспособность блока питания при разных значениях входного сетевого напряжения проверялась при 80% загрузке. Нагрузка на линии +5В и +3,3В составляла 80 Вт, а общая нагрузка была равна 450 Вт. Показателем работоспособности являлась величина выходных напряжений.

Напряжение сети

250 В

220 В

200 В

180 В

160 В

140 В

120 В

100 В

+3,3В

3,32

3,32

3,32

3,31

3,31

3,32

3,31

3,31

+5В

5,10

5,10

5,10

5,10

5,11

5,11

5,11

5,11

+12В

12,11

12,11

12,11

12,10

12,10

12,10

12,11

12,10

Изменяя напряжение входного питания от 100 В до 250 В, мы установили, что блок питания FSP AURUM S AS-550 стабильно работает во всем заявленном в спецификации диапазоне напряжений.

OverLOAD

Нагрузку на источник питания FSP AURUM S AS-550 получилось увеличить до 600 Вт (+9% к номинальной мощности). При дальнейшем увеличении нагрузки, напряжение на выходных линиях питания опускались ниже критических значений.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы мы использовали имеющийся в наличии процессор Intel Core 2 Quad Q9550, разогнанный до частоты 3,7 ГГц с поднятием напряжения до 1,36 В. В подобном режиме работы этот процессор можно сопоставить с любым из наиболее мощных современных процессоров. В качестве видеоускорителя мы использовали ZOTAC GeForce GTX 480 AMP!, которую по праву можно считать самой «прожорливой» среди современных видеокарт.

Материнская плата

ZOTAC nForce 790i-Supreme (NVIDIA nForce 790i Ultra SLI)

Процессор

Intel Core 2 Quad Q9550 (LGA775, 2,83 ГГц, L2 2х6 МБ) @3,7 ГГц

Кулер

Noctua NH-U12P

Оперативная память

2x DDR3-1333 1024 MБ Transcend PC6400

Видеокарты

ZOTAC GeForce GTX 480 AMP!

Жесткий диск

Samsung HD080HJ 80 ГБ 7200rpm 8 МБ SATA-300

Корпус

Spire SwordFin SP9007B с двумя 120 мм вентиляторами

Ваттметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Измерения производились в двух режимах: простой и максимальная загрузка, которая создавалась с помощью программного теста блока питания OCCT Perestroika 3.1.0. Во время тестирования общее энергопотребление системы измерялось с помощью прибора SeasonicPowerAngel, напряжение на линиях питания +12В; +5В; +3,3В измерялось с помощью мультиметра MASTECH MY64.

В результате измерения напряжения питания на выходных линиях питания были получены следующие значения:



FSP AURUM S AS-550

Seasonic X-560 Gold

CHIEFTEC CTG-550-80P

Режим

Величина, В

Отклонение, %

Величина, В

Отклонение, %

Величина, В

Отклонение, %

+12V

Idle

12,30

+2,5

12,46

+2,6

12,41

+3,4

Burn

12,07

+0,6

12,30

+2,5

12,13

+1,0

+5V

Idle

5,04

+0,8

5,08

+1,6

5,08

+1,6

Burn

5,12

+2,4

5,09

+1,8

5,19

+3,8

+3.3V

Idle

3,33

+0,9

3,43

+3,9

3,40

+2,7

Burn

3,32

+0,6

3,43

+3,9

3,39

+2,4



Входное энергопотребление, Вт

Idle

133

138

141

Burn

496

495

535

Реальная игровая конфигурация с одной очень производительной видеокартой и разогнанным процессором не вызвала больших трудностей у источника питания FSP AURUM S AS-550. Благодаря хорошей системе стабилизации изменения выходных напряжений были минимальными.

Энергопотребление в простое и в выключенном состоянии ПК

Блоки питания

Энергопотребление в режиме, Вт

Sleep

Power Off

FSP AURUM S AS-550

4

3

Seasonic X-560 Gold

4

3

Seasonic S12II-520 Bronze

4

4

CHIEFTEC CTG-550-80P

5

4

CHIEFTEC CTB-550S

4

4

Энергопотребление блока питания FSP AURUM S AS-550 в выключенном состоянии ПК и в спящем режиме соответствует показателям других высококлассных источников питания.

Выводы

FSP AURUM S AS-550

Блок питания FSP AURUM S AS-550 является качественно выполненным решением среднего класса от довольно известного бренда. Этот источник питания должен отлично подойти для системы с производительным процессором и одной «топовой» видеокартой. Отдельное внимание хочется обратить на хорошую работу модуля коррекции коэффициента мощности, благодаря которому блок питания показывал высокий КПД на всем диапазоне допустимых нагрузок. При этом больших изменений напряжения питания или чрезмерных пульсаций на основных линиях +12, +5В и +3,3В практически не наблюдалось.

Но, как мы знаем, продукция производства компании FSP Group в большинстве случаев ориентирована на массового потребителя. Поэтому даже в высокоэффективных блоках питания можно встретить технические решения, которые встречаются в бюджетных моделях. Данное утверждение справедливо и для источника питания FSP AURUM S AS-550. Так, здесь использован не очень надежный вентилятор на подшипнике скольжения, в цепях питания применяются достаточно дешевые конденсаторы, кабеля выходных линий питания имеют не модульное подключение. Конечно, каждый решает сам, насколько критичны для него перечисленные выше моменты. По крайней мере, как показало тестирование, на производительности блока питания они фактически никак не сказываются.

Достоинства:

  • достаточно высокий КПД;
  • хорошее состояние напряжения на линиях питания +12В, +5В, +3,3В под нагрузкой;
  • возможность работы в широком диапазоне сетевого напряжения;
  • активный метод компенсации реактивной мощности.

К недостаткам можно отнести:

  • вентилятор системы охлаждения на подшипнике скольжения;


Автор: Сергей Мещанчук

Выражаем благодарность компании FSP Group за предоставленный для тестирования блок питания.

Выражаем благодарность компаниям Noctua, Transcend и ZOTAC за предоставленное для тестового стенда оборудование.
