Обзор и тестирование блока питания FSP HEXA 80 PLUS AXE550

Ранее мы тестировали блок питания средней мощности FSP AURUM CM 650, соответствующий золотому стандарту эффективности 80 PLUS Gold. В этот раз у нас появилась возможность протестировать менее высококлассное, но в тоже время более доступное решение FSP HEXA 80 PLUS AXE550 с номинальной мощностью 550 Вт, которое также может претендовать на «место» в игровом компьютере. Отметим, что новая серия блоков питания «FSP HEXA80 PLUS» соответствует стандарту 80 PLUS и представлена в диапазоне мощностей от 400 до 600 Вт. Несмотря на то, что компания FSP позиционирует эту серию для начального уровня, стоимость этих решений больше предполагает относить ее к среднему классу блоков питания. На примере FSP HEXA 80 PLUS AXE550 мы и оценим, как на практике ведут себя модели данной серии.

FSP HEXA 80 PLUS AXE550

Спецификация блока питания FSP HEXA AXE550:

Производитель

FSP

Модель

 HEXA 80 PLUS AXE550

Тип

ATX12V v2.3

Мощность, Вт

550

Мощность по каналу 12В, Вт

456

Линий +12V

4

Выходы

+3.3V – 24 A,
+5V – 22 A,
+12V1 – 18 A,
+12V2 – 18 A,
+12V3 – 18 A,
+12V4 – 18 A,
-12V – 0,5 A,
 +5VSB – 3,5 A

PCI-E разъемов

2

SLI Ready

Да

CrossFire Certified

Да

Модульный

Нет

КПД

>80%

Сертифицирован 80 PLUS

Да

Коэффициент мощности (PF)

0,99

Метод компенсации коэффициента мощности

Активный

Входное напряжение, В

200-240

Частота, Гц

50-60

Входной ток, А

4

Размер вентилятора, мм

120 х 120 х 25

Уровень шума, дБ

≥25

Регулятор скорости вращения

Есть

Электромагнитные безопасность и совместимость (EMI/EMC)

CE, CB, GOST

Защиты

OCP, OVP, SCP, OPP, OTP, UVP

Ресурс, часов

100000

Соответствие RoHS (низкое содержание в припое свинца и кадмия)

Есть

Размеры (ШхДхВ), мм

150х140х86

Комплектация

Шнур питания, винты крепления

Вес, кг

-

Гарантия

2 года

Сайт производителя

http://www.fsp-power.ru/

FSP HEXA 80 PLUS AXE550

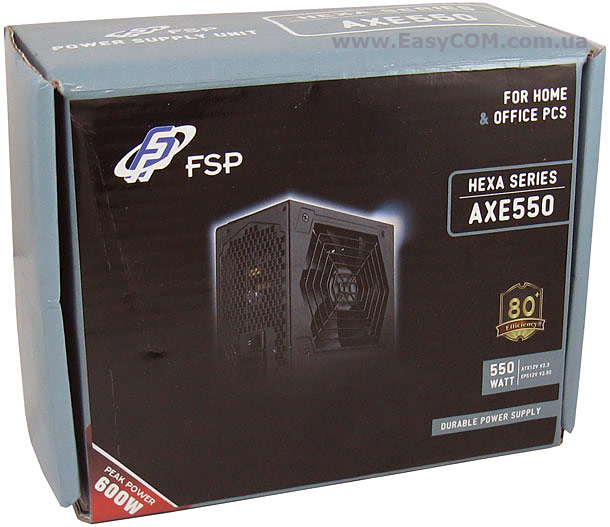

Упаковка блока питания FSP HEXA AXE550 выполнена качественно и достаточно стильно оформлена. На лицевой ее стороне отмечено, что пиковая мощность этого источника составляет 600 Вт, а максимальная продолжительная мощность – 550 Вт.

FSP HEXA 80 PLUS AXE550

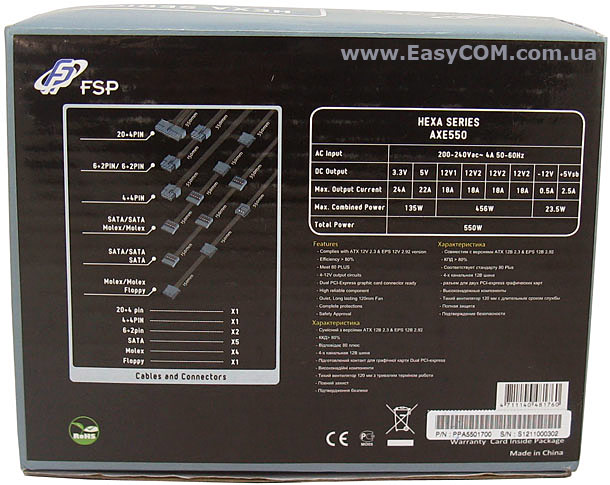

С обратной стороны упаковки приведены значения нагрузок линий питания, перечислены его основные достоинства, а также указывается длина кабелей и количество разъемов, что достаточно удобно.

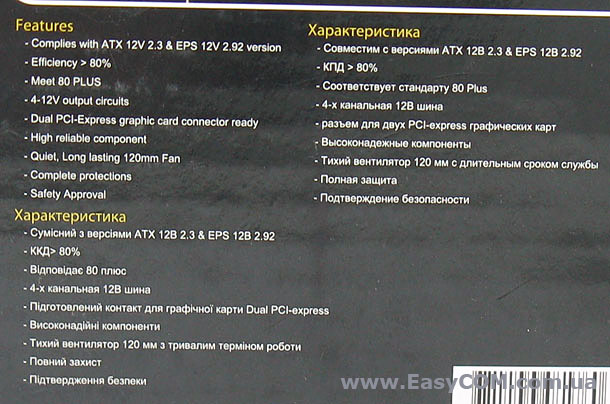

Основные достоинства блока питания FSP HEXA 80 PLUS AXE550 приводятся сразу на трех языках: английском, русском и украинском.

FSP HEXA 80 PLUS AXE550

В комплектацию блока питания FSP HEXA AXE550 входят:

  • Инструкция по установке;
  • Сетевой шнур питания;
  • Четыре винта.

FSP HEXA 80 PLUS AXE550

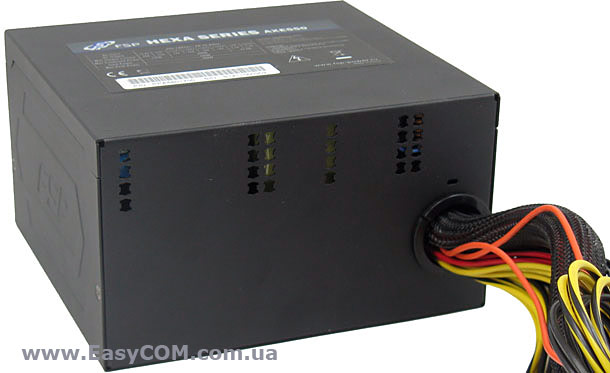

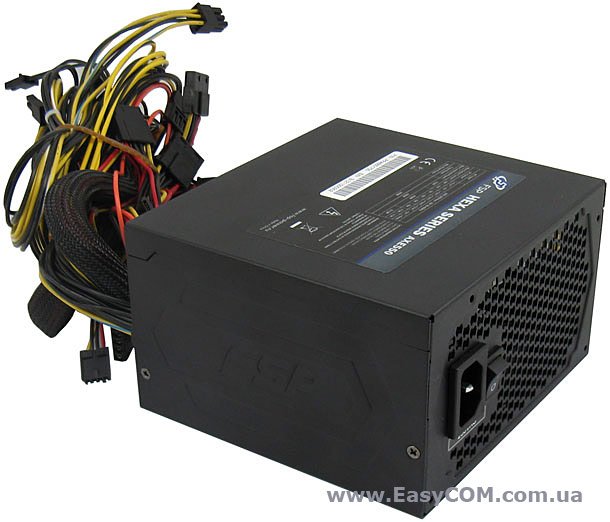

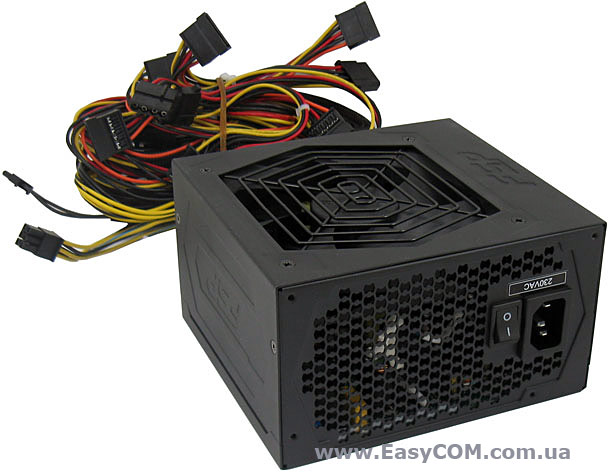

Размеры корпуса блока питания FSP HEXA 80 PLUS AXE550 стандартные для компьютерного источника - 150х140х86 мм. Причем выполнен он в черном цвете, что уже несколько выделяет блок питания среди обычных массовых решений. Кроме того, отличительной чертой FSP HEXA является форма ячеек на задней панели, которая выполнена не в виде сот, а по форме больше напоминает неполные пересекающиеся окружности. Также на задней панели по обыкновению находится кнопка отключения сетевого напряжения и разъем для подключения шнура питания.

На обеих боковых панелях блока питания теснением отмечено название компании «FSP», которое также несколько украшает внешний вид, но в то же время вынудило разместить наклейку на верхней части.

FSP HEXA 80 PLUS AXE550

На передней панели имеется несколько вентиляционных отверстий, за счет которых должна исчезнуть мертвая зона для движения воздушного потока в этой части источника питания.

FSP HEXA 80 PLUS AXE550

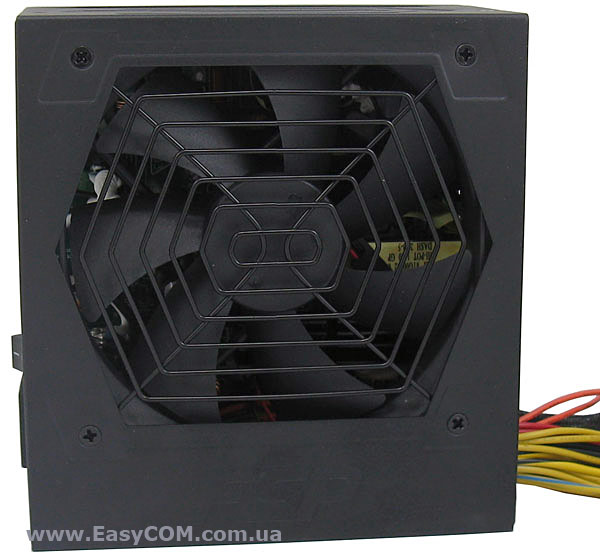

Вентилятор блока питания FSP HEXA AXE550 прикрыт вентиляционной решеткой, также черного цвета.

FSP HEXA 80 PLUS AXE550

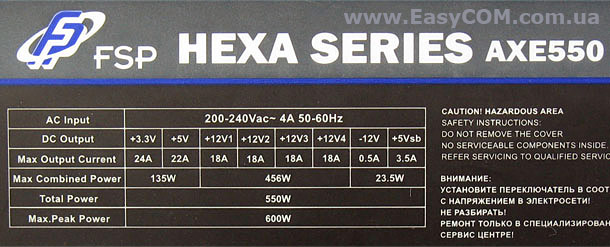

Изучая нагрузочные характеристики блока питания FSP HEXA AXE550 по этикетке, обращает внимание, что он имеет целых четыре виртуальные (разделенные защитами) линии +12В по 18 А, общей мощностью равной 456 Вт. Для источника питания мощностью 550 Вт, это не очень высокое значение, хотя вполне практикуемое для многих производителей. Суммарную мощность каналов +3,3В и +5В равную 135 Вт можно считать вполне достаточной для питания современного игрового ПК. Кроме того, из данных на этикетке можно отметить не очень большой диапазон рабочих напряжений – от 200 В до 240 В.

FSP HEXA 80 PLUS AXE550

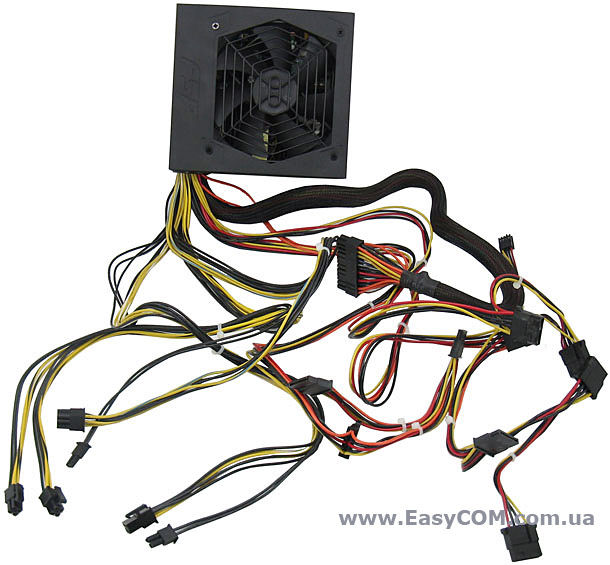

Кабеля блока питания имеют достаточно большую длину и сам арсенал разъемов можно считать приемлемым для решения подобной мощности. Калибр почти всех проводов стандартный – 18 AWG. Нейлоновой же оплеткой оснащен лишь кабель с основным 20+4-контактным разъемом питания.

Длина кабелей блока питания FSP HEXA 80 PLUS AXE550:

Типы разъемов

Длина проводов до разъема (разъемов), см

20+4-контактный разъем питания

55

4+4-контактный разъем питания ATX12V

55

6+2-контактный разъем PCIE

55

6+2-контактный разъем PCIE

55

Три разъема SATA

55-70-85

Два разъема SATA и два разъема PATA

55-70-85-100

Два разъема PATA и FDD

55-70-85

Разъем ATX12V для подачи энергии к процессору имеет универсальное 4+4-контактное исполнение, что может оказаться полезно владельцам не очень новых или недорогих материнских плат.

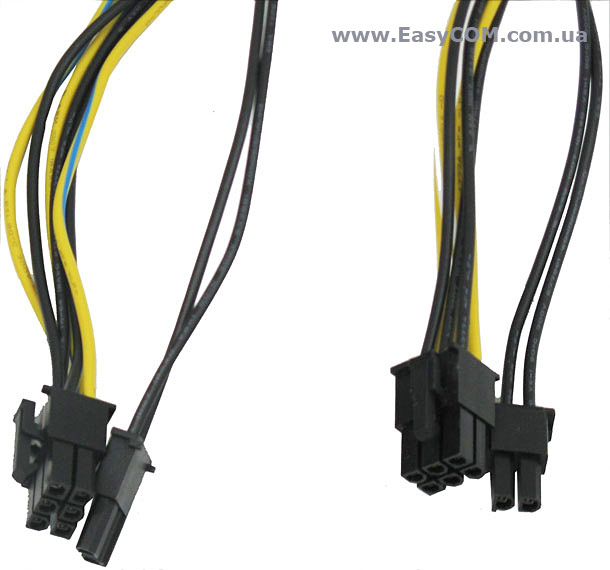

Также в универсальном 6+2-контактном виде выполнены оба разъема PCIE для подключения к видеокарте.

FSP HEXA 80 PLUS AXE550

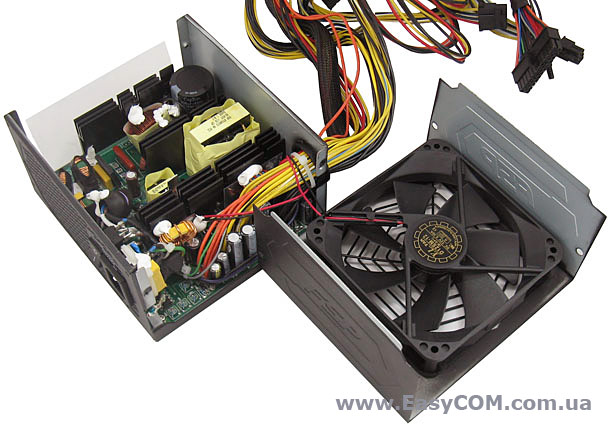

Разбирается блок питания FSP HEXA AXE550 достаточно просто после выкручивания четырех винтов. Внешне устройство источника питания выглядит типично для многих моделей подобной мощности.

FSP HEXA 80 PLUS AXE550

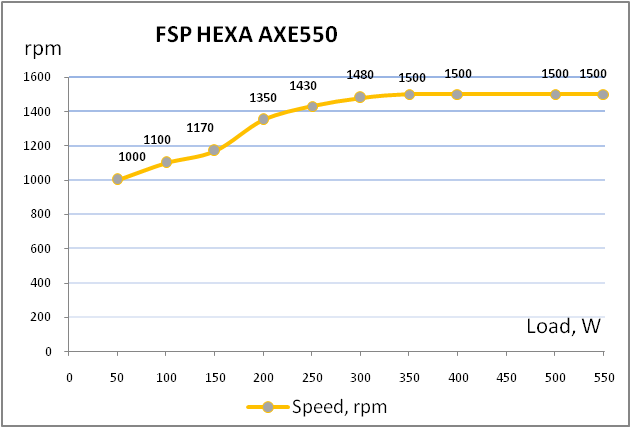

В качестве активного элемента системы охлаждения используется вентилятор YATE LOON D12SM-12 размером 120х25 мм с максимальной скоростью вращения 1650 ±10% об/мин и воздушным потоком около 70,5 CFM. Максимальный же уровень шума вентилятора по спецификации средний – 33 дБ.

FSP HEXA 80 PLUS AXE550

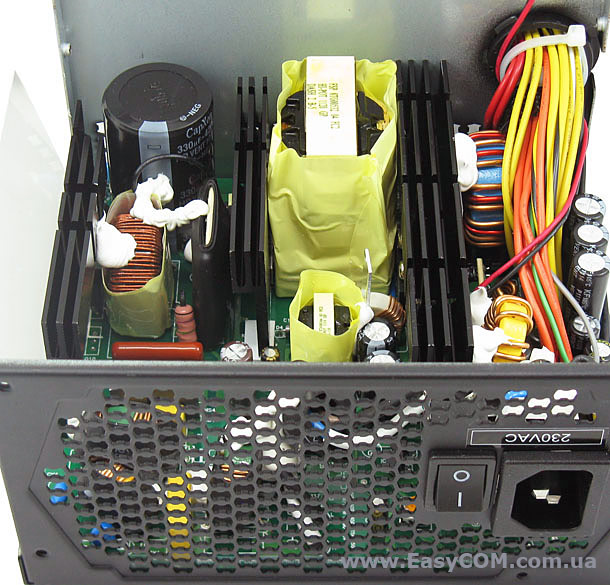

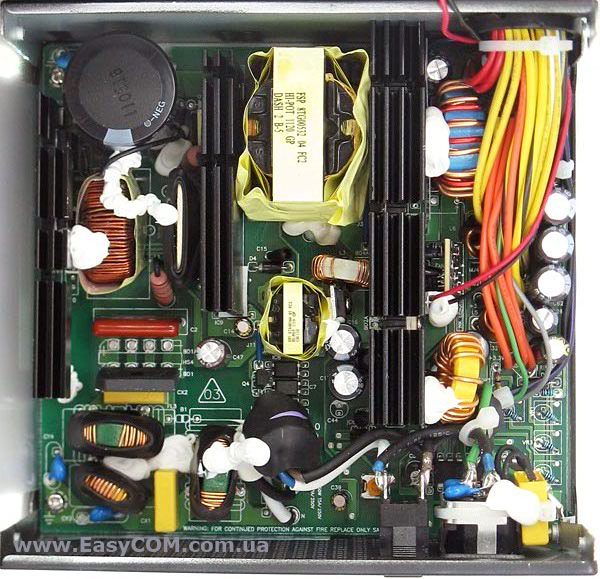

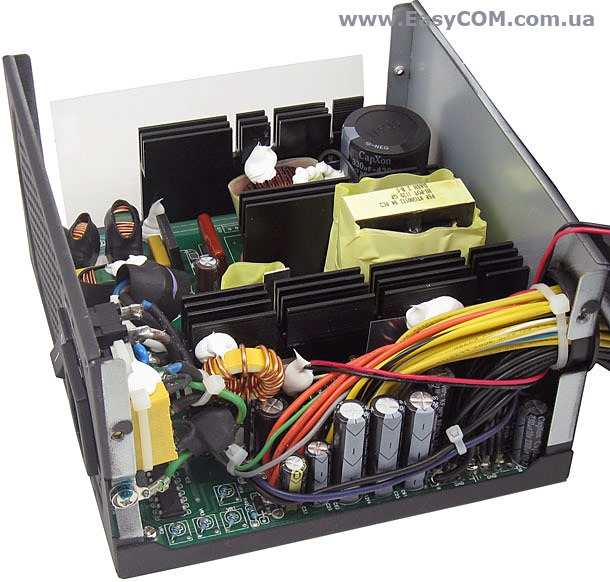

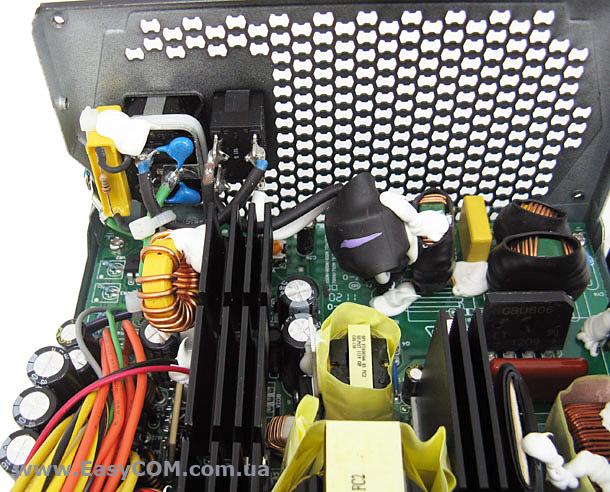

В основе блоке питания FSP HEXA AXE550 лежит привычная схема групповой стабилизации напряжений с узлом активной коррекции коэффициента мощности.

Отрадно, что сама схема блока питания распаяна на двусторонней печатной плате (зеленого цвета), что характерно для более высококлассных моделей. Размеры же основного трансформатора и дросселей вполне соответствует решению средней мощности.

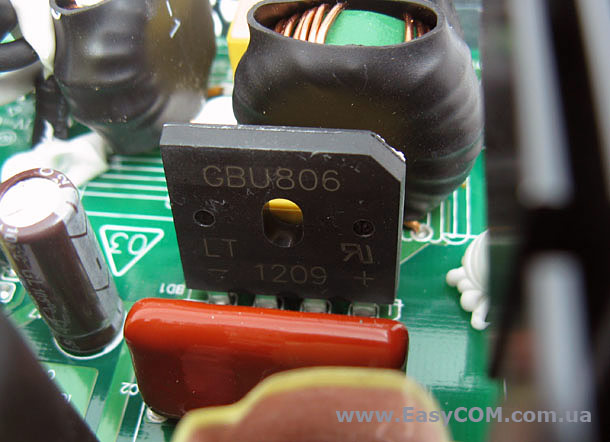

Диодный мост GBU806 (600 В, 8 А) в цепи первичного выпрямления установлен отдельно, причем даже без дополнительного небольшого радиатора, как это часто встречается.

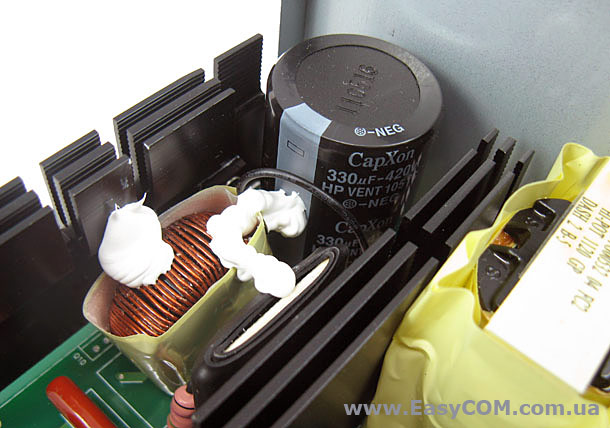

Для сглаживания выпрямленного напряжения применяется высокотемпературный конденсатор CapXon серии HP VENT емкостью 330 мкФ, рассчитанный на напряжение до 420 В. Причем срок службы этого конденсатора по паспорту при температуре в 105ºС составляет 2000 часов, что является средним показателем. В целом же конденсаторы CapXon не радуют высоким качеством характеристик и надежностью, но стоимость у них довольно доступная.

FSP HEXA 80 PLUS AXE550

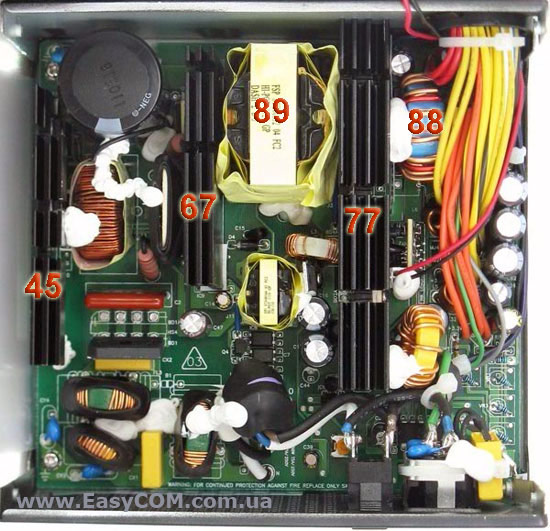

Для охлаждения полупроводниковых элементов используются радиаторы с достаточно большим оребрением в верхней части.

FSP HEXA 80 PLUS AXE550

Как в любых хороших источниках питания, и здесь уделяется внимание фильтрации сетевого напряжения, для чего служит EMI-фильтр.

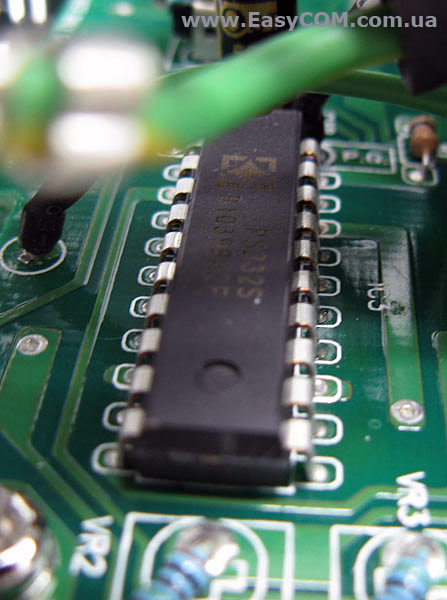

6-канальная схема PS232S мониторинга за выходным напряжением способна обеспечить защиты от превышения и понижения напряжения (OVP/UVP) на линиях +3,3В, +5В и четырех каналах +12В, а также отвечает за защиту по перегрузки (OCP) на этих же линиях.

FSP HEXA 80 PLUS AXE550

В выходных цепях для сглаживания пульсаций также используются высокотемпературные конденсаторы компании CapXon в достаточно большом количестве.

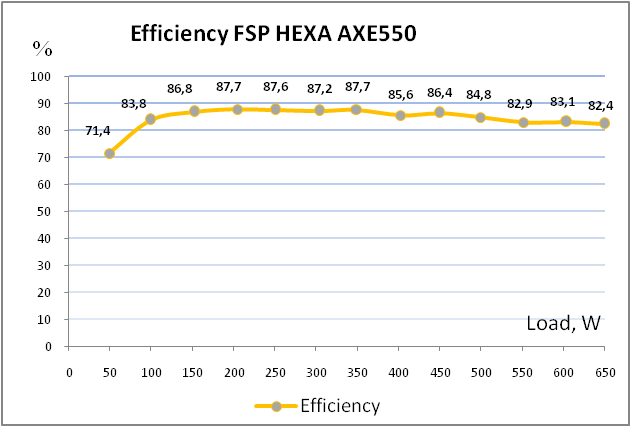

Тестирование

Кросс нагрузочные характеристики

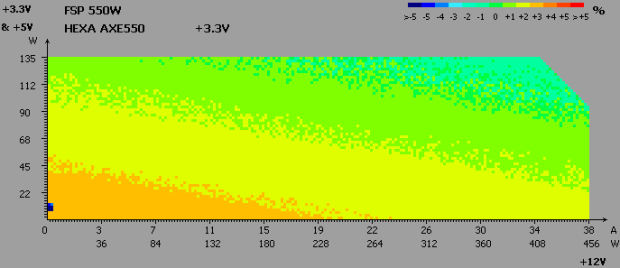

Напряжение на линии +3,3В при прохождение теста КНХ отклонялось лишь от +3% до -2%, что можно считать хорошим показателем.

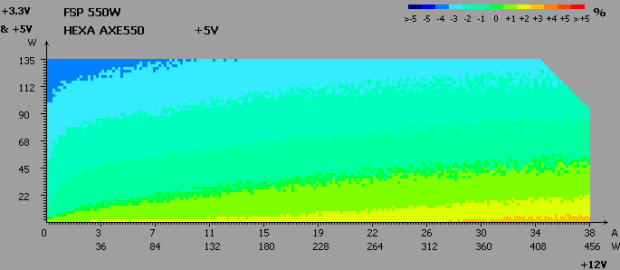

Напряжение на линии +5В отклонялось в несколько большем диапазоне от -4% до +2%, но при этом из области допустимых ±5% на всей КНХ не выходило.

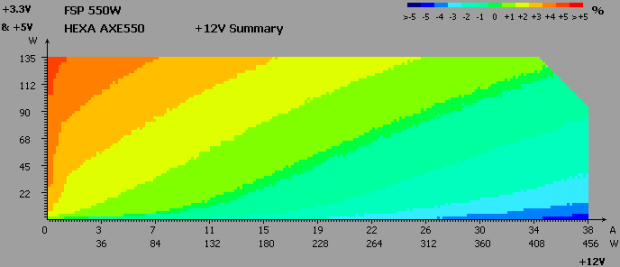

На линии +12В напряжение отклонялось от +4% до -4%, что также является приемлемым показателем, хотя и не наилучшим.

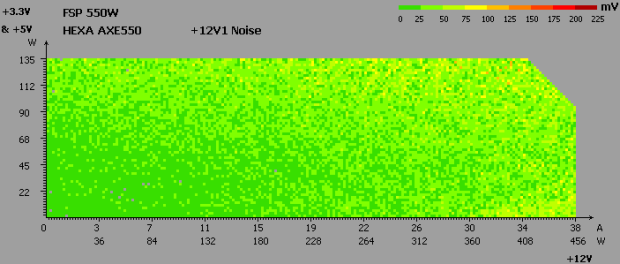

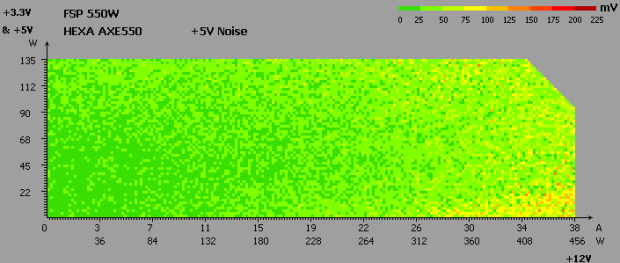

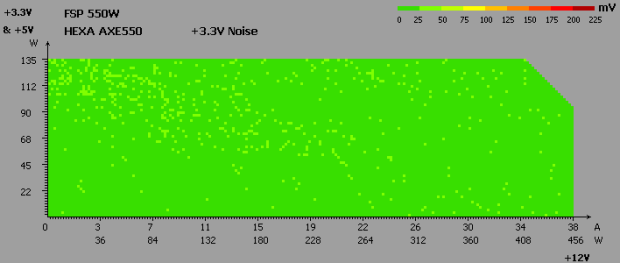

Шумы и пульсации во всем диапазоне напряжений

Пульсации на линии +3,3В в среднем составляют 24 мВ, что является хорошим показателем.

Пульсации напряжения на линии +5В были также в норме, в среднем приблизительно равны 45 мВ.

На линии +12В пульсации были выше, но не превышали допустимый уровень в 120 мВ, в среднем составляя только 55 мВ.

Дежурная линия питания +5 VSB

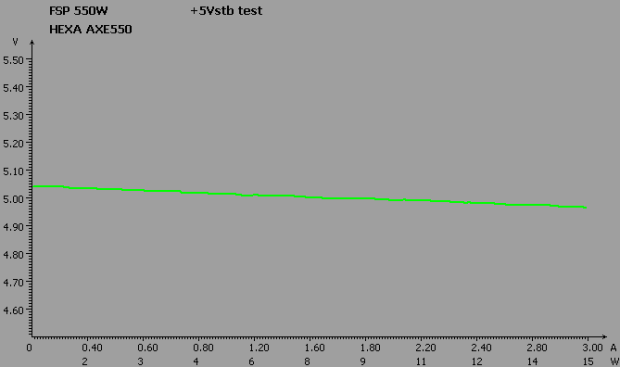

Состояние дежурной линии питания блока питания FSP HEXA AXE550 очень хорошее. В зависимости от нагрузки напряжение на дежурной линии изменяется в пределах от 5,04 В до 4,96 В.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка, Вт

50

100

200

300

350

400

500

550
