Обзор блока питания FSP HYPER 80+ PRO 650W: ветер перемен

29-11-2021

Внутреннее устройство

Вы же помните, что главное внутри, верно?

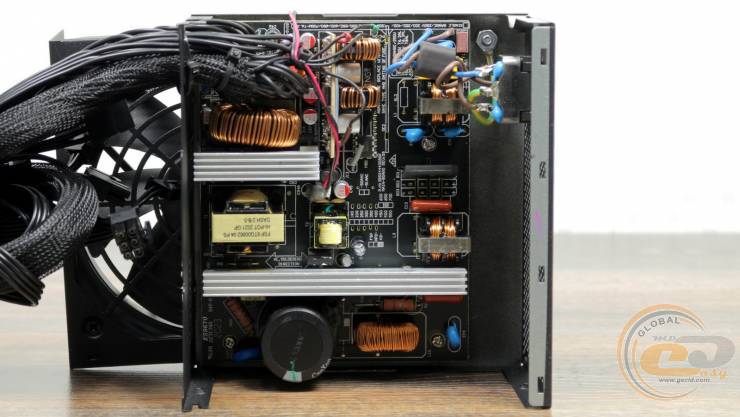

FSP HYPER 80+ PRO 650W

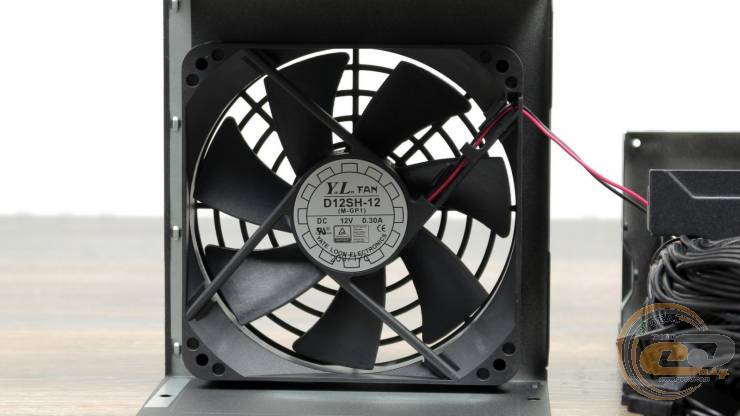

В первую очередь нас интересует вертушка. В данном случае это модель YATE LOON D12SH-12 диаметром 120 мм, которая встречается внутри многих сравнительно недорогих блоков питания. Доступность выдает буква «S» в названии, указывающая на применение подшипника скольжения. Энергопотребление вентилятора не превышает скромных 3,6 Вт (12 В при 0,3 А), а подключается он через привычный съемный 2-контактный разъем.

FSP HYPER 80+ PRO 650W

Для пассивного отвода тепла от компонентов FSP HYPER 80+ PRO 650W используются два гребешка – по одному в высоковольтной и низковольтной цепях.

FSP HYPER 80+ PRO 650W

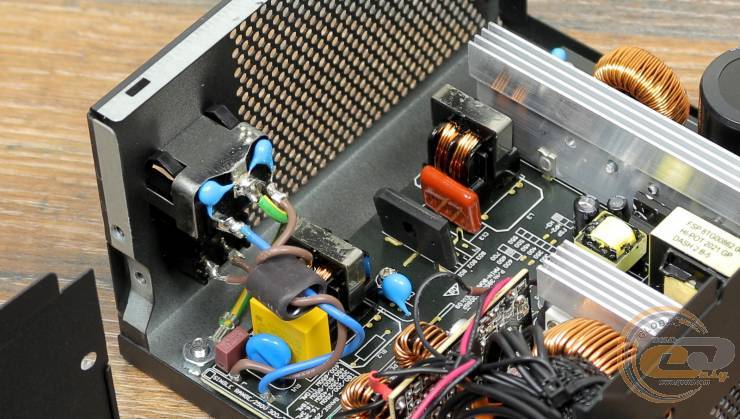

Во входном EMI-фильтре видно посадочное место для плавкого предохранителя, который здесь не распаян. Все остальное на месте: набор X- и Y-конденсаторов, пара дросселей (в весьма интересном исполнении) и варистор.

FSP HYPER 80+ PRO 650W

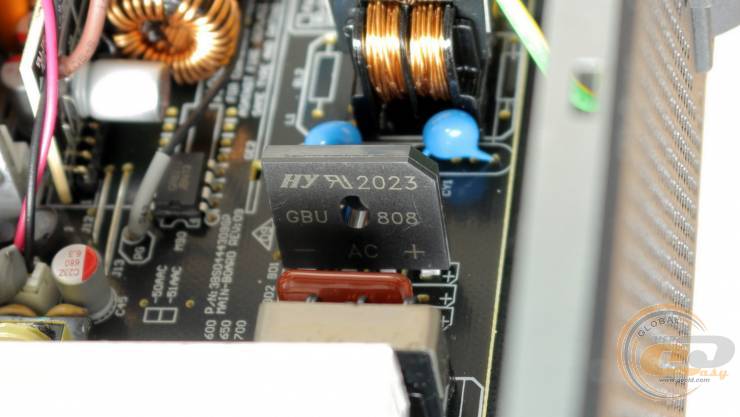

Диодная сборка без дополнительного охлаждения выдает поддержку только сетей 230 В с некоторым диапазоном отклонений (от 200 до 240 В). Элемент GBU 808 рассчитан на ток до 8 А. Выбрано с явным запасом, ведь максимальный потребляемый ток заявлен на уровне 5 А, а при номинальной мощности он составит менее 3 А.

FSP HYPER 80+ PRO 650W

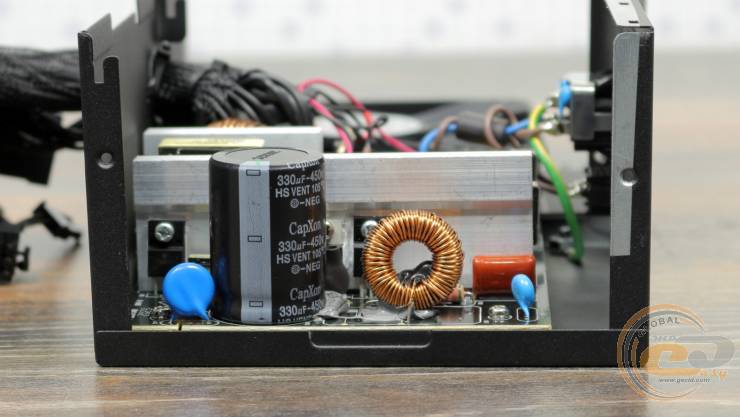

Далее размещен охладитель с двумя силовыми элементами модуля APFC (транзистор и диод Шоттки) и ключами первичной цепи. Дроссель данного узла имеет сравнительно небольшие размеры, а его нагрев (забегая вперед) не вызывает беспокойства.

FSP HYPER 80+ PRO 650W

Также на печатной плате предусмотрено место для еще одного элемента (вероятно, диода), которому так и не было суждено попасть в состав данного БП.

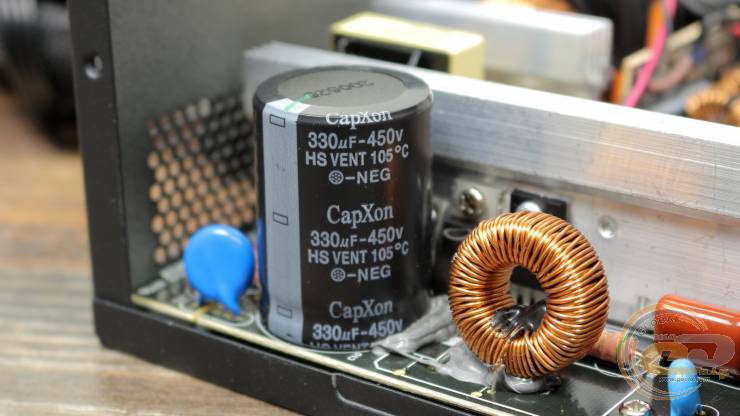

Входной конденсатор от тайваньской CapXon может похвастать неплохой репутацией и принадлежностью к высокотемпературной серии. А вот его емкость типичная для бюджетных 650-ваттников – всего 330 мкФ.

FSP HYPER 80+ PRO 650W

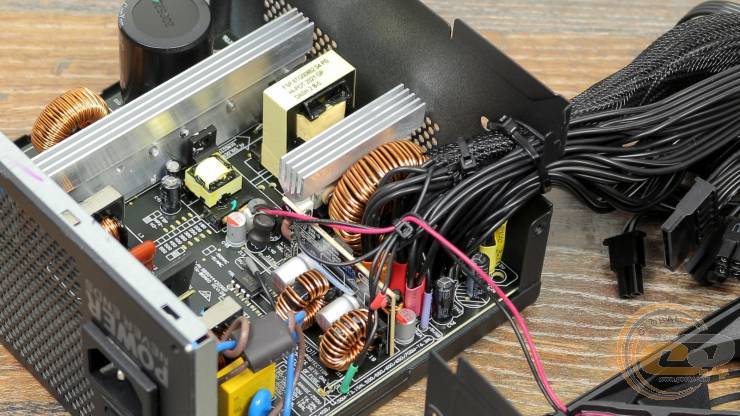

При верхнем ракурсе хорошо заметно главное отличие новинки от предыдущих моделей линейки FSP HYPER – раздельная стабилизация выходных напряжений.

FSP HYPER 80+ PRO 650W

Для этой цели имеется дочерняя плата с составляющими DC-DC-преобразователей младших каналов +3,3В и +5В. А дроссель покрупнее с близлежащими конденсаторами заботится о состоянии самой нагруженной 12-вольтной линии.

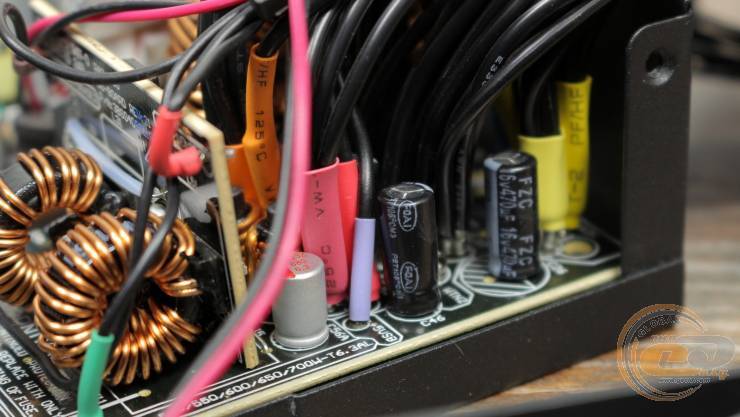

Кстати, рядом можно заметить целый ряд надежных твердотельных емкостей.

FSP HYPER 80+ PRO 650W

В то же время здесь встречаются неизвестные нам электролиты (например, FZC), зато из высокотемпературных серий. Но в целом это некий шаг назад, ведь в тех же FSP Hyper M во всех узлах можно было рассчитывать на хорошо известные тайваньские TEAPO.

В завершение приведем список применяемых защит:

  • защита от повышенного выходного напряжения (OVP);
  • защита от короткого замыкания (SCP);
  • защита от перегрузки по мощности (OPP);
  • защита от перегрузки по току каждого канала (OCP).

А вот защит от пониженного выходного напряжения (UVP) и от повышенное нагрева (OTP) здесь нет.

Кросс-нагрузочные характеристики

Что же, пришло время взглянуть на реальные возможности данного блока питания. Погнали!

Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

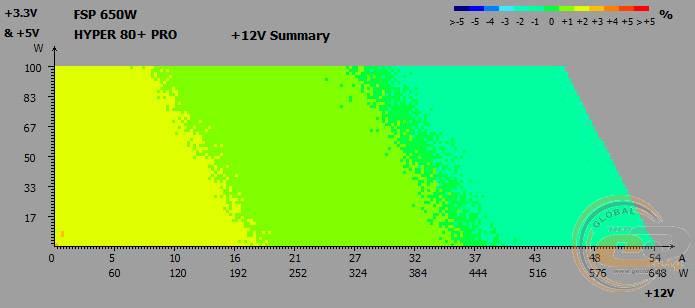

FSP HYPER 80+ PRO 650W

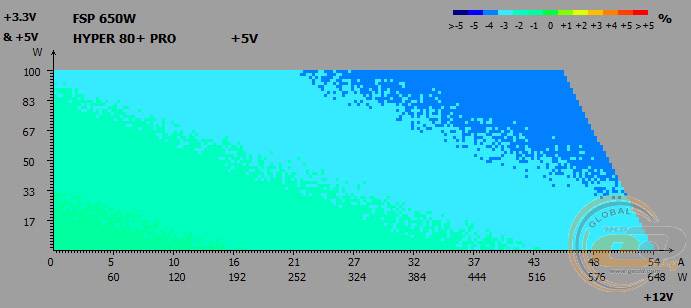

FSP HYPER 80+ PRO 650W

FSP HYPER 80+ PRO 650W

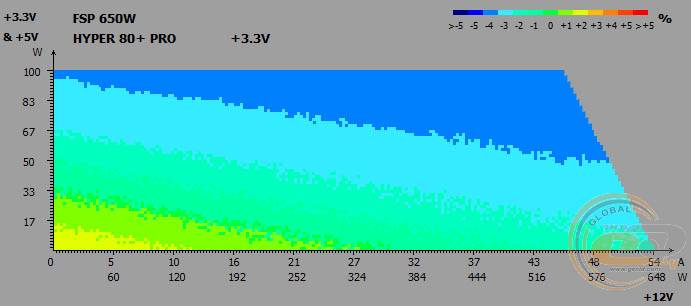

Во время кросс-нагрузочных тестов на основных линиях питания FSP HYPER 80+ PRO 650W были зафиксированы следующие отклонения:

  • линия +3,3В: от -4% до +2%;
  • линия +5В: от -4% до -1%;
  • линия +12В: от -1% до +2%.

На всех каналах имеем хорошие показатели, которые не выходят за допустимые пределы – от -4% до +2%.

Шумы и пульсации во всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

  • линии +3,3В и +5В: 50 мВ;
  • линия +12В: 120 мВ.

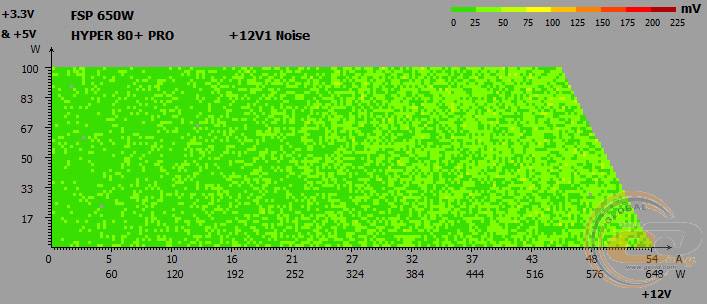

FSP HYPER 80+ PRO 650W

FSP HYPER 80+ PRO 650W

FSP HYPER 80+ PRO 650W

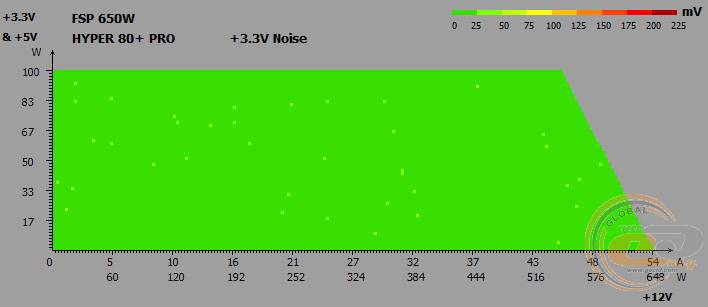

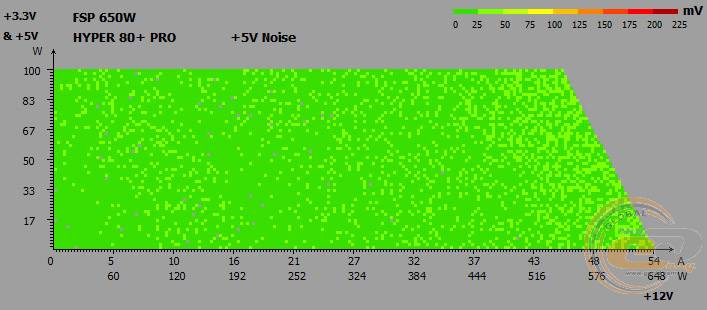

С пульсациями также все в пределах нормы – на младших каналах они не превышают 50 мВ, а на 12-вольтной линии имеются лишь редкие скачки до все еще допустимых 75-100 мВ.

Дежурная линия питания +5VSB

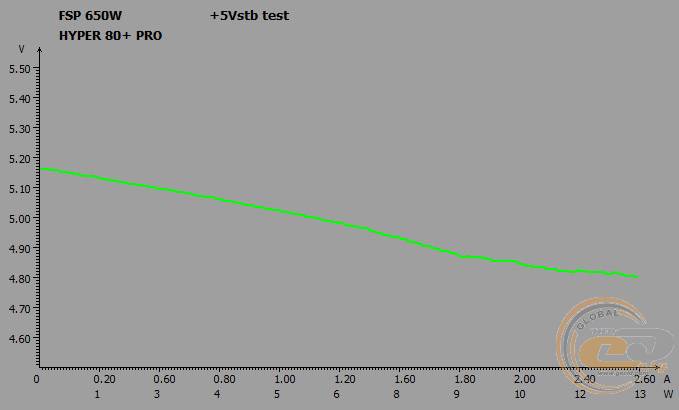

FSP HYPER 80+ PRO 650W

Состояние дежурной линии питания в блоке FSP HYPER 80+ PRO 650W замечаний не вызвало. В зависимости от нагрузки напряжение на ней меняется в допустимых пределах: от 5,16 до 4,8 В (от +3,2% до -4,2%), не выходя за рамки ±5%.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка, Вт

65

120

180

250

325

400

500

600

650

Нагрузка*, %

10

18

28

38

50

62

77

92

100

PFC

0,84

0,91

0,96

0,97

0,98

0,98

0,98

0,98

0,99

Нагрузка* − нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC блока питания хорош. При потребляемой мощности в 120 Вт коэффициент PFC уже достиг 0,91. Максимальное же значение (0,99) зафиксировано при номинальной нагрузке 650 Вт.

КПД

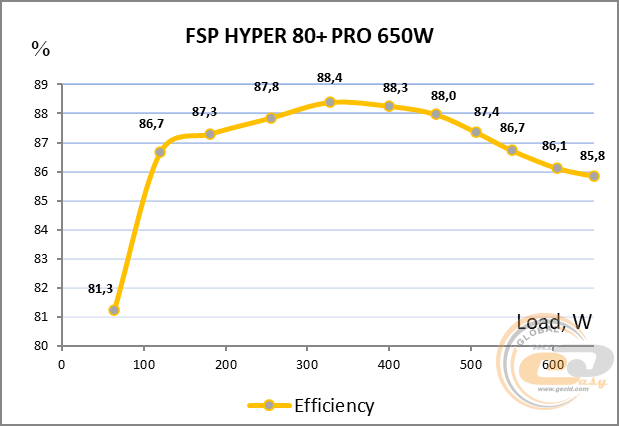

FSP HYPER 80+ PRO 650W

А что тут у нас с КПД? Тест реальной эффективности при разных нагрузках подтвердил соответствие модели FSP HYPER 80+ PRO 650W стандарту 80 PLUS для сетей 230 В. Более того, при нагрузках 20%, 50% и 100% от номинальной мощности КПД блока питания превышал 85%, 88% и 85% соответственно, а это уже 80 PLUS Bronze 230 V EU.

Система охлаждения и температурный режим

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла 24°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С является вполне допустимой. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

FSP HYPER 80+ PRO 650W

До отметки 150 Вт вертушка в FSP HYPER 80+ PRO 650W очень тихо вращается со стабильно низкой частотой около 900 об/мин. Далее пропеллер плавно ускоряется. Уже с отметки 200 Вт звук можно назвать тихим, с 300 Вт – ниже среднего уровня, а с 400 Вт – средний. Увы, на последнем отрезке шум вентилятора становится некомфортными для пользователя.

FSP HYPER 80+ PRO 650W

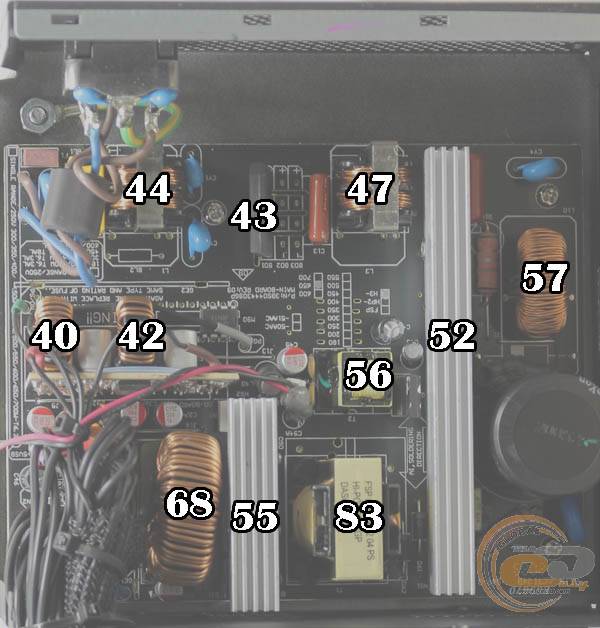

Зато такой частоты вращения хватает для удержания температур в пределах нормы. После 15 минут постоянной 600-ваттной нагрузки самый горячий узел (главный трансформатор) прогрелся лишь до 83°C, а другие составляющие оказались заметно холоднее. В целом очень хорошие показатели.

Посторонние шумы во время работы блока питания

Как показала практика, на всем диапазоне номинальной мощности FSP HYPER 80+ PRO 650W не издает никаких дополнительных шумов в виде раздражающего писка дросселей или характерного гудения трансформатора.

OverLOAD

Поскольку речь идет о сравнительно доступном решении, мы рады, что оно способно выдать заявленные 650 Вт. Поэтому тест на перегрузку не проводили.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы задействован мощный 16-ядерный процессор Intel Core i9-12900K с включенной технологией Turbo Boost. В качестве видеоускорителя мы использовали PowerColor Radeon RX 6800 Red Dragon с TDP свыше 250 Вт.

Материнская плата

ASUS ROG STRIX Z690-F GAMING WIFI (Socket LGA1700, Intel Z690)

Процессор

Intel Core i9-12900K (Socket LGA1700, 3,2-5,2 ГГц, 125-241 Вт)

Кулер

ASUS ROG STRIX LC II 280 ARGB

Оперативная память

2 x 16 ГБ DDR5 ASUS U-DIMM 32GB KIT (90MC0B70-M0EAYO)

Видеокарта

PowerColor Radeon RX 6800 XT Red Dragon (16 ГБ GDDR6)

SSD

PATRIOT P200 1 ТБ (P200S1TB25)

Ваттметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Измерения производились в двух режимах: «Простой» и «Максимальная загрузка», которая создавалась с помощью стресс-тестов AIDA64 FPU и Kombuster. Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, а напряжение на линиях питания +12В, +5В и +3,3В фиксировалось мультиметром MASTECH MY64.

В результате измерения напряжения питания на выходных линиях были получены следующие значения:



FSP HYPER 80+ PRO 650W

Seasonic Platinum 1200W

Режим

Величина, В

Отклонение, %

Величина, В

Отклонение, %

+12В

Idle

12,30

+2,5

12,25

+2,1

Burn

12,24

+2,0

12,33

+2,8

+5В

Idle

5,01

+0,2

5,12

+2,4

Burn

5,01

+0,2

5,16

+3,2

+3,3В

Idle

3,37

+2,1

3,38

+2,4

Burn

3,37

+2,1

3,4

+3,0

Входное энергопотребление, Вт

Idle

70

70

Burn

604

576

Столь горячий процессор и мощная видеокарта не смогли нагрузить тестируемый блок питания на полную. Следовательно, его возможностей хватит для сборки системы с любым видеоадаптером. Напряжения не проседают ниже номиналов и не выходят за рамки +2,5% – очень близко к показателям «платинового» Seasonic Platinum 1200W. А вот энергопотребление явно за последним, что, впрочем, ничуть не удивляет.

Энергопотребление в простое и в выключенном состоянии компьютера

В дополнение ко всему вышеперечисленному, блок питания FSP HYPER 80+ PRO 650W порадует своего владельца низким энергопотреблением в выключенном состоянии (3 Вт) компьютера и в спящем режиме (4 Вт).

Итоги

FSP HYPER 80+ PRO 650W

Приставка «PRO» в названии блока питания FSP HYPER 80+ PRO 650W привнесла действительно заметные изменения в целую линейку. Теперь в ней нет полумодульных решений, зато на выбор устройства мощностью 450, 550, 650 и 700 Вт. Кстати, на коннекторах и длине кабелей-шлейфов экономии не замечено, что уже хорошо.

Внешность новинки стала уж больно близкой к другим сравнительно недорогим моделям компании FSP. А все из-за фирменной штамповки, которая пришла на смену решетке типа гриль. Внутри же произошла самая грандиозная перемена – групповую стабилизацию во вторичной цепи заменили на DC-DC-преобразователи. Как следствие, имеем высокую стабильность напряжений, независимо от нагрузки. Да и КПД такой платформы оказался достаточно высоким и на практике дотянул до «бронзового» уровня.

Но на чем-то здесь все же сэкономили. Так, для фильтрации применяются преимущественно конденсаторы от малоизвестных производителей. В других узлах видны и твердотельные решения, и электролиты от тайваньской CapXon.

Также огорчила громкая работа вертушки при высокой нагрузке. С последней БП справляется без проблем, да и нагрев внутренних элементов сравнительно небольшой. Но вот вращение пропеллера с частотой 2000-2450 об/мин сказывается на акустическом комфорте. Поэтому FSP HYPER 80+ PRO 650W лучше всего подойдет либо непривередливым к шуму пользователям, либо в качестве источника с хорошим запасом по мощности.

Достоинства:

  • хороший уровень КПД (заявлено – 80 PLUS 230V, по факту – 80 PLUS Bronze 230V EU)
  • способен выдать всю заявленную мощность
  • современная схемотехника с DC-DC-преобразователями
  • отличное состояние напряжения на линиях питания +12В, +5В и +3,3В
  • минимальные отклонения напряжений при подключении к мощной конфигурации
  • низкие пульсации
  • наличие ряда защит
  • активный метод компенсации реактивной мощности
  • низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера
  • наличие в некоторых узлах твердотельных конденсаторов
  • низкий нагрев внутренних компонентов
  • компактные размеры
  • 5 лет гарантии (по крайней мере в некоторых магазинах)

Особенности:

  • возможность работы только в сетях 230 В
  • элементная база включает в себя малоизвестные конденсаторы
  • вертушка на подшипнике скольжения

Недостатки:

  • некомфортный уровень шума при высокой нагрузке


Автор: Олесь Пахолок

Выражаем благодарность компании Техніка для Бізнесу, официальному дистрибутору FSP в Украине, за предоставленный для тестирования блок питания.

Статья прочитана раз(а)
Опубликовано : 29-11-2021
