Обзор и тестирование блока питания PC POWER & COOLING Silencer Mk III 750W

В последнее время многие производители комплектующих все больше внимания стали уделять странам Центральной и Восточной Европы.. Очень радует, что Украине среди них отводится далеко не последнее место. Особенно активны в этом плане компании, занимающиеся выпуском блоков питания. Так, за последнее время в нашей тестовой лаборатории уже побывали устройства от таких брендов как LEPA, be quiet!, SilverStone, XFX, продукция которых довольно популярна в странах Западной Европы и Северной Америки, а у нас только начинает обретать своих поклонников. Еще одним довольно известным в мире производителем является компания PC POWER & COOLING, блок питания которой мы рассмотрим в данном обзоре.



PC POWER & COOLING Silencer Mk III 750W



Но, сначала скажем несколько слов о самом бренде, так как не все, наверное, знают о его существовании. Компания PC POWER & COOLING основана в Калифорнии (США) в далеком 1985 году компьютерным энтузиастом Дагом Додсоном (Doug Dodson). Изначально она занималась выпуском компьютерных вентиляторов, которые характеризировались низким шумом во время работы. Через год после основания (1986 год) свет увидели первые блоки питания мощностью 150 и 200 Вт. В дальнейшем же именно разработка и выпуск источников питания стала приоритетной в компании. PC POWER & COOLING даже стали «пионерами» в этой области, выпустив первый в мире блок питания мощностью 1000 Вт, а также первую в мире модель, которая прошла сертификацию NVIDIA SLI.

Правда, в 2007 году PC POWER & COOLING прекратила свою независимую деятельность, перейдя под крыло более известной в наших краях OCZ Technology. По сути, теперь это просто бренд компании OCZ Technology. Хотя, в той же Западной Европе название PC POWER & COOLING по-прежнему используют без приставки OCZ, так будем делать и мы.

Итак, данный обзор посвящен блоку питания PC POWER & COOLING Silencer Mk III 750W из серии Silencer, которая переживает уже свою третью реинкарнацию, на этот раз под названием Silencer Mk III.



PC POWER & COOLING Silencer Mk III 750W



Всего в серии Silencer Mk III насчитывается шесть устройств, мощность которых варьирует от 400 до 1200 Вт. То есть PC POWER & COOLING Silencer Mk III 750W является средней моделью, что позволит в полной мере оценить все достоинства и недостатки данной серии.

Спецификация блока питания PC POWER & COOLING Silencer Mk III 750W:

Производитель

PC POWER & COOLING

Модель

Silencer Mk III 750W

Тип

ATX12V, EPS12V

Номинальная мощность, Вт

750

Мощность по каналу 12В, Вт

744

Мощность линий +3,3В и +5В, Вт

120

Линий +12В

1

Выходы

+3,3В – 24 A,
+5В – 24 A,
+12В– 62 A,
-12В – 0,5 A,
 +5VSB (дежурная линия питания) – 3 A

PCI-E разъемов

4 (6+2-контактные)

SLI Ready

Да

CrossFire Certified

Да

Модульный

Да

КПД, %

>90

Сертифицирован 80 PLUS

Gold

Коэффициент мощности (PF), %

>98

Метод компенсации коэффициента мощности

Активный

Входное напряжение, В

115 - 240

Частота, Гц

50 - 60

Входной ток, А

10

Размер вентилятора, мм

140 х 140 х 25

Система управления скоростью вращения вентилятора

Есть (гибридная)

Уровень шума, дБ

До 31,7

Среднее время наработки на отказ (MTBF), часов

100 000

Электромагнитные безопасность и совместимость (EMI/EMC)

CB, CCC, TUV, CE, FCC, BSMI, GOST

Защиты

OVP, UVP, OPP, SCP

Соответствие RoHS (низкое содержание в припое свинца и кадмия)

Есть

Размеры (ДхШхВ), мм

180 х 150 х 86

Комплектация

сетевой шнур питания, крепящие винты, модульные кабели, пять хомутов-стяжек, инструкция

Вес, кг

-

Гарантия

7 лет

Сайт производителя

PCPOWER

Все цены на OCZ+PPCMK3S750-EU

Упаковка, комплект поставки и внешний вид



PC POWER & COOLING Silencer Mk III 750W

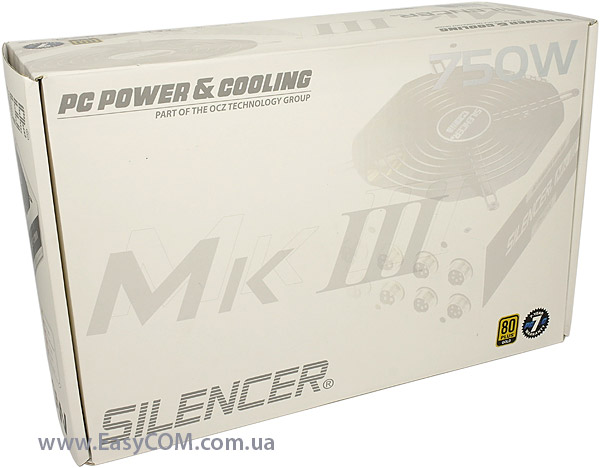

Блок питания PC POWER & COOLING Silencer Mk III 750W поставляется в большой картонной упаковке белого цвета. На лицевой стороне указана номинальная мощность устройства (750 Вт), класс энергоэффективности (80 PLUS Gold) и гарантийный срок (7 лет). На этот момент стоит обратить отдельное внимание, поскольку далеко не каждый производитель на свои блоки питания дает гарантию 7 лет.



PC POWER & COOLING Silencer Mk III 750W

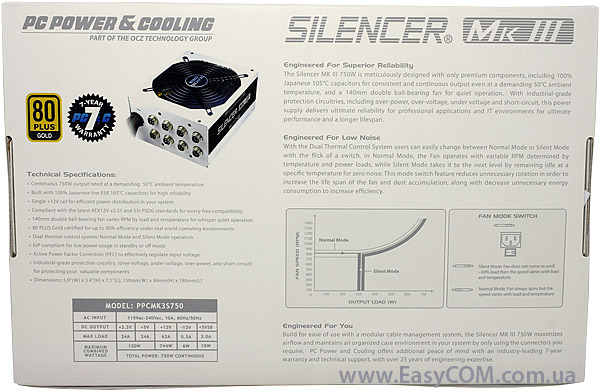

Больше технической информации находится на обратной стороне упаковки. Из интересных особенностей отметим наличие единой линии +12В, использование качественных японских конденсаторов из высокотемпературных серий и гибридную реализацию системы охлаждения (Silent Mode). Последнюю стоит рассмотреть более детально.



PC POWER & COOLING Silencer Mk III 750W

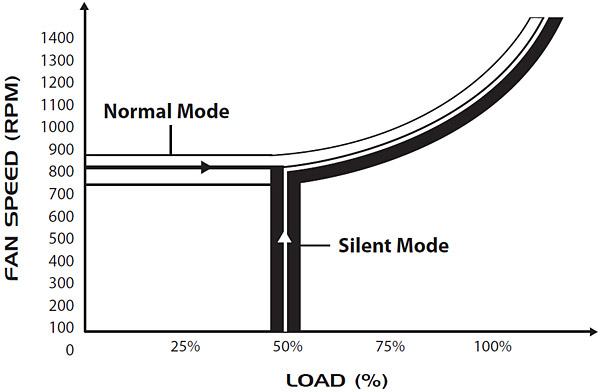

Данная схема демонстрирует принцип работы гибридной системы охлаждения. Ее основное отличие от обычной заключается в том, что до достижения определенной температуры, вентилятор не вращается вовсе, а после этого частота вращения его лопастей определяется температурой и уровнем нагрузки. В данном случае при нагрузках до 50% от номинала, PC POWER & COOLING Silencer Mk III 750W абсолютно бесшумный. Иными словами, в любых приложениях, где не задействуются видеокарты на полную мощность, PC POWER & COOLING Silencer Mk III 750W должен работать как пассивный блок питания.



PC POWER & COOLING Silencer Mk III 750W

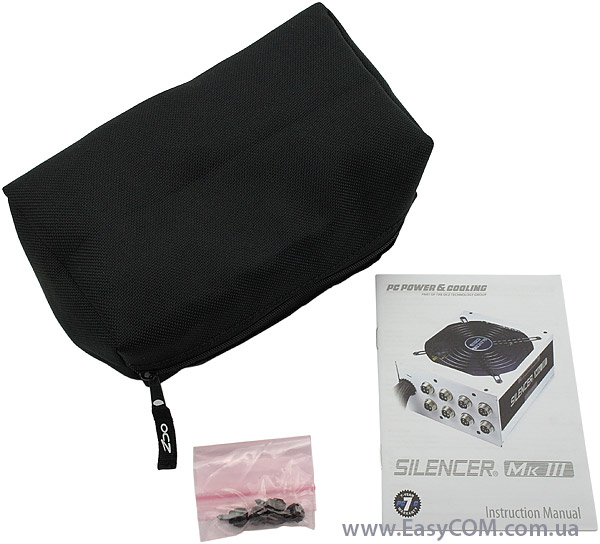

Комплект поставки модели PC POWER & COOLING Silencer Mk III 750W вполне стандартный и включает все необходимое, что может понадобиться пользователю в процессе установки и подключения устройства, а именно:

  • модульные кабели, упакованные в специальную сумочку;
  • пять хомутов-стяжек;
  • сетевой шнур питания;
  • четыре крепящих винта c накатанной головкой;
  • инструкцию.

Комплект модульных кабелей не представлен на фотографии, с ним мы более детально познакомимся чуть позже.



PC POWER & COOLING Silencer Mk III 750W

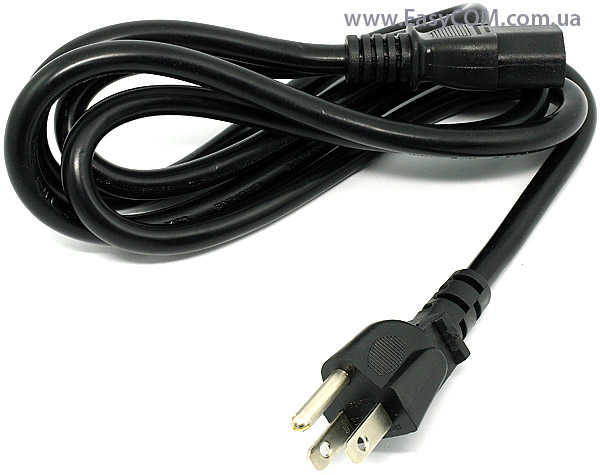

Обращаем внимание, что сетевой шнур питания оснащен вилкой для американских розеток (вероятнее всего, по причине получения на тестирование ознакомительного семпла), которые не совместимы с нашими. Но всё же, при покупке блока питания PC POWER & COOLING Silencer Mk III 750W не забудьте уточнить, совместим ли комплектный сетевой шнур питания с вилкой под стандарт стран СНГ.



PC POWER & COOLING Silencer Mk III 750W

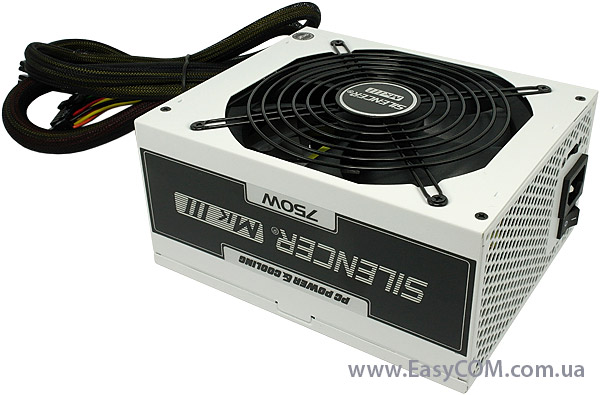

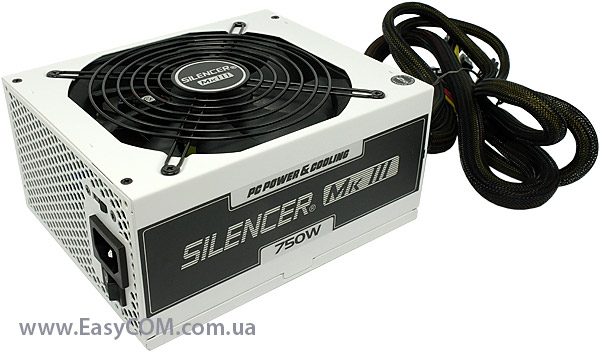

PC POWER & COOLING Silencer Mk III 750W окрашен в нестандартный, для подобного рода решений, белый цвет. На верхней крышке закреплена вентиляционная решетка типа «гриль», а передняя панель сделана в виде штампованной сеточки с мелкими ячейками.



PC POWER & COOLING Silencer Mk III 750W

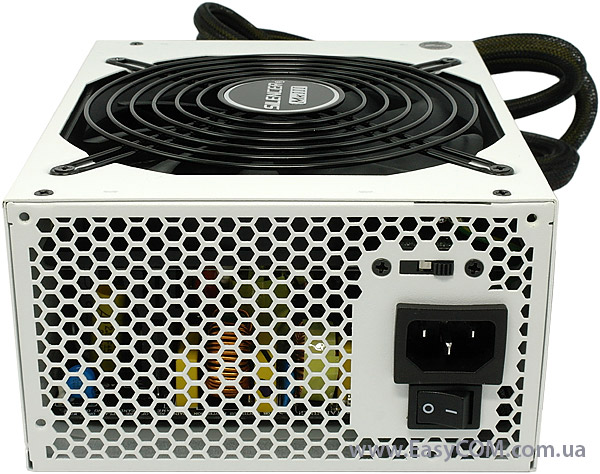

На передней панели, кроме гнезда для кабеля питания и кнопки отключения источника питания от сети, также находится еще один маленький двухпозиционный переключатель. С его помощью осуществляется выбор режима работы системы управления скоростью вращения вентилятора. Это может быть или гибридный режим (Silent Mode, переключатель установлен в правое положение), когда вентилятор работает по схеме описанной выше, или обычный режим (Normal Mode, переключатель установлен в левое положение) - вентилятор работает постоянно и частота вращения его лопастей зависит от температуры и уровня нагрузки. Последний режим будет полезен в том случае, если блок питания заведомо эксплуатируется в среде с повышенной температурой.



PC POWER & COOLING Silencer Mk III 750W

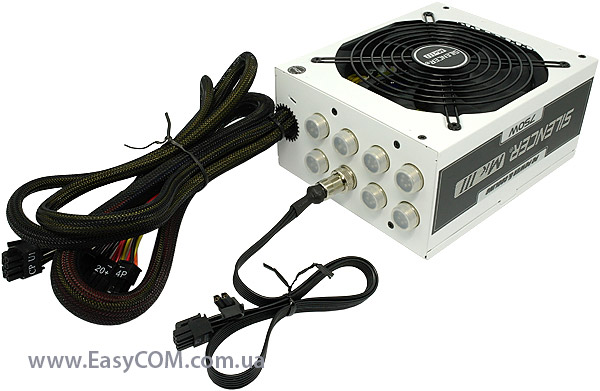

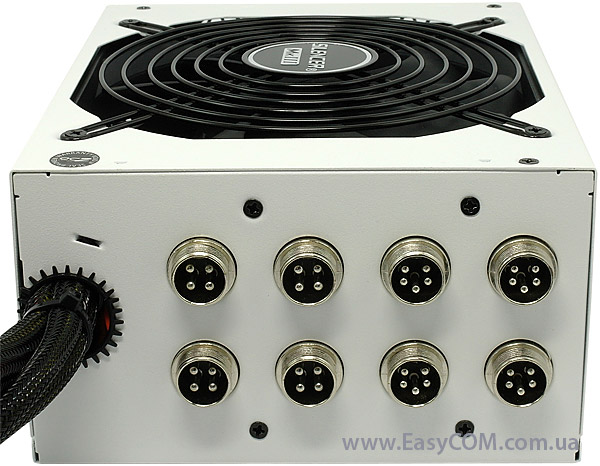

Довольно оригинально оформлена задняя панель. В первую очередь речь идет о модульных разъемах, которых здесь восемь. Сами разъемы имеют круглую форму и фиксация отсоединяемых проводов осуществляется с помощью резьбового соединения. Четыре разъема (4-контактные) используются для подключения видеокарт, а остальные четыре (5-контактные) - для подключения периферии.



PC POWER & COOLING Silencer Mk III 750W

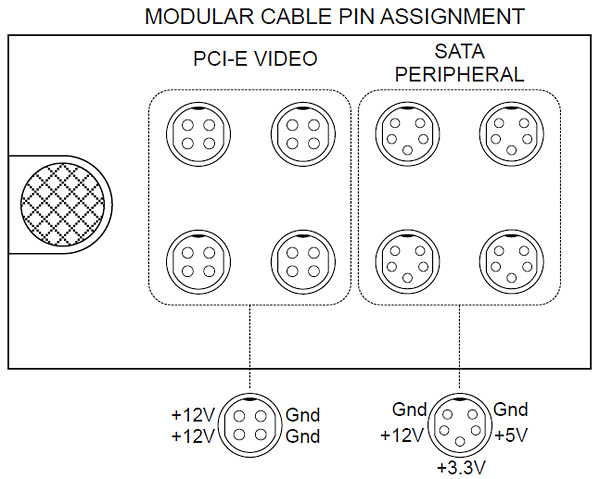

Данная схема демонстрирует, для каких целей предназначен каждый модульный разъем.



PC POWER & COOLING Silencer Mk III 750W

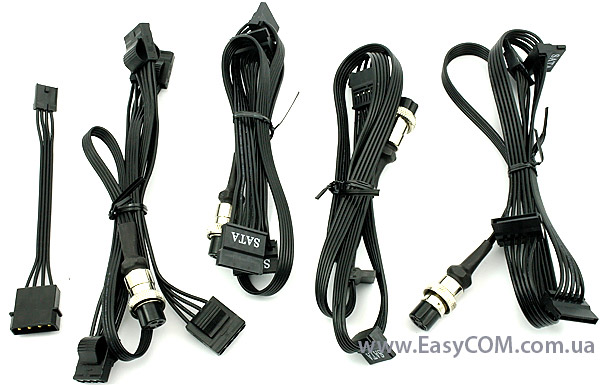

Подключенные таким образом провода смотрятся довольно интересно. Если вы любитель моддинга и акриловых окон в компьютерных корпусах, то определенно стоит обратить внимание на PC POWER & COOLING Silencer Mk III 750W.



PC POWER & COOLING Silencer Mk III 750W





PC POWER & COOLING Silencer Mk III 750W

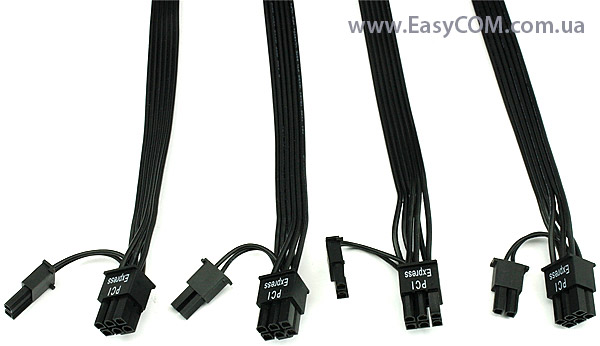

Отсоединяемые кабели сделаны в виде шлейфов, что позитивным образом скажется на удобстве работе с ними. Для питания видеокарт предусмотрено четыре 6+2-контактных разъема, причем каждый из них размещен на отдельном кабеле. Опять же, это лишь упростит подключение видеоускорителей, а также сведет к минимуму количество неиспользуемых коннекторов.



PC POWER & COOLING Silencer Mk III 750W

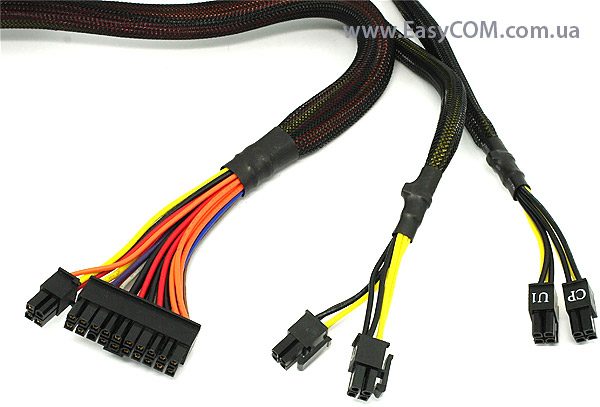

Напрямую из блока питания выведено три кабеля. На конце одного из них расположен разборный 20+4-контакный разъем для питания материнской платы. Два других кабеля оборудованы также разборными 4+4-контакными разъемами для дополнительного питания процессора. Данные провода более жесткие, так как находятся в нейлоновой оплетке и в некоторых местах стянуты термоусадкой.

Все доступные типы разъемов, а также длина проводов приведены в таблице:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Кабели, выведенные напрямую из блока питания

20+4-контактный разъем питания ATX

1

62

4+4-контактный разъем питания ATX12V1

1

64

4+4-контактный разъем питания ATX12V2

1

64

Модульные (отсоединяемые) кабели

6+2-контактный разъем PCIE

4

58

четыре разъема SATA

3

41-55-71-85

четыре разъема PATA

1

41-55-71-85

переходник с разъема PATA на FDD

1

15



PC POWER & COOLING Silencer Mk III 750W

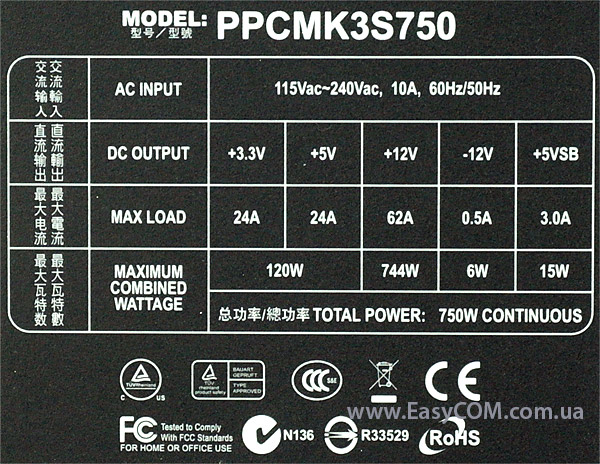

Этикетка с техническими характеристиками расположена на нижней панели корпуса источника питания. Мощность канала +12В равняется 744 Вт, что почти соответствует номинальной мощности устройства. Данный факт характерный для высокоэффективных блоков питания. Линия +12В не разделена на субканалы и способна выдержать нагрузку в 62 А. Линии +3,3В и +5В имеют максимальную суммарную мощность 120 Вт и рассчитаны на нагрузку по 24 А каждая, чего будет более чем достаточно для современных комплектующих.

PC POWER & COOLING Silencer Mk III 750W может эксплуатироваться в широком диапазоне входного напряжения (в пределах от 115 В до 240 В), что для наших электросетей будет совсем не лишним.

Источник питания отвечает всем необходимым нормам электробезопасности (в том числе и принятым в странах СНГ), а также директиве RoHS (ограничение использования потенциально опасных веществ, в частности свинца и кадмия).

Внутреннее устройство



PC POWER & COOLING Silencer Mk III 750W

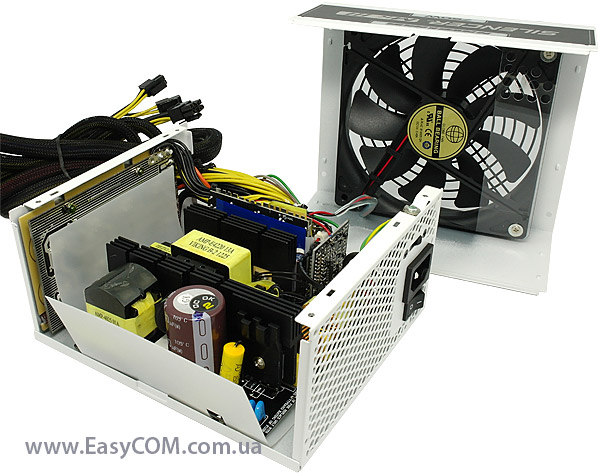

Процесс «вскрытия» блока питания довольно простой, нужно всего лишь открутить четыре крепящих винта. Правда, в этом случае вы рискуете потерять гарантию на само устройство. Об этом также напоминает стикер, наклеенный на одном из винтов.



PC POWER & COOLING Silencer Mk III 750W

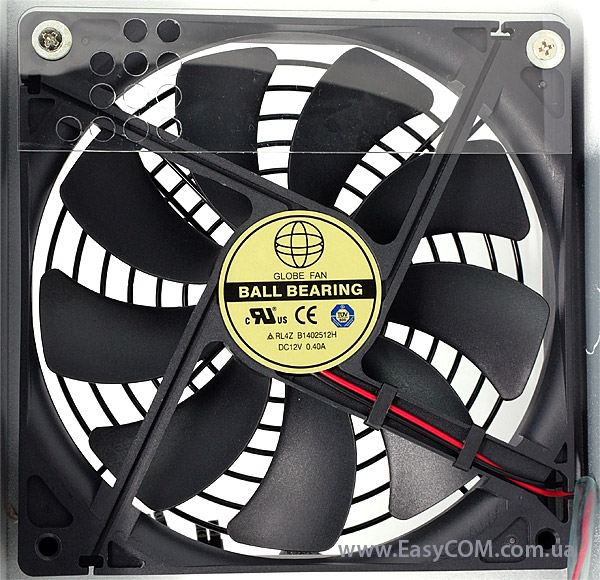

Для охлаждения внутренних компонентов блока питания используется огромный 140-мм вентилятор GLOBE FAN RL4Z B1402512H. Не смотря на букву «H» в маркировке, он относится к среднеоборотистой серии, а значит, будет более тихим при высокой скорости вращения. Кроме того, внутри использован подшипник качения, что обеспечит продолжительный срок службы и приемлемый уровень шума. Полная спецификация вентилятора подана ниже в таблице:

Вентилятор

GLOBE FAN RL4Z B1402512H

Тип подшипника

качения

Напряжение питания, В

12

Ток, А

0,4

Мощность, Вт

4,8

Максимальная скорость вращения, об/мин

1500

Воздушный поток, CFM

119,34

Уровень шума, дБ

до 31,7

Размеры, мм

140 х 140 х 25

Вес, г

145

Для оптимизации воздушных потоков внутри блока питания к вентилятору прикреплена небольшая прозрачная пластиковая пластина.



PC POWER & COOLING Silencer Mk III 750W



Часто в блоках питания компании PC POWER & COOLING можно встретить платформу от Sea Sonic Electronics, но в модели PC POWER & COOLING Silencer Mk III 750W использована схемотехника от Super Flower. Данный производитель не широко известен в наших краях, но в Западной Европе его продукция славится хорошим качеством и имеет много позитивных отзывов от пользователей. В принципе, мы уже и сами смогли убедиться в этом во время тестирования блока CHIEFTEC GPS-500C (там также установлена схемотехника от Super Flower, только другого типа).

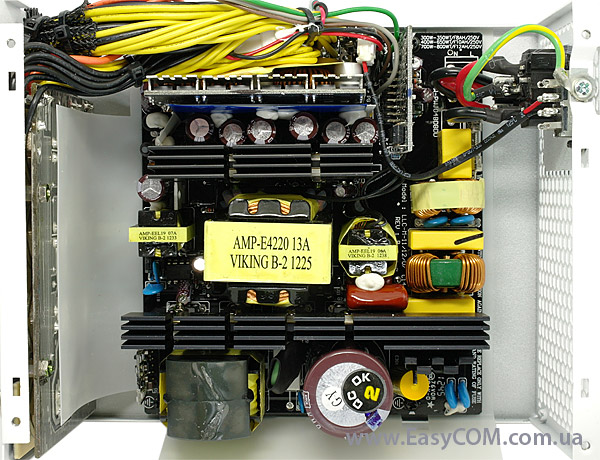

Но, вернемся к герою обзора - PC POWER & COOLING Silencer Mk III 750W. Отчетливо видно, что используемый корпус явно великоват для данного блока питания. Скорее всего, корпус стандартный для всех мощных моделей из серии Silencer Mk III.



PC POWER & COOLING Silencer Mk III 750W

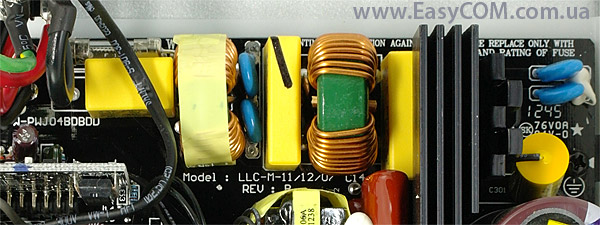

На входе установлен фильтр для сглаживания высокочастотных помех, излучаемых в сеть блоком питания. Это стандартный узел для качественных блоков питания, поэтому нас больше интересует набор используемых элементов. Особых замечаний нет, но вот варистора мы не досчитались. Напомним, что он отвечает за защиту от импульсных перенапряжений в сети (например, во время попадания молнии в сеть электропитания).



PC POWER & COOLING Silencer Mk III 750W

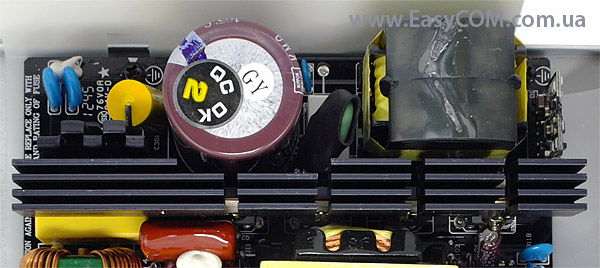

Рядом размещены остальные компоненты первичной цепи: диодный мост, сглаживающий конденсатор и активный модуль коррекции коэффициента мощности (APFC). И здесь уже точно никаких нареканий быть не может. К пассивному охлаждению элементов, а также к их качеству производитель отнесся с большой ответственностью. Так, для охлаждения входной диодной сборки и силовой части APFC используется большой алюминиевый радиатор.



PC POWER & COOLING Silencer Mk III 750W

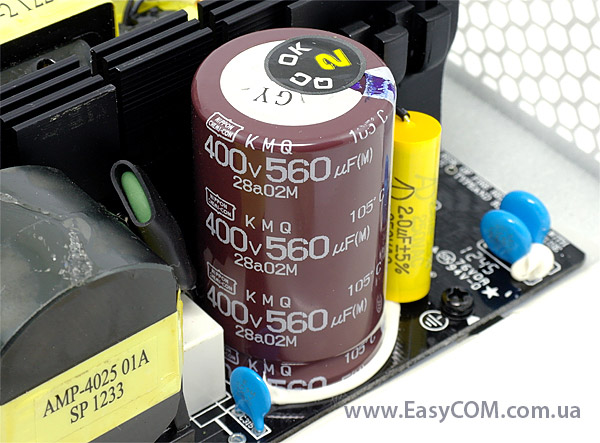

Производителем сглаживающего конденсатора является известная японская компания Nippon Chemi-Con. Конденсатор имеет емкость 560 мкФ и принадлежит к высокотемпературной серии (с рабочей температурой до 105°С).



PC POWER & COOLING Silencer Mk III 750W



Силовая часть APFC состоит из двух транзисторов Infineon 5R199P и одного диода CREE C3D08060.



PC POWER & COOLING Silencer Mk III 750W

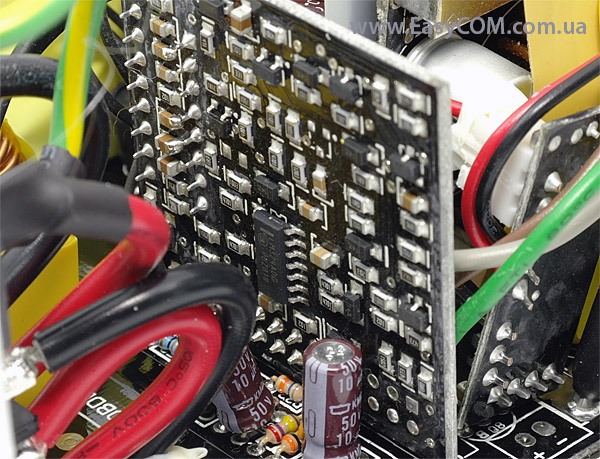

Управляет работой APFC чип NCP1653A, который распаян на небольшой дочерней плате.



PC POWER & COOLING Silencer Mk III 750W

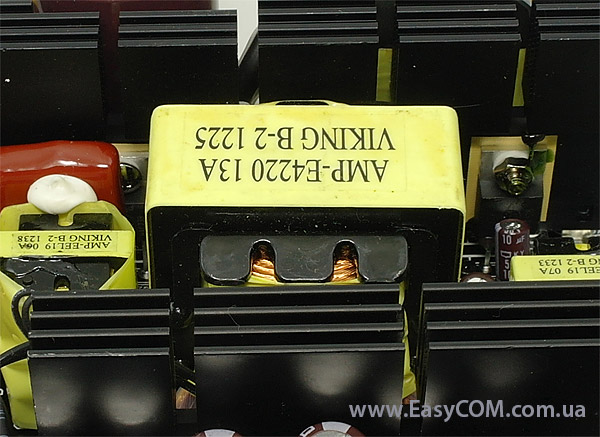

Главный преобразователь построен по полумостовой (half-bridge) схеме. В качестве двух ключей использованы все те же транзисторы Infineon 5R199P. Силовой трансформатор имеет довольно большие размеры, соответствующие мощности устройства.



PC POWER & COOLING Silencer Mk III 750W

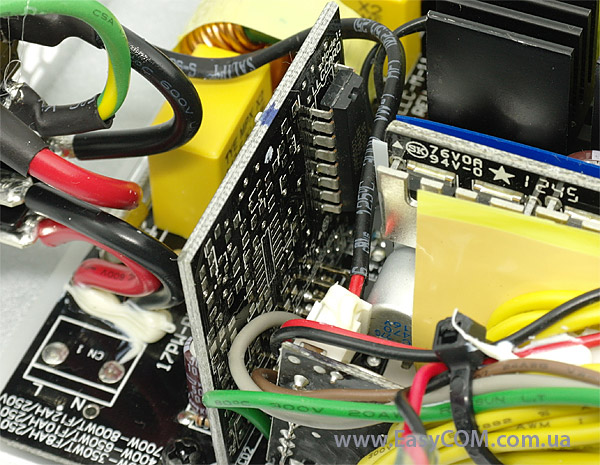

Для управления преобразователем служит ШИМ-контроллер SF29601. Данная микросхема является собственной разработкой компании Super Flower и вся техническая документация по ней закрыта. Можем лишь сказать, что помимо функции ШИМ-контроллера, она также обеспечивает ряд защит. В частности, речь идет о защите от повышения/понижения (OVP/UVP) напряжения на основных линиях питания. При этом отметим, что в PC POWER & COOLING Silencer Mk III 750W отсутствует отдельный супервайзер для мониторинга состояния выходных напряжений.



PC POWER & COOLING Silencer Mk III 750W

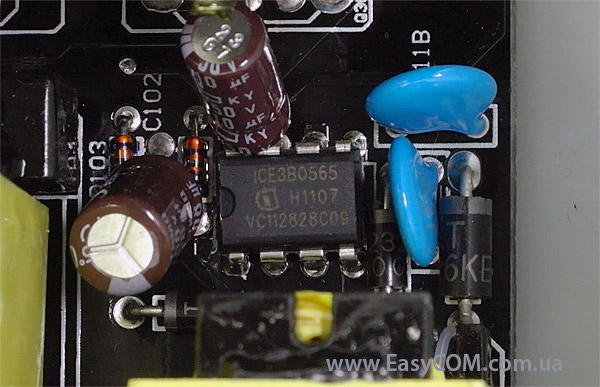

Рядом с силовым трансформатором размещен узел, отвечающий за формирование линии дежурного питания +5VSB. Его «мозгом» является ШИМ-контроллер Infineon ICE3B0565.



PC POWER & COOLING Silencer Mk III 750W

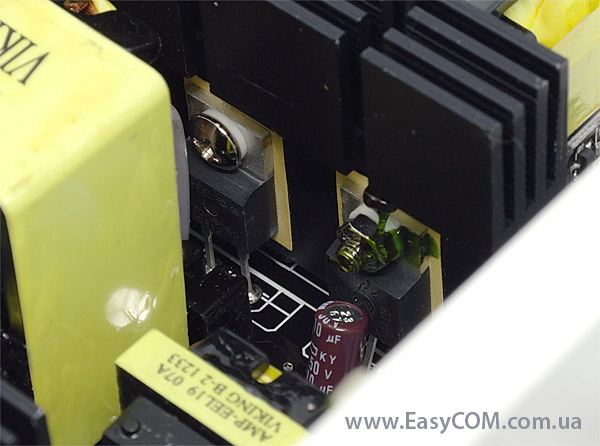

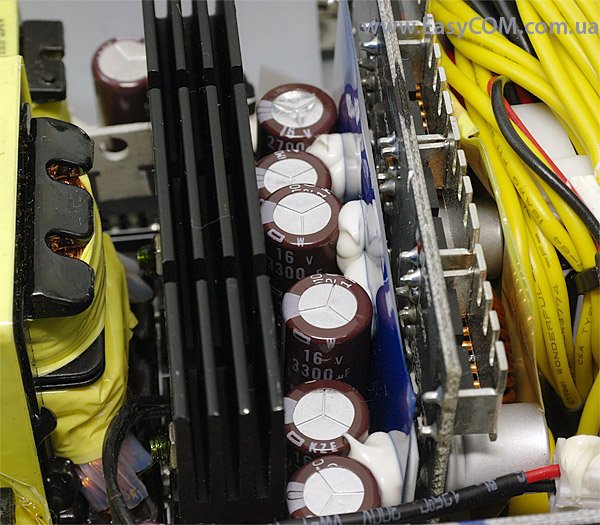

В низковольтной части используется синхронный выпрямитель с DC-DC преобразователями напряжений +3,3В и +5В. Для выпрямления напряжения +12В задействованы четыре «мосфеты» Infineon 041N04N, посаженные на отдельный радиатор.

Неподалеку находится плата с DC-DC преобразователями. Из-за плотности размещения компонентов в этом месте, номинал транзисторов, участвующих в формировании напряжений +3,3В и +5В, разобрать не удалось. Для фильтрации пульсаций используются как твердотельные конденсаторы, так и конденсаторы с жидким электролитом (преимущественно на линии +12В). К их качеству также нет никаких претензий. Конденсаторы принадлежат к высокотемпературной серии, а в производителях числится известная японская компания United Chemi-Con.



PC POWER & COOLING Silencer Mk III 750W

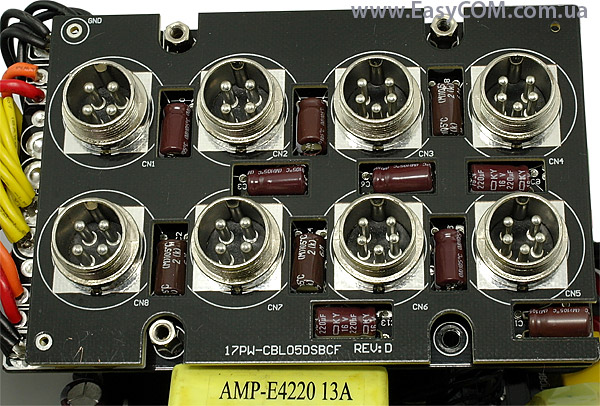

Кроме того, для дополнительного сглаживания шумов 11 конденсаторов (220 мкФ х 16 В) распаяно непосредственно возле модульных разъемов. Не часто можно встретить такую продуманную реализацию системы фильтрации пульсаций.
