Обзор SAMA XP1000V3 (XPH1000-A): киловаттный блок питания с отличным охлаждением

Если у вас есть желание приобрести мощный блок питания с «платиновым» сертификатом и вместе с тем немного сэкономить, тогда этот материал будет для вас полезным.

В нем мы расскажем о киловатнике SAMA XP1000V3 (XPH1000-A), который для тестирования нам предоставил интернет-магазин TELEMART.UA. Именно этой модели пока нет в продаже, но доступны другие блоки питания этого производителя. Если о бренде SAMA вы слышите впервые, то здесь можно узнать короткую его историю.

Мы же, забегая наперед, отметим, что в данном устройстве вполне прогнозируемо имеются следы экономии. Однако производитель явно пытался найти оптимальный баланс между ценой и наполнением. А если говорить о выходных показателях, уровне шума и нагрева, то новинка не уступает решениям от более именитых брендов.

Спецификация

Модель	SAMA XP1000V3 (XPH1000-A)
Тип	ATX12V 3.0
Максимальная мощность, Вт	1000
Мощность канала +12В, Вт.	999,6
Мощность линий +3,3В и +5В, Вт.	100
Количество линий +12В	1
Сила тока канала +3,3В, А	20
Сила тока канала +5В, А	20
Сила тока канала +12В, А	83,3
Сила тока канала –12В, А	0,4
Максимальный ток канала +5Vsb (дежурная линия питания), А	3
Входное напряжение, В	100 − 240
Входной ток, А	8 − 15
КПД, %	≤94
Сертификация 80 PLUS	Platinum
Метод компенсации коэффициента мощности	Активный
Коэффициент мощности (PF), %	≤98
PCIe-разъемов	3 (6+2-контактные)
Разъем PCIe 5.0 (12VHPWR)	1 (600 Вт)
Модульный	да
Размеры вентилятора, мм	140 х 140 х 25
Размеры блока питания (Д х Ш х В), мм	150 х 150 х 86
Гарантия, лет	3
Сайт производителя	SAMA
Страница линейки	SAMA XP Series

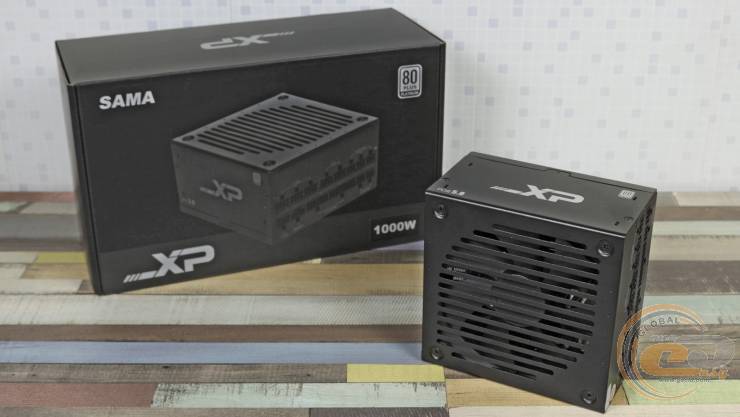

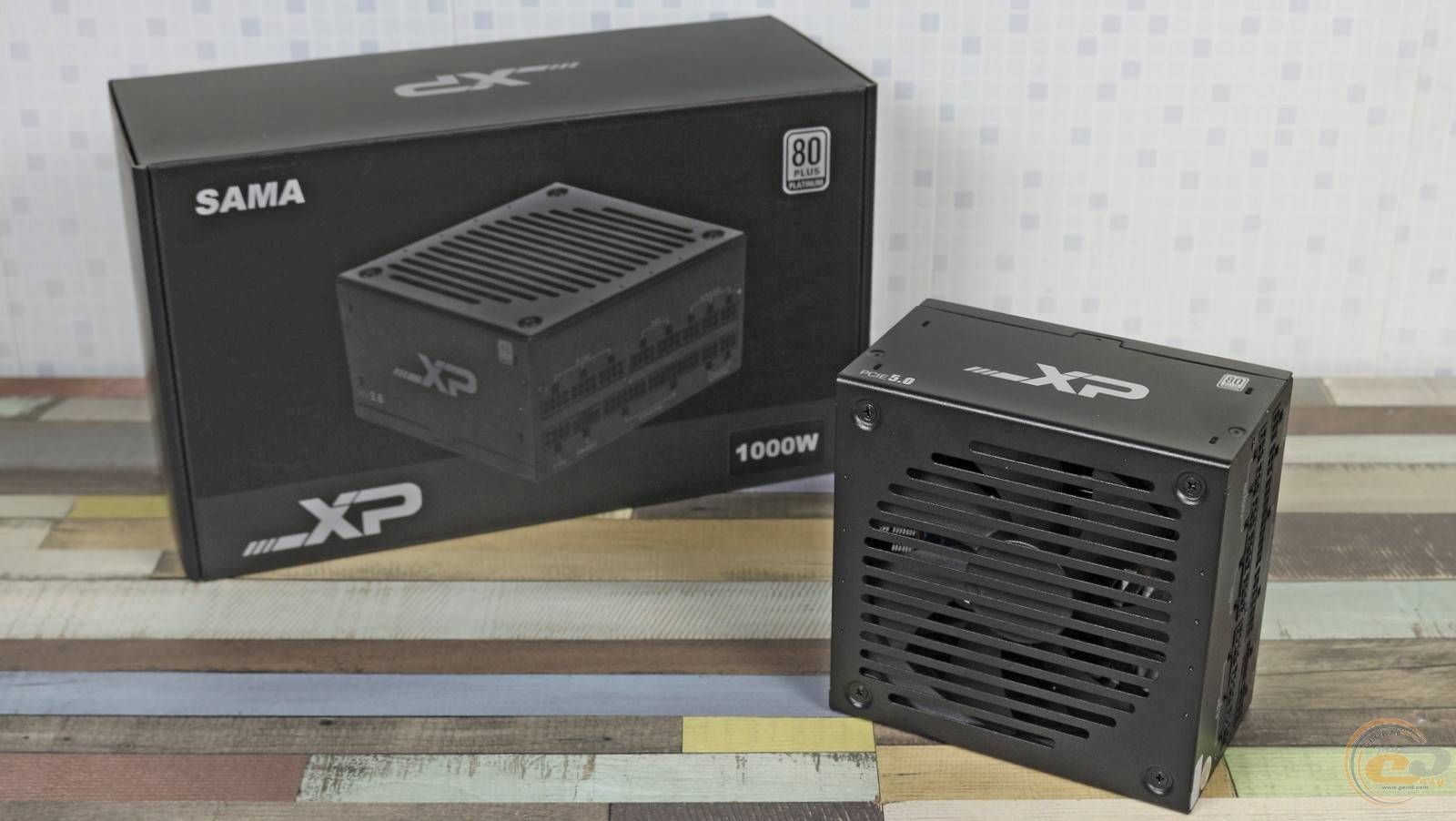

Упаковка и комплект поставки

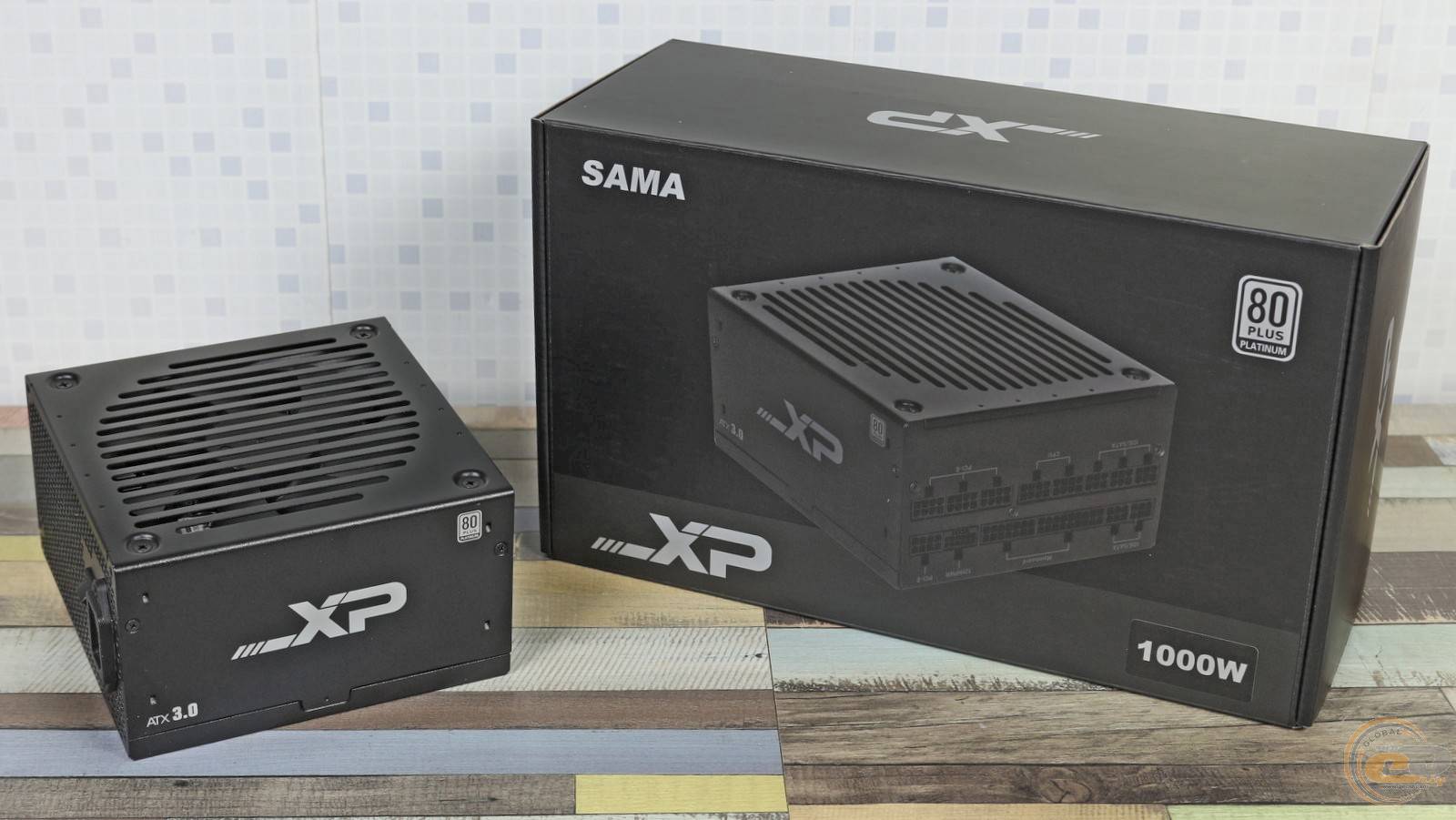

О защите устройства при транспортировке хорошо позаботились: снаружи есть коробка из простого картона, внутри которой есть еще одна, уже с цветной полиграфией. Последняя унифицирована для всех трех устройств линейки SAMA XP: мощностью 850, 1000 и 1200 Вт. Также здесь есть некоторая полезная информация о них, но перечня электротехнических показателей и списка коннекторов, к сожалению, нет.

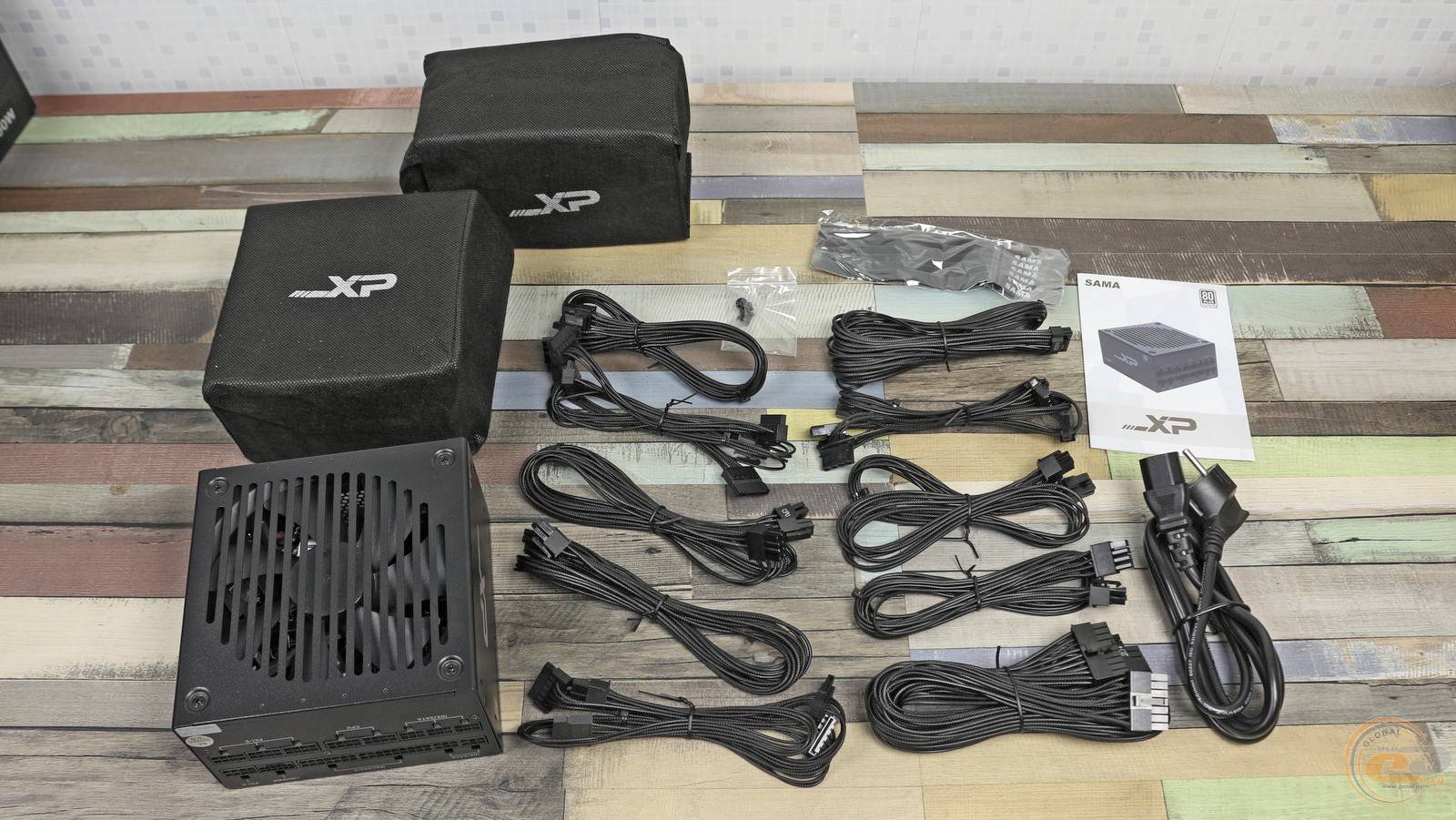

Комплект поставки очень богатый: есть два чехла, кабель питания и модульные провода, набор многоразовых стяжек, крепежные винты и бумажная документация.

Внешний вид

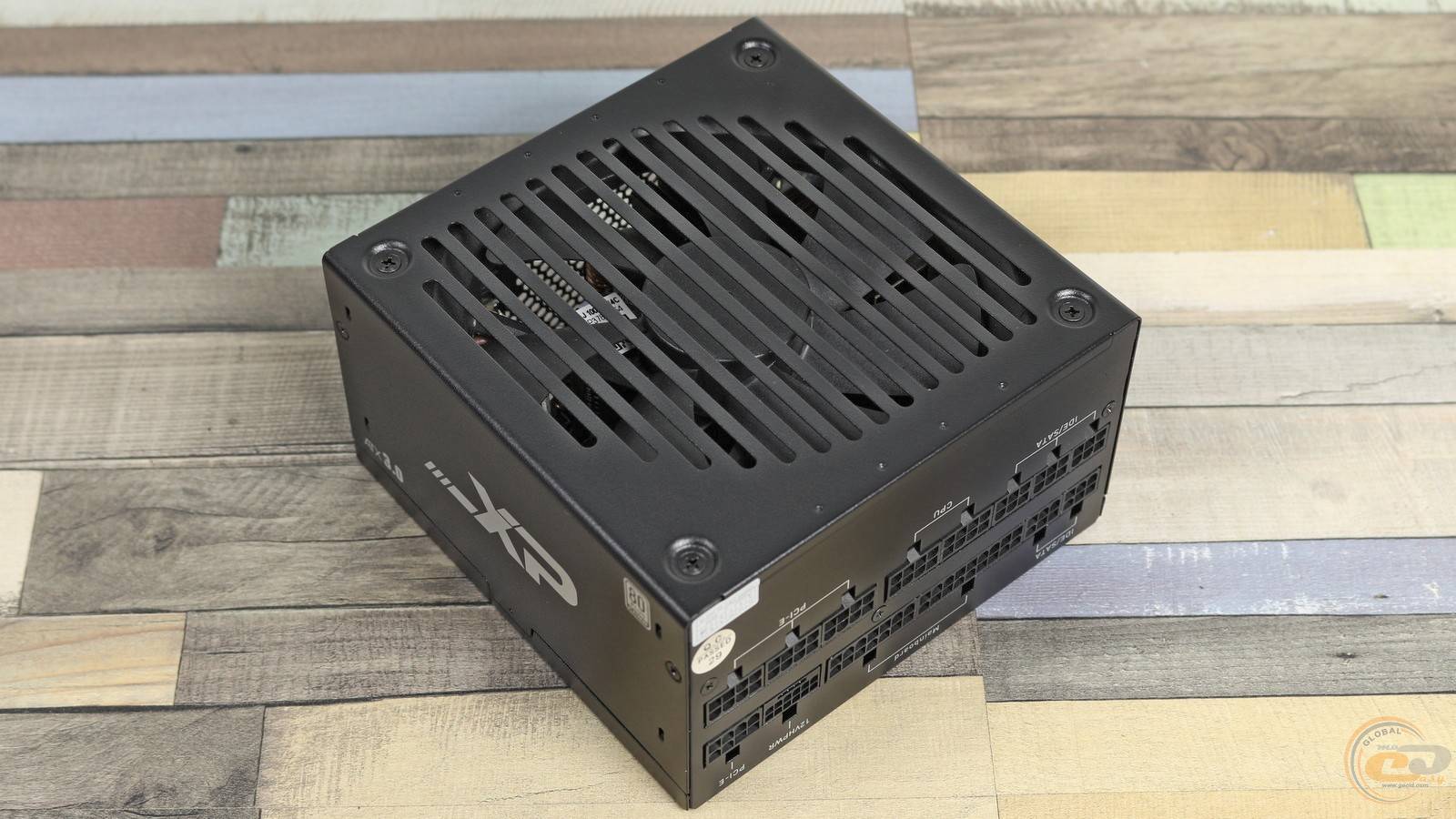

Несмотря на значительную мощность, все три модели SAMA XP получили компактные габариты 150 х 150 х 86 мм — минимально возможные для устройств со 140-мм пропеллерами. Корпус новинки покрыт чёрной матовой краской, но при желании данные блоки питания можно приобрести и в белом исполнении.

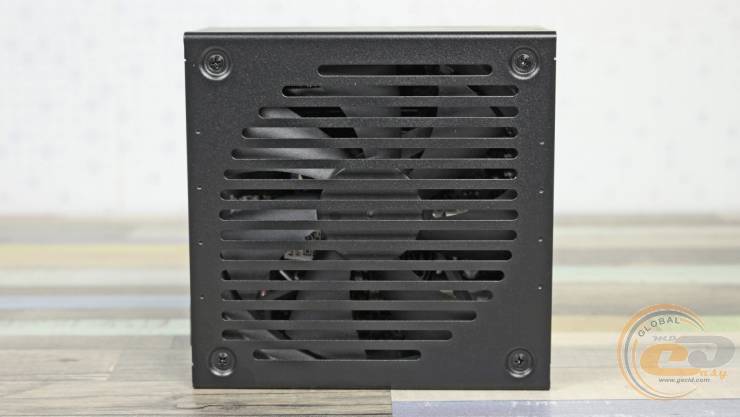

Вырезы над вентилятором постарались сделать несколько оригинальными. В целом же оформление близко к минималистичному, являющемуся нормой для блоков питания, которые чаще всего спрятаны в глубине корпуса, подальше от глаз.

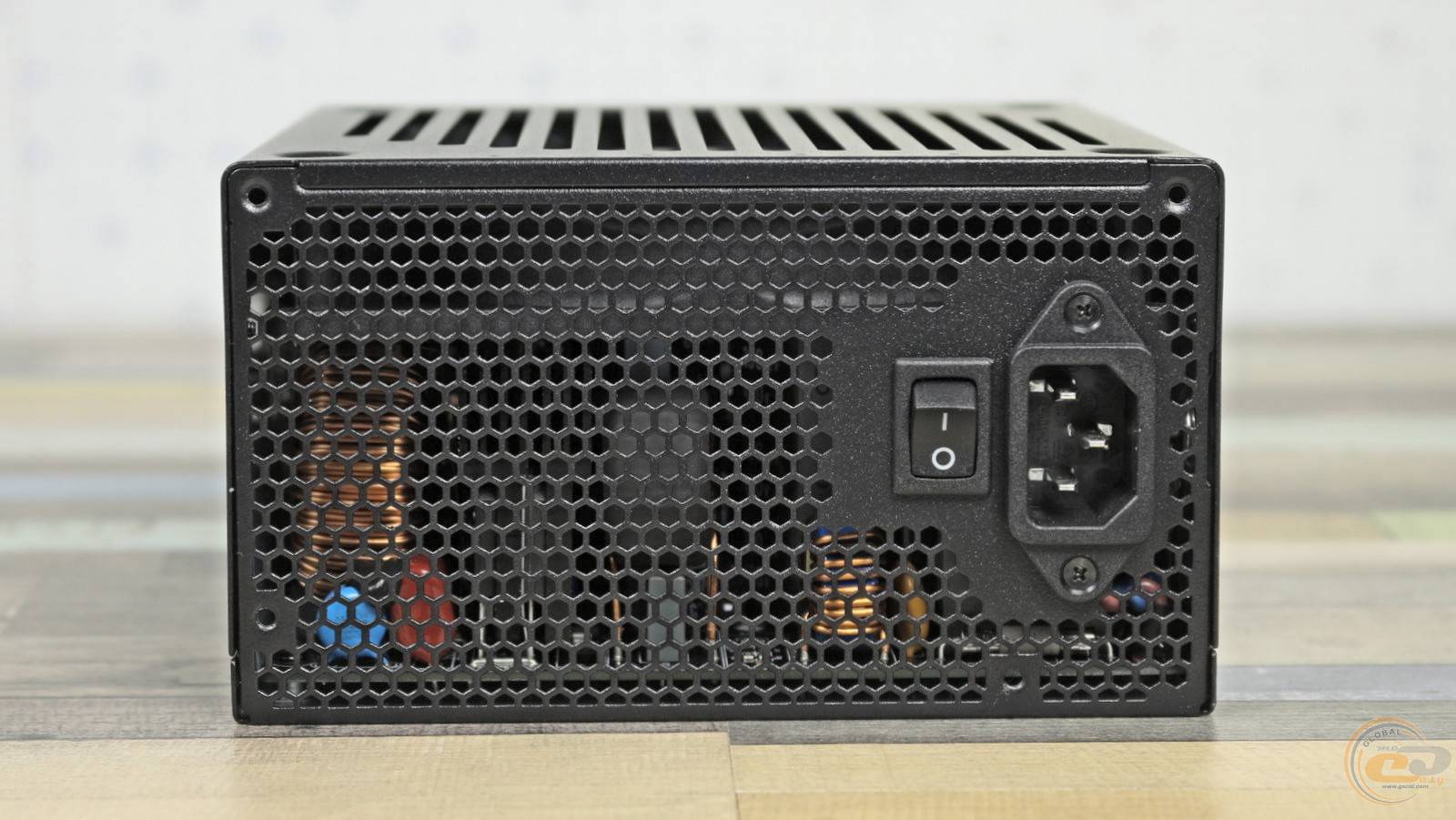

Тыльная панель SAMA XP1000V3 получила отверстия-соты, выключатель и разъем питания.

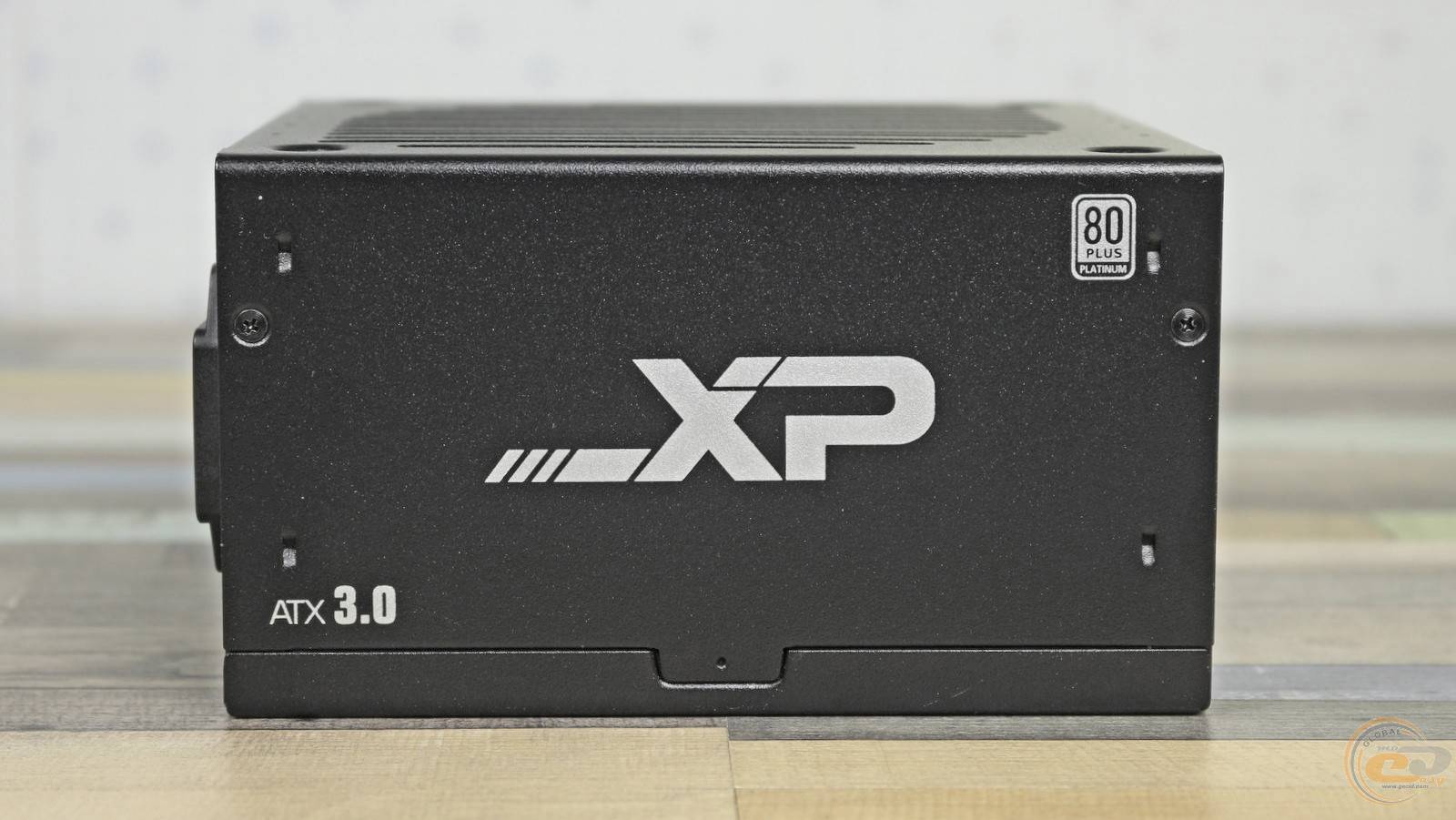

А вот обе боковые стороны украшены логотипом 80 PLUS Platinum, обозначением линейки XP и маркировкой поддержки спецификации ATX 3.0. Кстати, надписи будут правильно ориентированы независимо от способа расположения блока питания — вентилятором вверх или вниз.

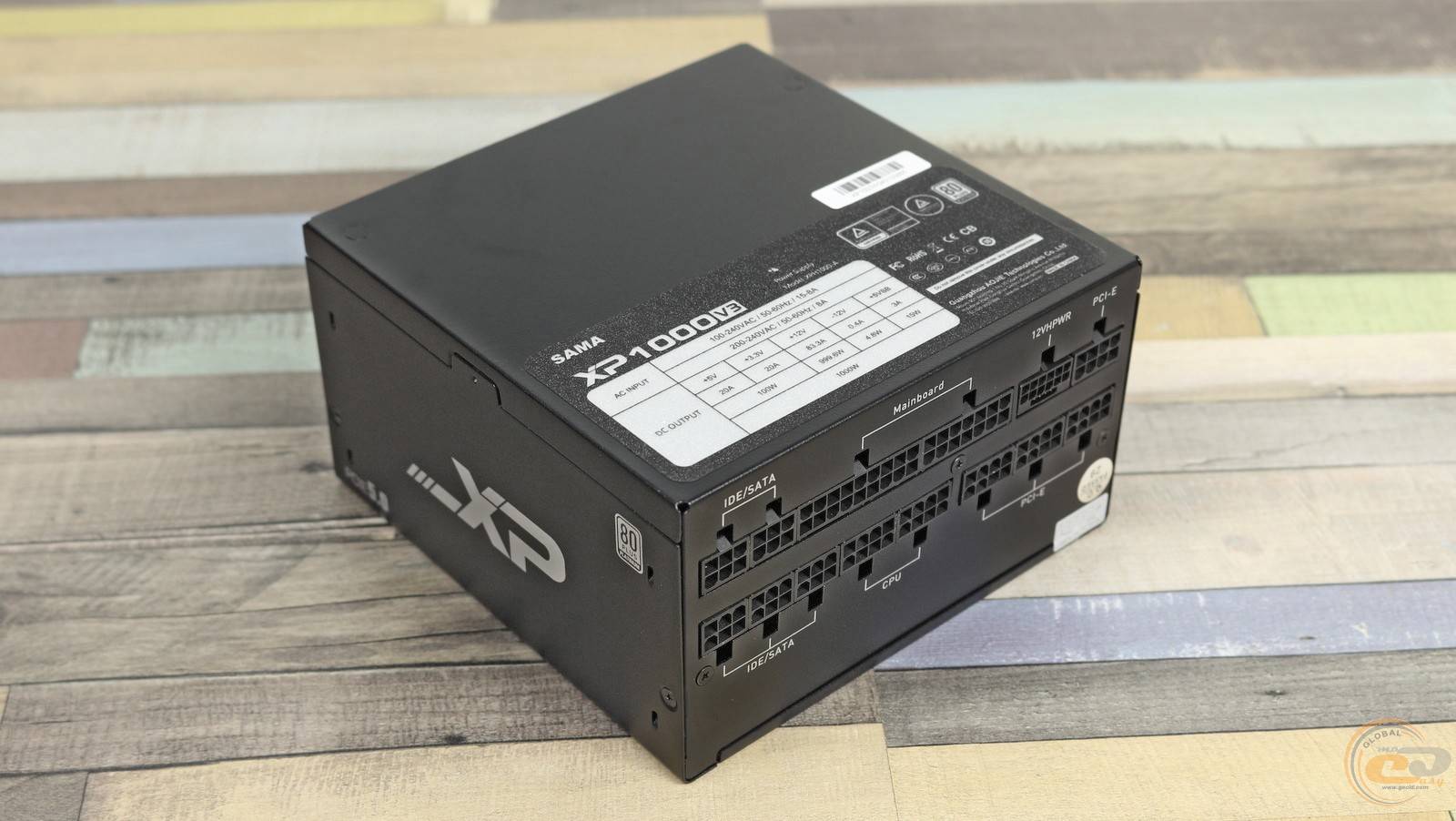

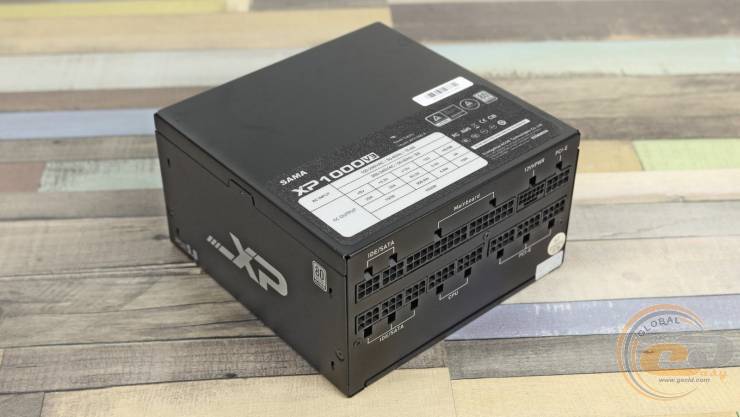

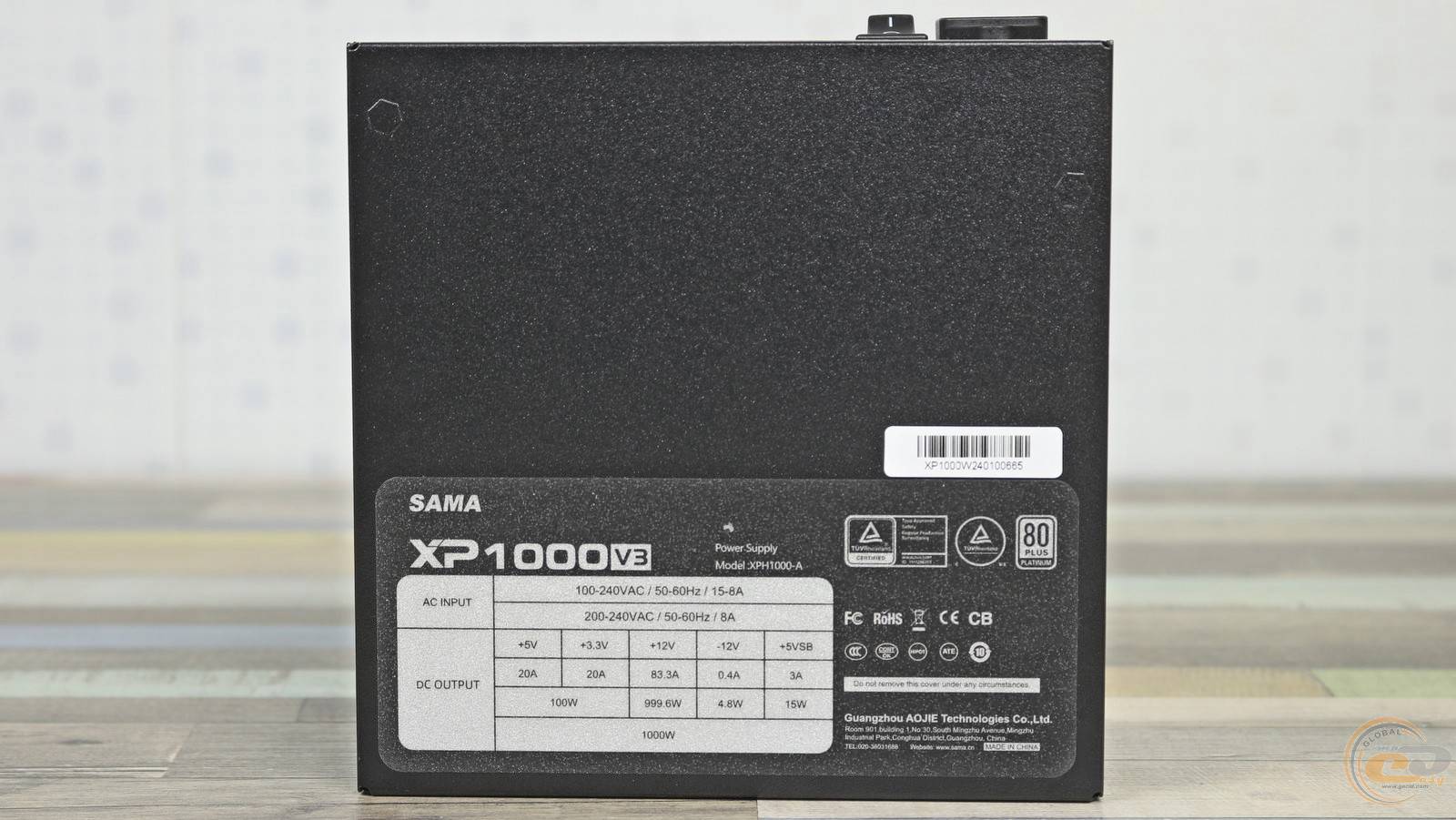

На самой большой по площади панели расположена этикетка с электротехническими характеристиками. Единственная линия +12В способна выдавать мощность до 999,6 Вт, в то время как младшие каналы предлагают 100 Вт на двоих или максимум 20 А на каждый из них. Также здесь упомянута поддержка широкого диапазона входного напряжения – от 100 до 240 В. В целом приведенные данные полностью соответствуют тому, что ожидаешь увидеть в устройстве такого класса.

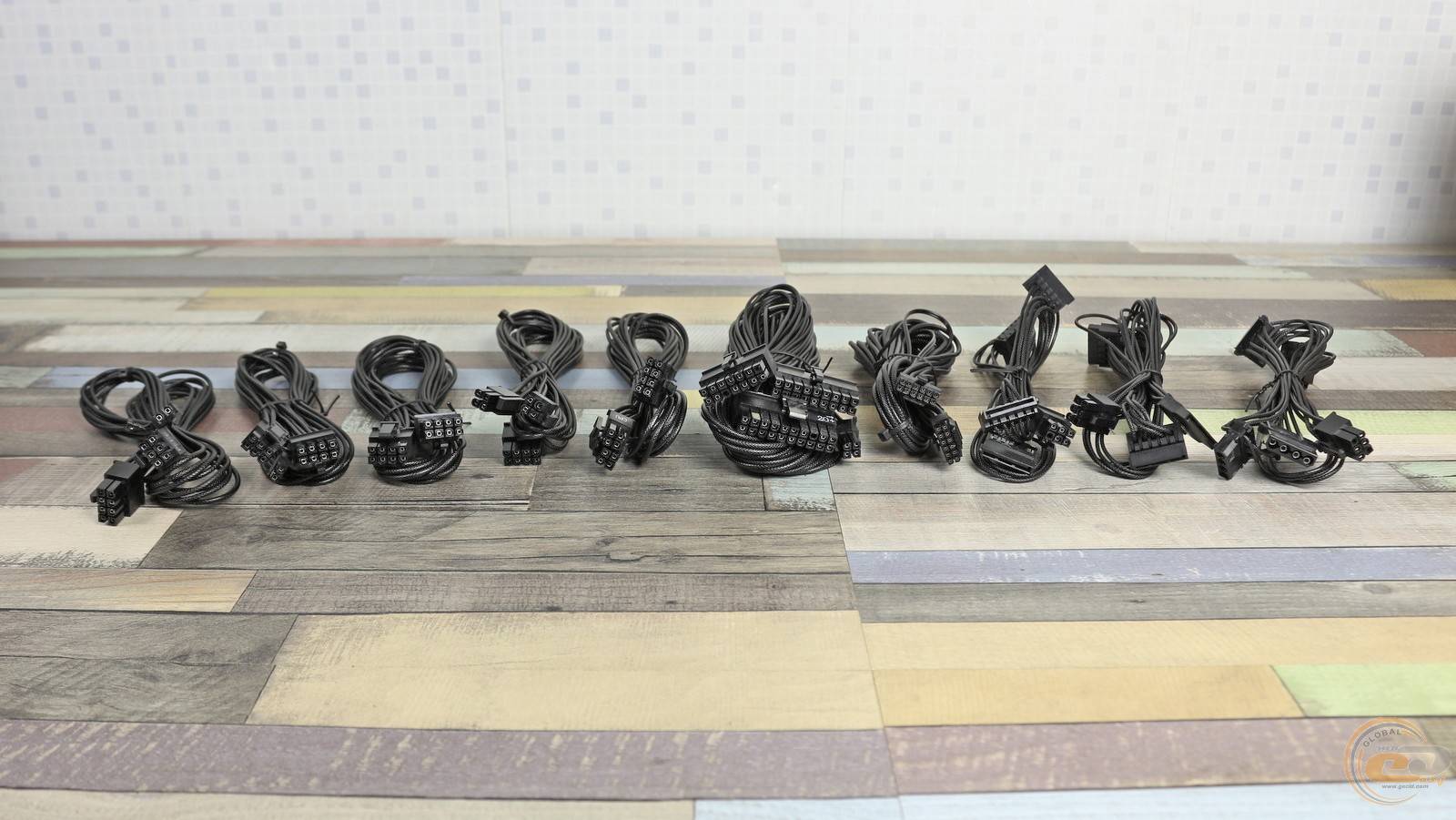

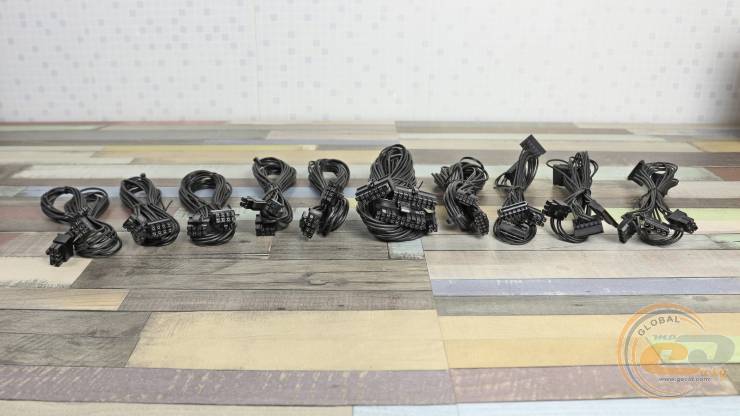

Модульные кабели помещены и нейлоновую оплетку, которая выглядит стильно и добротно. Их калибр не указан, но провода коннектора PCIe 5.0 несколько толще. Поэтому очень вероятно, что там использованы проводники калибром 16 AWG, тогда как другие, скорее всего, стандартные - 18 AWG.

Набор доступных коннекторов выглядит следующим образом:

Основные коннекторы питания – это 20+4-контактный ATX и два 4+4-контактных ATX12V на отдельных кабелях. Для питания видеокарт предусмотрено только три 6+2-контактных PCIe и, что приятно, один PCIe 5.0 с мощностью до 600 Вт. Последний, пусть это и не самый свежий PCIe 5.1, пригодится при использовании современных видеокарт от NVIDIA.

В свою очередь для периферии имеется восемь SATA и четыре PATA на трех кабелях. Поэтому в целом утешает как набор коннекторов, которого будет достаточно для питания любой системы с одной видеокартой, так и длина кабелей.

С подключением также не должно возникнуть трудностей, ведь все коннекторы получили соответствующие подписи, а их форма и количество контактов не позволяют совершить неверное подключение.

Внутреннее строение

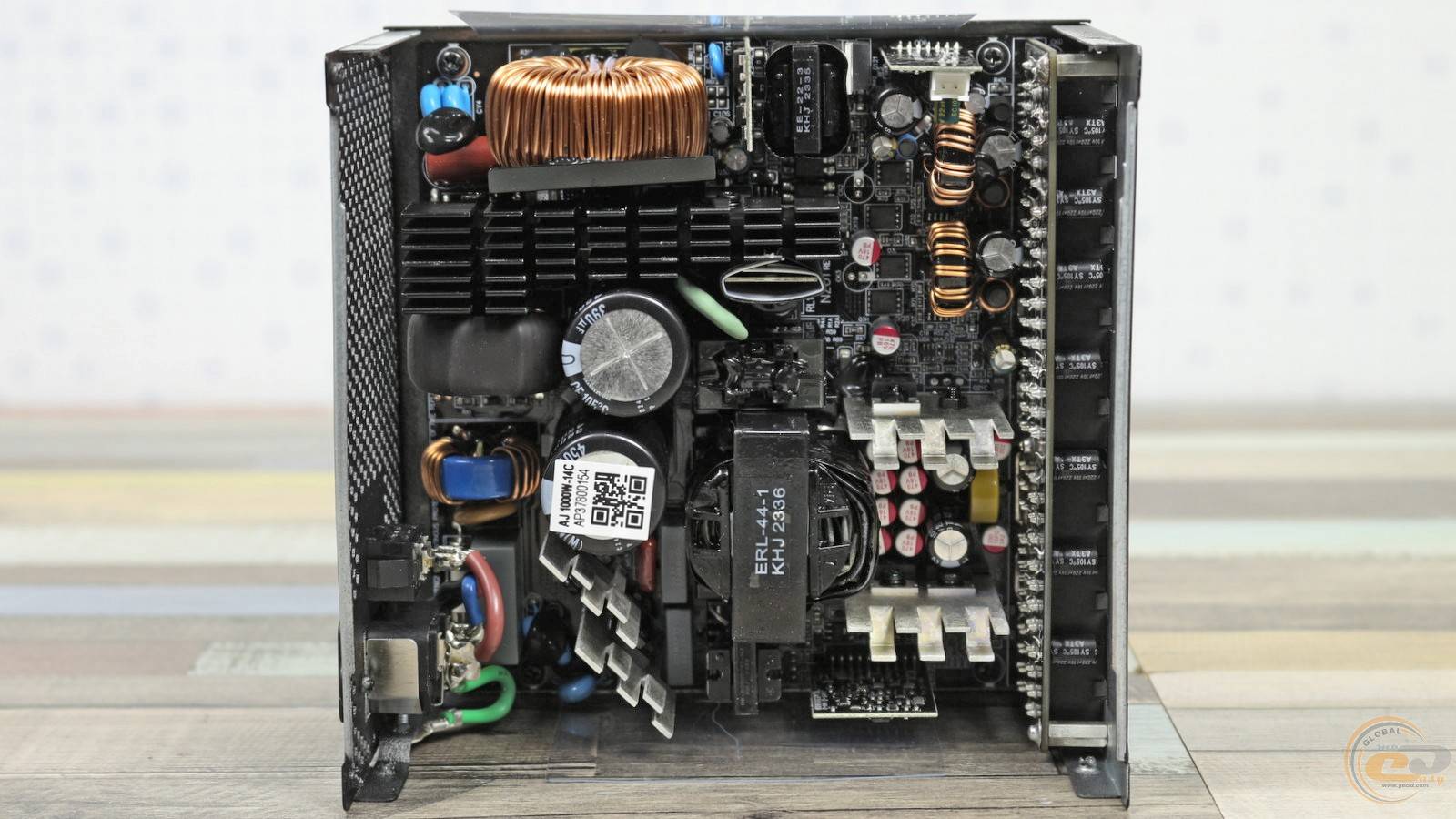

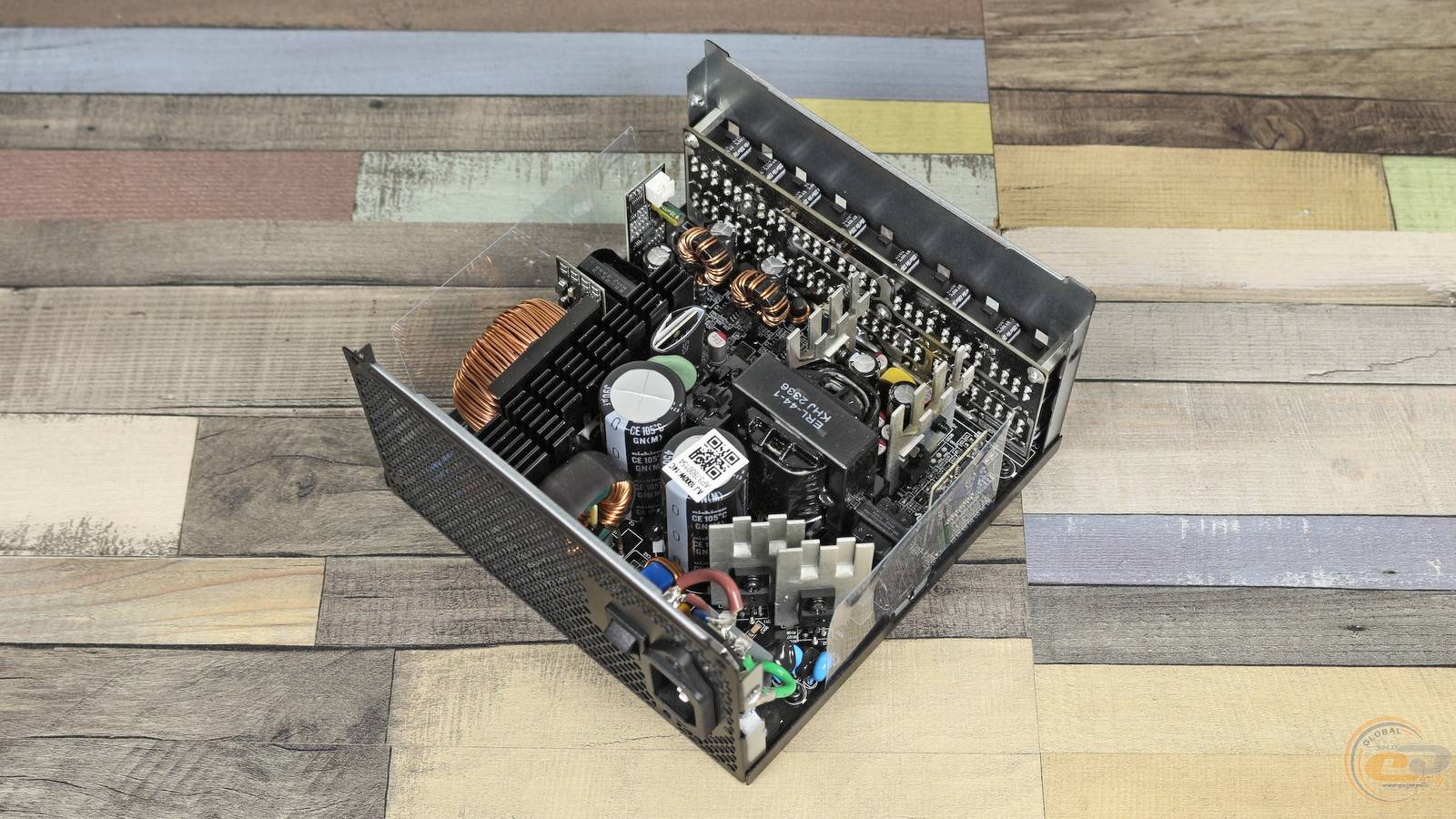

Так что с внешностью мы уже познакомились. А что же интересного можно увидеть внутри тестируемого устройства?

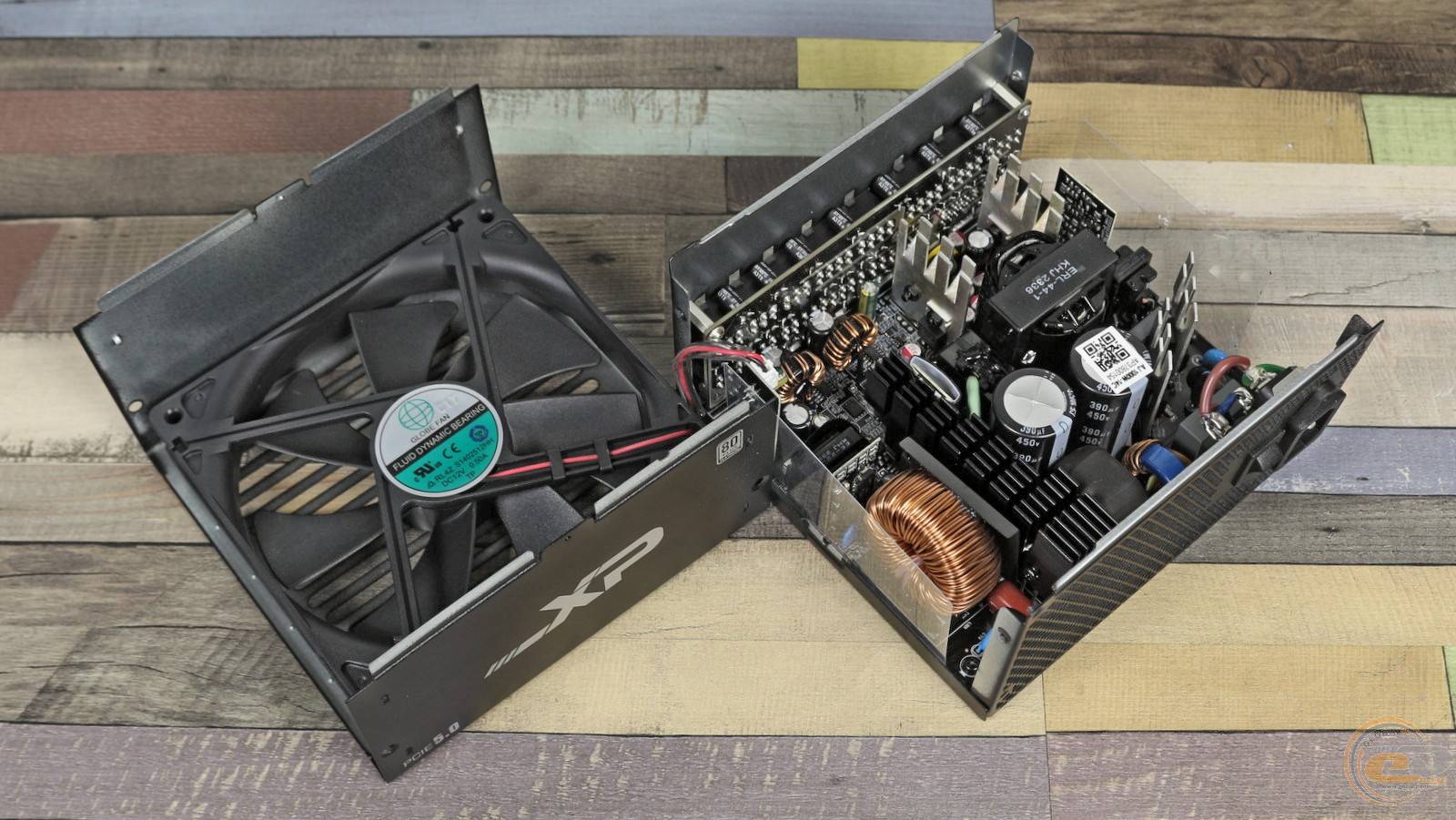

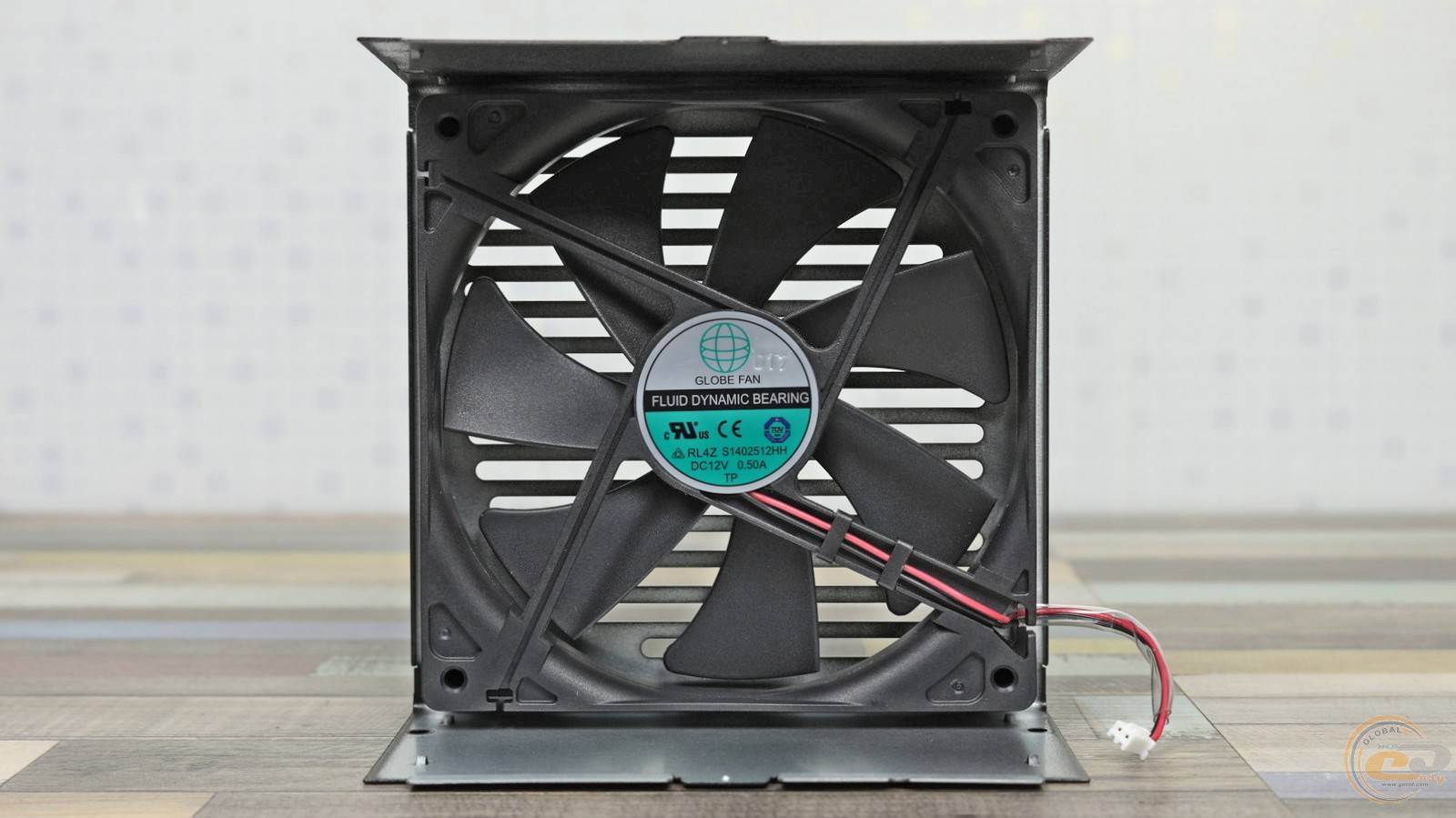

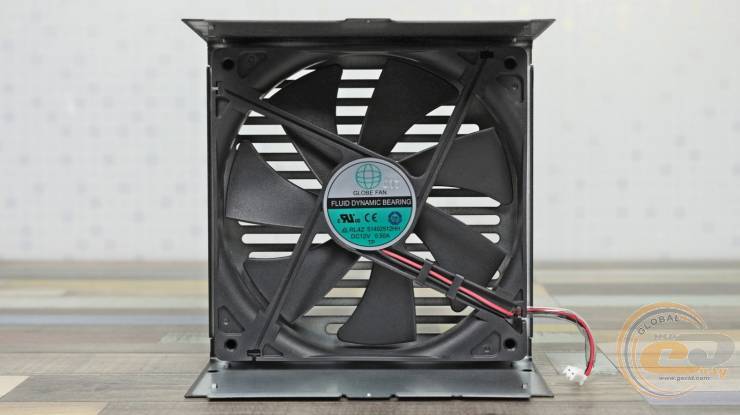

Вентилятор GLOBE FAN S1402512HH основан на надежном гидродинамическом (FDB) подшипнике. Он имеет диаметр 140 мм в сочетании с привычным 25-мм профилем. А потребляет данный элемент до 6 Вт (12 В при 0,5 А) через съемный 2-контактный коннектор.

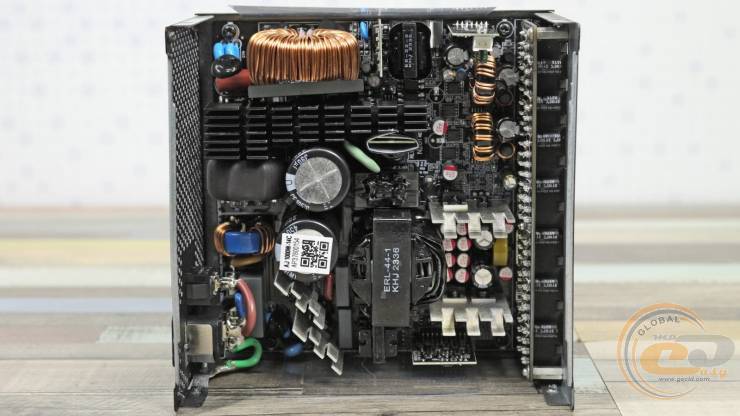

Об отводе тепла от самых горячих компонентов также позаботились должным образом. Крупнейший радиатор черного цвета охлаждает диодный сборку и силовые элементы узла APFC. Еще по паре радиаторов отводят тепло от транзисторов первичной и вторичной цепи, с обеих сторон от трансформатора.

И хотя компоновка здесь довольно плотная, мы постарались рассмотреть доступные для обзора элементы.

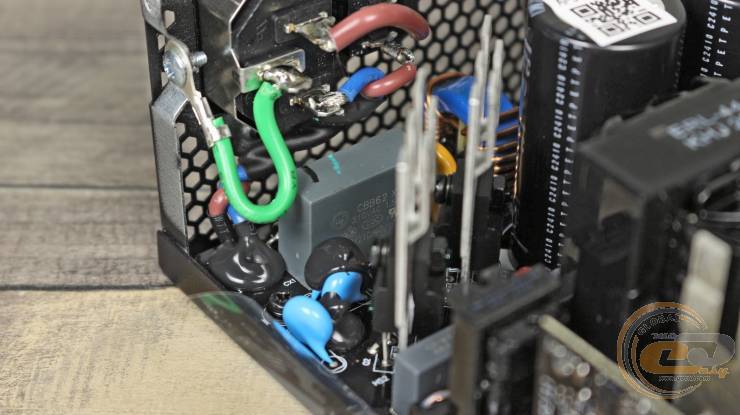

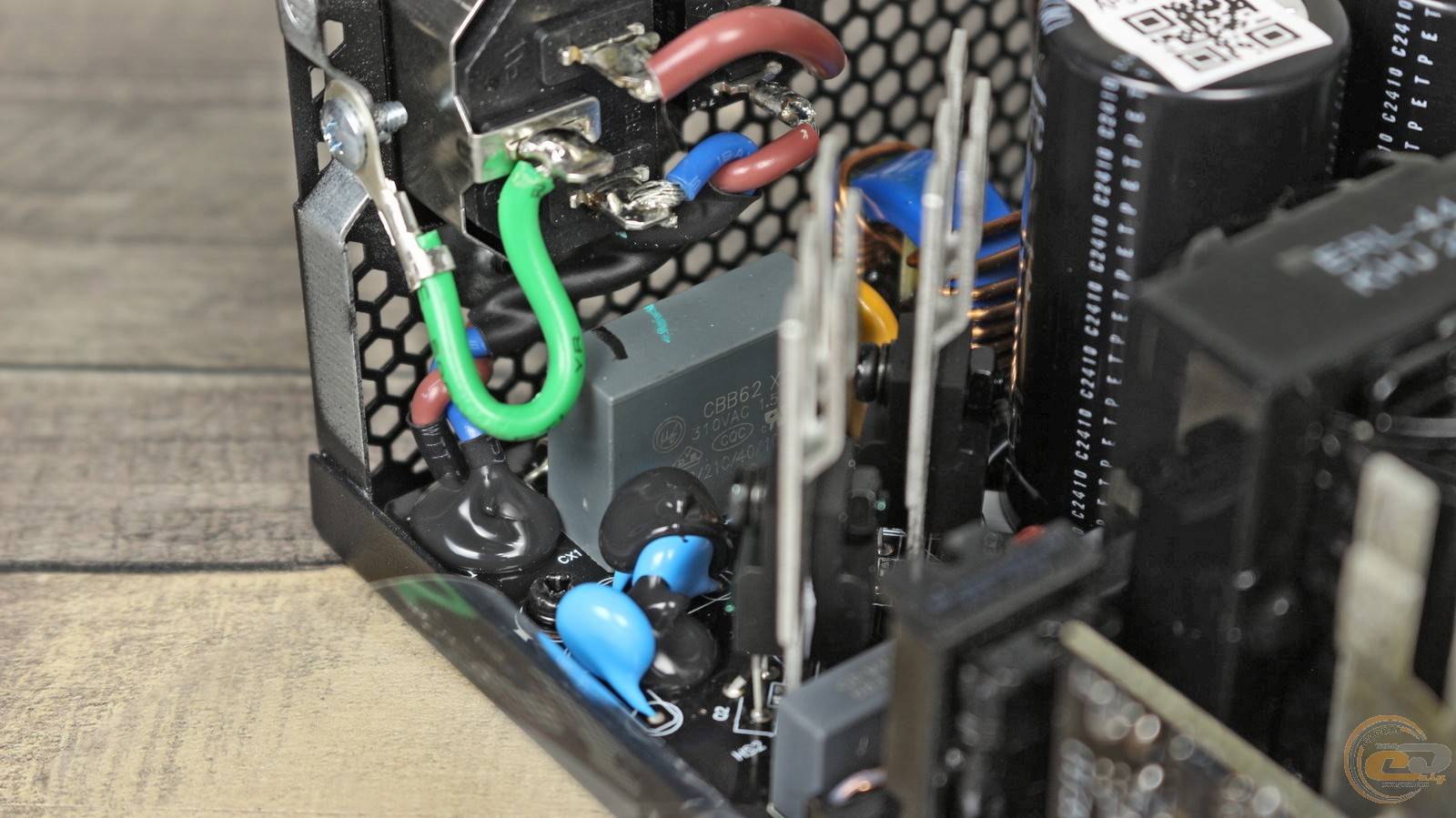

Прежде всего, EMI-фильтр включает все необходимые составляющие в виде катушки, Y- и X-конденсаторы, а также варистор.

По другую сторону радиатора виден большой дроссель узла APFC, работающий совместно с рядом силовых частей. В из число входит транзистор от китайской компании WAYON.

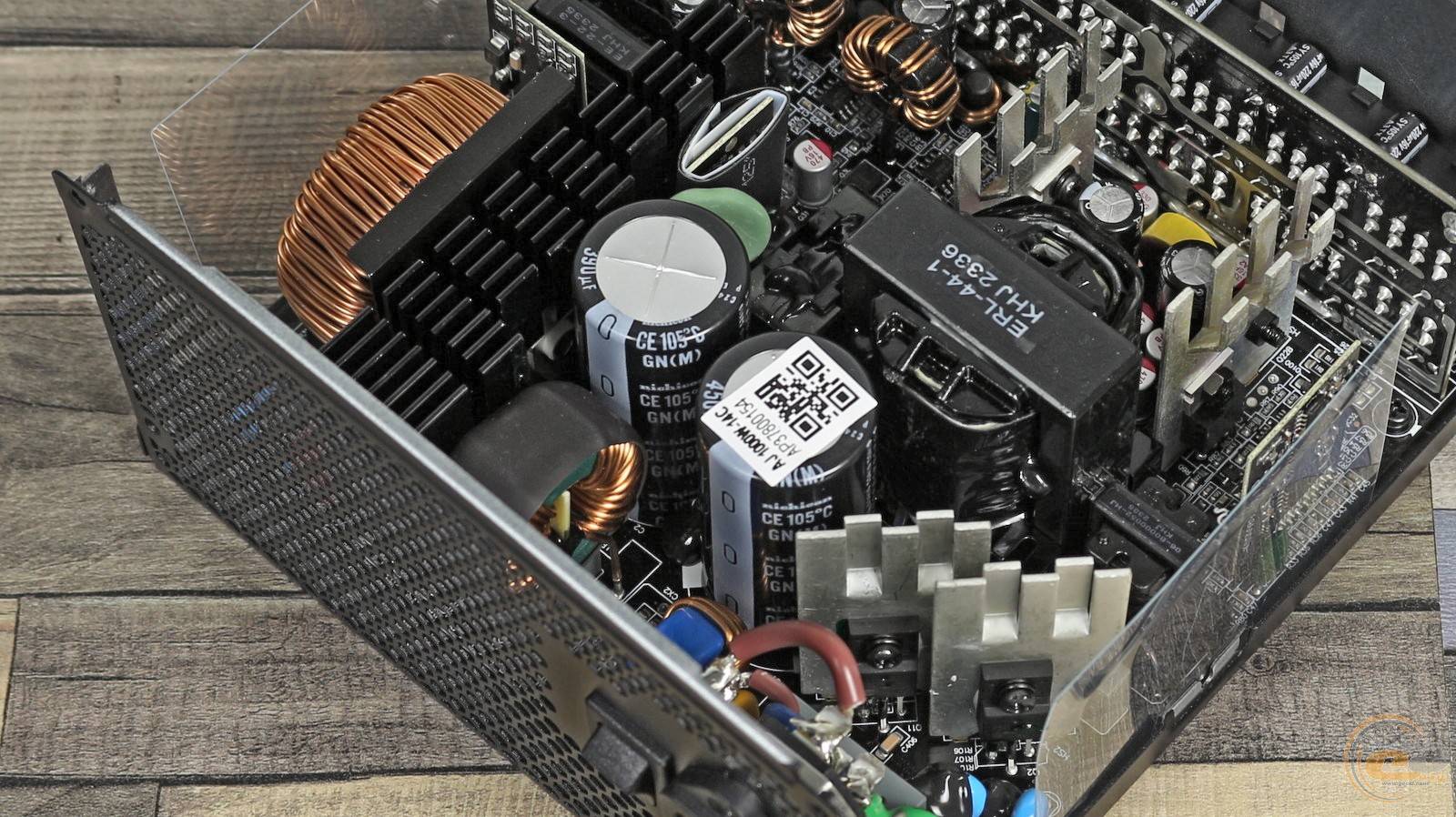

Рядом находятся два входных конденсатора, которые, как и обещал производитель, произведены в Японии. Это высокотемпературное решение от nichicon с суммарной емкостью 780 мкФ (два по 390 мкФ), что для киловаттника является средним значением.

Два отдельных радиатора, расположенных под углом 45°, охлаждают четыре транзистора, выполняющих роль ключей в высокоэффективной полномостовой схеме. Именно ее применение позволило достичь «платинового» уровня КПД.

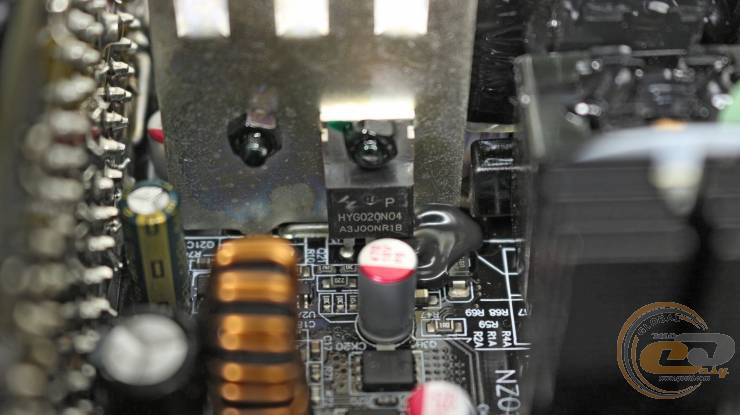

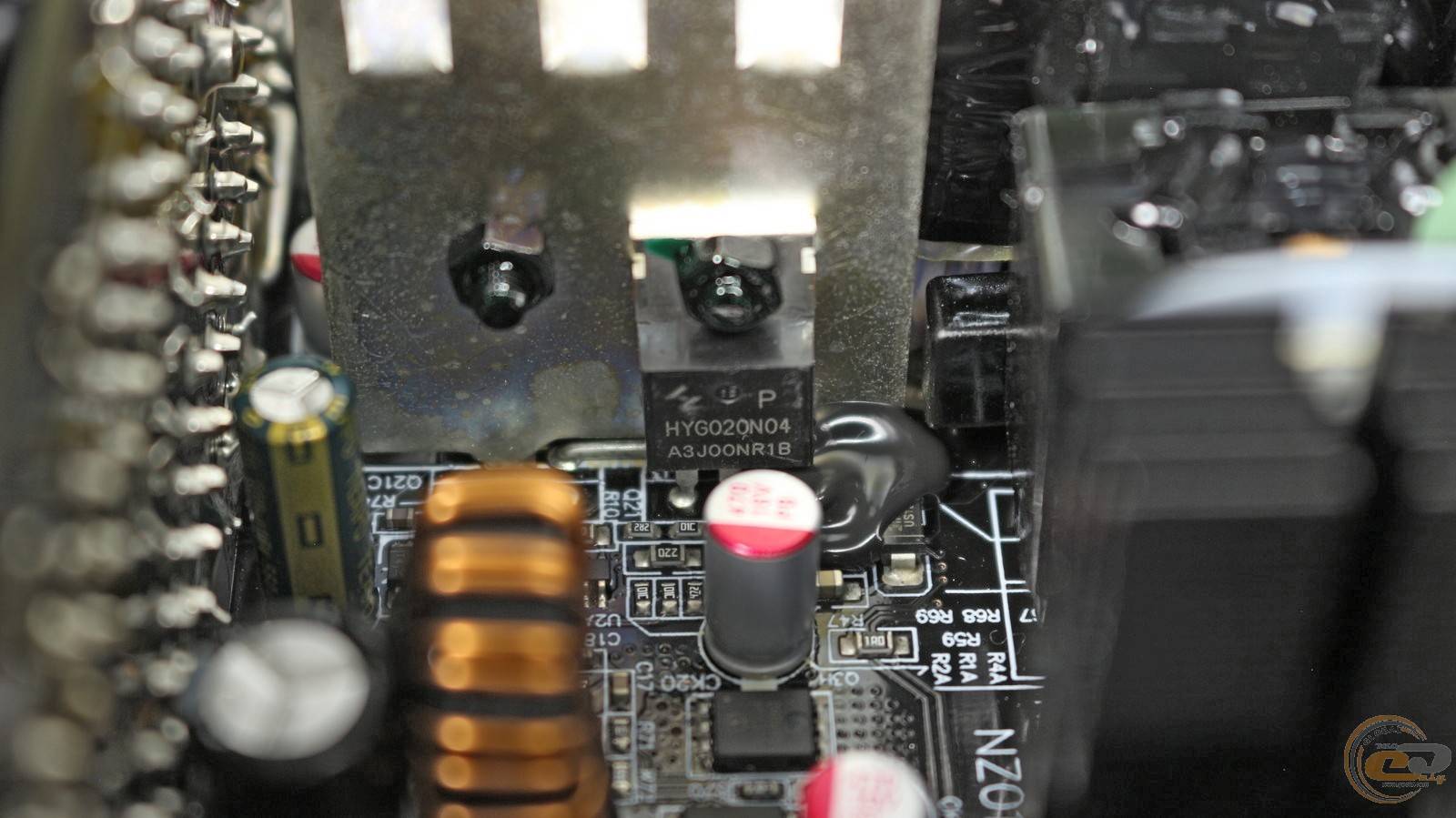

Позади трансформатора SAMA XP1000V3 есть еще два радиатора, также отводящие тепло от силовых элементов. Нам удалось рассмотреть один из них с обозначением HYG020N04, изготовленный в Китае.

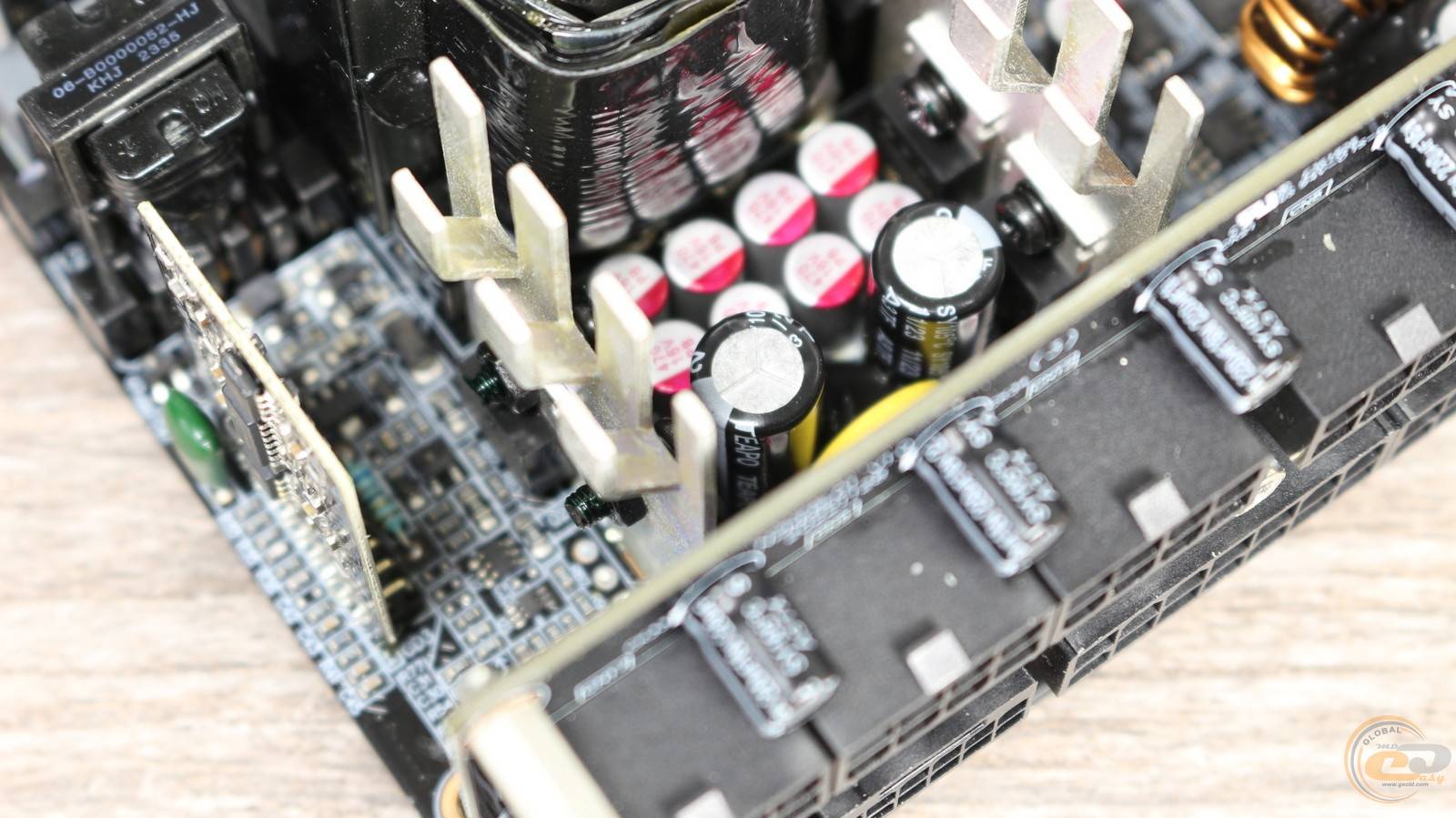

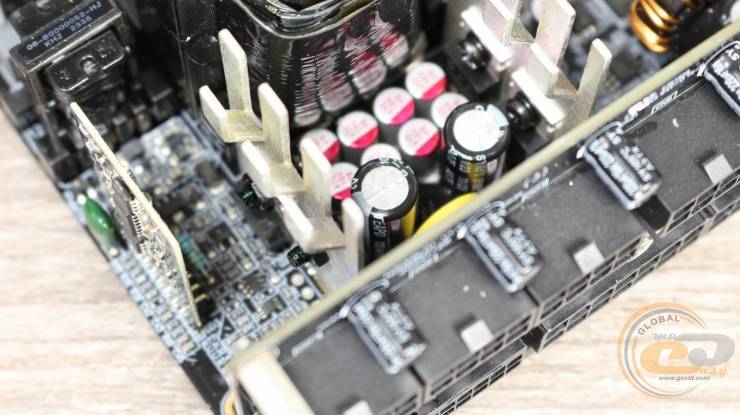

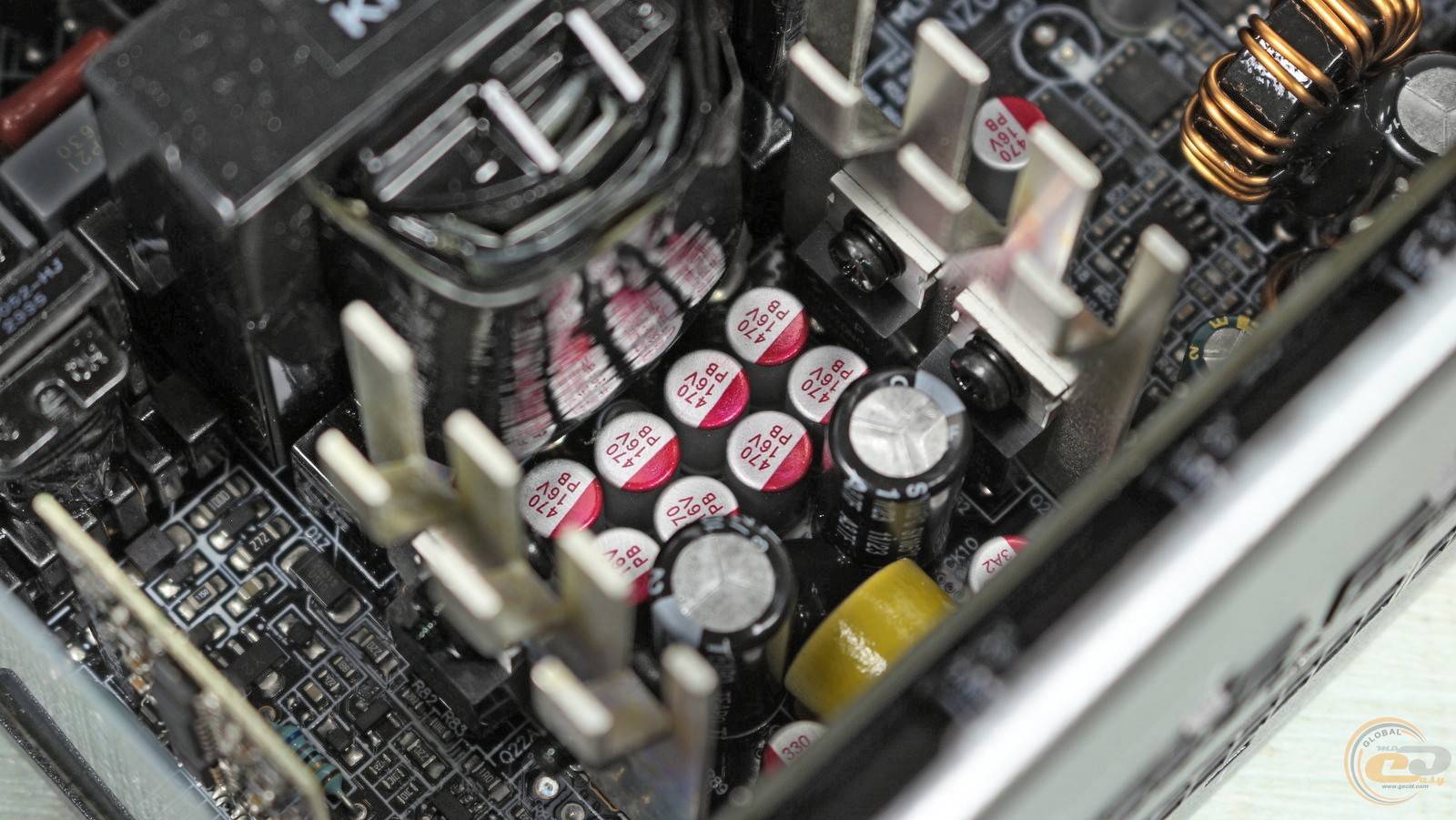

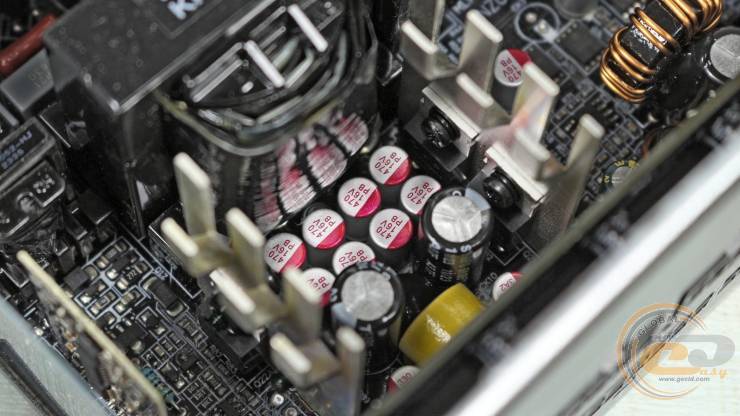

Рядом распаяна горстка надежных твердотельных конденсаторов и пара электролитов от тайваньского производителя TEAPO.

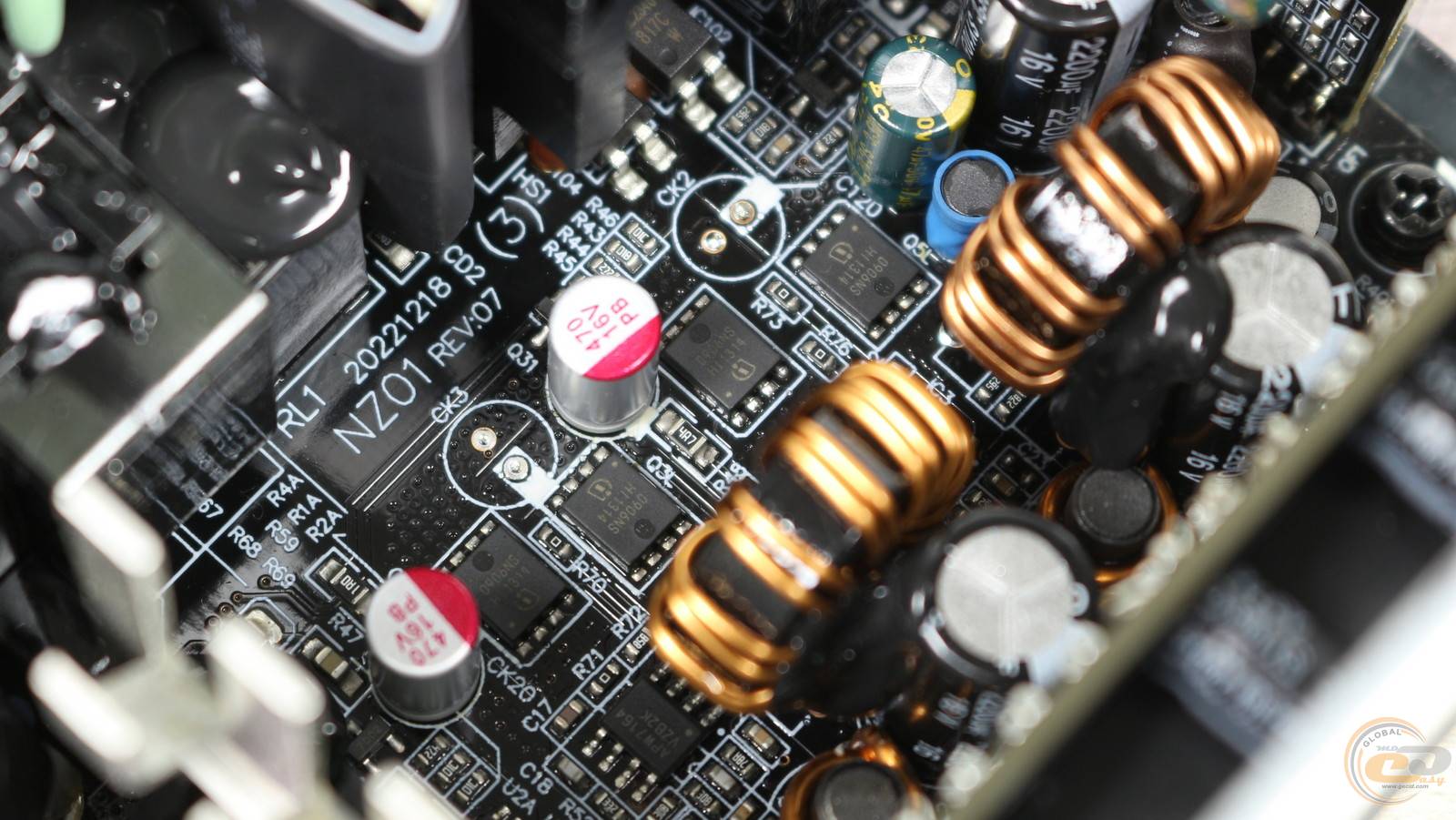

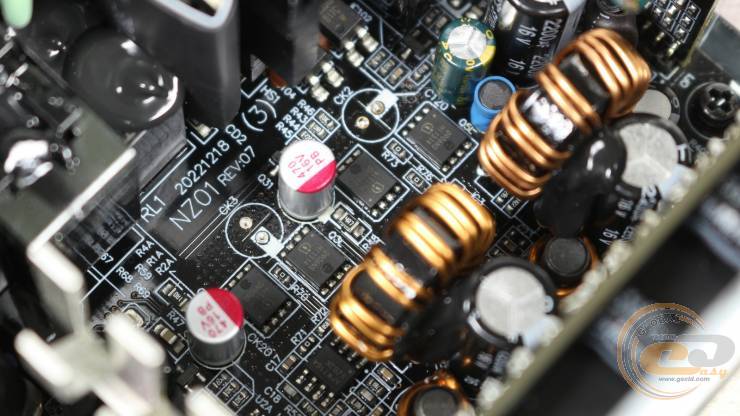

Также неподалеку на плате есть ряд немецких транзисторов Infineon. Дальнейшее формирование каналов +3,3В и +5В происходит с помощью DC-DC-преобразователей, расположенных на дочерней плате.

Во всех узлах используются также высокотемпературные электролиты от тайваньской TEAPO. Это неплохой вариант умеренной экономии, ведь данные конденсаторы обладают значительно более высоким качеством по сравнению с китайскими аналогами.

В завершение внутреннего обзора мы обычно упоминаем список реализуемых в блоке питания защит. К сожалению, найти такую информацию о SAMA XP1000V3 нам не удалось.

Кросс-нагрузочные характеристики

А теперь переходим к тестам. Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

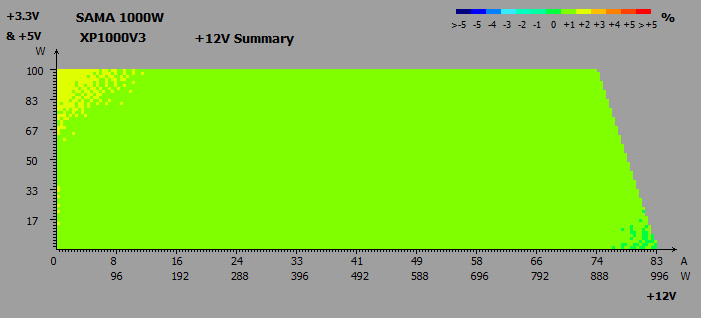

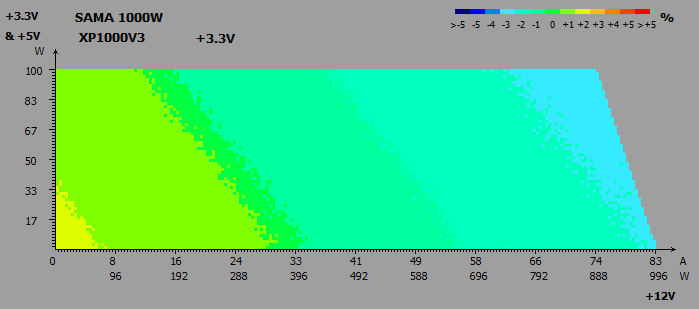

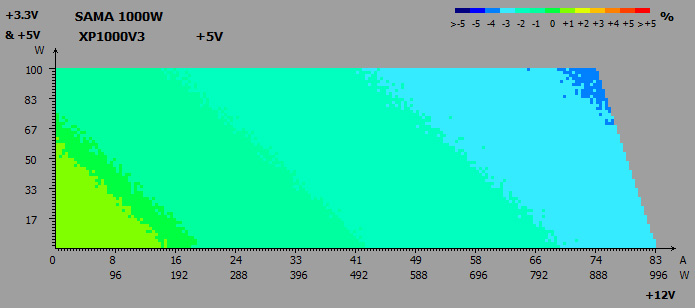

В ходе кросс-нагрузочных тестов на основных линиях питания SAMA XP1000V3 были зафиксированы следующие отклонения:

• линия +3,3В: от –3% до +2%;
• линия +5В: от –3% до +1%;
• линия +12В: от +1% до +2%.

Благодаря DC-DC-преобразователям напряжение изменяется в узких пределах – от -3% до +2%. Самый же востребованный канал +12В вообще демонстрирует эталонную стабильность.

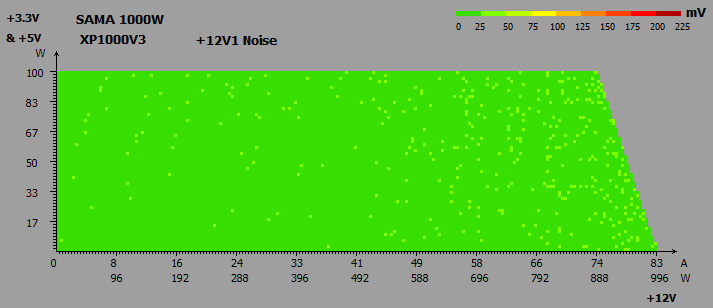

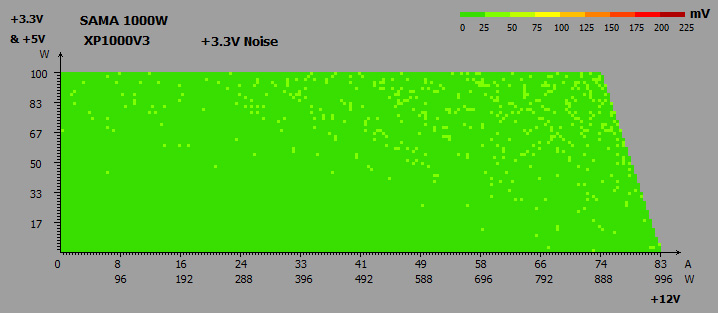

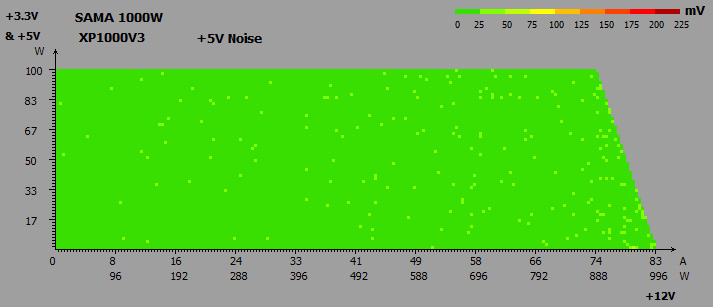

Шумы и пульсации на всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

С пульсациями тоже все хорошо – на всех трех линиях они находились в пределах 50 мВ.

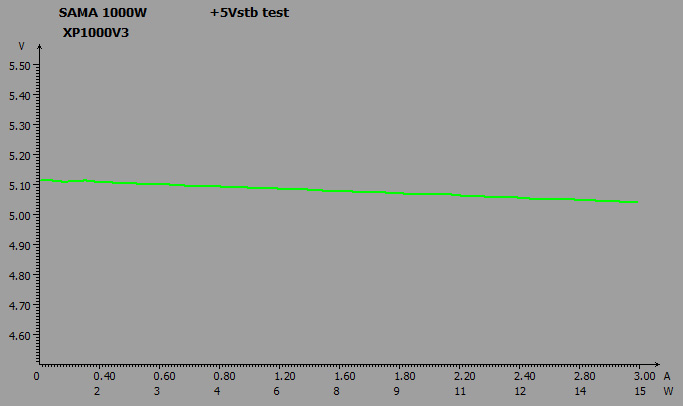

Дежурная линия питания + 5VSB

В зависимости от нагрузки напряжение дежурного канала питания изменяется в узких пределах от 5,12 до 5,04 В, или от +2,4% до +0,8%.

PF

Таблица, показывающая изменение PF в зависимости от загрузки источника питания:

Нагрузка* – нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC отлично справляется со своими прямыми обязанностями. Так, при нагрузке 200 Вт и более коэффициент PF превышает 0,91, а при 700 Вт и выше достигает 0,98.

КПД

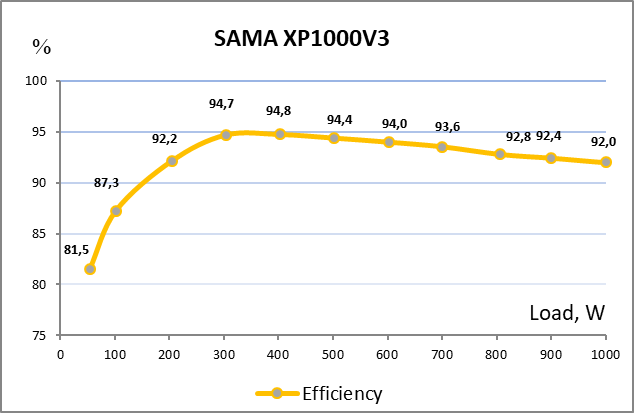

Максимальная энергоэффективность блока питания достигает 94,8%. В целом же она полностью соответствует сертификату 80 PLUS Platinum, ведь при нагрузке 20%, 50% и 100% от номинальной мощности КПД превышал необходимые 90%, 94% и 91% соответственно.

Кроме того, производитель обещает высокий КПД больше 70% даже при 2% нагрузке.

Система охлаждения и температурный режим

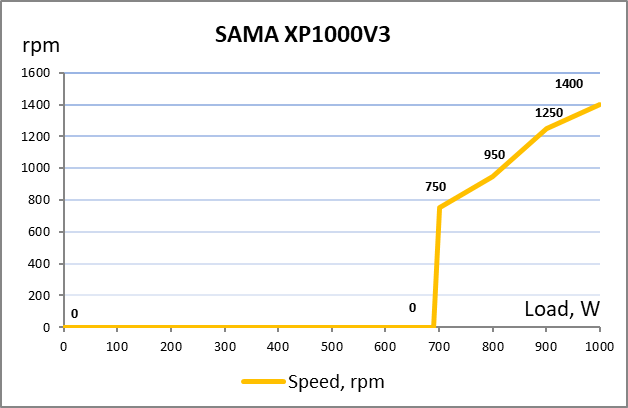

Что нас приятно удивило, это работа системы охлаждения. Вплоть до отметки 680 Вт блок питания работал совершенно бесшумно, ведь пропеллер не вращался. Далее до 850 Вт он был тихим, а на остальном диапазоне вращения звук от вентилятора был ниже среднего уровня.

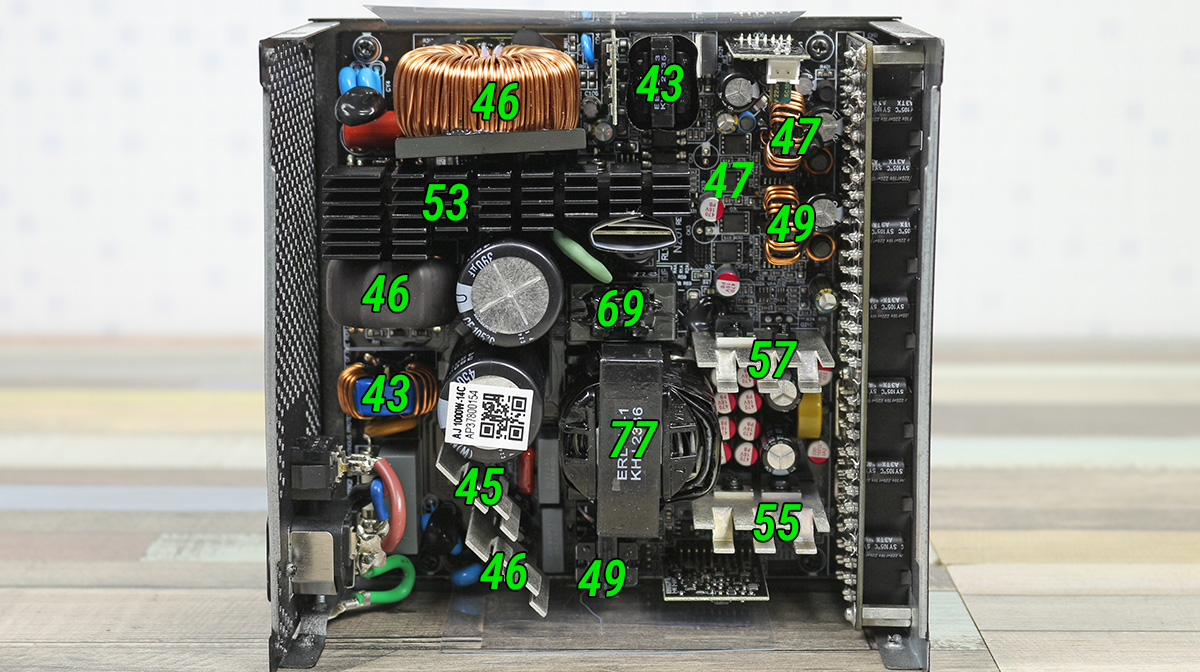

После 15-минутной 950-ваттной нагрузки температуры всех узлов были низкими и очень далекими от критических значений. К примеру, главный трансформатор прогрелся всего лишь до 77°C, тогда как нагрев других элементов держался в пределах 43-69°C. И это при том, что в помещении во время тестирования было очень жарко +28°C.

Как видим, система охлаждения показала себя во всей красе, как в плане шума, так и с точки зрения температур. Так что тестируемый блок питания вполне можно нагружать на все 100% и не переживать об упомянутых аспектах.

Практические испытания на реальной конфигурации

Конечно, наибольший интерес вызывает то, как этот блок питания ведет себя в составе реальной компьютерной системы. Для тестового стенда был задействован мощный 12-ядерный 24-поточный процессор AMD Ryzen 9 5900X и сразу пара видеокарт: 450-ваттная ASUS TUF Gaming GeForce RTX 3090 и 350-ваттная Palit GeForce RTX 309.

Компонент	Модель
Процессор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
СЖО	ASUS TUF Gaming LC II 360 ARGB
Материнская плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативная память	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Видеокарта	ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition Palit GeForce RTX 3090 GamingPro OC
SSD	Kingston KC600 512 GB (SKC600/512G)
Ваттметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Измерения проводились в двух режимах: «Простой» и «Максимальная нагрузка», которые создавались с помощью теста AIDA FPU и теста для загрузки видеокарты FurMark Donut (GK) в утилите MSI Kombuster. Энергопотребление системы измерялось с помощью ваттметра Seasonic PowerAngel, а напряжения на трех основных линиях – мультиметром MASTECH MY64.

В результате измерения питающего напряжения на выходных линиях были получены следующие значения:

Разница между показателями выходных напряжений SAMA XP1000V3 в простое и при нагрузке составляет всего 0,7% для линии +12В. На двух других каналах мы вообще ее не увидели, что указывает на отличную стабилизацию напряжений. Да и отклонения от номиналов линий очень и очень незначительное.

Энергопотребление в простое и выключенном состоянии компьютера

Вдобавок ко всему вышеперечисленному, тестируемое устройство порадует своего владельца низким энергопотреблением в выключенном состоянии компьютера (3 Вт) и в спящем режиме (5 Вт).

Итоги

Платиновый киловаттный блок питания SAMA XP1000V3 (XPH1000-A) способен выдать заявленную мощность, имеет отличные выходные показатели и при этом на всем диапазоне нагрузок не нарушает акустического комфорта пользователя. К тому же нагрев внутренних составляющих очень далекий от критических значений.

Есть здесь и высокий платиновый КПД, что вместе с хорошей стабилизацией напряжения стало возможным благодаря использованию в основе устройства полномостовой схемы и DC-DC-преобразователей. Не экономили также на входных конденсаторах — пара высокотемпературных японских электролитов. В других узлах используются уже куда более доступные тайваньские TEAPO, которые можно назвать довольно неплохим компромиссным вариантом, на голову лучше китайских решений. В свою очередь, здесь есть силовые элементы как от известного немецкого производителя, так и made in China.

Покупателю также понравятся полностью модульные кабели в нейлоновой оплетке, в числе которых есть три 6+2-контактных PCIe и один 600-ваттный PCIe 5.0. Для системы с любой одной видеокартой такого набора будет достаточно, а вот для фермы с несколькими графическими адаптерами уже нет.

Так что в целом SAMA XP1000V3 оставил довольно положительные впечатления. Впрочем, привлекательность устройства будет напрямую зависеть от его ценника. А на момент написания обзора данный блок питания пока еще не поступил в продажу.

Достоинства:

• высокий уровень КПД (свыше 94%, 80 PLUS Platinum);
• при подключении к мощной конфигурации напряжения остаются в пределах нормы;
• очень малые отклонения напряжений;
• полномостовая топология и DC-DC-преобразователи;
• возможность работы в широком диапазоне сетевого напряжения;
• использование входных японских электролитических конденсаторов;
• полностью модульная система кабелей;
• длинные кабели в симпатичной черной оплетке;
• один 600-ваттный PCIe 5.0 (12VHPWR);
• 140-мм вентилятор на надежном и тихом FDB подшипнике;
• безшумная работа при нагрузке до 680 Вт и тихая до 850 Вт;
• низкий нагрев внутренних узлов;
• компактные размеры.

Особенности:

• использование высокотемпературных тайваньских конденсаторов и некоторых китайских силовых элементов;
• только три 6+2-контактных разъема PCIe.

Автор: Олесь Пахолок

Выражаем благодарность интернет-магазину TELEMART.UA за предоставленный для тестирования блок питания.
