Обзор блока питания Seasonic M12-700 (SS-700HM Active PFC)

Ранее у нас в тестовой лаборатории уже успел побывать блок питания Seasonic M12-600 из серии мощных модульных решений Seasonic M12, которая состоит всего из двух моделей. В этот раз мы протестируем модель помощнее – Seasonic M12-700, подчеркнем отличия и получим определенное впечатление о его возможностях.

Спецификация блока питания Seasonic M12-700:

Производитель

Sea Sonic Electronics Co.

Модель

SS-700HM Active PFC (M12-700)

Тип

ATX12V v2.2 & EPS12V

Номинальная мощность, Вт

700

Мощность по каналу 12В, Вт

672

Линий +12V

4, «виртуальные»

Выходы

+3.3V - 24A,
+5V - 30A,
+12V1 - 18A,
+12V2 - 18A,
+12V3 - 18A,
+12V4 - 18A,
-12V – 0.8A,
 +5VSB - 3A

PCI-E разъемов

4

SLI Ready

Да

CrossFire Certified

Нет

Модульный

Да

КПД

>80%

Сертифицирован 80 PLUS

да

Коэффициент мощности (PF)

99%

Метод компенсации коэффициента мощности

Активный

Входное напряжение, В

100-240

Частота, Гц

50/60

Входной ток, А

12

Размер вентилятора, мм

120 х 120 х 25

60 х 60 х 25

Уровень шума, дБ

-

Регулятор скорости вращения (S2FC)

есть

Электромагнитные безопасность и совместимость (EMI/EMC)

CE, FCC, C-tick

Соответствие RoHS (низкое содержание в припое свинца и кадмия)

есть

Размеры (ШхДхВ), мм

150х160х86

Комплектация

  • Сетевой шнур питания;
  • Набор модульных кабелей питания;
  • Инструкция;
  • Четыре винта;
  • Наклейка.

Время наработки на отказ, ч

100 000

Гарантия

5 лет (в Украине)

Сайт производителя

http://www.seasonic.com/

Seasonic M12-700

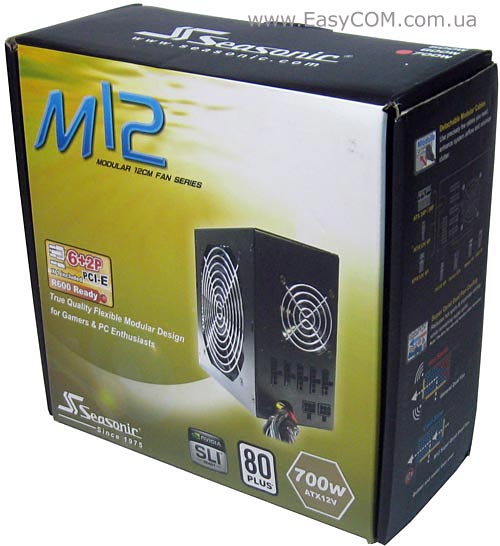

Упаковка блока питания Seasonic M12-700 качественно выполнена и хорошо оформлена. На ее лицевой стороне отмечена сертификация по программе 80 PLUS и SLI Ready, а также наличие универсального разъема PCI-E 6+2P. Напомним, что программа 80 PLUS подтверждает, что уровень КПД блока питания при нагрузках 20%, 50% и 100% не опускается ниже 80%, а коэффициент мощности - ниже 0,9.

Seasonic M12-700

С обратной стороны упаковки приведен длинный перечень основных достоинств модели Seasonic SS-700HM. Из них всех можно выделить: высокий уровень КПД (до 85%), двухсторонний тип печатной платы, очень тихое охлаждение за счет применения двух вентиляторов, систему автоматического управления скоростью вращения вентиляторов (S2FC), универсальный разъем для PCI-E видеокарт, удобные периферийные разъемы питания Easy Swap, использование высокотемпературных конденсаторов, активную схему компенсации коэффициента мощности, предел отклонений напряжения на линиях +12 В не более 3%, 120 мм вентилятор на подшипнике качения, модульное подключение кабелей к блоку питания, широкий диапазон входных напряжений 100-240 В, который позволяет использовать БП в странах с разными стандартами сети, и 3 года гарантии, хотя для Украины этот срок продлен до 5 лет.

Seasonic M12-700

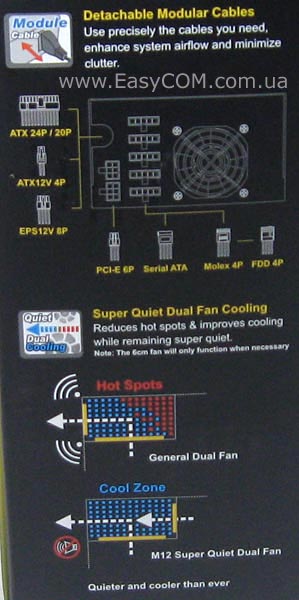

На боковой стороне еще раз показано расположение модульных разъемов на боковой панели, а также приведена схема движения охлаждающих воздушных потоков внутри блока питания. Из схемы следует, что за счет применения одновременно двух вентиляторов удается устранить застой воздуха в углу блока питания, т.е. улучшить охлаждение при уменьшении шума.

Seasonic M12-700

Seasonic M12-700

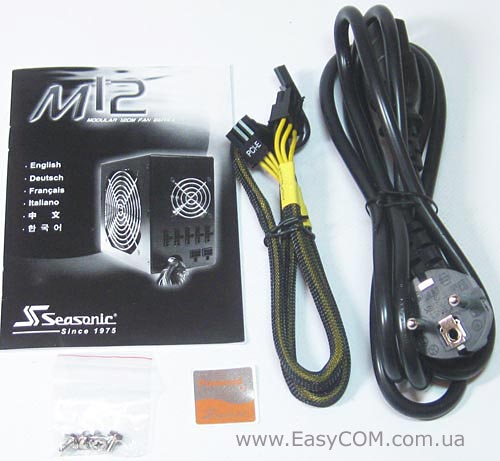

Комплектация у Seasonic SS-700HM следующая: сетевой шнур, четыре винта для крепления в корпусе, инструкция, наклейка  и набор модульных кабелей.

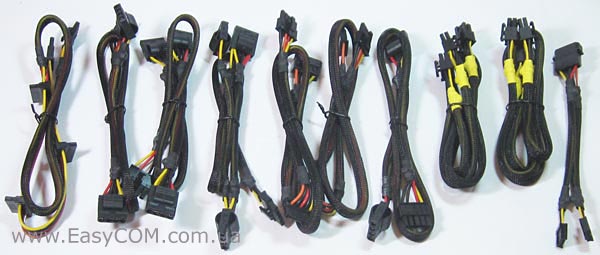

Набор модульных кабелей включает три кабеля с разъемами питания для SATA устройств и  три кабеля с разъемами PATA. На разъемах питания PATA имеются «ушки» по бокам (Easy Swap), что облегчает их отключение. Также в наборе имеется три кабеля питания с разъемами PCI-E для видеокарт. Плюс ко всему в наборе есть переходник с периферийного разъема питания на два разъема питания FDD.

Все кабеля в наборе спрятаны в нейлоновую оплетку, которая помогает защитить изоляцию от случайного повреждения и аккуратно удерживать все провода вместе.

Разъемы и длина проводов блока питания Seasonic M12-700:

Типы разъемов

Длина проводов до разъема (разъемов), см

24-контактный разъем питания

55

4-контактный разъем питания

55

8-контактный разъем питания

55

2 х 6+6-контактный разъем PCI-E

50-55

6+2-контактный разъем PCI-E

55

2х Два разъема для периферийных устройств

55-70

Три разъема для периферийных устройств

45-60-75

2 х Два разъема для устройств SATA

55-70

Четыре разъема для устройств SATA

45-55-65-75

Переходник  с периферийного разъема питания на два для приводов FDD

15

Сетевой шнур

175

Seasonic M12-700

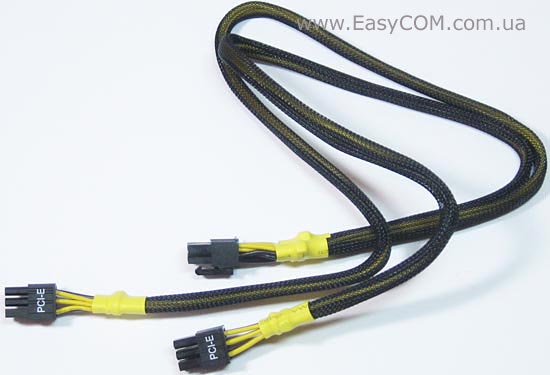

К одному модульному разъему на блоке питания предполагается подключать сразу по два 6-контактных разъема PCI-E. Таким образом, напрямую к блоку питания Seasonic M12-700  можно подключить кабеля с четырьмя 6-контактными разъемами или двумя 6-контактными и универсальным 6+2 контактным разъемом.

Seasonic M12-700

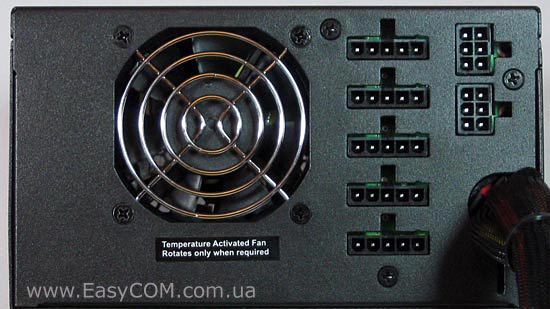

На передней стороне блока питания Seasonic SS-700HM располагаются разъемы для подключения модульных кабелей и небольшой 60 мм вентилятор. Судя по наклейке, 60 мм вентилятор должен вращаться не постоянно, а только при определенном нагреве элементов. Забегая вперед можно отметить, что во время тестирования, несмотря на «солидную» нагрузку, этот вентилятор вовсе не вращался. Возможно, он будет полезен в особо критичных случаях или в корпусах со слабо организованной вентиляцией.

Seasonic M12-700

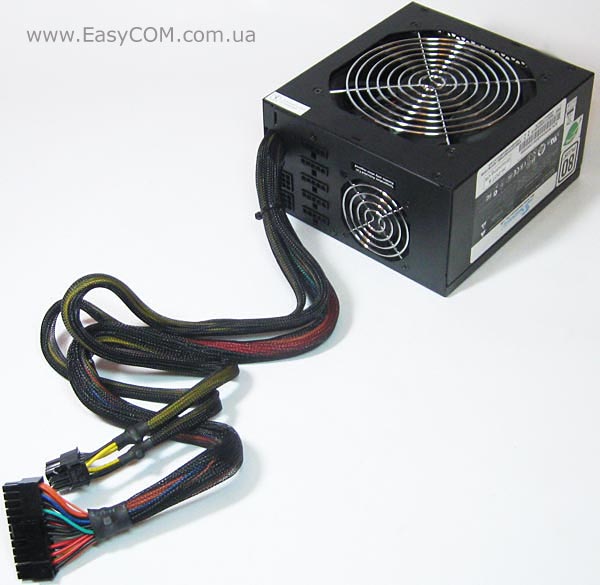

Оба вентилятора системы охлаждения работают на нагнетание воздуха внутрь блока питания. Большой же 120 мм вентилятор управляется, как обычно, системой автоматического регулирования скорости вращения. Во время проведения тестирования блок питания Seasonic M12-700, как и остальные модели этой компании, работал очень тихо.

Кабеля с 24-контактным разъемом питания, 4-контактным и 8-контактным процессорным разъемом питания ATX12V не подразумевают модульного отключения, но также имеют нейлоновую оплетку.

Seasonic M12-700

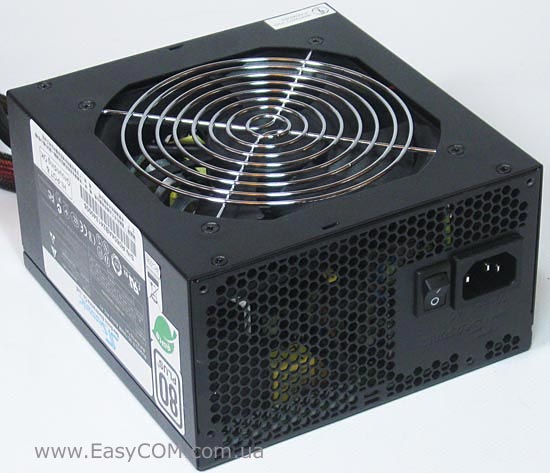

Корпус блока питания Seasonic SS-700HM выполнен из SECC стали, которая окрашена в черный цвет, причем поверхности придан матовый оттенок. Оба вентилятора системы охлаждения закрыты блестящими вентиляционными решетками, что делает внешний вид более солидным.

Задняя панель блока питания Seasonic M12-700 имеет вентиляционную решетку с шестигранными ячейками. Такой вид вентиляционной решетки создает воздушному потоку наименьшее сопротивление. Также на задней панели находится кнопка «подачи сетевого питания» на блок питания.

Seasonic M12-700

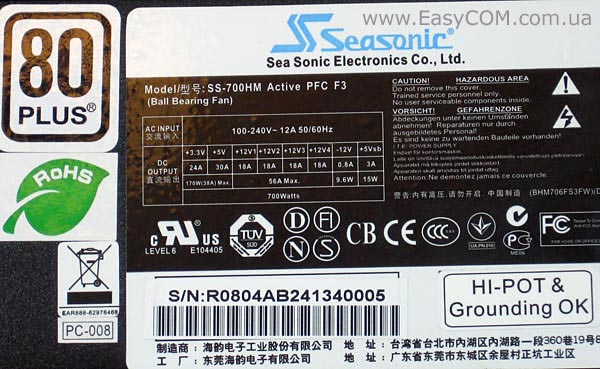

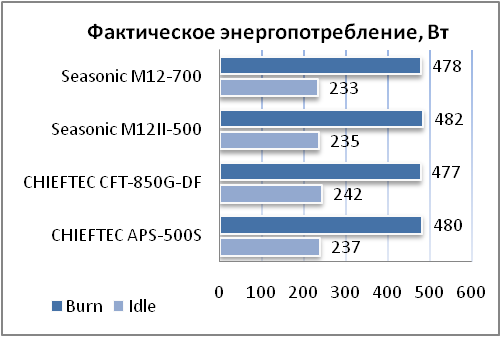

Судя по значениям на этикетке, 700 Вт блок питания Seasonic SS-700HM Active PFC F3 имеет четыре «виртуальные» линии питания +12В с общей нагрузочной мощностью до 56 А (672 Вт). Максимальная мощность линий 3,3В и 5В равна 170 Вт. Как видим, распределение нагрузок выбрано с упором на +12 В линию питания, что не маловажно для современных игровых систем. Ведь именно от 12 В питается процессор и большая часть видеокарты.

По UL номеру E104405 можно проверить, что этот блок питания действительно произведен компанией SEA SONIC ELECTRONICS CO LTD. На этикетке подчеркнута сертификация организациями CUL, TUV, FCC и соответствие стандартам по содержанию вредных веществ RoHS, а также сертификация 80 PLUS. Кроме того, здесь же можно заметить знаки-сертификации Укрстандартом и Росстандартом, что говорит о полном одобрении данного продукта к использованию на территории наших стран.

Seasonic M12-700

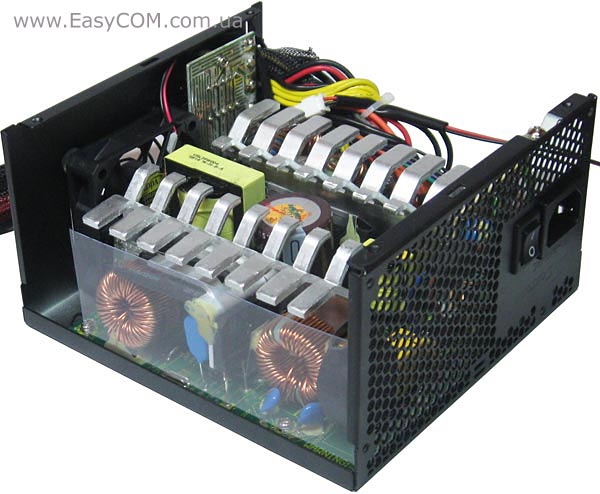

Основная схема блока питания Seasonic M12-700 распаяна на двустороннем PCB. Система охлаждения силовой части блока питания типичная для компании Sea Sonic – алюминиевые радиаторы с верхним краем в форме «гребенки».

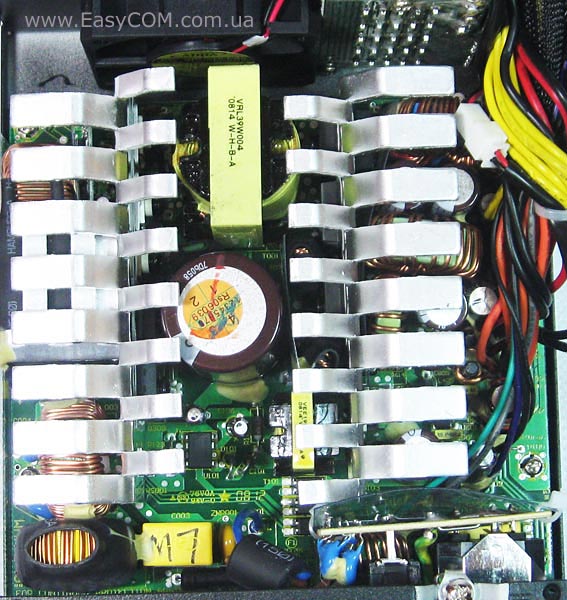

Внутри блока питания элементы довольно плотно размещены. Но это и не удивительно  - модульные разъемы, два вентилятора и большие радиаторы нужно было поместить в объем стандартного корпуса с размерами 150х160х86 мм. Компоновка блока питания Seasonic M12-700  заметно отличатся от моделей из другой «модульной» серии Seasonic M12II. Пайка в блоке питания Seasonic M12-700, также выполнена очень качественно, причем, как уже отмечалось, в соответствии со стандартами RoHS, что предполагает очень низкое содержание в припое кадмия и свинца.

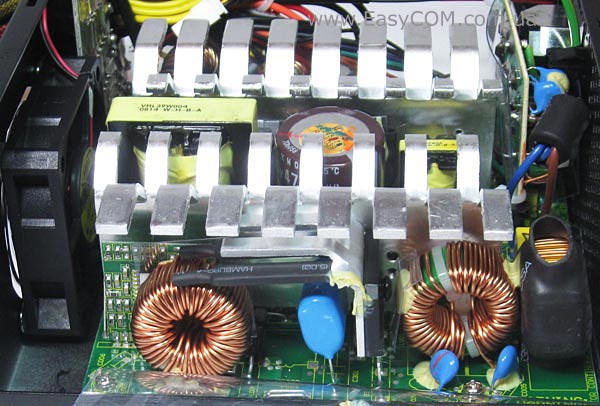

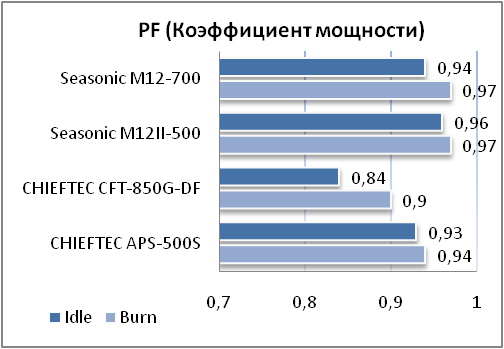

Диодная сборка, установленная в выпрямителе, охлаждается с помощью отдельного небольшого радиатора. С этой же стороны блока питания распаян модуль активной компенсации коэффициента мощности, микросхему которого можно увидеть на отдельной небольшой платке с левой стороны. Благодаря этому модулю PF блока питания должен увеличиться до 0,99.

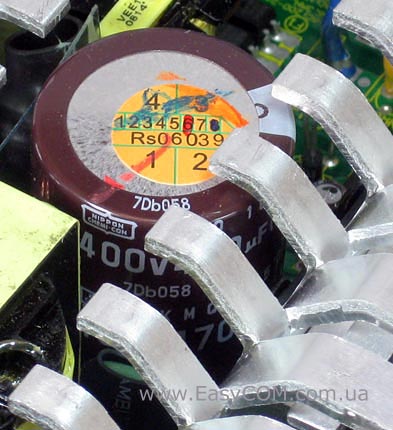

В цепи выпрямителя установлен большой электролитический конденсатор 470 мФ 400 В производства компании «Nippon Chemi-Con».

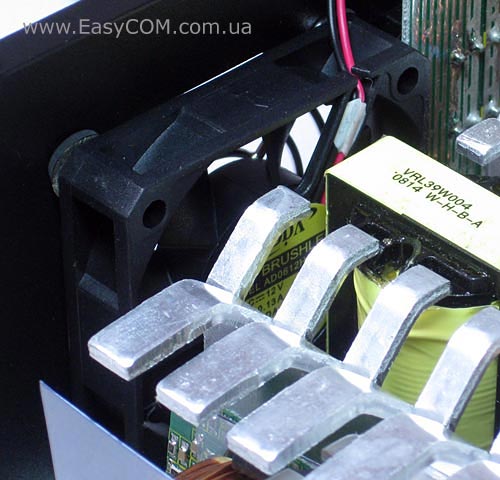

С этой же стороны установлен 60 мм вентилятор на шарикоподшипнике для создания вентиляции в «мертвой зоне» блока питания.

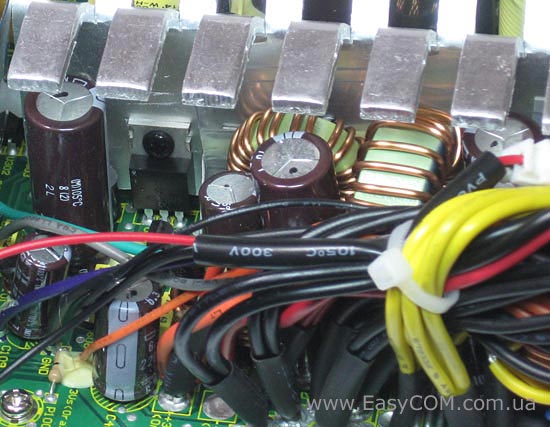

Все транзисторы в блоке питания Seasonic M12-700 аккуратно посажены на радиатор через диэлектрическую термопрокладку, причем в месте контакта явно заметно наличие и термопасты. Также к положительным качествам блока питания Seasonic M12-700 можно отнести установку высокотемпературных конденсаторов с рабочей температурой до 105°С.

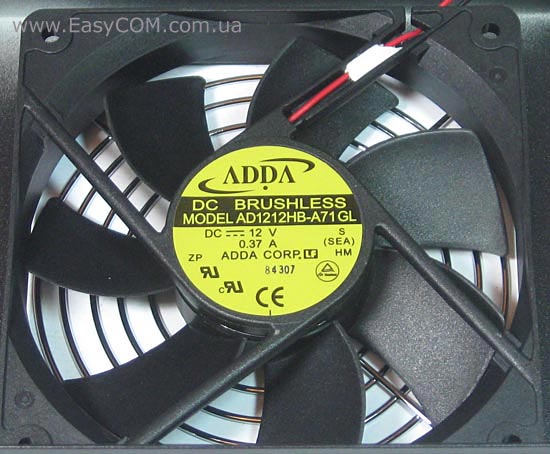

Основным же активным элементом охлаждения является производительный 120 мм вентилятор ADDA AD1212HB-A71GL на шарикоподшипниках с семилопастной крыльчаткой. Его скорость вращения управляется автоматически схемой контроля, что обуславливает довольно низкий рабочий шум блока питания, даже после продолжительной высокой нагрузки.

Спецификация вентилятора ADDA AD1212HB-A71GL:

 Модель

ADDA AD1212HB-A71GL

Размер, мм

120 x 120 x 25

Скорость вращения, об/мин

2200

Мощность, Вт

4,4

Воздушный поток, CFM

85,2

Уровень шума, дБ

39,1

Вес, г

156
