Обзор и тестирование блока питания Seasonic M12II-750 Bronze Evo Edition

Как показало тестирование блоков питания Seasonic M12II-520 Bronze Evo Edition и Seasonic M12II-850 Bronze Evo Edition, представители линейки Seasonic M12II Bronze Evo Edition являются очень сбалансированными решениями, а по совокупности технических характеристик и потребительских качеств в среднем ценовом диапазоне им вообще нет равных. Конечно, можно возразить, что они ведь и стоят при этом дороже своих конкурентов. Но с другой стороны, переплата эта вполне оправдана. Потратив несколько лишних долларов, вы получаете полностью модульную конфигурацию кабелей, тихоходный вентилятор, качественную аппаратную платформу, а в случае мощных моделей – еще и раздельную систему стабилизации питания, выделенный канал +12В и все типы защит. А теперь задумайтесь, какой еще «бронзовый» блок питания обладает такими возможностями?

Именно поэтому представителей серии Seasonic M12II Bronze Evo Edition очень часто рекомендуют при подборе конфигураций для настольных ПК, причем как для обычных систем, так и для геймерских решений с двумя-тремя графическими адаптерами. В первом случае вполне можно будет обойтись блоком питания на 500 – 600 Вт, а вот во втором придется уже смотреть в сторону более производительных моделей. Благо такие в линейке Seasonic M12II Bronze Evo Edition присутствуют: Seasonic M12II-750 Bronze Evo Edition и Seasonic M12II-850 Bronze Evo Edition.

Seasonic M12II-750 Bronze Evo Edition (SS-750AM2)

С 850-ваттной версией мы уже имели возможность познакомиться на практике, поэтому для обзора было решено взять устройство мощностью 750 Вт − Seasonic M12II-750 Bronze Evo Edition (Seasonic SS-750AM2).

Спецификация:

Модель

Seasonic M12II-750 Bronze Evo Edition

(Seasonic SS-750AM2)

Тип

ATX12V

Номинальная мощность, Вт

750

Мощность по каналу 12В, Вт

744

Мощность линий +3,3В и +5В, Вт

150

Количество линий +12В

1

Выходы, А

+3,3В

25

+5В

25

+12В

62

-12В

0,5

+5VSB (дежурная линия питания)

3

PCIe-разъемов

6 (6+2-контактные)

Модульный

Да

КПД, %

> 81

Сертифицирован 80 PLUS

Bronze

Коэффициент мощности (PF), %

99

Метод компенсации коэффициента мощности

Активный

Входное напряжение питания, В

100 − 240

Частота, Гц

50 − 60

Входной ток, А

5 − 10

Размер вентилятора, мм

120 х 120 х 25

Регулятор скорости вращения вентилятора

Есть (S2FC)

Уровень шума, дБ

Поддержка энергосберегающих состояний C6 / C7 (Intel Haswell Ready)

Да

Соответствие экологическим нормам, электромагнитная безопасность и совместимость (EMI/EMC)

CB, CUL, SEMKO, TUV, GOST-R, BSMI, CE, FCC, RCM, RoHS, WEEE, ErP Lot 6 2013

Защиты

OVP, UVP, OPP, SCP, OCP, OTP

Размеры, мм

170 х 150 х 86

Комплектация

Сетевой шнур питания, винты для крепления, модульные кабели, руководство пользователя, мешочек для хранения отстегивающихся проводов, наклейка с логотипом компании

Гарантия, лет

5

Сайт производителя

Seasonic

Упаковка и комплект поставки

Seasonic M12II-750 Bronze Evo Edition (SS-750AM2)

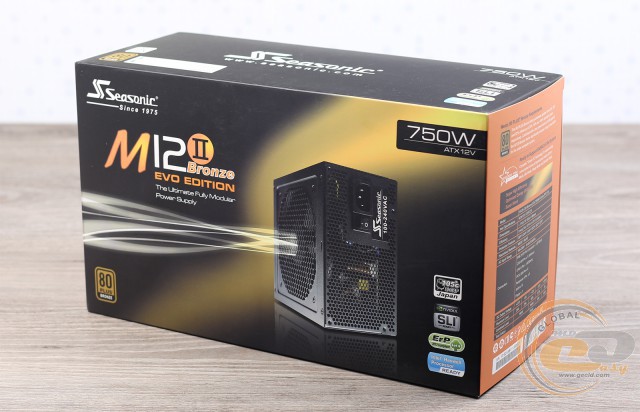

Seasonic M12II-750 Bronze Evo Edition поставляется в прочной картонной коробке средних размеров, которая надежно защищает устройство от возможных повреждений во время транспортировки. Как всегда, она отличается качественной полиграфией и отличной информативностью.

Seasonic M12II-750 Bronze Evo Edition (SS-750AM2)

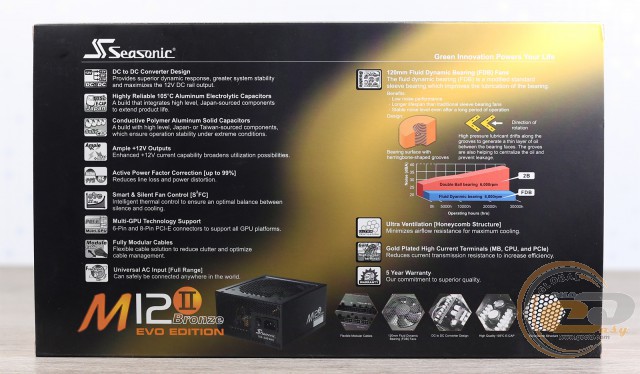

Кроме описания электротехнических характеристик и конфигурации выходных кабелей, здесь также можно обнаружить довольно внушительный список особенностей блока питания и используемых в нем технологий. Предлагаем ознакомиться с самыми интересными и важными пунктами:

  • DC to DC Converter Design − используется современная схемотехника с одной мощной линией +12В на выходе, из которой на основе преобразователей постоянного напряжения формируются остальные номиналы;
  • Highly Reliable 105°С Aluminum Electrolytic Capacitors, Conductive Polymer Aluminum Solid Capacitors − во всех узлах установлены качественные японские конденсаторы, принадлежащие к высокотемпературным сериям;
  • Ample +12V Outputs − канал +12В выполнен в виде одной линии и имеет увеличенную нагрузочную способность, что позволит подключать к блоку питания современные производительные комплектующие;
  • Smart & Silent Fan Control [S2FC] − используется интеллектуальная система охлаждения, работа которой зависит от нагрева внутренних компонентов;
  • Multi-GPU Technology Support − наличие 6+2-контактных коннекторов PCIe для подключения дополнительного питания к видеокартам любого уровня;
  • Fully Modular Cables − полностью модульная система кабелей;
  • Universal AC Input [Full Range] − возможность работы в широком диапазоне входных напряжений (100 − 240 В);
  • 120mm Fluid Dynamic Bearing (FDB) Fans − наличие тихоходного вентилятора, основанного на гидродинамическом подшипнике;
  • 5 Years Warranty − 5 лет гарантии.

Seasonic M12II-750 Bronze Evo Edition (SS-750AM2)

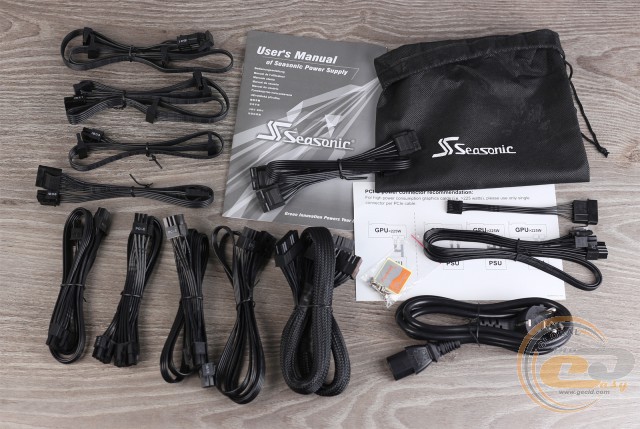

Комплект поставки модели Seasonic M12II-750 Bronze Evo Edition включает в себя все необходимые компоненты, которые могут понадобиться пользователю во время эксплуатации устройства, а именно:

  • сетевой шнур питания;
  • винты для крепления;
  • модульные кабели;
  • мешочек, предназначенный для хранения отстегивающихся проводов;
  • наклейка с логотипом компании;
  • руководство пользователя.

Внешний вид

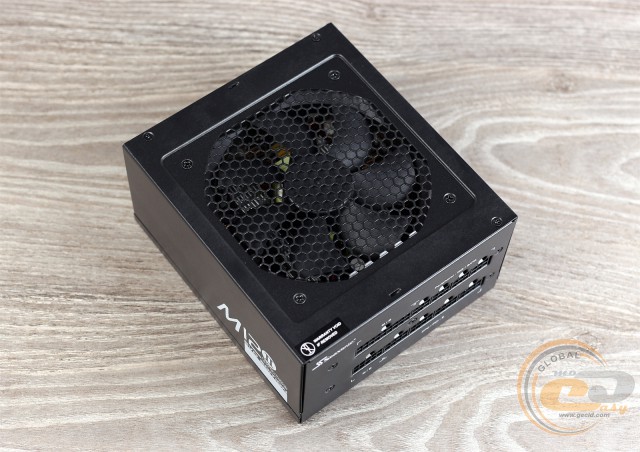

Seasonic M12II-750 Bronze Evo Edition (SS-750AM2)

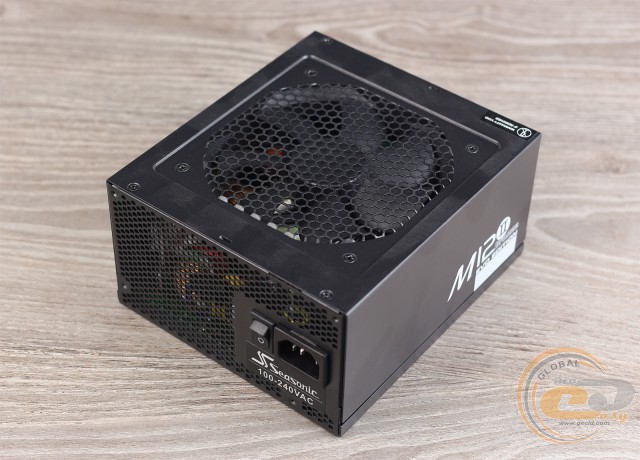

Корпус блока питания сделан из толстой стали и окрашен в черный матовый цвет. К качеству его сборки нет никаких вопросов: все панели хорошо обработаны и плотно подогнаны друг к другу. Расположение вентиляционных отверстий стандартное: перфорированные решетки можно обнаружить только на крышке и передней стенке корпуса. Через первую воздух поступает внутрь блока питания, а через вторую − выводится наружу. Они имеют структуру пчелиных сот, что теоретически должно уменьшить сопротивление потоку воздуха и положительно сказаться на акустических свойствах блока питания.

Seasonic M12II-750 Bronze Evo Edition (SS-750AM2)

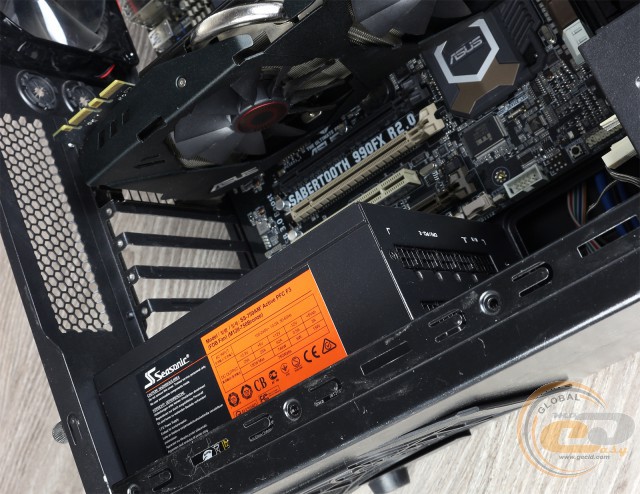

Модель Seasonic M12II-750 Bronze Evo Edition имеет чуть увеличенные размеры: 170 х 150 х 86 мм. Однако не будем забывать, что здесь используется полностью модульная система кабелей. К тому же эти лишние 10 мм длины все равно никак не скажутся на удобстве ее размещения в современных компьютерных корпусах.

Seasonic M12II-750 Bronze Evo Edition (SS-750AM2)

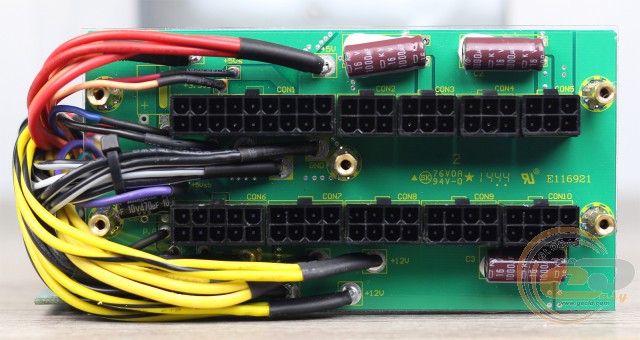

Как уже было сказано выше, все провода для подведения питания к комплектующим сделаны отстегивающимися. Такое техническое исполнение значительно упрощает процесс сборки системы и скрытой укладки проводов, особенно если речь идет о производительных конфигурациях. А именно для них и предназначена модель Seasonic M12II-750 Bronze Evo Edition.

Всего же на заднюю панель вынесено 10 разъемов, которые подписаны и имеют разную конструкцию. Ниже приводится предназначение каждого из них:

  • 18-контактный и 10-контактный («M/B») − для питания материнской платы;
  • четыре 6-контактных («Peripheral IDE / SATA») − для питания периферии;
  • четыре 8-контактных («CPU / PCI-E») − для дополнительного питания процессора и видеокарт.

Seasonic M12II-750 Bronze Evo Edition (SS-750AM2)

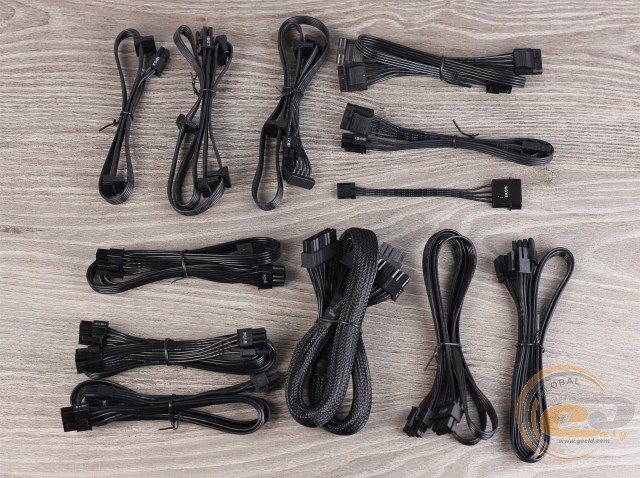

Все провода, за исключением используемого для питания материнской платы, имеют вид шлейфов, что делает их более гибкими по сравнению с традиционным вариантом с применением оплетки. Основные коннекторы питания представлены разборным 20+4-контактным разъемом ATX и двумя 8-контактными ATX12V (один из которых тоже является разборным). Однако самое интересное компания Sea Sonic Electronics приготовила для геймеров и владельцев мощных рабочих станций – сразу шесть 6+2-контактных коннекторов PCIe. Таким образом, от Seasonic M12II-750 Bronze Evo Edition удастся запитать три топовых видеокарты без применения дополнительных переходников. Хотя это же Seasonic, чему тут удивляться?

Конфигурация кабелей, предназначенных для питания периферии, тоже заслуживает только самых лестных слов. Доступных коннекторов очень много. Да и размещены они на проводах так, чтобы во время подсоединения комплектующих можно было задействовать минимальное их количество.

Доступные типы разъемов, а также длина кабелей приведены в таблице:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Модульные (отсоединяемые) кабели

20+4-контактный разъем питания ATX

1

60

4+4-контактный разъем питания ATX12V

1

65

8-контактный разъем питания ATX12V

1

65

два 6+2-контактных разъема PCIe

3

55-65

три разъема PATA

1

40-50-65

два разъема PATA

1

30-40

четыре разъема SATA

2

40-50-65-75

два разъема SATA

1

30-40

переходник PATA-FDD

1

10

Seasonic M12II-750 Bronze Evo Edition (SS-750AM2)

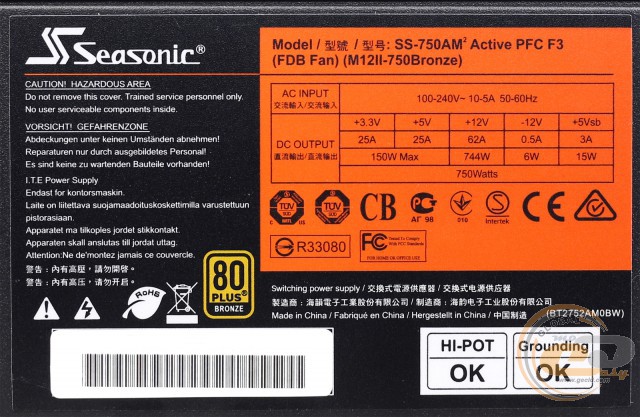

Теперь давайте более детально рассмотрим технические характеристики модели Seasonic SS-750AM2. Ее номинальная мощность составляет 750 Вт, при этом канал +12В выполнен в виде одной линии и рассчитан практически на такую же нагрузку – 744 Вт. В общем, здесь все сделано для того, чтобы у пользователя не возникло никаких проблем с подключением производительных комплектующих и их дальнейшим разгоном. Линии +3,3В и +5В имеют максимальную суммарную мощность 125 Вт, при этом каждая из них способна выдержать ток силой до 25 А. Для питания накопителей, приводов и другой периферии хватит вполне.

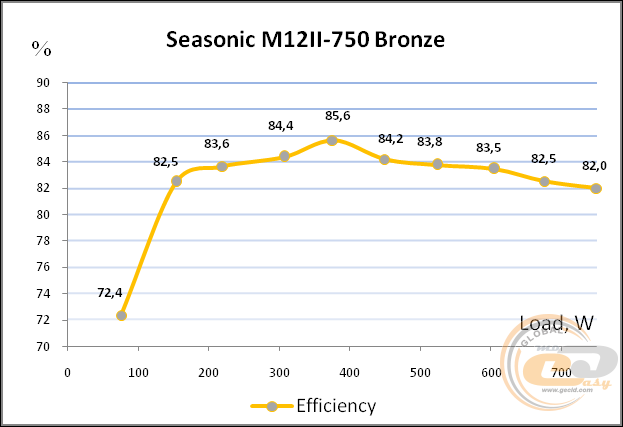

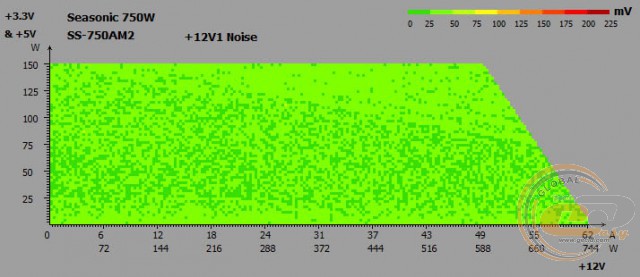

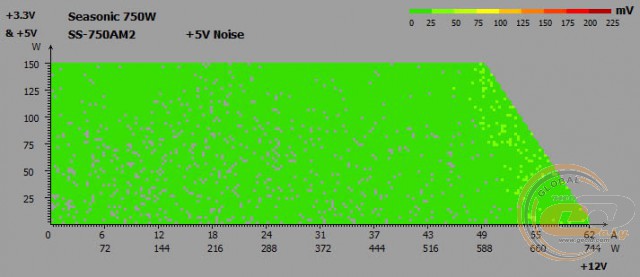

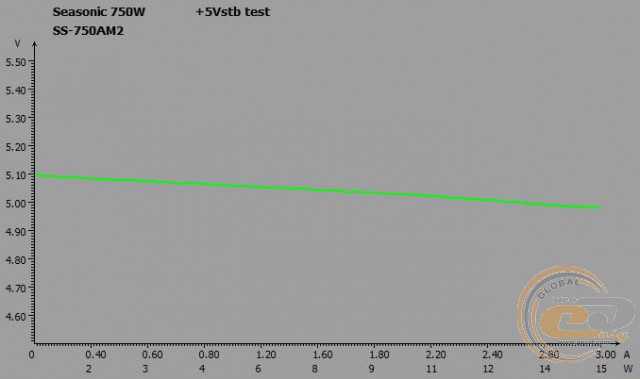

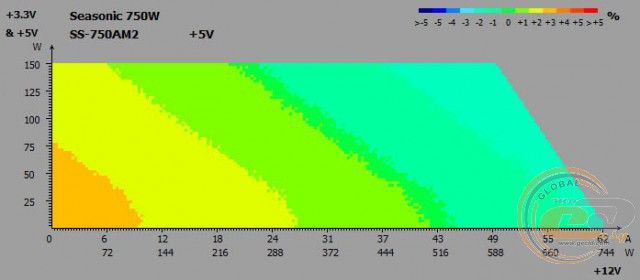

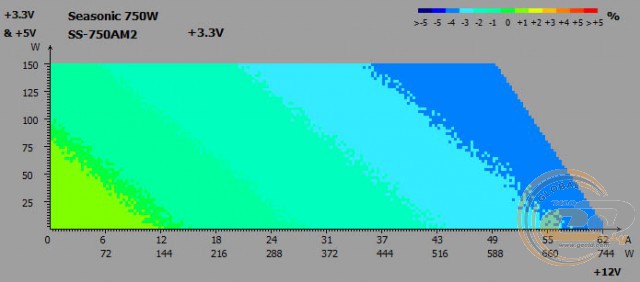

Seasonic M12II-750 Bronze Evo Edition соответствует стандарту 80 PLUS Bronze. Согласно его требованиям, КПД блока питания при нагрузках 20%, 50% и 100% от номинальной мощности не должен опускаться ниже 81%, 85% и 81% соответственно (для напряжения питания 230 В). Этот момент мы обязательно проверим чуть позже во время тестирования.

Также стоит отметить широкий диапазон входных напряжений (100 – 240 В), что позволяет отказаться от внешних стабилизаторов питания в условиях нестабильной электросети.

Внутреннее устройство

Seasonic M12II-750 Bronze Evo Edition (SS-750AM2)

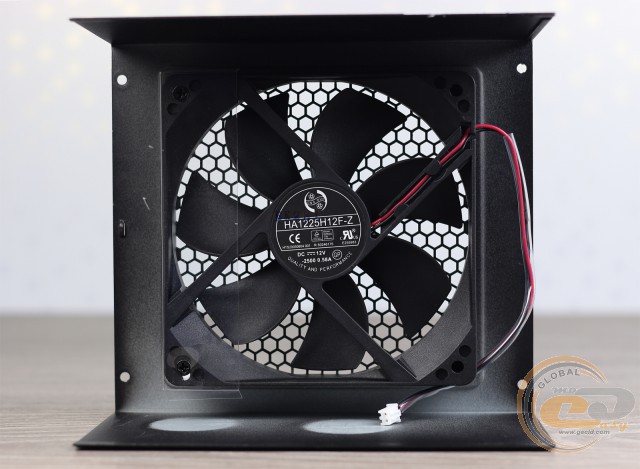

Для охлаждения внутренних компонентов используется 120-мм 7-лопастный вентилятор Hong Hua HA1225H12F-Z довольно большой мощности – почти 7 Вт. Он основан на гидродинамическом подшипнике (FDB), который по сравнению с обычной втулкой (Sleeve) является более надежным и тихим вариантом.

Вентилятор

Hong Hua HA1225H12F-Z

Тип подшипника

Гидродинамический (FDB)

Напряжение питания, В

12

Ток, А

0,58

Мощность, Вт

6,96

Максимальная скорость вращения, об/мин

2500

Воздушный поток, CFM

Уровень шума, дБ

Размеры, мм

120 х 120 х 25

Seasonic M12II-750 Bronze Evo Edition (SS-750AM2)

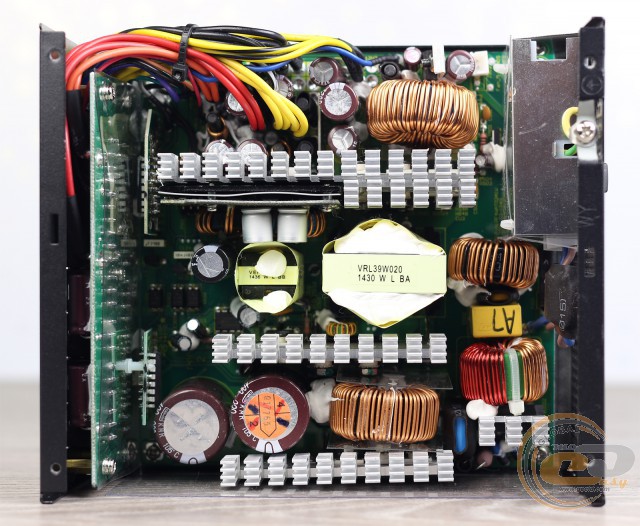

В отличие от младших моделей из серии Seasonic M12II Bronze Evo Edition, здесь применяется более прогрессивная платформа Seasonic AM2 на основе синхронного выпрямителя и с раздельной системой стабилизации питания. Все это должно обеспечить хорошие показатели на выходе, особенно под большими нагрузками.

Seasonic M12II-750 Bronze Evo Edition (SS-750AM2)

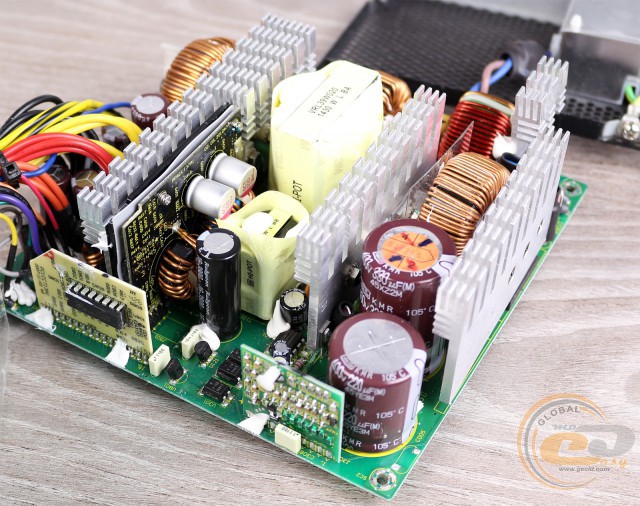

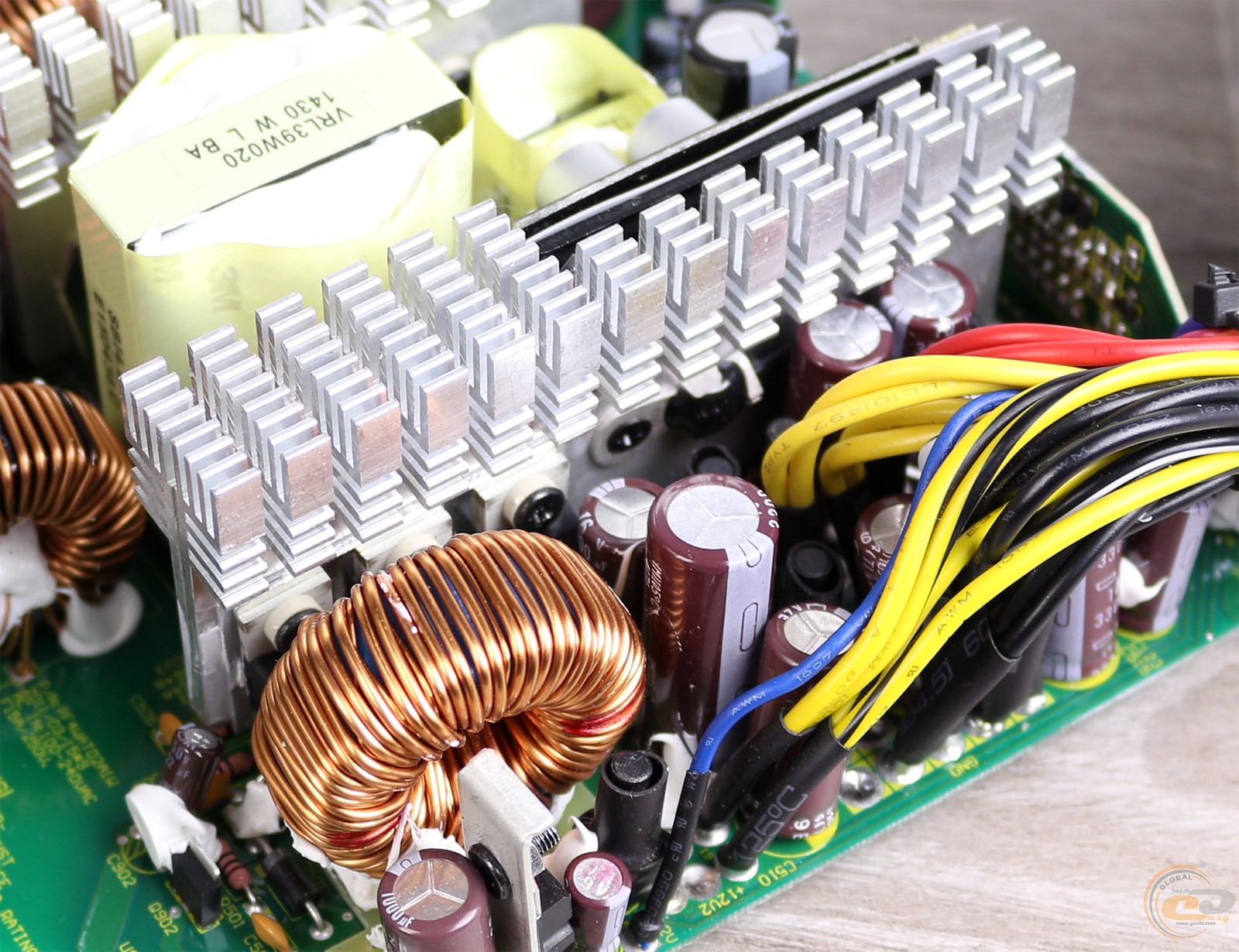

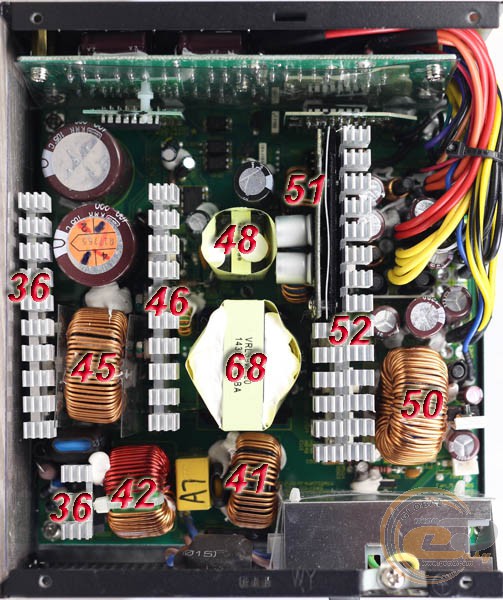

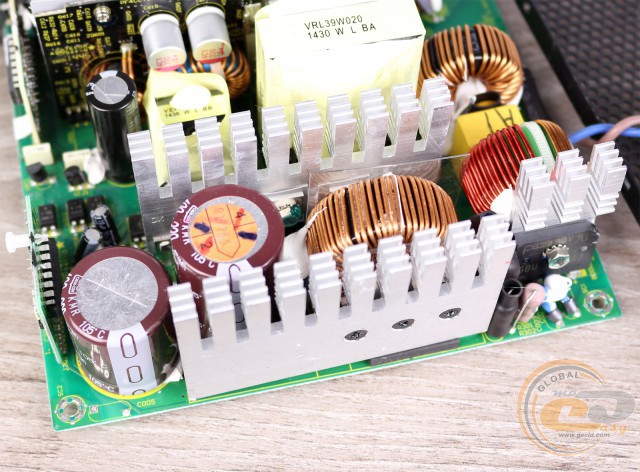

Как видно из фотографии, все группы силовых элементов оснащены отдельными алюминиевыми радиаторами. Даже в низковольтной части сравнительно «холодные» транзисторы на линиях +3,3В и +5В закрыты толстой металлической пластиной. Такое внимание к деталям не может не радовать.

К организации остальных узлов блока питания тоже нет никаких претензий. Несмотря на то, что данная модель нацелена на массового пользователя, здесь нет ни малейшего намека на экономию: все компоненты на месте и подобраны с большим запасом прочности; кругом установлены конденсаторы только японского производства. Более того, часть технических решений и даже целых структурных блоков позаимствована от устройств из «золотой» серии Seasonic G. Чтобы в этом убедиться, предлагаем рассмотреть конструкцию Seasonic M12II-750 Bronze Evo Edition более детально.

Seasonic M12II-750 Bronze Evo Edition (SS-750AM2)

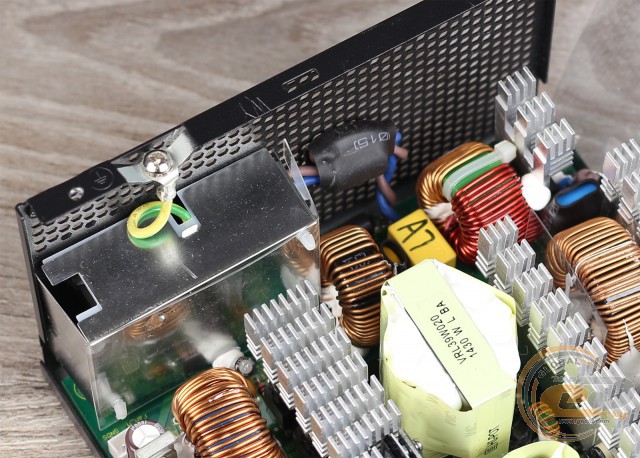

На входе установлен EMI-фильтр, который отвечает за сглаживание высокочастотных помех, излучаемых в сеть блоком питания. Также он несет на себе функции грозозащиты. Традиционно для решений Sea Sonic Electronics он разделен на две части. Одна группа элементов, которая включает в себя катушку, один X- и четыре Y-конденсаторы, расположена возле сетевой розетки и закрыта специальным кожухом. Вторая же (два больших дросселя, варистор, один X- и два Y-конденсаторы) находится непосредственно на главной печатной плате.

Seasonic M12II-750 Bronze Evo Edition (SS-750AM2)

Выпрямление входного электрического тока осуществляется посредством двух 8-амперных диодных сборок GBU 8J. За ними расположен модуль активной коррекции коэффициента мощности (APFC) и два высоковольтных конденсатора с характеристиками 330 мкФ х 400 В и 220 мкФ х 400 В. В итоге их общая емкость составляет 550 мкФ, что является отличным показателем для 750-ваттного устройства. Оба элемента принадлежат к высокотемпературной серии (до 105°С) и выпущены японской компанией Nippon Chemi-Con, качество продукции которой находится на очень высоком уровне.

Seasonic M12II-750 Bronze Evo Edition (SS-750AM2)

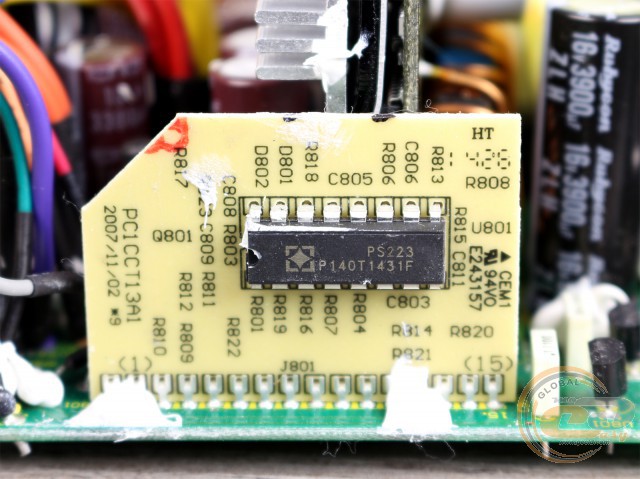

Работой главного преобразователя и APFC управляет контроллер Champion CM6802TX. За корректное функционирование дежурного источника питания (+5Vsb) отвечает чип Infineon ICE2QR4765. К сожалению, маркировку самих силовых компонентов данных узлов установить не удалось.

Seasonic M12II-750 Bronze Evo Edition (SS-750AM2)

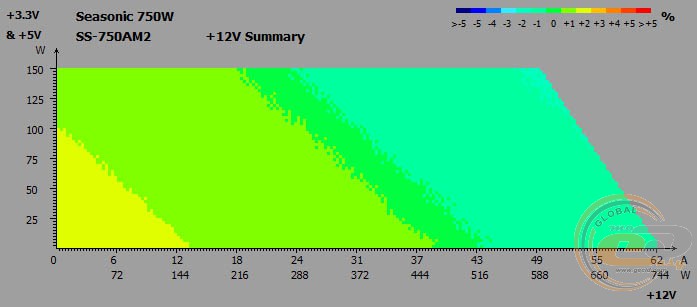

Низковольтная часть модели Seasonic SS-750AM2 построена по современному принципу на основе синхронного выпрямителя: на выходе формируется выделенная линия +12В, из которой в дальнейшем уже получаются напряжения +3,3В и +5В. Такая топология является наиболее актуальной для производительных блоков питания, поскольку позволяет получить максимальную мощность по каналу +12В. К тому же она предусматривает использование раздельной системы стабилизации напряжений питания, что позитивным образом скажется на их состоянии под большой нагрузкой.

Seasonic M12II-750 Bronze Evo Edition (SS-750AM2)

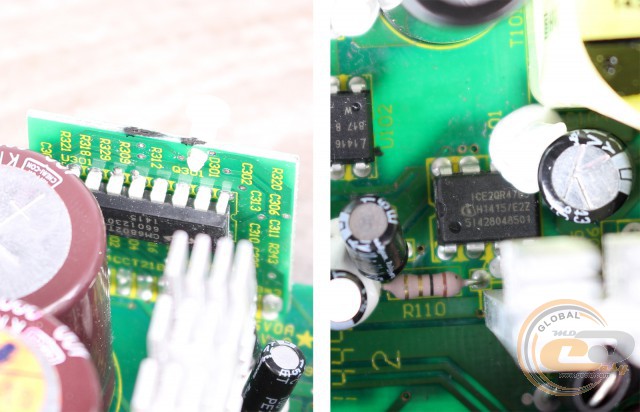

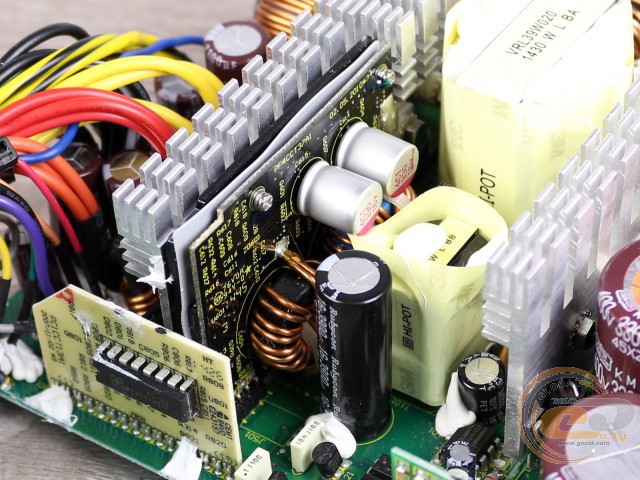

Узел с DC-DC-преобразователями выполнен в виде отдельной печатной платы, с одной стороны которой расположена их силовая часть, а с другой − компоненты LC-фильтров. В формировании напряжения +12В участвуют 5 диодных сборок SBR30A50CT, тогда как на линиях +3,3В и +5В используются уже более эффективные элементы – транзисторы.

Seasonic M12II-750 Bronze Evo Edition (SS-750AM2)

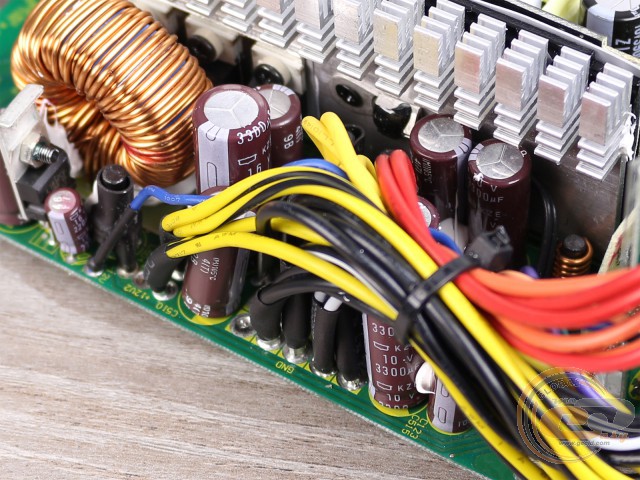

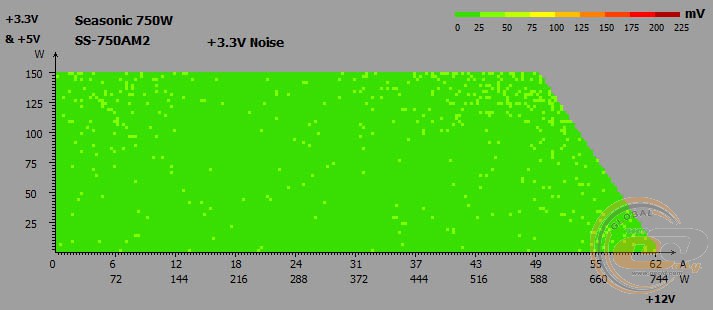

Фильтрация шумов на выходах блока питания осуществляется преимущественно конденсаторами с жидким электролитом (два твердотельных элемента обнаружены только на плате с DC-DC-преобразователями). Опять же, к их качеству не может быть никаких вопросов, поскольку в производителях числится все та же японская компания Nippon Chemi-Con. Да и сами конденсаторы рассчитаны на работу в среде с повышенной температурой (до 105°С), то есть имеют более продолжительный срок службы, чем их 85-градусные аналоги. Между прочим, гарантия на сам блок питания составляет 5 лет.

Seasonic M12II-750 Bronze Evo Edition (SS-750AM2)

Несколько дополнительных сглаживающих элементов (1000 мкФ х 16 В и 470 мкФ х 10 В) расположены непосредственно возле модульных разъемов.

Seasonic M12II-750 Bronze Evo Edition (SS-750AM2)

Согласно технической спецификации, модель Seasonic M12II-750 Bronze Evo Edition имеет все необходимые защиты (OVP, UVP, OPP, SCP, OCP и OTP), включая защиту от перегрузки и перегрева. Сам же узел основан на 4-канальном контроллере SITI PS223 и реализован на отдельной печатной плате.

Seasonic M12II-750 Bronze Evo Edition (SS-750AM2)

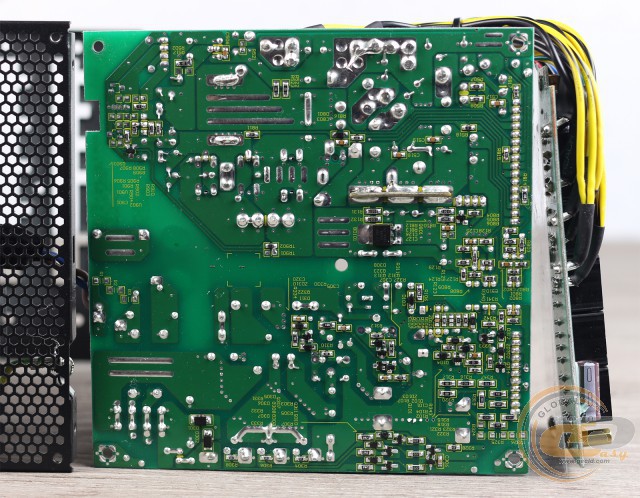

Качество пайки и монтажа компонентов, как всегда, безупречное. В этом плане продукцию компании Sea Sonic Electronics можно считать эталонной. Причем, как можно убедиться, уровень устройства не играет никакой роли.
