Обзор блока питания Seasonic S12II-500 (SS-500GB Active PFC)

Сделав обзоры двух OEM-моделей блоков питания компании Sea Sonic Electronics дошла очередь и до предложений в полноценной «коробочной» комплектации. В этой категории источников Seasonic насчитывается четыре серии: M12II, S12II, S12Energy+, M12. В чем заключатся отличия между ними, а также какие у них есть особенности, мы постараемся выявить в этом и последующих обзоров. Первой серией, которую мы рассмотрим, станет Seasonic S12II. Эта серия является, наверное, самой простой, но в тоже время самой большой. Она состоит сразу из четырех моделей мощностью от 330 Вт до 500 Вт, причем мы протестируем самое мощное решение - Seasonic S12II-500 (SS-500GB Active PFC).

Спецификация блока питания Seasonic S12II-500:

Производитель

Sea Sonic Electronics Co.

Модель

SS-500GB Active PFC F3

Тип

ATX12V v2.2

Номинальная мощность, Вт

500

Мощность по каналу 12В, Вт

408

Линий +12V

2, «виртуальные»

Выходы

+3.3V - 24A,
+5V - 24A,
+12V1 - 17A,
+12V2 - 17A,
-12V - 0.8A,
 +5VSB - 2.5A

PCI-E разъемов

2

SLI Ready

нет

CrossFire Certified

нет

Модульный

нет

КПД

>80%

Сертифицирован 80 PLUS

да

Коэффициент мощности (PF)

99%

Метод компенсации коэффициента мощности

Активный

Входное напряжение, В

100-240

Частота, Гц

50/60

Входной ток, А

9

Размер вентилятора, мм

120 х 120 х 25

Вентилятор

ADDA AD1212MB-A71GL

Уровень шума, дБ

38

Регулятор скорости вращения

есть

Электромагнитные безопасность и совместимость (EMI/EMC)

CE, FCC, C-tick

Соответствие RoHS (низкое содержание в припое свинца и кадмия)

есть

Размеры (ШхДхВ), мм

150х140х86

Комплектация

нет

Гарантия

5 лет (в Украине)

Сайт производителя

http://www.seasonic.com/

Seasonic S12II-500 (SS-500GB Active PFC)

Упаковка блока питания Seasonic S12II-500 качественно выполнена и хорошо оформлена. На ее лицевой стороне отмечена сертификация по программе 80 PLUS и наличие тихого 120 мм вентилятора.

Seasonic S12II-500 (SS-500GB Active PFC)

С обратной стороны упаковки приведен длинный перечень основных достоинств модели Seasonic SS-500GB. Из них всех можно выделить: высокий уровень КПД (до 85%), двухсторонний тип печатной платы, систему автоматического управления скоростью вращения вентилятора, универсальный разъем для PCI-E видеокарт, удобные переферийные разъемы питания, наличие высокотемпературного полимерного конденсатора в выходной цепи +12В, активный метод компенсации коэффициента мощности, 120 мм вентилятор на подшипнике качения, широкий диапазон входных напряжений 100-240 В, который позволяет использовать его в странах с разными стандартами сети, и 3 года гарантии, хотя для Украины этот срок продлен до 5 лет.

Seasonic S12II-500 (SS-500GB Active PFC)

На боковой стороне еще раз отмечается сертификация по программе 80 PLUS и наличие полимерного конденсатора. Напомним, что программа 80 PLUS подтверждает, что уровень КПД блока питания при нагрузках 20%, 50% и 100% не опускается ниже 80%, а коэффициент мощности - ниже 0,9.

Seasonic S12II-500 (SS-500GB Active PFC)

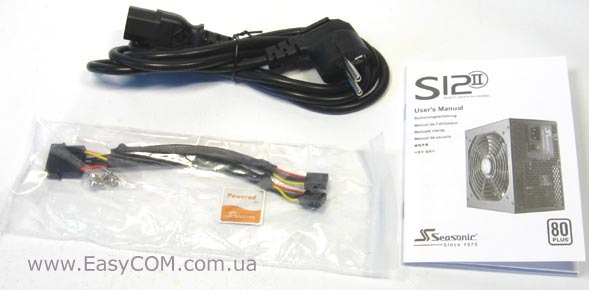

Комплектация у Seasonic SS-500GB небольшая: сетевой шнур, четыре винта для крепления в корпусе, инструкция, наклейка и переходник длиной 15 см с периферийного разъема питания на два для приводов FDD.

Seasonic S12II-500 (SS-500GB Active PFC)

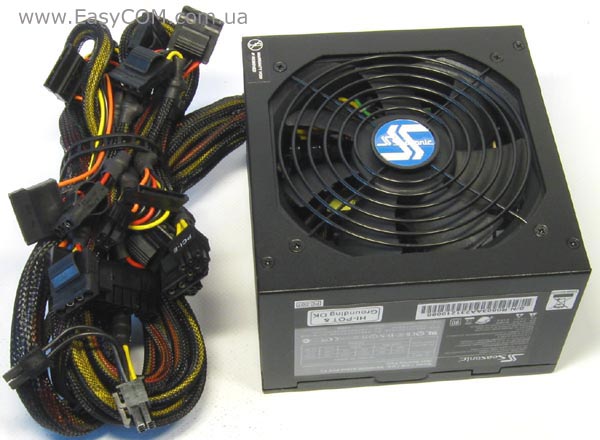

Корпус блока питания Seasonic SS-500GB выполнен из SECC стали, которая окрашена в черный цвет, причем поверхности придан матовый оттенок. Вентиляционная решетка также окрашена в черный цвет, а по-центру ее наклеен логотип компании. Все провода блока питания Seasonic S12II-500 спрятаны в нейлоновую оплетку, которая помогает защитить изоляцию от случайного повреждения и аккуратно удерживать все провода вместе.

Seasonic S12II-500 (SS-500GB Active PFC)

Задняя панель блока питания имеет вентиляционную решетку с шестигранными ячейками. Такой вид вентиляционной решетки создает наименьшее сопротивление воздушному потоку. Также на задней панели находится кнопка «подачи сетевого питания» на блок питания.

Seasonic S12II-500 (SS-500GB Active PFC)

Блок питания Seasonic S12II-500 имеет хороший набор разъемов. Есть, как 4-контактный, так и 8-контактный процессорные разъемы питания ATX12V, а также один 6-контактный и разборной универсальный 6+2-контактный разъем PCI Express для видеокарт. То есть без переходников можно будет запитать одну видеокарту Hi-End класса с двумя разъемами или два ускорителя из средней категории.

Seasonic S12II-500 (SS-500GB Active PFC)

Seasonic S12II-500 (SS-500GB Active PFC)

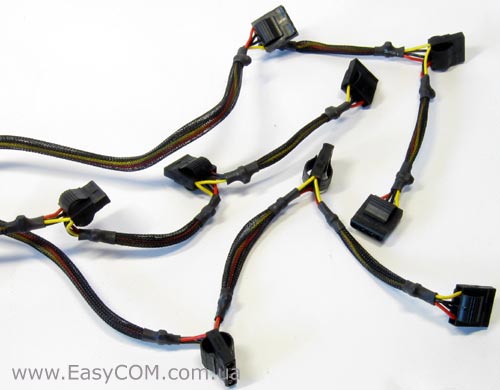

Для жестких дисков и внешних устройств также имеется достаточно большое число разъемов: девять для устройств PATA и шесть для устройств SATA. Разъемы периферийных устройств сделаны с «ушками» по бокам, что облегчает их отключение.

Разъемы и длина проводов блока питания Seasonic S12II-500:

Типы разъемов

Длина проводов до разъема (разъемов), см

24-контактный разъем питания

55

4-контактный разъем питания

51

8-контактный разъем питания

53

6-контактный разъем PCI-E

57

6+2-контактный разъем PCI-E

62

Три разъема для периферийных устройств

50-61-73

Три разъема для периферийных устройств

30-40-52

Три разъема для периферийных устройств

40-52-64

Три разъема для устройств SATA

40-50-60

Три разъема для устройств SATA

50-60-70

Seasonic S12II-500 (SS-500GB Active PFC)

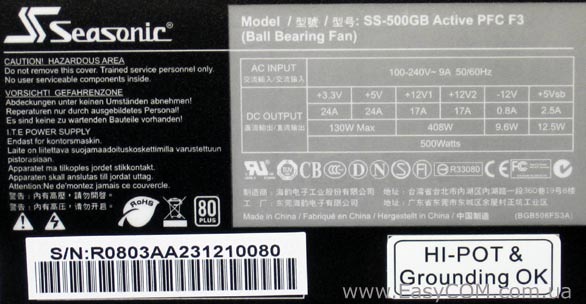

Судя по значениям на этикетке, 500 Вт блок питания Seasonic SS-500GB Active PFC F3 имеет две «виртуальные» линии питания 12В с общей мощностью до 408 Вт. Максимальная мощность линии 3,3В и 5В равна 130 Вт. Кроме того, на этикетке подчеркнута сертификация организациями CUL, TUV, CB и соответствие стандартам по содержанию вредных веществ RoHS и сертификация 80 PLUS, что подразумевает уровень КПД свыше 80% при загруженности блока питания на 20% и более.

Seasonic S12II-500 (SS-500GB Active PFC)

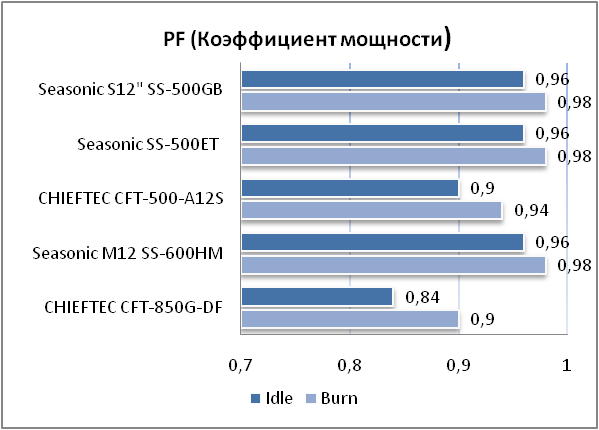

Блок питания Seasonic S12II-500 оснащен активным модулем компенсации PFC, который обусловит высокий коэффициент мощности, по спецификации составляющий 99%.

Seasonic S12II-500 (SS-500GB Active PFC)

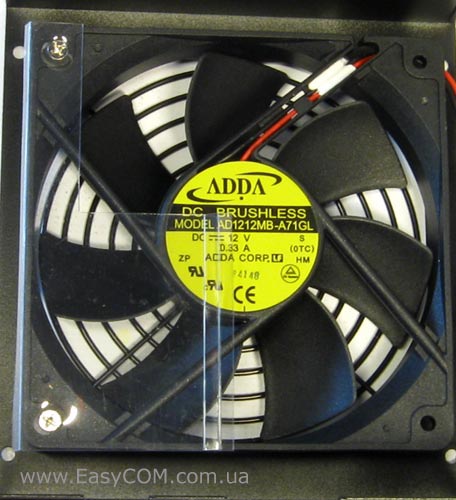

Для охлаждения греющихся элементов источника питания служит 120 мм вентилятор ADDA AD1212MB-A71GL на шарикоподшипнике. Максимальная скорость вращения вентилятора составляет 2050 об/мин, но благодаря автоматической системе управления он вращается гораздо медленнее. Ближняя к радиаторной решетке часть вентилятора закрыта пленкой, что должно поспособствовать более эффективному использованию нагнетаемого воздушного потока.

Спецификация вентилятора ADDA AD1212MB-A71GL:

 Модель

ADDA AD1212MB-A71GL

Размер, мм

120 x 120 x 25

Скорость вращения, об/мин

2050

Подшипник

шарикоподшипник

Напряжение, В

12

Ток, А

0,33

Мощность, Вт

3,96

Воздушный поток, CFM

80,5

Уровень шума, дБ

38

Вес, г

156

Seasonic S12II-500 (SS-500GB Active PFC)

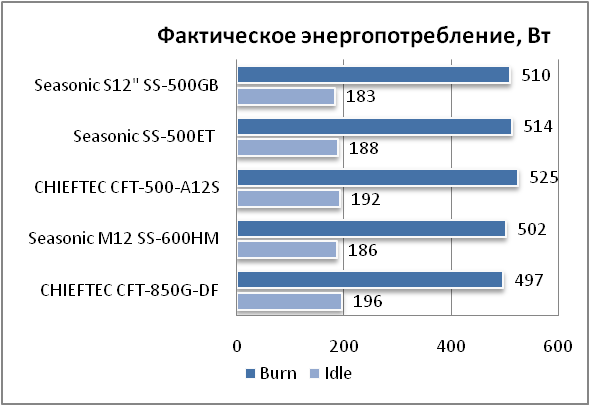

Судя по внутреннему содержанию, блок питания Seasonic S12II-500 не многим отличается от ОЕМ-модели Seasonic SS-500ET, которую мы уже рассматривали.

Seasonic S12II-500 (SS-500GB Active PFC)

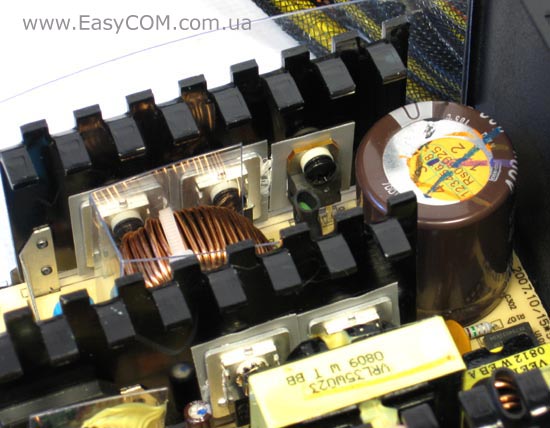

Для охлаждения полупроводниковых элементов служат не сильно большие алюминиевые радиаторы, верхний край которых разведен «гребенкой» в разные стороны. Для сочетания с корпусом, радиаторы окрашены в черный цвет.

Seasonic S12II-500 (SS-500GB Active PFC)

Эти радиаторы имеют довольно большую толщину, но полная покраска может немного ухудшить их эффективность.

Seasonic S12II-500 (SS-500GB Active PFC)

В цепи выпрямителя блока питания Seasonic SS-500GB установлен конденсатор средней емкости 300 мФ 400В. Все транзисторы в блоке питания аккуратно посажены на радиатор через термопрокладку, причем в месте контакта явно заметно наличие и термопасты.

Seasonic S12II-500 (SS-500GB Active PFC)

Как и обещал производитель, на выходе линии питания +12В установлен один фильтрующий полимерный конденсатор.
