Обзор блока питания Seasonic SS-400ET Active PFC

Сегодня мы протестируем еще один блок питания из уже знакомой нам по моделям Seasonic SS-350ET Active PFC F3 и Seasonic SS-500ET Active PFC F3 OEM-серии, которая соответствует стандарту ATX12V v2.2 и более высокому серверному EPS12V v2.9. В этот раз это будет источник питания мощностью 400 Вт Seasonic SS-400ET Active PFC. Напомним, что продукты OEM-серии компании Sea Sonic предназначены, в первую очередь, для интеграторов и распространяются в партиях от 10 штук. Таким образом, в рознице подобные блоки питания будет тяжело встретить, а вот в составе готовых производительных ПК, которые собраны на территории нашей страны, они должны появляться все чаще.

Из достоинств Seasonic SS-400ET, которые сильно отличают его от многих других решений примерно такой же мощности, является высокая эффективность, о которой частично говорит наличие сертификации 80 PLUS Bronze. Напомним, что программа 80 PLUS Bronze подтверждает, что уровень КПД блока питания при нагрузках 20%, 50% и 100% не опускается ниже 80%, а коэффициент мощности - ниже 0,9.

Seasonic SS-400ET Active PFC F3

Как уже отмечалось, блок питания Seasonic SS-400ET относится к OEM-серии, а это значит, что ни упаковки, ни дополнительной комплектации он не имеет. Поэтому владельцам, вероятнее всего, дополнительно понадобится приобрести шнур питания и отыскать несколько винтов, которые понадобятся при сборке компьютера «с нуля».

В отличие от решений менее известных производителей, корпус блока питания Seasonic SS-400ET выполнен из SECC стали и имеет привычные размеры 150х140х86 мм. Для охлаждения элементов блока питания применяется 120 мм вентилятор, который сверху прикрыт полноценной вентиляционной решеткой типа «гриль».

Задняя панель блока питания Seasonic SS-400ET имеет вентиляционную решетку с шестигранными ячейками - это создает воздушному потоку наименьшее сопротивление, что уменьшает шум и улучшает вентиляцию. Также на задней панели находится кнопка «подачи сетевого питания» на источник питания. Возле разъема для шнура сетевого питания находится надпись, сообщающая, что входное напряжение для устройства может быть в пределах от 100 В до 240 В. Это позволяет использовать этот источник питания в странах с разными стандартами питания. В целом исполнение задней панели блока питания Seasonic SS-400ET практически ничем не отличается от более мощных решений этой компании.

Спецификация блока питания Seasonic SS-400ET Active PFC:

Производитель

Sea Sonic Electronics Co.

Модель

SS-400ET Active PFC F3

Тип

ATX12V v2.2 & EPS12V v2.9

Номинальная мощность, Вт

400

Мощность по каналу 12В, Вт

360

Линий +12V

2, «виртуальные»

Выходы

+3.3V - 20A,
+5V - 20A,
+12V1 - 17A,
+12V2 - 17A,
-12V - 0.8A,
 +5VSB - 2.5A

PCI-E разъемов

Нет

SLI Ready

Нет

CrossFire Certified

Нет

Модульный

Нет

КПД

>80%

Сертифицирован 80 PLUS Bronze

Да

Коэффициент мощности (PF)

99%

Метод компенсации коэффициента мощности

Активный

Входное напряжение, В

100-240

Частота, Гц

50/60

Входной ток, А

6

Размер вентилятора, мм

120 х 120 х 25

Уровень шума, дБ

-

Регулятор скорости вращения (S2FC)

Есть

Электромагнитные безопасность и совместимость (EMI/EMC)

CE, FCC, C-tick

Соответствие RoHS (низкое содержание в припое свинца и кадмия)

Есть

Размеры (ШхДхВ), мм

150х140х86

Комплектация

нет

Ресурс, при полной загрузке и температуре окружающей среды @25° C, часов

>100 000

Гарантия

3 года

Сайт производителя

http://www.seasonic.com/

Seasonic SS-400ET Active PFC F3

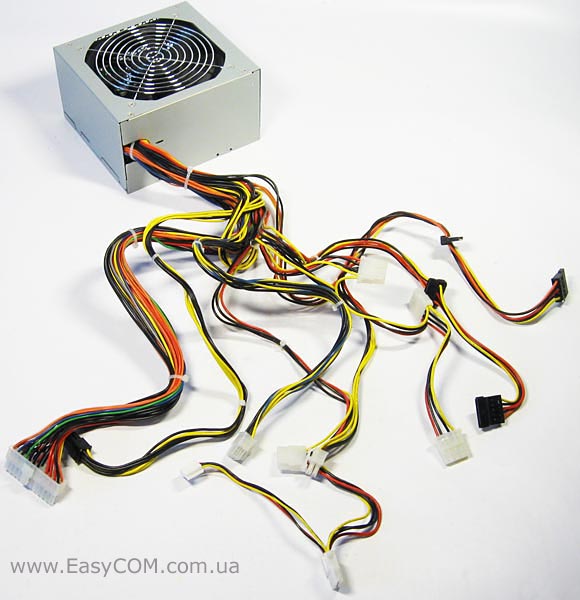

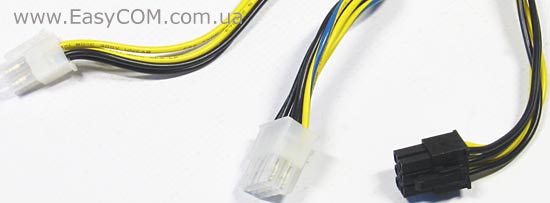

Можно заметить, что по сравнению с 350 Вт моделью блока питания у Seasonic SS-400ET провода стали длиннее и добавились несколько полезных разъемов, а именно 8-контактный разъем ATX12V процессорного питания и 6-контактный разъем PCI-E питания видеокарт.

Разъемы и длина проводов блока питания Seasonic SS-400ET:

Типы разъемов

Длина проводов до разъема (разъемов), см

24-контактный разъем питания

55

4-контактный разъем питания

55

8-контактный разъем питания

55

6-контактный разъем PCIE

60

Три разъема для периферийных устройств

30-45-55

Два разъема для периферийных устройств и один для приводов FDD

45-60-70 (FDD)

 2х Два разъема для устройств SATA

45-60

Таким образом, уже только по разъемам можно сделать вывод, что Seasonic SS-400ET позиционируется производителем, как источник питания для игровых систем с одним производительным видеоускорителем.

Seasonic SS-400ET Active PFC F3

Судя по значениям на этикетке, 400 Вт блок питания Seasonic SS-400ET Active PFC F3 имеет две «виртуальные» линии питания +12В с общей нагрузочной мощностью до 360 Вт. Максимальная мощность линии 3,3В и 5В равна 130 Вт. Положительным качеством, блока питания Seasonic SS-400ET Active PFC F3 можно считать, что он имеет отличную, как для своей мощности, нагрузочную способность основной +12 В линии питания.

По UL номеру E104405 можно проверить, что этот блок питания действительно произведен компанией SEA SONIC ELECTRONICS CO LTD. На этикетке подчеркнута сертификация организациями CUL, TUV, FCC и соответствие стандартам по содержанию вредных веществ RoHS, а также сертификацию 80 PLUS Bronze. Кроме того, здесь же можно заметить знаки-сертификации Укрстандартом и Росстандартом, что говорит о полном одобрении данного продукта к использованию на территории наших стран.

Seasonic SS-400ET Active PFC F3

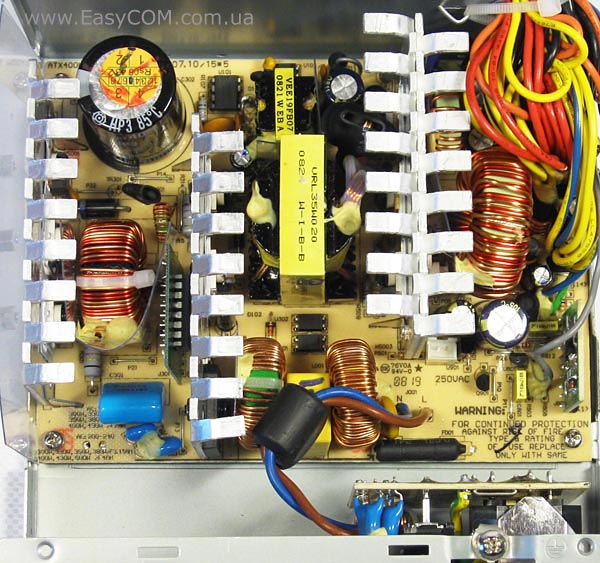

Блок питания Seasonic SS-400ET выполнен на однослойном PCB. Несмотря на относительно небольшую мощность блока питания, он оборудован достаточно габаритными алюминиевыми радиаторами, которые, видимо, устанавливаются во всей серии этих источников питания.

Seasonic SS-400ET Active PFC F3

К тому же, можно заметить, что компоновка платы блока питания Seasonic SS-400ET фактически идентична самому мощному решению этой серии. Единственным отличием, которое заметно не вооруженным глазом, является немного меньший дроссель на выходной стороне преобразователя. Также по маркировке видно, что использован другой трансформатор, хотя только по габаритам это не заметно.

Seasonic SS-400ET Active PFC F3

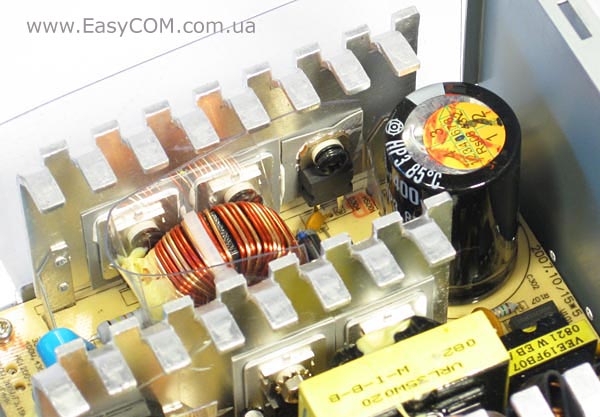

Можно рассмотреть, что в цепи выпрямителя установлен конденсатор 270 мкФ 400В.

Все транзисторы в блоке питания Seasonic SS-400ET аккуратно посажены на радиатор через термопрокладку, причем в месте контакта явно заметно наличие и термопасты.

Пайка в блоке питания Seasonic SS-400ET выполнена качественно, причем, как уже отмечалось, в соответствии со стандартами RoHS, что предполагает очень низкое содержание в припое кадмия и свинца.

Seasonic SS-400ET Active PFC F3

Также, к положительным качествам блока питания Seasonic SS-400ET можно отнести использование высокотемпературных конденсаторов с рабочей температурой до 105°С.

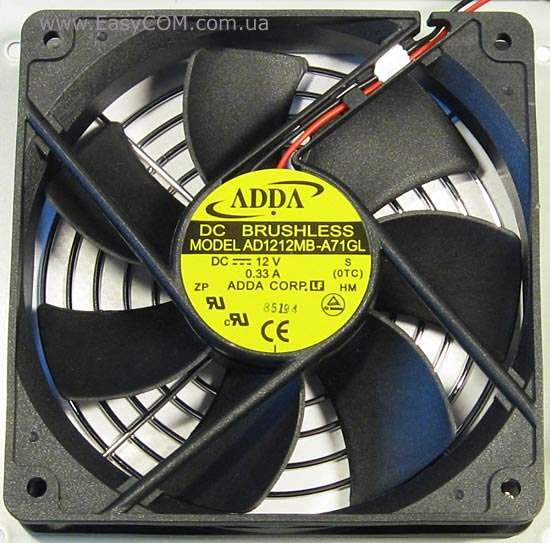

В качестве активного элемента охлаждения применяется, уже знакомая по блокам питания Seasonic, производительная модель 120 мм вентилятора ADDA AD1212MB-A71GL на шарикоподшипнике с семилопастной крыльчаткой.

Спецификация вентилятора ADDA AD1212MB-A71GL:

Модель

ADDA AD1212MB-A71GL

Размер, мм

120 x 120 x 25

Скорость вращения, об/мин

2050

Подшипник

шарикоподшипник

Напряжение, В

12

Мощность, Вт

3,96

Воздушный поток, CFM

80,5

Уровень шума, дБ

38

Вес, г

156

Во время тестирования блок питания Seasonic SS-400ET, как и остальные модели этой компании, работал очень тихо, в чем, отчасти, заслуга автоматической системы управления скоростью вращения.
