Обзор серверного блока питания Seasonic SS-400H1U Active PFC 80+

08-05-2009

К серверному оборудования всегда предъявлялись более высокие эксплуатационные требования, в частности по качеству и надежности. Раньше, чтобы перестраховаться серверные блоки питания делали помощнее, в итоге они имели большие габариты. С развитием сетей и увеличением количества серверов большой проблемой стало найти необходимое место под них. По этой причине сервера постарались по возможности компактизировать, а вместе с ними сильно уменьшились и источники питания. Со временем широкое распространение получили стоечные сервера c форм-фактором корпусов 19". Высота самого корпуса при этом может быть варьироваться от 1U до 10U. Индекс U (unit, в переводе «устройство») определяет размер в 44 мм. Блоки же питания к серверам бывают толщиной 1U или 2U.

В сегодняшнем обзоре мы впервые протестируем серверный блок питания хорошо известной компании Sea Sonic. Отметим, что в ассортименте продукции этой компании есть пять моделей размером 1U, отличающихся, конечно же, мощностью. Нам для тестирования досталась модель Seasonic SS-400H1U Active PFC 80+ мощностью 400 Вт соответствующего стандарту EPS1U v2.0.

Seasonic SS-400H1U Active PFC 80+

Компания Sea Sonic отмечает, что к особенностям Seasonic SS-400H1U относится:

  • Высокий КПД и адаптированность к промышленному использованию;
  • Модульное подключение кабелей;
  • Вентиляторы на шарикоподшипниках с широким диапазоном рабочих температур;
  • Низкий уровень шума;
  • Автоматическая система управления скоростью вращения вентилятора (S2FC);
  • Минимальная нагрузка на линию 3,3 В равна нулю;
  • Защита от короткого замыкания на всех выходах;
  • Защита от перенапряжения;
  • Защита от перегрузки.

Спецификация блока питания Seasonic SS-400H1U Active PFC 80+:

Производитель

Sea Sonic Electronics Co.

Модель

SS-400ET Active PFC 80+

Тип

ATX12V v2.2 & EPS1U v2.1

Номинальная мощность, Вт

400

Мощность по каналу 12В, Вт

348

Линий +12V

2, «виртуальные»

Выходы

+3.3V - 20A,
+5V - 21A,
+12V1 - 16A,
+12V2 - 17A,
-12V - 0.8A,
 +5VSB - 3A

PCI-E разъемов

1

SLI Ready

Нет

CrossFire Certified

Нет

Модульный

Да

КПД

83 (120-240 В)
80 (100-120 В)

Сертифицирован 80 PLUS

Да

Коэффициент мощности (PF)

99%

Метод компенсации коэффициента мощности

Активный

Входное напряжение, В

100-240

Частота, Гц

50/60

Входной ток, А

7

Размер вентилятора, мм

38 х 38

Уровень шума, дБ

-

Регулятор скорости вращения вентилятора

Есть (S2FC)

Электромагнитные безопасность и совместимость (EMI/EMC)

CE, FCC, С-tick

Защита от короткого замыкания

Есть на всех выходах

Защита от перенапряжения

Есть

Защита от перегрузки

Есть

Соответствие RoHS (низкое содержание в припое свинца и кадмия)

Есть

Размеры (ШхДхВ), мм

100 х 235 х 40

Комплектация

2 винта, крепление

Ресурс, при полной загрузке и ≈25° C окружающей среды, исключая вентилятор

>100 000 часов

Гарантия

3 года

Сайт производителя

http://www.seasonic.com/

Seasonic SS-400H1U Active PFC 80+

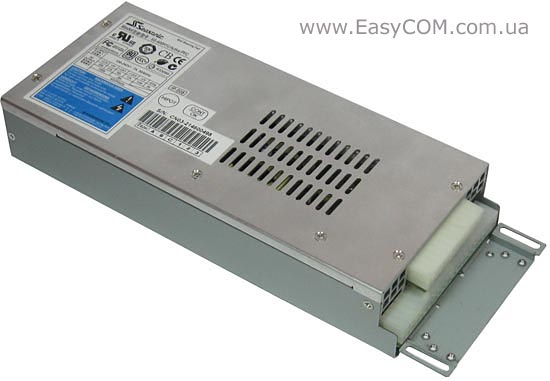

Внешне блок питания Seasonic SS-400H1U не особо выделяется среди других серверных моделей. Со стороны разъемов к блоку питания прикручено специальное крепление, которое идет вместе с ним в комплекте. Корпус блока питания выполнен из SECC стали. На верхней крышке корпуса имеется вентиляционная решетка.

Seasonic SS-400H1U Active PFC 80+

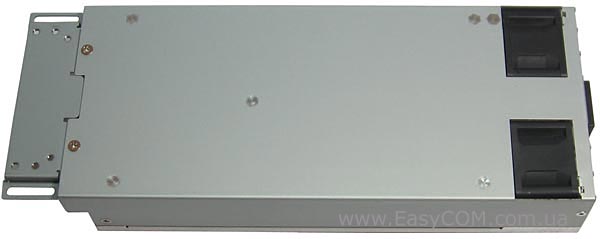

А вот на нижней стороне блока питания Seasonic SS-400H1U нет вентиляционной решетки.

В комплекте с блоком питания Seasonic SS-400H1U прилагается три шлейфа питания с модульным разъемом.

Seasonic SS-400H1U Active PFC 80+

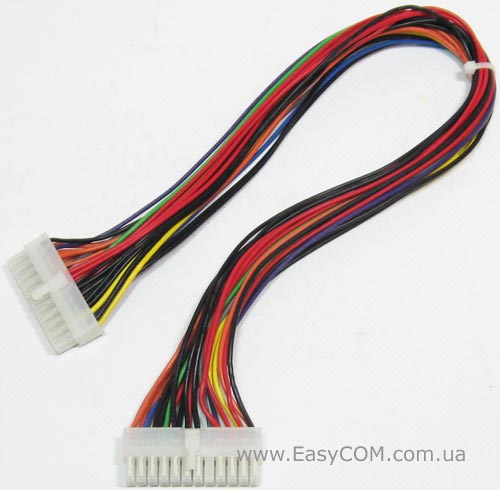

24-контактный разъем ATX питания материнской платы

8-контактный и 4-контактный разъемы ATX12V для питания процессора, а также 6-контактный разъем PCIE

Пять разъемов PATA, четыре SATA и один FDD

Разъемы и длина проводов блока питания Seasonic SS-400H1U:

Типы разъемов

Длина проводов до разъема (разъемов), см

24-контактный разъем питания

45

4-контактный разъем питания

45

8-контактный разъем питания

45

6-контактный разъем PCIE

60

Два разъема для периферийных устройств

45-60

Два разъема для периферийных устройств

35-50

Разъем для периферийного устройства и один для приводов FDD

45-60 (FDD)

Два разъема для устройств SATA

45-60

Seasonic SS-400H1U Active PFC 80+

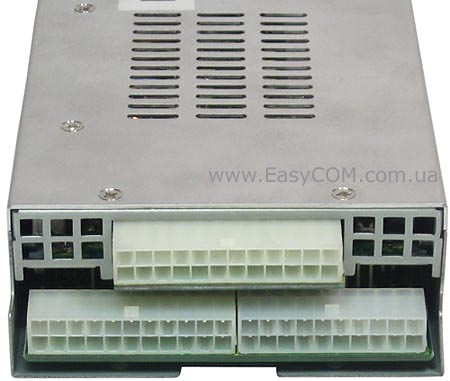

C передней стороны блока питания  Seasonic SS-400H1U выведены три модульных разъема к которым и подключаются все кабеля.

Seasonic SS-400H1U Active PFC 80+

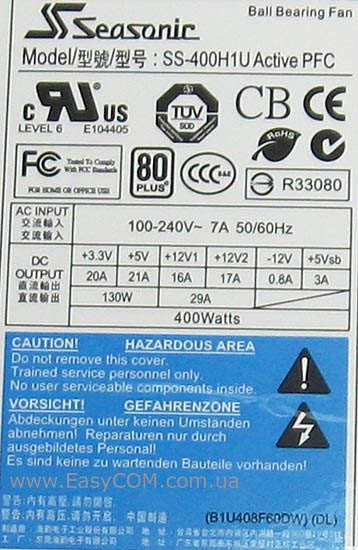

На этикетке блока питания Seasonic SS-400H1U F3, как принято, приведена таблица нагрузочных мощностей всех выходов. Судя по приведенной информации, блок питания имеет две «виртуальные» линии питания +12В с общей нагрузочной мощностью до 348 Вт. Максимальная мощность линий 3,3В и 5В равна 130 Вт. Входное напряжение для Seasonic SS-400H1U F3 может находится в диапазоне от 100 В до 240 В. Это позволяет использовать источник питания в странах с разными стандартами питания.

По UL номеру E104405 можно проверить, что этот блок питания произведен на фабрике компании SEA SONIC ELECTRONICS CO LTD. На этикетке подчеркнута сертификация организациями TUV и FCC, соответствие стандартам по содержанию вредных веществ RoHS, а также сертификацию 80 PLUS.

Напомним, что программа 80 PLUS подтверждает, что уровень КПД блока питания при нагрузках 20%, 50% и 100% не опускается ниже 80%, а коэффициент мощности - ниже 0,9.

Seasonic SS-400H1U Active PFC 80+

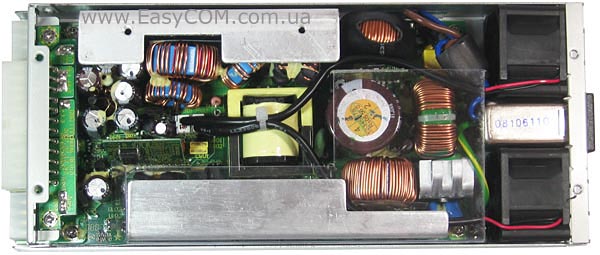

Элементы в блоке питания Seasonic SS-400H1U размещаются очень плотно. Схема устройства распаяна на двухслойном PCB, причем пайка выполнена в соответствии со стандартами RoHS, что предполагает очень низкое содержание в припое кадмия и свинца.

Seasonic SS-400H1U Active PFC 80+

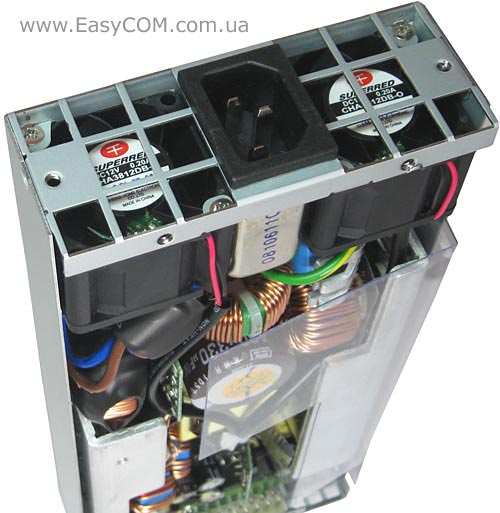

Для охлаждения блока питания Seasonic SS-400H1U используются два высокопрофильных, но небольших, всего 40 мм, вентилятора SUPERRED CHA3812DB-O. Вентиляторы основаны на шарикоподшипнике с широким рабочим температурным диапазоном. При этом вентиляционная решетка на задней панели блока питания Seasonic SS-400H1U выполнена максимально открытой, чтобы она не препятствоала выходу нагретого воздуха и не создавался лишний шум.

Seasonic SS-400H1U Active PFC 80+

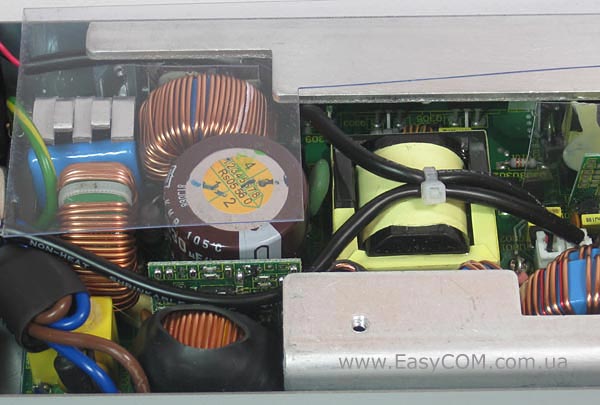

В цепи выпрямителя установлен один конденсатор 330 мкФ 400 В производства NIPPON CHEMI CON с высокой рабочей температурой до 105°С.

Seasonic SS-400H1U Active PFC 80+

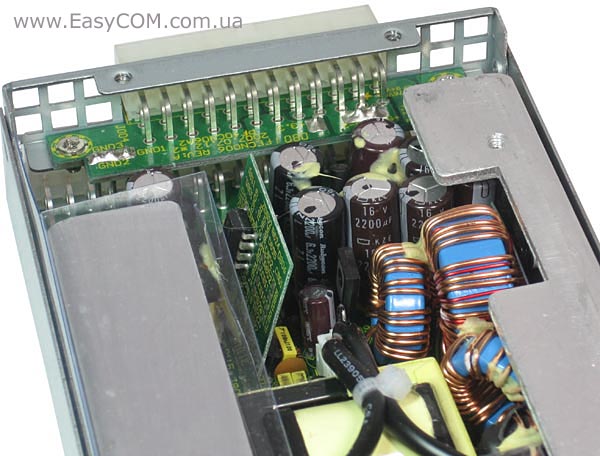

В выходной цепи блока питания также установлены высокотемпературные конденсаторы производства Rubycon и KZE.

Seasonic SS-400H1U Active PFC 80+

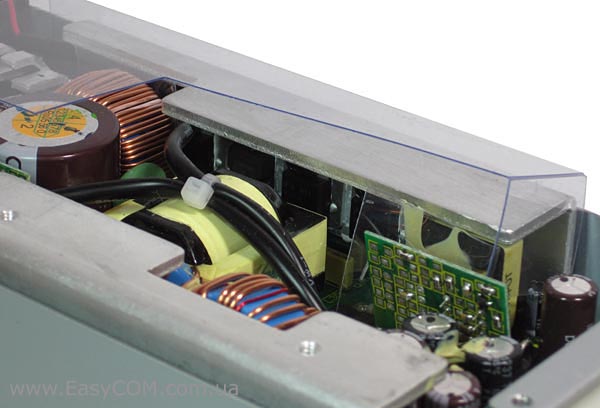

В качестве пассивного элемента системы охлаждения применяются изогнутые алюминиевые пластины относительно большой толщины. Транзисторы и диодные сборки блока питания для лучшей теплопередачи «посажены» на радиаторы через термопасту.

Тестирование

За неимением в наличии полноценного нагрузочного стенда, для тестирования мы использовали компьютерную систему с одной видеокартой Radeon HD 4870 и разогнанным до 4 ГГц четырехъядерным процессором. Хотя в данном тесте, по сути, использовалась не серверная, а игровая конфигурация. Но ее энергопотребления вполне достаточное, чтобы продемонстрировать возможности блока питания подобной мощности.

Тестовая конфигурация, выполняющая роль нагрузки блока питания:

Материнская плата

GIGABYTE GA-EP45T-DS3R (LGA775, Intel P45, DDR3, ATX)

Процессор

Intel Core 2 Quad Q9550 (LGA775, 2,83 ГГц, L2 2х6 Мб) @4 ГГц

Кулер

Noctua NH-U12P

Оперативная память

2x DDR3-2000 Kingston KHX16000D3T1K3 1024 MБ

Видеокарта

2х Sapphire Radeon HD 4870 512M GDDR5

Жесткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Корпус

Spire SwordFin SP9007B с двумя 120 мм вентиляторами

C помощью цифрового мультиметра MASTECH MY64 мы проводили замеры напряжений на основных линиях питания +12В; +5В; +3,3В, а прибором Seasonic Power Angel определяли коэффициент мощности и общую мощность потребления всей системой вместе с блоком питания.

Измерение величин напряжения и мощности потребления проводились в режиме максимальной нагрузки и в простое. Максимальную нагрузку на систему мы пытались создать с помощью утилиты проверки стабильности видеоускорителей FurMark и стресс-теста FPU тестового пакета Everest.

Для блока питания Seasonic SS-400H1U мы получили следующие результаты:

Основные линии питания



+12V

+5V

+3.3V



В

Отклонение, %

В

Отклонение, %

В

Отклонение, %

Idle

12,22

+1,8

5,04

+0,8

3,33

0,9

Burn

12,21

+1,175

5,05

+1

3,32

 0,6

Блок питания Seasonic SS-400H1U F3 на отлично прошел проверку предложенной игровой конфигурацией, только с «легкими» отклонениями напряжений. Причем сами отклонения напряжений на +12В находились в рамках ±2%, а на линиях питания +5В и +3,3В и вовсе в пределах ±1%, что более чем укладывается в рекомендации стандарта EPS1U v2.1.

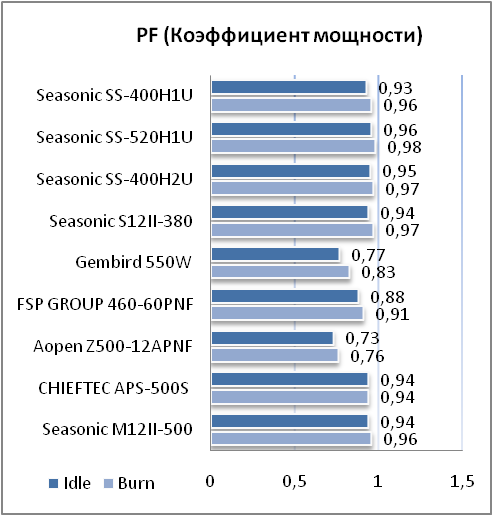

Активный модуль компенсации реактивной мощности отлично выполняет свои функции, поддерживая коэффициент мощности на очень высоком уровне.

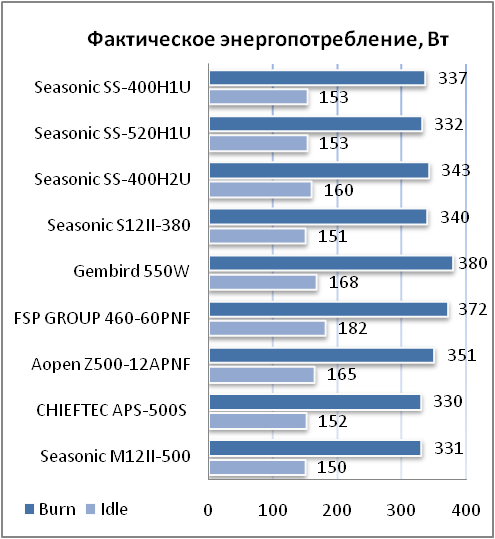

Блок питания Seasonic SS-400H1U имеет достаточно высокую эффективность. В этом качестве он явно превосходит блоки питания с пассивной коррекцией коэффициента мощности, но немного уступает блокам питаниям для обычных компьютерных систем большей мощности.

Уровень шума блока питания Seasonic SS-400H1U, как для серверной модели можно считать низким, а в общем он может быть охарактеризован как средний.

Напоследок, блок питания Seasonic SS-400H1U F3 был протестирован на соответствие стандарту ENERGY STAR Ver. 4.0, который требует обеспечить потребление системой в режиме Standby (в выключенном состоянии) до 2 Вт, а в Sleep (спящем) режиме до 4 Вт. Как оказалось, Seasonic SS-400H1U F3 полностью удовлетворяет этим требованиям.

Выводы

Серверный блок питания Seasonic SS-400H1U Active PFC 80+ представляет из себя качественно выполненное надежное решение. Реальная мощность этого источника питания скорее всего даже немного превосходит заявленную, что обусловливает запас, а значит и более продолжительную работу. Уровень шума Seasonic SS-400H1U, как для серверной модели достаточно низки и относительно комфортный, несмотря на небольшой размер и высокую скорость вращения вентиляторов системы охлаждения. Главное, что в блоке питания Seasonic SS-400H1U предусмотрены все основные нюансы, которые необходимы для работы в сервере даже в промышленных условиях. Перечень основных его достоинств смотрите ниже.

К достоинствам можно отнести:

  • качественную сборку;
  • активный метод компенсации реактивной мощности;
  • высокий КПД;
  • соответствие стандартам RoHS;
  • модульное подключение кабелей;
  • вентиляторы на шарикоподшипниках с широким рабочим температурным диапазоном;
  • средний уровень шума;
  • автоматическая система управления вентиляторами (S2FC);
  • реализация всех основных защит;
  • разъем PCIE для производительных видеокарт.

Автор: Дмитрий Масюк

Выражаем благодарность компании «Синтекс» (дистрибутору Sea Sonic Electronics в Украине) за предоставленный для тестирования блок питания Seasonic SS-400H1U Active PFC 80+.

Выражаем благодарность компании Kingston за предоставленную для тестирования оперативную память Kingston DDR3-2000 KHX16000D3T1K3.
