Обзор и тестирование блока питания Seasonic SS-400L1U

Источник питания Seasonic SS-400L1U, о котором пойдет речь в данном обзоре, принадлежит к семейству промышленных серверных решений. Возможно, не самый массовый класс, однако весьма интересный. Дело в том, что разработка таких устройств сопряжена с некоторыми сложностями. Во-первых, от них требуется бескомпромиссное качество питания на выходе. Во-вторых, компонентная база и система охлаждения должны иметь определенный запас прочности. И третий, пожалуй, самый важный фактор – жесткие ограничения в размерах корпуса. В частности, для однослотового варианта (формат 1U) высота блока питания не должна превышать 43 мм. Ну что ж, посмотрим, как со всем этим справились в компании Sea Sonic Electronics.

Seasonic SS-400L1U

Спецификация:

Модель

Seasonic SS-400L1U

Тип

Промышленный EPS12V

Номинальная мощность, Вт

400

Мощность по каналу 12В, Вт

384

Мощность линий +3,3В и +5В, Вт

100

Количество линий +12В

2

Выходы, А

+3,3В

20

+5В

20

+12В1, +12В2

18

-12В

0,3

+5Vsb

2,5

Входное напряжение питания, В

100 – 240

Частота, Гц

50 – 60

Входной ток, А

3,5 – 7

КПД, %

87 – 90

Сертифицирован 80 PLUS

Gold

Метод компенсации коэффициента мощности

Активный

Конфигурация системы выходных кабелей

Полностью модульная

Количество разъемов PCIe

1 (6-контактный)

Система охлаждения

На основе 40-мм вентилятора

Защиты

OVP, OPP, SCP

Размеры, мм

235 х 100 х 40

Внешний вид

Seasonic SS-400L1U

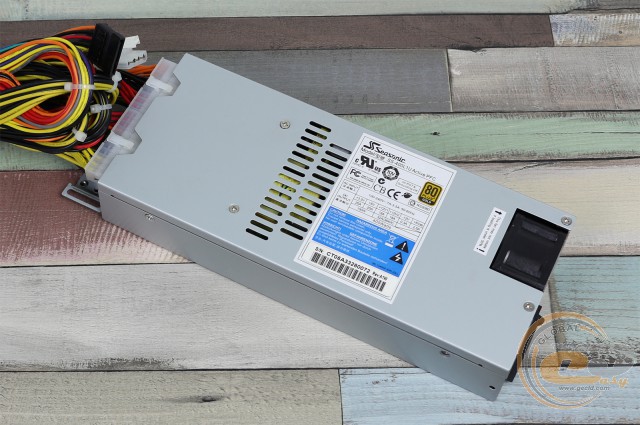

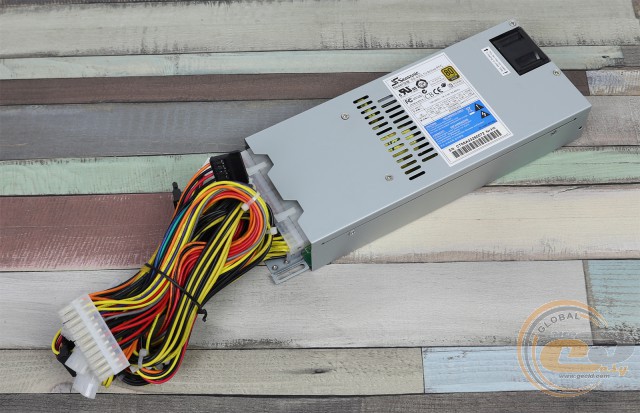

По конфигурации корпуса нетрудно догадаться, что блок питания Seasonic SS-400L1U принадлежит к промышленным решениям серверного типа. Причем в стойке он будет занимать всего лишь один слот (1U), что не характерно для таких мощных устройств. Забор воздуха осуществляется в передней части корпуса, а выброс – в задней. Также ряд вентиляционных отверстий можно обнаружить напротив силового трансформатора.

Seasonic SS-400L1U

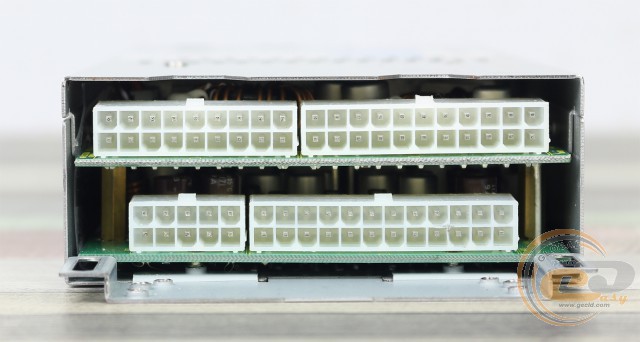

В конструкции выходных кабелей применен полностью модульный дизайн, что значительно упростит подключение комплектующих и дальнейшее обслуживание стоечного сервера.

Seasonic SS-400L1U

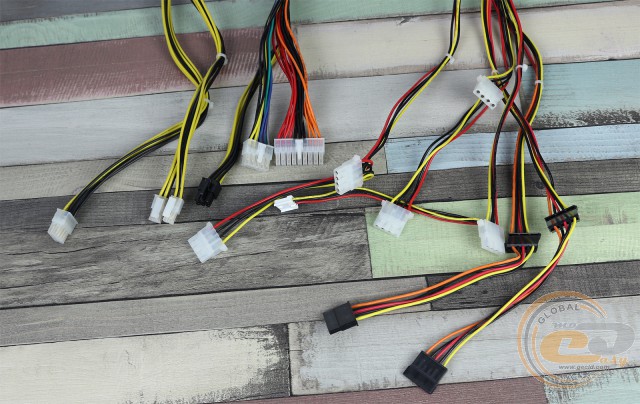

Количество доступных разъемов поражает своим разнообразием. С длиной проводов тоже полный порядок. В целом же конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

20+4-контактный разъем питания ATX

1

45

4+4-контактный разъем питания ATX12V

1

45

8-контактный разъем питания ATX12V

1

45

6-контактный разъем PCIe

1

60

два разъема PATA

1

45 – 60

два разъема PATA

1

35 – 50

два разъема SATA

2

45 – 60

один разъем PATA + FDD

1

45 – 60

Внутреннее устройство

Seasonic SS-400L1U

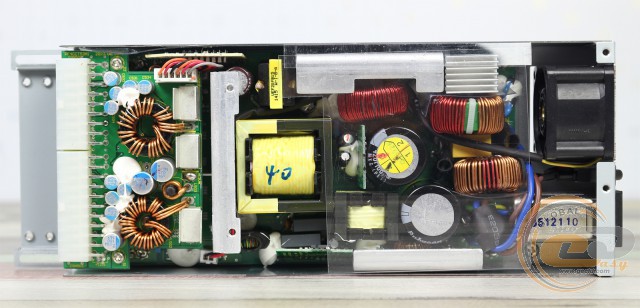

В основе Seasonic SS-400L1U лежит платформа собственной разработки, главными особенностями которой выступают очень плотная компоновка и использование новейших принципов преобразования энергии. В частности, речь идет о конвертере с резонансной схемой (LLC) и синхронном выпрямителе в низковольтной части. Если проводить аналогии с обычными блоками питания для настольных ПК, то это уровень исключительно топовых решений с КПД не ниже 90%. О таком же показателе энергоэффективности производитель заявляет и здесь.

Seasonic SS-400L1U Seasonic SS-400L1U

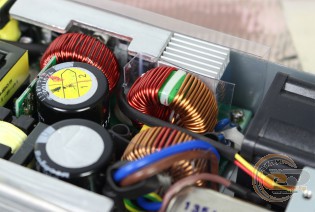

Большое внимание уделено и проблеме сглаживания электромагнитных помех, возникающих во время работы устройства, о чем свидетельствует наличие сразу трех каскадов в составе входного EMI-фильтра. В общей сложности он включает в себя шесть Y- и два X-конденсатора, три дросселя и варистор. Диодный мост вынесен ближе к стенке корпуса и оборудован отдельным радиатором. К слову, абсолютно все силовые элементы внутри Seasonic SS-400L1U имеют свой собственный охладитель.

Seasonic SS-400L1U Seasonic SS-400L1U

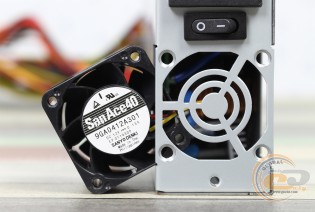

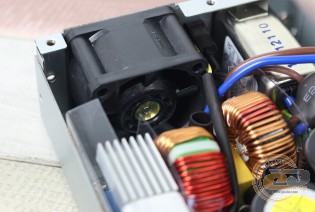

Даже относительно «холодные» транзисторы, принимающие участие в формировании напряжений +3,3В и +5В, и те закрыты П-образными металлическими пластинами. Не удивительно, что при таком внимании к системе охлаждения, при низких нагрузках блок питания переходит в пассивный режим работы. То есть вентилятор (модель Sanyo Denki 9GA0412A301 мощностью 1,56 Вт) перестает вращаться. А это, между прочим, не только уменьшение уровня шума, но и продление ресурса самой вертушки.

Seasonic SS-400L1U Seasonic SS-400L1U

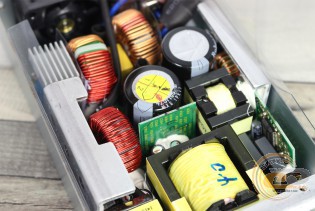

Центральное место на плате занимает главный преобразователь и его колебательный контур. Рядом с ними можно обнаружить трансформатор дежурного источника питания и модуль APFC. К сожалению, маркировку силовых компонентов рассмотреть не удалось. Можем лишь сказать, что в качестве основного ШИМ-контроллера выступает чип Infineon ICE2HS01G. Во всех узлах используются только японские конденсаторы от Nippon Chemi-Con и Rubycon и исключительно из высокотемпературных серий (до 105°С).

Несмотря на то, что синхронный выпрямитель предусматривает формирование одного выделенного канала +12В, производитель все же решил разделить его на две линии. В принципе, для серверного решения это не столь важно. Главное, что суммарная мощность, которую можно получить по линиям +12В, по-прежнему равняется практически номинальной мощности всего блока питания (в данном случае 96%).

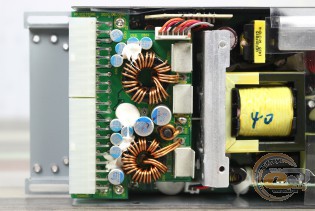

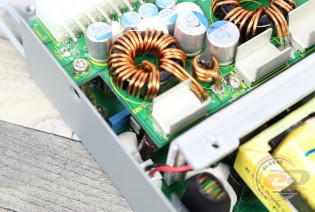

DC/DC-преобразователи напряжений вынесены на отдельную печатную плату. Отметим, что для лучшей эффективности сглаживания пульсаций на выходах блока питания в состав соответствующих фильтров дополнительно включены твердотельные конденсаторы.

Набор защит представлен следующими типами:

  • от повышенного выходного напряжения (OVP);
  • от короткого замыкания (SCP);
  • от перегрузки по мощности (OPP).
