Обзор блока питания Seasonic SS-520H1U Active PFC 80+

26-05-2009

Продолжаем тематику серверных источников питания, которую мы открыли в обзоре «одноюнитового» блока питания Seasonic SS-400H1U Active PFC 80+, тестированием блока питания Seasonic SS-520H1U Active PFC 80+ для систем такого же форма-фактора. Сегодняшняя модель также имеет самую маленькую высоту 1U, но ее мощность заметно больше - 520 Вт. Также примечательно, что Seasonic SS-520H1U соответствует стандартам EPS1U v2.1 и ATX12V v2.0, а не более новому ATX12V v2.2.

Seasonic SS-520H1U Active PFC 80+

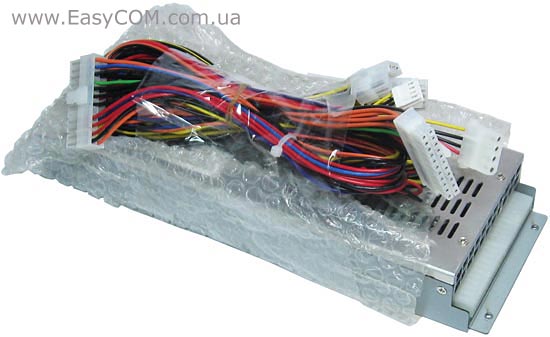

Блок питания Seasonic SS-520H1U не имеет упаковки, а поставляется как OEM-изделие.

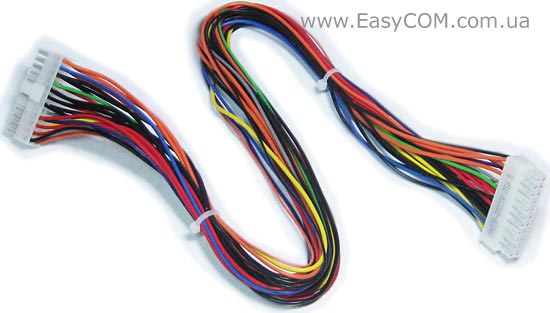

Модульный шлейф с 24-контактным разъемом ATX питания материнской платы.

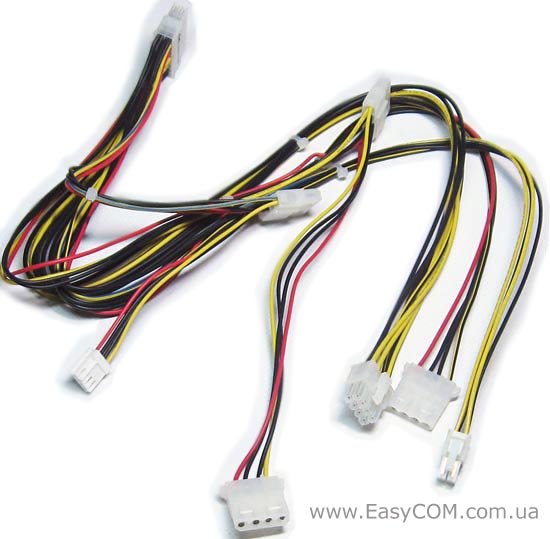

На втором модульном шлейфе находятся все остальные разъемы, которых не очень много, особенно, если учитывать, что мощность источника питания 520 Вт.

Разъемы и длина проводов блока питания Seasonic SS-520H1U:

Типы разъемов

Длина проводов до разъема (разъемов), см

24-контактный разъем питания

60

4-контактный разъем питания

55

8-контактный разъем питания

55

Один разъем для периферийных устройств

55

Два разъема для периферийных устройств

35-55

Разъем для периферийного устройства и один для приводов FDD

20-30 (FDD)

Seasonic SS-520H1U Active PFC 80+

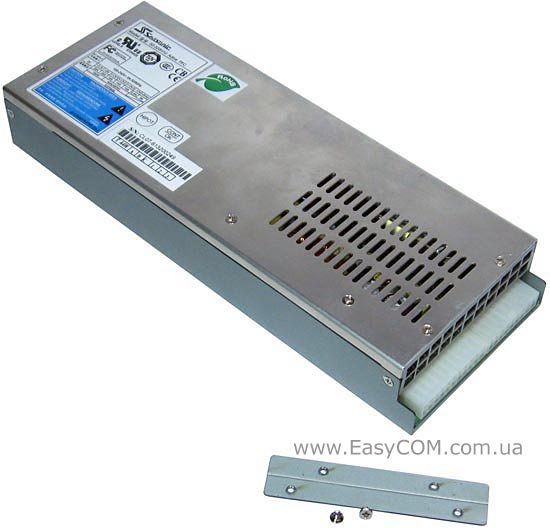

В комплекте поставки, вместе с кабелями к Seasonic SS-520H1U, имеется и соответствующее крепление с двумя винтами.

Внешне блок питания Seasonic SS-520H1U не особо выделяется среди других серверных моделей. Корпус блока питания выполнен из SECC стали. На верхней крышке корпуса имеется вентиляционная решетка.

Спецификация блока питания Seasonic SS-520H1U Active PFC 80+:

Производитель

Sea Sonic Electronics Co.

Модель

SS-520H1U Active PFC 80+

Тип

ATX12V v2.0 & EPS1U v2.1

Номинальная мощность, Вт

520

Мощность по каналу 12В, Вт

480

Линий +12V

3, «виртуальные»

Выходы

+3.3V – 20A,
+5V – 25A,
+12V1 – 14A,
+12V2 – 14A,
+12V3 – 15A,
-12V – 0.8A,
 +5VSB – 3A

PCI-E разъемов

Нет

SLI Ready

Нет

CrossFire Certified

Нет

Модульный

Да

КПД

>80%

Сертифицирован 80 PLUS

Да

Коэффициент мощности (PF)

99%

Метод компенсации коэффициента мощности

Активный

Входное напряжение, В

100-240

Частота, Гц

50/60

Входной ток, А

9

Размер вентилятора, мм

38 х 28

Уровень шума, дБ

-

Регулятор скорости вращения (S2FC)

Есть

Электромагнитные безопасность и совместимость (EMI/EMC)

CE, FCC, С-tick

Защита от короткого замыкания

Есть на всех выходах

Защита от перенапряжения

Есть

Защита от перегрузки

Есть

пульсации/шум

1%

Соответствие RoHS (низкое содержание в припое свинца и кадмия)

Есть

Размеры (ШхДхВ), мм

100 х 270 х 40

Комплектация

2 винта и крепление

Ресурс, при полной загрузке ≈25° C окружающей среды, исключая вентилятор

>100 000 часов

Гарантия

3 года

Сайт производителя

http://www.seasonic.com/

Компания Sea Sonic отмечает, что к особенностям Seasonic SS-520H1U относится:

  • Высокий КПД и адаптация к промышленному использованию;
  • Модульное подключение кабелей;
  • Вентиляторы на шарикоподшипниках с широким диапазоном рабочих температур;
  • Низкий уровень пульсаций;
  • Автоматическая система управления скоростью вращения вентилятора (S2FC);
  • Защита от короткого замыкания на всех выходах;
  • Защита от перенапряжения;
  • Защита от перегрузки.

Seasonic SS-520H1U Active PFC 80+

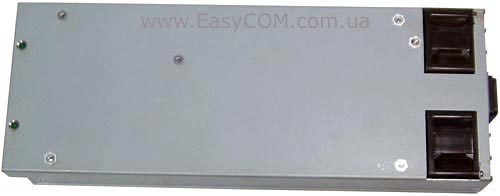

Обращаем внимание, что на почти цельной нижней стороне блока питания Seasonic SS-520H1U нет вентиляционной решетки.

Seasonic SS-520H1U Active PFC 80+

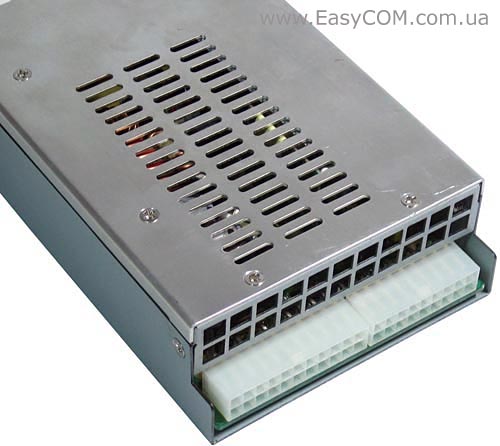

C передней стороны блока питания  Seasonic SS-520H1U выведены два модульных разъема.

Seasonic SS-520H1U Active PFC 80+

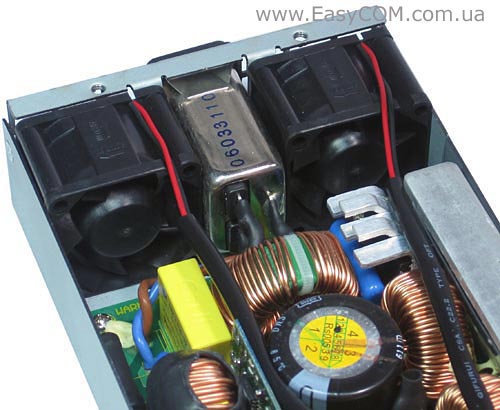

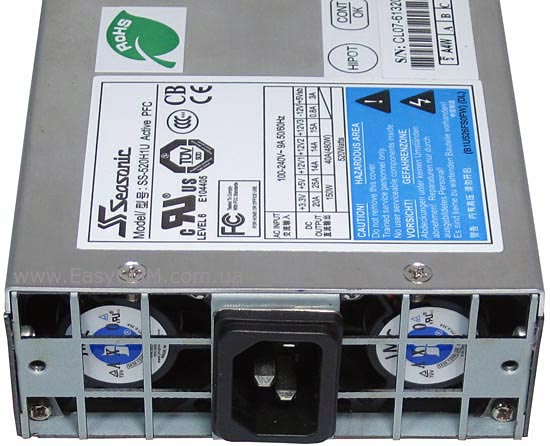

Для охлаждения блока питания Seasonic SS-520H1U используются два высокопрофильных, но небольших 38 мм вентилятора JMC 3828-12HB. Вентиляторы основаны на шарикоподшипнике с широким температурным диапазоном.

При этом вентиляционная решетка на задней панели блока питания Seasonic SS-520H1U выполнена максимально открытой, чтобы она не препятствовала выходу нагретого воздуха и не создавался лишний шум.

Seasonic SS-520H1U Active PFC 80+

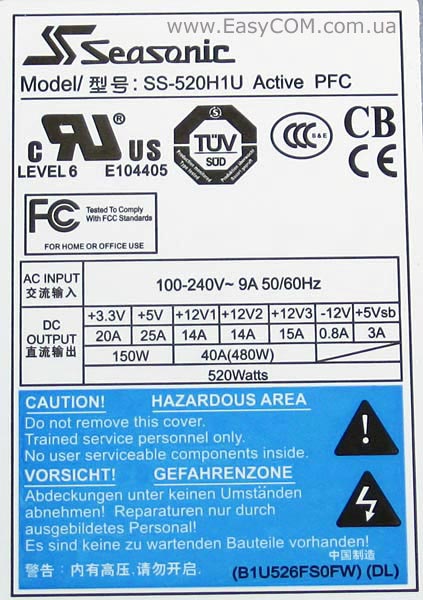

На этикетке блока питания Seasonic SS-520H1U, как принято, приведена таблица нагрузочных мощностей всех выходов. Судя по этикетке, блок питания имеет три «виртуальные» линии питания +12В с общей нагрузочной мощностью до 480 Вт. Максимальная мощность линий 3,3В и 5В равна 150 Вт. Входное напряжение для Seasonic SS-520H1U может находится в диапазоне от 100 В до 240 В. Это позволяет использовать источник питания в странах с разными стандартами питания.

По UL номеру E104405 можно проверить, что этот блок питания действительно произведен на заводе компании SEA SONIC ELECTRONICS CO LTD. На этикетке подчеркнута сертификация организациями TUV и FCC, соответствие стандартам по содержанию вредных веществ RoHS, а также сертификация 80 PLUS.

Напомним, что программа 80 PLUS подтверждает, что уровень КПД блока питания при нагрузках 20%, 50% и 100% не опускается ниже 80%, а коэффициент мощности - ниже 0,9.

Seasonic SS-520H1U Active PFC 80+

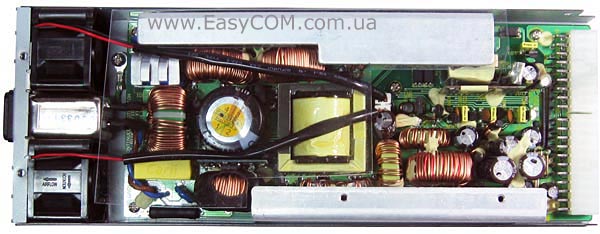

Элементы в блоке питания Seasonic SS-520H1U размещаются очень плотно. Схема устройства распаяна на двухслойном PCB, причем пайка выполнена в соответствии со стандартами RoHS, что предполагает очень низкое содержание в припое кадмия и свинца.

Seasonic SS-520H1U Active PFC 80+

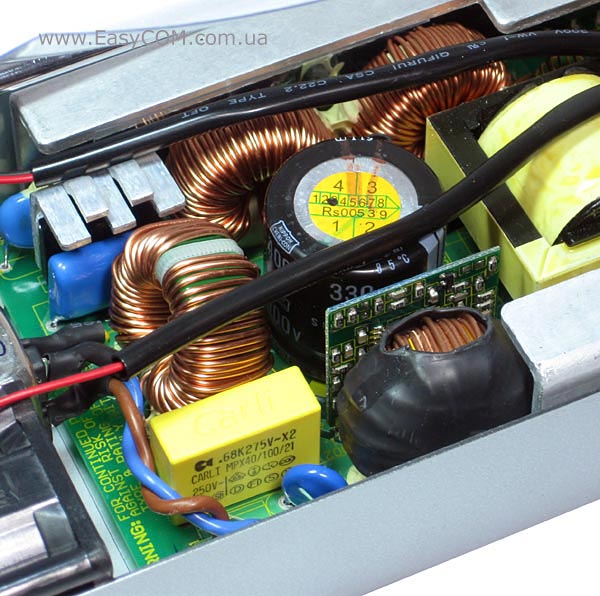

В цепи выпрямителя установлен один конденсатор 330 мкФ 400 В производства NIPPON CHEMI CON с высокой рабочей температурой 105°С.

Seasonic SS-520H1U Active PFC 80+

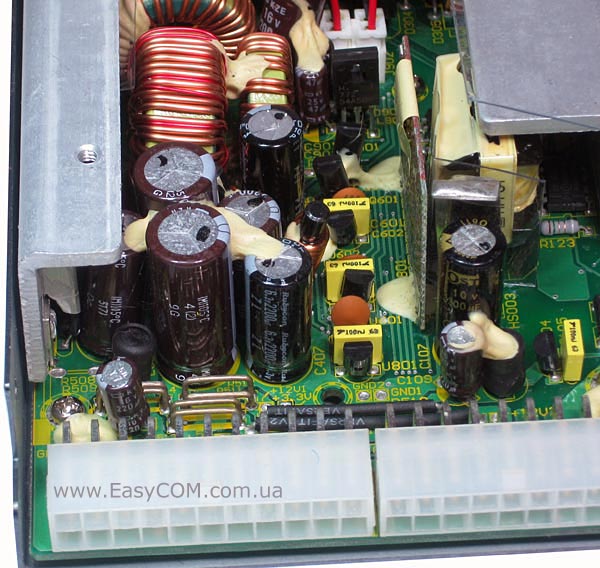

В выходной цепи блока питания также установлены высокотемпературные конденсаторы производства Rubycon и KZE.

Seasonic SS-520H1U Active PFC 80+

Seasonic SS-520H1U Active PFC 80+

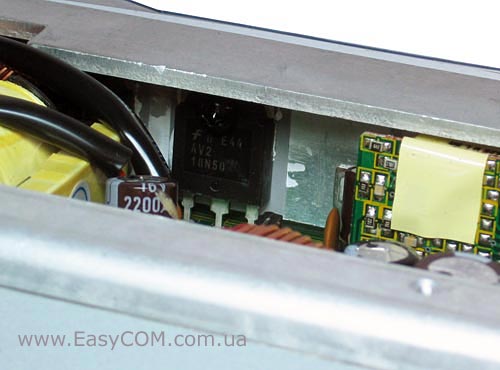

В качестве пассивного элемента системы охлаждения применяются изогнутые алюминиевые пластины относительно большой толщины. Транзисторы и диодные сборки блока питания для лучшей теплопередачи «посажены» на радиаторы через термопасту.

Тестирование

За неимением в наличии полноценного нагрузочного стенда, для тестирования мы использовали компьютерную систему с одной видеокартой Radeon HD 4870 и разогнанным до 4 ГГц четырехъядерным процессором. Блок питания Seasonic SS-520H1U вполне можно было бы попробовать в более мощной конфигурации, но к сожалению, количество разъемов не позволило подключить вторую видеокарту Radeon HD 4870.

Тестовая конфигурация, выполняющая роль нагрузки блока питания:

Материнская плата

GIGABYTE GA-EP45T-DS3R (LGA775, Intel P45, DDR3, ATX)

Процессор

Intel Core 2 Quad Q9550 (LGA775, 2,83 ГГц, L2 2х6 Мб) @4 ГГц

Кулер

Noctua NH-U12P

Оперативная память

2x DDR3-2000 Kingston KHX16000D3T1K3 1024 MБ

Видеокарта

Sapphire Radeon HD 4870 512M GDDR5

Жесткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Корпус

Spire SwordFin SP9007B с двумя 120 мм вентиляторами

C помощью цифрового мультиметра MASTECH MY64 мы проводили замеры напряжений на основных линиях питания +12В; +5В; +3,3В, а прибором Seasonic Power Angel определяли коэффициент мощности и общую мощность потребления всей системой вместе с блоком питания.

Измерение величин напряжения и мощности потребления проводились в режиме максимальной нагрузки и в простое. Максимальную нагрузку на систему мы пытались создать с помощью утилиты проверки стабильности видеоускорителей FurMark и стресс-теста FPU тестового пакета Everest.

Для блока питания Seasonic SS-520H1U мы получили следующие результаты:

Основные линии питания



+12V

+5V

+3.3V



В

Отклонение, %

В

Отклонение, %

В

Отклонение, %

Idle

12,15

+1,2

5,02

+0,4

3,39

2,7

Burn

12,14

+1,16

5,03

+0,6

3,39

 2,7

Предложенная нагрузка не вызвала особых затруднений у блока питания Seasonic SS-520H1U. Причем отклонение напряжений на линии +12В находилось почти на уровне 1%, а вот на линии питания +3,3В - в пределах 3%.

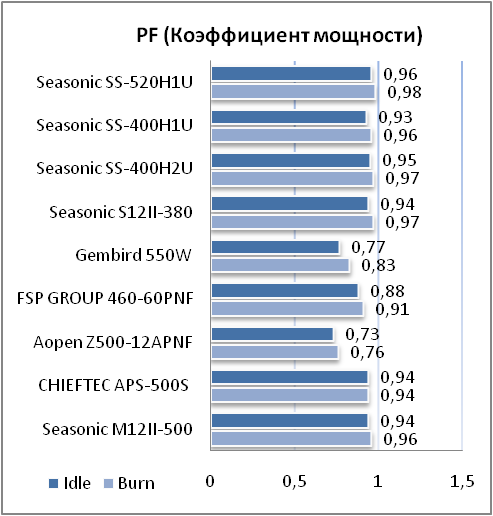

Активный модуль компенсации реактивной мощности отлично выполняет свои функции, поддерживая коэффициент мощности на очень высоком уровне.

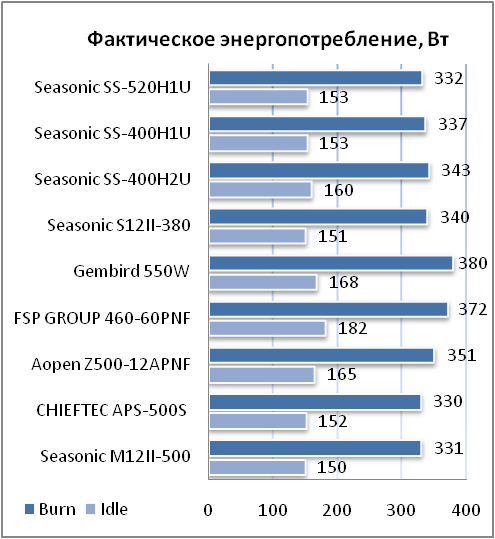

Блок питания Seasonic SS-520H1U имеет очень высокую эффективность. В этом качестве он практически не уступает даже источникам питания для персональных компьютеров, и превосходит модели с пассивной схемой коррекции коэффициента мощности.

Уровень шума блока питания Seasonic SS-520H1U, как для серверной модели можно считать средним. Причем во время тестирования была явно заметна работа автоматической системы управления скоростью вращения. Под нагрузкой шум становился более высокочастотным и громким.

Напоследок, блок питания Seasonic SS-520H1U был протестирован на соответствие стандарту ENERGY STAR Ver. 4.0, который требует обеспечить потребление системой в режиме Standby (в выключенном состоянии) до 2 Вт, а в Sleep (спящем) режиме до 4 Вт. Как оказалось, Seasonic SS-520H1U полностью удовлетворяет этим требованиям.

Выводы

Серверный блок питания Seasonic SS-520H1U Active PFC 80+ представляет из себя качественно выполненное надежное решение. В нем предусмотрены все основные нюансы, которые необходимы для работы в сервере и в промышленных условиях.

Уровень шума от Seasonic SS-520H1U, как для серверной модели, средний и возрастает только во время длительной нагрузки. Недостатком этого источника питания является недостаточно большое число разъемов питания, которые могут не позволить полностью использовать всю заложенную мощность. Перечень основных достоинств Seasonic SS-520H1U смотрите ниже.

К достоинствам можно отнести:

  • качественную сборку;
  • относительно большую мощность;
  • активный метод компенсации реактивной мощности;
  • высокий КПД;
  • соответствие стандартам RoHS.
  • модульное подключение кабелей;
  • вентиляторы на шарикоподшипниках с широким температурным диапазоном;
  • автоматическая система управления вентиляторами (S2FC);
  • реализация всех основных защит.

К недостаткам можно отнести:

  • малое количество кабелей и разъемов, как для источника мощностью 520 Вт.

Автор: Дмитрий Масюк

Выражаем благодарность компании «Синтекс» (дистрибутору Sea Sonic Electronics в Украине) за предоставленный для тестирования блок питания Seasonic SS-520H1U Active PFC 80+.

Выражаем благодарность компании Kingston за предоставленную для тестирования оперативную память Kingston DDR3-2000 KHX16000D3T1K3.
