Обзор и тестирование блока питания Seasonic SSE-1001HE-24

Промышленные блоки питания являются специфическими устройствами, которые предназначены для работы с разнообразным оборудованием. К таковому относятся, например, различные светодиодные рекламные стенды или автоматические двери. Данные источники питания рассчитаны на эксплуатацию в жестких условиях (повышенная или пониженная температура), поэтому оборудованы необходимым спектром защит.

Seasonic SSE-1001HE-24

Блок питания Seasonic SSE-1001HE-24, в отличии от протестированного ранее Seasonic SSE-1001HE-12, обладает 24-вольтовой линией на выходе, при этом входит с ним в одну серию и обладает похожей конструкцией. Он относится к категории встраиваемых решений и характеризуется компактными размерами.

Спецификация:

Модель

Seasonic SSE-1001HE-24

Тип

Промышленный встраиваемый блок питания

Номинальная мощность, Вт

108

Входное напряжение питания, В

90 − 264

Частота, Гц

47 − 63

Входной ток, А

1,5 – 3

Выходное напряжение питания, В

+24

Максимальная нагрузка на выходе, А

4,5

Пределы регулировки выходного напряжения питания, В

+21,6…+26,4

КПД, %

87

Метод компенсации коэффициента мощности

Активный

Тип охлаждения

Пассивное

Температура воздуха при эксплуатации, °С

-30…+70

Защиты

OVP, OPP, SCP

Размеры, мм

129 х 38 х 97

Сайт производителя

Seasonic

Страница продукта

Seasonic SSE-1001HE-24

Согласно характеристикам, источник питания оборудован тремя видами защит: от повышенного напряжения (OVP), от перегрузки (OPP) и от короткого замыкания (SCP).

Внешний вид

Seasonic SSE-1001HE-24

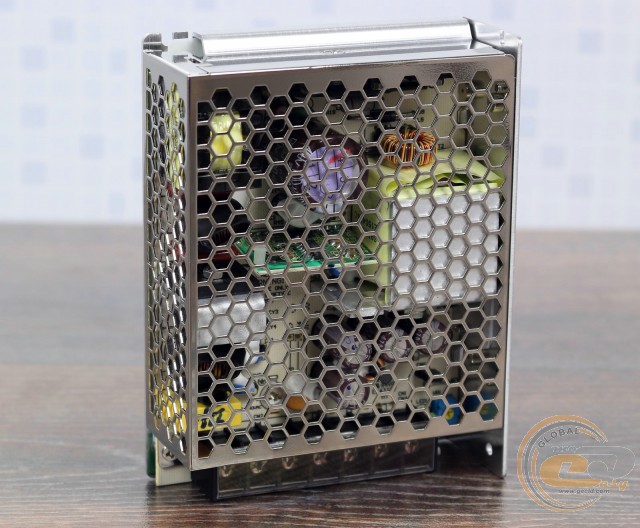

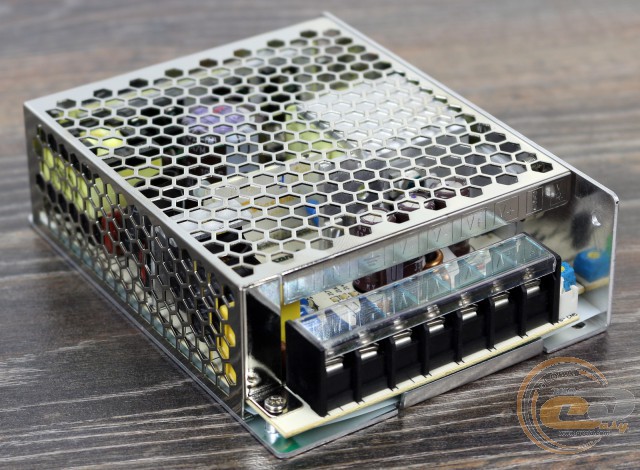

Seasonic SSE-1001HE-24 выполнен в компактном корпусе из алюминия толщиной 1,5 мм. Он обладает хорошей вентиляцией благодаря использованию стальной крышки с крупной сеткой. Размеры новинки составляют 129 х 38 х 97 мм, что позволяет использовать ее в различных небольших системах. Источник питания оборудован пассивной системой охлаждения, которой абсолютно достаточно для данного устройства, учитывая его небольшую мощность.

Seasonic SSE-1001HE-24

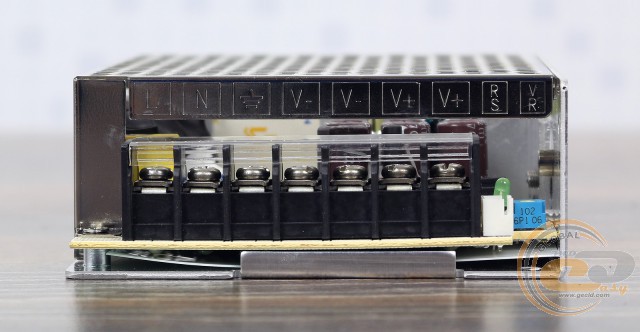

Для подсоединения кабелей имеются семь клемм, которые надежно фиксируются болтами. Подписи к ним расположены в верхней части корпуса. Согласно маркировке, две крайние левые клеммы предназначены для подсоединения входного напряжения переменного типа, следующая является заземлением и еще четыре выводят постоянное напряжение (две -24 В и две +24 В).

Возле клемм расположен потенциометр, который позволяет плавно регулировать выходное напряжение в пределах от +21,6 до +26,4 В. Рядом находится небольшой двухконтактный разъем (белого цвета), который способен выдавать такое же напряжение, что и на клеммах.

Seasonic SSE-1001HE-24

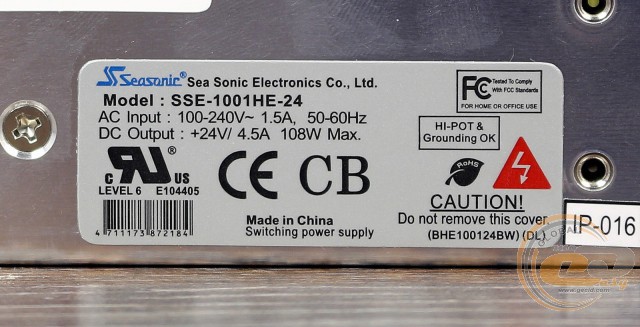

На боковой грани корпуса имеется наклейка с краткими техническими характеристиками блока питания. Согласно ей, устройство может работать в широком диапазоне входного напряжения (100 – 240 В) и обладает максимальной мощностью 108 Вт.

Внутреннее устройство

Seasonic SSE-1001HE-24

Seasonic SSE-1001HE-24

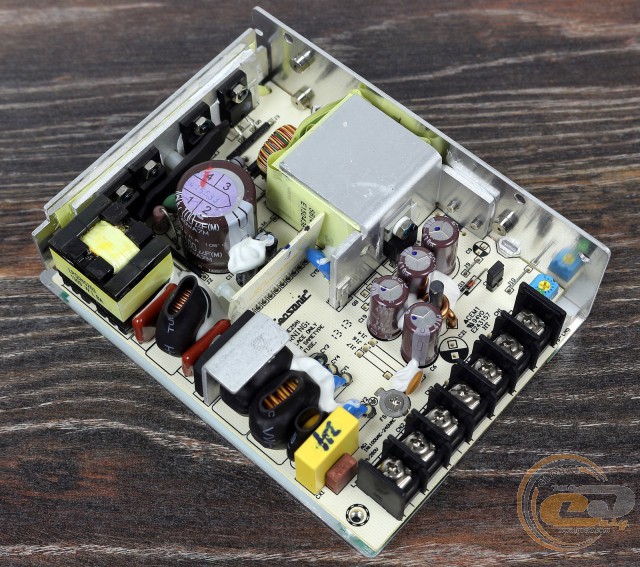

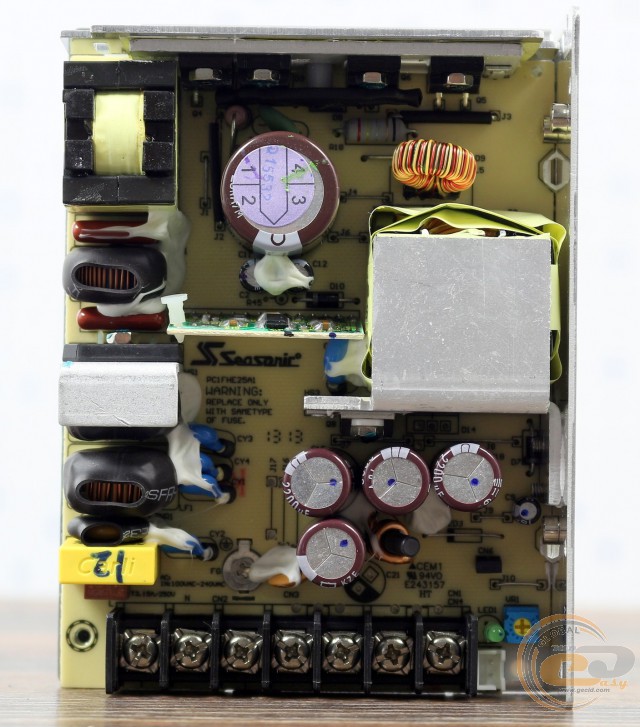

Источник питания Seasonic SSE-1001HE-24 собран на основе фирменной схемотехники, о чем и говорит логотип производителя на текстолите. Как и в протестированном ранее Seasonic SSE-1001HE-12, здесь используется стандартная полумостовая схема с одной силовой сборкой для выпрямления выходного напряжения. Функции отвода и рассеивания тепла выполняют два небольших алюминиевых радиатора и сам корпус устройства.

Seasonic SSE-1001HE-24

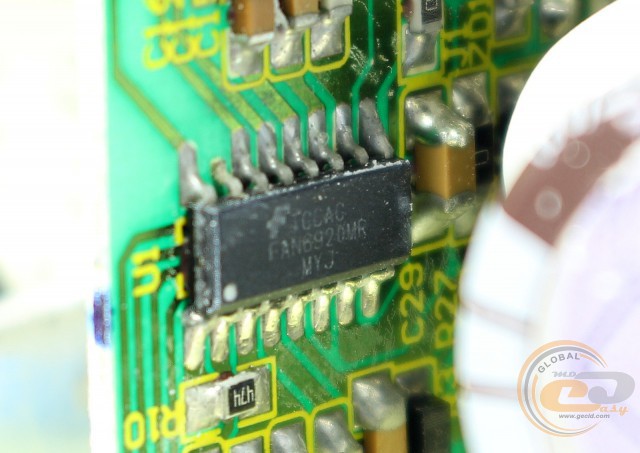

Роль управляющей логики блока питания возложена на микросхему AN-6920MR от американской компании Fairchild Semiconductor
