Обзор и тестирование блока питания Seasonic SSE-1001HE-48

Модель Seasonic SSE-1001HE-48 является 48-вольтовой версией встраиваемых решений мощностью 105,6 Вт в исполнении Sea Sonic Electronics. По компьютерным меркам данный блок питания обладает весьма специфическими характеристиками. Тем не менее именно они удовлетворяют требованиям ряда промышленных устройств, таких как светодиодные матрицы, торговые аппараты, движущиеся механизмы и другие. Поэтому есть смысл познакомиться с моделью Seasonic SSE-1001HE-48 поближе.

Seasonic SSE-1001HE-48

Спецификация:

Модель

Seasonic SSE-1001HE-48

Тип

Промышленный встраиваемый блок питания

Номинальная мощность, Вт

105,6

Входное напряжение питания, В

90 – 264

Частота, Гц

47 – 63

Входной ток, А

1,5 – 3

Выходное напряжение питания, В

+48

Максимальная нагрузка на выходе, А

2,2

Пределы регулировки выходного напряжения питания, В

+43,2…+52,8

КПД, %

87

Метод компенсации коэффициента мощности

Активный

Тип охлаждения

Пассивное

Диапазон рабочих температур, °С

-30…+70

Защиты

OVP, OPP, SCP

Размеры, мм

129 х 97 х 38

Сайт производителя

Seasonic

Страница продукта

Seasonic SSE-1001HE-48

Внешний вид

Seasonic SSE-1001HE-48

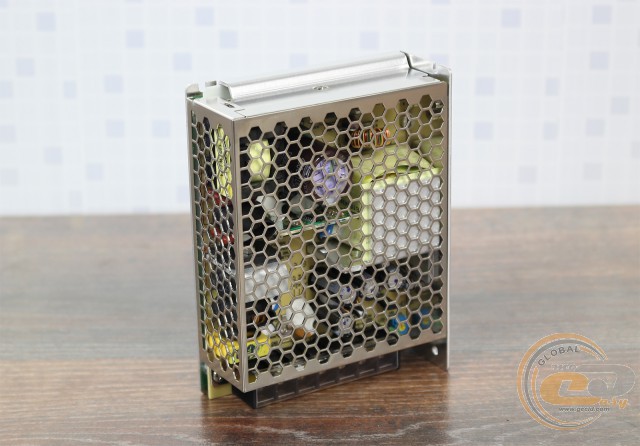

Модель Seasonic SSE-1001HE-48 имеет небольшие габариты, что позволяет использовать ее в составе компактных промышленных устройств либо же в случае необходимости скрыть от посторонних глаз. Еще одним ее преимуществом является отсутствие шума во время работы вследствие применения полностью пассивной системы охлаждения. Отметим, что особая роль в рассеивании тепла отводится алюминиевому корпусу, с которым контактируют все силовые элементы блока питания.

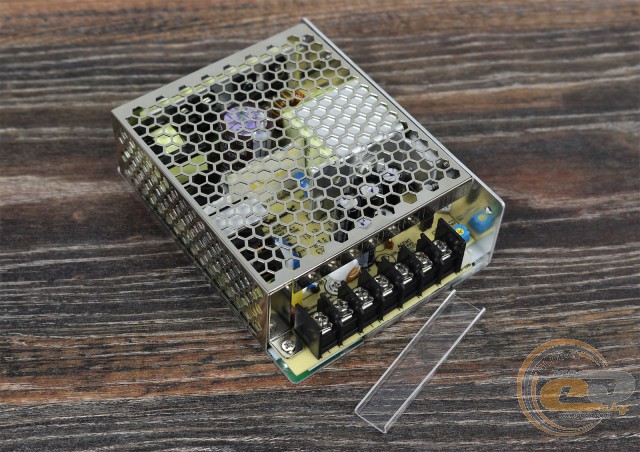

Традиционно для встраиваемых промышленных решений разъемы питания представлены клеммами с фиксирующими болтами. В данном случае их количество равно 7 штукам, 4 из которых используются для подачи постоянного напряжения (+48 В, -48 В).

Внутреннее устройство

Seasonic SSE-1001HE-48 Seasonic SSE-1001HE-48

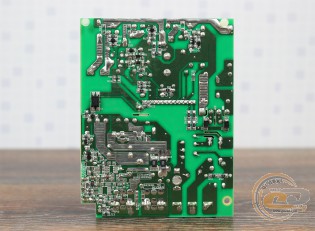

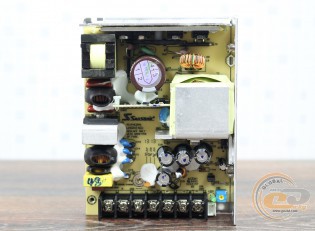

В основе Seasonic SSE-1001HE-48 лежит унифицированная платформа собственной разработки, с которой мы уже имели возможность познакомиться во время тестирования двух других представителей серии Seasonic SSE-1001HE: Seasonic SSE-1001HE-12 и Seasonic SSE-1001HE-24. По сути, разница кроется лишь в настройках контроллеров и компонентной базе. Причем, говоря о разнице в компонентной базе, мы подразумеваем различие в характеристиках элементов, ведь их качество по-прежнему осталось на самом высоком уровне.

Seasonic SSE-1001HE-48 Seasonic SSE-1001HE-48

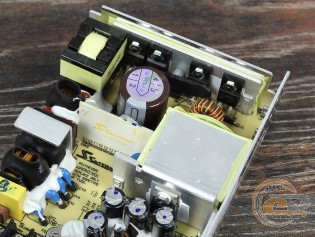

Главный преобразователь построен по обычной полумостовой схеме с одной диодной сборкой для выпрямления напряжения во вторичной цепи. Использование более прогрессивных топологий в таких маломощных решениях не рационально, поскольку эффект на выходе получается минимальным, зато существенно возрастает конечная стоимость устройства.

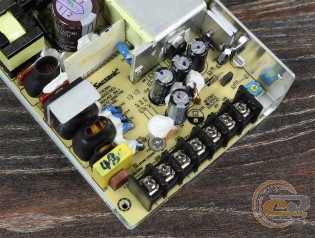

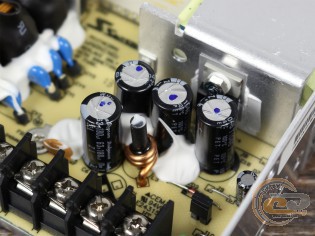

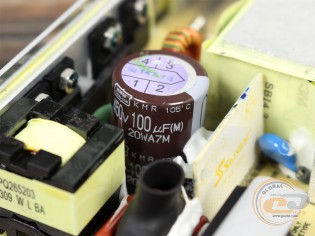

При этом ни о какой целенаправленной экономии речь, конечно же, не идет, о чем свидетельствует наличие полноценного фильтра электромагнитных помех, активного модуля коррекции коэффициента мощности (APFC) и отдельных радиаторов для диодного моста и силового трансформатора. Да и применение исключительно японских электролитических конденсаторов (от компаний Nippon Chemi-Con и Rubycon) из высокотемпературных серий (до 105°С) тоже говорит о многом.

Seasonic SSE-1001HE-48 Seasonic SSE-1001HE-48

Ключами главного преобразователя выступает пара транзисторов M12N50F. Их работой управляет микросхема AN-6920MR, которая по совместительству является и контроллером модуля APFC. Система защит представлена тремя типами: от короткого замыкания (SCP), от повышенного напряжения на выходе (OVP) и от перегрузки (OPP). Возле клемм дополнительно установлен потенциометр, позволяющий плавно изменять выходное напряжение в пределах от +43,2 до +52,8 В.
