Обзор и тестирование блока питания Seasonic SSE-2001HE-12

Большинство комплектующих, которые мы обозреваем на нашем ресурсе, являются решениями для персональных компьютеров. Однако это лишь малая часть огромного рынка IT-индустрии. Ведь цифровая техника в наше время используется не только для развлечений, учебы или работы, но и в промышленных целях. Естественно, у обычных пользователей устройства подобного рода вызывают не такой большой интерес, как те же видеокарты, процессоры или материнские платы. Тем не менее это не повод обходить данное направление стороной. Поэтому кроме стандартных комплектующих, мы время от времени стараемся знакомить вас и с профессиональным оборудованием, к которому можно отнести сетевые коммутаторы, ИБП для стоечных серверов, сетевые фильтры, внешние хранилища файлов и многое другое.

Seasonic SSE-2001HE-12

В данном же обзоре мы хотим обратить ваш взгляд на промышленные блоки питания, а точнее, на модель Seasonic SSE-2001HE-12 мощностью 200 Вт с 12-вольтовой линией на выходе. Уточнение про выходное напряжение питания сделано не зря, потому что в профессиональном оборудовании нет жесткой привязки к номиналу напряжения, как в персональном компьютере (+3,3 В, +5 В и +12 В). Например, одни устройства питаются по 5-вольтной линии, а для вторых уже нужно +24 В или даже +48 В. Соответственно, и ассортимент продукции в этой области ничуть не меньший, чем на рынке блоков питания для ПК. Одна только компания Sea Sonic Electronics предлагает свыше 70 моделей промышленных решений. Поэтому в зависимости от специализации такие блоки питания разделяют на несколько классов. В частности, герой данного обзора, Seasonic SSE-2001HE-12, принадлежит к классу встраиваемых (embedded) устройств, а его основным предназначением является обеспечение питанием сетевых коммутаторов, внешних и внутренних файловых хранилищ, NAS-серверов, POS-систем (комплексы с набором функций кассового аппарата) и банкоматов.

Спецификация:

Модель

Seasonic SSE-2001HE-12

Тип

Промышленный встраиваемый блок питания

Номинальная мощность, Вт

200,4

Входное напряжение питания, В

90 − 264

Частота, Гц

47 − 63

Входной ток, А

1,5 – 3

Выходное напряжение питания, В

+12

Максимальная нагрузка на выходе, А

16,7

Пределы регулировки выходного напряжения питания, В

+10,8…+13,2

КПД, %

> 91

Метод компенсации коэффициента мощности

Активный

Тип охлаждения

Пассивный

Температура воздуха при эксплуатации, °С

-30…+70

Защиты

OVP, UVP, SCP

Размеры, мм

159 х 39 х 98

Сайт производителя

Seasonic

Страница продукта

Seasonic SSE-2001HE-12

Внешний вид

Seasonic SSE-2001HE-12 Seasonic SSE-2001HE-12

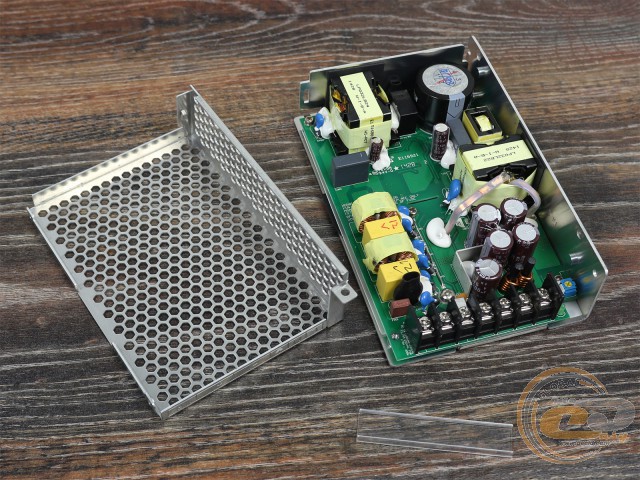

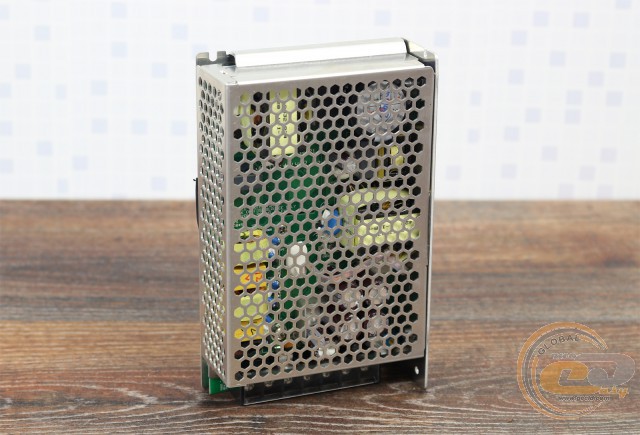

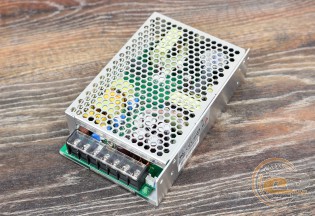

Как и большинство промышленных блоков питания, модель Seasonic SSE-2001HE-12 поставляется в OEM-варианте. Поэтому сразу перейдем к описанию ее конструкции. Данный источник питания является встраиваемым решением, соответственно, он имеет довольно компактные размеры – 159 х 39 х 98 мм. Его корпус состоит из двух частей: стального основания и алюминиевой крышки.

Поскольку здесь использован пассивный способ охлаждения, то производитель позаботился о хорошей циркуляции воздуха внутри устройства, о чем свидетельствует обилие перфорации на стенках корпуса.

Seasonic SSE-2001HE-12

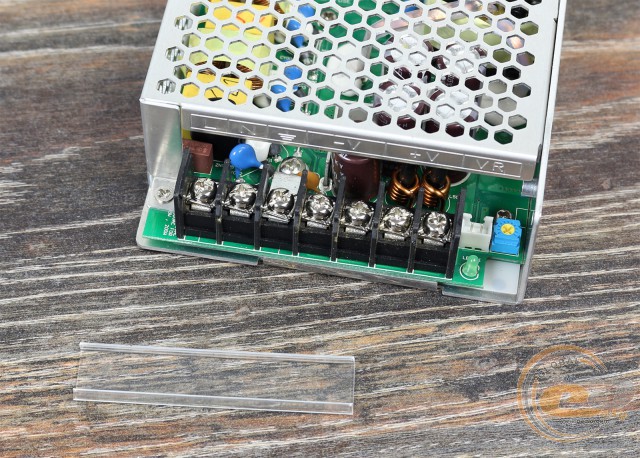

Разъемы питания представлены семью клеммами с фиксирующими болтами, которые для большей безопасности закрыты сверху пластиковой прозрачной крышкой. Две крайние левые клеммы предназначены для подсоединения входного питания переменного типа, дальше следует заземление и четыре выхода для подачи постоянного напряжения (два -12 В и два +12 В).

Seasonic SSE-2001HE-12

При этом нагрузка на линию +12В может достигать 16,7 А, что в переводе на показатели мощности составляет 200,4 Вт. На наш взгляд, такого значения должно быть вполне достаточно для тех целей, для которых предназначается данный блок питания. Также отметим, что Seasonic SSE-2001HE-12 может работать в довольно широком диапазоне входных напряжений (100 – 240 В), что пригодится в случае использования его в условиях нестабильной электросети.

Внутреннее устройство

Seasonic SSE-2001HE-12 Seasonic SSE-2001HE-12

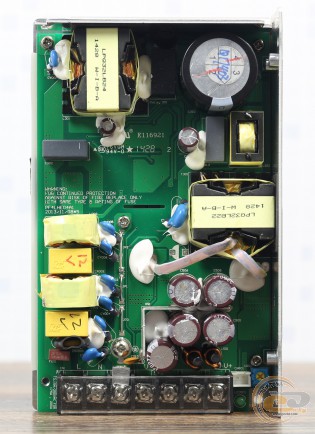

Разработчиком схемотехники данного устройства выступает компания Sea Sonic Electronics, продукция которой является эталонной в области компьютерных блоков питания. Поэтому нет никакого сомнения, что и промышленные решения, выпускаемые под этим брендом, должны соответствовать высочайшим стандартам качества и эффективности. Именно этот момент мы и предлагаем исследовать более детально в данном разделе.

Seasonic SSE-2001HE-12 Seasonic SSE-2001HE-12

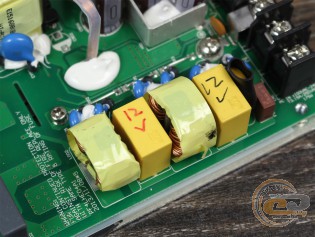

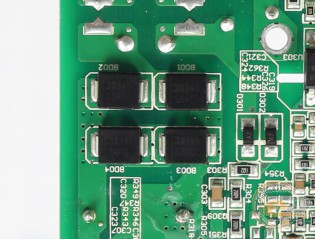

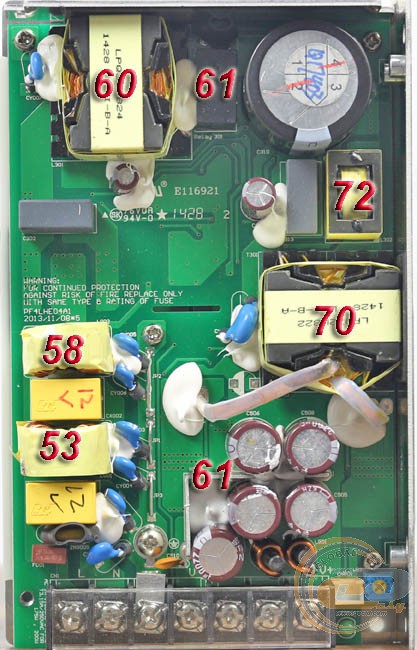

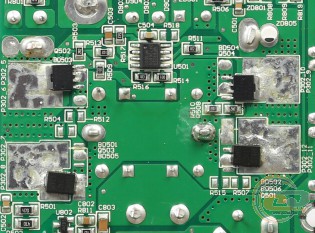

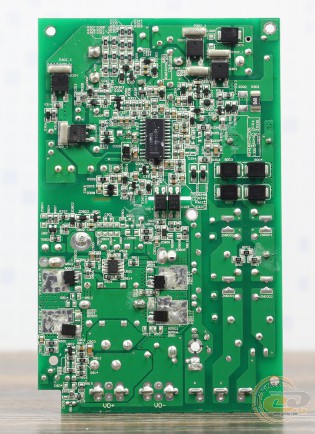

Высоковольтная часть модели Seasonic SSE-2001HE-12 очень напоминает то, что мы привыкли видеть в обычных источниках питания для ПК. В частности, на входе установлен предохранитель, фильтр электромагнитных помех (варистор, два дросселя, пара X- и три пары Y-конденсаторов) и выпрямляющий мост. Элементы последнего представлены четырьмя 8-амперными диодами S8KC для поверхностного монтажа и вынесены на тыльную сторону печатной платы.

Seasonic SSE-2001HE-12 Seasonic SSE-2001HE-12

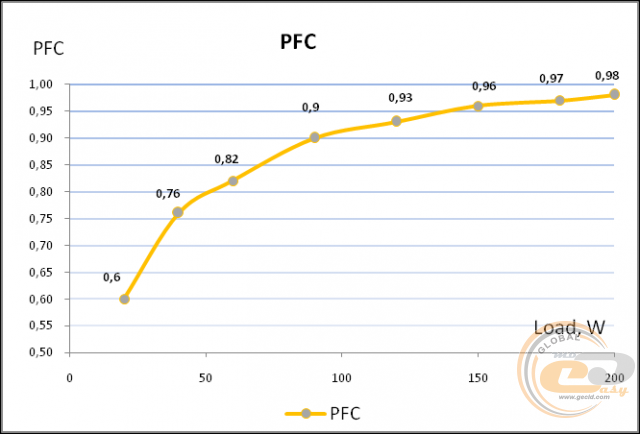

Внутри блока питания нашлось место и для модуля коррекции коэффициента мощности активного типа (APFC). Его силовой частью выступают два высокоэффективных транзистора Infineon 5R280CE и диод Шоттки, маркировку которого рассмотреть не удалось.

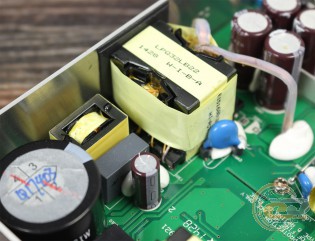

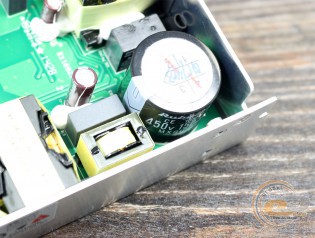

Накопительный конденсатор имеет емкость 150 мкФ и рассчитан на температуры до 105°С – отличные показатели для 200-ваттного устройства. Кроме того, производителем данного элемента выступает известная японская компания Rubycon, что также является залогом его высокого качества.

Seasonic SSE-2001HE-12 Seasonic SSE-2001HE-12

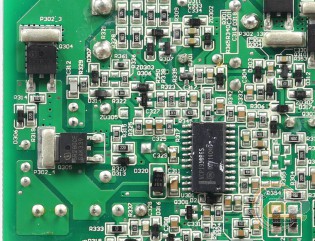

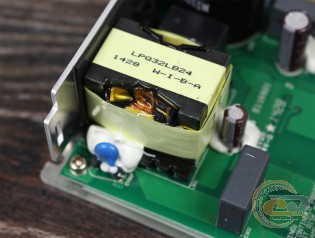

Главный преобразователь реализован по современной резонансной схеме (LLC) с двумя ключами Infineon 5R280CE. Если проводить параллели с компьютерными источниками питания, то такой тип конвертера обычно встречается лишь на «золотых» или «платиновых» решениях. То есть уже можно сделать кое-какие выводы об уровне тестируемого устройства. За корректную работу главного преобразователя и модуля APFC отвечает комбо-контроллер NCP1910.

Seasonic SSE-2001HE-12 Seasonic SSE-2001HE-12

Конфигурация низковольтной части у Seasonic SSE-2001HE-12 выглядит попроще, чем у тех же ATX-решений. Это объясняется тем, что здесь на выходе формируется лишь один номинал напряжения (+12 В), тогда как в компьютерных блоках питания их три (+3,3 В, +5 В и +12 В). Да и показатели номинальной мощности в данном случае несопоставимые.

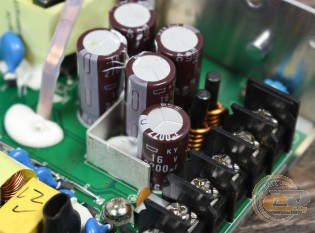

Тем не менее это никак не сказалось на качестве используемых компонентов. В частности, в выходном выпрямителе применены высокоэффективные транзисторные (2 х 2R640) и диодные (2 x SBR10U45S) сборки, а в узле фильтрации пульсаций установлены конденсаторы (2700 мкФ х 16 В и 2200 мкФ х 16 В) от японской компании Nippon Chemi-Con. Все они принадлежат к высокотемпературным сериям (до 105°С) и характеризуются продолжительным сроком службы.

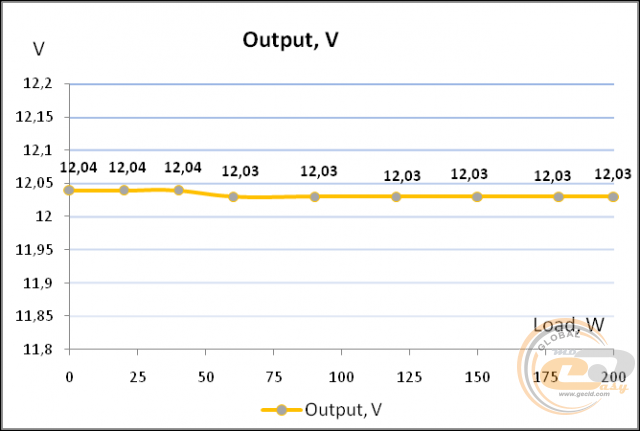

Возле клемм мы обнаружили подстроечный резистор, с помощью которого можно регулировать выходное напряжение. В спецификации указан предел +10,8…+13,2 В, хотя на практике он оказался чуть шире – от +9,6 до +13,26 В.

Seasonic SSE-2001HE-12

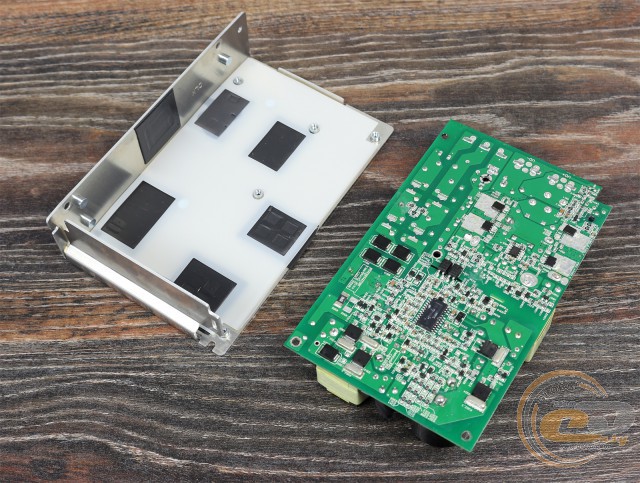

Все силовые компоненты на тыльной стороне платы контактируют с днищем корпуса через специальные термопрокладки, тем самым превращая его в один большой рассеиватель тепла. Если вы следите за нашими обзорами блоков питания, то наверняка припоминаете, что похожее техническое решение компания Sea Sonic Electronics использовала и при производстве устройств из серий Seasonic X и Seasonic Platinum.

В модели Seasonic SSE-2001HE-12 система защит представлена тремя типами: от короткого замыкания (SCP), от повышенного (OVP) и пониженного (UVP) напряжения на выходе. Забегая вперед, скажем, что во время тестирования было также обнаружено наличие защиты от перегрузки (OPP).
