Обзор и тестирование блока питания Seasonic SSE-3201PF-48

В этом обзоре мы продолжим знакомиться с промышленными встраиваемыми блоками питания от Sea Sonic Electronics. Ввиду отсутствия четкой унификации на устройства подобного рода, производителям нужно выпускать большое количество однотипных моделей с разными номиналами выходного напряжения, дабы охватить максимально широкий сегмент рынка. Мы уже успели оценить на практике 12- и 24-вольтовые решения. Теперь пришел черед познакомиться поближе и с блоками питания, на выходе которых формируется постоянное напряжение +48 В. В качестве подопытного образца была выбрана модель Seasonic SSE-3201PF-48 мощностью 321 Вт.

Seasonic SSE-3201PF-48

Спецификация:

Модель

Seasonic SSE-3201PF-48

Тип

Промышленный встраиваемый блок питания

Номинальная мощность, Вт

321

Входное напряжение питания, В

100 – 240

Частота, Гц

50 – 60

Входной ток, А

3 – 6

Выходное напряжение питания, В

+48

Максимальная нагрузка на выходе, А

6,7

Пределы регулировки выходного напряжения питания, В

+44,2…+53,6

Метод компенсации коэффициента мощности

Активный

Тип охлаждения

На основе 60-мм вентилятора

Диапазон рабочих температур, °С

-30…+70

Защиты

OVP, OPP, SCP

Размеры, мм

215 х 50 х 115

Сайт производителя

Seasonic

Страница продукта

Seasonic SSE-3201PF-48

Внешний вид

Seasonic SSE-3201PF-48

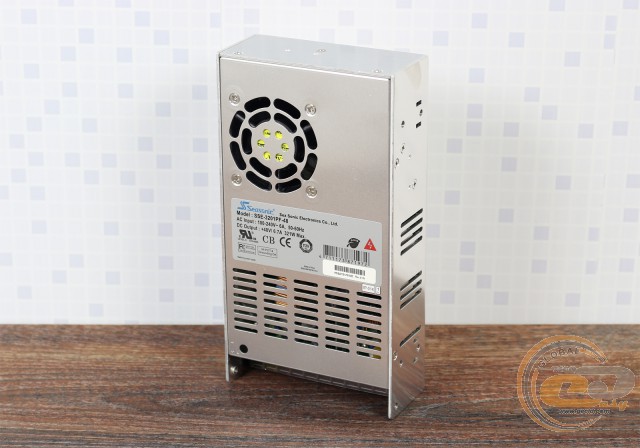

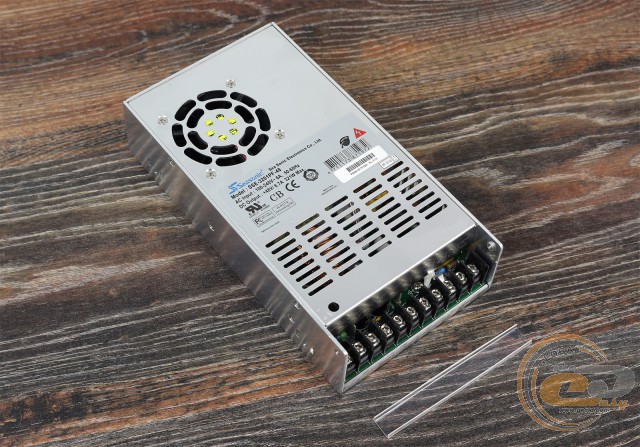

Как и все встраиваемые решения, модель Seasonic SSE-3201PF-48 поставляется в виде OEM-версии. То есть без коробки и сопутствующих аксессуаров. Корпус блока питания имеет небольшие размеры (215 х 50 х 115 мм) и полностью сделан из алюминия толщиной 2 мм. Такой нестандартный выбор материала обусловлен тем, что часть силовых элементов контактирует с его стенками, тем самым превращая его в своеобразный большой радиатор. Для циркуляции воздуха предусмотрен ряд отверстий, расположенных на крышке и боковых панелях корпуса.

Традиционно для устройств такого рода разъемы питания представлены клеммами с фиксирующими болтами. В данном случае их количество равно 11 штукам, 8 из которых используются для подачи постоянного напряжения (+48 В, -48 В).

Внутреннее устройство

Seasonic SSE-3201PF-48

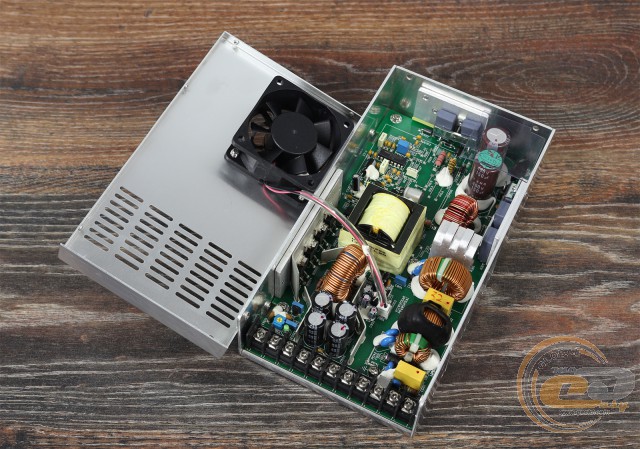

В основе модели Seasonic SSE-3201PF-48 лежит обычная полумостовая схема с несколькими диодными сборками для выпрямления выходного напряжения. Такой вариант широко распространен в промышленных решениях ввиду его дешевизны и простоты реализации.

Seasonic SSE-3201PF-48

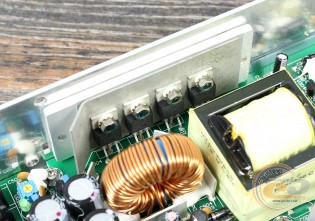

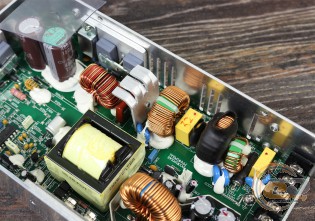

На входе устройства присутствует полноценный двухкаскадный фильтр электромагнитных помех и варистор, защищающий блок питания от всплесков напряжения в электросети. Диодный мост представлен одной сборкой и оборудован отдельным радиатором. Остальные силовые элементы (ключи главного преобразователя, модуля APFC и выпрямители во вторичной цепи) расположились по периметру печатной платы и отводят тепло на корпус блока питания. Также важной составляющей системы охлаждения является 60-мм вентилятор ADDA AD0612XB-A71GL мощностью 4,56 Вт, который основан на надежном подшипнике качения.

Seasonic SSE-3201PF-48 Seasonic SSE-3201PF-48

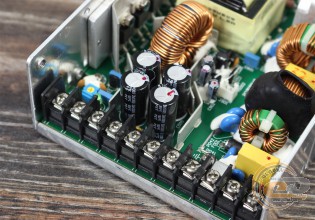

Накопительные конденсаторы произведены японской компанией Nippon Chemi-Con и имеют суммарную емкость, соизмеримую с мощностью самого устройства (300 мкФ). Для фильтрации пульсаций на выходах блока питания также используются только японские «банки» (от не менее известной Rubycon) и только из высокотемпературных серий (до 105°С). Все это в полной мере характеризирует щепетильный подход инженеров к подбору компонентой базы, что в свою очередь должно позитивным образом отразиться на надежности Seasonic SSE-3201PF-48, особенно в неблагоприятных условиях эксплуатации.

Seasonic SSE-3201PF-48 Seasonic SSE-3201PF-48

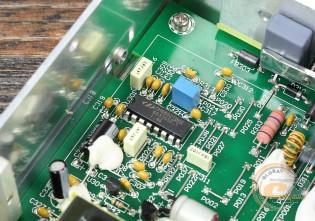

Выпрямление выходного напряжения осуществляется с помощью диодных сборок PFR20L200CT, которое в дальнейшем стабилизируется и фильтруется от шумов. Для управления блоком питания служит комбо-контроллер из серии CM6802. Система защит представлена тремя типами: от короткого замыкания (SCP), от повышенного напряжения на выходе (OVP) и от перегрузки (OPP). Возле клемм дополнительно установлен потенциометр, позволяющий плавно изменять выходное напряжение в пределах от +44,2 до +53,6 В.
