Обзор и тестирование блока питания Seasonic SSE-4501PF-12

Рассмотренный ранее промышленный блок питания Seasonic SSE-2001HE-12 безусловно хорош. Однако в некоторых случаях его мощности в 200 Вт может оказаться недостаточно (например, для питания больших экранов из нескольких видеопанелей, автоматики дверей и других устройств подобного рода). Для этих целей компания Sea Sonic Electronics разработала более производительные модели из серии Seasonic SSE-4501PF-xx. Они также принадлежат к классу встраиваемых решений и отличаются небольшими габаритами, но рассчитаны уже на нагрузки, достигающие 450 Вт. Две последние цифры в конце названия указывают на номинал постоянного напряжения, которое выдает блок питания. Для тестирования мы выбрали модель с 12-вольтовой линией на выходе – Seasonic SSE-4501PF-12.

Seasonic SSE-4501PF-12

Спецификация:

Модель

Seasonic SSE-4501PF-12

Тип

Промышленный встраиваемый блок питания

Номинальная мощность, Вт

450

Входное напряжение питания, В

90 − 264

Частота, Гц

47 − 63

Входной ток, А

3 – 6

Выходное напряжение питания, В

+12

Максимальная нагрузка на выходе, А

37,5

Пределы регулировки выходного напряжения питания, В

+10,8…+13,2

КПД, %

86

Метод компенсации коэффициента мощности

Активный

Тип охлаждения

Активное (60-мм вентилятор)

Температура воздуха при эксплуатации, °С

-30…+70

Защиты

OVP, OPP, SCP

Размеры, мм

215 х 50 х 115

Сайт производителя

Seasonic

Страница продукта

Seasonic SSE-4501PF-12

Внешний вид

Seasonic SSE-4501PF-12

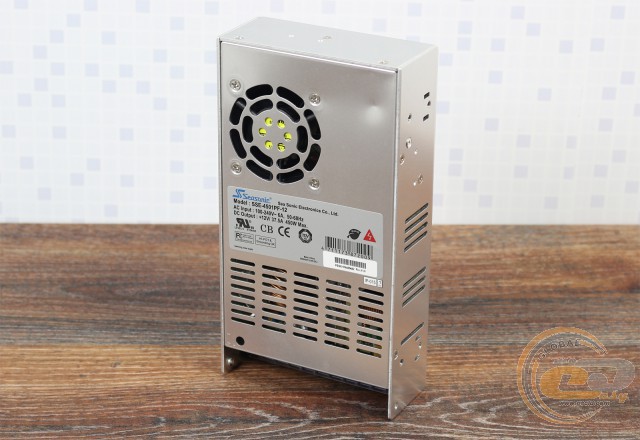

Как и все встраиваемые промышленные блоки питания, модель Seasonic SSE-4501PF-12 имеет довольно компактные размеры (215 х 50 х 115 мм). И это при том, что ее мощность составляет целых 450 Вт. При таком сочетании характеристик инженерам в первую очередь нужно было задуматься о реализации эффективной системы охлаждения. В результате на крышке появился небольшой вентилятор (менее производительные решения обходятся без него), а сам корпус превратился в большой алюминиевый радиатор. К слову, на материалах не экономили – толщина стенок составляет 2 мм.

Seasonic SSE-4501PF-12

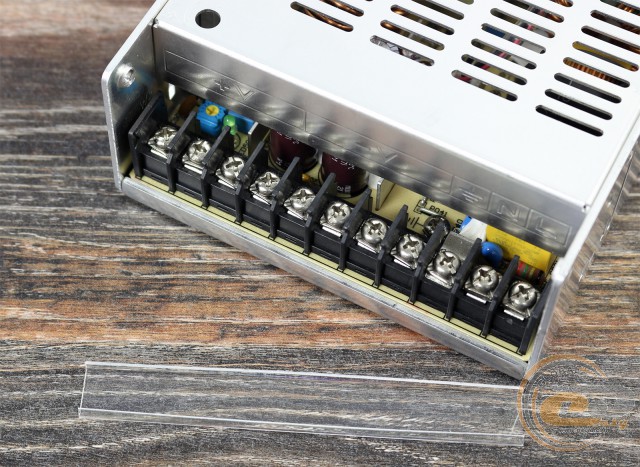

Разъемы питания представлены одиннадцатью клеммами с фиксирующими болтами, которые для большей безопасности закрыты сверху пластиковой прозрачной крышкой. Две крайние правые клеммы предназначены для подсоединения входного питания переменного типа, дальше следует заземление и восемь выходов для подачи постоянного напряжения (четыре -12 В и четыре +12 В).

Seasonic SSE-4501PF-12

В отличие от компьютерных блоков питания, в промышленных решениях на выходе формируется только одна линия питания, с которой, как правило, можно снять 100% от номинальной мощности устройства. В случае с Seasonic SSE-4501PF-12 – это 37,5 А. Также отметим, что данная модель может работать в довольно широком диапазоне входных напряжений (100 – 240 В), что пригодится в случае использования ее в условиях нестабильной электросети.

Внутреннее устройство

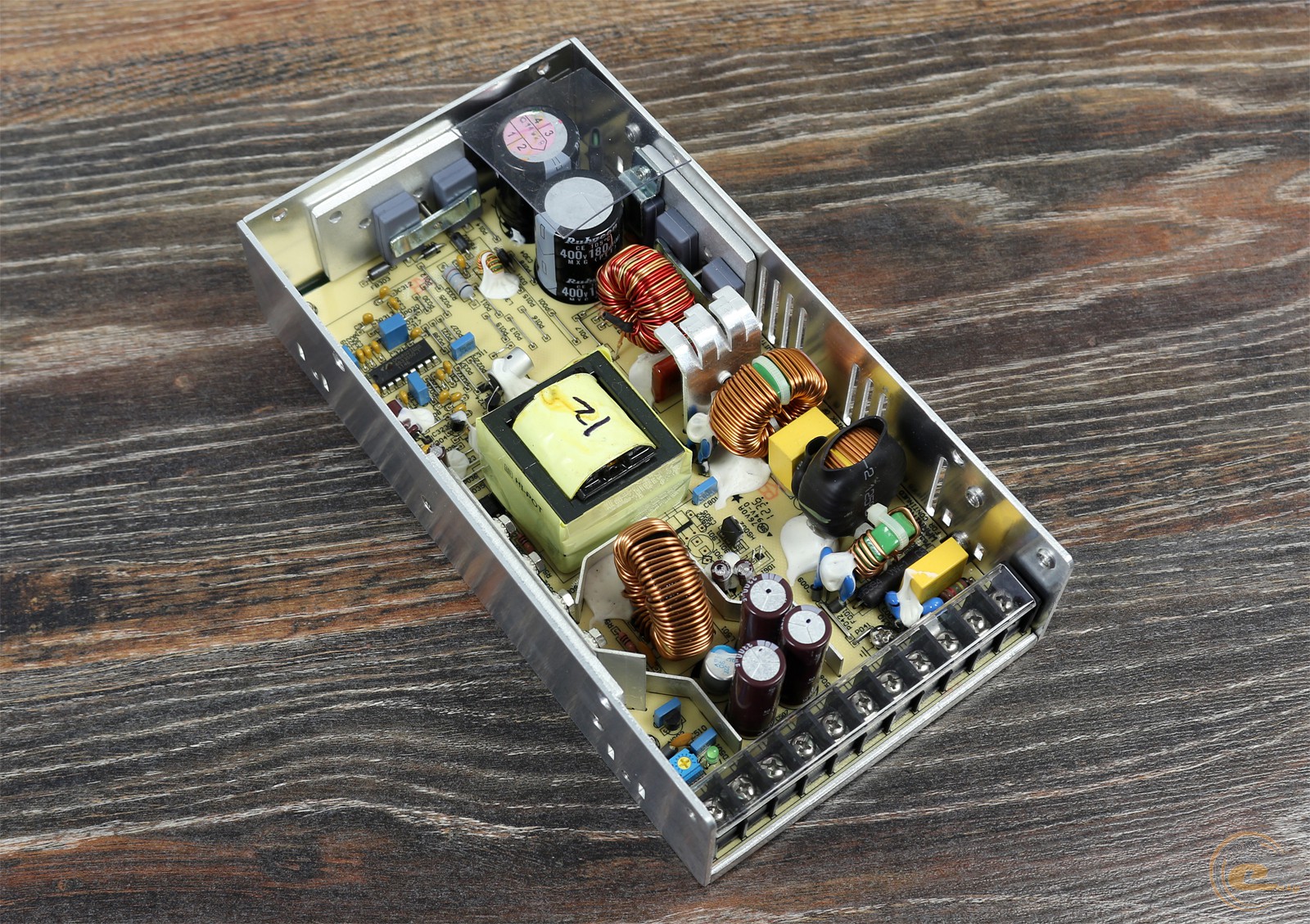

Seasonic SSE-4501PF-12

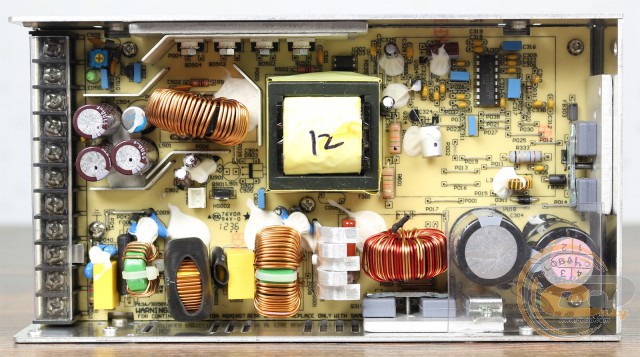

Компания Sea Sonic Electronics сама разрабатывает схемотехнику для своих блоков питания, что является большим преимуществом по сравнению с моделями, в которых используются платформы от сторонних OEM-разработчиков. Что касается непосредственно тестируемого блока питания, то в первую очередь в глаза бросается продуманная компоновка внутреннего пространства. Все силовые сильногреющиеся компоненты расположены на большом расстоянии друг от друга и через толстые алюминиевые пластины соприкасаются с корпусом – идеальный вариант для организации максимально эффективной системы охлаждения.

Seasonic SSE-4501PF-12

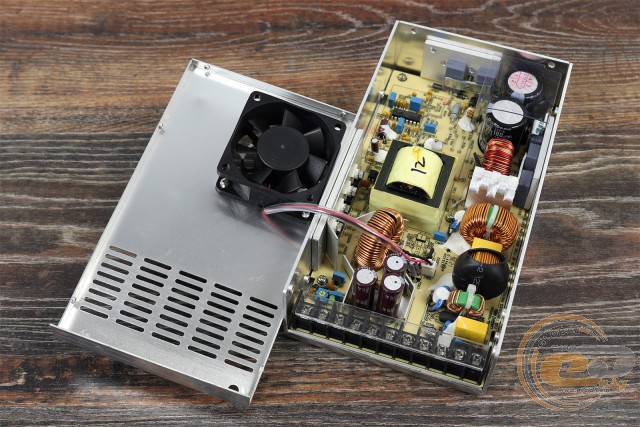

В качестве активной ее части выступает 60-мм вентилятор ADDA AD0612XB-A71GL (0,38 А; 4,56 Вт), основанный на шарикоподшипнике. Как-никак, надежность для промышленных решений стоит на первом месте.

Seasonic SSE-4501PF-12

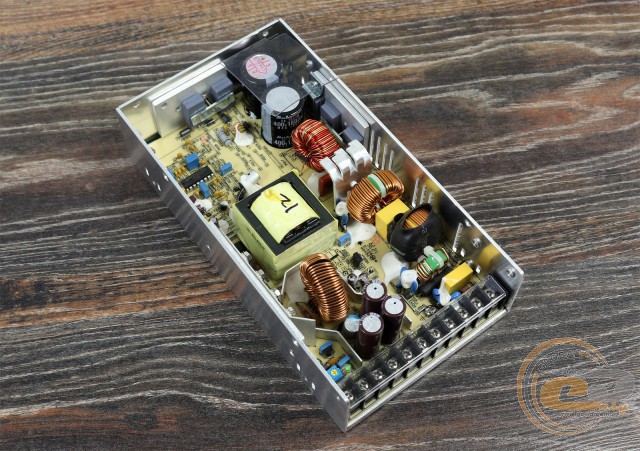

На остальных узлах производитель тоже не экономил. В частности, на входе имеется полноценный фильтр электромагнитных помех (варистор, три дросселя, пара X- и три пары Y-конденсаторов); в состав высоковольтной цепи включен активный модуль коррекции коэффициента мощности (APFC); накопительные конденсаторы (400 В х 180 мкФ) произведены японской компанией Rubycon и принадлежат к высокотемпературной серии (до 105°С). Главный преобразователь построен по традиционной прямоходовой схеме с двумя ключами. Его контроллером выступает микросхема Champion CM6802. Она же отвечает и за корректную работу модуля APFC.

Seasonic SSE-4501PF-12

Seasonic SSE-4501PF-12

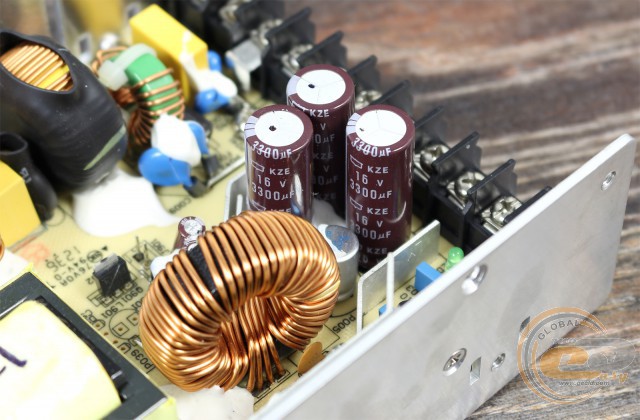

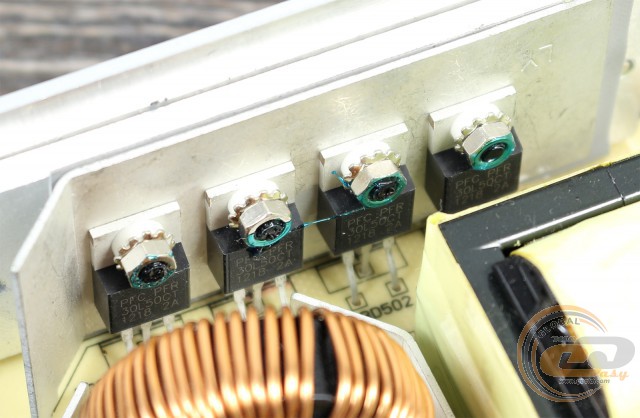

Для выпрямления выходного напряжения +12В используются четыре 30-амперные диодные сборки PFC PFR 30L50CT. Сглаживание пульсаций осуществляется с помощью японских конденсаторов от именитой компании Nippon Chemi-Con. Естественно, все они рассчитаны на повышенные рабочие температуры (до 105°С) и отличаются превосходным качеством, а также продолжительным сроком службы.

Seasonic SSE-4501PF-12

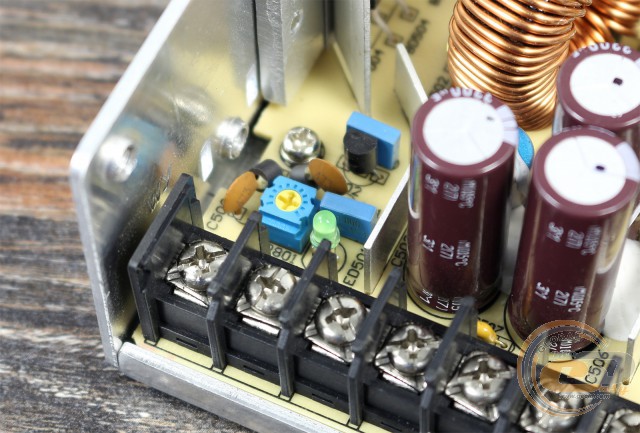

Возле клемм мы также обнаружили потенциометр, с помощью которого можно плавно регулировать выходное напряжение в пределах от +10,8 до +13,2 В. Система защит тестируемой модели представлена тремя типами: от короткого замыкания (SCP), от повышенного напряжения на выходе (OVP) и от перегрузки (OPP).
