Обзор и тестирование блока питания Seasonic SSP-300SFG

Появление на рынке компактных версий мощных видеокарт (AMD Radeon R9 Nano, NVIDIA GeForce GTX 960 Mini и других) существенно расширило сферу применения мини-ПК. Теперь это не только система для работы с мультимедиа и офисными задачами, но и полноценная конфигурация, которая вполне может справиться с воспроизведением современных игр. Правда, при этом подросли требования к другим комплектующим, в частности, к блокам питания. И речь идет даже не об увеличении потребляемой мощности. Хорошая стабильность выходных напряжений, высокий уровень КПД, тихая работа системы охлаждения – все эти факторы также вышли на передний план. Однако учитывая, что производители источников питания уделяют мало внимания компактным решениям, то в данном сегменте образовался определенный дефицит действительно высококлассных устройств. Но, как говорится, «свято место пусто не бывает». Компания Sea Sonic Electronics тут же отреагировала на сложившуюся ситуацию, выпустив сразу несколько типов компактных блоков питания, соответствующих стандарту 80 PLUS Gold. Решения форматов TFX (Seasonic SS-350TGM) и Flex ATX (Seasonic SSP-300SUG) мы уже рассматривали в предыдущих обзорах, поэтому сейчас более пристально взглянем на SFX-модель, а именно на Seasonic SSP-300SFG мощностью 300 Вт.

Seasonic SSP-300SFG

Спецификация:

Модель

Seasonic SSP-300SFG

Тип

SFX

Номинальная мощность, Вт

300

Мощность по каналу 12В, Вт

300

Мощность линий +3,3В и +5В, Вт

70

Количество линий +12В

1

Выходы, А

+3,3В

10

+5В

14

+12В

25

-12В

0,3

+5Vsb (дежурная линия питания)

2

Входное напряжение питания, В

100 − 240

Частота, Гц

50 – 60

Входной ток, А

2,5 – 5

КПД, %

88 – 92

Сертифицирован 80 PLUS

Gold

Коэффициент мощности (PF), %

99

Метод компенсации коэффициента мощности

Активный

Конфигурация системы выходных кабелей

Провода выведены напрямую из блока питания

Количество разъемов PCIe

Нет

Система охлаждения

Активного типа на основе 80-мм вентилятора

Защиты

OVP, OPP, SCP

Размеры, мм

100 х 125 х 64

Сайт производителя

Sea Sonic Electronics

Страница продукта

Seasonic SSP-300SUG

Внешний вид

Seasonic SSP-300SFG Seasonic SSP-300SFG

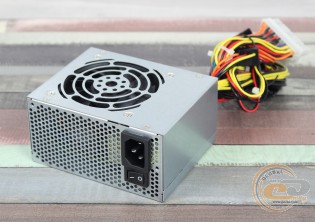

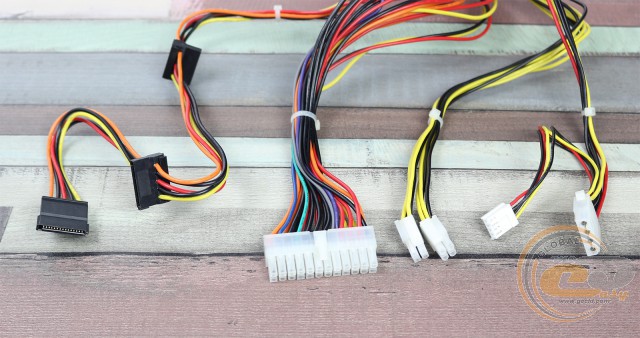

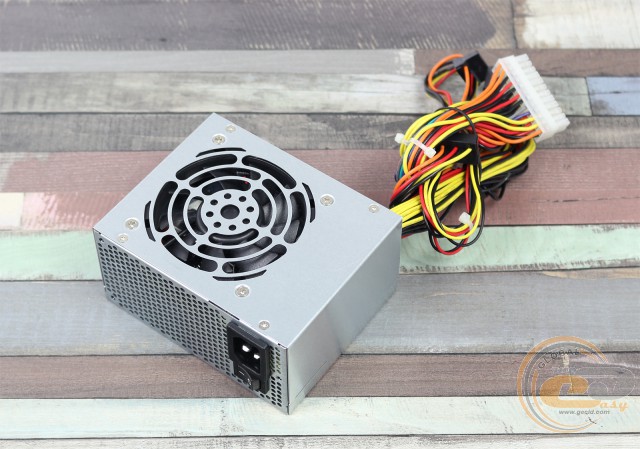

Блок питания Seasonic SSP-300SFG поставляется в виде OEM-версии, то есть без коробки и дополнительных аксессуаров. Данная модель соответствует формату SFX и отличается очень компактными размерами, что вместе с относительно большой мощностью делает ее хорошей основой для построения мини-ПК. Расположение вентиляционных отверстий полностью соответствует ATX-варианту. Все кабели выведены напрямую из корпуса блока питания. Их длина, а также конфигурация разъемов подана ниже в таблице:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

24-контактный разъем питания ATX

1

35

4+4-контактный разъем питания ATX12V

1

35

один разъем PATA и один FDD

1

35-45

три разъема SATA

1

30-45-60

Seasonic SSP-300SFG

В принципе, доступного количества коннекторов хватит для подключения комплектующих, входящих в состав мини-ПК. Но учитывая немаленькую мощность устройства, можно было бы еще добавить разъем PCIe. Тем более что при наличии всего лишь одного коннектора PATA использование переходника PATA-PCIe не всегда окажется возможным.

Внутреннее устройство

Seasonic SSP-300SFG Seasonic SSP-300SFG

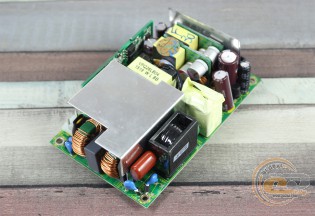

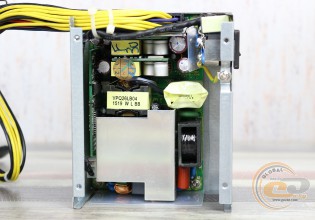

В основе Seasonic SSP-300SFG лежит та же платформа, что и в рассмотренном недавно блоке питания формата Flex ATX Seasonic SSP-300SUG. Изменения минимальны, и в большинстве узлов используются те же компоненты (даже модульный разъем никуда не исчез с печатной платы).

Seasonic SSP-300SFG Seasonic SSP-300SFG

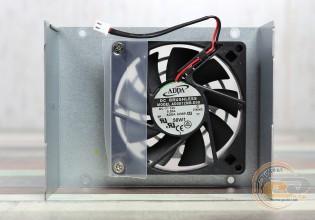

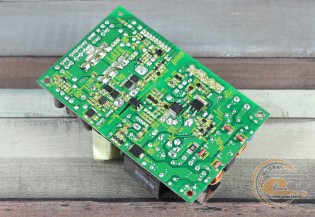

Система охлаждения состоит из Г-образного радиатора и двух маленьких пластин в низковольтной части, которые обдуваются 80-мм вентилятором ADDA AD0812MB-D90. Последний основан на шарикоподшипнике и имеет мощность 2,4 Вт. Также в процессе отвода тепла активное участие принимает корпус блока питания, который через специальные термопрокладки контактирует с силовыми элементами, расположенными на тыльной стороне печатной платы.

Seasonic SSP-300SFG Seasonic SSP-300SFG

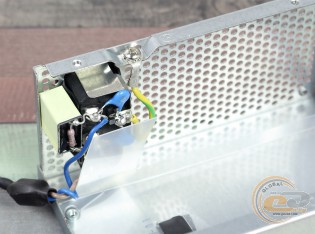

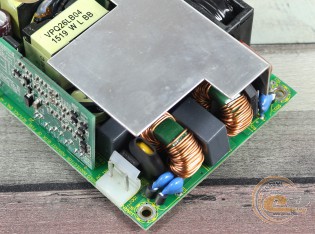

На входе устройства установлен двухкаскадный фильтр электромагнитных помех (два X-конденсатора, четыре Y-конденсатора и два двухобмоточных дросселя). Также нашлось место и для варистора, защищающего блок питания от кратковременных всплесков сетевого напряжения. Выпрямление входного электрического тока осуществляется посредством одной диодной сборки, которая закреплена на центральном радиаторе. Рядом с ней можно обнаружить силовую часть активного модуля коррекции коэффициента мощности (APFC) и накопительный конденсатор производства японской компании Hitachi.

Seasonic SSP-300SFG Seasonic SSP-300SFG

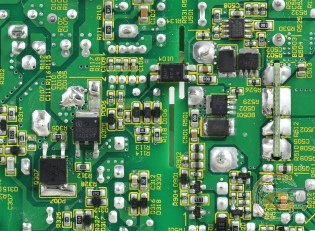

Главный преобразователь построен по высокоэффективной резонансной схеме с двумя ключами Infineon 5R280CE. Вторичная цепь являет собой не менее эффективный синхронный выпрямитель (сначала формируется мощный канал +12В, из которого уже «нарезаются» остальные линии). Выпрямление напряжения +12В осуществляется с помощью пары диодов 1045UL и двух транзисторов PSMN2R6-40YS, а вот силовая часть DC/DC-преобразователей осталась скрытой от наших глаз. За корректную работу блока питания отвечает связка ШИМ-контроллеров NCP1910 + MP6922A.

Seasonic SSP-300SFG Seasonic SSP-300SFG

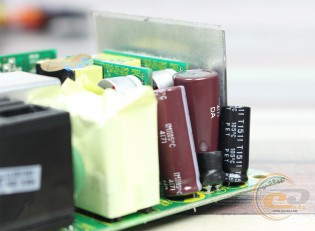

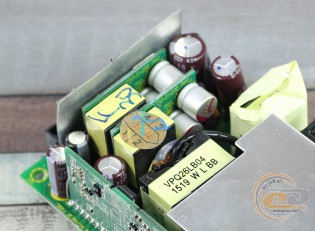

Стабилизация напряжений в блоке питания Seasonic SSP-300SFG носит раздельный характер. Для фильтрации пульсаций используются конденсаторы также исключительно японского происхождения (от Nippon Chemi-Con и Rubycon) и из высокотемпературных серий (до 105°С), что является залогом хорошего качества и продолжительного срока службы.

Согласно спецификации, в тестируемом устройстве предусмотрен следующий перечень защит:

  • от повышенного выходного напряжения (OVP);
  • от короткого замыкания (SCP);
  • от перегрузки по мощности (OPP).

Сам же узел функционирует под управлением контроллера HY510N.

Тестирование

Кросс-нагрузочные характеристики

Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

Seasonic SSP-300SFG

Seasonic SSP-300SFG

Seasonic SSP-300SFG

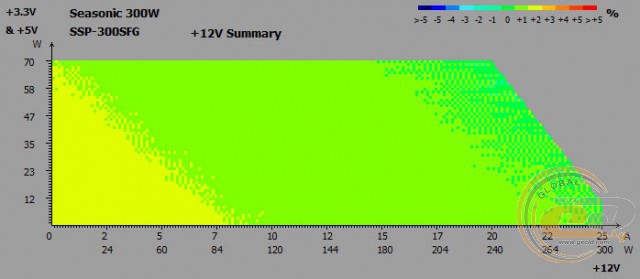

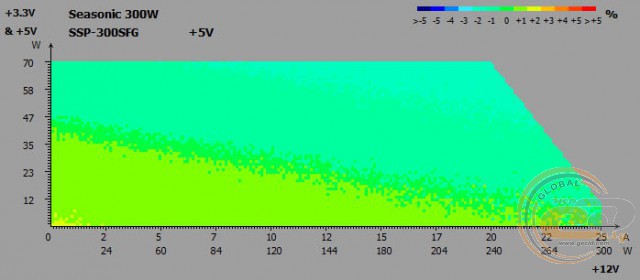

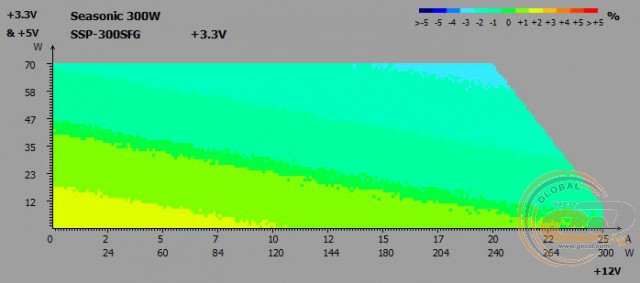

Во время кросс-нагрузочных тестов на основных линиях питания были зафиксированы следующие отклонения напряжений:

  • линия +3,3В: от -3% до +2%;
  • линия +5В: от -2% до +1%;
  • линия +12В: от 0% до +2%.

Блок раздельной стабилизации питания продемонстрировал очень хорошие результаты. На всех линиях напряжение питания колебалось в существенно более узких пределах, чем того требует стандарт ATX12V, а на канале +12В даже ни разу не просело ниже своего номинала.
