Обзор и тестирование блока питания Seasonic SSP-300SUG

Блок питания Seasonic SSP-300SUG, о котором пойдет речь в этом обзоре, принадлежит к довольно специфическому классу устройств, выполненных в формате Flex ATX. Данный стандарт материнских плат так и не прижился на рынке комплектующих, а вот соответствующие источники питания получили более широкое распространение. Этим они в первую очередь должны быть обязаны своему корпусу. Компактные размеры делают их отличной основой для построения мини-ПК, а небольшая высота позволяет использовать в составе стоечного сервера. Поэтому не удивляйтесь, если в прайсах компьютерных магазинов или на официальном сайте компании Seasonic SSP-300SUG будет расположен в категории промышленных решений.

Seasonic SSP-300SUG

Спецификация:

Модель

Seasonic SSP-300SUG

Тип

Flex ATX / серверный типоразмера 1U

Номинальная мощность, Вт

300

Мощность по каналу 12В, Вт

300

Мощность линий +3,3В и +5В, Вт

70

Количество линий +12В

1

Выходы, А

+3,3В

10

+5В

14

+12В

25

-12В

0,3

+5Vsb (дежурная линия питания)

2

Входное напряжение питания, В

100 − 240

Частота, Гц

50 – 60

Входной ток, А

2,5 – 5

КПД, %

88 – 92

Сертифицирован 80 PLUS

Gold

Коэффициент мощности (PF), %

99

Метод компенсации коэффициента мощности

Активный

Конфигурация системы выходных кабелей

Полностью модульная

Количество разъемов PCIe

Нет

Система охлаждения

Активного типа на основе 40-мм вентилятора

Защиты

OVP, OPP, SCP

Размеры, мм

150 х 82 х 41

Гарантия, лет

Сайт производителя

Sea Sonic Electronics

Страница продукта

Seasonic SSP-300SUG

Внешний вид

Seasonic SSP-300SUG Seasonic SSP-300SUG

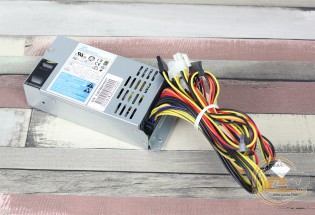

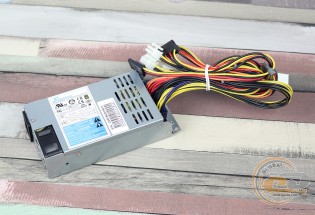

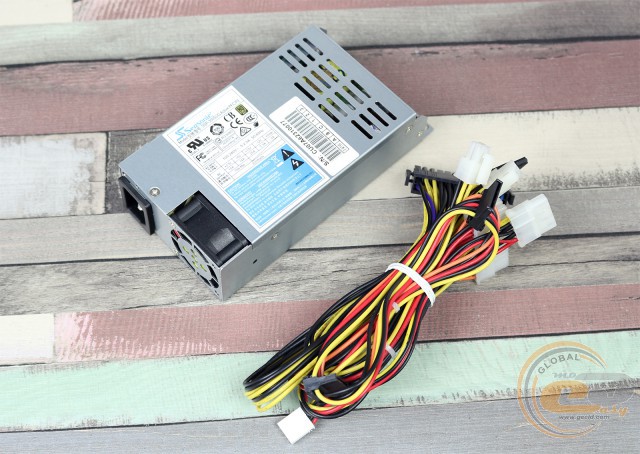

Как и все промышленные блоки питания, Seasonic SSP-300SUG поставляется в виде OEM-версии, то есть без коробки и дополнительных аксессуаров. Конфигурация корпуса Flex ATX во многом похожа на ATX-вариант. Разве что вентилятор со своего привычного места переехал на переднюю панель, а вместо него теперь просто отверстия для забора прохладного воздуха.

Seasonic SSP-300SUG Seasonic SSP-300SUG

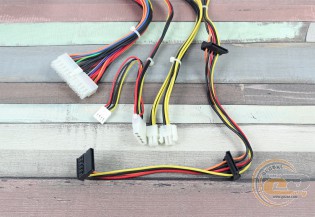

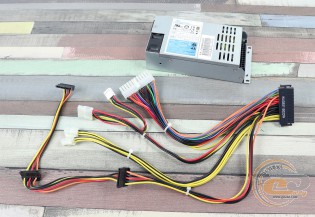

Выходные кабели выполнены в виде пучка проводов с общим модульным разъемом. Такое техническое исполнение позволит упростить сборку и обслуживание системы, особенно если она является частью стоечного сервера. Количество доступных разъемов и длина кабелей поданы ниже в таблице:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Модульные (отсоединяемые) кабели

24-контактный разъем питания ATX

1

25

4+4-контактный разъем питания ATX12V

1

35

один разъем PATA и один FDD

1

30-45

три разъема SATA

1

30-45-60

Внутреннее устройство

Seasonic SSP-300SUG Seasonic SSP-300SUG

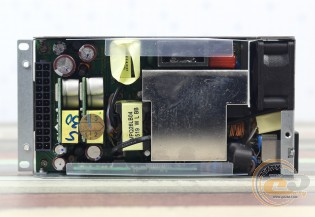

Небольшие размеры и сравнительно высокая номинальная мощность вынудили инженеров существенно видоизменить привычную компоновку внутреннего пространства блока питания. Тем не менее стоит отметить, что ни один из важных узлов не был вычеркнут из его принципиальной схемы.

Seasonic SSP-300SUG Seasonic SSP-300SUG

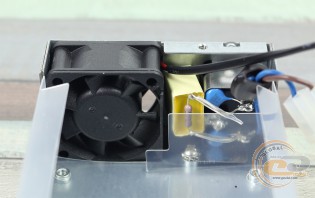

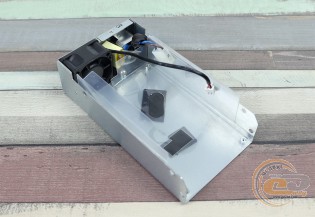

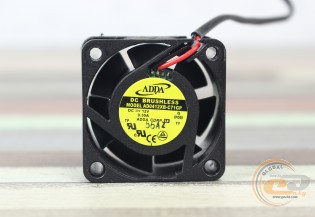

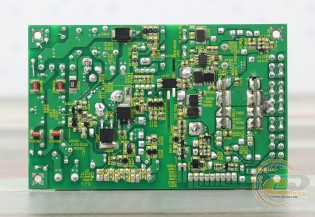

В системе охлаждения активное участие принимает корпус устройства. Через специальные термопрокладки он контактирует с силовыми элементами на тыльной стороне главной печатной платы и Г-образным радиатором, расположенным в высоковольтной части. Принудительная циркуляция воздуха осуществляется 40-мм вентилятором ADDA 0412XB-C71GP мощностью 3,6 Вт, который основан на надежном шарикоподшипнике.

Seasonic SSP-300SUG Seasonic SSP-300SUG

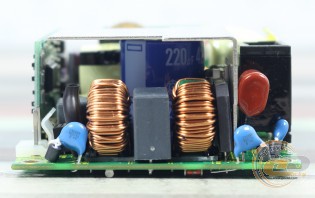

На входе Seasonic SSP-300SUG находится фильтр для сглаживания высокочастотных помех (два X- и шесть Y-конденсаторов, два дросселя и варистор), излучаемых в сеть блоком питания. Также он несет на себе функции грозозащиты. Выпрямление входного электрического тока осуществляется посредством одной диодной сборки, которая закреплена на центральном радиаторе. Рядом с ней можно обнаружить силовую часть активного модуля коррекции коэффициента мощности (APFC) и накопительный конденсатор. Последний имеет параметры 220 мкФ х 420 В и произведен японской компанией Hitachi. Соответственно, к его качеству не может быть никаких претензий.

Seasonic SSP-300SUG Seasonic SSP-300SUG

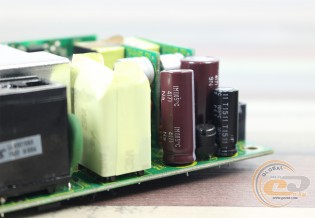

В остальных узлах, в том числе и в выходном фильтре пульсаций напряжений, также используются только японские конденсаторы (в основном от Nippon Chemi-Con и Rubycon). Немаловажный факт, что все они принадлежат к высокотемпературным сериям (допустимая рабочая температура с 85°С увеличена до 105°С).

Seasonic SSP-300SUG Seasonic SSP-300SUG

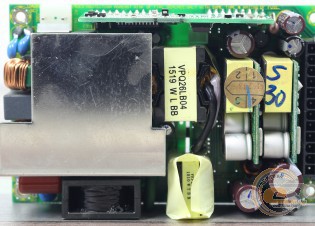

В основе модели Seasonic SSP-300SUG лежит резонансный преобразователь с двумя силовыми ключами-транзисторами Infineon 5R280CE. Данная топология позволяет добиться высоких показателей КПД блока питания, в том числе и при малых нагрузках. Не случайно герой обзора соответствует «золотому» стандарту энергоэффективности (80 PLUS Gold). За корректную работу преобразователя и модуля APFC отвечает комбо-контроллер NCP1910.

Seasonic SSP-300SUG Seasonic SSP-300SUG

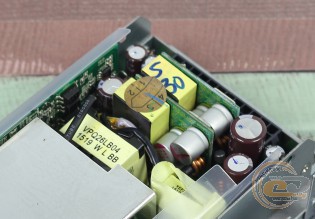

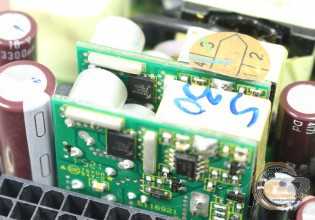

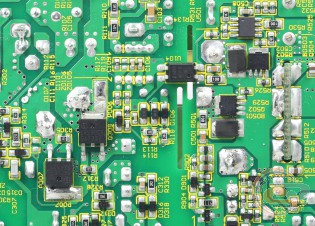

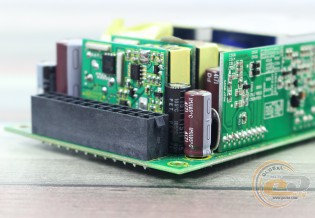

Низковольтная часть Seasonic SSP-300SUG представляет собой синхронный выпрямитель: с помощью пары диодов 1045UL и двух транзисторов PSMN2R6-40YS формируется одна мощная линия +12В, из которой в дальнейшем уже получаются напряжения +3,3В и +5В. Соответствующие DC/DC-преобразователи вынесены на дочерние печатные платы, на которых нашлось место не только для силовых элементов, но и для компонентов выходных фильтров. К слову, стабилизация напряжений в данном блоке питания организована по раздельному принципу.

Согласно спецификации, в тестируемом устройстве предусмотрен следующий перечень защит:

  • защита от повышенного выходного напряжения (OVP);
  • защита от короткого замыкания (SCP);
  • защита от перегрузки по мощности (OPP).

Сам же узел функционирует под управлением контроллера HY510N.

Тестирование

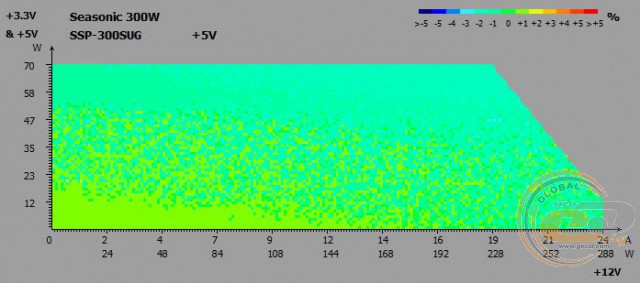

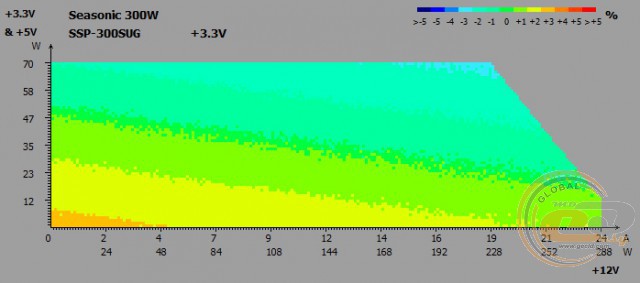

Кросс-нагрузочные характеристики

Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

Seasonic SSP-300SUG

Seasonic SSP-300SUG

Seasonic SSP-300SUG

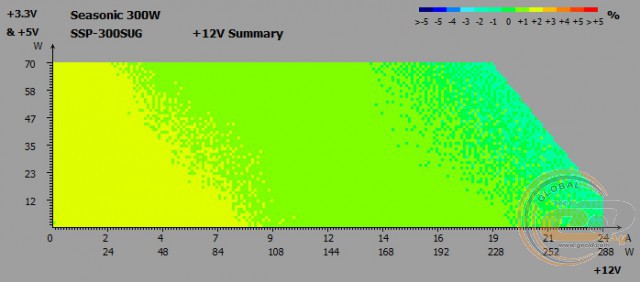

Во время кросс-нагрузочных тестов на основных линиях питания были зафиксированы следующие отклонения напряжений:

  • линия +3,3В: от -2% до +3%;
  • линия +5В: от -1% до +1%;
  • линия +12В: от -1% до +2%.

Блок раздельной стабилизации питания продемонстрировал очень хорошие результаты. На всех линиях напряжение питания колебалось в существенно более узких пределах, чем того требует стандарт ATX12V.
