Обзор и тестирование блока питания Seasonic SSP-450RT

Линейка БП Seasonic SSP представляет собой ряд наиболее доступных «золотых» решений, производимых компанией Sea Sonic Electronics. Мы уже успели познакомиться с моделями мощностью 350, 550, 650 и 750 Вт, поэтому для полноты картины пришло время рассмотреть пока остававшееся без нашего внимания 450-Вт решение.

Seasonic SSP-450RT

Поскольку четыре вышеупомянутых блока питания очень похожи между собой, то и Seasonic SSP-450RT вряд ли будет сильно отличаться от младшего и старших собратьев. Следовательно, нас предположительно ожидает очень качественная элементная база, отличная система охлаждения, хорошие выходные показатели и резко контрастирующая внешняя простота устройства. Оправдает ли новинка приписанные ей авансы – мы расскажем в текущем обзоре.

Спецификация

Модель

Seasonic SSP-450 RT

Тип

ATX12V 2.3

Номинальная мощность, Вт

450

Мощность по каналу 12В, Вт

444

Мощность линий +3,3В и +5В, Вт

100

Количество линий +12В

2

Выходы, А

+3,3В

20

+5В

20

+12В1

20

+12В2

20

-12В

0,3

+5Vsb (дежурная линия питания)

2,5

Входное напряжение, В

100 − 240

Частота, Гц

50 − 60

Входной ток, А

3 − 6

КПД, %

> 88

Сертифицирован 80 PLUS

Gold

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

99

PCIe-разъемов

2 (6+2-контактные)

Модульный

Нет

Размеры вентилятора, мм

120 х 120 х 25

Регулятор скорости вращения вентилятора

Есть (S2FC)

Уровень шума, дБ

38,5

Защиты

OVP, OPP, SCP

Размеры, мм

140 х 150 х 86

Сайт производителя

Seasonic

Страница продукта

Внешний вид

Seasonic SSP-450RT Seasonic SSP-450RT

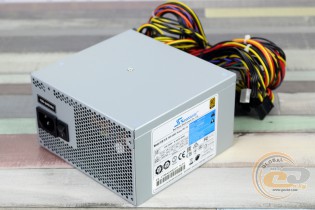

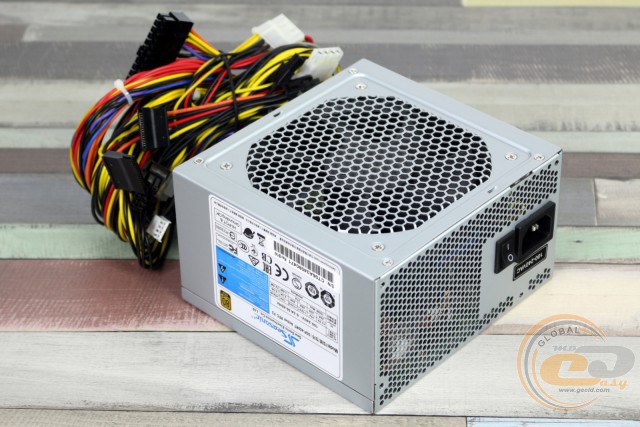

Упаковка и комплектация Seasonic SSP-450RT как таковые отсутствуют – блок питания поставляется в OEM-версии, что связано с желанием производителя удешевить устройство, избавившись от излишеств. Это же касается и весьма аскетичного внешнего оформления. Размеры источника являются стандартными для ATX-решений: 140 х 150 х 86 мм.

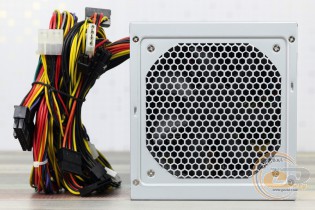

По центру нижней панели размещен вентилятор, захватывающий воздух через перфорированные отверстия, шестигранная форма которых способствует уменьшению сопротивления потоку. Нагретый воздух выводится через отверстия на тыльной панели, а четыре остальные стороны сделаны полностью сплошными.

Seasonic SSP-450RT

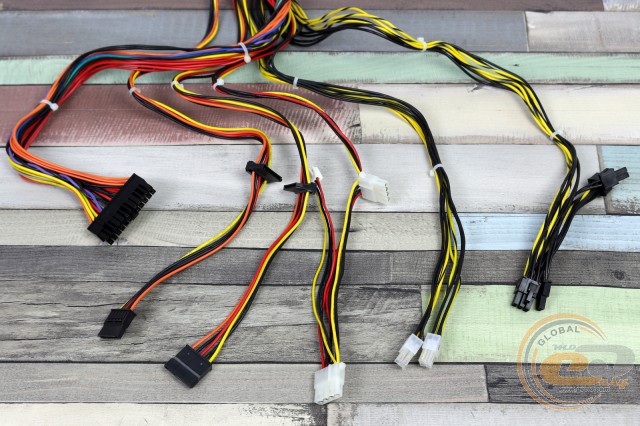

Удешевление блока питания коснулось также системы кабелей. Здесь не предусмотрено модульной конструкции, а провода имеют привычное круглое сечение и лишены нейлоновой оплетки. В целом именно то, что нужно для сборщиков систем, которые в первую очередь обращают внимание на технические показатели используемого источника питания и его стоимость.

Основные разъемы питания представлены 20+4-контактным ATX и разборным 4+4-контактным ATX12V. Для питания видеокарты можно использовать пару разъемов PCIe в 6+2-контактном исполнении, что позволит запитать практически любое современное решение. Других коннекторов вполне достаточно для подсоединения всей необходимой периферии, что облегчается использованием разных кабелей для разъемов PATA и SATA. Также порадовала длина основных проводов, которые в 350-Вт решении были несколько короче.

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Кабели, выведенные напрямую из блока питания

20+4-контактный разъем питания ATX

1

55

4+4-контактный разъем питания ATX12V

1

57

два 6+2-контактных разъема PCIe

1

60-70

два разъема SATA

2

45-60

два разъема PATA + один FDD

1

45-60-73

Seasonic SSP-450RT

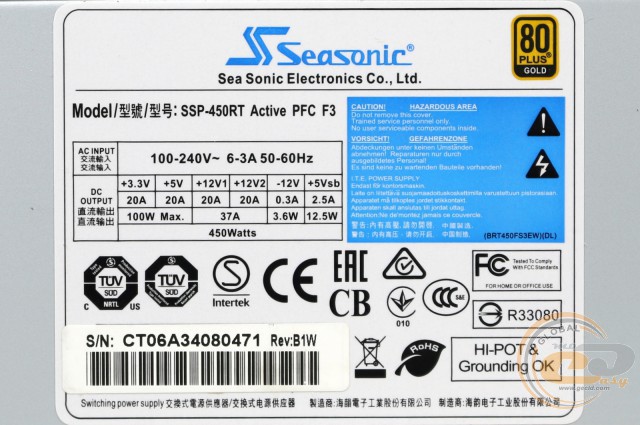

Ключевые сведения о блоке питания Seasonic SSP-450RT можно получить из наклейки, расположенной на боковине его корпуса. При номинальной мощности источника 450 Вт пара каналов +12В могут предоставить до 444 Вт, что равно почти 99% от общего значения. Линии +3,3В и +5В имеют максимальную суммарную мощность 100 Вт и способны выдержать нагрузку по 20 А каждая, чего будет более чем достаточно для подключения накопителей, приводов и другой периферии.

Модель Seasonic SSP-450RT соответствует стандарту 80 PLUS Gold. Согласно его требованиям, КПД блока питания при нагрузках 20%, 50% и 100% от номинальной мощности не должен опускаться ниже 88%, 92% и 88% соответственно (для напряжения питания 230 В). Этот момент мы обязательно проверим чуть позже во время тестирования. Также стоит отметить широкий диапазон входных напряжений (100 – 240 В), что позволяет отказаться от внешних стабилизаторов питания в условиях нестабильной электросети.

Внутреннее устройство

Seasonic SSP-450RT

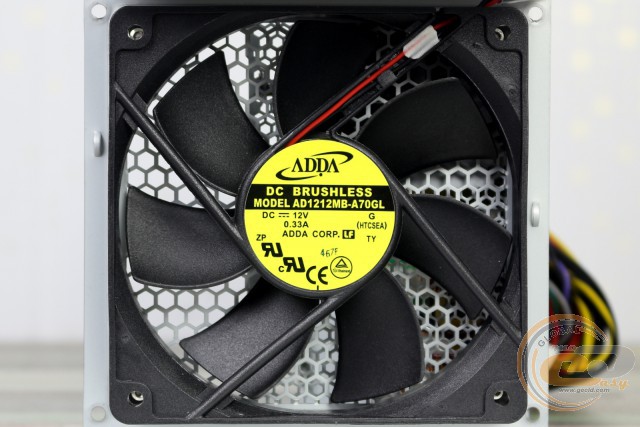

Для охлаждения внутренних компонентов используется 120-мм 7-лопастный вентилятор ADDA AD1212MB-A70GL, применяемый в моделях данной линейки мощностью 350-650 Вт. В его основе лежит двойной шарикоподшипник, который является заметно надежнее подшипника скольжения, но по акустическим показателям несколько уступает гидродинамическим решениям. Подробные технические характеристики данной вертушки приведены в следующей таблице:

Вентилятор

ADDA AD1212MB-A70GL

Тип подшипника

Качения

Напряжение питания, В

12

Ток, А

0,33

Мощность, Вт

3,96

Максимальная скорость вращения, об/мин

2050

Воздушный поток, CFM

80,5

Уровень шума, дБ

До 38,5

Размеры, мм

120 х 120 х 25

Вес, г

156

Seasonic SSP-450RT

Seasonic SSP-450RT

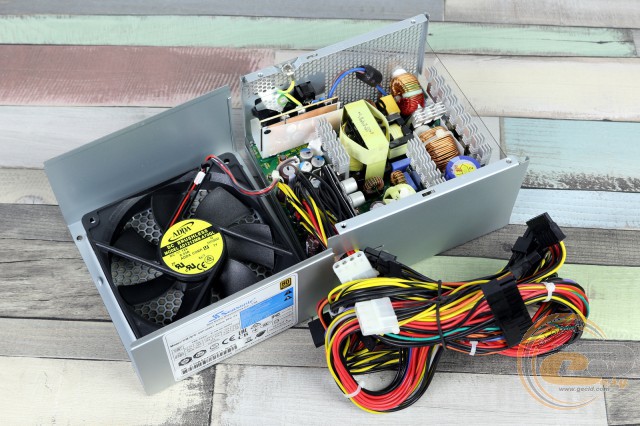

Внутренняя компоновка Seasonic SSP-450RT идентична таковой в более мощных решениях линейки Seasonic SSP, что уже можно отнести к преимуществам данной модели.

Seasonic SSP-450RT Seasonic SSP-450RT

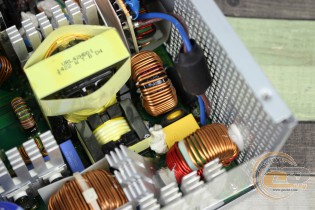

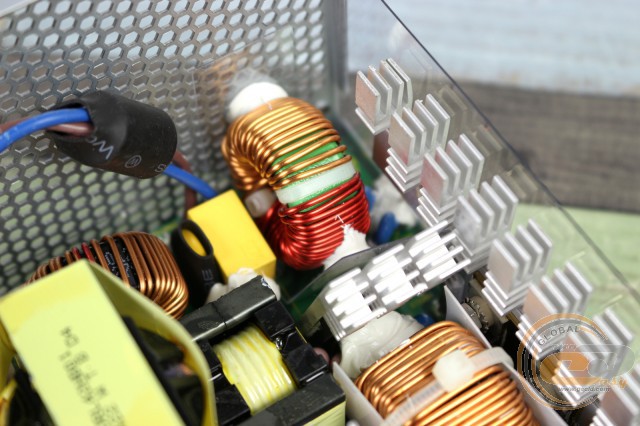

На входе установлен уже традиционный EMI-фильтр, отвечающий за сглаживание высокочастотных помех, излучаемых в сеть блоком питания. Его элементная база содержит в себе в нужном количестве все необходимые компоненты: пару X- и шесть Y-конденсаторов, три дросселя и варистор.

Seasonic SSP-450RT

Чуть дальше расположена диодная сборка, которая заботливо оборудована дополнительным алюминиевым радиатором. Рядом установлен активный корректор коэффициента мощности (APFC). Все силовые элементы высоковольтной цепи снабжены пассивными элементами охлаждения в виде алюминиевых радиаторов.

Seasonic SSP-450RT

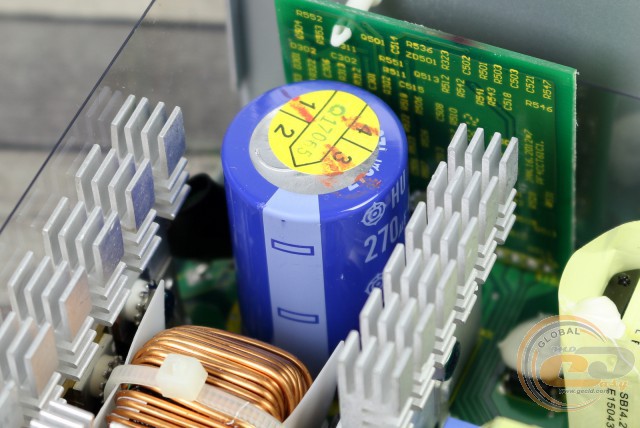

В качестве входного конденсатора высоковольтной цепи установлено решение Hitachi AIC (270 мкФ х 420 В). Японское происхождение данного элемента косвенно говорит о его высоком качестве, что подтверждают многочисленные положительные отзывы. Также радует принадлежность конденсатора к высокотемпературной серии (до 105°С).

Seasonic SSP-450RT

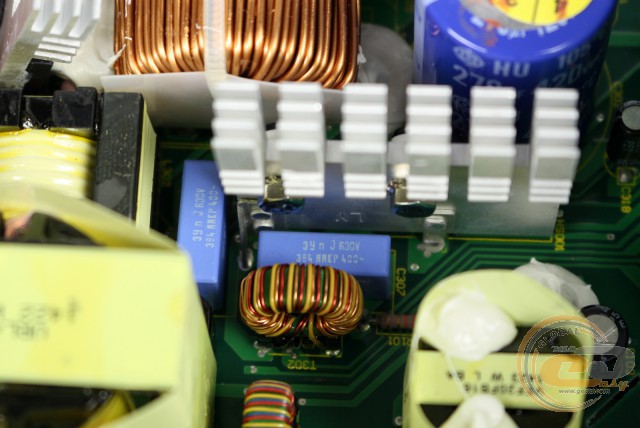

В Seasonic SSP-450RT применяется полумостовой резонансный преобразователь с двумя ключами.

Seasonic SSP-450RT

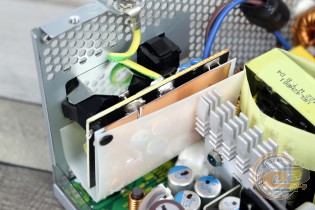

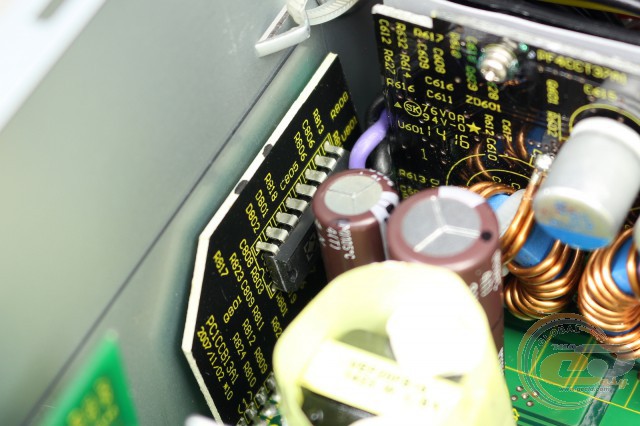

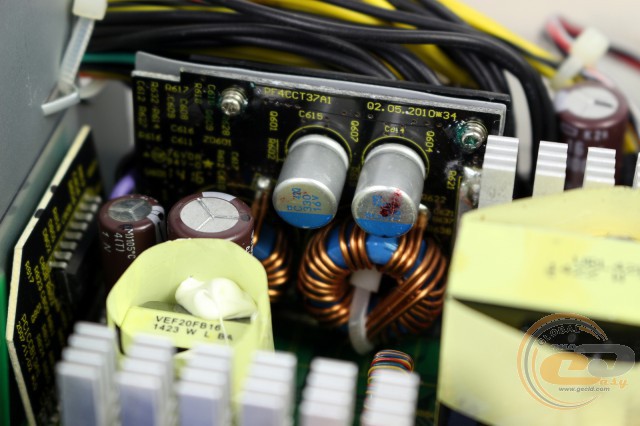

Напряжение +12В формируется с помощью синхронного выпрямителя, транзисторы которого размещены на обратной стороне основной печатной платы. Низковольтная же часть состоит из DC-DC-преобразователей, расположенных на отдельной плате и используемых для формирования напряжений +3,3В и +5В. С одной ее стороны разместилась их силовая часть, а с другой − компоненты LC-фильтров.

Seasonic SSP-450RT Seasonic SSP-450RT

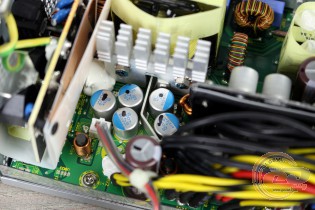

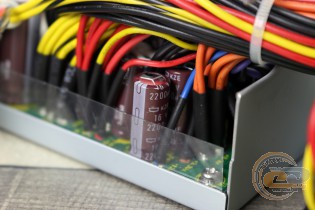

Их фильтрация осуществляется с помощью твердотельных конденсаторов и элементов с жидким электролитом от японской компании Nippon Chemi-Con.

Seasonic SSP-450RT

Согласно технической спецификации, блок питания Seasonic SSP-450RT имеет следующие защиты: OVP, OPP и SCP. При этом в основе узла используется функциональный контроллер PS223, с помощью которого можно реализовать и остальные типы защит (UVP / OCP / OTP).
