Обзор и тестирование блока питания Seasonic X-750

Рассмотренный в одном из недавних обзоров блок питания Seasonic X-650 хотя и справлялся с игровой конфигурацией на основе двух производительных видеокарт, однако при этом работал с перегрузкой. Такой режим функционирования возможен, но на постоянной основе его использование все же нежелательно. В случае сборки конфигурации с несколькими «прожорливыми» графическими адаптерами лучше посмотреть в сторону более мощных версий - 750 Вт и выше. Тем более что в линейке Seasonic X имеются такие модели, например, Seasonic X-750 (Seasonic SS-750KM3). Как и Seasonic X-650, она тоже подверглась небольшой модернизации и при этом получила более низкий ценник.

Спецификация:

Упаковка и комплект поставки

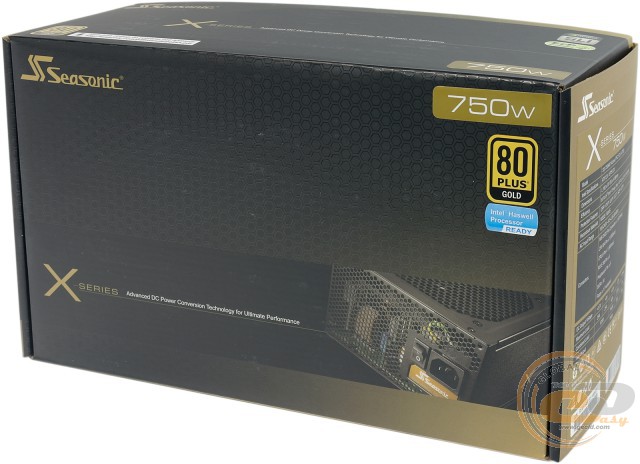

Блок питания Seasonic X-750 поставляется в коробке из плотного картона, которая обеспечивает защиту от ударов и возможных механических повреждений. Как всегда, она обладает отличной полиграфией и информативностью.

Особенно это касается тыльной стороны упаковки, где помимо списка технических особенностей данной модели, приводится еще и подробное описание применяемых в ней технологий и запатентованных технических решений. Выделим главные из них:

• 80 PLUS Gold Certified - высокий уровень энергоэффективности, соответствующий стандарту 80 PLUS Gold;
• DC-to-DC - используется современная схемотехника на основе преобразователей постоянного напряжения;
• Seasonic Patented DC Connector Panel with Integrated Voltage Regulation Module - запатентованная конструкция модуля с преобразователями DC-DC, которая позволяет уменьшить потери энергии в низковольтной части и улучшить качество монтажа элементов;
• Highly Reliable 105°С Aluminum Electrolytic Capacitors, Conductive Polymer Aluminum Solid Capacitors - во всех узлах установлены качественные японские конденсаторы, принадлежащие к высокотемпературным сериям;

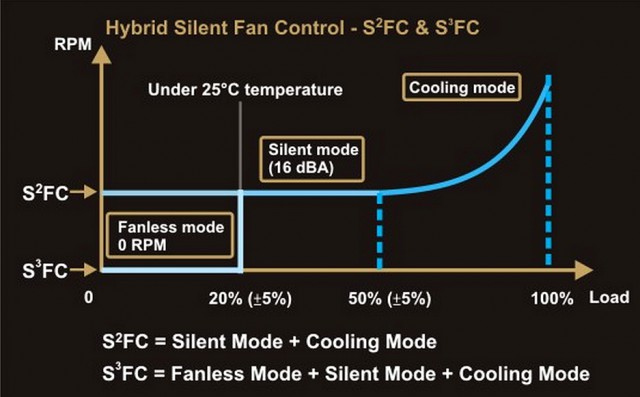

• Seasonic Hybrid Silent Fan Control - гибридная система охлаждения, благодаря которой вентилятор при малых нагрузках перестает вращаться;
• Sanyo Denki San Ace Silent Fan - использование высококачественного тихоходного вентилятора, основанного на подшипнике качения;
• 7 Years Warranty - 7 лет гарантии.

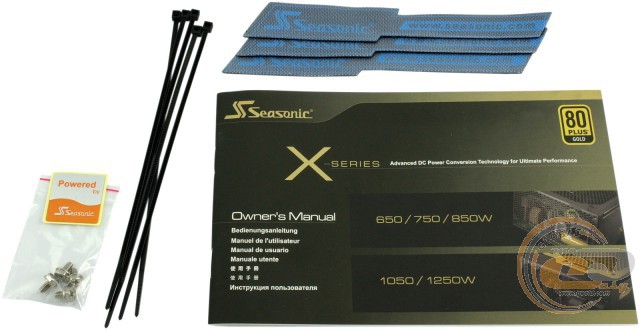

Комплект поставки довольно богатый и включает в себя все необходимые компоненты, которые могут понадобиться пользователю в процессе эксплуатации устройства, а именно:

• сетевой шнур питания;
• винты для крепления;
• модульные кабели;
• пять хомутов и три стяжки на липучках для фиксации проводов;
• наклейку с логотипом компании;
• инструкцию.

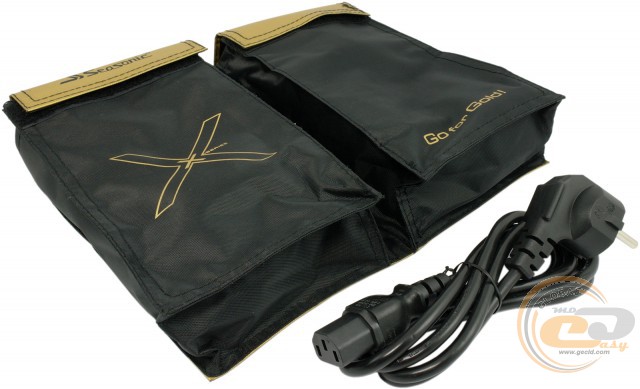

Для хранения проводов предусмотрена специальная двухсекционная сумочка. Сам же комплект модульных кабелей мы рассмотрим чуть позже.

Внешний вид

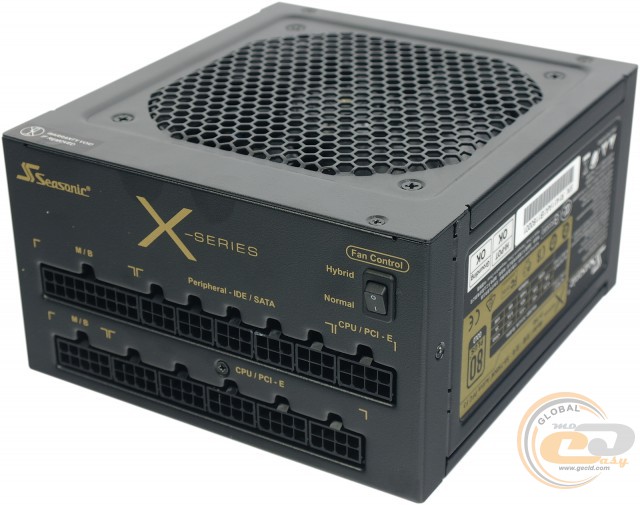

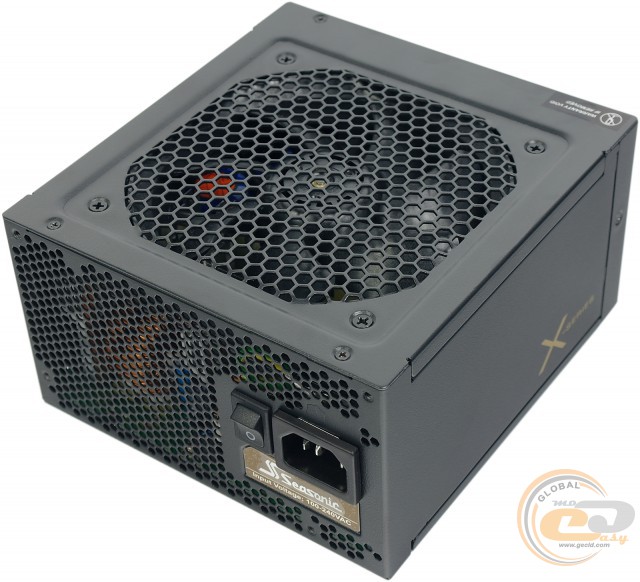

Корпус блока питания сделан из толстой стали и окрашен в черный матовый цвет. Несмотря на большую номинальную мощность и наличие модульных разъемов, он имеет вполне стандартные размеры - 160 х 150 х 86 мм. Таким образом, в случае установки Seasonic X-750 на дне компьютерного корпуса, он не будет перекрывать расположенное там же отверстие для дополнительного вентилятора.

Отличительной дизайнерской чертой всех топовых решений от Sea Sonic Electronics является отсутствие традиционного «гриля» на их крышке. Его место занимает решетка с ячейками в виде пчелиных сот. Как показывает практика и опыт других производителей, такая конструкция лучше сказывается на сопротивлении воздушных потоков, что в свою очередь позволяет снизить шум, исходящий от блока питания. Такую же перфорацию можно наблюдать и на передней панели корпуса, куда вынесены сетевая розетка и кнопка отключения внешнего питания.

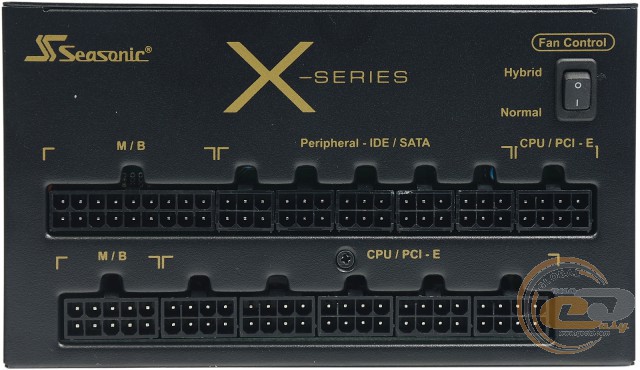

Поскольку модель Seasonic X-750 принадлежит к серии высококлассных устройств Seasonic X, то система выходных кабелей у нее организована по модульному принципу. Причем отстегивающимися сделаны все провода, даже те, что предназначены для питания материнской платы и процессора. Такое техническое исполнение позволяет сделать процесс подключения комплектующих и укладки проводов максимально простым и удобным. Сами разъемы подписаны и имеют разную конструкцию, поэтому даже неопытные пользователи, первый раз столкнувшиеся со сборкой ПК, смогут легко разобраться со схемой подсоединения модульных кабелей.

Еще одной характерной особенностью топовых решений от Sea Sonic Electronics является гибридная система охлаждения, которая при малых нагрузках на блок питания способна работать в полностью пассивном режиме. Иными словами, вентилятор не вращается, а само устройство при этом не издает ни единого звука. Причем чем лучше организована циркуляция воздуха внутри компьютерного корпуса, тем позже стартует вертушка. Если же Seasonic X-750 планируется эксплуатировать в среде с повышенной температурой, то гибридную систему охлаждения уместно будет перевести в обычный режим работы. Для этого на задней панели предусмотрен специальный тумблер, обозначенный как «Fan Control». В таком случае вентилятор в блоке питания начнет вращаться сразу же после включения ПК, и он будет продолжать свою работу независимо от типа нагрузки.

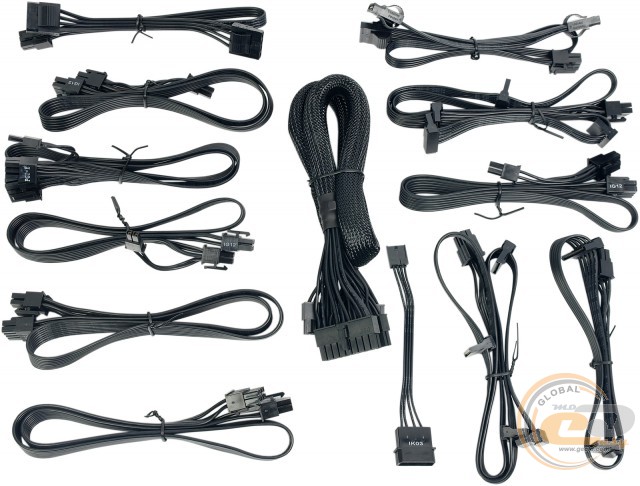

Все провода за исключением того, что используется для питания материнской платы, имеют вид шлейфов. Это делает их более гибкими по сравнению с традиционным исполнением с применением оплетки, что в свою очередь существенно облегчает их скрытую укладку в современных компьютерных корпусах.

Основные коннекторы питания имеют следующую конфигурацию: разборный 20+4-контактный ATX и два 8-контактных ATX12V (один из которых тоже является разборным). Для дополнительного питания видеокарт предусмотрено сразу четыре 6+2-контактных разъема PCIe. Таким образом, модель Seasonic X-750 без проблем можно использовать в составе двухпроцессорных систем или геймерских конфигураций, включающих в себя несколько видеокарт. Действительно, а для чего еще нужен такой мощный блок питания?

К конфигурации кабелей с разъемами для подсоединения периферии также нет никаких замечаний. Количества доступных коннекторов вполне хватит, чтобы создать на основе настольного ПК небольшой файл-сервер или торрент-клиент, а также запитать вентиляторы и другие устройства, требующие разъема PATA.

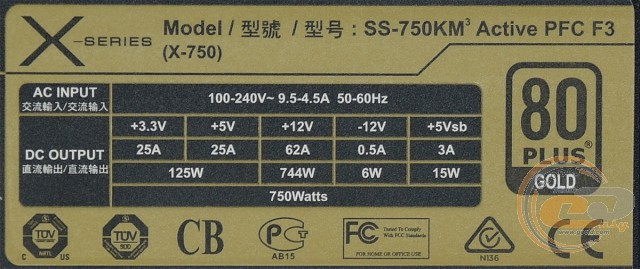

Теперь давайте более детально рассмотрим технические характеристики блока питания Seasonic SS-750KM3. Его номинальная мощность составляет 750 Вт. Канал +12В выполнен в виде одной линии с нагрузочной способностью до 62 А. Такое техническое решение идеально подходит для современных комплектующих и существенно расширяет границы для экспериментов с их разгоном. Линии +3,3В и +5В имеют максимальную суммарную мощность 125 Вт и рассчитаны на нагрузку по 25 А каждая. Опять же, это будет накладывать минимум ограничений при выборе конфигурации ПК.

Модель Seasonic X-750 соответствует классу энергоэффективности 80 PLUS Gold, в котором предъявляются довольно жесткие требования к уровню КПД блока питания. Так, для напряжения 230 В при нагрузках 20%, 50% и 100% от номинальной мощности этот показатель не должен опускаться ниже 88%, 92% и 88% соответственно.

Также стоит отметить широкий диапазон входных напряжений (100 – 240 В), что позволяет отказаться от внешних стабилизаторов питания в условиях нестабильной электросети.

Внутреннее устройство

Для охлаждения внутренних компонентов используется 120-мм 7-лопастный вентилятор SANYO DENKI 9S1212F404, который основан на подшипнике качения. Кроме надежности, данная вертушка также может похвастать и хорошей производительностью при сравнительно низком уровне шума. Все это делает ее одной из лучших в своем классе, в чем мы уже неоднократно убеждались на практике.

Для оптимизации воздушных потоков внутри корпуса прикреплена небольшая прозрачная пластиковая пластина.

Компания Sea Sonic Electronics является одним из немногих производителей блоков питания, которая самостоятельно разрабатывает свои изделия. Такой подход позволяет использовать самые передовые наработки в этой области, а также, в случае необходимости, легко модернизировать уже готовые версии блоков питания. Модель Seasonic SS-750KM3 является отличным тому примером. Имея на руках такую высококлассную платформу, как Seasonic KM3, инженеры с ее помощью без проблем сумели добиться необходимого уровня производительности, а также соответствия требованиям современных комплектующих. В частности, речь идет о поддержке энергосберегающих состояний C6 / C7, характерных для процессоров Intel Haswell.

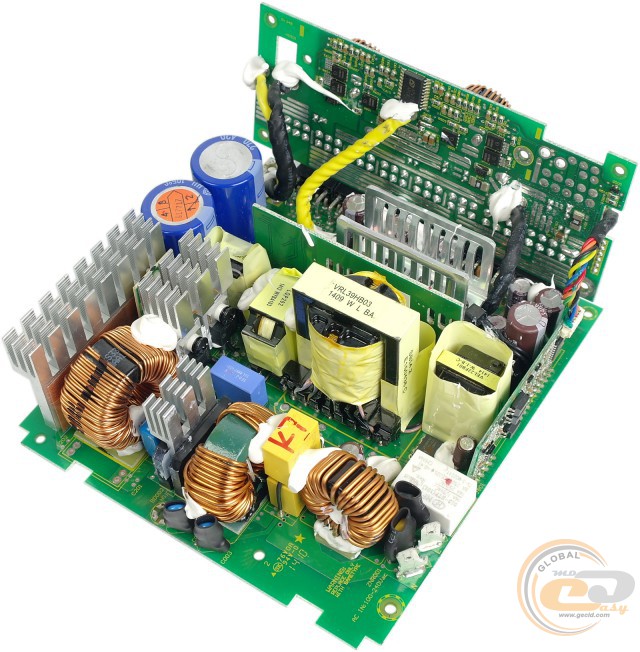

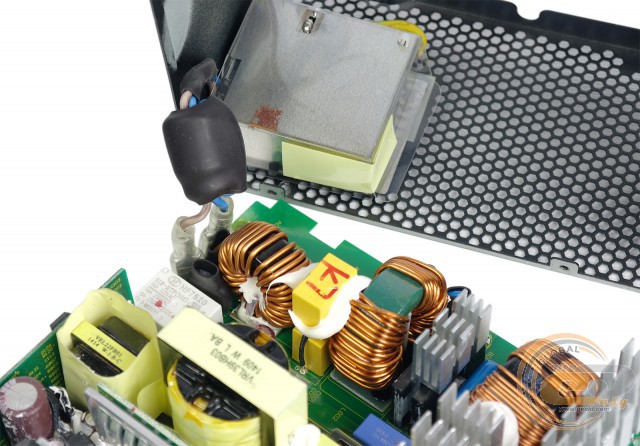

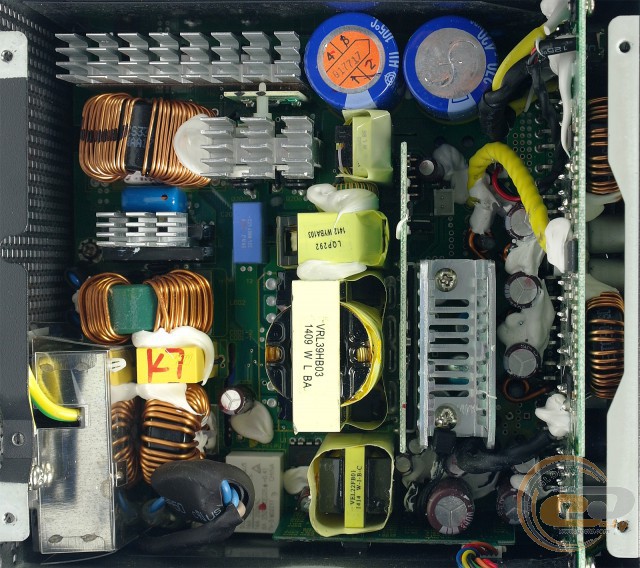

Первое, на что обращаешь внимание после вскрытия блока питания - это огромные алюминиевые радиаторы. Причем каждая группа силовых элементов имеет свой собственный охладитель. Все же не будем забывать, что Seasonic X-750 до определенной нагрузки может функционировать с выключенным вентилятором, поэтому быстрый отвод тепла в данном случае является одной из важнейших задач.

Компоновка остальных узлов в Seasonic X-750 также заслуживает только самой высокой оценки. Нигде нет ни малейшего намека на экономию: EMI-фильтр для сглаживания высокочастотных помех, излучаемых в сеть блоком питания, включает в себя весь перечень необходимых компонентов (три дросселя, три X- и четыре Y-конденсатора, варистор); в мосте для выпрямления входного напряжения используется пара диодных сборок; в состав активного модуля коррекции коэффициента мощности входят высокоэффективные элементы с большим запасом мощности (два полевых транзистора Infineon 5R250P и диод Шоттки STPSC606D).

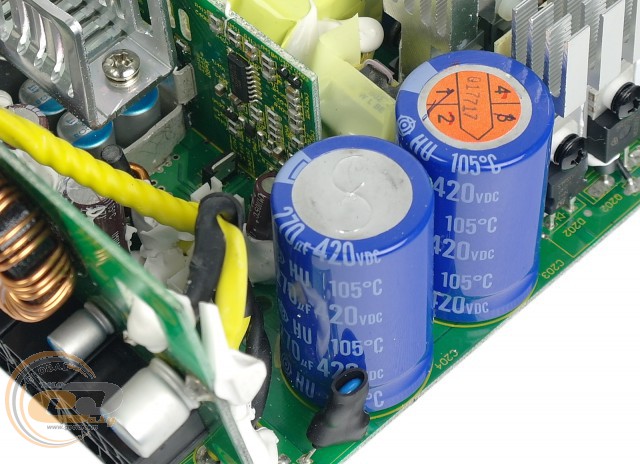

Производителем высоковольтных конденсаторов (270 мкФ х 420 В) выступает именитая японская компания Hitachi, продукция которой имеет высочайшее качество. Поскольку они подключены параллельно, получаем общую емкость узла на уровне 540 мкФ - отличный показатель для 750-ваттного устройства. Отметим также, что максимальная рабочая температура конденсаторов составляет 105°С, а не 85°С, как у большинства аналогов сомнительного происхождения.

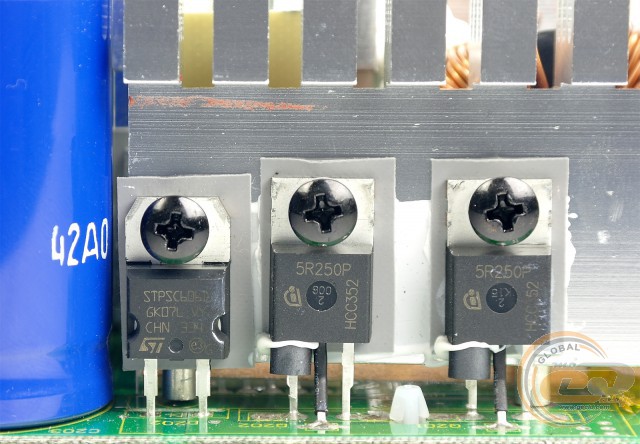

Основной преобразователь построен на резонансной схеме с полным мостом. Его ключами выступают четыре транзистора Infineon 5R399P, которые работают парами под управлением ШИМ-контроллера CM6901. За корректное функционирование дежурного источника питания (линия +5VSB) отвечает чип ICE2QR4765. Номинал контроллера APFC, к сожалению, рассмотреть не удалось, однако принимая во внимание топологию платформы, можно с уверенностью предположить, что им является микросхема NCP1654.

Еще при анализе технических характеристик было ясно, что низковольтная часть модели Seasonic X-750 представляет собой синхронный выпрямитель: на выходе формируется одна мощная линия +12В, из которой в дальнейшем уже получаются напряжения +3,3В и +5В. Как мы уже говорили выше, такая схема является наиболее актуальной для современных комплектующих и позволяет не беспокоиться о возможной перегрузке канала +12В после установки производительной видеокарты или разгона процессора. Хотя, безусловно, соответствующая защита (OCP) здесь присутствует, причем реализована она на всех линиях.

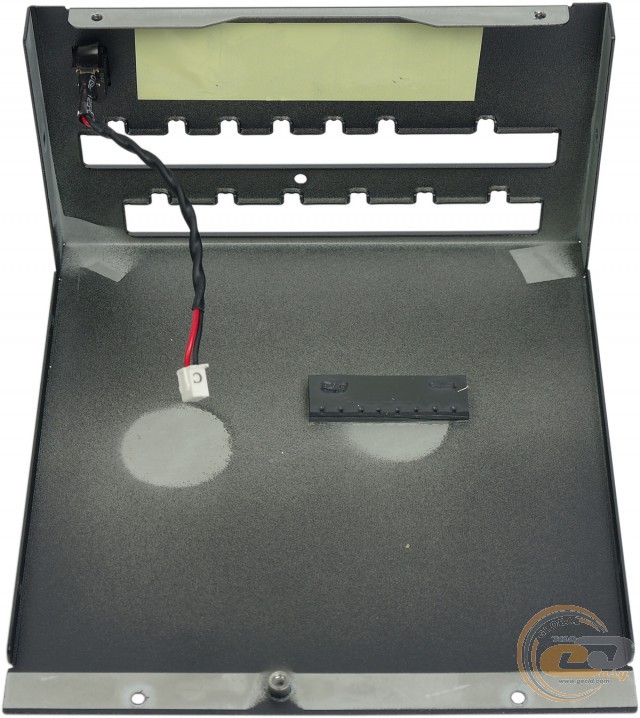

Как и в «платиновых» решениях, здесь корпус блока питания также принимает участие в процессе охлаждения. Через слой теплопроводного материала он контактирует с металлическими площадками на плате, в которые впаян П-образный радиатор, охлаждающий транзисторы на линии +12В.

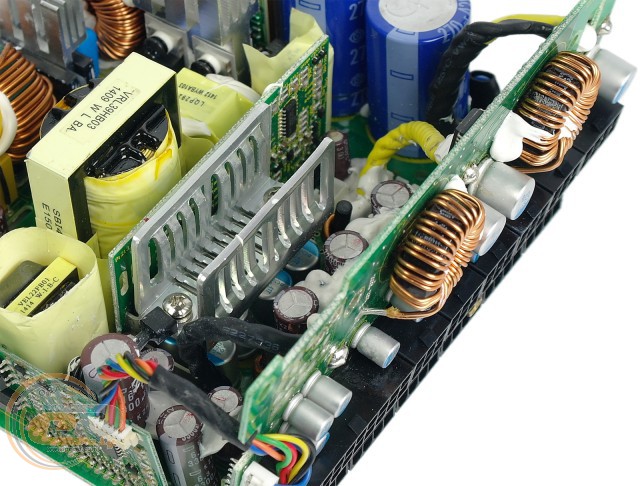

В Seasonic X-750 используется хорошо знакомая нам конструкция DC-DC-преобразователей, когда их силовые компоненты и LC-фильтры располагаются вместе с частью модульных разъемов на одной печатной плате. Тем самым минимизируются потери энергии и шумы на выходах блока питания.

В формировании линий +3,3В и +5В принимает участие шесть транзисторов Infineon BSC0906NS (по три на каждом канале). Их нагрев во время работы настолько маленький (сопротивление в открытом состоянии всего 4,5 мОм), что вполне хватает и обдува предустановленным вентилятором. Управление DC-DC-преобразователями лежит на плечах ШИМ-контроллера APW7159.

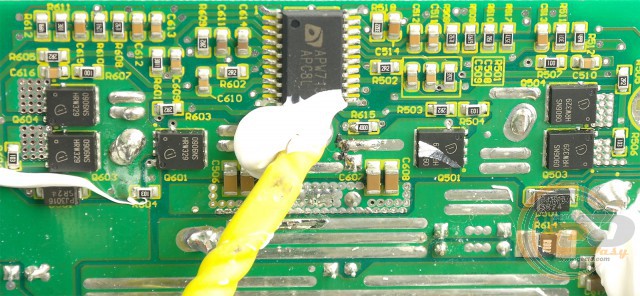

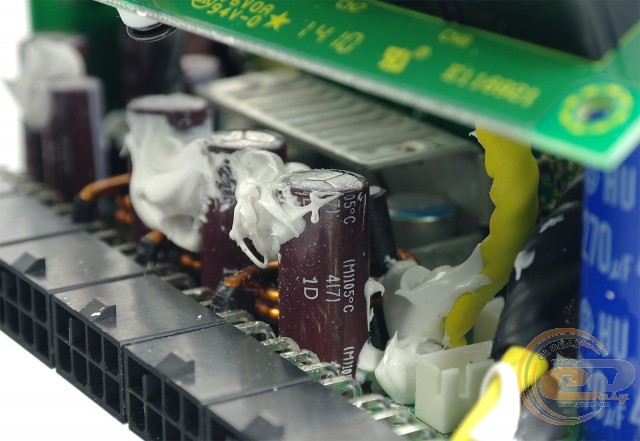

Остальные элементы конвертеров постоянного напряжения сосредоточены на обратной стороне платы. В частности, речь идет о двух дросселях и фильтрующих конденсаторах полимерного типа (470 мкФ х 16 В и 560 мкФ х 6,3 В).

Отметим, что выходы, на которые ложится большая нагрузка (для подключения дополнительного питания процессора и видеокарт), расположены непосредственно на главной печатной плате, чтобы снизить потери энергии на подводных линиях.

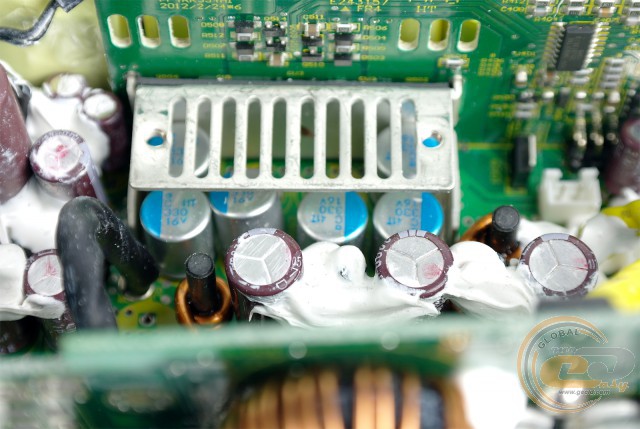

За сглаживание пульсаций на канале +12В отвечают конденсаторы как с твердым (330 мкФ х 16 В), так и с жидким электролитом (2200 мкФ х 16 В). Их производителем выступает не менее известная компания Nippon Chemi-Con, а сами элементы относятся к высокотемпературной серии (до 105°С). Все это говорит о высоком качестве и позволяет рассчитывать на их продолжительный срок службы.

Согласно технической спецификации, модель Seasonic X-750 имеет весь ряд защит (OVP / UVP / OPP / SCP / OCP / OTP), включая защиту от перегрузки и перегрева. Последняя в блоке питания, который до определенной нагрузки может работать с выключенным вентилятором, является довольно-таки важной. Сам же узел основан на микросхеме-супервайзере Weltrend WT7527V.

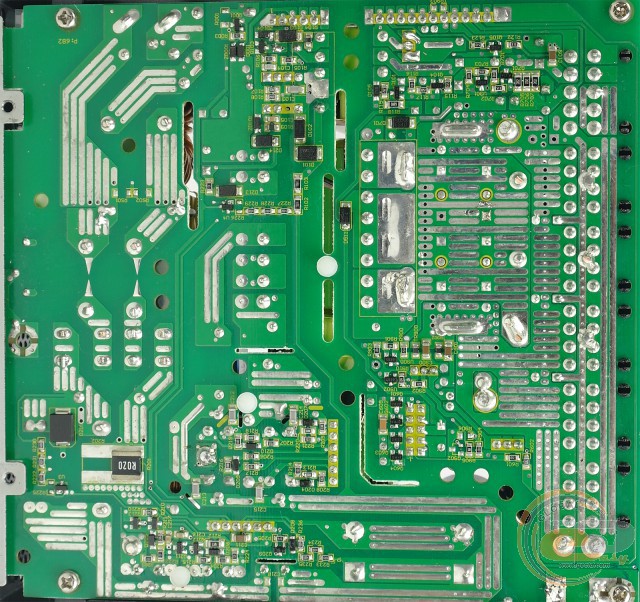

Как всегда, к качеству пайки нет никаких претензий. Все дорожки ровные, потеков и других недостатков не обнаружено. В этом плане продукцию компании Sea Sonic Electronics можно считать эталонной.

Кросс-нагрузочные характеристики

Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

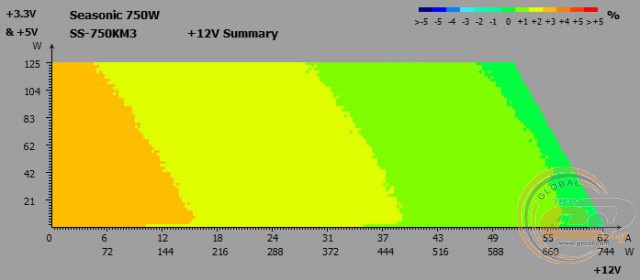

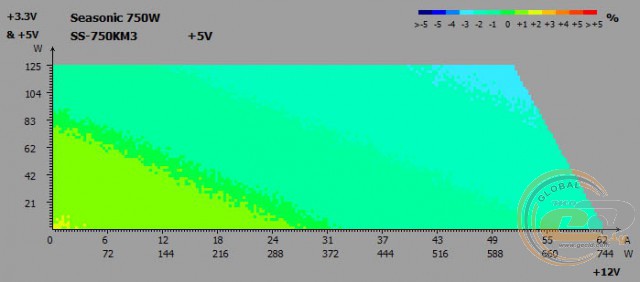

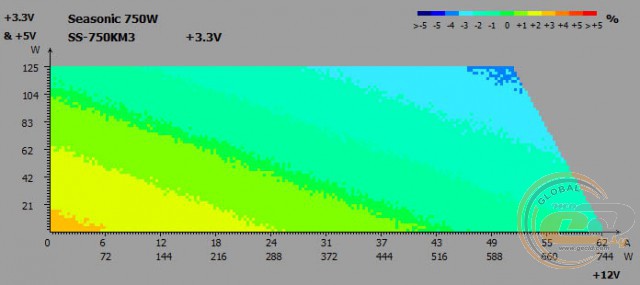

Во время кросс-нагрузочных тестов на основных линиях питания были зафиксированы следующие отклонения напряжений:

• линия +3,3В: от -3% до +3%;
• линия +5В: от -3% до +1%;
• линия +12В: от 0% до +3%.

Во время тестирования модели Seasonic SS-750KM3 на лабораторном стенде раздельная система стабилизации довольно хорошо справилась со своей задачей: на всех линиях напряжение колебалось в гораздо более узком диапазоне, чем того требует стандарт ATX12V.

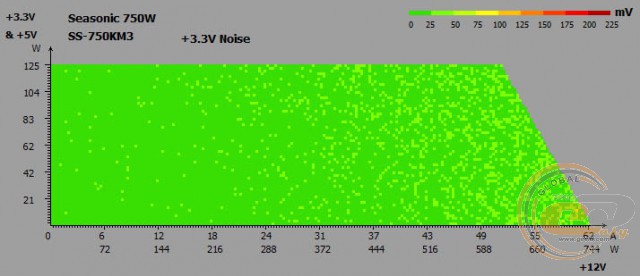

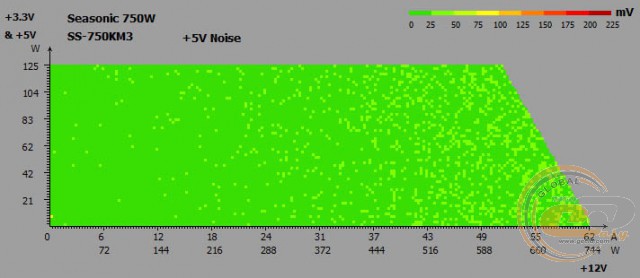

Шумы и пульсации во всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

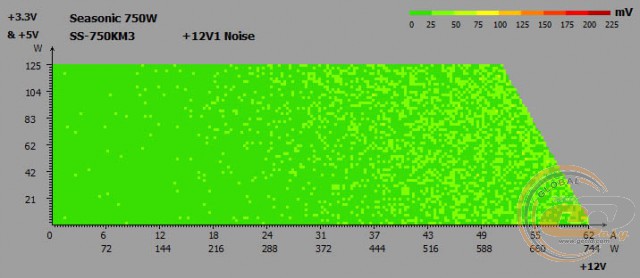

Не менее хорошо зарекомендовала себя и система сглаживания пульсаций. В большинстве случаев размах амплитуды (peak-to-peak) не превышал значения 25 мВ и лишь иногда смещался в диапазон 25 - 50 мВ. Причем такая картина наблюдалась на всех линиях питания, в том числе и на +12В, где стандартом допускаются пульсации вплоть до 120 мВ.

Дежурная линия питания +5VSB

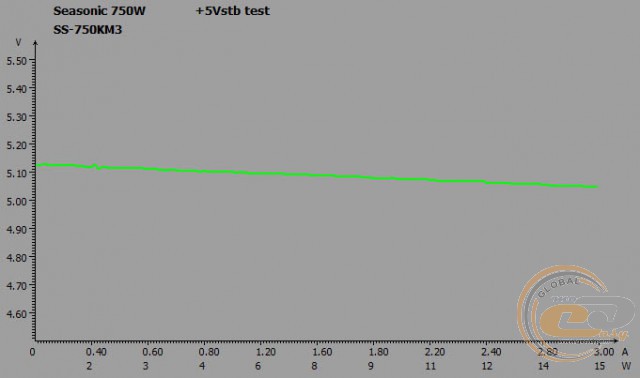

Состояние дежурной линии питания Seasonic X-750 не вызвало никаких замечаний. В зависимости от нагрузки напряжение на ней изменяется от 5,13 В до 5,05 В.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка* - нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC блока питания без проблем справляется со своей задачей. Как видно из таблицы, уже при потребляемой мощности в 250 Вт коэффициент PFC превысил отметку 0,90 (одним из условий получения сертификата 80 PLUS Gold является «PFC > 90% при 50%-ой нагрузке»). Максимальное же значение (0,98) было зафиксировано, когда нагрузка составляла 750 Вт.

КПД

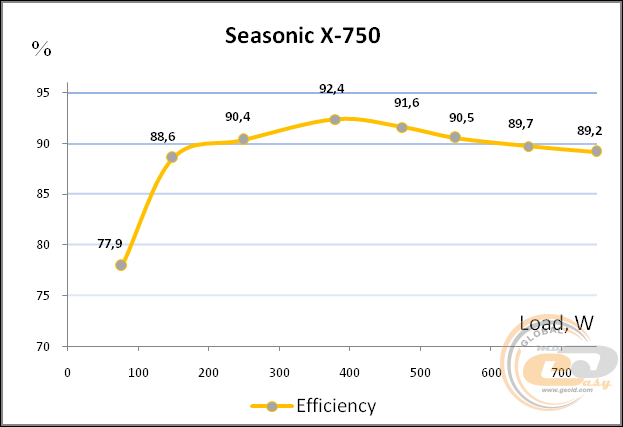

Тест реальной эффективности при разных нагрузках подтвердил соответствие модели Seasonic X-750 стандарту 80 PLUS Gold для напряжения 230 В. При нагрузках 20%, 50% и 100% от номинальной мощности КПД блока питания превышает 88%, 92% и 88% соответственно. Отдельно хочется отметить, что даже при малом значении потребляемой мощности (75 Вт) этот показатель все равно находился на сравнительно высоком уровне (около 78%).

Система охлаждения и температурный режим

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла приблизительно 27°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С является вполне допустимой. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

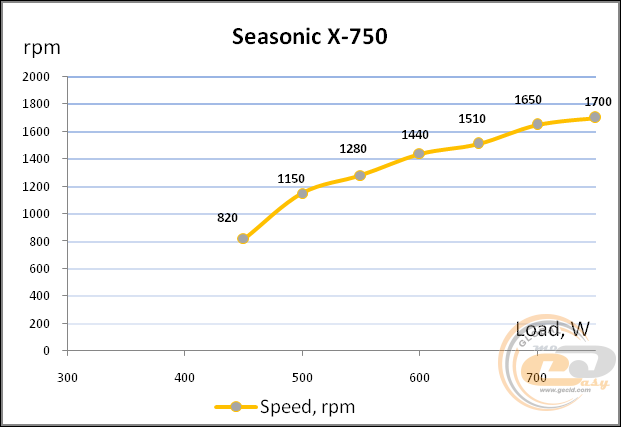

На данном графике продемонстрирована работа системы охлаждения в гибридном режиме («Hybrid»). Вентилятор начинает вращаться только при достижении отметки в 450 Вт (60% от номинальной мощности), до этого Seasonic X-750 функционирует абсолютно бесшумно. Конечно, в данном случае определенную роль сыграла и хорошая вентиляция корпуса, в котором проводился эксперимент. Но таких же условий без проблем может добиться любой пользователь.

С работающим вентилятором модель Seasonic SS-750KM3 также не выделяется на фоне остальных компонентов. По субъективным оценкам в диапазоне нагрузок 450 - 550 Вт создаваемый блоком питания шум можно охарактеризовать как низкий, а в пределах 550 − 750 Вт он немного возрастает, но остается ниже среднего уровня. При этом даже при достижении отметки номинальной мощности блока питания (750 Вт), скорость вращения вентилятора не превышает 1700 об/мин. Иными словами, у системы охлаждения имеется еще определенный запас, который может быть востребован в условиях с повышенной температурой или же во время работы с перегрузкой.

В обычном режиме («Normal») вентилятор начинает вращаться со скоростью 700 об/мин сразу же после запуска компьютера.

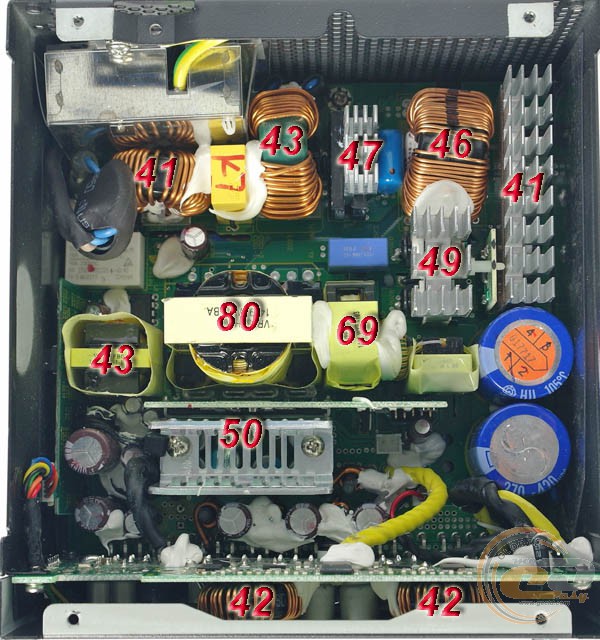

Что касается нагрева внутренних компонентов, то даже после длительной работы никаких проблем не наблюдается. Температура всех основных узлов во время эксперимента не выходила за рамки допустимых норм и была далека от критических показателей. Из этого можно сделать вывод, что настройка и калибровка системы охлаждения выполнена довольно хорошо.

Посторонние шумы во время работы блока питания

Как показала практика, на всем диапазоне нагрузок Seasonic X-750 не издает никаких дополнительных шумов в виде раздражающего писка дросселей или характерного гудения трансформатора. Поскольку данная модель до определенной отметки потребляемой мощности может работать с отключенным вентилятором, то отсутствие подобных акустических эффектов особенно важно.

OverLOAD

Нагрузку на Seasonic X-750 мы увеличивали до 950 Вт, что равняется приросту +26,7% к номинальной мощности. Дальше (на отметке 970 Вт) уже срабатывала защита от перегрузки (OPP). При этом значения напряжений на выходных линиях питания оставались в пределах нормы. Все это говорит о высоком потенциале платформы Seasonic KM3 и хорошем качестве использованных здесь компонентов. К тому же у пользователя появляется довольно обширное поле для экспериментов с разгоном комплектующих или создания очень производительных конфигураций.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы был задействован мощный 6-ядерный процессор Intel Core i7-4960X, разогнанный до частоты 4,4 ГГц. В качестве видеоускорителей мы использовали видеокарты ZOTAC GeForce GTX 480 AMP! и ZOTAC GeForce GTX 480, суммарный уровень TDP которых превышает 500 Вт. Отметим, что целью данного эксперимента является воссоздать реальные нагрузки производительного ПК и проверить, как при этом ведет себя блок питания на практике.

Измерения производились в двух режимах: «Простой» и «Максимальная загрузка», которая создавалась утилитами Linpack и FurMark 1.10.4. Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, напряжение на линиях питания +12В, +5В и +3,3В фиксировалось с помощью мультиметра MASTECH MY64.

В результате измерения напряжения питания на выходных линиях были получены следующие значения:

В реальных условиях система стабилизации показала себя так же хорошо, как и при испытаниях на лабораторном стенде. Во время эксперимента ни на одной из линий напряжение питания не проседало ниже своего номинала. Характер нагрузки при этом не играл никакой роли. Таким образом, данная модель как нельзя лучше подойдет для сборки геймерской конфигурации с двумя топовыми видеокартами и производительным процессором. При этом уровень входного энергопотребления будет сопоставим с «платиновыми» решениями аналогичной мощности.

Энергопотребление в простое и в выключенном состоянии компьютера

Энергопотребление блока питания Seasonic X-750 в выключенном состоянии компьютера и в спящем режиме не отличается от показателей других высококлассных решений, побывавших в нашей тестовой лаборатории.

Выводы

Как и в случае с Seasonic X-650, можем со 100%-ой уверенностью сказать, что обновление ревизии блока питания Seasonic X-750 (Seasonic SS-750KM3) никак не повлияло на его потребительские качества и технические характеристики. Его по-прежнему можно назвать эталоном среди «золотых» устройств аналогичной мощности, но при этом уже с более доступным ценником.

В первую очередь хочется выделить хорошую работу систем стабилизации и сглаживания пульсаций на выходных линиях питания, что вместе с большой номинальной мощностью (750 Вт) делает эту модель отличной основой для производительного компьютера с несколькими видеокартами. Однако сфера ее применения не ограничивается только игровыми системами. Наличие большого запаса по мощности и одной выделенной линии +12В позволит без проблем включать Seasonic X-750 в состав оверклокерских конфигураций или «ферм» для майнинга криптовалюты. При этом можно не опасаться каких-либо плачевных последствий, поскольку данный блок питания оснащен всеми необходимыми видами защит, включая защиту от перегрузки и перегрева.

Если же Seasonic X-750 планируется эксплуатировать в более привычных условиях, то уместно будет использовать гибридный режим системы охлаждения. Благодаря ему вентилятор до определенной нагрузки (в нашем случае аж до 450 Вт) не вращается, а блок питания функционирует абсолютно бесшумно. Хотя и с работающей вертушкой он никак не будет выделяться на фоне остальных комплектующих.

Раз уж мы затронули тему потребительских качеств, то, безусловно, также стоит отметить и великолепную организацию системы кабелей. Мало того, что все они сделаны отстегивающимися, так еще и большинство из них имеет вид шлейфов, что положительным образом сказывается на удобстве их подключения и укладки в компьютерном корпусе.

Иными словами, здесь все сделано на высшем уровне, поэтому при выборе блока питания для производительного ПК настоятельно рекомендуем обратить внимание на Seasonic X-750, как на довольно сбалансированное решение с точки зрения показателя «цена / возможности».

Достоинства:

• высокий КПД (соответствие стандарту 80 PLUS Gold);
• большой запас по мощности (до +26,7%);
• передовая схемотехника и качественная элементная база;
• наличие выделенного канала +12В с нагрузочной способностью до 62 А;
• хорошее состояние напряжения на линиях питания +12В, +5В и +3,3В под большой нагрузкой;
• наличие всех видов защит, в том числе и от перегрева;
• раздельная система стабилизации питания;
• возможность работы в широком диапазоне сетевого напряжения;
• полностью модульная система кабелей;
• использование длинных плоских проводов облегчает их укладку;
• наличие четырех 6+2-контактных разъемов PCIe;
• гибридная система охлаждения, благодаря которой блок питания при низких и средних нагрузках работает в пассивном режиме;
• возможность выбора между гибридным и обычным режимом работы системы охлаждения с помощью переключателя на задней стенке корпуса;
• эффективная система охлаждения;
• даже при максимальных нагрузках вентилятор работает довольно тихо;
• низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера;
• хороший комплект поставки;
• 7 лет гарантии.
