Обзор блока питания SIRTEC High Power HPC-460-P12S

19-01-2009

Тайваньская компания SIRTEC, как производитель блоков питания, является достаточно известной, но в тоже время не самой популярной. Многие пользователи считают ее продукцию достаточно посредственной, а ведь именно SIRTEC производит блоки питания, которые потом «продает» под своим брендом очень известная компания CHIEFTEC. Например, мощный блок питания CHIEFTEC CFT-850G-DF, о котором мы рассказывали ранее, изготовлен и разработан как раз компанией SIRTEC. Возможно, только этот факт несколько поменяет мнение пользователей о продукции этого производителя. В этот раз у нас будет возможность оценить одно из решений этой компании – блок питания SIRTEC High Power HPC-460-P12S.

Серия блоков питания Hight Power, инициалы которой образуют название модели, состоит из трех решений. SIRTEC High Power HPC-460-P12S является самым мощным из них, его мощность составляет 460 Вт. Также в серии есть модели мощностью 430 Вт и 370 Вт.

SIRTEC Hight Power HPC-460-P12S

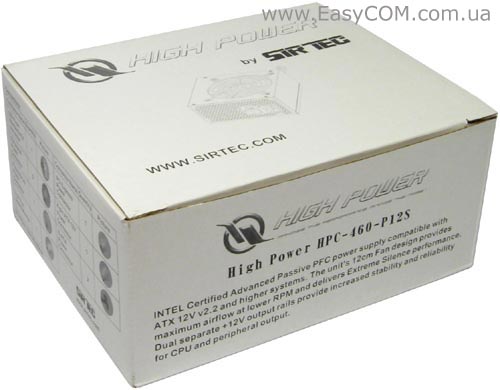

Упаковка у продуктов серии High Power очень простая. Она представляет из себя белую картонную коробку, на которой размещена краткая аннотация продукта и отмечены его основные достоинства.

SIRTEC Hight Power HPC-460-P12S

С одной из боковых сторон перечислены все разъемы, которыми обладает SIRTEC HPC-460-P12S.

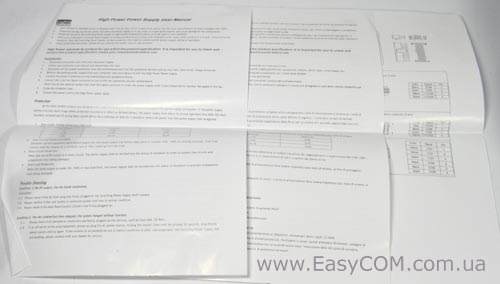

Вместе с блоком питания SIRTEC HPC-460-P12S прилагается три листа инструкций на английском языке. Кроме инструкции в комплектации этого блока питания ничего нет, то есть нет привычных сетевого шнура питания и четырех винтов для крепления в корпусе.

SIRTEC Hight Power HPC-460-P12S

Корпус блока питания выполнен из стали. 120 мм вентилятор закрыт блестящей вентиляционной решеткой типа «гриль». Вес блока питания довольно большой, так как он оборудован нелегким дросселем схемы пассивной компенсации реактивной мощности.

Спецификация:

Торговая марка

SIRTEC

Модель

HPC-460-P12S

Тип

ATX12V v2.2

Максимальная мощность, Вт

460

Мощность по каналу 12В, Вт

380

Линий +12V

2, «виртуальные»

Выходы

+3.3V - 28A,
+5V - 28A,
+12V1 - 17A,
+12V2 - 18A,
 -12V - 0.3A,
 +5VSB - 2.5A

PCI-E разъемов

1

SLI

Нет

CrossFire

Нет

Модульный

Нет

КПД

До 76%

80 PLUS сертифицирован

нет

Коэффициент мощности (PF)

н/д

Метод компенсации коэффициента мощности

пассивный

Входное напряжение, В

115-230

Частота входного напряжения, Гц

50-60

Входной ток, А

10/5

Размер вентилятора, мм

120x120x25

Уровень шума, дБ

Н/д

Регулятор скорости вращения вентилятора

да

Электромагнитные безопасность и совместимость (EMI/EMC)

CE, FCC, C-tick

Соответствие RoHS (низкое содержание в припое свинца и кадмия)

Нет

Размеры (ШхДхВ), мм

Н/д

Комплектация

Сетевой шнур, инструкция

Ресурс

100 000 часов при 75% загруженности и при 25°С температуре окружающей среды

Сайт производителя

http://www.sirtec.com/

SIRTEC Hight Power HPC-460-P12S

Ячейки вентиляционной решетки блока питания имеют шестигранную форму. Известно, что такой тип вентиляционной решетки способен создавать наименьшее сопротивление воздушному потоку. Хотя эта особенность стала уже чуть ли не стандартной, компании, распространяющие блоки питания, практически всегда упоминают о ней в своих каталогах или рекламных проспектах.

С обратной стороны блока питания установлена достаточно большая кнопка «подачи сетевого напряжения», а также имеется переключатель с 230 В на 150 В.

SIRTEC Hight Power HPC-460-P12S

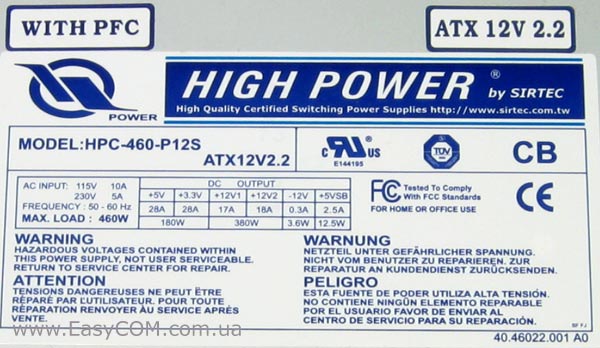

Как видим, блок питания SIRTEC HPC-460-P12S имеет две «виртуальные» линии питания +12V, которые рассчитаны на нагрузку 17 и 18 А. Суммарная нагрузка на +12 В линии не должна превышать 380 Вт. Мощность линий +5 В и +3,3 В в сумме составляет 180 Вт, что можно считать стандартной величиной. Также на этикетке блока питания SIRTEC HPC-460-P12S есть отметка о наличие схемы пассивной компенсации реактивной мощности и ряда сертификаций, таких как TUV, FCC, CE, CB, которые подтверждают высокое качество изделия.

В арсенал кабелей и разъемов SIRTEC HPC-460-P12S входит один 6-контактный разъем питания PCIe для видеокарты. Из разъемов питания процессора есть только 4-контактный ATX12V, а 8-контактного, к сожалению, нет. Нейлоновая оплетка, которая удерживает провода вместе и оберегает их изоляцию от случайного повреждения, имеется только на кабеле 20+4-контактного разъема ATX.

Для питания периферийных устройств есть только самое необходимые в домашних системах разъемы: пять 4-контактных типа «Molex», один для FDD и два SATA. Причем все разъемы питания для периферийных устройств эргономичные, т.е. с ушками по бокам.

Примечательно наличие у блока питания SIRTEC HPC-460-P12S разъема для контроля скорости вращения вентилятора, который предусматривается подключать к материнской плате. Подобная опция больше необходима просто для интереса, а практическая ценность может быть только в случае настройки реакции системы на критическое замедление или остановку вентилятора в БП, что делается крайне редко. С другой стороны, не каждый, даже более дорогой, блок питания может похвастаться этой особенностью.

Разъемы и длина проводов блока питания SIRTEC HPC-460-P12S:

Типы разъемов

Длина проводов до разъема (разъемов), см

(20+4)-контактный разъем питания материнской платы

45

4-контактный разъем питания процессора

45

6-контактный разъем PCIe

45

Три разъема для периферийных устройств и FDD

40-55-70-85 (FDD)

Два разъема для периферийных устройств

40-55

Два разъема для устройств SATA

40-55

SIRTEC Hight Power HPC-460-P12S

Открыв блок питания SIRTEC HPC-460-P12S можно убедиться, что выполнен он довольно добротно. Хотя схема и распаяна на одностороннем PCB, но внутри довольно большого корпуса «яблоку некуда упасть», все занято элементами. Дросселя в блоке питания имеют довольно большие габариты, которые вполне соответствуют его мощности. Пайка также произведена очень качественно.

Возле двух больших конденсаторов 820 мФ 200В в выпрямителе расположен большой дроссель пассивного компенсатора реактивной мощности, который прикручивается отдельно прямо к корпусу блока питания.

SIRTEC Hight Power HPC-460-P12S

Для охлаждения полупроводниковых элементов в SIRTEC HPC-460-P12S используются литые алюминиевые радиаторы, верхняя часть которых сделана ребристой.

SIRTEC Hight Power HPC-460-P12S

Транзисторы в блоке питания аккуратно «посажены» на радиатор через термопрокладку, причем в месте контакта явно заметно наличие и термопасты

SIRTEC Hight Power HPC-460-P12S

Схемы различных защит собраны на микросхеме набора компараторов LM339N и вынесены на отдельную плату.

SIRTEC Hight Power HPC-460-P12S

В качестве активного элемента охлаждения используется производительный 120 мм вентилятор Hong Sheng A1225H12S. Максимальная скорость вращения этого вентилятора составляет 2200 об/мин, что достаточно много, как для 120 мм модели. Благодаря системе автоматического регулирования скорость вращения вентилятора во время проведения тестирования находилась в диапазоне 1500- 1750 об/мин, при этом уровень шума можно охарактеризовать как средний.

Тестирование

За неимением в наличии полноценного нагрузочного стенда, для тестирования мы использовали игровую конфигурацию из одного топового видеоускорителя GeForce GTX 260 896MB и разогнанного до 4 ГГц четырехъядерного процессора.

Тестовая конфигурация, выполняющая роль нагрузки блока питания:

Материнская плата

ZOTAC NForce 790i-Supreme (NVIDIA nForce 790i Ultra SLI)

Процессор

Intel Core 2 Quad Q9550 (LGA775, 2,83 ГГц, L2 2х6 Мб) @4 ГГц

Кулер

Noctua NH-U12P

Оперативная память

2x DDR3-1333 1024 Mб Transcend PC6400

Видеокарта

Gigabyte GV-N26-896H-B GeForce GT X260 896MB DDR3 PCI-E DVI RTL

Жесткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Корпус

Spire SwordFin SP9007B с двумя 120 мм вентиляторами

C помощью цифрового мультиметра MASTECH MY64 мы проводили замеры напряжений на основных линиях питания +12В; +5В; +3,3В, а прибором Seasonic Power Angel определяли коэффициент мощности и общую мощность потребления всей системой вместе с блоком питания.

Измерение величин напряжения и мощности потребления проводились в режиме максимальной нагрузки и в простое. Максимальную нагрузку на систему мы пытались создать с помощью утилиты проверки стабильности видеоускорителей FurMark и стресс-теста FPU тестового пакета Everest.

Для блока питания SIRTEC HPC-460-P12S мы получили следующие результаты:

Основные линии питания



+12V

+5V

+3.3V



В

Отклонение, %

В

Отклонение, %

В

Отклонение, %

Idle

12,29

+2,4

5,12

+2,4

3,39

+2,7

Burn

12,02

+0,1

5,17

+3,4

3,39

+2,7

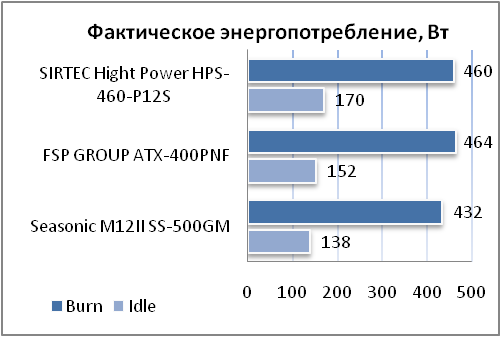

Максимальная потребляемая мощность компьютерной системы, судя по прибору Seasonic Power Angel составляла 460 Вт. С учетом потерь в самом блоке питания, можно сделать вывод, что он таки не был догружен до конца. Несмотря на это «просадки» напряжения на линии +12В и +5В были довольно ощутимыми, хотя из пределов допустимых ±5% они не выходили.

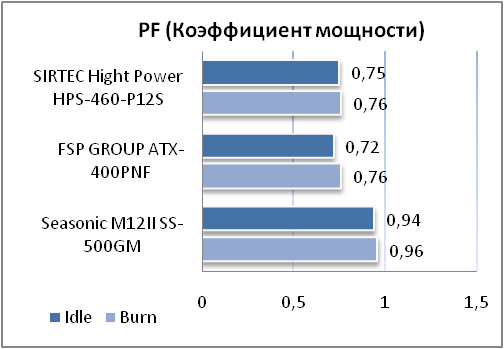

Пассивная компенсация реактивной мощности на порядок уступает активной. Поэтому не удивительно, что коэффициент мощности вместо 0,9 равен только 0,75, что тоже является очень хорошим показателем.

Единственной доступной моделью блока питания, с которой можно было корректно сравнивать эффективность блока питания SIRTEC HPC-460-P12S, оказался FSP GROUP ATX-400PNF мощностью 400 Вт. Судя по полученным данным, при большой нагрузке КПД у них почти равное, а вот при низкой – блок питания SIRTEC выглядит чуть хуже. Возможно, это связано в некоторой степени с применением большого дросселя для увеличения коэффициента мощности.

Потребление системы в режиме Standby (в выключенном состоянии) было равным 6 Вт, а в Sleep (спящем) режиме - 7 Вт, что заметно выше значений которыми обладают более дорогие модели.

Выводы

Блок питания SIRTEC HPC-460-P12S является хорошим и надежным решением в своем классе. Его мощности вполне должно быть достаточно для нужд игровой системы с одним  производительным видеоускорителем. Если 460 Вт блок питания SIRTEC HPC-460-P12S брать без запаса мощности, то побочным явлением и небольшим недостатком станет наличие среднего уровня шума, так как вентилятору системы охлаждения придется работать на повышенных оборотах. В остальном, SIRTEC HPC-460-P12S, учитывая его стоимость, оставил хорошее впечатление. Сделан он очень качественно, причем с применением многих общепризнанных  технологий, которые призваны повысить удобство эксплуатации блока питания.

К достоинствам можно отнести:

  • качественное исполнение;
  • приемлемую стоимость;
  • контроль скорости вращения 120 мм вентилятора;
  • легкосъемный тип периферийных разъемов.

К недостаткам можно отнести:

  • отсутствие 8-контактного разъема питания EATX12V.

Автор: Дмитрий Масюк

Выражаем благодарность фирме ООО ПФ Сервис (г. Днепропетровск) за предоставленный для тестирования блок питания на SIRTEC HPC-460-P12S.
