Обзор Thermalright TB-650 (TR-TB650): блок питания мощностью 650 Вт за менее чем $60

Блоки питания мощностью 650 Вт пользуются немалой популярностью при сборке сравнительно недорогих игровых систем. Они обеспечивают запас для будущего апгрейда видеокарты или процессора и в то же время стоят ненамного дороже 500-ваттных аналогов, оставаясь в пределах доступного бюджета.

Так, Thermalright TB-650 (TR-TB650) в интернет-магазине TELEMART.UA доступен всего за ₴2499 или $57. За эти средства покупатель получает устройство с раздельной стабилизацией напряжений, сертификатом 80 PLUS Bronze, полностью модульным подключением кабелей и 5-летней гарантией – это солидный набор опций в данном ценовом сегменте. Более того, производитель заявляет использование высокотемпературных японских конденсаторов и поддержку стандарта ATX 3.0, однако здесь есть определенные нюансы, на которых мы остановимся подробнее.

Спецификация

Модель	Thermalright TB-650 (TR-TB650)
Тип	ATX12V V3.0
Максимальная мощность, Вт	650
Мощность канала +12В, Вт.	649,2
Мощность линий +3,3В и +5В, Вт.	100
Количество линий +12В	1
Максимальный ток канала +3,3В, А	20
Максимальный ток канала +5В, А	20
Максимальный ток канала +12В, А	54,1
Максимальный ток канала –12В, А	0,3
Максимальный ток канала +5Vsb (дежурная линия питания), А	3,0
Входное напряжение, В	100 − 240
Входной ток, А	10
КПД, %	≤88
Сертификация 80 PLUS	Bronze
Метод компенсации коэффициента мощности	Активный
Коэффициент мощности (PF), %	≤99
PCIe-разъемов	2 (6+2-контактные)
Разъем PCIe 5.0 (12VHPWR)	Нет
Модульный	Да
Размеры вентилятора, мм	120 х 120 х 25
Размеры (Д х Ш х В), мм	140 х 150 х 86
Время наработки на отказ, часов	100 000
Гарантия, лет	5
Сайт производителя	Thermalright
Страница для покупки	Thermalright TB-650
Страница устройства	Thermalright TB-650

Упаковка и комплект поставки

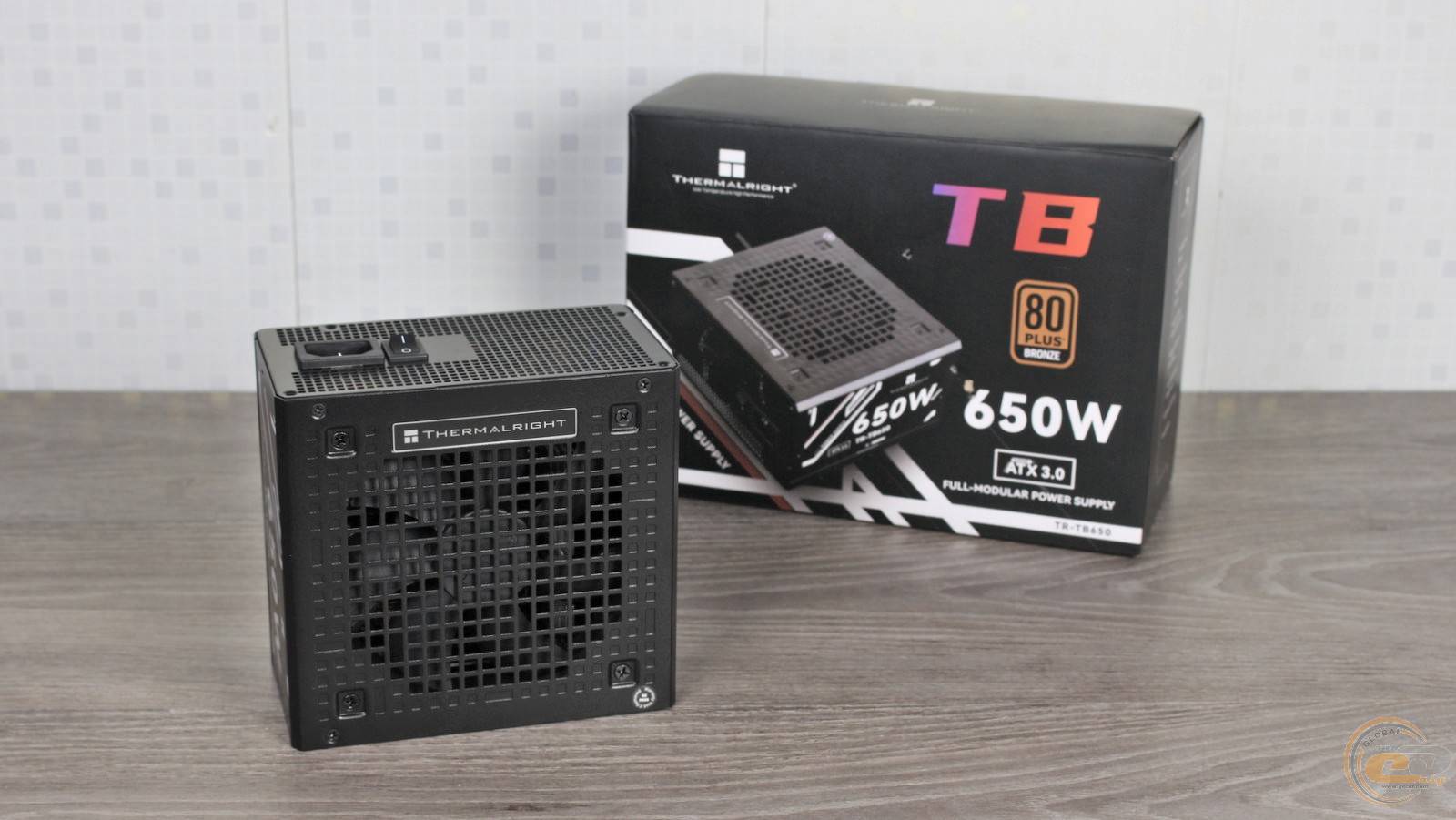

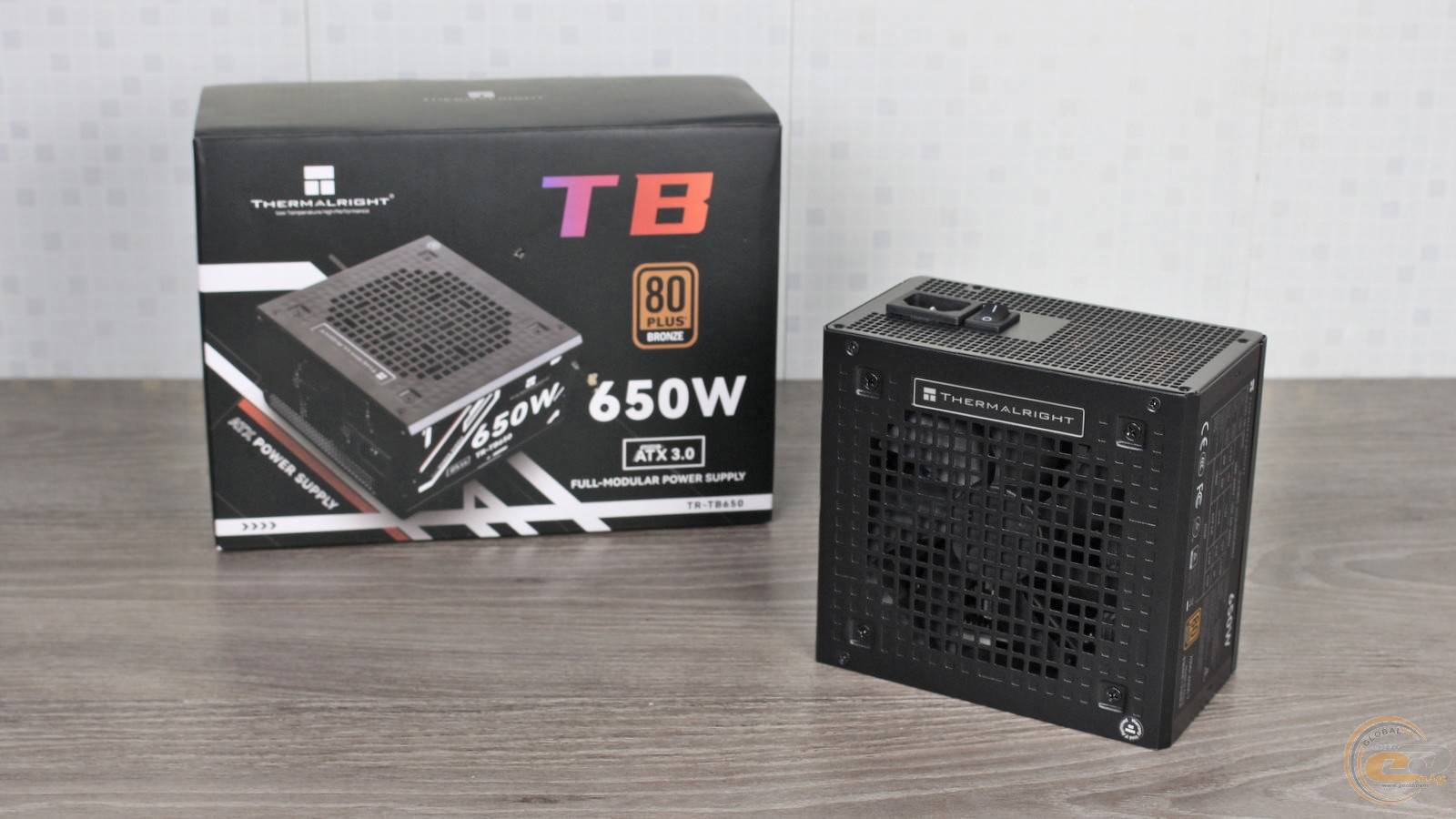

На коробке не экономили – она создавалась чисто для 650-ваттника, хотя в модельном ряду есть также версии мощностью 750 и 850 Вт. Оформление красивое и информативное.

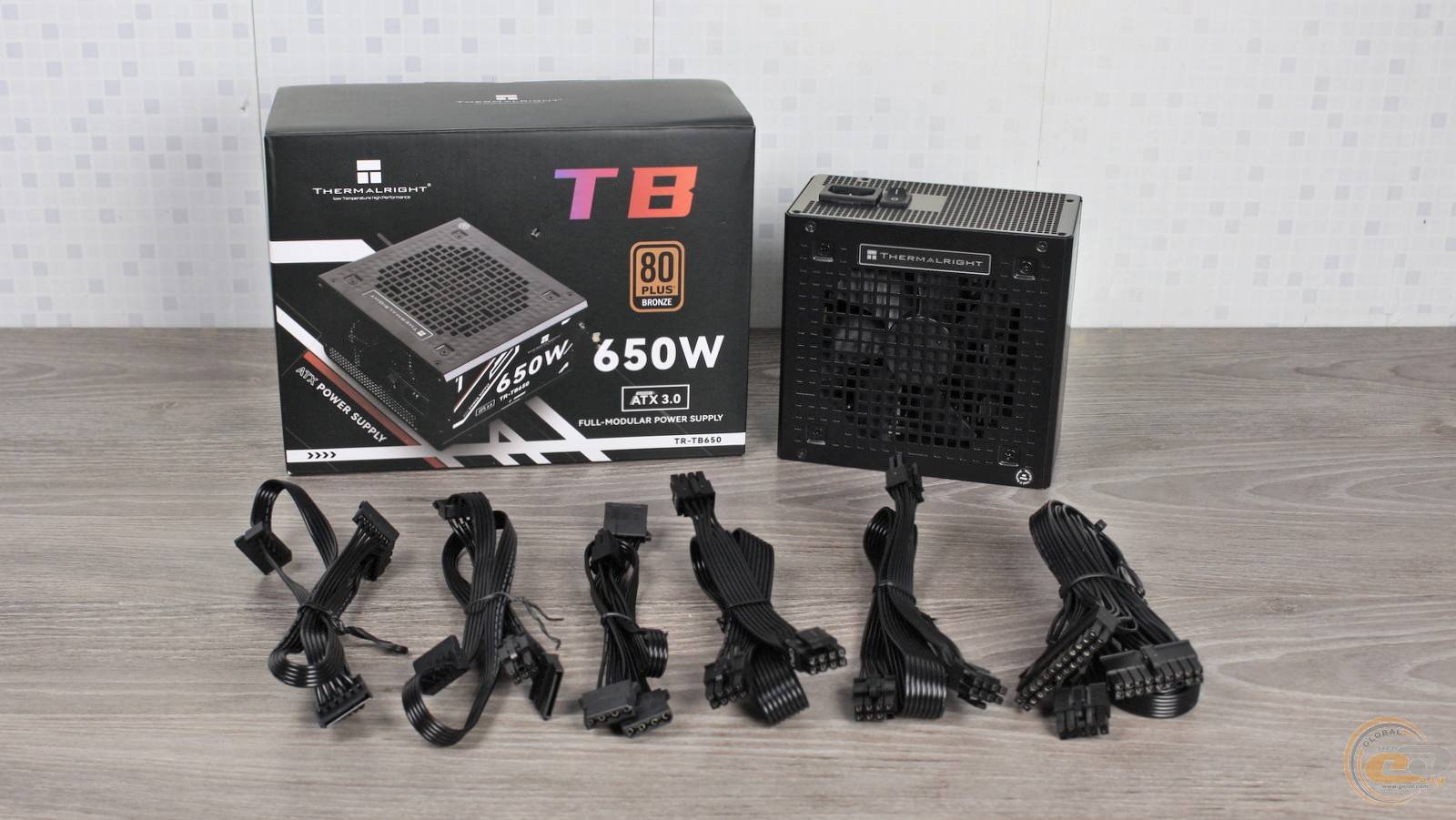

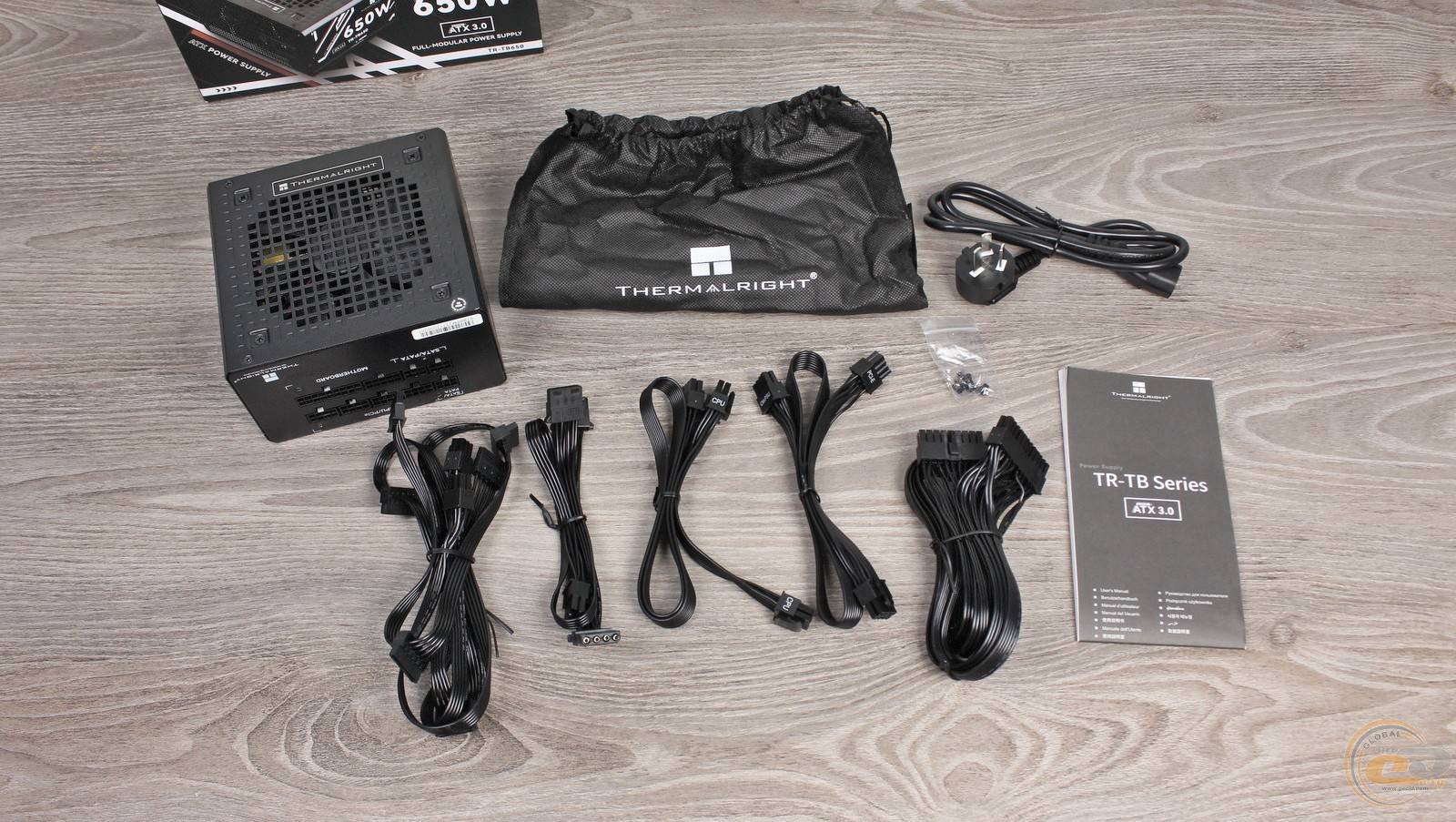

В комплекте предусмотрены съемные выходные кабели и питающий кабель, чехол для незадействованных элементов, набор винтов и руководство пользователя.

Внешний вид

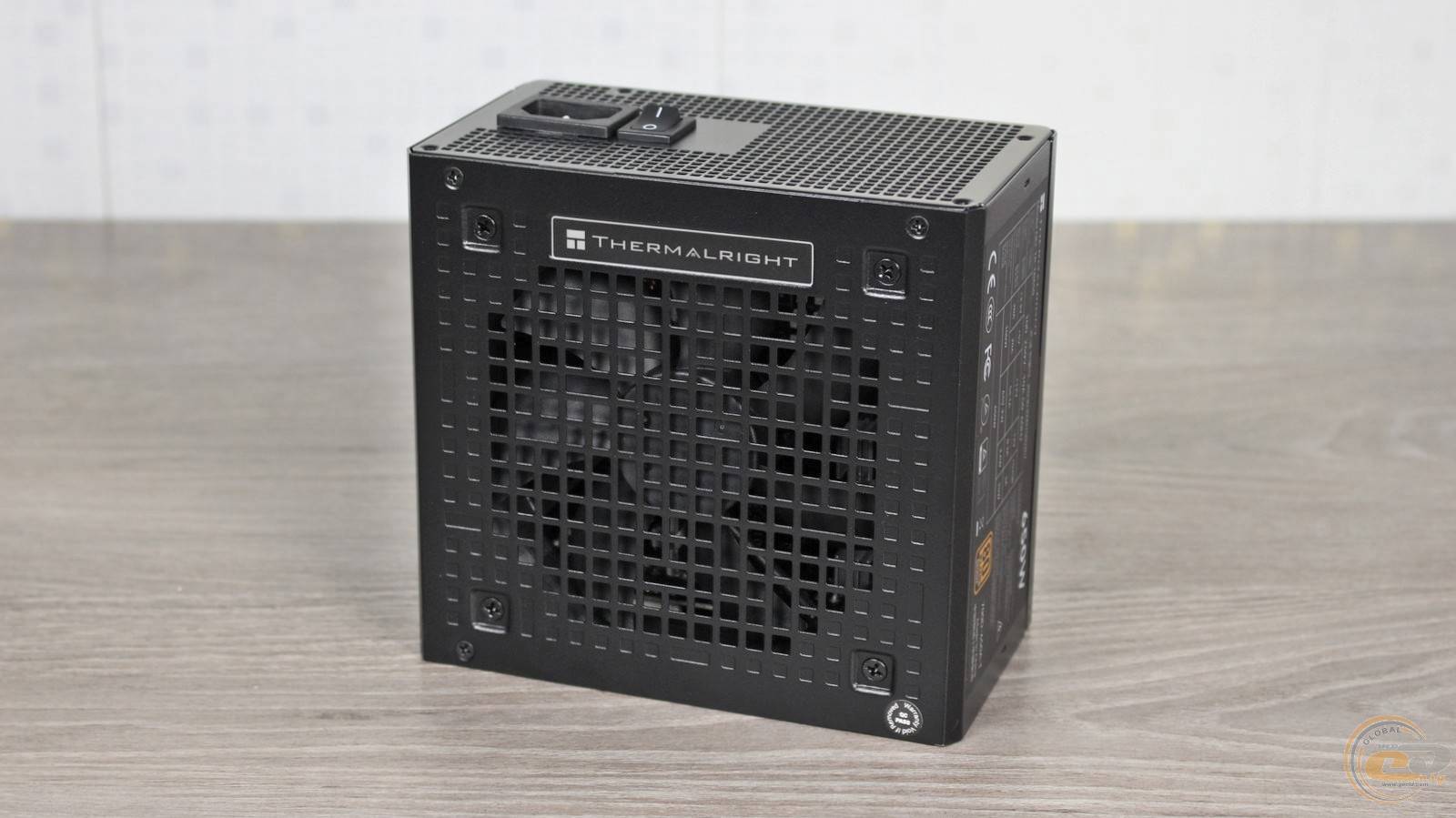

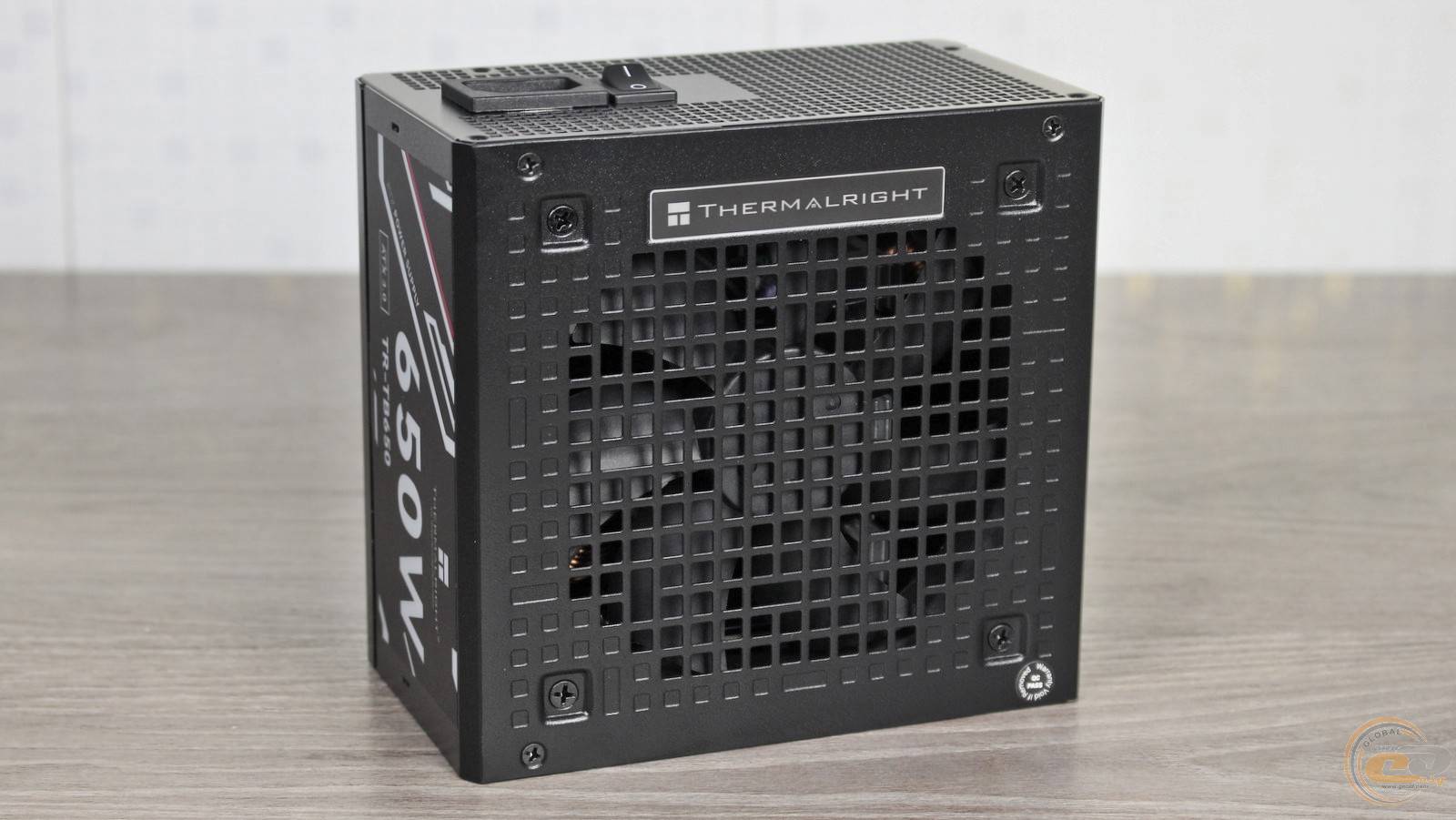

Блок питания Thermalright TB-650, как и две более мощные его версии, получил привычные для ATX-решения размеры 140 х 150 х 86 мм. Производителя устройства легко идентифицировать по логотипу, а изюминкой дизайна является чередование квадратных и прямоугольных отверстий над вентилятором.

На одном из крепежных винтов присутствует гарантийная пломба сроком действия 5 лет, что является немалым показателем для сравнительно недорогого блока питания.

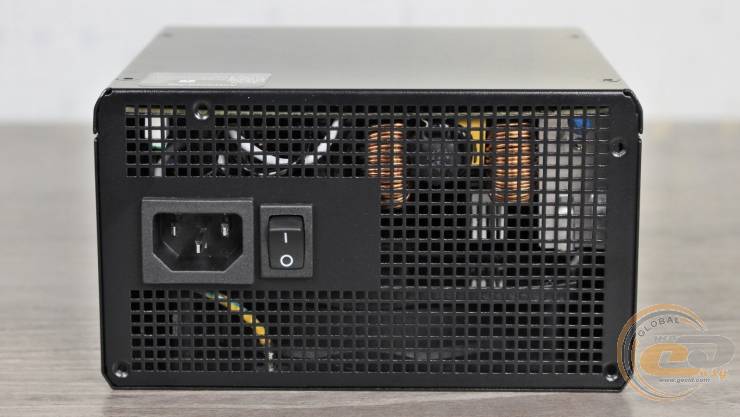

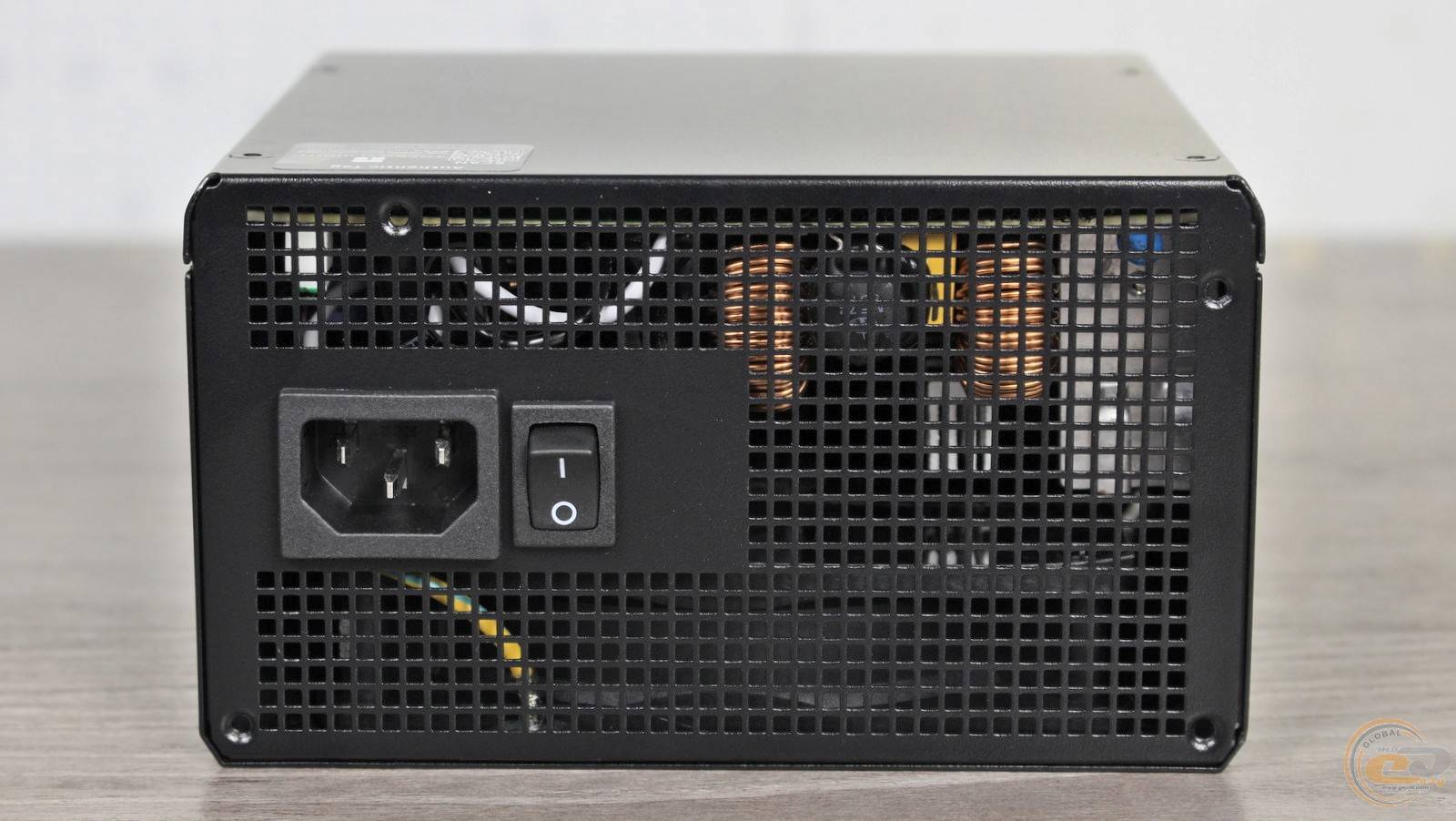

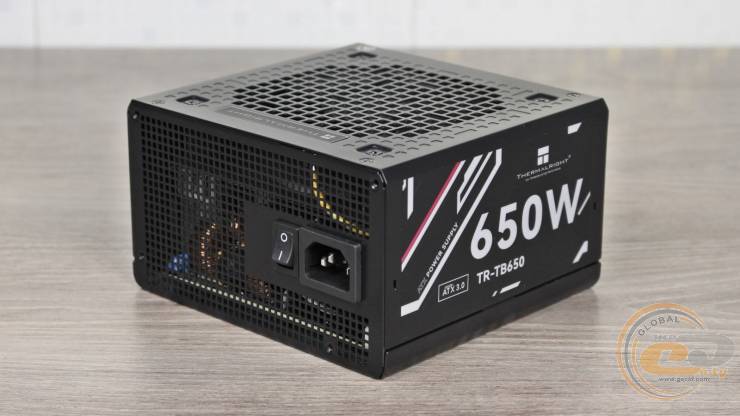

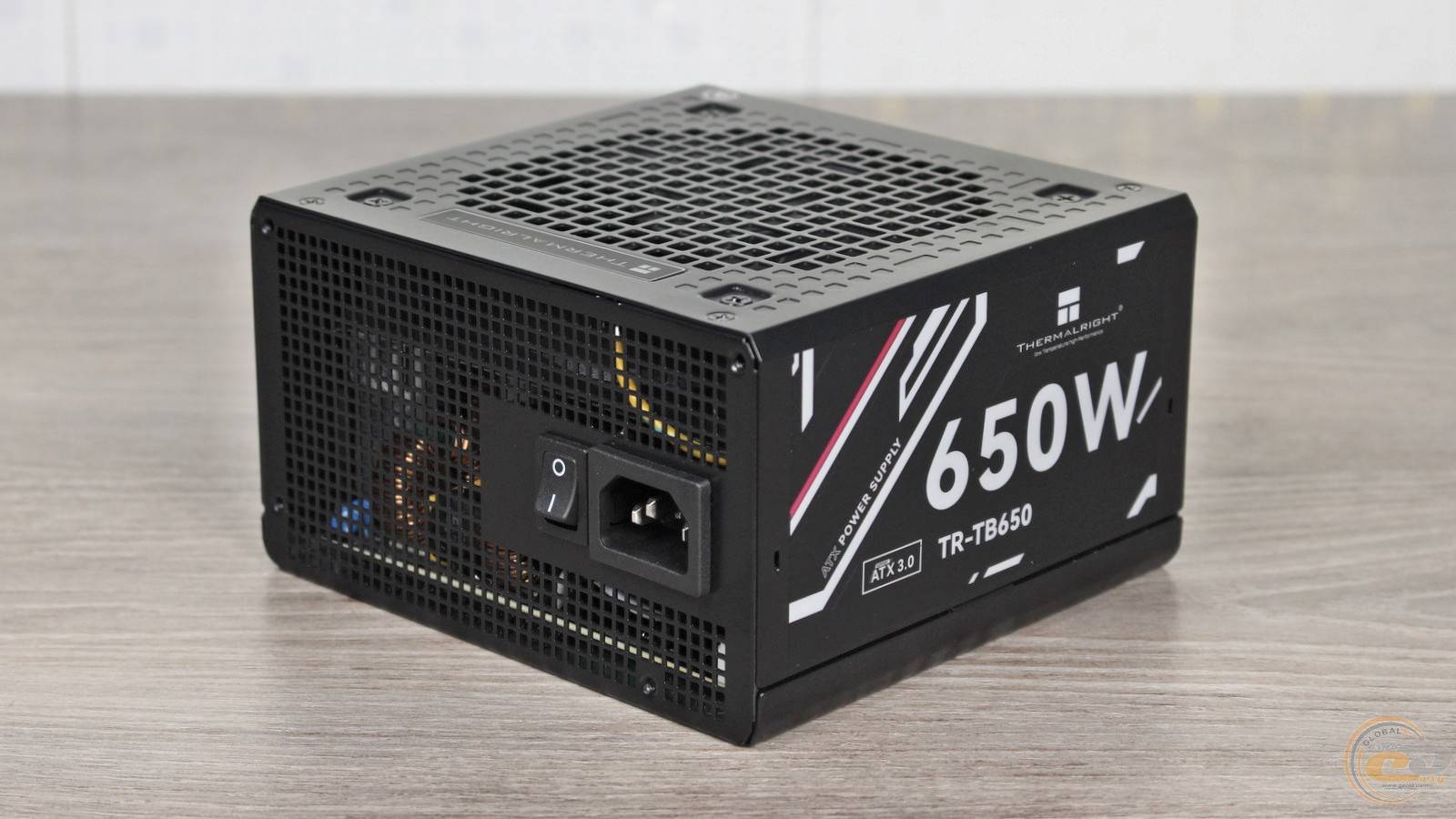

Тыльная панель также усеяна квадратными отверстиями, правда меньших размеров. На месте присутствует привычный дуэт из разъема питания и выключателя.

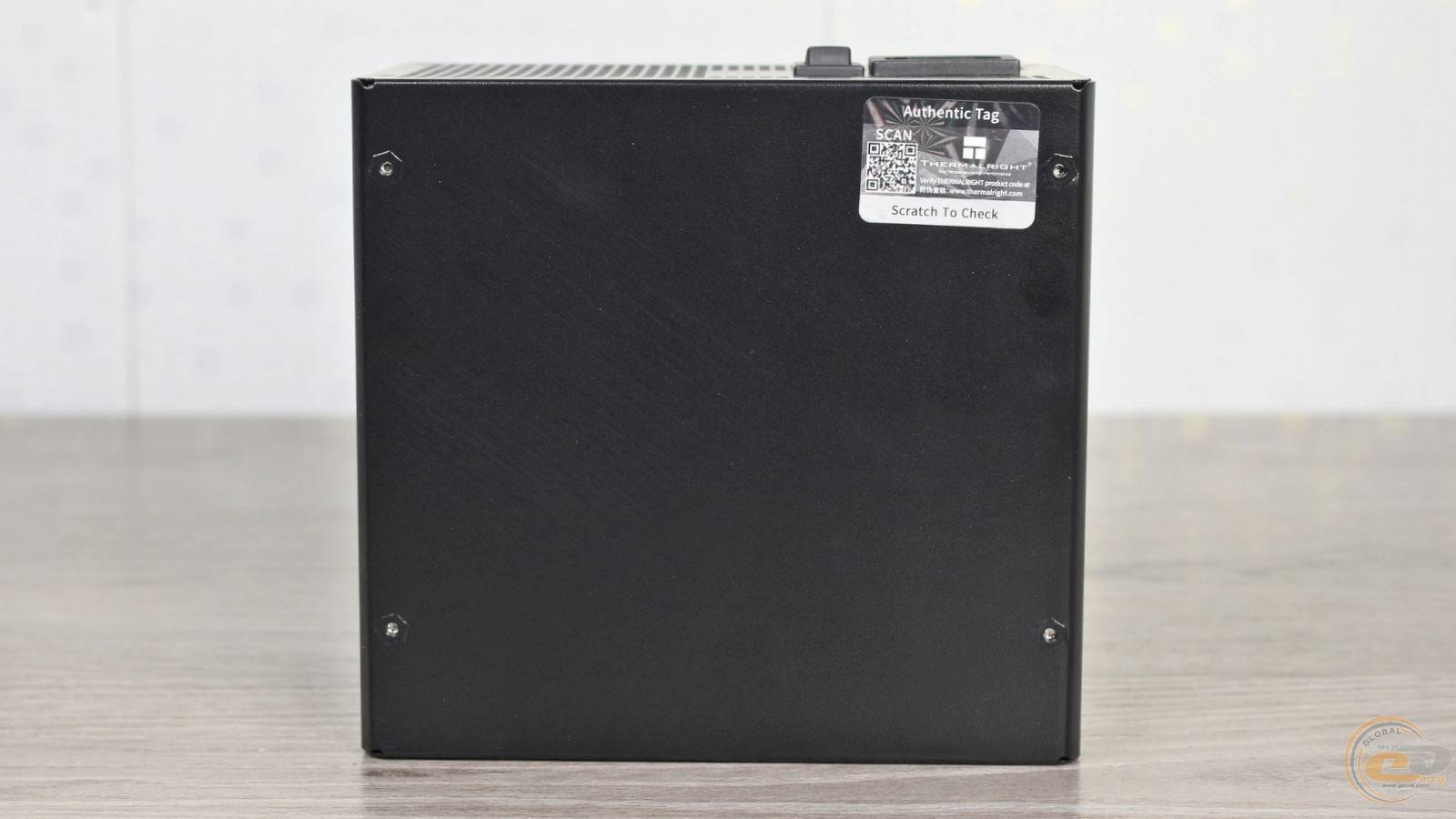

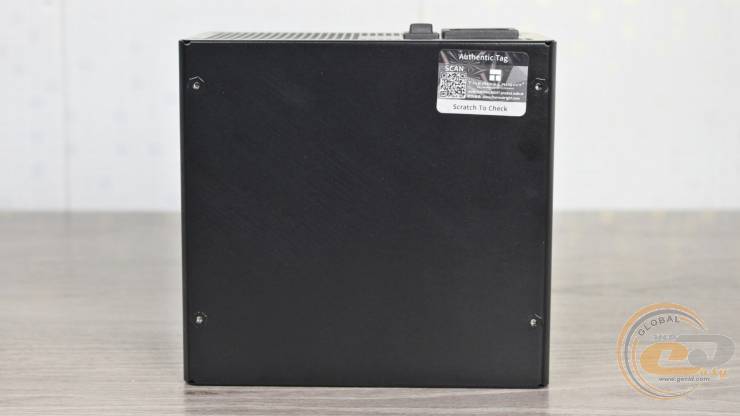

Самая большая по площади панель оснащена наклейкой с голографическим элементом, который подтверждает подлинность устройства и свидетельствует, что перед нами оригинальный продукт, а не подделка.

При установке блока питания вентилятором вверх к пользователю будет обращена наклейка с указанием производителя, моделью и номинальной мощностью девайса.

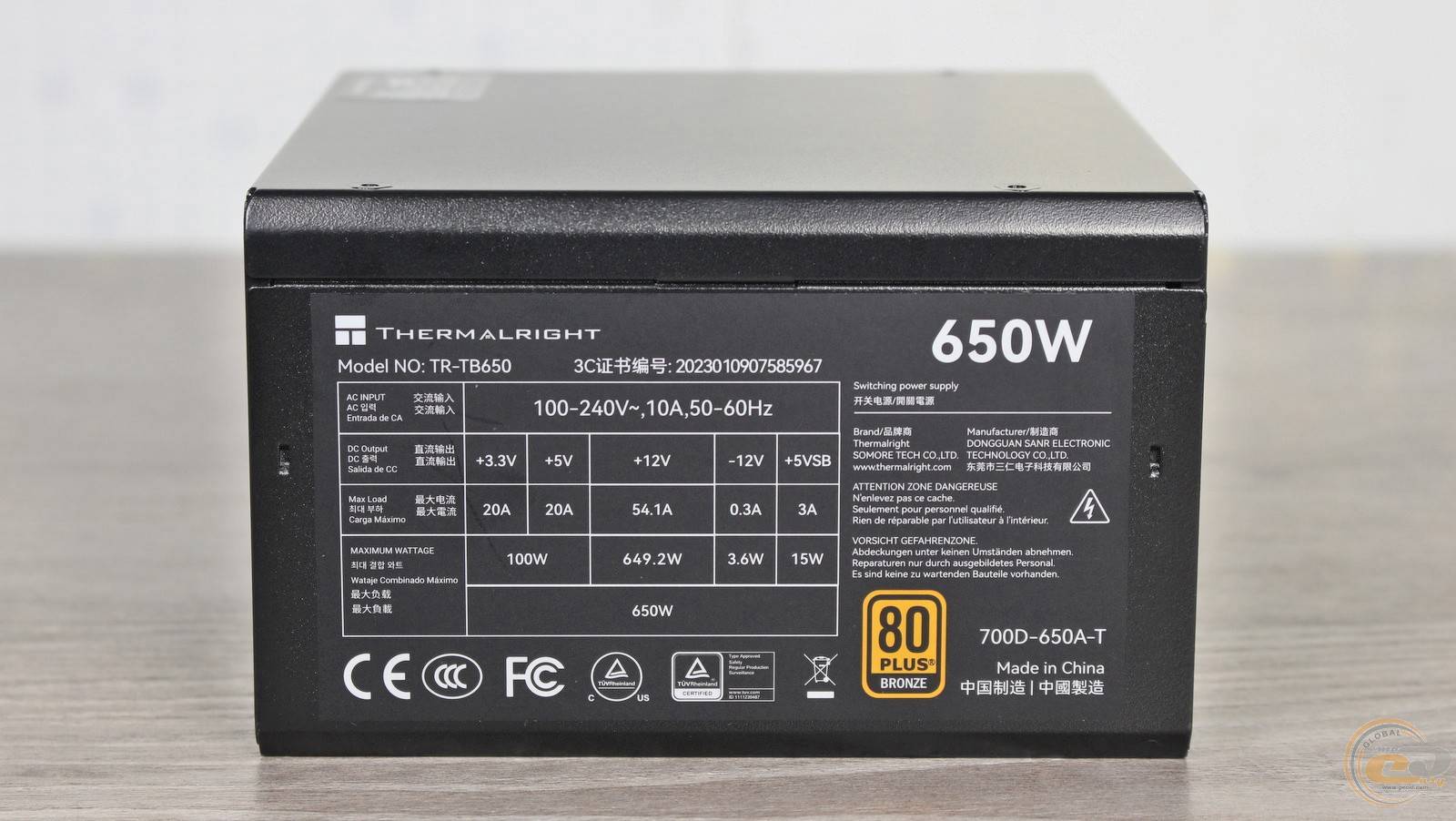

В противном случае пользователь сможет видеть этикетку с электротехническими характеристиками. Указанная на ней мощность линии +12В составляет 649,2 Вт, что является отличным показателем и свидетельствует о раздельной стабилизации напряжений. Младшие каналы +3,3В и +5В суммарно способны обеспечить мощность до 100 Вт или максимум по 20 А каждый, вполне типичные и достаточные значения. Кроме того, на этикетке указано соответствие сертификации 80 PLUS Bronze, а также поддержка широкого диапазона входных напряжений от 100 до 240 В.

Модульные кабели выполнены в виде удобных плоских шлейфов и имеют обычный калибр 18 AWG. Вот так выглядит список доступных коннекторов Thermalright TB-650:

Основные разъемы питания представлены 20+4-контактными ATX и парой 4+4-контактных ATX12V на одном кабеле. Для подключения видеокарт предусмотрено два 6+2-контактных PCIe на совместном проводе.

Соответствие блока питания стандарта ATX 3.0 подразумевает поддержку высоких кратковременных пиковых нагрузок от видеокарт и процессоров – вплоть до 200%. В то же время современного PCIe 5.0 (12VHPWR), обычно встречающегося в таких устройствах, здесь нет — производитель оставил его для версий мощностью 750 и 850 Вт. Также есть шесть разъемов SATA и три PATA на трех кабелях.

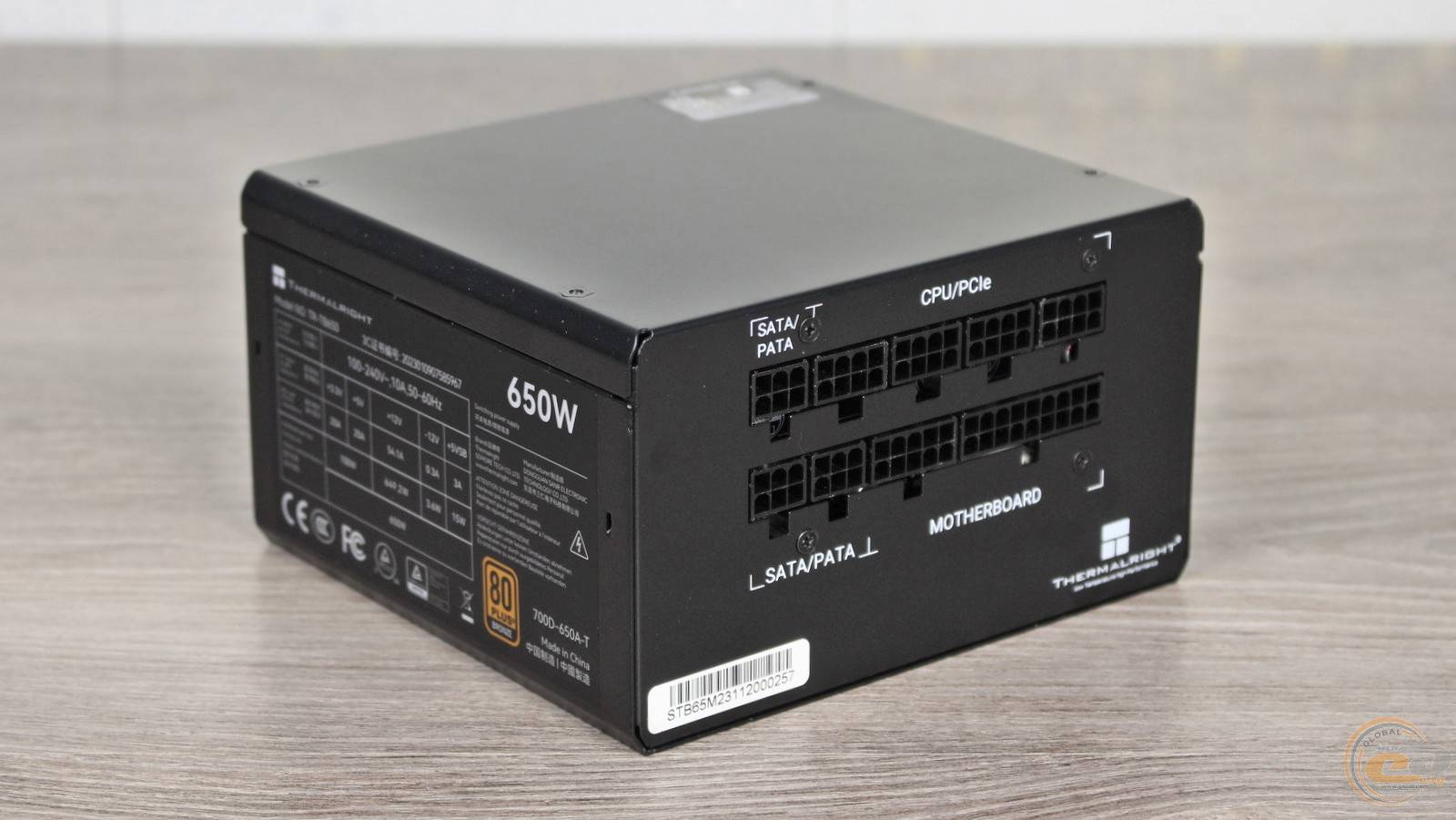

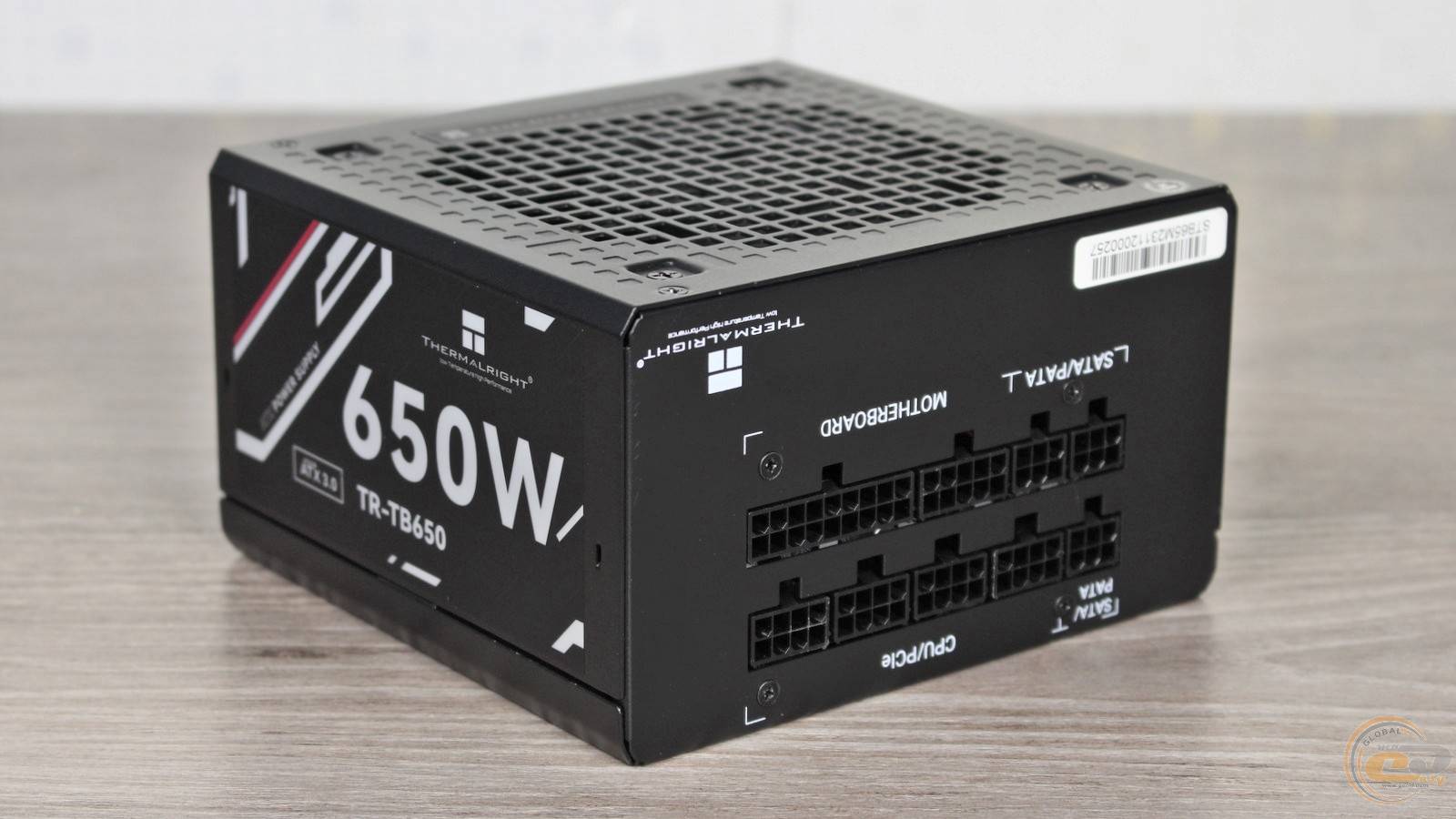

Подключение кабелей максимально простое: все разъемы подписаны и отличаются формой и количеством контактов, так что перепутать их не получится. Кстати, коннекторов для питания видеокарт и процессора на корпусе вдвое больше, чем соответствующих проводов в комплекте поставки.

Внутреннее строение

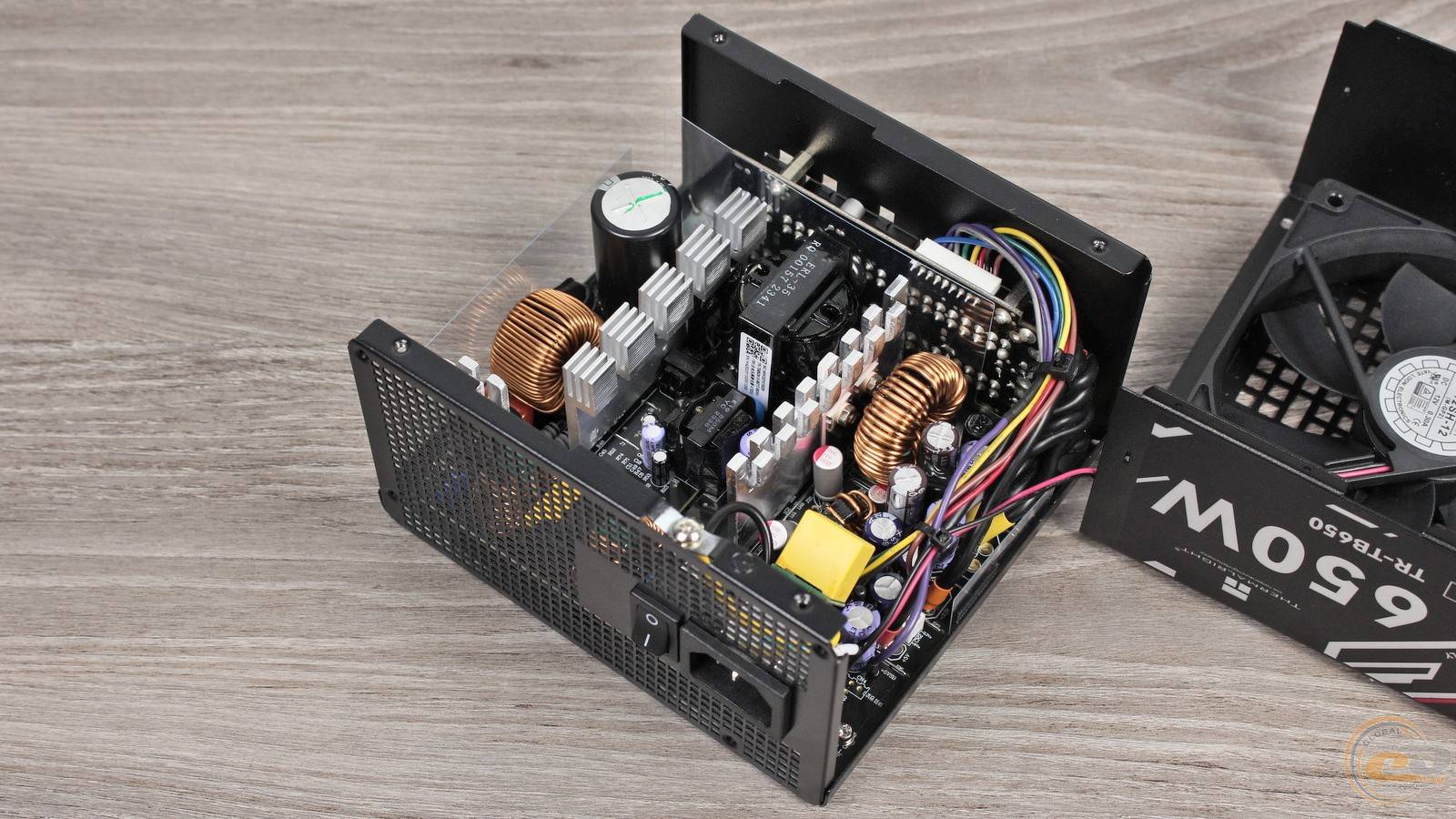

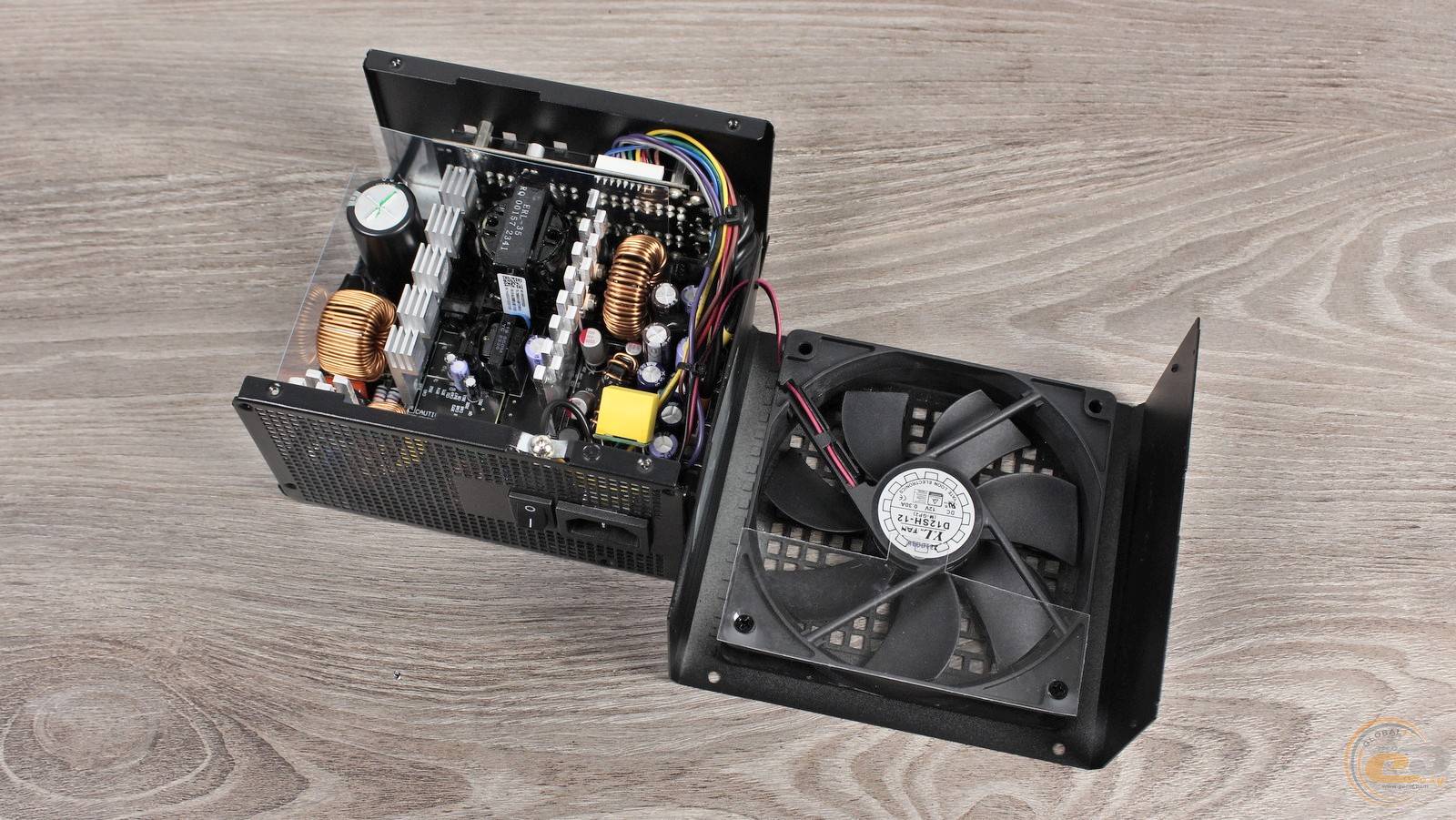

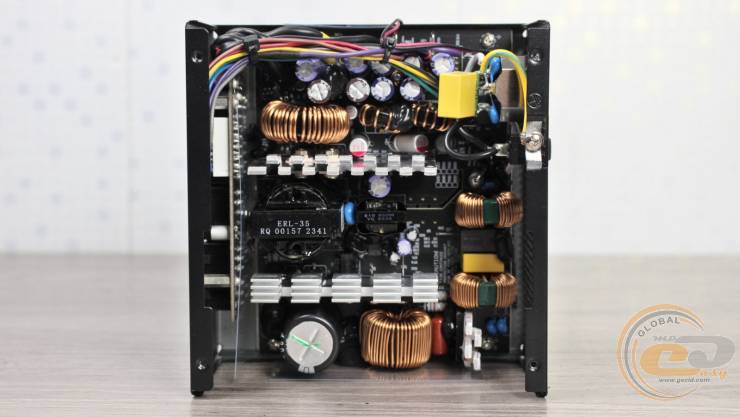

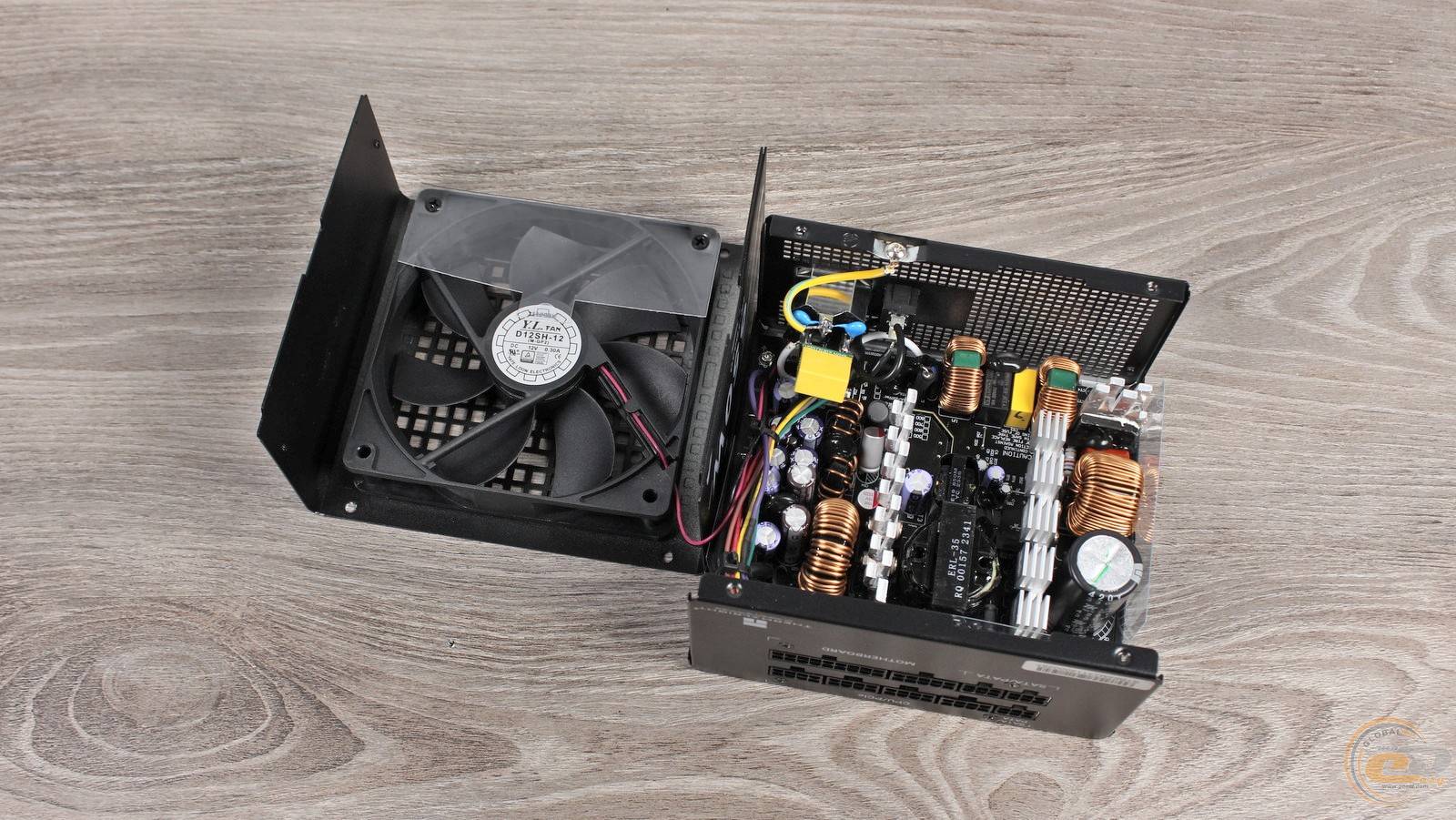

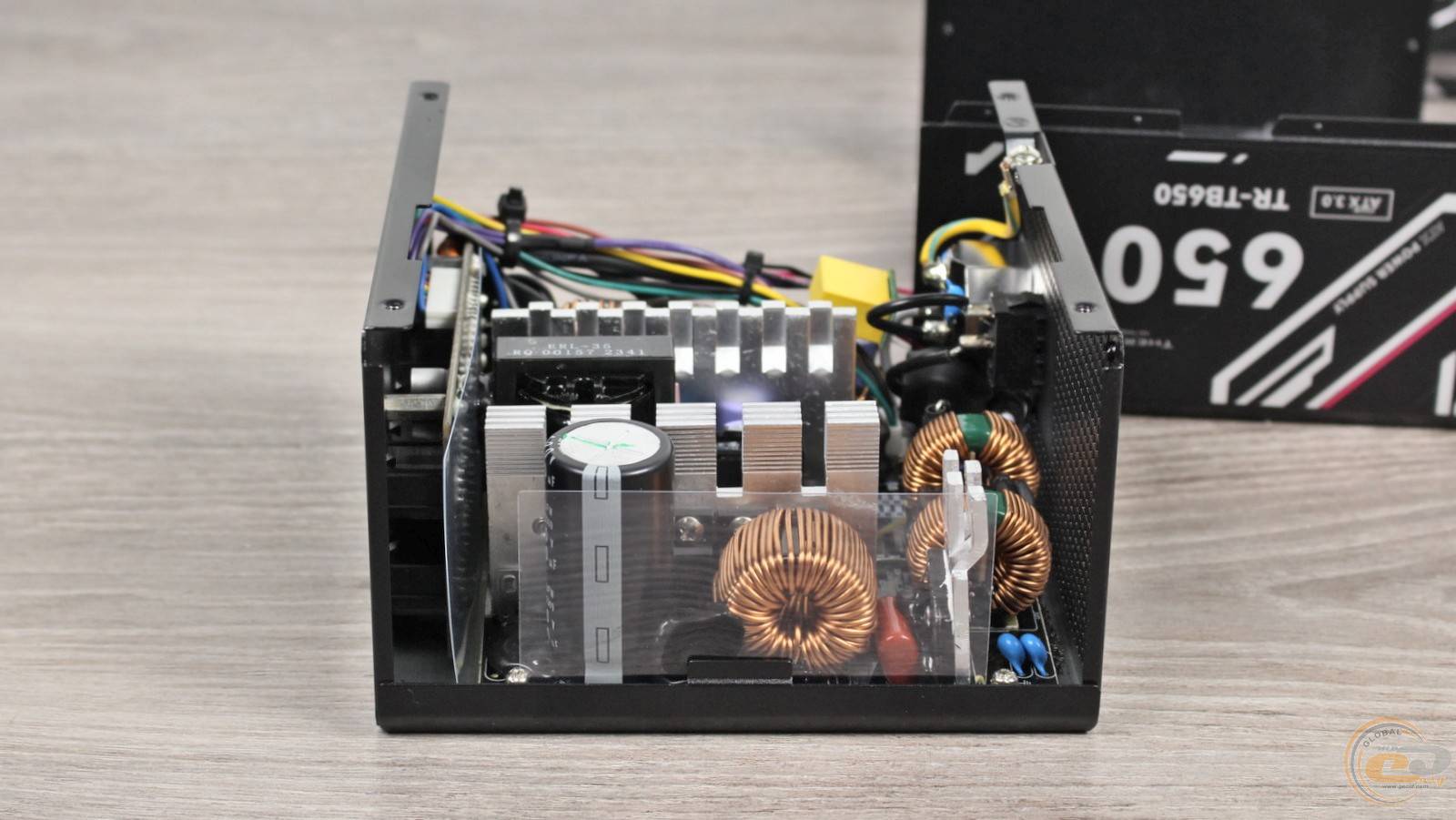

А теперь посмотрим, что интересного нас ждет внутри Thermalright TB-650.

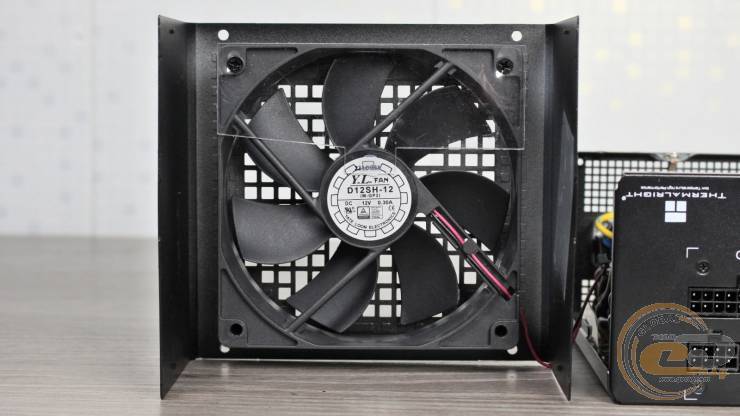

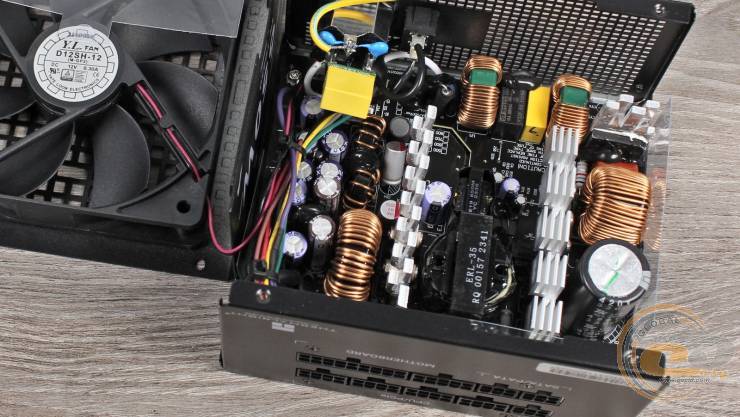

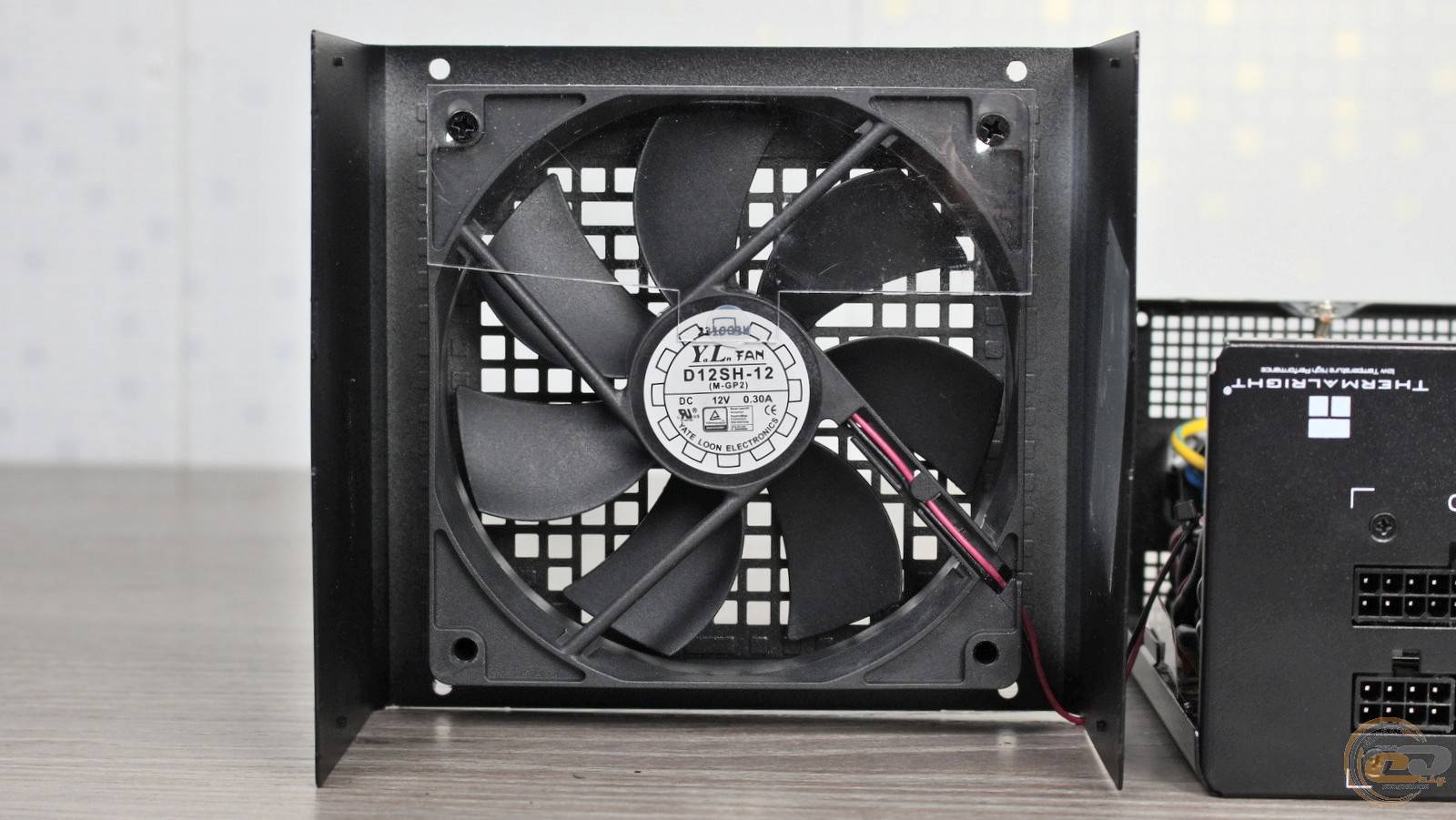

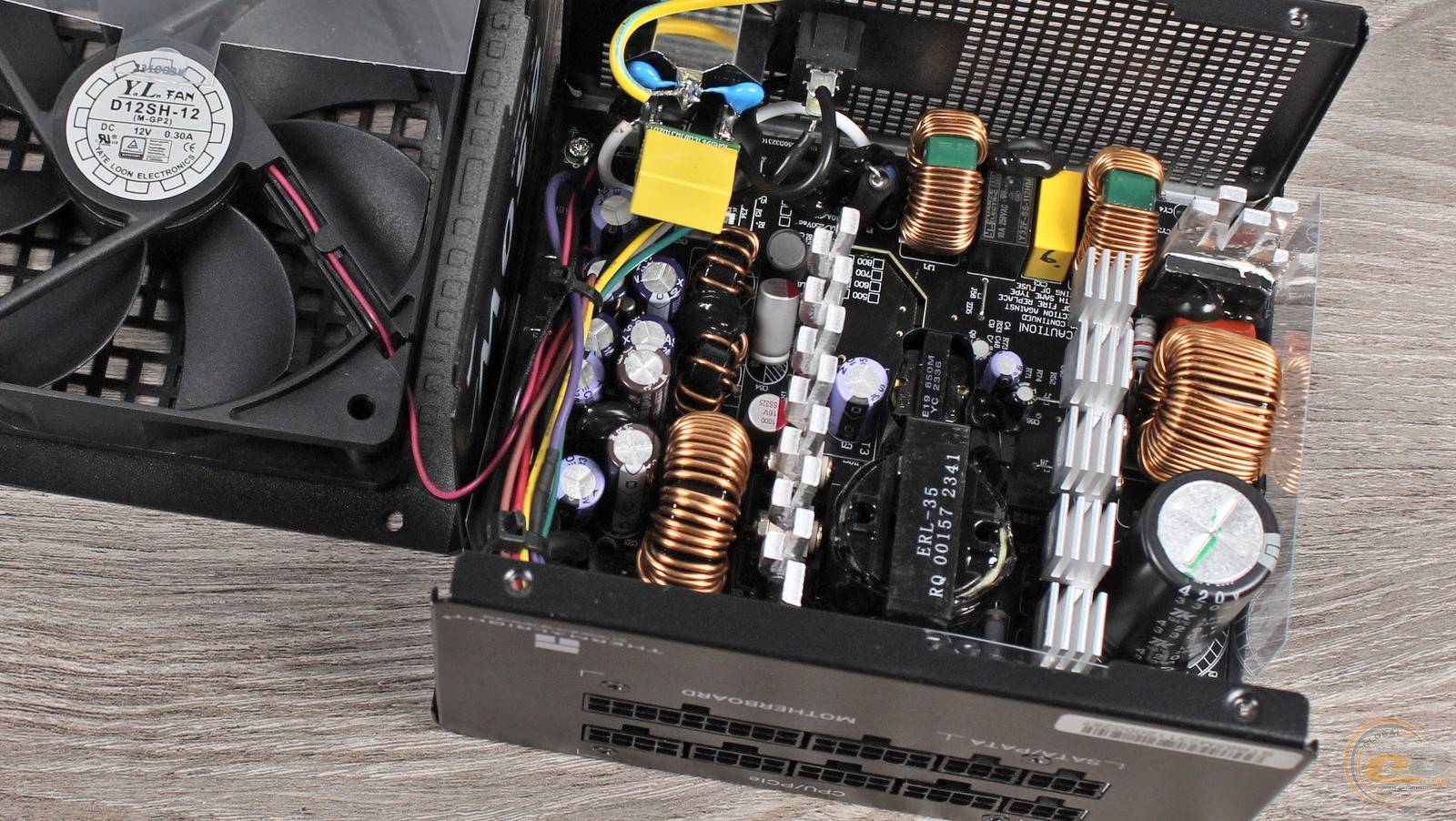

120-мм вентилятор YATE LOON D12SH-12 уже более полутора десятков лет встречается нам внутри недорогих блоков питания разных производителей. В его основе, вероятнее всего, используется бюджетная втулка. При этом вертушка имеет небольшое энергопотребление – до 3,6 Вт (12 В при 0,3 А).

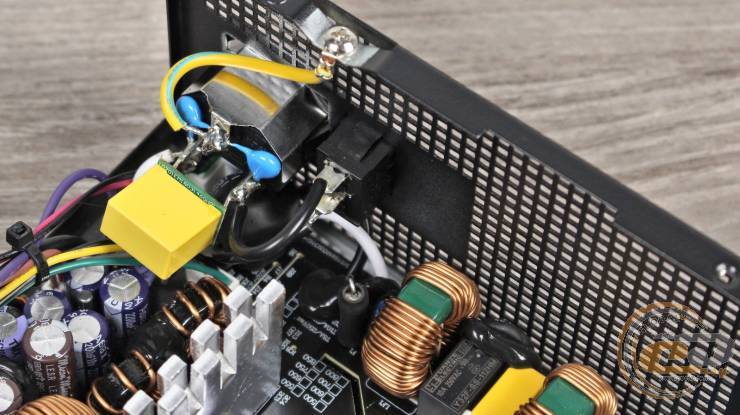

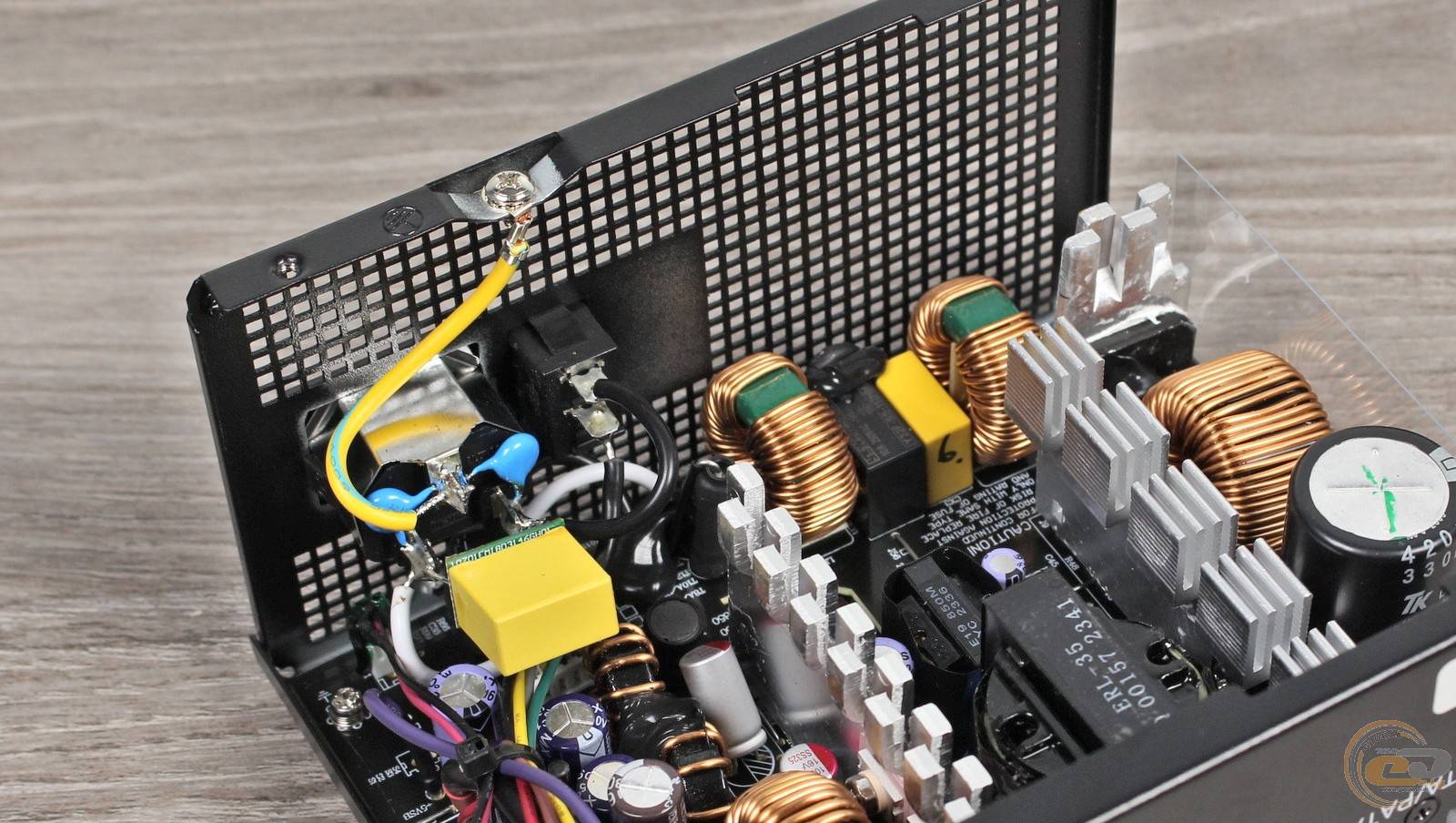

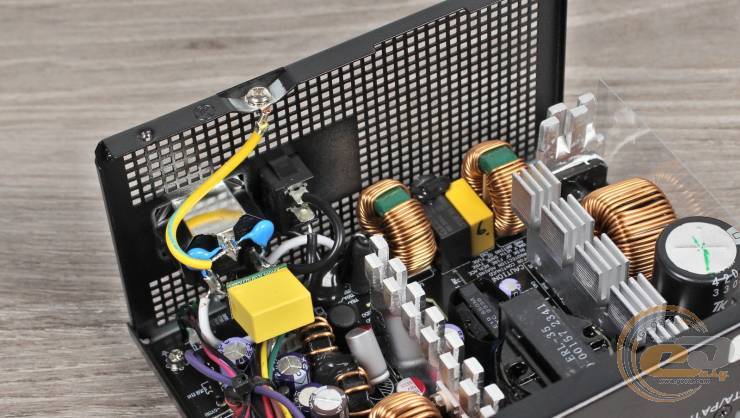

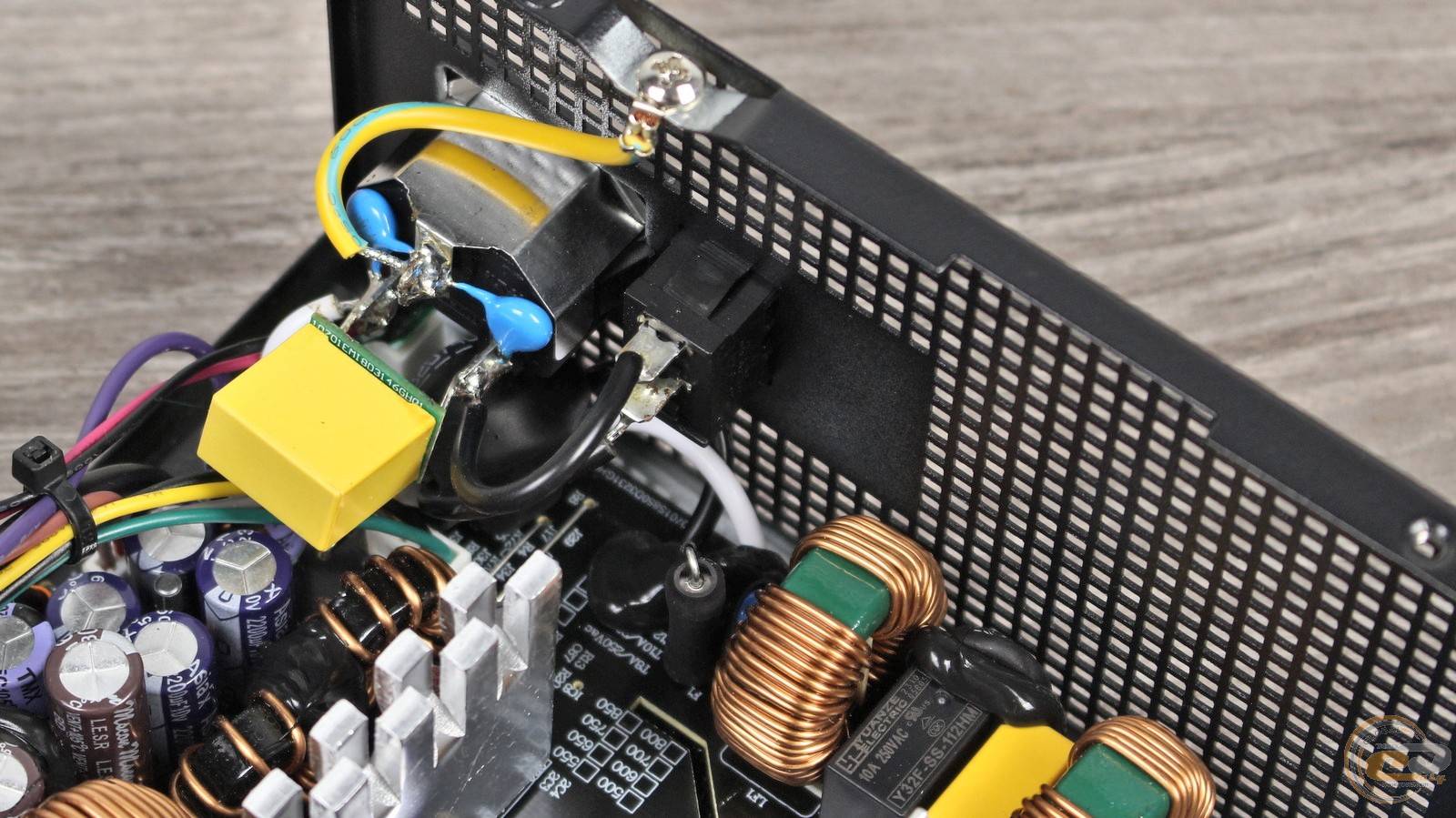

На входе расположен электромагнитный фильтр со всеми необходимыми составляющими: парой дросселей, X- и Y-конденсаторами, варистором, плавким предохранителем и терморезистором из реле для защиты от высоких пусковых токов.

Далее на отдельном радиаторе зафиксирован диодный мост. Рядом с ним распаян габаритный дроссель узла APFC, а на еще одном радиаторе расположились соответствующие силовые элементы.

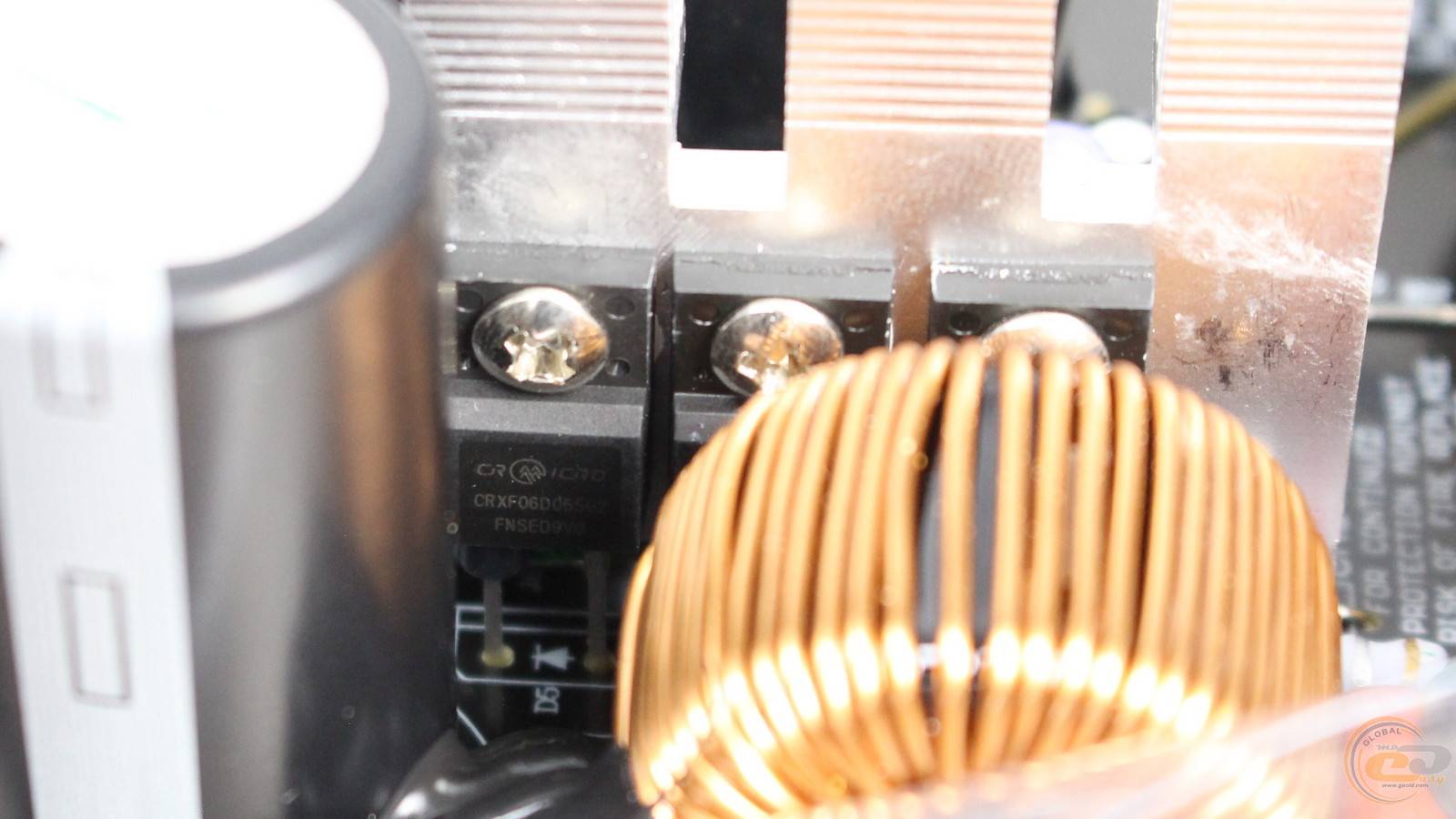

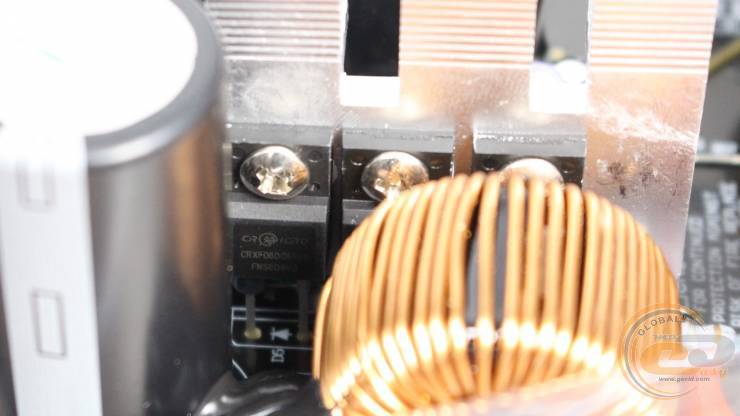

В их числе – полный набор из диода Шоттки China Resources Microelectronics CRXF06D065G2 и пары полевых транзисторов, вероятно также китайского происхождения.

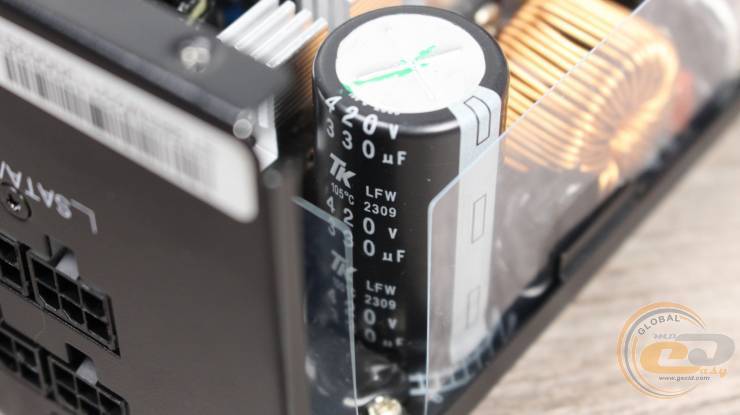

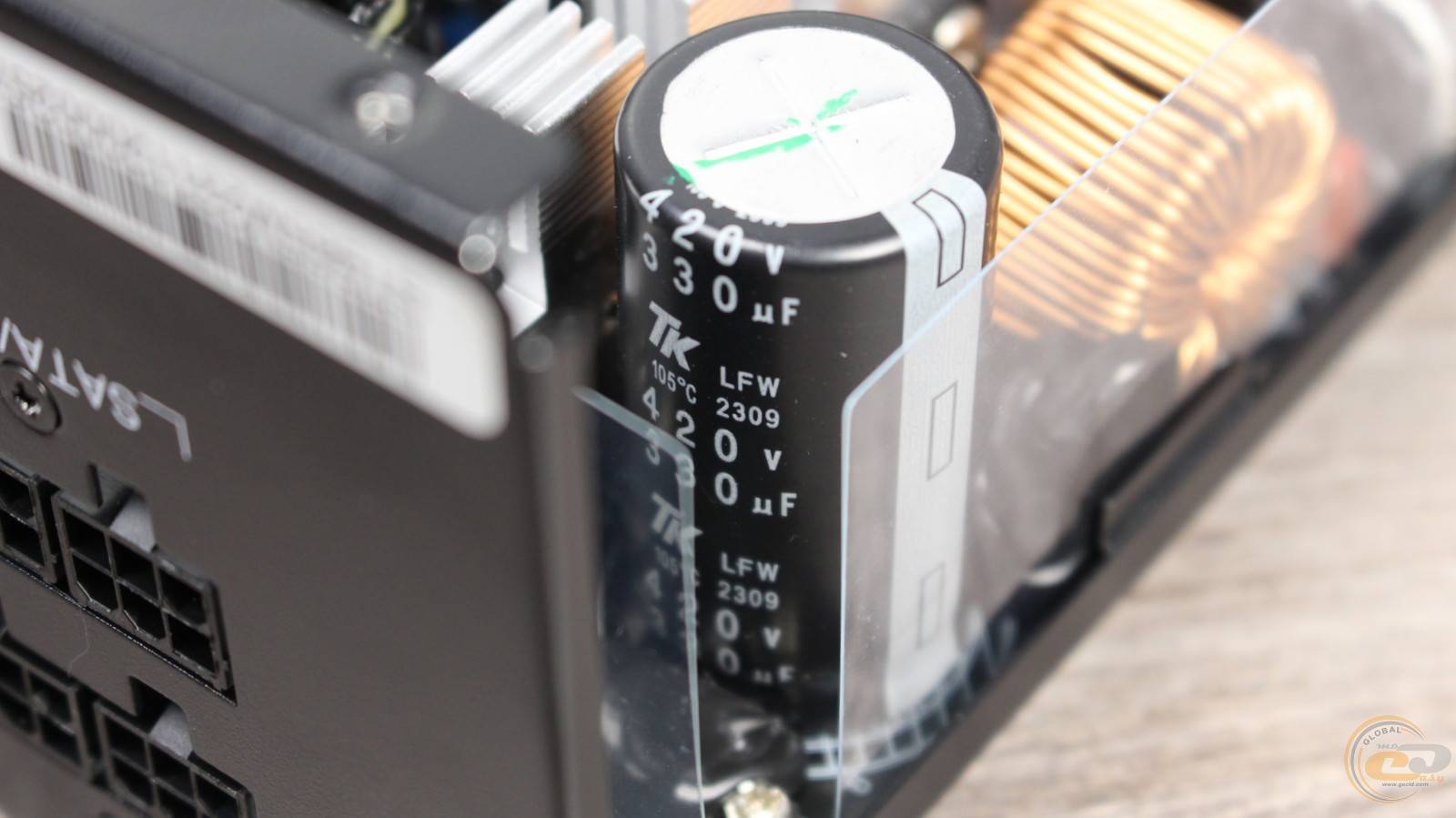

Входной конденсатор изготовлен японской компанией TK. Это высокотемпературное решение, которое, впрочем, получило достаточно малую для 650-ваттника емкость — 330 мкФ.

В основе устройства используется двухтактный прямоходный преобразователь (Double Forward Topology), что свойственно для доступных блоков питания.

Впрочем, наличие трех отдельных дросселей во вторичной цепи Thermalright TB-650 указывает на раздельную стабилизацию выходных напряжений, что выгодно отличает его от откровенно бюджетных моделей. Рядом видна пара надежных твердотельных конденсаторов.

А вот в узле фильтрации и других распаяны электролиты от китайских производителей Mscon и Asia X.

Что касается защит, то производитель ограничивается общей формулировкой Multi-line protection, под которой обычно подразумевают наличие схем защиты, реализованных отдельно для каждой из основных линий питания. В то же время, конкретный перечень защит в спецификации не приводится.

Кросс-нагрузочные характеристики

Переходим к тестам. Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

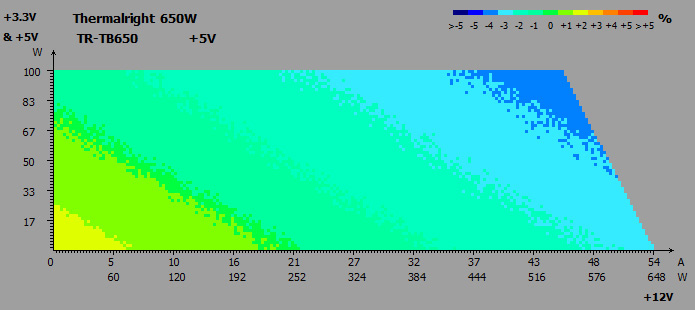

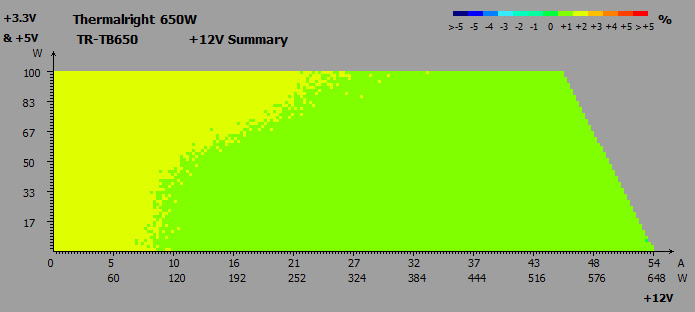

Во время кросс-нагрузочных тестов на основных линиях Thermalright TB-650 были зафиксированы следующие отклонения:

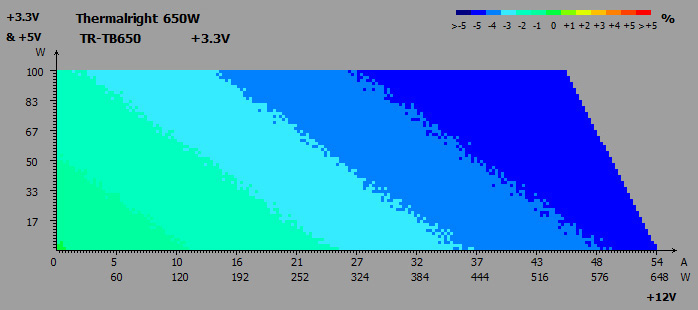

• линия +3,3В: от –5% до –1%;
• линия +5В: от –4% до +2%;
• линия +12В: от +1% до +2%.

Наиболее загруженный канал питания +12В продемонстрировал удивительную стабильность. Что касается младших линий, то напряжения на них отклоняются в более широком диапазоне, но все полученные нами значения не выходят за допустимые пределы.

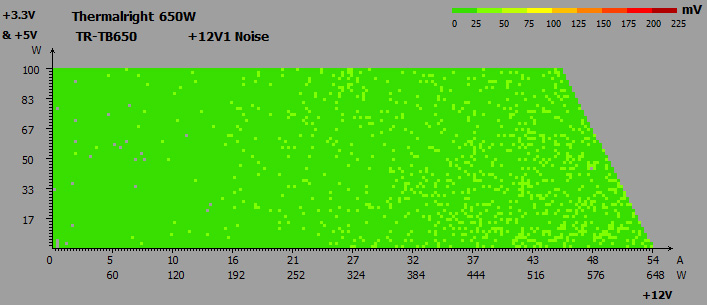

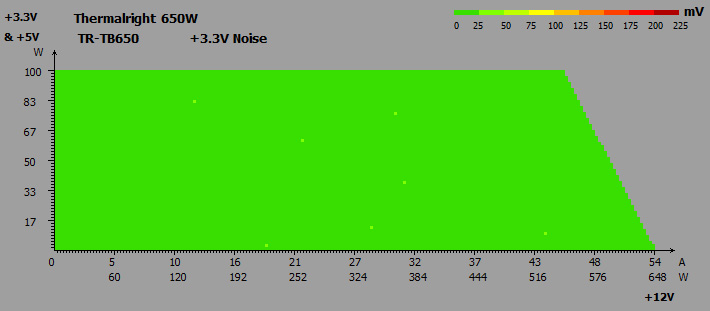

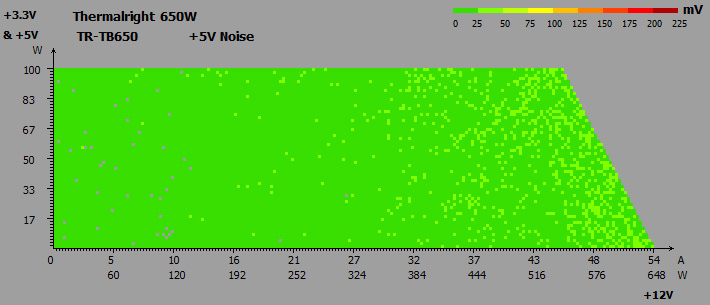

Шумы и пульсации на всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

Пульсации оказались небольшими – на всех трех каналах они были в пределах 50 мВ.

Дежурная линия питания + 5VSB

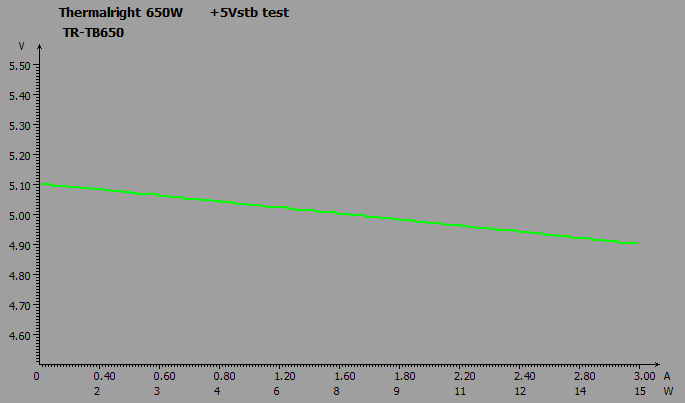

Всё в норме и с напряжением дежурной линии питания. В зависимости от нагрузки она меняется в допустимых пределах: от 5,1 до 4,9 В или ±2%.

PF

Таблица, показывающая изменение PF в зависимости от загрузки источника питания:

Нагрузка* – нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC, набранный в полном составе, хорошо справляется со своими обязанностями. Так, максимальное значение коэффициента PF достигает 0,99 при номинальных 650 Вт.

КПД

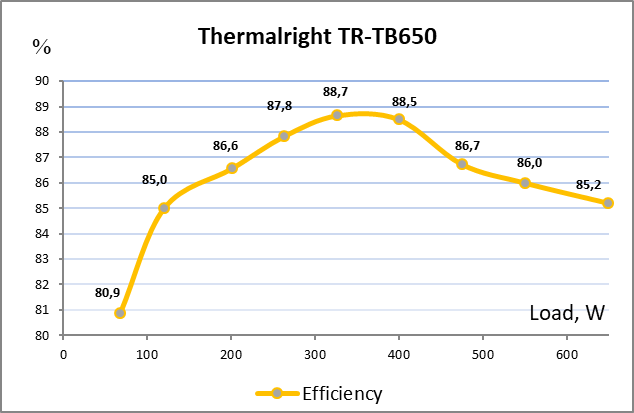

Энергоэффективность блока питания соответствует сертификату 80 PLUS Bronze, ведь при нагрузке 20%, 50% и 100% от номинальной мощности КПД превышал необходимые 85%, 88% и 85% соответственно.

Система охлаждения и температурный режим

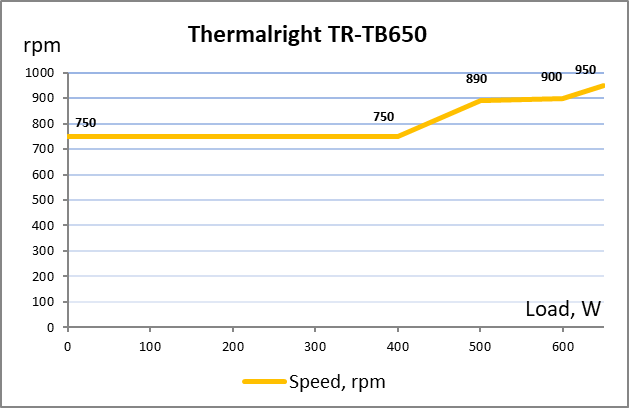

Пропеллер очень тихо вращается до нагрузки 500 Вт, а дальше звук от него можно охарактеризовать как тихий. При этом скорость лопастей постоянно находится в очень узком диапазоне 750-950 об/мин.

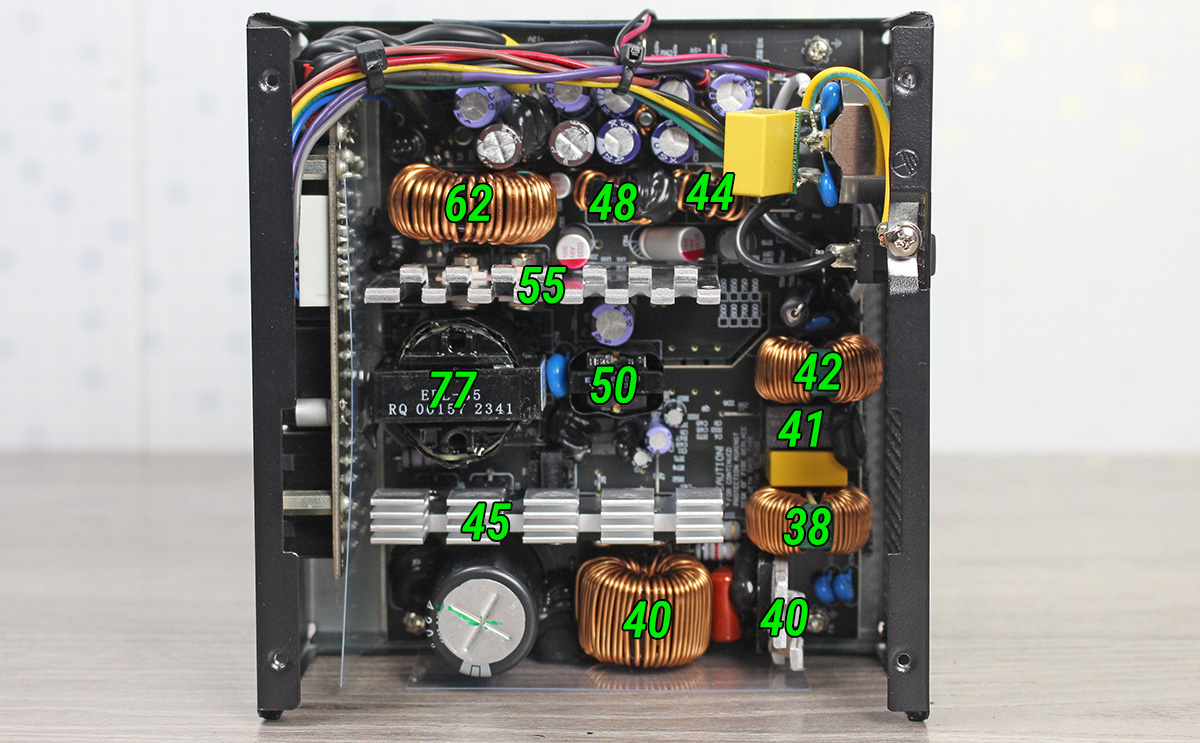

После 20-минутной нагрузки мощностью 600 Вт, главный трансформатор прогрелся до 77°C, что является вполне приемлемым показателем. Остальные компоненты оказались еще холоднее.

Заметим, что такому низкому уровню нагрева и скромной скорости вращения вентилятора способствовала и невысокая температура в нашей тестовой лаборатории – она составила +17°C.

Практические испытания на реальной конфигурации

Интересно было увидеть, как Thermalright TB-650 ведет себя в настоящей системе. Для теста был собран мощный ПК с 12-ядерным 24-струйным процессором AMD Ryzen 9 5900X и видеокартой Palit GeForce RTX 3090 GamingPro с TDP около 350 Вт.

Компонент	Модель
Процессор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
СЖО	ASUS TUF Gaming LC II 360 ARGB
Материнская плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативная память	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Видеокарта	Palit GeForce RTX 3090 GamingPro
SSD	Kingston KC600 512 GB (SKC600/512G)
Ваттметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Измерения проводились в двух режимах: «Простой» и «Максимальная нагрузка», которые создавались с помощью теста AIDA FPU и теста для загрузки видеокарты FurMark Donut (GK) в утилите MSI Kombuster. Энергопотребление системы измерялось с помощью ваттметра Seasonic PowerAngel, а напряжения на трех основных линиях – мультиметром MASTECH MY64.

В результате измерения питающего напряжения на выходных линиях были получены следующие значения:

Раздельная стабилизация выходных напряжений корректно отработала на всех трех каналах. Отклонения находились в узком диапазоне от +2,1% до +3,2%, а разница между показателями в простое и под нагрузкой составила всего 0,2-0,9%. Проседаний ниже номинальных значений зафиксировано не было.

Энергопотребление в простое и выключенном состоянии компьютера

Вдобавок ко всему вышеперечисленному, тестируемое устройство порадует своего владельца очень низким энергопотреблением в выключенном состоянии компьютера (3 Вт) и в спящем режиме (5 Вт).

Итоги

Блок питания Thermalright TB-650 (TR-TB650) подкупает целым букетом характеристик: мощностью 650 Вт, сертификатом 80PLUS Bronze, раздельной стабилизацией напряжений, полностью модульным подключением кабелей и входным японским конденсатором. И все это сочетается с привлекательным ценником ₴2499 или $57, а также 5-летней гарантией от производителя.

При этом устройство без проблем способно выдавать заявленную мощность: выходные напряжения на реальной конфигурации продемонстрировали отличную стабильность, а уровень пульсаций оказался значительно ниже допустимых пределов. Дополнительно обрадовал невысокий нагрев компонентов и низкая скорость вращения вентилятора.

В то же время, учитывая стоимость, без определенных компромиссов не обошлось. Прежде всего, это касается элементной базы — все электролитические конденсаторы, за исключением входного, изготовлены китайскими производителями. Кроме того, несмотря на поддержку стандарта ATX 3.0, у Thermalright TB-650 отсутствует коннектор PCIe 5.0 (12VHPWR) для питания современных видеокарт, что ограничивает потенциал будущего апгрейда системы. Также производитель не конкретизирует перечень реализованных защит, хотя их наличие в устройстве очевидно. Впрочем, эти аспекты не критичные и не мешают нам рекомендовать данный блок питания к приобретению.

Достоинства:

• хороший уровень КПД (80 PLUS Bronze);
• раздельная стабилизация напряжений;
• хорошее состояние напряжений на основных линиях питания;
• отсутствие просадки напряжений при подключении мощной конфигурации;
• входной конденсатор японского происхождения;
• модульные плоские кабели-шлейфы;
• очень комфортный уровень шума по всему диапазону нагрузок;
• низкий нагрев внутренних компонентов;
• 5 лет гарантии.

Особенности:

• использование преимущественно китайских электролитических конденсаторов;
• отсутствие коннектора PCIe 5.0 (12VHPWR).

Автор: Олесь Пахолок

Выражаем благодарность интернет-магазину TELEMART.UA за предоставленный для тестирования блок питания.
