Обзор блока питания Vinga VPS-1000GV2: почти флагман

За последние месяцы у нас на тестировании побывали два представителя обновленной линейки Vinga VPS-GV2 – младший 750-ваттный Vinga VPS-750GV2 и 850-ваттный «середнячок» Vinga VPS-850GV2.

Логичным продолжением данного цикла является текущий материал, где мы наконец-то поговорим о «золотом» киловаттнике Vinga VPS-1000GV2. Напомним, что это еще не флагман – так, в ассортименте производителя есть и 1200-ваттный «платиновый» Vinga VPS-1200Pl. Но мощность этих решений не сильно отличается, а вот цена GV2 заметно ниже – ₴4080 против ₴6090 (на момент написания). Итак, о возможностях почти топового киловаттника – далее в обзоре.

Спецификация

Модель	Vinga VPS-1000GV2
Тип	ATX12V
Номинальная мощность, Вт	1000
Мощность по каналу 12В, Вт	996
Мощность линий +3,3В и +5В, Вт	100
Количество линий +12В	1
Максимальный выходной ток канала +3,3В, А	20
Максимальный выходной ток канала +5В, А	20
Максимальный выходной ток канала +12В, А	83
Максимальный выходной ток канала -12В, А	0,3
Максимальный выходной ток канала +5Vsb (дежурная линия питания), А	3
Входное напряжение, В	100 − 240
Частота, Гц	50 − 60
Входной ток, А	6,5 – 13
КПД, %	≤92
Сертифицирован 80 PLUS	Gold
Метод компенсации коэффициента мощности	Активный
Коэффициент мощности (PF), %	98
PCIe-разъемов	4 (6+2-контактные)
Модульный	Да
Размеры вентилятора, мм	120 х 120 х 25
Тип подшипника вентилятора	FDB
Защиты	не указаны
Размеры источника, мм	140 х 150 х 86
Гарантия, лет	3
Сайт производителя	Vinga
Страница устройства	Vinga VPS-1000GV2
Страница для покупки	Vinga 1000W (VPS-1000GV2)

Упаковка и комплект поставки

На коробке в фирменных цветах имеется достаточно информации. Что интересно, часть сведений помещены на самом изображении БП.

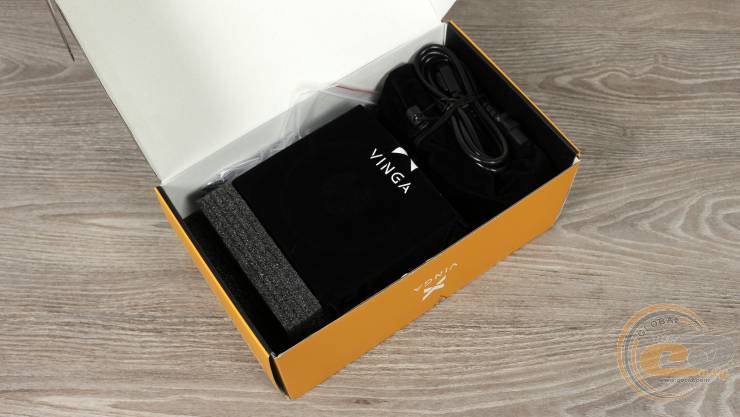

Мягкие вставки внутри обеспечат сохранность источника и комплектации,..

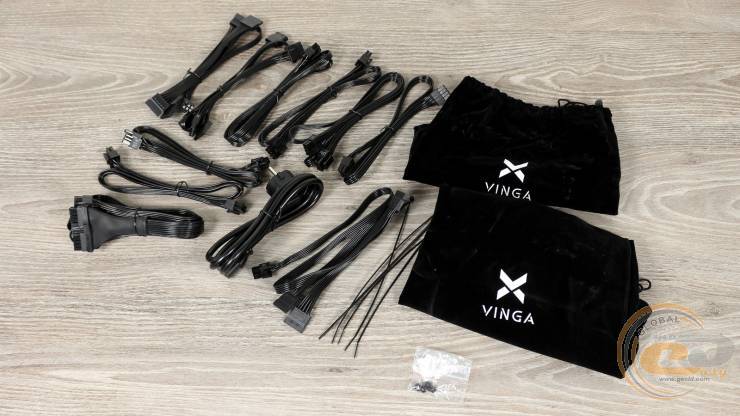

которая здесь немаленькая и включает в себя:

• чехлы для хранения блока питания и проводов
• отстегивающиеся кабели
• сетевой шнур питания
• крепежные винты
• одноразовые стяжки

Внешний вид

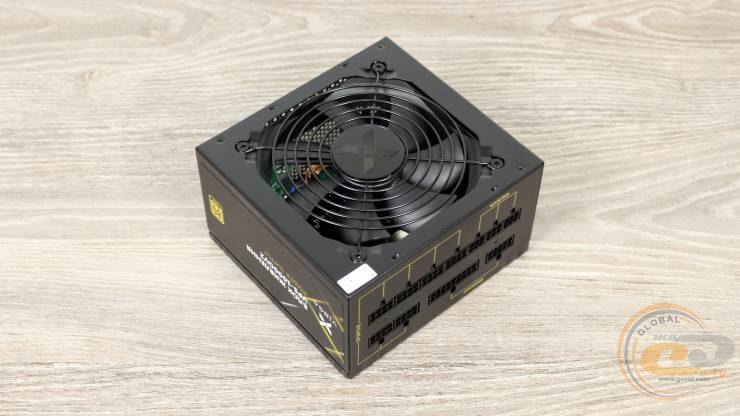

Несмотря на немалую мощность, киловаттный Vinga VPS-1000GV2 имеет скромные размеры 140 х 150 х 86 мм. А значит пристанищем для него станет любой корпус формата ATX. Да и вполне привычный дизайн в черном матовом окрасе позволит источнику визуально вписаться в современную систему.

Помимо логотипа производителя и наклеек ничто не выдает, что перед нами устройство под уже хорошо известным в наших краях брендом.

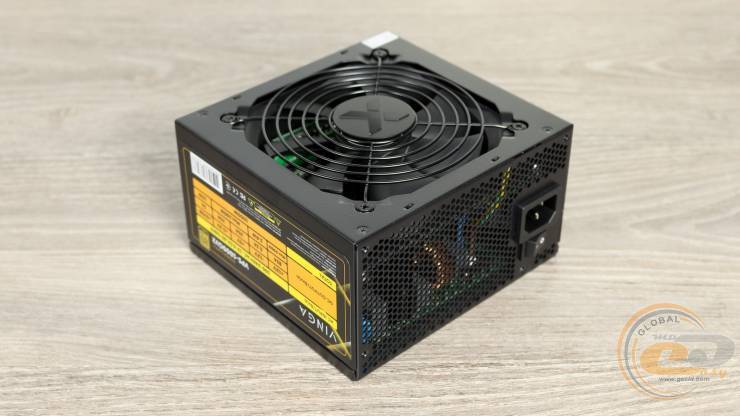

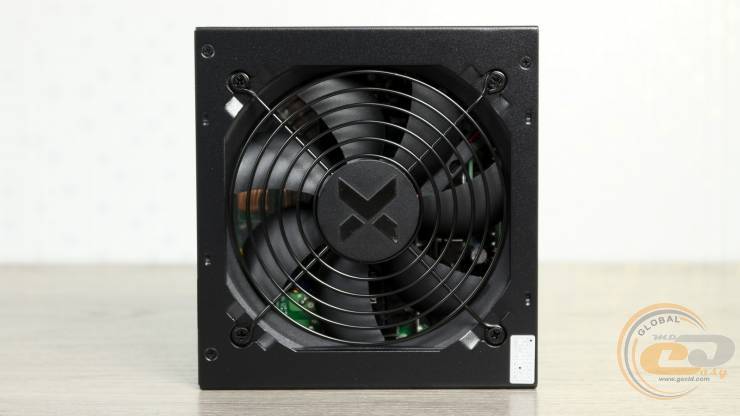

Вполне типичная решетка типа гриль прикрывает 120-мм вентилятор. А наклейка на одном из винтов позволит сохранить 3-летнюю гарантию.

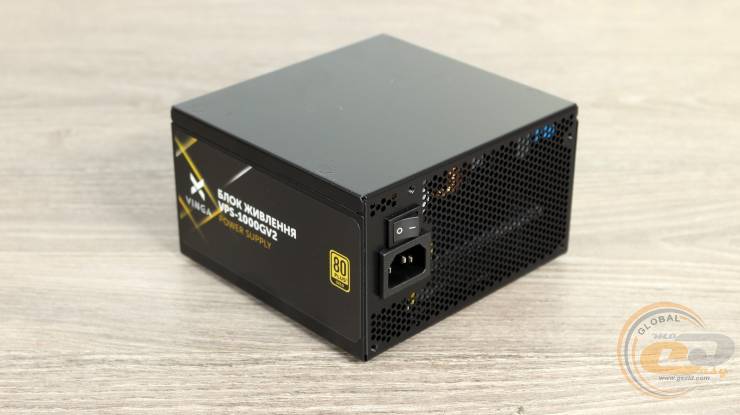

Тыльная панель дарит пользователю перфорацию в виде сот, входной разъем питания и выключатель – весь базовый набор на месте.

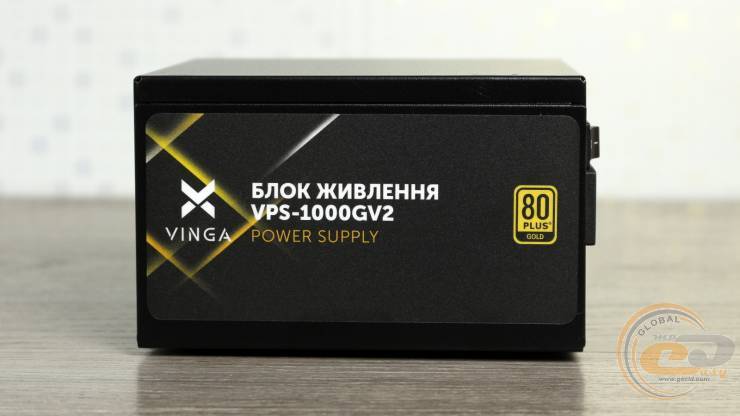

В случае амнезии наклейка на боковине всегда напомнит модель БП и наличие «золотого» сертификата.

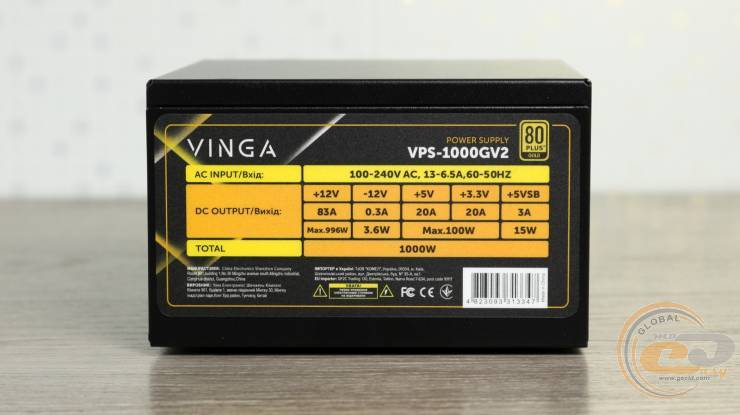

Самая же интересная, как всегда, наклейка с электротехническими параметрами. В наличии одна линия +12В мощностью до 996 Вт (почти 100% от номинала) – это отличный показатель. На младшие же каналы +3,3В и +5В, также как и младших моделей, выделено по 20 А или в общей сложности 100 Вт.

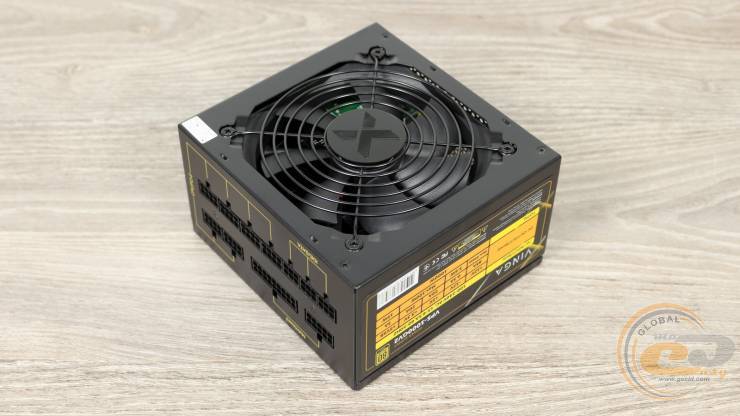

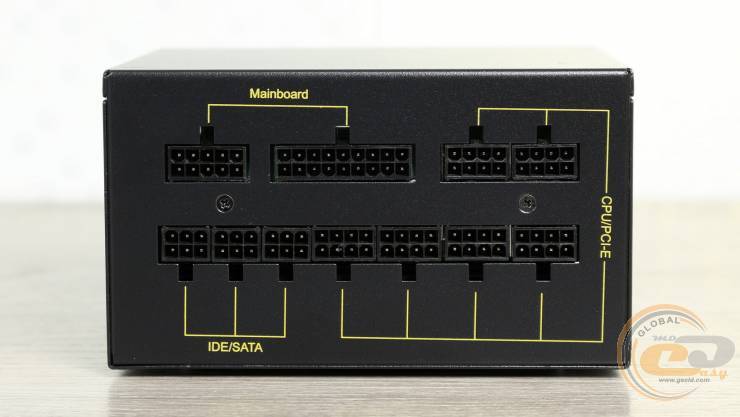

Еще одна панель Vinga VPS-1000GV2 предназначена для подключения модульных кабелей. Подписи и форма отверстий позволят не ошибиться даже новичку, но вот нанесение надписей почему-то немножко напоминает Пизанскую башню. А вот их количество полностью идентично 850-ваттной модели.

В комплекте идут полностью модульные гибкие шлейфы привычного калибра 18 AWG. Основные коннекторы питания (20+4-контактный ATX и пара 4+4-контактных ATX12V) обеспечивают поддержку любых платформ. Для питания графической подсистемы предусмотрено четыре 6+2-контактных PCIe. Кстати, каждый на отдельном проводе, так что можно задействовать только необходимое их количество. С другой стороны, подключить три мощных видеокарты без переходников сюда не получится – не хватает еще парочки PCIe, что не есть хорошо для киловаттника.

В то же время периферийные коннекторы на трех проводах позволят подсоединить до девяти устройств SATA и еще тройку PATA. В целом же такого набора и длины проводов с запасом хватит для потребностей абсолютного большинства пользователей.

Внутреннее устройство

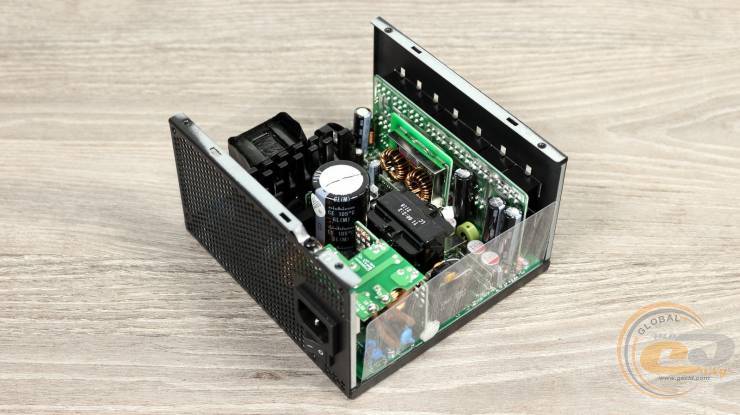

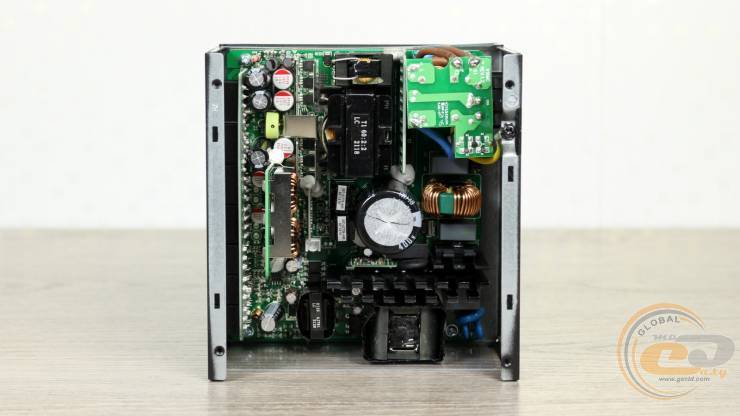

А теперь добро пожаловать внутрь Vinga VPS-1000GV2.

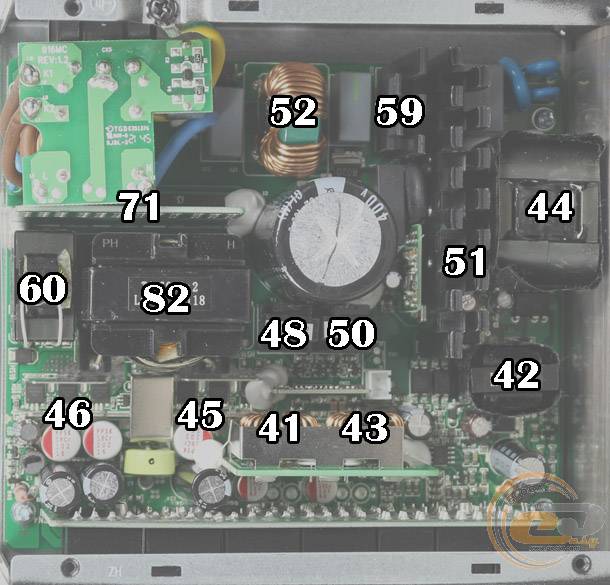

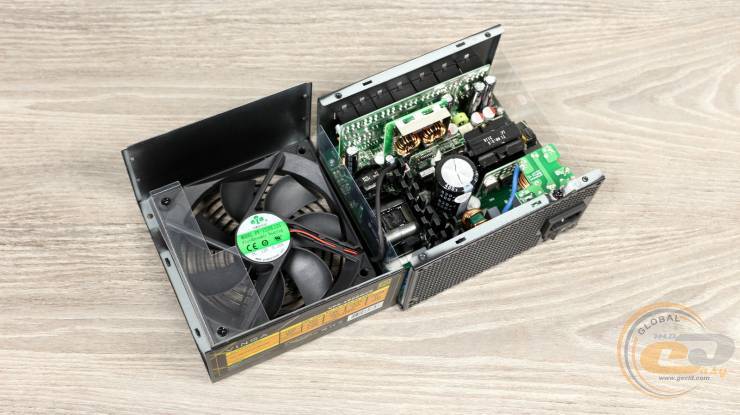

Система охлаждения источника включает в себя два радиатора покрупнее в первичной цепи и металлические охладители-пластины во вторичной.

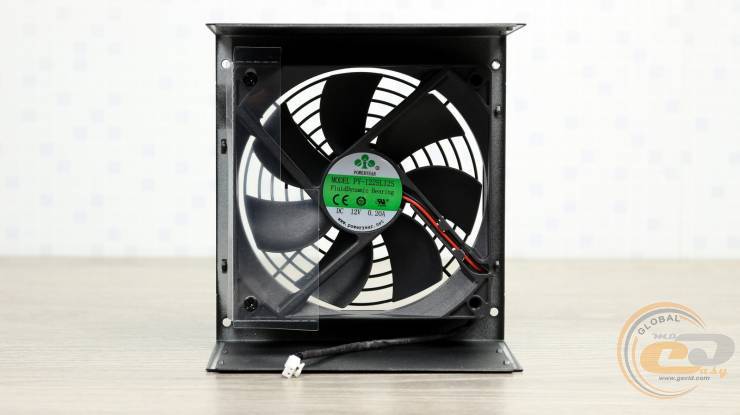

Также в наличии вентилятор PowerYear PY-1225L12S, основанный на гидродинамическом подшипнике FDB. Да, внутри младших решений точно такой же. Размеры вертушки вполне привычные – 120 х 120 х 25 мм. А потребляет она всего 2,4 Вт (12 В при 0,2 А), подключаясь через съемный двухконтактный коннектор. 13 14

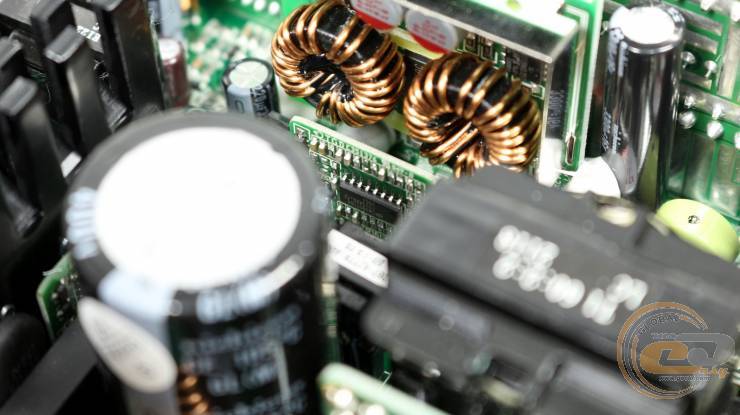

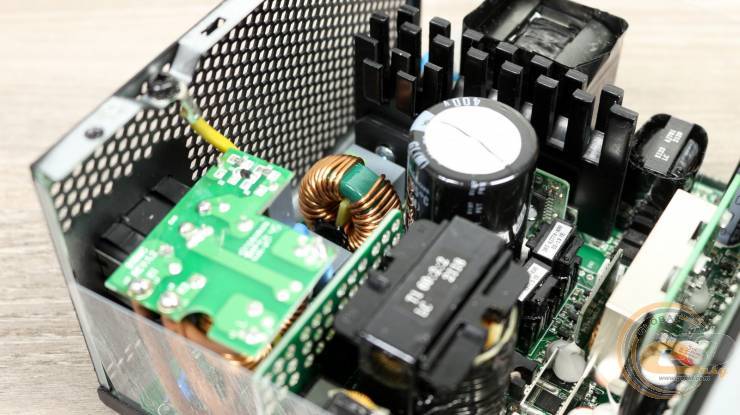

Переходим к входному фильтру. Здесь все необходимое на месте: две катушки индуктивности, варистор для грозозащиты, термистор и реле защита от больших пусковых токов, а также X- и Y-конденсаторы.

Далее на небольшом радиаторе зафиксирована диодная сборка, правда, без видимой маркировки. Без охладителя для нее явно не обойтись, ведь столь мощный источник к тому же гарантирует работу в широком диапазоне напряжений.

Рядом на дочерней плате разместился контроллер узла APFC Champion CM6500UNX. Он управляет силовыми элементами, закрепленными на втором охладителе. Дроссель активной коррекции коэффициента мощности  также, естественно, в наличии.

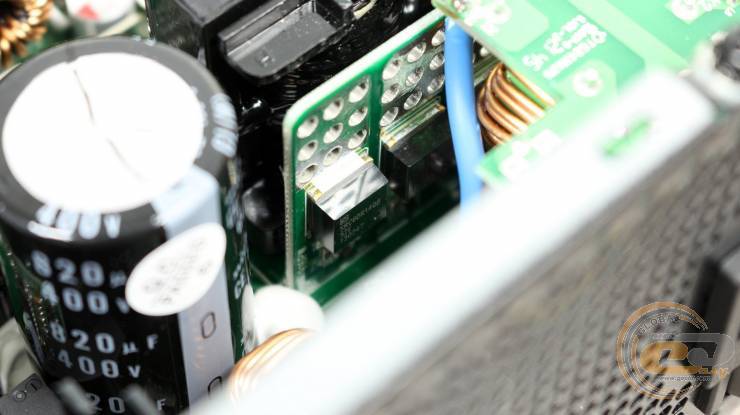

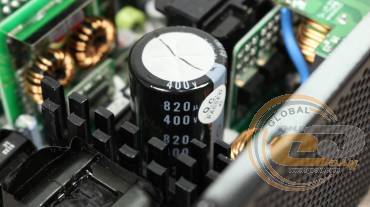

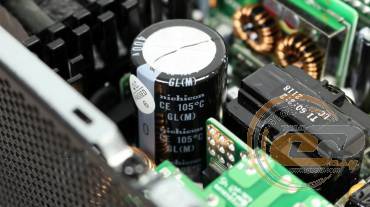

Входной конденсатор изготовлен японской компанией Nichicon и может похвастать хорошей репутацией. К тому же в копилку его преимуществ запишем принадлежность к высокотемпературной серии до 105°C и довольно высокой емкостью в 820 мкФ.

Ключи первичной цепи представлены четырьмя транзисторами Sanrise Tech SRC60R140B китайского производства. Подобно младшим версиям источника, здесь они обходятся без радиатора.

В основе Vinga VPS-1000GV2 применяется высокоэффективная резонансная полномостовая схема full bridge. В состав синхронного выпрямителя входят шесть полевых транзисторов, которые охлаждаются при помощи небольших металлических гребешков.

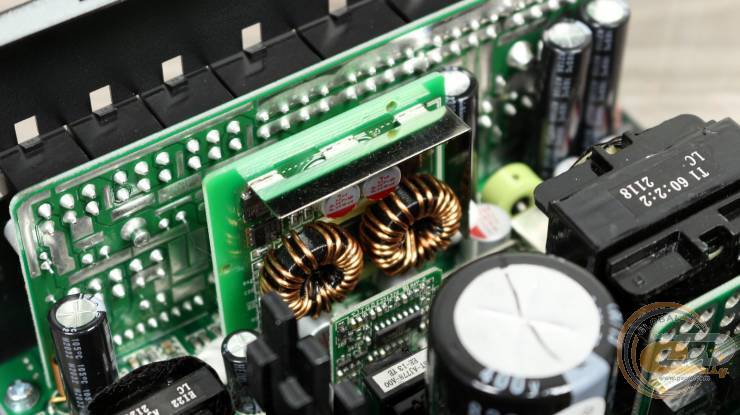

Похожие элементы есть и на силовых элементах DC-DC-преобразователей. С их помощью с канала +12В получаем младшие линии +3,3В и +5В.

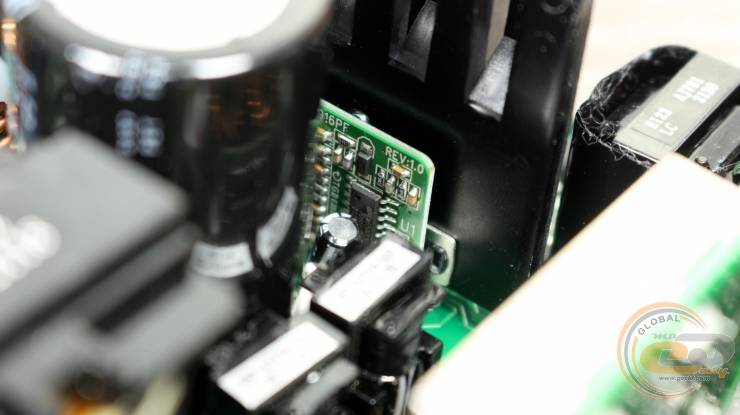

Рядом видна еще плата поменьше с чипом CM6901T6X, который отвечает за работу главного преобразователя.

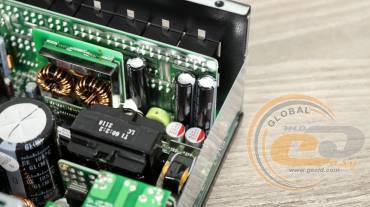

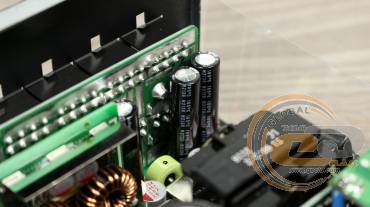

Используемые в разных узлах конденсаторы заслуживают похвалы. Это либо высокотемпературные японские электролиты Nichicon, либо полимерные элементы. Для полного счастья не хватает разве что информации о реализованных здесь защитах.

Кросс-нагрузочные характеристики

Что же, самое время перейти к тестам.

Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

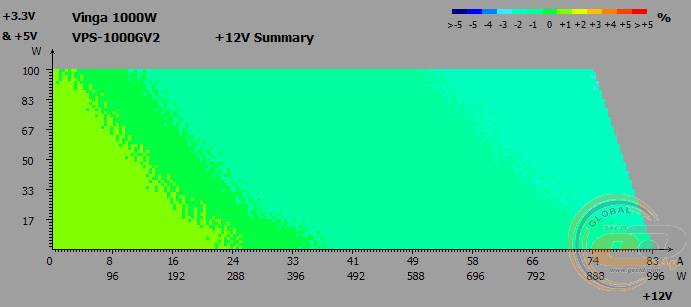

Во время кросс-нагрузочных тестов на основных линиях Vinga VPS-1000GV2 были зафиксированы следующие отклонения напряжений:

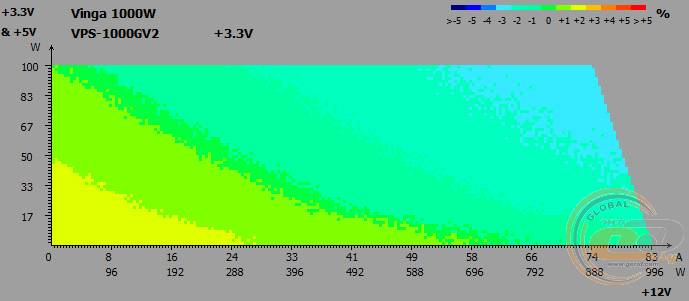

• линия +3,3В: от -3% до +3%

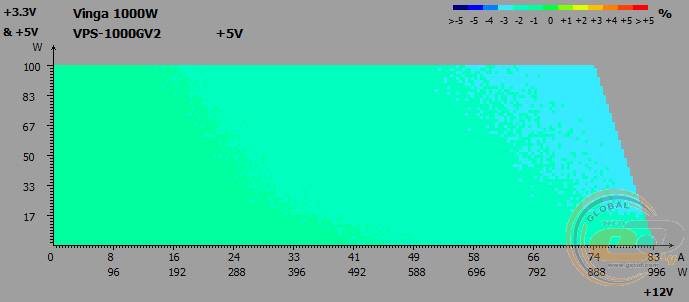

• линия +5В: от -3% до -1%
• линия +12В: от -2% до +1%

Диапазон отклонений на всех трех линиях здесь заметно уже, чем требуется стандартом ATX12V – всего ±3% при допуске ±5%.

Шумы и пульсации во всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ
• линия +12В: 120 мВ

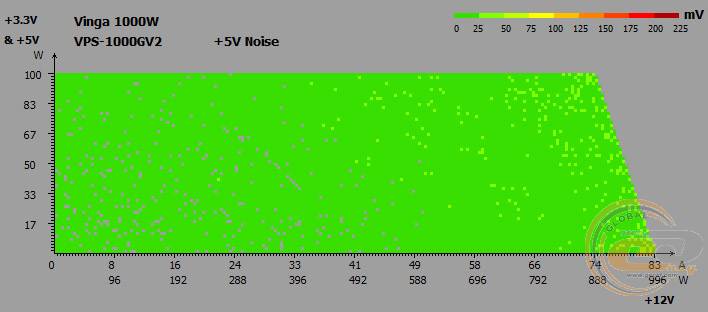

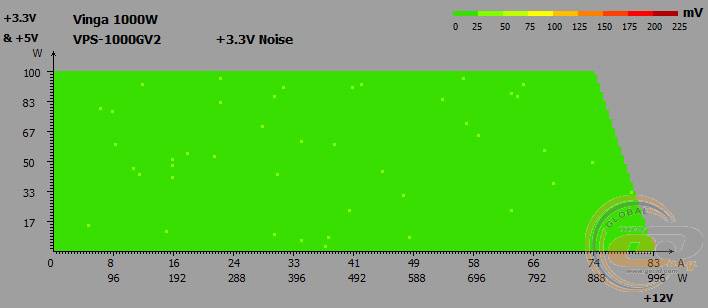

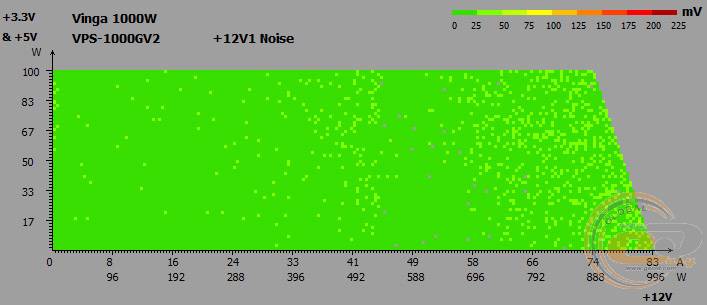

С пульсациями также полный порядок. На всем диапазоне измерения на трех линиях размах амплитуды (peak-to-peak) находиться в пределах 25-50 мВ.

Дежурная линия питания +5VSB

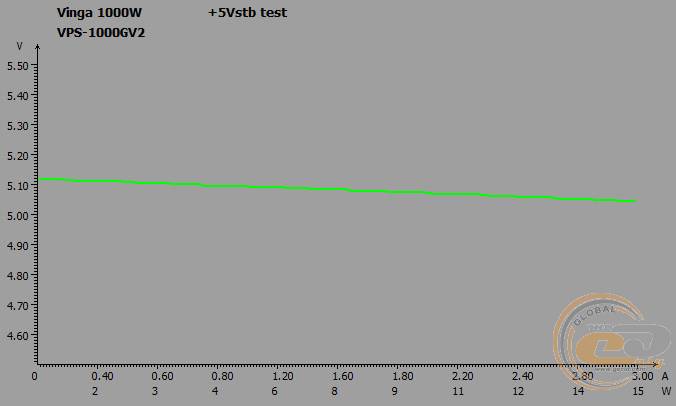

Состояние дежурной линии питания Vinga VPS-1000GV2, как и других каналов, только порадовало. В зависимости от нагрузки напряжение на ней меняется в допустимых пределах: от 5,12 до 5,04 В.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка* − нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC блока питания также отлично справляется со своей задачей. При потребляемой мощности 150 Вт коэффициент PFC достиг 0,9, что и требовалось согласно стандарту 80 PLUS Gold (0,9 при 50% нагрузке). Максимальное же значение 0,98 зафиксировано при нагрузке 800 Вт и выше.

КПД

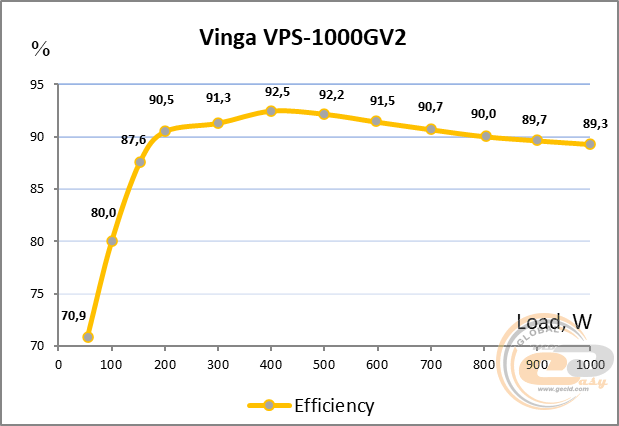

Тест реальной эффективности при разных нагрузках подтвердил соответствие модели Vinga VPS-1000GV2 стандарту 80 PLUS Gold для напряжения 230 В. При нагрузках 20%, 50% и 100% от номинальной мощности КПД блока питания превышал 88%, 92% и 88% соответственно.

Система охлаждения и температурный режим

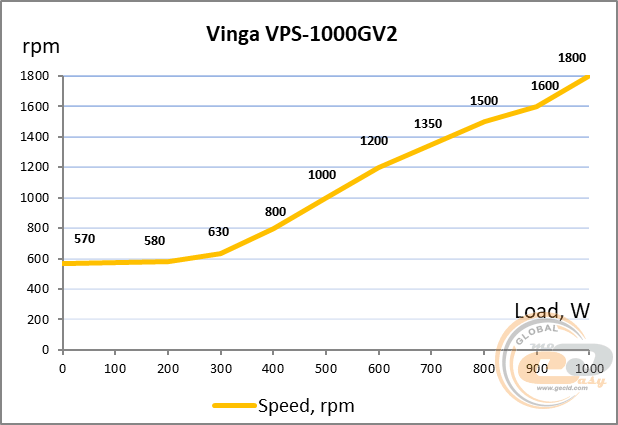

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла 25°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С является вполне допустимой. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

Система охлаждения здесь настроена точно так же, как и в младших решениях. Так, при нагрузке до 300 Вт вентилятор Vinga VPS-1000GV2 почти бесшумно вращается со скоростью до 630 об/мин. Далее она плавно повышается до максимальных 1800 об/мин при номинальной нагрузке. На отрезке до 600 Вт звук от вертушки тихий, а далее шум повышается до отметки ниже среднего. При этом он все еще остается комфортным.

Теперь о нагреве. Карта температур снималась после 15 минут работы при постоянной нагрузке 900 Вт (90% от номинала). В таком режиме главный трансформатор прогрелся до 82°C, транзисторы в первичной цепи – до 71°C. И, хотя два упомянутых показателя далеки от критичных, но это уже на 13-15°C выше таковых у 750-ваттника. А вот остальных составляющие нагревались не более чем до 60°C.

Посторонние шумы во время работы блока питания

Как показала практика, на всем диапазоне номинальной мощности Vinga VPS-1000GV2 не издает никаких дополнительных шумов в виде раздражающего писка дросселей или характерного гудения трансформатора.

OverLOAD

Подобно младшим решениям, тестировать новинку на перегруз мы не решились.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы был задействован мощный 8-ядерный процессор Intel Core i7-10700K без разгона. А в качестве видеоускорителей мы использовали PowerColor Radeon RX 6800 XT Red Dragon и ASUS ROG Strix GeForce RTX 2080 Ti OC. TDP каждого из них близок к 250-300 Вт.

Конфигурация	Наименование
Материнская плата	MSI MAG Z490 TOMAHAWK (Socket LGA1200, Z490)
Процессор	Intel Core i7-10700K (Socket LGA1200, 8 / 16 x 3,8 – 5,1 ГГц; 125 Вт TDP)
Кулер	Noctua NH-U14S
Оперативная память	2 x 8 ГБ DDR4-4000 Kingston Fury Renegade (KF4000C19D4/8GX)
Видеокарты	PowerColor Radeon RX 6800 XT Red Dragon 16 ГБ GDDR6 (x16 PCIe 4.0) ASUS ROG Strix GeForce RTX 2080 Ti OC (x4 PCIe 3.0)
Накопитель	Kingston SUV500 480 ГБ
Ваттметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Измерения производились в двух режимах: «Простой» и «Максимальная загрузка», которая создавалась с помощью стресс-тестов AIDA FPU и GPUs. Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, напряжение на линиях питания +12В, +5В и +3,3В фиксировалось с помощью мультиметра MASTECH MY64.

В результате измерения напряжения питания на выходных линиях были получены следующие значения:

Показатели киловаттника очень близки к таковым у 750-ваттного решения – родство на лицо. Так, отклонения столь же незначительные, а просадок и вовсе не наблюдалось. А особенно ярко парочка от Vinga выглядит на фоне решения с групповой стабилизацией и «белым» сертификатом 80 PLUS. Так, превосходство заметно и в меньших отклонениях выходного напряжения, и в более низком энергопотреблении.

Энергопотребление в простое и в выключенном состоянии компьютера

В дополнение ко всему вышеперечисленному, блок питания Vinga VPS-1000GV2 порадует своего владельца низким энергопотреблением в выключенном состоянии (2 Вт) компьютера и в спящем режиме (2 Вт).

Итоги

Киловаттный блок питания Vinga VPS-1000GV2 во многом похож на младшие модели мощностью 750 и 850 Вт. С одной стороны, это большой плюс – внутри нас ожидают японские конденсаторы, FDB-подшипник вертушки и полномостовая топология. При этом имеем стабильные выходные показатели с небольшими отклонениями от номиналов линий, минимальные пульсации, а также хороший баланс между нагревом компонентов и акустическим комфортом. Во всем этом не к чему придраться.

С другой стороны, количество разъемов здесь точно такое же, как и у 850-ваттника. А всего пары PCIe будет недостаточно при желании подключить три видеокарты с парой разъемов питания. Жаль, ведь именно для такой цели обычно покупают столь мощные модели источников.

В итоге 1000-ваттный Vinga VPS-1000GV2 имеет массу достоинств и, учитывая сравнительно доступную стоимость, обязательно найдет своего покупателя. Но для большинства простых смертных пользователей, майнеры не в счет, с головой хватит и возможностей более доступных 750-ваттного Vinga VPS-750GV2 и 850-ваттного Vinga VPS-850GV2.

Достоинства:

• высокий уровень КПД (80 PLUS Gold)
• большая мощность при компактных габаритах 140 x 150 x 86 мм
• современная схемотехника и качественная элементная база с использованием японских конденсаторов
• отличное состояние напряжения на линиях питания +12В, +5В и +3,3В с минимальными отклонениями при изменении нагрузки
• очень низкие пульсации
• раздельная система стабилизации питания
• возможность работы в широком диапазоне сетевого напряжения
• низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера
• полностью модульная система кабелей
• все кабели изготовлены в виде удобных и гибких шлейфов
• вентилятор на основе гидродинамического подшипника
• достаточно тихая и эффективная система охлаждения

Особенности:

• нет информации о применяемых защитах
• учитывая большую мощность, хотелось бы еще пару PCIe для подключения третьей видеокарты

Автор: Олесь Пахолок

Выражаем благодарность компании BRAIN Computers, официальному представителю Vinga, за предоставленный для тестирования блок питания.
