Обзор блока питания Vinga VPS-750GV2: младший в линейке
25-05-2022
Продолжаем знакомиться с обновленной линейкой Vinga VPS-GV2 — заметно более компактной и более тихой на большей части диапазона нагрузок. В этом мы убедились на примере 850-ваттного Vinga VPS-850GV2, который недавно побывал в нашей тестовой лаборатории.
Напомним, если линейка Vinga VPS-G включала в себя модели мощностью 550, 650 и 750 Вт, то с обновлением мощность «золотых» БП данного производителя возросла до 750, 850 и 1000 Вт. И, как и ранее, внутри нас встречают DC-DC-преобразователи, конденсаторы родом из Японии и FDB-подшипник вертушки, а внешне радуют модульные кабели. Об этих и других особенностях младшего 750-ваттного Vinga VPS-750GV2 за скромные ₴2670 (на момент написания) — далее в обзоре.
Спецификация
Модель |
Vinga VPS-750GV2 |
Тип |
ATX12V |
Номинальная мощность, Вт |
750 |
Мощность по каналу 12В, Вт |
744 |
Мощность линий +3,3В и +5В, Вт |
100 |
Количество линий +12В |
1 |
Максимальный выходной ток канала +3,3В, А |
20 |
Максимальный выходной ток канала +5В, А |
20 |
Максимальный выходной ток канала +12В, А |
62 |
Максимальный выходной ток канала -12В, А |
0,3 |
Максимальный выходной ток канала +5Vsb (дежурная линия питания), А |
3 |
Входное напряжение, В |
100 − 240 |
Частота, Гц |
50 − 60 |
Входной ток, А |
6 – 12 |
КПД, % |
≤92 |
Сертифицирован 80 PLUS |
Gold |
Метод компенсации коэффициента мощности |
Активный |
Коэффициент мощности (PF), % |
98 |
PCIe-разъемов |
4 (6+2-контактные) |
Модульный |
Да |
Размеры вентилятора, мм |
120 х 120 х 25 |
Тип подшипника вентилятора |
FDB |
Защиты |
не указаны |
Размеры источника, мм |
140 х 150 х 86 |
Гарантия, лет |
3 |
Сайт производителя |
|
Страница устройства |
|
Страница для покупки |
Упаковка и комплект поставки
Фирменные цвета коробки выдают производителя. Информации на ней не так уж и много, а электротехнические характеристики можно рассмотреть разве что на изображении самого БП.

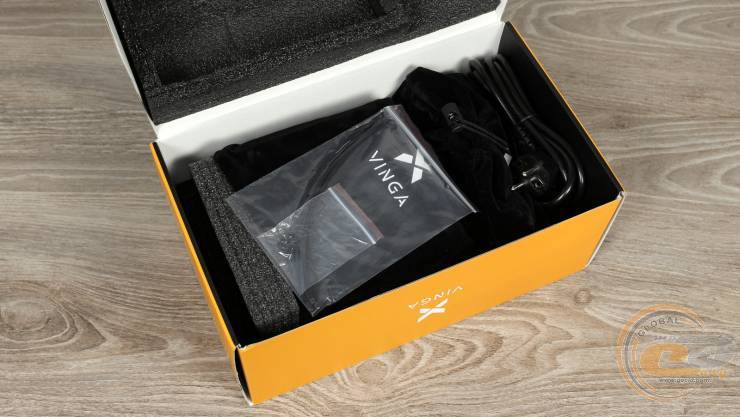

Внутри картонной коробки заботливо предусмотрены смягчающие вставки, так что блочек можно смело заказывать по почте.

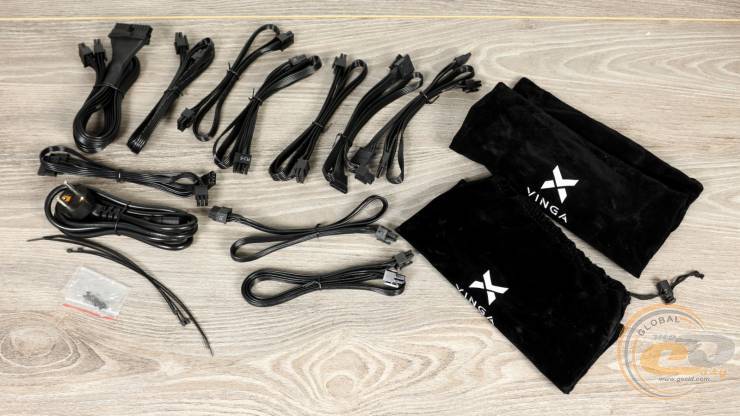

Немаленькая комплектация включает в себя:
- чехлы для хранения источника и проводов
- отстегивающиеся кабели
- сетевой шнур питания
- крепежные винты
- одноразовые стяжки
Внешний вид

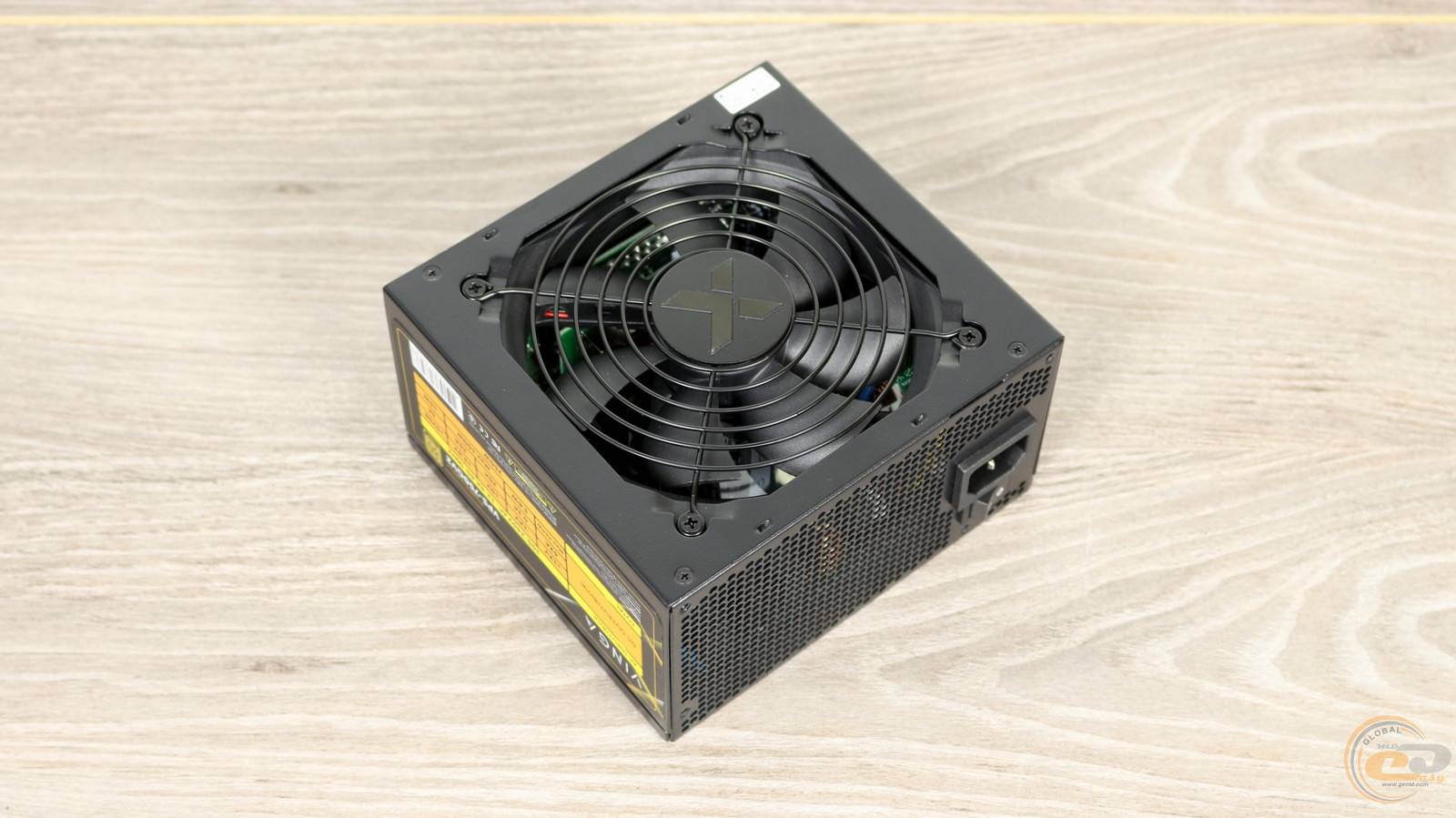

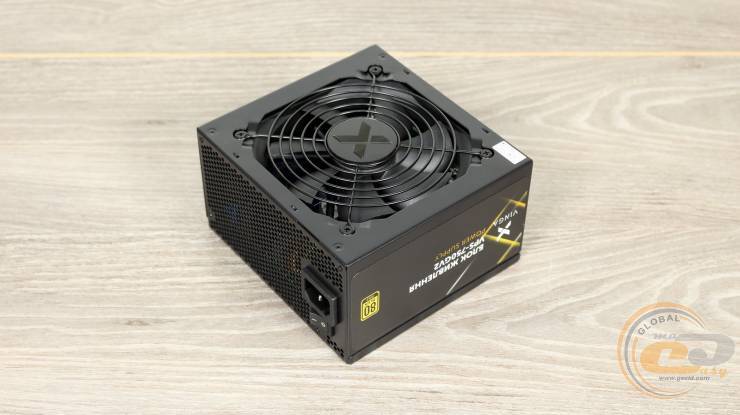

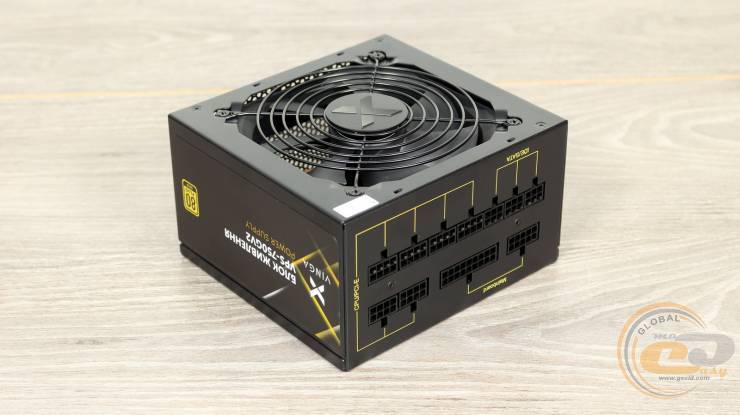

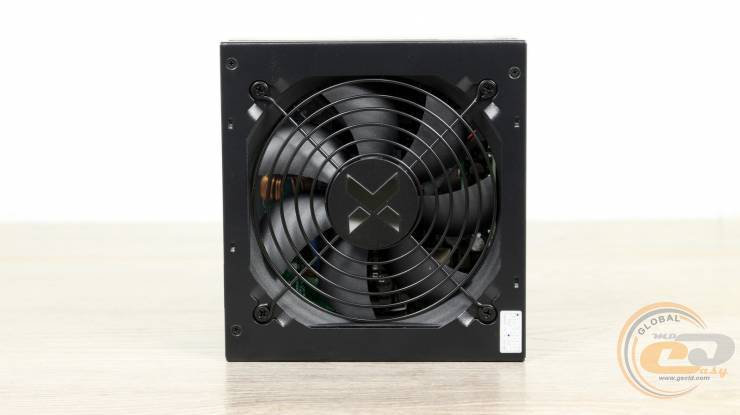

Подобно 850-ваттнику, Vinga VPS-750GV2 получил совершенно новую более угловатую внешность. Благодаря компактным габаритам 140 х 150 х 86 мм теперь обеспечена совместимость с любыми ATX-корпусами.

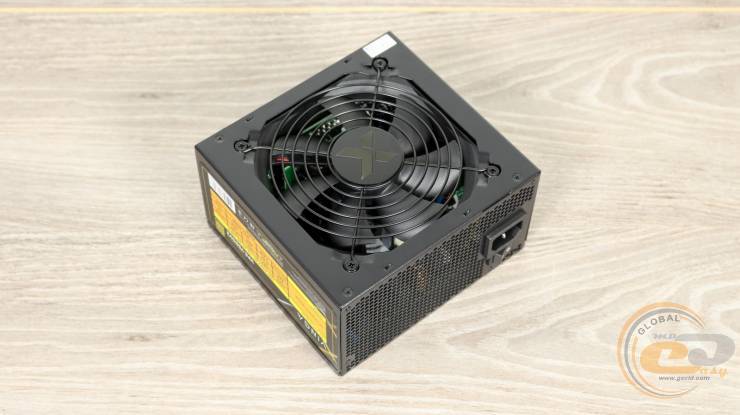

С другой же стороны, экстерьер стал гораздо более обыденным. Теперь для определения производителя устройства на решетке типа гриль появился фирменный логотип. Помимо 120-мм вентилятора из интересного здесь только наклейка на одном из винтов, которая позволит сохранить 3-летнюю гарантию.

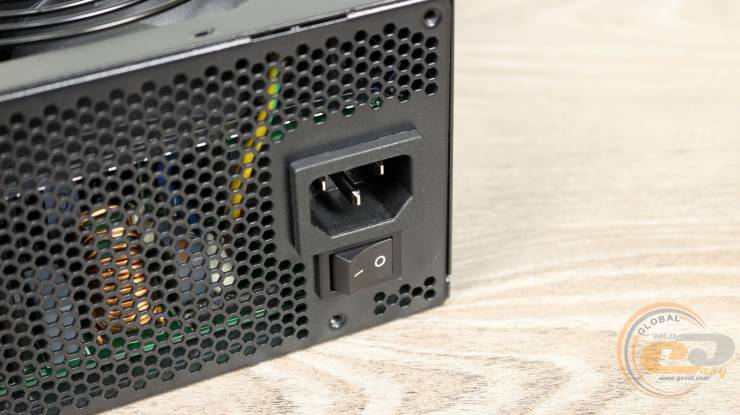

Тыльная панель еще более привычная. Возле перфорации в виде сот приютились входной разъем питания и выключатель.

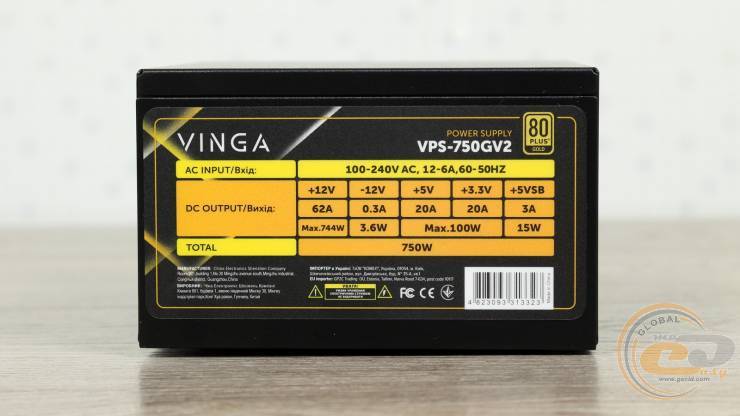

Самая же интересная, как всегда, наклейка с электротехническими параметрами. А они здесь радуют. В наличии одна линия +12В мощностью до 744 Вт (более 99% от номинала) – это отличный показатель. На младшие же каналы +3,3В и +5В выделено по 20 А или в общей сложности 100 Вт.

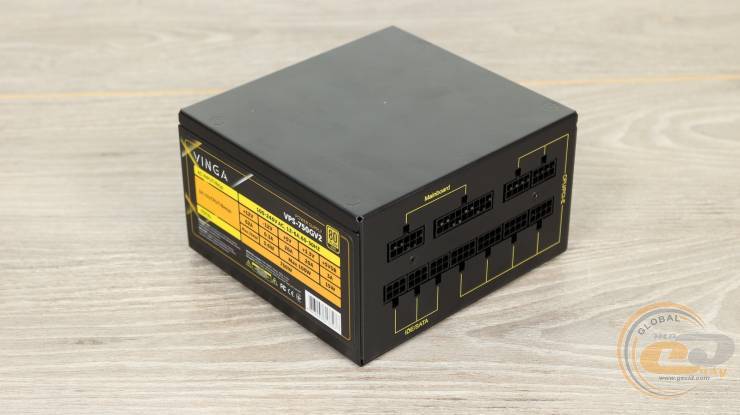

Еще одна панель богата на разъемы для подключения модульных кабелей. А подписи возле них и форма отверстий помогут справиться с этим процессом даже новичку.
В комплекте идут полностью модульные гибкие шлейфы привычного калибра 18 AWG. Их конфигурация во многом напоминает 850-ваттник. Отличие лишь в меньшем количестве периферийных разъемов. Но и такого набора и длины проводов с запасом хватит для потребностей абсолютного большинства пользователей.
Типы разъемов |
Количество |
Длина проводов до разъема (разъемов), см |
Калибр применяемых проводов |
20+4-контактный ATX |
1 |
55 |
18 AWG |
4+4-контактный ATX12V |
2 |
70 |
18 AWG |
6+2-контактных PCIe |
2 |
55 |
18 AWG |
три SATA |
2 |
58-74-90 |
18 AWG |
два PATA (Molex) + один SATA |
1 |
58-74-90 |
18 AWG |
Основные коннекторы питания (20+4-контактный ATX и пара 4+4-контактных ATX12V) обеспечивают поддержку любых платформ. Для питания графической подсистемы предусмотрено четыре 6+2-контактных PCIe. Кстати, каждый на отдельном проводе, так что можно задействовать только необходимое их количество. А периферийные коннекторы на трех проводах позволят подсоединить до семи устройств SATA и еще пару PATA.
Внутреннее устройство

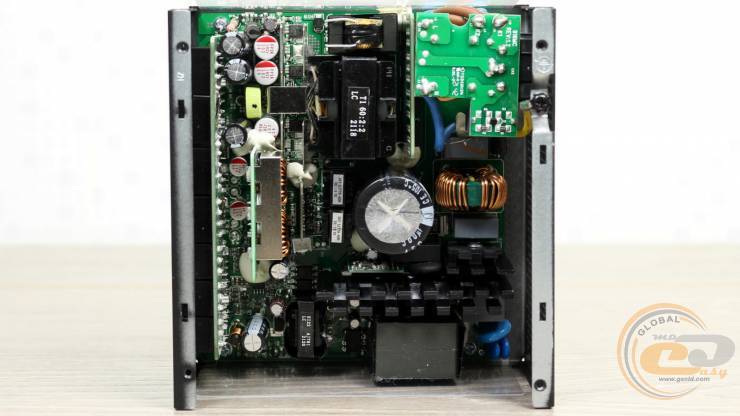

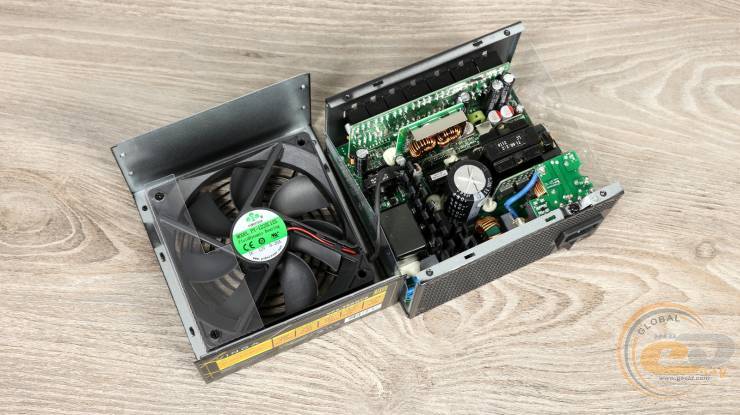

С внешностью разобрались, а вот что нас ждет внутри?
Система охлаждения включает в себя ряд радиаторов. Более габаритные черные гребешки отводят тепло от диодной сборки и силовых элементов APFC. Также металлические охладители-пластины предусмотрены на транзисторах синхронного выпрямителя и даже на дочерней плате с DC-DC-преобразователями.

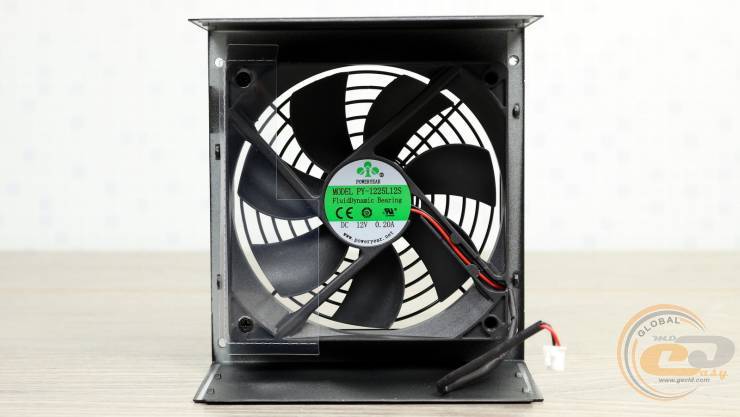

Вентилятор PowerYear PY-1225L12S, основанный на гидродинамическом подшипнике (FDB), нам уже встречался внутри 850-ваттника. Размеры вертушки вполне привычные – 120 х 120 х 25 мм. А потребляет она всего 2,4 Вт (12 В при 0,2 А), подключаясь через съемный двухконтактный коннектор.

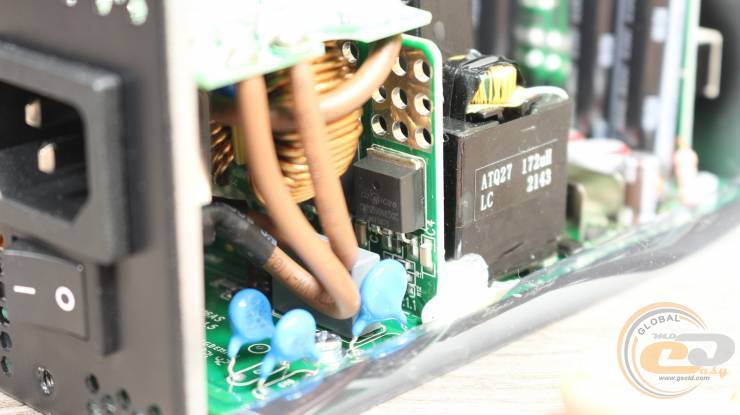

Переходим к входному фильтру. Нам удалось рассмотреть две катушки индуктивности, варистор (для грозозащиты), термистор и реле (защита от больших пусковых токов), а также полноценный набор X- и Y-конденсаторов.

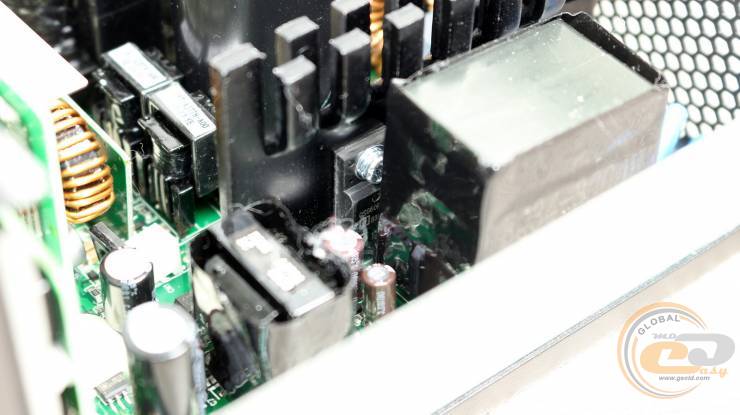

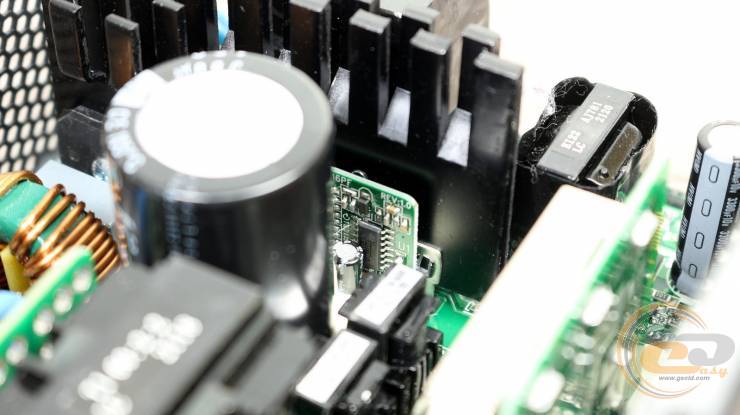

Далее на радиаторе поменьше зафиксирована диодная сборка, правда, без видимой маркировки. Рядом на дочерней плате разместился контроллер узла APFC Champion CM6500UNX.
Он управляет набором элементов, закрепленных на втором охладителе. А внутри пластикового корпуса находится привычный дроссель данного узла.

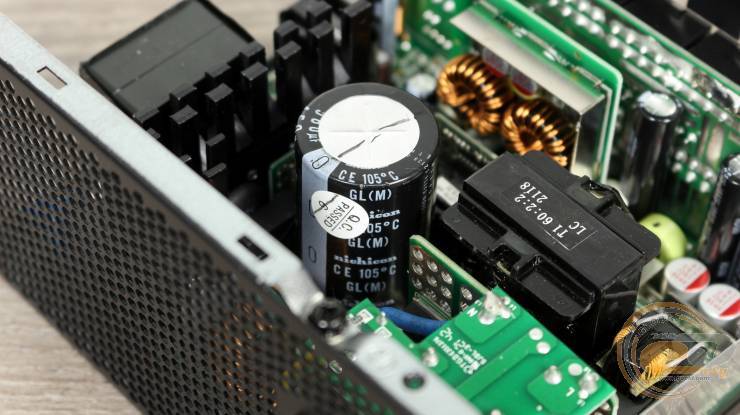

Входной конденсатор Nichicon изготовлен в Японии и может похвастать хорошей репутацией. К тому же он принадлежит к высокотемпературной серии (до 105°C) и радует достойной для 750-ваттника емкостью в 560 мкФ.
Ключи первичной цепи представлены четырьмя транзисторами CRJS390N65GC китайского производства. Здесь они размещены в довольно интересном месте — у входного фильтра, да и к тому же обходятся без радиатора. Поэтому их нагрев мы обязательно измерим далее.
Использование четырех ключей говорит о применении в основе Vinga VPS-750GV2 эффективной резонансной полномостовой схемы (full bridge). Что же, вполне ожидаемо, учитывая наличие сертификата 80 PLUS Gold.
Синхронный выпрямитель построен на четырех полевых транзисторах вместо шести у 850-ваттника — еще два места остались не распаянными. Именно для охлаждения данных силовых элементов применяются компактные пластины-радиаторы, размещенные в два ряда.

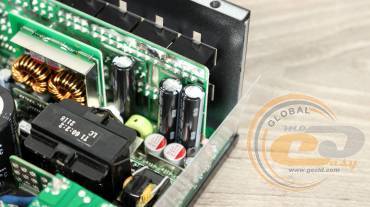

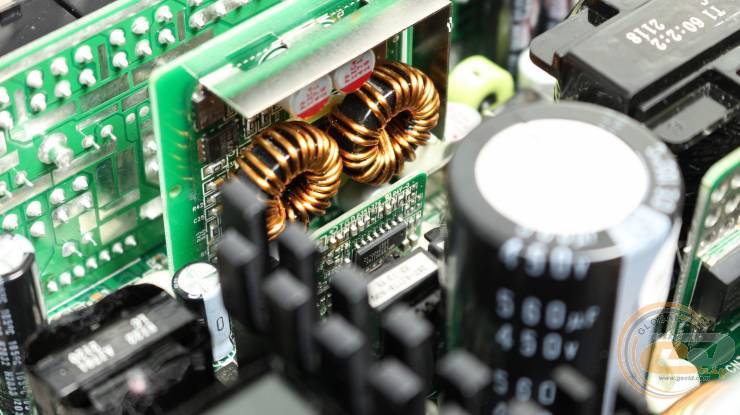

Младшие каналы +3,3В и +5В образованы при помощи DC-DC-преобразователей на отдельной дочерней PCB. Рядом же расположилась плата поменьше с чипом CM6901T6X, который отвечает за работу главного преобразователя.

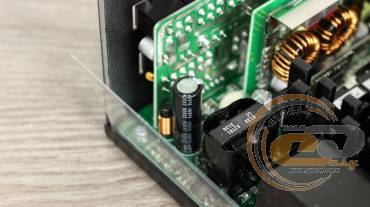

Набор используемых конденсаторов заслуживает похвали, ведь высокотемпературные японские электролиты Nippon Chemi-Con и твердотельные элементы переживут смену не одной системы.
Но нам, увы, все еще не хватает информации о реализованных здесь защитах.
Кросс-нагрузочные характеристики
Что же, самое время перейти к тестам.
Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

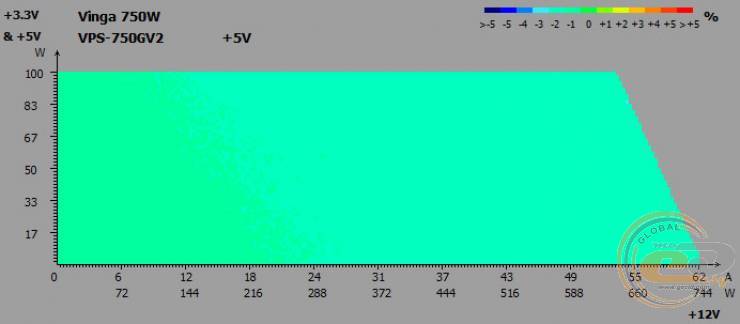

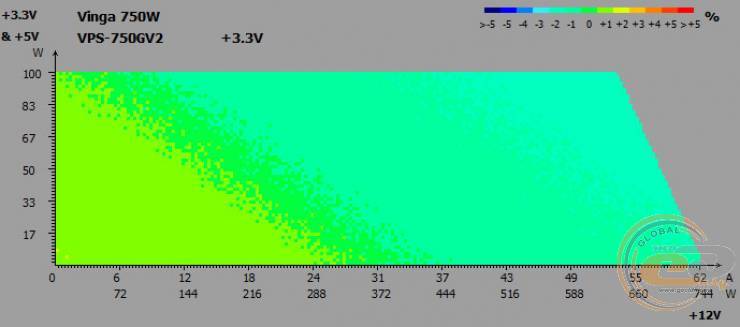

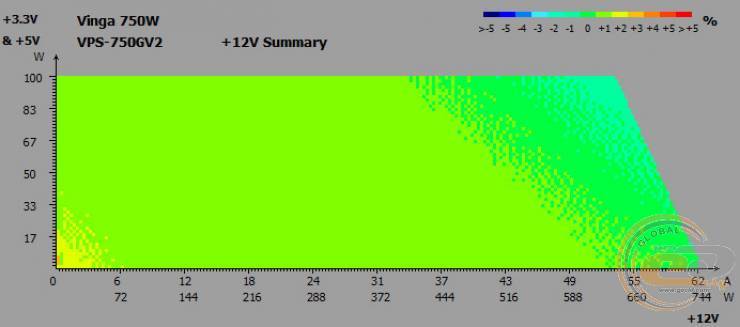

Во время кросс-нагрузочных тестов на основных линиях Vinga VPS-750GV2 были зафиксированы следующие отклонения напряжений:
- линия +3,3В: от -2% до +1%
- линия +5В: от -2% до -1%
- линия +12В: от -1% до +2%
Если в случае с моделью мощностью 850 Вт мы имели превосходно узкие отклонения от -3% до +2%, то здесь диапазон на всех трех линиях еще поменьше — ±2% при допуске ±5%.

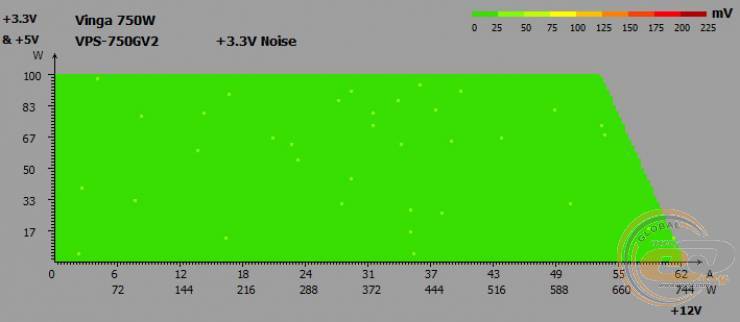

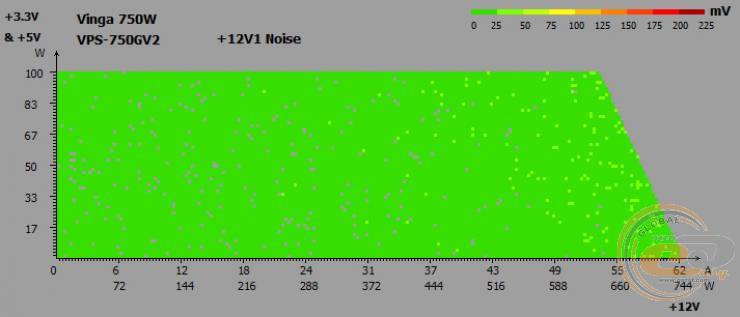

Шумы и пульсации во всем диапазоне напряжений
Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):
- линии +3,3В и +5В: 50 мВ
- линия +12В: 120 мВ

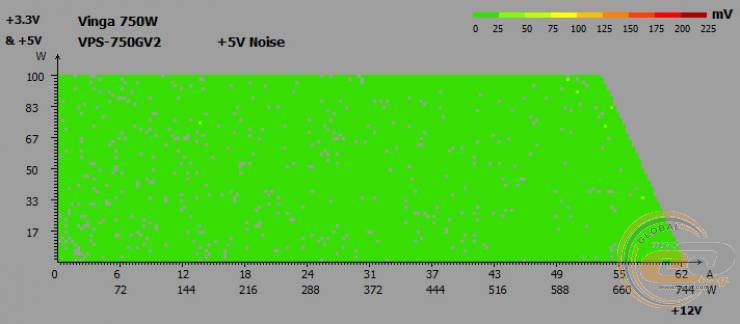

С пульсациями все так же отлично. На абсолютно большей части диапазона измерения на всех трех линиях размах амплитуды (peak-to-peak) не покидает пределы 25 мВ, и лишь изредка проскакивают значения до 50 мВ.

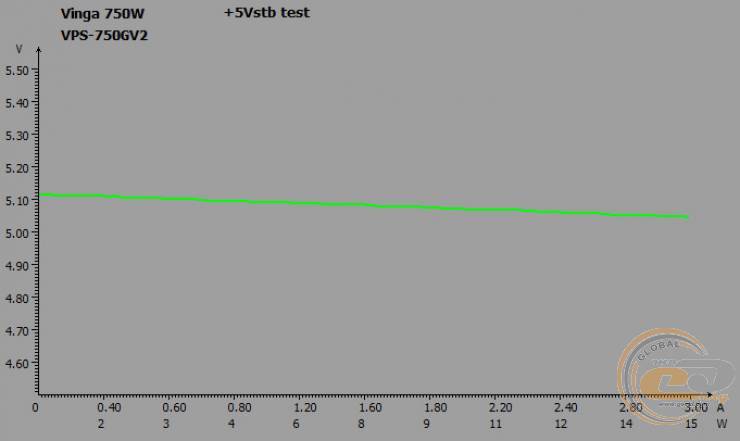

Дежурная линия питания +5VSB
Состояние дежурной линии питания Vinga VPS-750GV2, как и других каналов, только порадовало. В зависимости от нагрузки напряжение на ней меняется в допустимых пределах: от 5,11 до 5,04 В.
PFC
Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:
Нагрузка, Вт |
75 |
150 |
250 |
375 |
450 |
525 |
600 |
675 |
750 |
Нагрузка*, % |
10 |
20 |
33 |
50 |
60 |
70 |
80 |
90 |
100 |
PFC |
0,8 |
0,90 |
0,93 |
0,95 |
0,96 |
0,97 |
0,97 |
0,97 |
0,98 |
Нагрузка* − нагрузка в процентном отношении к номинальной мощности блока питания.
Модуль APFC блока питания также отлично справляется со своей задачей. При потребляемой мощности 150 Вт коэффициент PFC достиг 0,9, что и требовалось согласно стандарту 80 PLUS Gold (0,9 при 50% нагрузке). Максимальное же значение (0,98) зафиксировано при номинальной нагрузке 750 Вт.

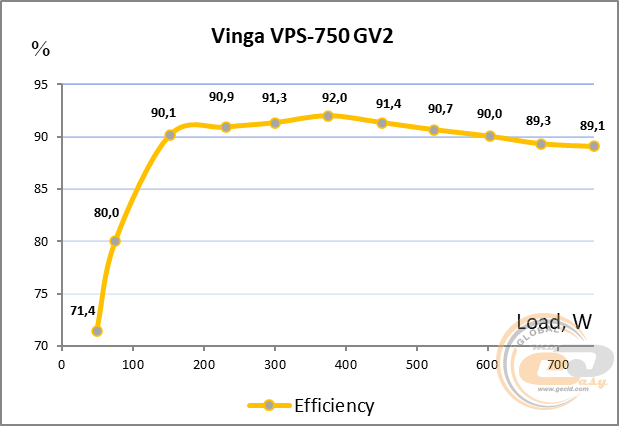

КПД
Тест реальной эффективности при разных нагрузках подтвердил соответствие модели Vinga VPS-750GV2 стандарту 80 PLUS Gold для напряжения 230 В. При нагрузках 20%, 50% и 100% от номинальной мощности КПД блока питания превышал 88%, 92% и 88% соответственно.
Система охлаждения и температурный режим

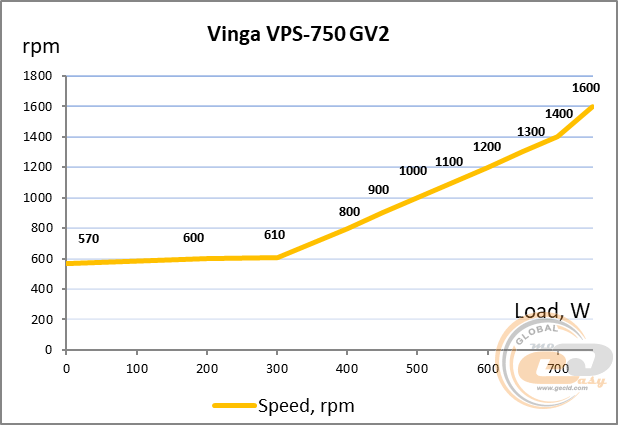

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла 24°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С является вполне допустимой. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.
Система охлаждения здесь настроена точно так же, как и в 850-ваттнике. Так, при нагрузке до 300 Вт вентилятор Vinga VPS-750GV2 почти бесшумно вращается со скоростью до 610 об/мин. Далее она плавно повышается до максимальных 1600 об/мин при номинальной нагрузке. На отрезке до 600 Вт звук от вертушки тихий, а далее шум возрастает до отметки ниже среднего, но все еще остается комфортным.
Диапазон нагрузки, Вт |
Частота вращения вентилятора, об/мин |
Уровень шума |
До 300 |
610 |
Почти бесшумно |
300 – 600 |
610 – 1200 |
Тихо |
600 – 750 |
1200 – 1600 |
Ниже среднего, комфортный |
Теперь о нагреве. Карта температур снималась после 15 минут работы при постоянной нагрузке 700 Вт (93% от номинала). В таком режиме главный трансформатор прогрелся до 67°C, остальные компоненты были еще холоднее. Нагрев транзисторов первичной цепи также порадовал — несмотря на отсутствие радиатора, их температура составила всего 58°C.
Посторонние шумы во время работы блока питания
Как показала практика, на всем диапазоне номинальной мощности Vinga VPS-750GV2 не издает никаких дополнительных шумов в виде раздражающего писка дросселей или характерного гудения трансформатора.
OverLOAD
Кто не рискует, тот не лежит в гипсе. Да, все верно, перегружать данный источник мы не решились.
Практические испытания на реальной конфигурации
Для построения реальной компьютерной системы был задействован мощный 8-ядерный процессор Intel Core i7-10700K без разгона. А в качестве видеоускорителей мы использовали PowerColor Radeon RX 6800 XT Red Dragon и ASUS ROG Strix GeForce RTX 2080 Ti OC. TDP каждого из них близок к 250-300 Вт.
Материнская плата |
MSI MAG Z490 TOMAHAWK (Socket LGA1200, Z490) |
Процессор |
Intel Core i7-10700K (Socket LGA1200, 8 / 16 x 3,8 – 5,1 ГГц; 125 Вт TDP) |
Кулер |
Noctua NH-U14S |
Оперативная память |
2 x 8 ГБ DDR4-4000 Kingston Fury Renegade (KF4000C19D4/8GX) |
Видеокарты |
PowerColor Radeon RX 6800 XT Red Dragon 16 ГБ GDDR6 (x16 PCIe 4.0) |
Накопитель |
Kingston SUV500 480 ГБ |
Ваттметр |
Seasonic PowerAngel |
Мультиметр |
MASTECH MY64 |
Измерения производились в двух режимах: «Простой» и «Максимальная загрузка», которая создавалась с помощью стресс-тестов AIDA FPU и GPUs. Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, напряжение на линиях питания +12В, +5В и +3,3В фиксировалось с помощью мультиметра MASTECH MY64.
В результате измерения напряжения питания на выходных линиях были получены следующие значения:
|
Vinga VPS-750GV2 |
|||
Режим |
Величина, В |
Отклонение, % |
Величина, В |
Отклонение, % |
+12В |
||||
Idle |
12,20 |
+1,7 |
12,26 |
+2,2 |
Burn |
12,23 |
+1,9 |
11,84 |
-1,4 |
+5В |
||||
Idle |
5,00 |
- |
5,14 |
+2,8 |
Burn |
5,04 |
+0,8 |
5,19 |
+3,8 |
+3,3В |
||||
Idle |
3,35 |
+1,5 |
3,36 |
+1,8 |
Burn |
3,38 |
+2,4 |
3,36 |
+1,8 |
Входное энергопотребление, Вт |
||||
Idle |
47 |
48 |
||
Burn |
702 |
764 |
Слева — показатели выходных напряжений «золотого» БП с DC-DC-преобразователями. Справа же — заметно более бюджетного устройства с 80 PLUS 230V и групповой стабилизацией напряжений.
Отметим, что более высокий КПД не только обеспечивает возможность более тихой работы вентилятора при меньшем нагреве компонентов, но также позволяет заметно снизить энергопотребление — на 62 Вт при максимальной нагрузке системы. А раздельная стабилизация напряжений позволила избежать просадок ниже номинала и минимизировать отклонения — здесь имеем максимум +2,4% при норме ±5%.
Энергопотребление в простое и в выключенном состоянии компьютера
В дополнение ко всему вышеперечисленному, блок питания Vinga VPS-750GV2 порадует своего владельца низким энергопотреблением в выключенном состоянии (2 Вт) компьютера и в спящем режиме (2 Вт).
Итоги
После знакомства со «свежим» 850-ваттным Vinga VPS-850GV2, от 750-ваттного Vinga VPS-750GV2 мы также ждали приятных новостей. К счастью, не ошиблись.
Во-первых, имеем низкий уровень шума на большей части диапазона. Например, при нагрузке 500 Вт пропеллер 750-ваттного Vinga VPS-750G вращался при 1400 об/мин, тогда как у новинки данный показатель равен всего 1000 об/мин. При этом нагрев главного трансформатора при нагрузке 700 Вт не превышает 67°С, а у других узлов он еще меньше.
Во-вторых, радует качество многих компонентов. Электролитические конденсаторы здесь высокотемпературные, большой емкости, да и к тому же родом из Японии. Не обошлось и без надежных полимеров. Да и вентилятор должен долго служить благодаря гидродинамическому подшипнику. Но вот на транзисторах сэкономили — они «made in China».
В-третьих, стабилизация и сглаживание напряжений осуществляются на «отлично». И, напоследок, на месте 80 PLUS Gold и модульные кабели-шлейфы — здесь уже комментарии излишни.
В итоге 750-ваттный Vinga VPS-750GV2 наверняка найдет своего покупателя, желающего получить высокую мощность, хорошие выходные показатели и как можно больше опций при умеренных капиталовложениях.
Достоинства:
- высокий уровень КПД (80 PLUS Gold)
- большая мощность при компактных габаритах (140 x 150 x 86 мм)
- современная схемотехника и качественная элементная база с использованием японских конденсаторов
- отличное состояние напряжения на линиях питания +12В, +5В и +3,3В с минимальными отклонениями при изменении нагрузки
- очень низкие пульсации
- раздельная система стабилизации питания
- возможность работы в широком диапазоне сетевого напряжения
- низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера
- полностью модульная система кабелей
- четыре 6+2-контактных разъема PCIe
- все кабели изготовлены в виде удобных и гибких шлейфов
- вентилятор на основе гидродинамического подшипника
- достаточно тихая и эффективная система охлаждения
Особенности:
- нет информации о применяемых защитах
Автор: Олесь Пахолок
Выражаем благодарность компании BRAIN Computers, официальному представителю Vinga, за предоставленный для тестирования блок питания.
